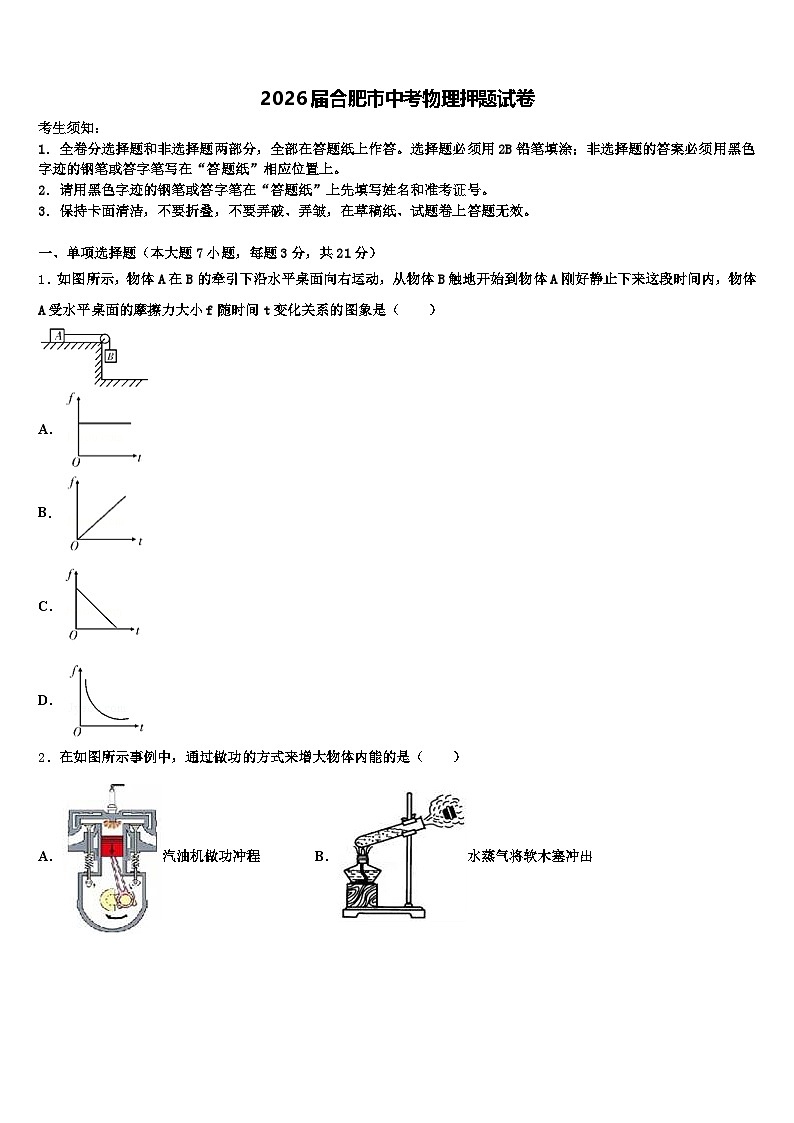

2026届合肥市中考物理押题试卷（含答案解析）

这是一份2026届合肥市中考物理押题试卷（含答案解析），共17页。试卷主要包含了下列能源中，属于可再生能源的是，《墨经》最早记述了杠杆原理等内容，欢迎下载使用。
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示，物体A在B的牵引下沿水平桌面向右运动，从物体B触地开始到物体A刚好静止下来这段时间内，物体A受水平桌面的摩擦力大小f随时间t变化关系的图象是（ ）
A．
B．
C．
D．

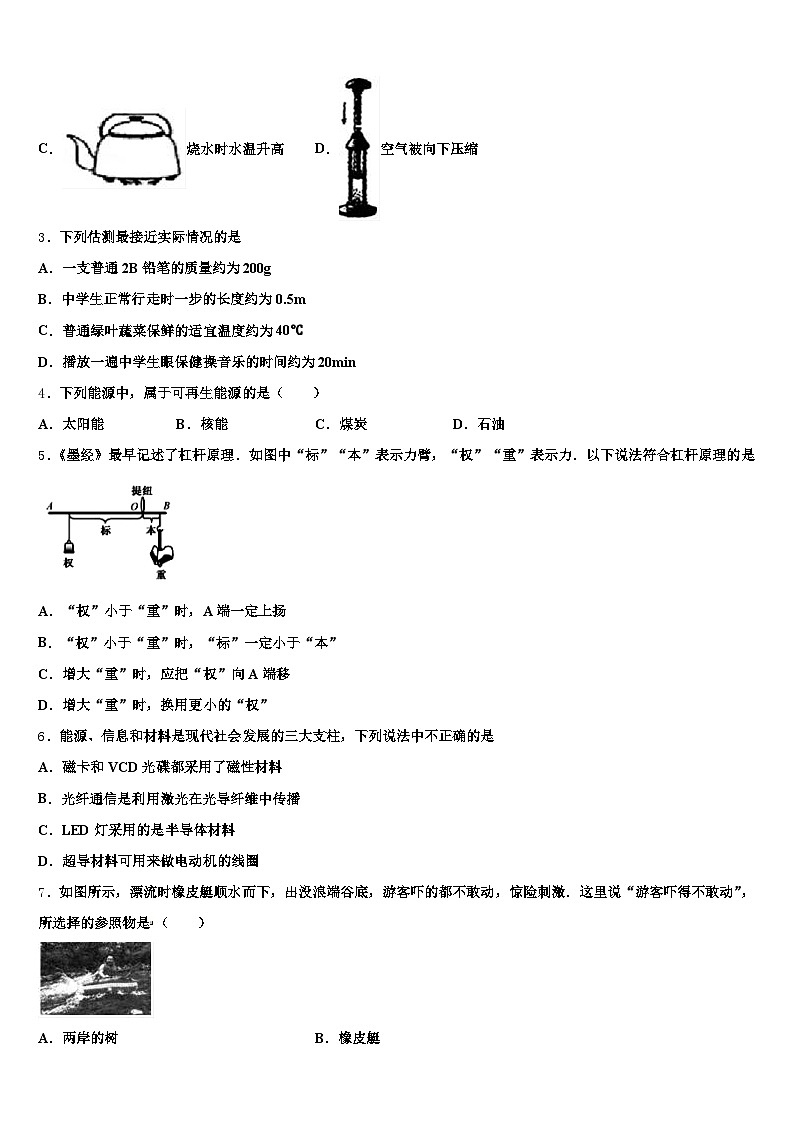

2．在如图所示事例中，通过做功的方式来增大物体内能的是（ ）
A．汽油机做功冲程B．水蒸气将软木塞冲出
C．烧水时水温升高D．空气被向下压缩
3．下列估测最接近实际情况的是
A．一支普通2B铅笔的质量约为200g
B．中学生正常行走时一步的长度约为0.5m
C．普通绿叶蔬菜保鲜的适宜温度约为40℃
D．播放一遍中学生眼保健操音乐的时间约为20min
4．下列能源中，属于可再生能源的是（ ）
A．太阳能B．核能C．煤炭D．石油
5．《墨经》最早记述了杠杆原理．如图中“标”“本”表示力臂，“权”“重”表示力．以下说法符合杠杆原理的是
A．“权”小于“重”时，A端一定上扬
B．“权”小于“重”时，“标”一定小于“本”
C．增大“重”时，应把“权”向A端移
D．增大“重”时，换用更小的“权”
6．能源、信息和材料是现代社会发展的三大支柱，下列说法中不正确的是
A．磁卡和VCD光碟都采用了磁性材料
B．光纤通信是利用激光在光导纤维中传播
C．LED灯采用的是半导体材料
D．超导材料可用来做电动机的线圈
7．如图所示，漂流时橡皮艇顺水而下，出没浪端谷底，游客吓的都不敢动，惊险刺激．这里说“游客吓得不敢动”，所选择的参照物是（ ）
A．两岸的树B．橡皮艇
C．游动的鱼D．岸上拍照的人
二、填空题（本大题7小题，共21分）

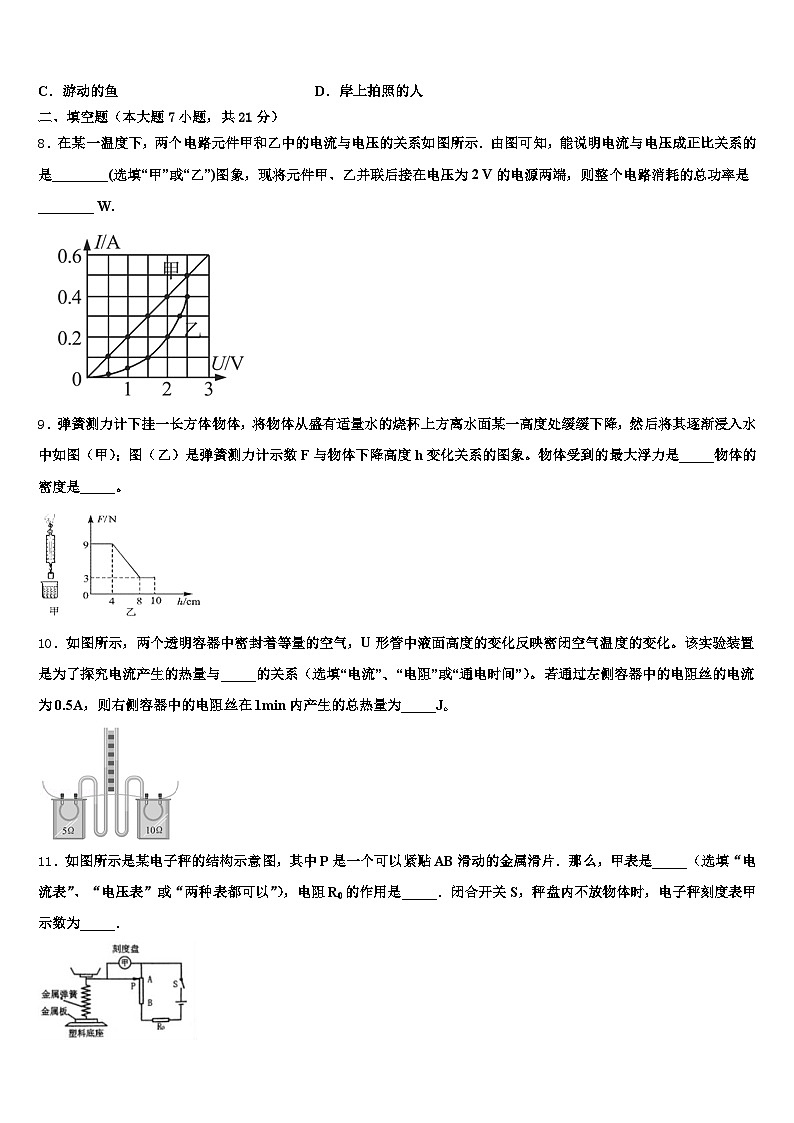

8．在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图所示．由图可知，能说明电流与电压成正比关系的是________(选填“甲”或“乙”)图象，现将元件甲、乙并联后接在电压为2 V的电源两端，则整个电路消耗的总功率是________ W.
9．弹簧测力计下挂一长方体物体，将物体从盛有适量水的烧杯上方离水面某一高度处缓缓下降，然后将其逐渐浸入水中如图（甲）；图（乙）是弹簧测力计示数F与物体下降高度h变化关系的图象。物体受到的最大浮力是_____物体的密度是_____。
10．如图所示，两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。该实验装置是为了探究电流产生的热量与_____的关系（选填“电流”、“电阻”或“通电时间”）。若通过左侧容器中的电阻丝的电流为0.5A，则右侧容器中的电阻丝在1min内产生的总热量为_____J。
11．如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片．那么，甲表是_____（选填“电流表”、“电压表”或“两种表都可以”），电阻R0的作用是_____．闭合开关S，秤盘内不放物体时，电子秤刻度表甲示数为_____．
12．潜水艇能潜入水下航行，进行侦察和袭击，是一种很重要的军用舰艇．潜水艇漂浮在水面时，其所受浮力与重力的大小关系为F浮________G（填“＞”、“＜”或“=”）；当潜水艇水舱充水时，潜水艇将________．（选填“上浮”、“下沉”或“悬浮”）
13．质量和初温相同的甲乙两种液体，经同一加热器加热相同的时间后甲的温度大于乙的温度，则甲液体的比热容_____乙液体的比热容（填“大于”、“等于”或“小于”）．如果乙液体的质量为1kg，初温为20℃，加热一段时间后温度升高到50℃，吸收的热量为1.26×105J，则乙液体的比热容为_____J/（kg•℃）．
14．将1kg温度为20℃的水加热至100℃，水需要吸收的热量是_____J．若用额定功率为1000W的电水壶来加热，共用去7min，则共消耗电能_____J，该电水壶的加热效率为_____%[水的比热容为4.2×103J/（kg•℃）]。
三、作图题（共7分）
15．如图所示，根据小磁针静止时的指向标出电源的正、负极．
16．甲图是一种装在天花上的吸顶灯，里面有2盏“220V 9W”的节能灯，在图乙中画出两盏灯的连线，并接入家庭电路，要求开关控制两盏灯，且每盏灯都能正常发光．
17．根据小磁针的指向，画出通电螺线管的绕法．
四、实验题（本大题共5小题，共20分）
18．小明在郊游时发现了一块坚硬的矿石，他想用弹簧测力计（量程为5N）、 烧杯、细线等简单器材测量这块矿石的密度．实验过程如下：(ρ水=1.0×101 kg/m1，g取10N/kg）
（1）小明用弹簧测力计直接测量矿石的重力，发现测力计的示数仍不能将矿石提起，因此他改用图甲所示的装置进行了测量；当杠杆水平静止时，弹簧测力计的示数为______N，矿石的质量为______ g．
（2)将该矿石浸没在水中静止时，如图乙所示，仍使杠杆水平静止，记录测力计的示数，根据阿基米德原理可算出该矿石的体积V=_________m1；
（1）矿石的密度ρ矿=_________ kg/m1．
19．请解答以下几个实验中与操作相关的问题．
如图甲所示，在用弹簧测力计测量手的拉力的操作中，出现的操作性问题是_____．如图乙所示的装置，缓慢改变底板与桌面的夹角α，可观察到悬线OA的方向_____(选填“改变”或“不变”)，若要得出重力方向是竖直向下的结论，还应进进行的操作是_____．如图丙所示的是“探究影响导体电阻大小的因素”的实验电路图，在A、B之间换接不同的电阻丝之前，应先进行的操作是_____，如果观察到换接不同的电阻丝后，灯的亮度变化不明显，可对实验电路进行的有效改进是_____．
20．小明利用如图实验装置探究“电流跟电压的关系”，电源电压恒为3V，电阻R阻值为5Ω，滑动变阻器标有“20Ω 1A”字样．
（1）请用笔画线代替导线将图中实物电路连接完整_____________；
（2）刚连完最后一根导线，发现两电表指针立即发生偏转，其原因可能是______ （只填序号）
A．开关未断开 B．滑动变阻器短路 C．电阻R断路
（3）解决问题后，闭合开关，调节滑动变阻器，小明得到五组数据（如上表）：
①获得第3组实验数据后，要想得到第4组数据，应将滑片P向______ （选填“A”或“B”）端移动；
②分析论证时，同组小丽通过计算，认为表中有一组可能是错误的，请指出她认为错误的数据组次及原因_____ ．
③排出错误数据后，分析可得：电阻一定时，导体中的电流跟导体两端电压成______ 比．
21．（1）图1中刻度尺的分度值是______cm，被测物体的长度为______ cm；
（2）图2中石块的质量是______ kg；
（3）图3中是利用弹簧测力计测量物体重力实验情景，物体在弹簧测力计下保持静止．此时弹簧测力计受到物体拉力是______N，根据____________原理便可以知道物体重力大小．
（4）图4中是______表（选填“电流”、“电压”的示数，该读数为______；
22．小斌同学想测量一块不规则瓷片的密度。
（1）他把天平放在水平桌面上，将游码移到零刻度处，然后调节_____使天平平衡；
（2）用调节好的天平测量瓷片的质量，所用砝码的个数和游码的位置如图甲所示，则瓷片的质量为_____g；
（3）他发现瓷片放不进量筒，改用如图乙所示的方法测瓷片的体积：
a．往烧杯中加入适量的水，把瓷片浸没，在水面到达的位置上作标记，然后取出瓷片；
b．再往量筒装入38ml的水，然后将量筒的水缓慢倒入烧杯中，让水面到达标记处，量筒里剩余水的体积如图丙所示，则瓷片的体积为_____cm3；
（4）用密度公式计算出瓷片的密度ρ为_____g/cm3；
（5）根据以上步骤，你认为小李同学测出的瓷片密度值_____（选填“偏大”或“偏小”）。
五、计算题（本大题共2小题，共13分）
23．如图所示电路中，灯L标有“6V 3W“字样，S为单刀双掷开关．电源电压为9V且保持不变，电阻R2的阻值为18Ω，不计温度对灯丝电阻的影响．
（1）当S接a时，灯L恰能正常发光，求灯L的阻值RL和电阻R1的阻值．
（2）当S接a时，求电阻R1通电1min电流所做的功．
（3）S接a与S接b两种情况下，求电路消耗的总功率之比．
24．小鹏家的一个电水壶的铭牌信息如图1所示，简化电路图如图2所示，A为电热丝。电水壶在标准大气压下工作。
（1）电水壶装满初温为20℃的水时，在额定电压下将水烧开用了7min．求：
①水吸收的热量是多少______？
②电水壶烧水过程中的能量转化效率是多少______？
（2）农村电网改造前，用电高峰时电压会下降10%．求：这时电水壶的实际功率P0______．（设 电阻不随温度改变）
（3）为使电水壶的功率在用电高峰时仍能达到2000W，请你帮小鹏他们家的电水壶做一改进：需要_____（选填“串联”或“并联”）一个电热丝，计算该电热丝的阻值是多大_____？
六、综合能力题（本大题共3小题，共18分）
25．药壶主要用于煎煮药草，炖煮补品、汤料、咖啡等，其有不同档位设置，适合炖煮煎药文武火之需．如图为一款陶瓷电煎药壶，其工作电路简化为如图所示，它在工作时，有高火加热、文火萃取和小功率保温三个过程，已知正常工作时，电源电压为220V，高火加热功率为500W，文火萃取功率为100W，若壶中药液的总质量为1kg，且在额定电压下煎药时，药液的温度与工作时间的关系如图所示．
观察图像中高火加热过程可知：电煎药壶在后半段时间的加热效率比前半段的加热效率____________．上述高火加热过程中，1kg药液所吸收的热量是多少_______？（）分析电路可知：当接2，同时断开时，电路处于文火萃取阶段，则电煎药壶在保温状态时应接____________，同时____________（填“闭合”或“断开”），此时电煎药壶的额定保温功率是多少瓦_________？
26．有一种电加热恒温箱，工作原理如图甲所示。控制电路由电压为U1=9V的电源、电磁继电器(线圈电阻不计)、电阻箱R0和热敏电阻R1组成；工作电路由电压为U2=220V的电源和R2=44Ω的电热丝组成。其中，电磁继电器只有当线圈中电流达到30mA时，衔铁才吸合，切断工作电路；热敏电阻R1的阻值随温度变化关系如图乙所示。
在升温的过程中，电阻R1两端的电压会_____选填“变大”“变小”或“不变”)；要使恒温箱设定的温度值升高，应调节滑动变阻器R0的滑片，使其接入电路的阻值____(选填“变大”或“变小”)。求电热丝工作时的功率和在10min内产生的热量。_____________如果恒温箱的温度设定为50℃，求电阻箱R0应接电路的阻值。__________
27．搬运工人站在水平高台上用如图所示的滑轮组匀速竖直向上提升重物，不计绳重和摩擦，若工人所用拉力的大小为150N，所提货物重为360N，提升时间为20s，重物上升高度为2m．
（1）提升时绳自由端移动的速度是多少_______？
（2）拉力的功率是多少______？
（3）滑轮组的机械效率是多少_______？
（4）若再用该滑轮组提升质量为70kg的货物，则其机械效率___________（选填“变大”、“变小”或“不变”）．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
B触地后，A由于惯性继续在桌面上运动，直至静止．在A运动的过程中，A受水平桌面对它的滑动摩擦力，滑动摩擦力的大小与物体间的正压力及接触面的粗糙程度有关，与物体运动的速度无关，所以，在A运动过程中，A受水平桌面对它的摩擦力大小不随时间变化．故选A．
2、D
【解析】
A、汽油机做功冲程，燃料燃烧产生的高温高压的燃气推动活塞做功，将内能转化为活塞的机械能，燃气的内能减少，故A不符合题意；
B、水蒸气将软木塞冲出，水蒸气的内能转化为软木塞的机械能，水蒸气的内能减少，故B不符合题意；
C、烧水时水温升高，水的内能增加，该过程属于内能的转移，是热传递改变物体的内能，故C不符合题意；
D、空气被向下压缩，活塞的机械能转化为筒内空气的内能，是通过做功的方法使筒内空气的内能增大，故D符合题意．
3、B
【解析】
一只大苹果的质量接近200g，铅笔的质量很小，一般不超过20g，故A不合实际；
中学生正常行走时一步的长度约为半米，即0.5m，故B符合实际；
普通绿叶蔬菜保鲜要求温度较低，适宜温度约为4℃，故C不合实际；
播放一遍中学生眼保健操音乐的时间约为5min，达不到20min，故D不合实际。
4、A
【解析】
使用之后可以在短时间内从自然界中再次产生的能源是可再生能源，使用之后在短时间内无法在自然界中再次产生的能源是不可再生能源．像太阳能、风能、水能、地热能、潮汐能等能源，在自然界中是可以再生的能源，即为可再生能源；而像煤、石油、天然气、核燃料等能源，使用之后在短时间内无法在自然界中再次产生的能源是不可再生能源，故选A．
5、C
【解析】
解：
A．根据杠杆平衡条件，“权”小于“重”时，因为不知道“标”和“本”的大小关系，无法确定“权”和“标”的乘积与“重”和“本”乘积的大小的关系，故A错误．
B．根据杠杆平衡条件，“权”小于“重”时，“标”一定大于“本”，故B错误．
C．根据杠杆平衡条件，“本”不变，增大“重”时，因为“权”不变，“标”会变大，即应把“权”向A端移，故C正确．
D．使用杆秤时，同一杆秤“权”不变，“重”可变，不同的“重”对应不同的“标”．若更换更小的“权”，“标”也会变得更大，不符合秤的原理，故D错误．
答案为C．
6、A
【解析】
试题分析：磁卡、录音带、录像带是利用磁性材料工作，VCD光碟是利用光电效应工作，A错；光纤通信是利用激光在光导纤维中传播信息的，B正确；LED灯采用的是发光二极管，发光二极管是半导体材料，C正确；超导材料可用与磁悬浮列车、超导输电等，用超导材料做电动机的线圈能减少热量损耗，D正确，故选A．
考点：磁性材料，半导体的特点，超导体的应用，光纤通信
7、B
【解析】
游客和橡皮艇一起顺流而下，游客和橡皮艇之间的位置没有发生变化，以橡皮艇为参照物，游客是静止的；故B正确．
二、填空题（本大题7小题，共21分）
8、甲 1.2
【解析】
根据数学知识可知,成正比关系的应该是直线,所以选甲.当将元件甲、乙并联后接在电压为2 V的电源两端时.有图可知通过甲乙两个电路元件的电流分流是0.4A和0.2A,所以.
9、6N 1.5×103kg/m3
【解析】
物体在浸入水中之前，受到重力和拉力的作用，并且这两个力是一对平衡力，由图像知，；当物体完全浸没时，拉力F＝3N，则完全浸没时的浮力为，此时物体完全浸没，所以浮力最大；由得，物体的体积：；物体的质量；物体的密度：。
10、 电阻 150
【解析】由图知道，两电阻丝串联在电路中，所以通过它们的电流相同，而两电阻的阻值不同，则接通电路时，在通电时间相同产生的电热会不同，又因为U形管中液面高度的变化反映密闭空气温度的变化，所以该实验装置是为了探究电流产生的热量与电阻关系的；由图知道，右侧容器中电阻丝的阻值为10Ω，当电流为0.5A时，通电1min产生热量是：Q=I2 Rt=（0.5A）2 ×10Ω×60s=150J。
11、两表都可以 保护电路 零
【解析】
如图所示，甲表如果并联在A、P之间，测滑动变阻器AP部分的电压，为电压表，示数为
，U为电源电压，R为滑动变阻器的总阻值，L为滑动变阻器的总长，x是弹簧缩短的长度；甲表如果与PB串联，则测电路的电流，示数为： ，无论甲表是电压表还是电流表，滑片向下移动时，甲表的示数都增大，其中R0的作用是保护电路；闭合开关，秤盘内不放物体时，电子秤刻度表甲的示数为零．
12、= 下沉
【解析】
[1]根据漂浮条件，潜水艇漂浮在水面时，浮力与重力相等，即F浮=G；
[2]潜水艇漂浮在水面时，由于水舱充水潜水艇的重力变大，则浮力变大；由于排开的水的密度不变，由F=ρ液gV排可知：排开水的体积将变大，即潜水艇将下沉．
13、小于；4.2×103
【解析】
（1）甲乙两种液体液体质量相等、初温相同、用两个完全相同的加热器加热时间相同时吸热也相同，利用热量的计算公式分析比热容关系；
（2）已知物体的质量、初温和末温、吸收的热量，利用求物质的比热容。
【详解】
（1）由题可知，同一加热器加热时间相同时，即两种液体吸收的热量相同，甲的温度升高的高；根据可知，在质量相等、初温相同、吸热也相同的情况下，比热容小的物质升温快；所以，甲的比热容小，乙的比热容大；
（2）根据比热容的定义式得，乙液体的比热容：
；
14、3.36×105 4.2×105 80
【解析】
水吸收热量：
Q吸＝cm△t＝4.2×103J/（kg•℃）×1kg×（100℃﹣20℃）＝3.36×105J；
电热水器消耗的电能：
W＝Pt＝1000W×7×60s＝4.2×105J；
电热水器的热效率：
η＝=×100%＝×100%＝80%。
三、作图题（共7分）
15、
【解析】
图中小磁针N极向右，据磁体间的作用规律可知，此时螺线管的左端是S极，右端是N极，故由安培定则可知电流由左侧流入，即电源左侧为正极；如图所示：
16、
【解析】
由题目中的要求，盏灯都能正常发光，说明它们是并联的，开关能同时控制两盏灯，说明开关就接在干路上，且开关的一端要接在火线上，电路图如图所示．
17、如下图所示
【解析】
试题分析：根据磁极间的相互作用可知，与磁针N极靠近的右端是螺线管的S极，螺线管的左端是N极，由安培定则可确定出螺线管的绕线如上图所示．
考点：通电螺线管
四、实验题（本大题共5小题，共20分）
18、2.2 660 1×10-4 2.2×101
【解析】
(1)由图甲可以知道弹簧测力计的量程为0-5N，分度值为0.2N，因此示数为2.2N，
l1:l2=1:1,又知F1=2.2N, ,并且F1l1=Gl2,所以G===6.6N,
矿石的质量m===0.66kg=660g;
(2)由图丙可以知道,此时弹簧测力计的示数为1.2N，据杠杆平衡条件可得，
F2==1.6N,
因此矿石受到的浮力为：F浮=GF2=;
由F浮=水gV排得矿石的体积：V===110-4m1;
矿石的密度:===2.2×101kg/m1.
19、使用前，弹簧测力计未校正“0”点 不变 剪断悬线OA，观察小球下落方向 断开开关 在电路中串联一个电流表
【解析】
（1）图甲所示的弹簧测力计指针不在零点，没有调零，不能马上用来测量力的大小，需要先调零；
（2）因为重力的方向总是竖直向下的，所以悬线OA由于受重力的作用就保持竖直方向不变；剪断悬线OA，观察到小球下落的方向，发现小球在竖直向下的重力的作用就会竖直向下运动．
（3）换接不同的电阻丝之前，应断开电路开关；换接不同的电阻丝后，灯的亮度变化不明显，可在电路中串联一个电流表观察电流的变化．
20、 A A 第1组数据电流不可能为0.1A 正
【解析】
试题分析：（1）连接电路的连线如题图所示；（2）答案A符合题意，正确；（3）①电压表的示数由1.5V调节为2V，滑片P应向A端调节，电阻减小，电流增大，定值电阻两端电压也增大；②第1次数据错误．原因是，当电阻中的电流I=0.1A时，电流中的等效电阻，而电路中实际最大电阻R=R1+R2=5Ω+20Ω=25Ω，所以错误；电阻一定时，导体中的电流跟导体两端的电压成正比．
【考点定位】欧姆定律
21、0.1 2.66-2.69均可 0.222 2.4 二力平衡 电压 9
【解析】
读图可知，
(1)刻度尺上1cm之间有10个小格，所以一个小格代表1mm，即刻度尺的分度值为1mm=0.1cm；物体左侧与1.00cm对齐，右侧与3.67cm对齐，所以物体的长度为L=3.67cm−100cm=2.67cm，3.67cm最后一位是估读数值，在3.66-3.69cm之间即可；
(2)太平右盘砝码总重100g+100g+20g=220g，游码读数是2g，所以石块的质量是222g；
(3)弹簧测力计的分度值为0.2N，测力计的示数：2N+0.2N×2=2.4N；物体在弹簧测力计下保持静止，根据二力平衡可知，物体的重力大小也是2.4N；
(4)图中表盘上有V的标志，是电压表，接线柱接在了0~15V量程，分度值是0.5V，则读数是：9V．
22、平衡螺母32122.67偏小
【解析】
（1）把天平放在水平桌面上，将游码移到零刻度处，然后调节平衡螺母使横梁平衡；
天平的分度值为0.2g，瓷片的质量m＝20g+10g+2g＝32g；
（3）图中量筒的分度值为2cm3，量筒中剩余水的体积为26cm3，瓷片的体积V＝38cm3﹣26cm3＝12cm3；
（4）瓷片的密度ρ＝＝≈2.67g/cm3；
（5）取出瓷片时，瓷片上会沾有一部分水，使得倒入量筒中水的体积会偏大，即水的体积大于瓷片的体积，由ρ＝可知，密度测量值会偏小。
五、计算题（本大题共2小题，共13分）
23、 (1) 12Ω；6Ω (2)90J (3)5:3
【解析】
（1）当S接a时，R1与灯L串联．灯泡恰能正常发光，则电路中电流Ia=IL===0.5A，灯L的阻值RL===12Ω，此时电路的总电阻R===18Ω，则R1=R-RL=18Ω-12Ω=6Ω．
（2）电阻R1消耗的电能全部转化为热量，所以当S接a时，电阻R1通电1min电流所做的功W=Q===90J．
（3）S接a时电路消耗的总功率Pa=UIa=9V×0.5A=4.5W；S接b时，R1与灯L串联，则此时电路消耗的总功率Pb===2.7W；则==．
24、6.72×105J 80% 1620W 并联 103Ω
【解析】
（1）根据得水吸收的热量：
Q吸=cm△t=4.2×103J/（kg•℃）×2kg×（100℃-20℃）=6.72×105J，
在额定电压下，工作7min消耗的电能：
W=Pt=2000W×7×60s=8.4×105J，
电水壶在烧水过程中的能量转化效率：
；
（2）根据得，电热丝的阻值：
，
根据题意得，用电高峰时的实际电压：
，
电水壶的实际功率：
；
（3）根据知，要使电水壶的功率在用电高峰时仍能达到2000W，必须减小电热丝的电阻，根据电阻并联的特点知，应并联一个电热丝；
并联电阻的电功率：P2=P额-P0=2000W−1620W=380W，
并联电阻的阻值为：
。
六、综合能力题（本大题共3小题，共18分）
25、高 3.36J 1 断开 80W
【解析】
（1）在高火加热的前、后半段时间内，功率不变、时间相同，由W=Pt可知消耗的电能相同；由图3可知前半段药液温度升高的温度值小、后半段温度升高的温度值大，而药液的质量不变、比热容不变，由Q =cm可知前半段药液吸收的热量少，由可知，后前半段的加热效率比前半段的加热效率高；
1kg药液所吸收的热量：Q=c药液m4.2J/（kg）1kg(98)=3.36J.
当接1，同时断开时，电路中、串联，电路中电阻最大，由可知此时电功率较小，处于小功率保温状态；
（2）当接1，同时断开时，电路中R1、R2串联，电路中电阻最大，由P=可知此时电功率较小，处于小功率保温状态；
由题知．R1的电功率：P1=P加热P文火=500W则R1的阻值：R1=121，文火萃取阶段时，只有R2连入电路，功率为100W，即P2=可得R2484，额定保温功率：P保温80W．
26、变小 变大 1100W；6.6×105J 200Ω
【解析】
（1）从图乙可知，在升温的过程中，热敏电阻的阻值会减小，根据欧姆定律U=IR可知热敏电阻R1两端的电压变小；从图乙可知，要提高恒温箱的设定温度，需减小热敏电阻的阻值，为了使衔铁吸合工作电流即线圈中的电流仍为30mA，根据欧姆定律R=需要增大电阻箱连入的电阻值，即R0的阻值必须变大；
（2）电热丝工作时的功率：P==1100W，电热丝正常工作10min产生的热量：Q=W=Pt=1100W×10×60s=6.6×105J；
（3）如果恒温箱的温度设定为50℃，由图乙可知，热敏电阻的阻值R1=100Ω，此时控制电路的电流I=30mA=0.03A，I=，0.03A=，R0=200Ω。
27、 变大
【解析】
（1）重物上升速度：v物= ，
由图可知，绳子股数n=3，则提升时绳自由端的速度：v′=3v物=3×0.1m/s=0.3m/s，
（2）拉力的功率：；
（3）已知G=360N，则滑轮组的机械效率；；
（4）若用该滑轮组提升质量为70kg的货物，可得此时物体中G’=m’g=70kg×10N/kg=700N>360N，在提升相同高度的同时，有用功增加，同一滑轮组额外功不变化，故可得其机械效率变大．
