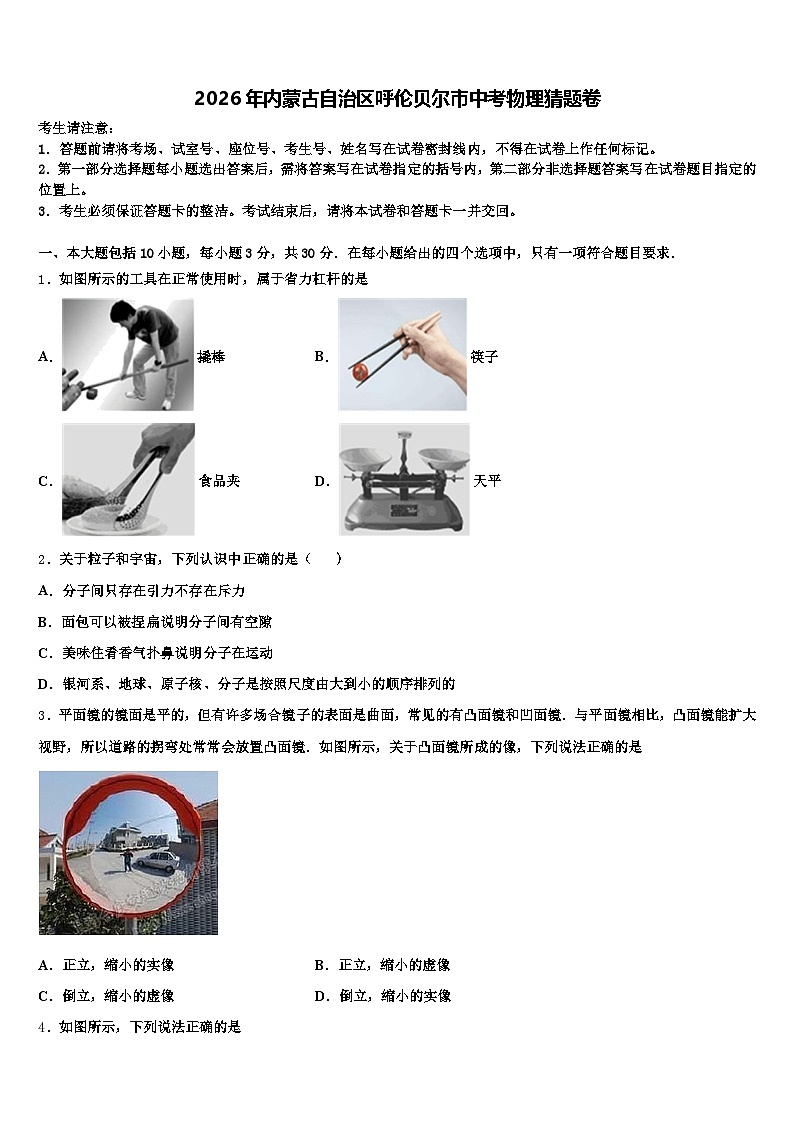

2026年内蒙古自治区呼伦贝尔市中考物理猜题卷（含答案解析）

这是一份2026年内蒙古自治区呼伦贝尔市中考物理猜题卷（含答案解析），共18页。试卷主要包含了考生必须保证答题卡的整洁，如图所示，下列说法正确的是，能量的转换是自然界普遍的现象等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．如图所示的工具在正常使用时，属于省力杠杆的是
A．撬棒B．筷子
C．食品夹D．天平
2．关于粒子和宇宙，下列认识中正确的是（ ）
A．分子间只存在引力不存在斥力
B．面包可以被捏扁说明分子间有空隙
C．美味住肴香气扑鼻说明分子在运动
D．银河系、地球、原子核、分子是按照尺度由大到小的顺序排列的
3．平面镜的镜面是平的，但有许多场合镜子的表面是曲面，常见的有凸面镜和凹面镜．与平面镜相比，凸面镜能扩大视野，所以道路的拐弯处常常会放置凸面镜．如图所示，关于凸面镜所成的像，下列说法正确的是
A．正立，缩小的实像B．正立，缩小的虚像
C．倒立，缩小的虚像D．倒立，缩小的实像

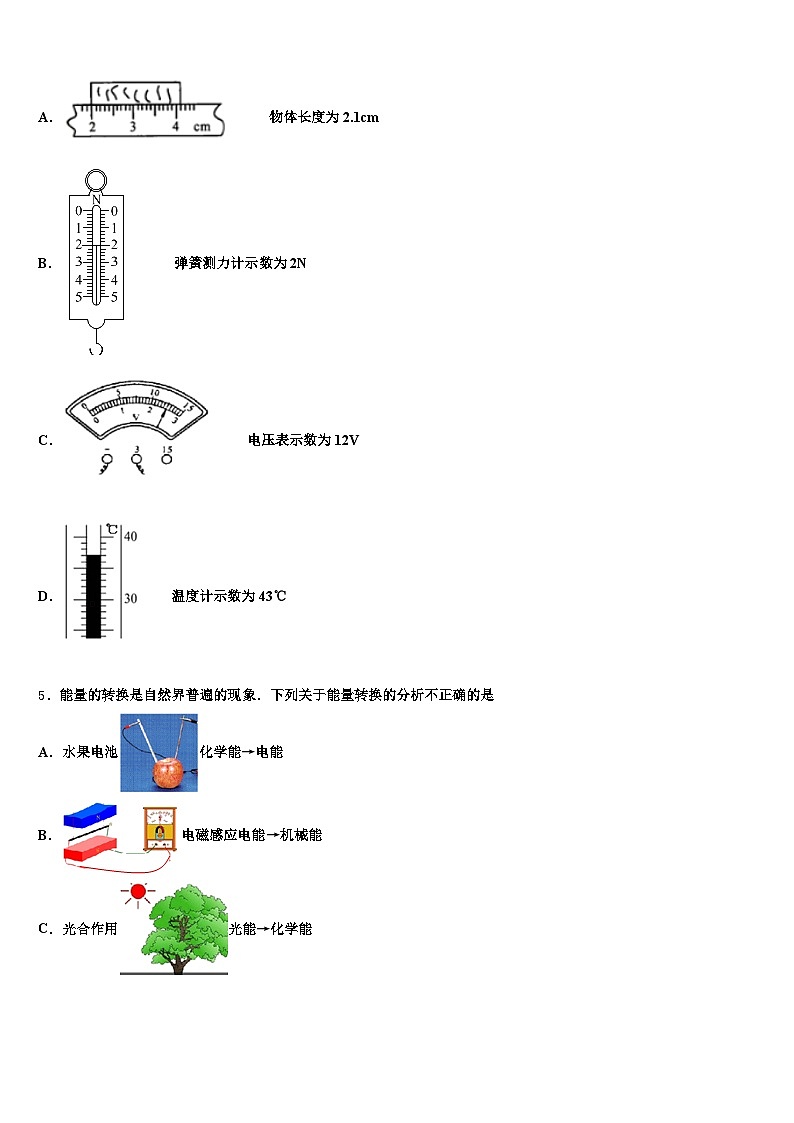

4．如图所示，下列说法正确的是
A．物体长度为2.1cm
B． 弹簧测力计示数为2N
C．电压表示数为12V
D．温度计示数为43℃
5．能量的转换是自然界普遍的现象．下列关于能量转换的分析不正确的是
A．水果电池化学能→电能
B．电磁感应电能→机械能
C．光合作用光能→化学能
D．钻木取火机械能→内能
6．生活中的热现象随处可见，下列说法不正确的是
A．夏天洒水降温，是利用水蒸发吸热
B．柴油机在压缩冲程完成后，利用火花塞产生电火花点燃燃气
C．海边昼夜温差小，是因为海水的比热容小
D．端午节米棕飘香，说明分子不停做热运动

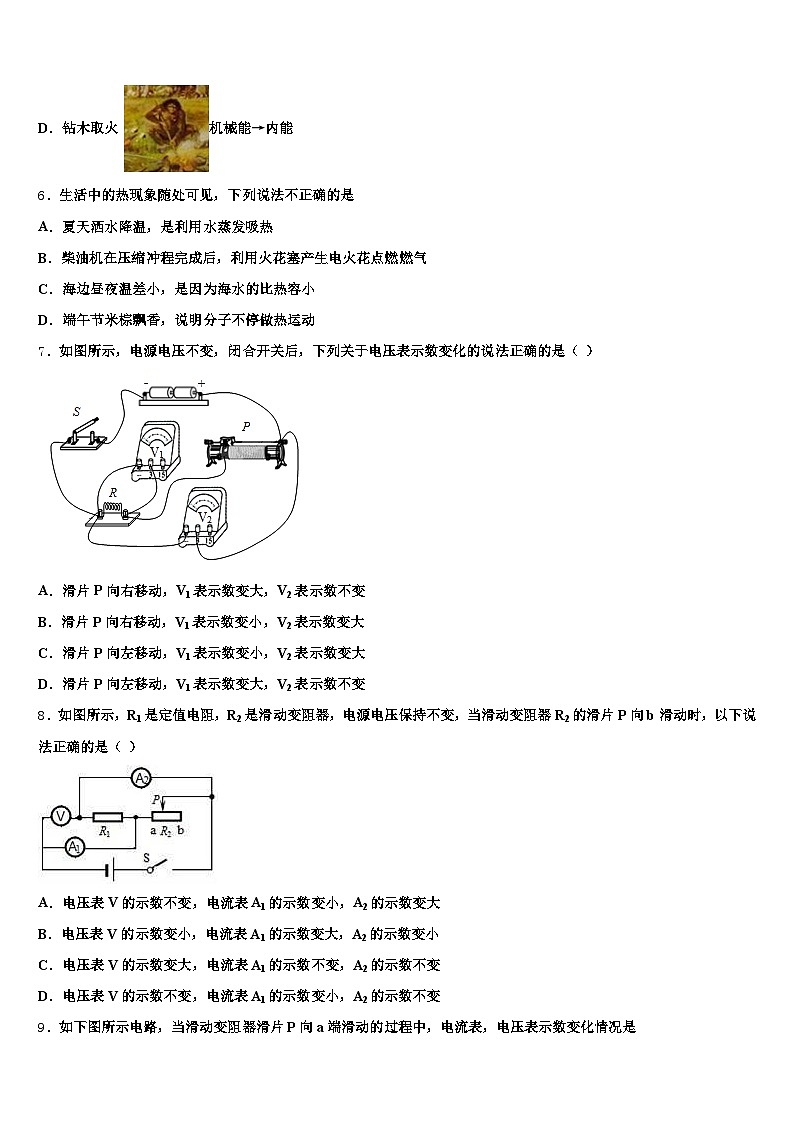

7．如图所示，电源电压不变，闭合开关后，下列关于电压表示数变化的说法正确的是（ ）
A．滑片P向右移动，V1表示数变大，V2表示数不变
B．滑片P向右移动，V1表示数变小，V2表示数变大
C．滑片P向左移动，V1表示数变小，V2表示数变大
D．滑片P向左移动，V1表示数变大，V2表示数不变
8．如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，当滑动变阻器R2的滑片P向b滑动时，以下说法正确的是（ ）
A．电压表V的示数不变，电流表A1的示数变小，A2的示数变大
B．电压表V的示数变小，电流表A1的示数变大，A2的示数变小
C．电压表V的示数变大，电流表A1的示数不变，A2的示数不变
D．电压表V的示数不变，电流表A1的示数变小，A2的示数不变
9．如下图所示电路，当滑动变阻器滑片P向a端滑动的过程中，电流表，电压表示数变化情况是
A．电流表示数变大B．电流表示数变小
C．电压表示数变大D．电压表示数变小
10．晚上，在桌面上铺一张白纸，把一小块平面镜放在纸上，让手电筒的光正对着平面镜照射，则从侧面看（ ）
A．镜子比较亮，它发生了镜面反射B．镜子比较暗，它发生了镜面反射
C．白纸比较亮，它发生了镜面反射D．白纸比较暗，它发生了漫反射
二、填空题（本大题包括7小题，每小题2分，共14分）
11．小明家的电能表如图所示，如果家中只开一台标有“220V 1000W”的电饭煲时发现2min内电能表的表盘转过81r，则他家的实际电压为_____V。
12．如图所示，为叶脉上的露珠．露珠的形成是一种_____现象．图1所示，透过露珠看到叶脉变大了，露珠相当于一个_____；图2所示，透过露珠看到远处的庄稼和蓝天、白云的倒立、缩小的_____像，生活中与此成像原理相同的一种光学器械是_____．
13．如图是金山热电装配车间一台起重机上的滑轮组．用该滑轮组在20s内将质量为720kg的零件提升2m时，作用在绳子自由端的拉力F为3000N，则起重机拉力做功的功率是________W，此滑轮组的机械效率是______
14．科学兴趣小组的学生在野生动物园游玩时，发现了大象行走时留在平整沙地上的一串大小、深度基本相同的脚印，如何通过脚印来估测大象的质量呢?同学们找来平底圆柱形容器，将它放在脚印边同样的沙面上，不断往容器中装小钢珠，使容器陷入沙面的深度和脚印深度相等，然后又做了脚印的石膏模型.回到学校后测得该容器的底面积为10 cm2，容器和小钢珠的总质量为25kg．把石膏模型放在一张纸片上画出脚印形状，剪下“脚印”，测得质量为40克.在同一张纸上剪下一块边长10cm的正方形，测出质量为5 g．（ g=10N/kg）利用平底圆柱形容器可以算出行走（两脚着地）时大象对地面的压强为_______帕．大象的质量约为_________千克．
15．青藏铁路是世界海拔最高的高原铁路，其路基两傍树立着一根根热棒（如图所示），热棒的一端插入地下的冻土层，热棒里密封有特殊的液体。当冻土层温度升高时，这种液体就会______（填物态变化的名称）成气体______（“吸收”“放出”）热量，对冻土进行降温，保证路基的安全。
16．如图所示，货物重6×103N，动滑轮重10N，起重机将货物匀速提升10m。这个过程中，起重机对货物做功为_____J；若起重机的机械效率为80%，则起重机做的额外功为_____J。
17．（1）如图，在空气压缩引火仪的玻璃筒底部放一小团硝化棉，用力将活塞迅速下压，筒内空气温度升高，硝化棉燃烧，筒内空气的内能改变是通过_______的方式实现的，该过程能量转化的特点与汽油机_______冲程的能量转化相同。
（2）一单缸四冲程汽油机，飞轮转速为3000r/min，则1s对外做功_______次，若其效率为30％，消耗100g汽油可对外做功_______J。
（3）汽油机工作时，通常都用水进行冷却，这是利用了_______的特点。若冷却用水共为5kg，则水由20℃升高到100℃时吸收______J热量（q汽油=4.6×107J/kg）。
三、作图、实验与探究题（本大题包括5小题，共34分）
18．如图所示，a、b是镜前一点光源S发出的光线经平面镜反射后的两条反射光线，请在答题卡的图中根据反射光线a、b画出点光源S的位置．
19．根据图中通电螺线管的S极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正负极．
20．小珠利用电压恒为6V的电源，对标有“2.5V”字样的小灯泡进行“测量小灯泡的电功率”实验．
（1）请用笔画线代替导线，完成1图所示实物图的连接．
（______）
（2）小珠正确连接电路后，应将滑片移动到_____端（选填“A”或“B”），然后闭合开关，进行了4次测量，并将有关数据及现象记录在表格中．在第1次实验中小灯泡不亮的原因是_____；第2次实验时电流表示数如2图所示，示数为_____A；分析表中信息，小灯泡的额定功率为_____W，此实验中滑动变阻器的最大阻值至少是_____Ω．
21．小明爱钻研物理，爸爸特意网购了天平（250g，0.2g）和量筒（100mL，2mL）．周末他想鉴别铜钥匙是不是纯铜的，于是他做了如下实验：（计算结果保留一位小数）
（1）将天平放在水平台面上，把游码移至零刻度处，发现指针指在分度盘的右侧，要使横梁平衡，应将平衡螺母向_______（选填“左”或“右”）调．
（2）如图用天平测出铜钥匙的质量，在量筒中倒入适量水，再放入钥匙，测得钥匙体积为2cm1，则可算出该铜钥匙的密度为________g/cm1．小明觉得用这种量筒测出的结果很不精确，原因是___________．
（1）小明想起可以只用天平和水测量固体密度的特殊方法，于是找来一个玻璃杯装满水，想测出其总质量，结果超出天平量程．于是在厨房找到妈妈做烘焙用的电子秤，面板如右图．测得铜钥匙质量不变；在玻璃杯装满水直到溢出，小心擦干外壁，测出其质量为161.4g；在杯中放入钥匙并擦干溢出的水，测出其质量为175.5g．据此算出该铜钥匙的密度为________g/cm1．为了进一步减小误差，你建议小明可以换用一个杯口更_______（选填“大”或“小”）容器进行实验．
（4）聪明的小明仍用原来的玻璃杯改进实验，想到了最巧妙简单的方案．如图所示，他将玻璃杯装适量水放上秤台，按下电子秤的“归零”按钮，再把钥匙用细线悬挂并浸没于水中，此时示数显示为1.6g, 则能算出该铜钥匙的密度为_______g/cm1．对比用量筒测量钥匙体积后，这个方案中体积的精确程度大约提高到了原来的______（选填“2”、“20”、“50”或“100”）倍．
22．探究“牛顿第一定律”的过程中：
（1）某实验小组利用如图1所示的装置来研究“阻力对物体运动的影响”。
①运动的小车在水平面上滑行距离的长短除了与小车受到的摩擦阻力有关外，你认为还应该与小车_____有关（写出一个即可）；
②每次实验让小车从同一斜面的同一高度由静止自由滑下的目的是________。
③实验现象是：同一小车分别在粗糙不同的水平面上滑行时，小车受到的摩擦力越小，滑行的距离越___________，速度减小得越___________。
④根据实验现象，可推理得出：运动的小车如果所受的阻力为零，小车将做___________。
（2）事实上“牛顿第一定律”的形成，经历了伽利略、笛卡尔和牛顿等科学家的不断完善。
①伽利略经过图2所示的实验和推理得出结论：如果没有摩擦力和空气阻力的影响，在水平面上运动的物体将会一直运动下去。结合伽利略的结论写出下图中各实验和推理的先后顺序___________（用字母表示）。
②笛卡尔在伽利略观点的基础上进一步完善：如果运动中的物体没有受到力的作用，它将维续以同一速度沿直线运动，既不停下来也不偏离原来的方向。牛顿在他们研究的基础上提出了“牛顿第一定律”。相对于“牛顿第一定律”，笛卡尔的观点有什么不足？___________。
（3）牛顿第一定律是在大量事实的基础上，通过推理抽象概括出来的。因此___________用实验来直接证明这一定律（选填“能”或“不能”）。在图3声现象的探究中运用该方法的是___________。
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．如图所示的电路中，电源电压为5V且保持不变，电流表量程为0～0.6A，电压表量程为0～3V，R1为滑动变阻器，R2＝20Ω，灯泡L标有“4V1.6W”字样（不考虑温度对灯丝电阻的影响）．在仪表和灯泡安全工作的情况下，求：
（1）开关S1断开，S2和S3闭合时，滑动变阻器R1消耗的最大功率；
（2）开关S1闭合，S2和S3断开时，滑动变阻器R1允许的取值范围．
24．图甲是芳芳家某型号电热加湿器的原理图,下表丙为其部分技术参数．R1、R2为发热电阻,不考虑温度对电阻的影响,且R2=3R1,S为旋转型开关,1、2、3,4为触点,，通过旋转开关S可实现“关”“低档”高档”之间的切换（低档为小功率加热，高档为大功率加热）
（1）求加湿器处于低档位置时的发热功率;
（2）某次使用加温器工作时,加湿器注水仓中加注冷水已达到最大注水量．如图乙所示是该次使用加湿器工作30min的图象,请计算加湿器在高档正常工作时消耗的电能．如果电阻R1在此次高档加热时产生的热量全部被水吸收,可以使注水仓中冷水的温度升高多少℃?[计算结果保留整数,水的比热容为4.2×10３J/（kg·℃]
（3）一天,芳芳断开家中其他所有用电器,只接通加湿器在低加热,发现家中如图丁所的电能表的转盘在5min内转了27圈,求此时电阻R１的实际加热功率是多少?
参考答案
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、A
【解析】
解答：A. 撬棒在使用过程中，动力臂大于阻力臂，是省力杠杆；B. 筷子在使用过程中，动力臂小于阻力臂，是费力杠杆；C. 食品夹在使用过程中，动力臂小于阻力臂，是费力杠杆；D. 天平在使用过程中，动力臂等于阻力臂，是等臂杠杆．
点睛：结合生活经验，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆．
2、C
【解析】A、分子间的引力和斥力同时存在，故A错误；B、用手捏面包，面包的体积缩小了，说明力可以改变物体的形状，故B错误；C、美味佳肴，香气扑鼻，说明分子不停地做无规则运动，故C正确；D、质子和中子构成原子核，电子和原子核构成原子，原子构成分子，分子构成物质，地球又是太阳系中的一颗行星比太阳小，太阳系只是银河系中之一，所以它们从大到小的顺序为：银河系、地球、分子、原子核，故D错误。故选：C。
点睛：（1）物质是由分子组成的；分子在永不停息地做无规则运动；分子间存在相互作用的引力和斥力；（2）力可以使物体发生形变；（3）银河系很大，太阳系只是其中之一，地球是太阳系中一员；物体是由分子构成的，分子是由原子构成的，原子是由位于中心的原子核和核外电子构成的，原子核包括质子和中子两部分。
3、B
【解析】
凸面镜对光起发散作用，起扩大视野的作用，所成的像一定是正立、缩小的虚像，故B正确，ACD错误．
4、B
【解析】
A、刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm＝1mm，即此刻度尺的分度值为1mm；物体左侧与2.00cm对齐，右侧与4.10cm对齐，所以物体的长度为4.10cm-2.00cm＝2.10cm，故A错误；
B、弹簧测力计上1N之间有5个小格，所以一个小格代表0.2N，即此弹簧测力计的分度值为0.2N．此时指针指在“2”处，所以弹簧测力计的示数为2N，故B正确；
C、由图可知，电压表的量程为0﹣3V，分度值为0.1V，示数为2.5V，故C错误；
D、在温度计上，10℃之间有10个小格，一个小格代表1℃，所以此温度计的分度值为1℃；温度数值向上是增大的，说明温度高于0℃，为37℃，故D错误。
5、B
【解析】
试题分析：判断能量的转化，我们主要看它要消耗什么能量，得到什么能量，总是消耗的能量转化为得到的能量．
解：A、水果电池通过化学反应得到了电能，故将化学能转化为了电能，说法正确；
B、电磁感应，闭合电路中的部分导体切割磁感线运动，得到了电流，故将机械能转化为电能，选项说法错误；
C、光合作用，在光照的条件下，发生了化学反应，因此将光能转化为了化学能，说法正确；
D、钻木取火，克服摩擦做功得到了内能，故将机械能转化为内能，说法正确．
故选B．
点评：能量转化的过程都是有规律可循的，在平常的学习中要注意总结归纳是解决这一类问题的关键，例如燃料燃烧都是将化学能转化为内能，该类题目比较简单，要掌握做题的思路与方法．
6、C
【解析】
A、炎热的夏天，往地面上洒水，水蒸发会从周围吸热而降低周围环境的温度，故A正确；
B、压缩冲程结束时，火花塞产生电火花，使燃料猛烈地燃烧，化学能转化为内能，故B正确；
C、沿海地区和内陆地区相比，沿海地区水多，水的比热容大，在相同的吸放热条件下，水的温度变化小，冬暖夏凉，昼夜温差小，故C错误；
D、端午粽子飘香，说明粽子的香味分子在做永不停息的无规则运动，故D正确。
7、D
【解析】
BC．由电路图可知，定值电阻R与滑动变阻器串联，电压表V1测R两端的电压，电压表V2测电源的电压，因电源电压不变，所以，滑片移动时，电压表V2的示数不变，故BC错误；
A．当滑片P向右移动时，接入电路中电阻变大，电路中的总电阻变大，由I=可知，电路中的电路变小，由U=IR可知，R两端的电压变小，即电压表V1的示数变小，故错误;
D．同理可知，滑片P向左移动，接入电路中电阻变小，电路中的电路变大，R两端的电压变大，电压表V1的示数变大，故正确．
故选D
8、D
【解析】
BC．由电路图可知，R1与R2并联，电压表测电源的电压，电流表A1测干路电流，电流表A2测R1支路的电流；因电源电压保持不变，所以，滑片移动时，电压表V的示数不变，故BC错误；
A．因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1的电流不变，即电流表A2的示数不变，故A错误；
D．当滑动变阻器R2的滑片P向b滑动时，变阻器接入电路中的电阻变大，由I=U/R可知，通过R2的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A1的示数变小，故D正确。
故选D。
9、C
【解析】
电路中灯泡与电阻串联，且滑动变阻器的全部电阻均接入了电路中，滑片滑动时，其连入电路的阻值并不改变，电流表测的是电路中的电流，电压表测量变阻器上的电压；当滑片P向a端（左端）滑动时，电路中的纪念碑 变，故电流表的示数不变，而电压表所测的电压却在增大，故C是正确的．
【考点】欧姆定律．
10、B
【解析】
AB．镜子表面光滑，发生镜面反射，垂直照射的手电筒的光，反射后几乎还是向上的，人眼在侧面看，几乎接收不到镜子的反射光线，所以镜子比较暗，故A错误，B正确；
CD．白纸表面粗糙，发生漫反射，手电筒的光反射后，各个方向都有，人眼在侧面看，可以接收到少量的反射光线；白纸的反射光线进入人眼的较多，人感觉更亮，故C、D错误。
二、填空题（本大题包括7小题，每小题2分，共14分）
11、198
【解析】
由“”可知电路中每消耗1kW•h的电能，电能表转盘转3000r。当电能表转盘转过81r时，电饭煲消耗的电能：；工作时间，电饭煲的实际功率：；由可得电饭煲的电阻：，由可得电饭煲的实际电压为：。
12、液化 放大镜 实 照相机
【解析】
露是空气中的水蒸气遇冷形成的小水珠，是液化现象；
露珠中间厚，边缘薄，形成一个水凸透镜，图1叶脉在水凸透镜的一倍焦距以内，成正立、放大的虚像，和放大镜的原理是相同的；
图2中看到水珠后面远处景物是倒立缩小的像，是因为物体距离凸透镜稍远，在二倍焦距以外，成倒立缩小的实像，和照相机的原理相同．
13、900 80％
【解析】
由图像可知，绳子股数n=3，绳子自由端移动的距离，拉力做功为 ，功率，滑轮组的机械效率为 。
14、2.5 ×105， 4000
【解析】
大象对地面的压强和钢珠对地面的压强相同，所以P=F/S=25×10N/0.001㎡="2.5" ×105Pa
大象脚印的面积为：40×1/5×100cm2=800cm2=0.08㎡
由P="F" /s 得F="Ps=2.5" ×105Pa×0.08㎡×2=2×104N，
由G=mg得m="G" /g =4×104N/ 10N/kg =4×103kg．
15、汽化 吸收
【解析】
根据题意知道，热棒的一端插入地下的冻土层，冻土层温度升高时，热棒里特殊的液体，由液态变为气态，即发生汽化现象，而汽化过程吸热。
+
16、6×104 1.5×104
【解析】
在提升货物的过程中，起重机对货物做功：W有用=Gh=6×103N×10m=6×104J，
总功：W总===7.5×104J，则额外功：W额外=W总-W有用=7.5×104J-6×104J=1.5×104J。
17、做功 压缩 25 1.38×106 水的比热容大 1.68×106
【解析】
（1）在空气压缩引火仪的玻璃筒底部放一小团硝化棉，用力迅速向下压活塞，看到的现象是硝化棉燃烧起来；说明对筒内气体做功，使空气的内能增大，温度升高；该实验中，压缩筒内空气做功，活塞的机械能转化为筒内空气的内能，与内燃机的压缩冲程相似；
（2）已知飞轮转速为3000r/min=50r/s，一个工作循环活塞往复2次，曲轴转动2周，对外做功1次，故该汽油机1s内对外做功25次；汽油燃烧放出的热量：Q=mq=0.1kg×4.6×107J/kg=4.6×106J，汽油机对外做的功为：W=4.6×106J×30%=1.38×106J；
（3）由于水的比热容大，质量相同的水和其它物质相比，升高相同的温度，水吸热多，冷却效果好，所以，汽油机工作时，通常都用水进行冷却；水吸收的热量：Q吸=cm（t-t0）=4.2×103J/（kg•℃）×5kg×（100℃-20℃）=1.68×106J。
三、作图、实验与探究题（本大题包括5小题，共34分）
18、如图所示
【解析】
方法一：将两条反射光线反向延长交于一点S′，作出S′关于平面镜镜面的对称点S，即为发光点的位置，并连接S与两个反射点画出入射光线，如图所示：
方法二：分别过反射点垂直镜面作出法线，根据反射角等于入射角画出两条入射光线，两条入射光线的交点S即为发光点的位置，如图所示：
19、
【解析】
（1）螺线管的右端为S极,则其左端为N极,在磁体周围磁感线从N极出发回到S极,由此可以确定磁感线的方向是向右的。
（2）根据磁极间的作用规律可知,小磁针靠近螺线管的S极的一端是小磁针的N极,即小磁针左端为S极,右端为N极。
（3）螺线管的左端为N极,结合螺线管的线圈绕向,利用安培定则可以确定螺线管中的电流方向是从螺线管的右端流入,左端流出，故电源的右端为正极,左端为负极。如图:
20、 B 灯泡的实际功率太小 0.22 0.7 55
【解析】
（1）电压表选用小量程与灯并联，如下所示：
（2）为了保护电路，小珠正确连接电路后，应将滑片移动到B，然后闭合开关；在第1次实验中小灯泡的实际功率： ＝0.5V×0.10A＝0.05W，灯不亮的原因是：实际功率过小；第2次实验时电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.22A；由表格数据知：小灯泡的额定功率为： ＝2.5V×0.28A＝0.7W；由表中第（1）次数据根据串联电路的规律和欧姆定律，变阻器的电阻为： ，所以滑动变阻器的最大阻值至少是55Ω．
21、左 6.8 量筒分度值较大，所测体积误差较大 9.1 小 8.5 20
【解析】
(1)将天平放在水平台上，把游码放在零刻度处，发现指针指在分度盘的右侧，要使横梁平衡，应将平衡螺母向左调节；
(2)由图可以知道,横梁标尺的分度值是0.2g，游码示数是1.6g，则铜钥匙的质量：m=1.6g+10g=11.6g，该铜钥匙的密度为： ，量筒分度值是2 cm1，测得钥匙体积为2cm1，量筒分度值较大，所测体积误差较大；
(1) 铜钥匙质量不变，是11.6g，在玻璃杯装满水直到溢出，小心擦干外壁，测出其质量为161.4g，在杯中放入钥匙并擦干溢出的水，测出其质量为175.5g，同体积的铜钥匙比水质量多：175.5g-161.4g=12.1g，同体积的水质量是：11.6g-12.1g=1.5g，水的体积是： ，因此钥匙的密度是：；为了进一步减小误差，可以换用一个杯口更小的容器进行实验；
(4) 由已知条件分析知，铜钥匙排开水的质量是1.6g，排开水的体积是：，因此钥匙的密度是：；用量筒测量钥匙体积，精确度是2 cm1，这个方案中体积的精确程度是0.1 cm1，因此精确程度大约提高到了原来的20倍。
22、运动到水平面时的初速度 控制小车到达水平面的速度相同 远 慢 匀速直线运动 CAB 没有对静止物体不受力时的情况做出描述 不能 B
【解析】
（1）①运动的小车在水平面上滑行距离的长短与小车受到的摩擦阻力、小车运动到水平面时的初速度、小车的质量等都可能有关；
②为了控制小车到达水平面的速度相同，所以每次实验让小车从同一斜面的同一高度由静止自由滑下；
③由实验现象可知：同一小车分别在粗糙不同的水平面上滑行时，小车受到的摩擦力越小，滑行的距离越远，速度减小得越慢；
④根据实验现象，可推理得出：运动的小车如果所受的阻力为零，小车将以恒定不变的速度向前运动，做匀速直线运动。
（2）①结合伽利略的结论可以想象出，他所进行各实验和推理应该是先有空气阻力、斜面粗糙，再推理出无空气阻力、斜面光滑的情况，因此其先后顺序应该是CAB。
②相对于“牛顿第一定律”，笛卡尔的观点不够全面，即：没有对静止物体不受力时的情况做出描述；
（3）牛顿第一定律是在大量事实的基础上，通过推理抽象概括出来的。因此不能用实验来直接证明这一定律。
在图3声现象的探究中，探究真空不能传声时，绝对的真空我们无法直接获得，最终的结论是推理得出的，因此运用该方法的是B。
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、（1）1.75W；（2）2.5Ω～15Ω之间．
【解析】
（1）开关S1 断开，S2 和S3 闭合时，滑动变阻器R1 和R2 并联，滑动变阻器R1 两端的最大电压为5V，由I=U/R，可得流经R2 的电流I2 =U/R2=5V/20Ω=0.25A，∵电流表测干路中的电流，∴流经滑动变阻器R1 的最大电流I1 =0.6A-0.25A=0.35A，则滑动变阻器R_1 消耗的最大功率P1 =U1 I1 =5V×0.35A=1.75W；
（2）灯泡L的电阻RL =U2L/P=(4V)2/1.6W=10Ω，开关S1 闭合，S2 和S3 断开时，R1 与L串联，由电压表量程为0～3V，可知滑动变阻器R1 的最大电压为3V，则灯泡两端电压为2V，则电路中的最小电流I1 =2V/10Ω=0.2A；则滑动变阻器R1 的最大阻值R最大 =3V/0.2A=15Ω，当灯泡L两端电压为4V时，滑动变阻器R1 的最小电压为1V，此可求得电路中的最大电流I′1=4V/10Ω=0.4A，滑动变阻器R1 的最小阻值R最小 =1V/0.4A=2.5Ω，即滑动变阻器R1 允许的取值范围在2.5Ω～15Ω之间．
24、（1）100W （2）14 （3）120W
【解析】
（1）由电路图可知，开关接2、3时电路为两电阻串联电路，开关置于3、4时只有R1连入电路，比较两种情况下电路中的总电阻，根据P=可知其功率关系，功率大的加热状态，否则为保温状态；
（2）水箱装满水时水的体积和水箱的容积相等，根据m=ρV求出水的质量，根据W=Pt求出加热30min水吸收的热量，不考虑热损失W=Q吸，根据Q吸=cm△t求出水升高的温度．
（3）根据题意求出转27圈消耗的电能，根据P=求出点加热器实际加热功率．
【详解】
（1）由图甲知，开关S接“1、2”时电路断路为关；“2、3”时两电阻串联，接“3、4”时只有R1接入电路，电源电压一定，由P＝可知，接“2、3”时电阻最大，为低档，接“3、4”时电阻最小，为高档；由图乙知，高档功率可得R1的阻值：R1＝＝121Ω；由题知，R2＝3R1，低档发热功率：P低＝＝100W；（2）由图乙知，工作30min时，其中高档10min，低档20min，所以加湿器在高档正常工作时消耗的电能：W＝W高＝P高t高＝400W×10×60s＝2.4×105J．高档加热时产生的热量全部被水吸收即W高耗＝Q水＝2.4J,解得14.（3）电能表表盘上的参数2700r/kw.由题意得电能表的转盘在5min内转了27圈消耗的电能Wkwh kw∙h, 此时电阻R１的实际加热功率P0.12kw120W.
实验次数
电压U/V
电流I/A
小灯泡亮度
1
0.5
0.10
不亮
2
1.5
偏亮
3
2.5
0.28
正常
4
2.8
0.30
更亮
