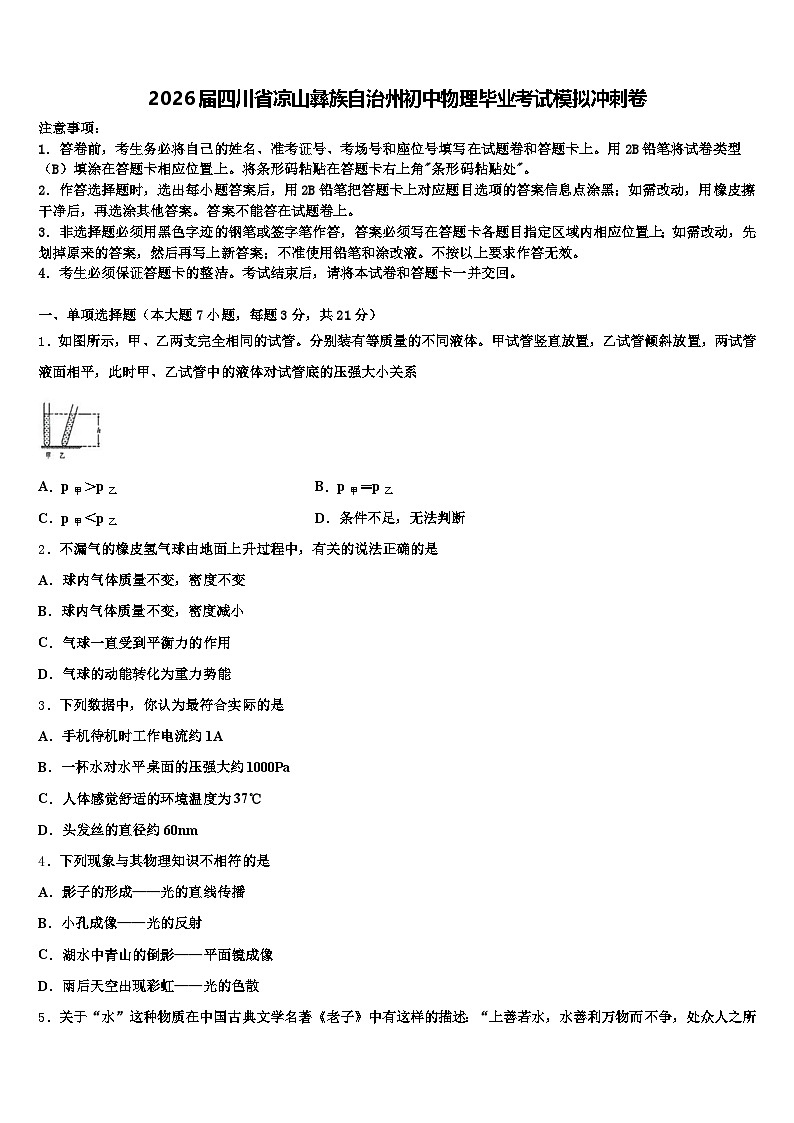

2026届四川省凉山彝族自治州初中物理毕业考试模拟冲刺卷（含答案解析）

这是一份2026届四川省凉山彝族自治州初中物理毕业考试模拟冲刺卷（含答案解析），共20页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示，甲、乙两支完全相同的试管。分别装有等质量的不同液体。甲试管竖直放置，乙试管倾斜放置，两试管液面相平，此时甲、乙试管中的液体对试管底的压强大小关系
A．p甲＞p乙B．p甲＝p乙
C．p甲＜p乙D．条件不足，无法判断
2．不漏气的橡皮氢气球由地面上升过程中，有关的说法正确的是
A．球内气体质量不变，密度不变
B．球内气体质量不变，密度减小
C．气球一直受到平衡力的作用
D．气球的动能转化为重力势能
3．下列数据中，你认为最符合实际的是
A．手机待机时工作电流约1A
B．一杯水对水平桌面的压强大约1000Pa
C．人体感觉舒适的环境温度为37℃
D．头发丝的直径约60nm
4．下列现象与其物理知识不相符的是
A．影子的形成——光的直线传播
B．小孔成像——光的反射
C．湖水中青山的倒影——平面镜成像
D．雨后天空出现彩虹——光的色散

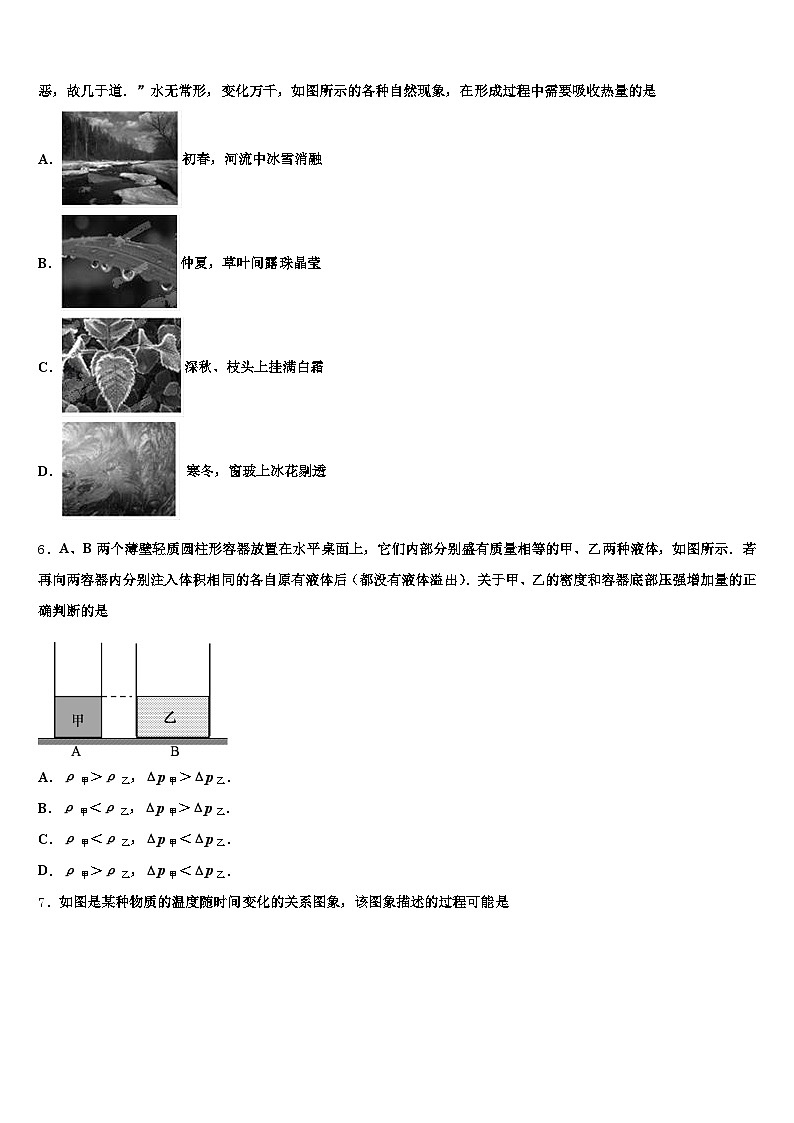

5．关于“水”这种物质在中国古典文学名著《老子》中有这样的描述：“上善若水，水善利万物而不争，处众人之所恶，故几于道．”水无常形，变化万千，如图所示的各种自然现象，在形成过程中需要吸收热量的是
A．初春，河流中冰雪消融
B．仲夏，草叶间露珠晶莹
C．深秋、枝头上挂满白霜
D． 寒冬，窗玻上冰花剔透
6．A、B两个薄壁轻质圆柱形容器放置在水平桌面上，它们内部分别盛有质量相等的甲、乙两种液体，如图所示．若再向两容器内分别注入体积相同的各自原有液体后（都没有液体溢出）．关于甲、乙的密度和容器底部压强增加量的正确判断的是
A．ρ甲＞ρ乙，Δp甲＞Δp乙．
B．ρ甲＜ρ乙，Δp甲＞Δp乙．
C．ρ甲＜ρ乙，Δp甲＜Δp乙．
D．ρ甲＞ρ乙，Δp甲＜Δp乙．

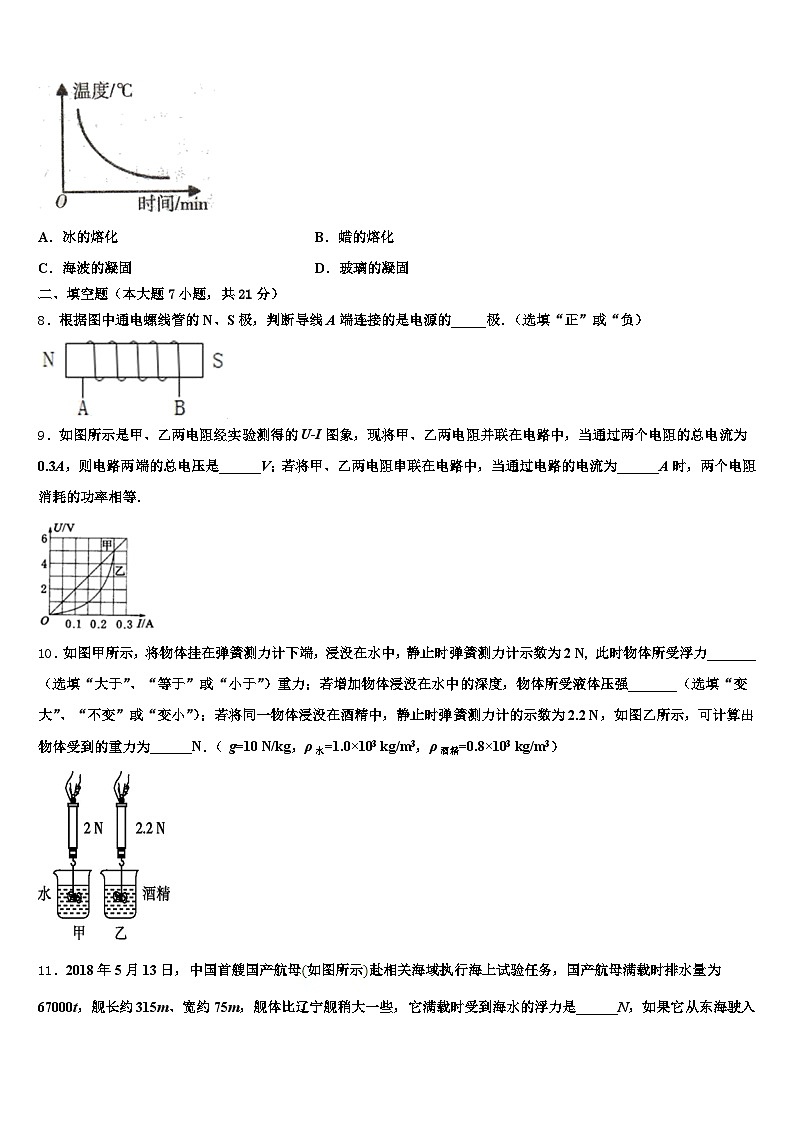

7．如图是某种物质的温度随时间变化的关系图象，该图象描述的过程可能是
A．冰的熔化B．蜡的熔化
C．海波的凝固D．玻璃的凝固
二、填空题（本大题7小题，共21分）
8．根据图中通电螺线管的N、S极，判断导线A端连接的是电源的_____极．（选填“正”或“负）
9．如图所示是甲、乙两电阻经实验测得的U-I图象，现将甲、乙两电阻并联在电路中，当通过两个电阻的总电流为0.3A，则电路两端的总电压是______V；若将甲、乙两电阻串联在电路中，当通过电路的电流为______A时，两个电阻消耗的功率相等．
10．如图甲所示，将物体挂在弹簧测力计下端，浸没在水中，静止时弹簧测力计示数为2 N, 此时物体所受浮力_______（选填“大于”、“等于”或“小于”）重力；若增加物体浸没在水中的深度，物体所受液体压强_______（选填“变大”、“不变”或“变小”）；若将同一物体浸没在酒精中，静止时弹簧测力计的示数为2.2 N，如图乙所示，可计算出物体受到的重力为______N．（ g=10 N/kg，ρ水=1.0×103 kg/m3，ρ酒精=0.8×103 kg/m3）
11．2018年5月13日，中国首艘国产航母如图所示赴相关海域执行海上试验任务，国产航母满载时排水量为67000t，舰长约315m、宽约75m，舰体比辽宁舰稍大一些，它满载时受到海水的浮力是______N，如果它从东海驶入长江，舰身会______选填“上浮一些”、“下沉一些”或“保持不变”。取
12．如图所示的电路中，当闭合开关S后，电路正常工作．两只电压表指针位置均为图乙所示，则电阻R1两端电压是_____V，R2两端电压是_____V．
13．中国人民解放军海军成立 70 周年之际，我国举行海上阅兵活动．海军舰艇采用前后编队形式（如图所示），而不采用“并排”航行，是因为当两舰艇并排高速行驶时，两舰艇之间液体流速________，压强________，容易发生碰撞事故．
14．小芳站在穿衣镜前1 m处，镜中的像与她相距_______；若她远离平面镜0.5 m，则镜中像的大小会________（选填“变大”、“变小”或“不变”）。
三、作图题（共7分）
15．利用如图所示的滑轮组，用300N向下的拉力将重为900N的物体匀速提升到高处（绳、滑轮的自重及摩擦不计），请画出滑轮组上绳的绕法。
16．“节约用水，人人有责”，如图甲是用水后及时关闭水龙头时的情景，水龙头手柄看作一个杠杆，按下关水，请你在图乙所示的示意图中画出阻力臂L2，并画出施加在A点的最小动力F1．
17．在图中，请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路．
四、实验题（本大题共5小题，共20分）
18．如图1所示，在探究“二力平衡的条件”实验中：
（1）在左、右两盘中同时加入一个100g的砝码，木块处于静止状态，此时木块两边所受的拉力_____（选填“相等”或“不相等”），这两个力是_____（选填“平衡”或“不平衡”）的
（2）保持两端砝码相等，把木块在水平桌面上扭转一个角度后释放，发现木块旋转后又恢复原状，说明二力平衡需要的条件之一是_____．
（3）在右盘中增加一个10g的砝码，发现木块仍处于静止状态，原因是_____．
（4）为减小实验误差，小茗同学对实验装置进行了如图2所示改进，他将系于小卡片（重力可忽略不计）的两根细线分别跨过左右支架上的滑轮，在线的两端挂上钩码，作用在小卡片上拉力的施力物体是___，为了验证只有作用在同一物体上的两个力才能平衡，在图2情况下，小茗下一步操作是____．
19．在做“测量盐水的密度”的实验中：如图是小明调节天平时的情景，请你指出他操作上的错误_____。
如图所示，甲、乙、丙图是小明纠正错误后调节好天平，按顺序进行实验的示意图，请你依据图中的数据将表格补充完整。
（3）以上实验中，密度的测量值比真实值_____（选填“偏大”或“偏小”）请你将甲、乙、丙的顺序调换一下，可以大大减小误差，你的顺序是_____。
20．某实验小组的同学用图甲所示器材测小灯泡电功率,待测小灯泡L的额定电压为3.8V额定功率小于1W,电源电压恒为6V，滑动变阻器R的规格为20Ώ 1A”,图甲所示是该实验小组没有连接完整的电路。
(1)请你用画笔代替导线,在图甲中把电路连接完整。
（__________）
(2)正确连接完电路,闭合开关后,发现无论怎么移动滑片,小灯泡不亮,电流表无示数,电压表示数明显,仔细检查,连续无误,那么出现该状况的原因应该是（______）
A．电流表内部断路了 B,灯泡的灯丝断了
C．灯座内部出现了短路 D．滑动变阻器的电阻线断了
(3)排出故障后,通过正确操作,当灯泡正常发光时,电流表示数如图乙所示,其值为____A，
小灯泡的额定功率为_____W。
(4)测出小灯泡的额定功率后,再测大于小灯额定电压下的实际功率,应将滑动变阻器的滑片向____(选填C"或"D”）端动。
(5)测量小灯泡的电功率不需要多次测量求平均值,原因是_____________
(6)图丙是该实验小组的同学测量小灯电功率的电路图,测量后他们对测量结果进行了误差分析,考虑电表本身对电路的影响。该电路主要是由于所测____________(选“电压”或“电流”)值偏大引起小灯跑电功率偏大的。
21．在“探究杠杆的平衡条件”的实验中：
（1）小明把杠杆组装完毕后，杠杆在如图甲所示位置静止．为了使实验时力臂与杠杆重合，下一步小明应该如何操作？_____
（2）若如图乙所示进行实验，此时杠杆能否保持平衡？_____，并写出判断依据：_____．
22．如图所示，在“探究物体的动能跟哪些因素有关”的实验中，一共做了甲、乙、丙三次实验：
（1）三次实验都要让小球由______状态开始滚下。
（2）小球沿斜面下滚的过程中，它的______能主要转化为______能，其动能大小是通过______（选填“小球高度”或“木块移动的距离”）来反映的。
（3）______和______两次实验，研究的是动能大小与速度的关系。
五、计算题（本大题共2小题，共13分）
23．市公交总公司新购买了一批电动公交车，部分数据如下表所示．
当该公交车电池储存的能量降低到充满电时的 20%以下时，就需要再次充电．请根据技术参数和具体要求，求解下列问题：该电动公交车充满电，储存的电能是多少焦？该公交车完成一次充电续驶里程（某一速度匀速行驶）150km 中，若消耗的电能均用于水平行驶做功，则该车行驶时受到的阻力多大？该公交车的运行线路没有明显的上下坡，运行 1 趟（从始发站到终点站）全程为 18km．经过测算，公交车以某一速度匀速行驶运行 1 趟，因停车需损失 5.44×106J 的电能．则该车充满一次电最多能跑几趟该公交线路？（结果保留整数）
24．北京时间 2018 年 12 月 8 日凌晨 2 时 23 分,中国在西昌卫星发射中心成功发射嫦娥四号探 测器,开启了中国月球探测的新旅程.图 17 是从嫦娥四号探测器分离出的玉兔 2 号月球车静止 在水平的月球表面时的情景,已知玉兔 2 号月球车的质量为 135kg,玉兔 2 号月球车在月球上的 重力只有在地球上的 1/6,车轮与月面间总的受力面积为 0.02m2。求:
此时刻玉兔2号月球车对月球表面的压强为多少Pa； 若玉兔2号月球车匀速直线前进3m用时 5s,牵引力的功率为27W,则玉兔2号月球车在此过程中受到的阻力为多少N。
六、综合能力题（本大题共3小题，共18分）
25．如图甲是检查驾驶员是否酒驾的电路原理，R为酒精气体传感器，其阻值随酒精气体浓度的变化曲线如下图乙，R0为定值电阻，电源电压不变．驾驶员酒驾检测时（_______）
A．气敏电阻R的阻值变大
B．电压表的示数变大
C．通过电阻R的电流变小
D．电阻R两端电压变大
选择理由：______
26．为了给立方体实心工件表面均匀地涂上某种油，需要用竖直向下的力F把漂浮在油面上的工件缓缓地压入油内，如图甲所示。收集有关数据并处理获得:工件的下底面与油面的距离为h，力F与h大小关系如图乙所示，小明觉得图中CB的延长线BA段是没有意义的。老师告诉他，力F为负值时，表明它的方向与原来的方向相反了.
分析BC段:随着h的增大，工件所受的浮力大小将___________，油对工件下底面的压强大小将________（以上两空均选填“变大”、“变小”或“不变”）；若A点的坐标为（–400，0），则从图像分析可知工件的重力大小是________N；通过分析和计算可知，这种油的密度为______kg/m3，该工件的密度为_______g/cm3 （g=10N/kg）。
27．如图是某同学制作的简易温控装置，变阻器R的最大电阻为200Ω，Rt是热敏电阻，其阻值与温度t的关系如下表所示．当电磁继电器（电阻不计）的电流超过18mA时，衔铁被吸合，加热器停止加热，实现温控．加热器的功率是1000W，所用电源为家用交流电．
（1）电磁继电器是利用_____（选填“电生磁”或“磁生电”）来工作的．Rt的阻值随着温度的降低逐渐_____．
（2）闭合开关S后发现电路有断路的地方．该同学将一个电压表接到ab两点时指针不偏转，接到ac两点时指针偏转，断路处在_____之间（选填“ab“或“bc“）．
（3）为使该装置能对30℃～70℃之间任意温度进行控制，电源E用_____节干电池．若在50℃时衔铁被吸合，应将滑动变阻器R的阻值调到_____Ω．将调节好的装置（50℃衔铁被吸合）放在容积为100m3的密闭保温容器中，已知空气的比热容为1000J（/kg•℃），密度为1.3kg/m3，则容器中的空气从30℃加热到空气达到的最高温度至少需要_____s．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
由图可知，甲容器中的液体体积要比乙容器小，因液体质量相同，所以根据ρ＝可知，甲液体的密度比乙液体密度大，即ρ甲＞ρ乙；又因为两试管中液面等高，所以由液体压强公式p＝ρgh可知，p甲＞p乙。
2、B
【解析】
AB、气球升空过程中，只是位置的改变，球内气体的质量不变；大气压随高度的升高而减小，气球升空过程中，气球外的气压减小，为保证内外压强相等，所以球的体积增大来减小球内压强，气体的质量不变，体积越大，所以密度越小，故A错、B正确；
C、气球上升时气球受到的浮力大于重力，故C错；
D、因为气球受到的浮力大于重力，所以气球上升，气球的高度越来越大，重力势能越来越大，气球的动能没有转化为重力势能，故D错。
3、B
【解析】
A. 手机待机时工作电流约0.018A，故A不符合实际；
B. 茶杯与桌面的接触面积大约是30cm2,茶水和杯子的总重大约是3N.则茶杯对水平桌面的压强：p====1000Pa.故此选项符合实际。
C. 人体感觉舒适的环境温度为23℃，故C不符合实际；
D. 头发丝的直径约60µm,故D不符合实际；
4、B
【解析】
根据光的直线传播、反射和折射形成的有关光现象解答即可．
【详解】
A．光在同一均匀介质中沿的直线传播，遇到障碍物形成影子，故A正确；
B．小孔成像是光直线传播现象，故B现象与其物理知识不相符，符合题意；
C．湖水中青山的倒影是平面镜成像，是由光的反射形成的，故C正确；
D．雨后天空出现的彩虹，是由光的色散形成的，故D正确；
故选B．
5、A
【解析】
A、冰雪消融，是物质从固态变为液态是熔化过程，熔化吸收热量，故A符合题意．
B、露水是空气中的水蒸气遇冷变成的小水珠，是液化过程，液化放热，故B不符合题意．
C、霜是空气中的水蒸气遇冷直接变成的小冰晶，是凝华过程，凝华放热，故C不符合题意．
D、冰花是室内的水蒸气遇冷直接变成的小冰晶，是凝华过程，凝华放热，故D不符合题意．
6、A
【解析】
BC．由图知道，容器底面积S甲p乙，在两容器中分别注入体积AD．相同的液体时，由于S甲△h乙，则甲、乙的容器底部压强增加量是：△p甲 =ρ甲 g△h甲，△p乙 =ρ乙 g△h乙，又因为ρ甲 >ρ乙，即△p甲>△p乙，故A正确，D错误．
7、D
【解析】
由图可知温度随时间的增加而降低，所以是凝固过程，AB错误；图象呈现的是一条温度随时间的变化，一直处于下降趋势的曲线，没有固定的凝固点，而非晶体没有凝固点，海波是晶体，可以排除C，玻璃是非晶体故图中的是玻璃的凝固图象，D正确．
二、填空题（本大题7小题，共21分）
8、负
【解析】
已知通电螺线管的左端是N极，右端是S极，据由安培定则可知，用右手握住通电螺线管，让大拇指指向左侧，此时四指所知的方向即为电流的方向．如图所示：
由此可知，导线B端连接的是电源的正极，导线A端连接的是电源的负极．
9、2 0.25
【解析】
（1）将甲、乙两电阻并联在电路中，当通过两个电阻的总电流为0.3A时，因并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，则由图象可知，当U=2V时，通过甲的电流为0.1A、通过乙的电流为0.2A时，符合I=I甲+I乙=0.3A；
（2）将甲、乙两电阻串联在电路中时，因串联电路中各处的电流相等，所以，由P=UI可知，当两电阻两端的电压相等时，它们消耗的电功率相等，由图象可知，当电路中的电流I=0.25A时，两电阻两端的电压均为5V，它们消耗的电功率相等；
10、小于 变大 3
【解析】
物体受到的浮力：F浮=G−F′=G−2N，所以此时物体所受浮力小于其自身重力；若增加物体浸没在水中的深度，根据P=物体所受液体压强变大；如图乙所示，可计算出物体受到的浮力为G-=G-2.2N，即物体在酒精中比浸没在水中时，浮力减小了0.2N，-=0.2N，1.0×103kg/m3×10N/kg-0.8×103kg/m3×10N/kg=0.2N，=1.0，在水中时的浮力为1.0×103kg/m3×10N/kg=1.0×103kg/m3×10N/kg=1N，体受到的重力为G物=1N+2=3N。
11、下沉一些
【解析】
轮船的排水量即轮船排开水的质量，所以它满载时受到海水的浮力是
；
根据漂浮条件，航母所受浮力等于其重力，航母的重力不变，航母从东海驶入长江，所受浮力大小不变，根据阿基米德原理可得，浮力大小不变，液体的密度变小，航母排开液体的体积变大，所以舰身会下沉一些。
本题考查了阿基米德原理、物体浮沉条件的应用，注意：如果它从东海驶入长江，仍然处于漂浮状态，浮力等于重力，重力不变，浮力不变，液体的密度减小，排开水的体积增大；反之，如果它从长江驶入东海，液体的密度增大，则排开水的体积减小；这是易错点，要注意辨析。
12、4.8 1.2
【解析】
电压表V1测量的是电源电压,选的是0∼15V的量程,分度值为0.5V,根据指针位置,电压表V1读数为8V；电压表V2测量的是R2两端的电压，选的是0∼3V的量程，分度值为0.1V，根据指针位置，电压表读数为1.6V；根据串联电路的电压关系,电阻R1两端的电压：U1＝U−U2＝8V−1.6V＝6.4V.
分析电路图，先确认电压表的测量对象，再确定电压表的量程，读出电压表的示数，根据串联电路的电压关系求解．
13、大 小
【解析】
流体压强和流速的关系：流速大的地方压强小，流速小的地方压强大；两船并排行驶时，两船之间的水流速变大，中间压强要小于外面的压强，从而使两船逐渐靠近，有相撞的危险．
14、2 不变
【解析】
根据平面镜成像特点可知，像和物距离平面镜的距离是相等的，物到像的距离是物到平面镜距离的两倍，因为小明距平面镜的距离是1m，像与他之间的距离是；平面镜所成的像与物体是等大的，当人远离平面镜时，视觉上感觉像在变小，但实际上像的大小并没有变．所以若他远离平面镜后退0.5m，他在平面镜中像的大小不变．
故答案为：2m；不变．
【点睛】人的视觉感觉总是近大远小，即离像近感觉大，离像远感觉小，像的真实大小总与物相同。
三、作图题（共7分）
15、
【解析】
分析：要解决此题，需要掌握滑轮组的省力特点：滑轮组由几段绳子承担物重，提起绳子的力就是物重的几分之一．
首先根据拉力和物重确定绳子的段数，后确定绳子的绕法．
解答：解：此滑轮组承担物重的绳子的段数为：
同时用力方向向下．
故答案为：
16、
【解析】
试题分析：力臂是支点到力的作用线的距离，从支点O向力F2的作用线所作的垂线段就是阻力臂L2；在A点的动力最小时，就是力臂最大时，最大的力臂就是支点与力的作用点的连线，这个力通过力的作用点垂直于力臂，如上图所示．
【考点定位】力和力臂的画法
17、
【解析】
首先辨别图中三根线地线、火线、零线．（1）灯泡的接法：火线先进入开关，经灯泡连到零线上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故；既能控制灯泡，又能更安全．（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．如图所示：
四、实验题（本大题共5小题，共20分）
18、相等 平衡 二力在同一直线上 木块与桌面之间有摩擦 细线 将卡片剪开
【解析】
（1）在左、右两盘中同时加入一个100g的砝码，木块处于静止状态，属于平衡状态，此时木块两边所受的拉力相等，这两个力是平衡的；
（2）保持两端砝码相等，把木块在水平桌面上扭转一个角度后释放，发现木块旋转后又恢复原状，说明二力平衡需要的条件之一是二力在同一直线上．
（3）在右盘中增加一个10g的砝码，发现木块仍处于静止状态，这是因为木块与桌面之间有摩擦，此时木块在摩擦力和两个拉力作用下处于平衡．
（4）如图改进后，在线的两端挂上钩码，作用在小卡片上拉力的施力物体是细线；为了验证只有作用在同一物体上的两个力才能平衡，在图2情况下，应将卡片剪开，使其变为两个物体．
19、游码没归零就调节平衡螺母 杯的质量ml/g 盐水的体积V/cm3 72 1.05×103 偏大 乙、丙、甲
【解析】
根据题中“在做“测量盐水的密度”的实验中”可知，本题是“测量盐水的密度”的实验，考查了实验原理及天平和量筒的使用及读数，同时考查了密度的计算及实验误差的分析。通过判断质量和体积的测量过程，判断测量误差，从而可以判断密度的误差；根据测量盐水密度的正确操作步骤解答。
【详解】
（1）如图，小明调节天平时，游码没归零就调节平衡螺母是错误的。
（2）由甲图可知，空烧杯的质量m1=20g+10g=30g，故表格的表头为：空烧杯的质量为m1/g；由图乙可知，烧杯和盐水的总质量m2=50g+20g+2g=72g；由图丙可知，量筒的分度值为2mL，盐水的体积V=40mL=40cm3，故表头为盐水的体积V/cm3；
根据可得，盐水的密度；
实验表格如下：
（3）当将烧杯中的盐水全部倒入量筒中时，并不能倒干净，所以体积测量偏小，根据密度公式得所测密度偏大；
测量盐水的密度时，应该首先测量烧杯和盐水的总质量m2，把适量的盐水倒入量筒中，读出其体积V，再测量出烧杯和剩余盐水的质量m1，故操作的正确顺序是：乙丙甲。
20、 B 0.2 0.76 右 灯在不同电压下的功率不同 电流
【解析】
（1）待测小灯泡L的额定电压为3.8V，故电压表选用大量程与灯并联，额定功率小于1W，根据，灯的额定电流小于：，故电流表选用小量程与灯串联，变阻器按一上一下接入电路中，如下所示：
（2）A．若电流表内部断路了，整个电路断路，两表都没有示数；不符合题意；
B．若灯泡的灯丝断了，灯不发光，电流表没有示数，电压表串联在电路中测电源电压，电压表有示数，符合题意；
C．若灯座内部出现了短路，电压表没有示数，电路为通路，电流表有示数，不符合题意；
D．若滑动变阻器的电阻线断了，整个电路断路，两表都没有示数；不符合题意；
（3）排出故障后，通过正确操作，当灯泡正常发光时，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，其值为0.2A，小灯泡的额定功率为：；
（4）灯在额定电压下的功率为额定功率，当灯的电压大于额定电压时，灯的实际功率大于额定功率，测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，应增大灯的电压，减小变阻器的电压，故将滑动变阻器的滑片向右端滑动；
（5）测量小灯泡的电功率不需要多次测量求平均值，原因是：灯在不同电压下的功率不同；
（6）图丙中，电压表与灯并联，电压表测量灯的电压是准确的，根据并联电路电流的规律，电流表示数大于通过灯的实际电流，引起该实验所测小灯泡电功率偏大。
21、需要将平衡螺母向右调节 能 由图可知，动力和阻力使杠杆转动方向相反，根据杠杆的平衡条件：F1L1＝F2L2，杠杆可以平衡
【解析】
（1）杠杆在水平位置平衡后，支点到力的作用点的距离就是力臂；在调节杠杆平衡时，应将平衡螺母向较高的一端调节；
（2）杠杆受力的方向不同，但动力和阻力使杠杆转动方向相反，根据杠杆平衡条件杠杆可以保持平衡．
【详解】
（1）小明把杠杆组装完毕后，杠杆在如图甲所示位置静止．为了使实验时力臂与杠杆重合，下一步小明应该如此操作：为了便于测量力臂，应使杠杆在水平位置平衡，由图知，右端偏高，为使杠杆在水平位置平衡，需要将平衡螺母向右调节；
（2）若如图乙所示进行实验，此时杠杆能保持平衡，由图可知，动力和阻力使杠杆转动方向相反，根据杠杆的平衡条件：F1L1＝F2L2，杠杆可以平衡．
22、静止 重力势 动 木块移动的距离 乙 丙
【解析】
(1)三次实验都要让小球由静止状态开始滚下。
(2)[2][3][4]小球沿斜面下滚的过程中，它的质量不变，高度变小，重力势能减小，速度变大，动能变大，所以此过程中重力势能主要转化为动能，其动能大小是通过木块移动的距离来反映的。
(3)[5][6]要研究的是动能大小与速度的关系应该保持小球的质量不变而改变其速度，即让小球从不同高度滑下，故乙和丙是研究的是动能大小与速度的关系。
五、计算题（本大题共2小题，共13分）
23、（1）3.6×108J；（2）1920N；（3）7 趟
【解析】
（1）电动公交车充满电，储存的电能：W=UIt=400V×250A×3600s=3.6×108J；
（2）电动公交车匀速行驶，阻力与牵引力平衡，即f=F，牵引力做功W′=Fs=fs，公交车电池储存的能量降低到充满电时的20%以下时，就需要再次充电，所以80%W=W′，所以： 80%W=Fs=fs，即：3.6×108J×80% =f×150×1000m，f=1920N；
（3））行驶1趟公交车耗能：W1=Fs'+W损=fs'+W损=1920N×1.8×104m+5.44×106J=4.0×107J，充满一次电最多能跑趟数：n=≈7（趟）．
24、 (1) 11250Pa (2) 45N
【解析】
(1)玉兔2号月球车在月球上受到的重力为G月=G地=mg=×135kg×10N/kg=225N，则其对月球表面的压强为p====11250Pa。
(2)根据P=，则玉兔2号月球车前进5s牵引力做的功为W=Pt=27W×5s=135J，再由W=Fs得牵引力大小为F===45N，因玉兔2号月球车在此过程中匀速前进，所以其受到的阻力等于牵引力，即f=F=45N。
六、综合能力题（本大题共3小题，共18分）
25、B 从图乙中可知当检测酒精气体浓度增大时，酒精气体传感器R阻值减小，电路的总电阻减小，根据可知电路中电流变大，通过电阻R的电流变大， 根据U=IR可知R0两端电压变大，即电压表示数变大，根据串联电路中总电压等于各分电压之和可知电阻R两端电压变小．
【解析】
由电路图知，电阻R0与R串联，电压表测电阻R0两端电压，由图象找出电阻R的阻值随酒精气体浓度变化而变化的关系，根据串联电路电阻的特点求出总电阻的变化，由欧姆定律判断电路电流如何变化，由U=IR可知电压表示数如何变化，根据串联电路的电压特点可知R两端的电压变化．
【详解】
由电路图知，电阻R0与R串联，电压表测电阻R0两端电压，由图象可知，当检测酒精气体浓度增大时，酒精气体传感器R阻值减小，电路的总电阻减小，故A错误；
根据可知电路中电流变大，通过电阻R的电流变大，故C错误；
根据U=IR可知R0两端电压变大，即电压表示数变大，故B正确；
串联电路中总电压等于各分电压之和，电阻R两端电压变小，故D错误．
故选B．
26、变大 变大 400 0.8×103kg/m3 320kg/m3
【解析】
(1)在BC段中随着h的增大,工件排开油的体积也随之增大,根据浮力公式F浮=ρ油gV排可知受到的浮力将变大。
根据p=ρgh可知工件下底面的压强大小将变大。
(2) A点的坐标为（–400，0），由图象知，当浸入深度为0时，即在空气中，要用400N的力向上提起,所以工件的重力G=400N。
(3)工件的质量m== =40kg，
物体的边长为a=0.5m,则体积V=(0.5m)3=0.125m3.
该工件的密度ρ= ==320kg/m3.
根据F浮=ρ液gV排=ρ液gV可得：
ρ油= = =0.8×103kg/m3
27、电生磁 增大 bc 3 121.9 2600
【解析】
（1）电磁继电器是根据电流的磁效应制成的；根据表格数据可知Rt的阻值随着温度的变化而变化情况；
（2）电压表指针不偏转，说明断路在电压表两接线柱之外的位置；电压表指针偏转，说明电压表与电源两极是连通的，其断路处在两接线柱之间；
（3）由于电磁继电器（电阻不计）的衔铁被吸合的电流不变，当温度为30℃时，热敏电阻Rt的阻值最大，根据欧姆定律求出热敏电阻Rt两端的电压，
知道一节干电池的电压为1.5V，从而可以求出需要的干电池的节数；
先求出电源电压，再利用欧姆定律和串联电路电阻的特点求出滑动变阻器R接入电路的阻值；根据求出密闭保温容器中空气的质量，再根据和求出需要的加热时间．
【详解】
（1）电磁继电器的核心部件是电磁铁，通电时有磁性，断电时无磁性，是根据电流的磁效应制成的，即利用电生磁来工作的．
由表格数据可知，温度t越低，热敏电阻Rt的阻值越大，即Rt的阻值随着温度的降低逐渐增大．
（2）该同学将一个电压表接到ab两点时指针不偏转，说明ab两点之间是连通的，断路在ab两点之外的位置；
将电压表接到ac两点时指针偏转，说明电压表与电源两极是连通的，其断路处在bc之间．
（3）由于电磁继电器（电阻不计）的衔铁被吸合的电流不变，
当温度为30℃时，热敏电阻Rt的阻值最大，其阻值，
由得，热敏电阻Rt两端的电压：
，
由于一节干电池的电压为1.5V，所以需要的干电池的节数：，
所以，n取3节，即电源E用3节干电池．
电源E的电压：，
此时电路总电阻：，
由表格数据可知，在温度为50℃时，热敏电阻，
根据串联电路电阻特点可知，滑动变阻器R接入电路的阻值：
．
由得，密闭保温容器中空气的质量：
，
则容器中的空气从30℃加热到空气达到的最高温度吸收的热量：
，
由题意知，加热器消耗的电能，
再根据得，需要的加热时间：
．
_____
杯和盐水的总质量m2/g
_____
盐水的密度ρ/kg·m-3
30
_____
40
_____
整备质量(空车质量)
1.32×104kg
一次充电续航里程(某一速度匀速行驶)
150km
电池总电压
400V
电池总容量
250A·h
t/℃
30.0
40.0
50.0
60.0
70.0
Rt/Ω
219.5
164.5
128.1
101.8
82.9
杯的质量ml/g
杯和盐水的总质量m2/g
盐水的体积V/cm3
盐水的密度ρ/kg·m-3
30
72
40
1.05×103
