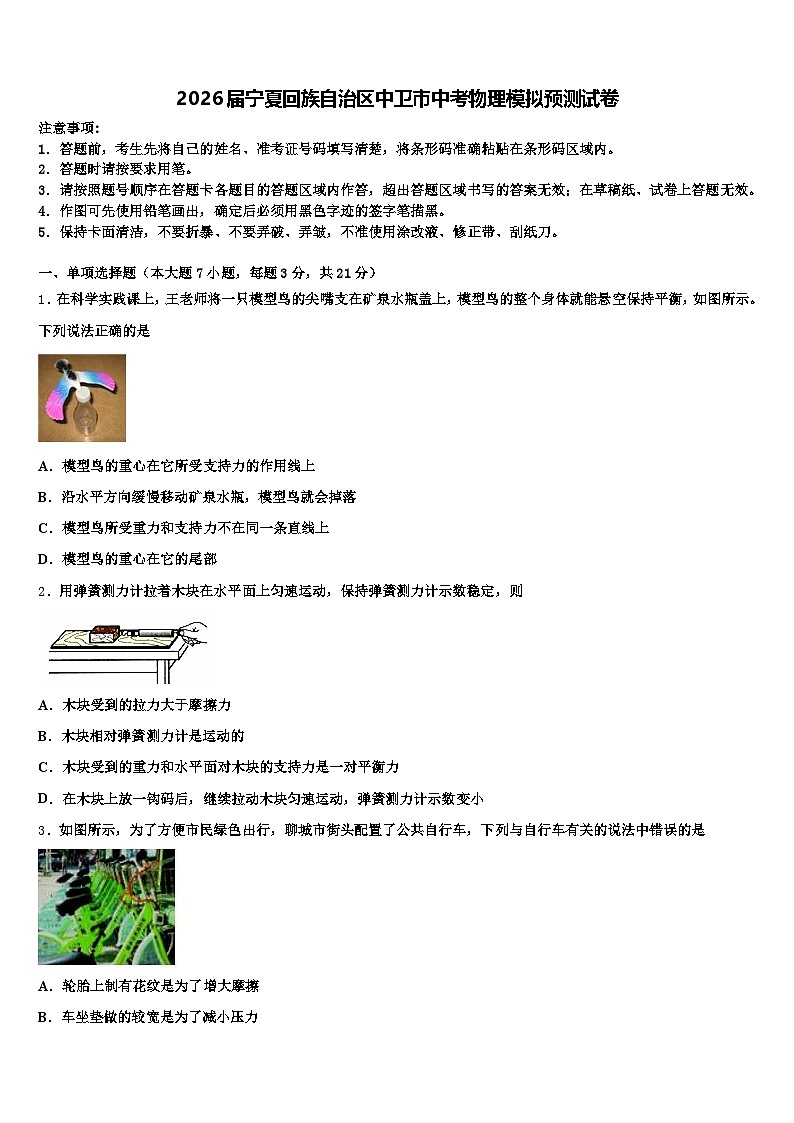

2026届宁夏回族自治区中卫市中考物理模拟预测试卷（含答案解析）

这是一份2026届宁夏回族自治区中卫市中考物理模拟预测试卷（含答案解析），共17页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．在科学实践课上，王老师将一只模型鸟的尖嘴支在矿泉水瓶盖上，模型鸟的整个身体就能悬空保持平衡，如图所示。下列说法正确的是
A．模型鸟的重心在它所受支持力的作用线上
B．沿水平方向缓慢移动矿泉水瓶，模型鸟就会掉落
C．模型鸟所受重力和支持力不在同一条直线上
D．模型鸟的重心在它的尾部
2．用弹簧测力计拉着木块在水平面上匀速运动，保持弹簧测力计示数稳定，则
A．木块受到的拉力大于摩擦力
B．木块相对弹簧测力计是运动的
C．木块受到的重力和水平面对木块的支持力是一对平衡力
D．在木块上放一钩码后，继续拉动木块匀速运动，弹簧测力计示数变小
3．如图所示，为了方便市民绿色出行，聊城市街头配置了公共自行车，下列与自行车有关的说法中错误的是
A．轮胎上制有花纹是为了增大摩擦
B．车坐垫做的较宽是为了减小压力

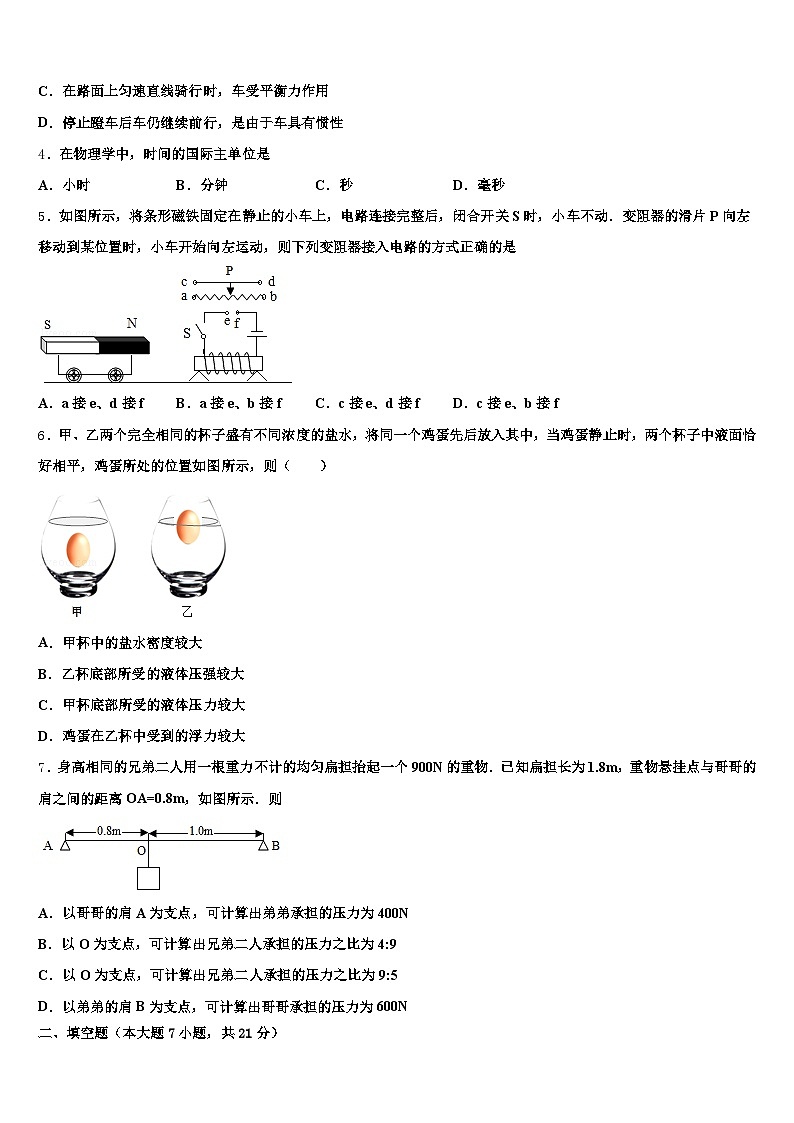

C．在路面上匀速直线骑行时，车受平衡力作用
D．停止蹬车后车仍继续前行，是由于车具有惯性
4．在物理学中，时间的国际主单位是
A．小时B．分钟C．秒D．毫秒
5．如图所示，将条形磁铁固定在静止的小车上，电路连接完整后，闭合开关S时，小车不动．变阻器的滑片P向左移动到某位置时，小车开始向左运动，则下列变阻器接入电路的方式正确的是
A．a接e、d接fB．a接e、b接fC．c接e、d接fD．c接e、b接f
6．甲、乙两个完全相同的杯子盛有不同浓度的盐水，将同一个鸡蛋先后放入其中，当鸡蛋静止时，两个杯子中液面恰好相平，鸡蛋所处的位置如图所示，则（ ）
A．甲杯中的盐水密度较大
B．乙杯底部所受的液体压强较大
C．甲杯底部所受的液体压力较大
D．鸡蛋在乙杯中受到的浮力较大
7．身高相同的兄弟二人用一根重力不计的均匀扁担抬起一个900N的重物．已知扁担长为1.8m，重物悬挂点与哥哥的肩之间的距离OA=0.8m，如图所示．则
A．以哥哥的肩A为支点，可计算出弟弟承担的压力为400N
B．以O为支点，可计算出兄弟二人承担的压力之比为4:9
C．以O为支点，可计算出兄弟二人承担的压力之比为9:5
D．以弟弟的肩B为支点，可计算出哥哥承担的压力为600N
二、填空题（本大题7小题，共21分）

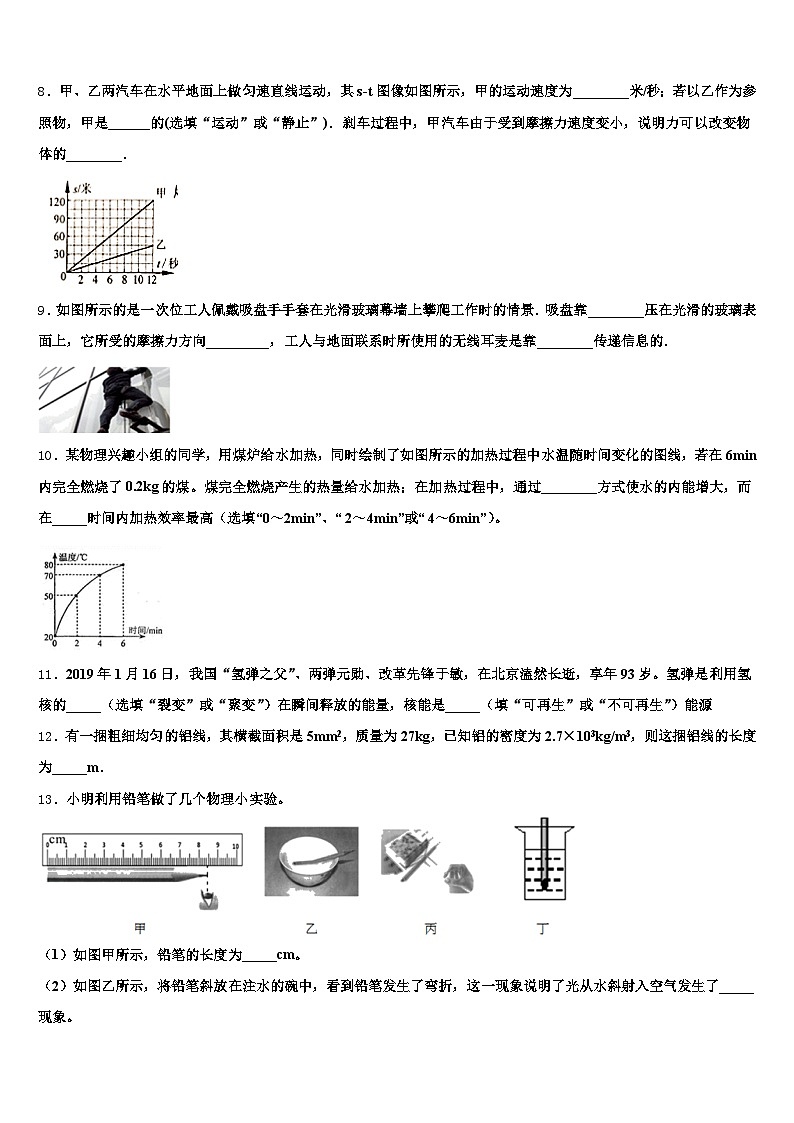

8．甲、乙两汽车在水平地面上做匀速直线运动，其s-t图像如图所示，甲的运动速度为________米/秒；若以乙作为参照物，甲是______的(选填“运动”或“静止”)．刹车过程中，甲汽车由于受到摩擦力速度变小，说明力可以改变物体的________．
9．如图所示的是一次位工人佩戴吸盘手手套在光滑玻璃幕墙上攀爬工作时的情景．吸盘靠________压在光滑的玻璃表面上，它所受的摩擦力方向_________，工人与地面联系时所使用的无线耳麦是靠________传递信息的．
10．某物理兴趣小组的同学，用煤炉给水加热，同时绘制了如图所示的加热过程中水温随时间变化的图线，若在6min内完全燃烧了0.2kg的煤。煤完全燃烧产生的热量给水加热；在加热过程中，通过________方式使水的内能增大，而在_____时间内加热效率最高（选填“0～2min”、“ 2～4min”或“ 4～6min”）。
11．2019年1月16日，我国“氢弹之父”、两弹元勋、改革先锋于敏，在北京溘然长逝，享年93岁。氢弹是利用氢核的_____（选填“裂变”或“聚变”）在瞬间释放的能量，核能是_____（填“可再生”或“不可再生”）能源
12．有一捆粗细均匀的铝线，其横截面积是5mm2，质量为27kg，已知铝的密度为2.7×103kg/m3，则这捆铝线的长度为_____m．
13．小明利用铅笔做了几个物理小实验。
（1）如图甲所示，铅笔的长度为_____cm。
（2）如图乙所示，将铅笔斜放在注水的碗中，看到铅笔发生了弯折，这一现象说明了光从水斜射入空气发生了_____现象。
（3）如图丙所示，把一本厚厚的书放在桌面上，然后在书和桌面间垫几支相同的圆柱形铅笔，用橡皮筋可以轻易拉动书，书由静止开始运动说明力可以改变物体的_____。
（4）如图丁所示，将一些细铜丝绕在铅笔下端，制成一个简易密度计。如将此密度计先后放人水和某液体中，浸入部分长度之比为4：5，则该液体的密度为_____kg/m3（细铜丝体积忽略不计）。
14． “嫦娥一号”探月卫星在距月球表面200km高度经过多次“刹车制动”，最终绕月球做匀速圆周运动．卫星“刹车制动”时，沿运动方向喷射高温气体，高温气体对卫星施加制动力，这说明_____的．在绕月球做匀速圆周运动时，卫星受力_____（选填“平衡”或“不平衡”）．
三、作图题（共7分）
15．如图甲是地铁里的自动扶梯。在人踏入电梯开始不久，先随电梯一起往前匀速直线运动一段距离，然后电梯的台阶再缓缓升起，带动人一起往斜上方做匀速直线运动。请在乙图中分别画出人在这两个阶段的受力示意图。
（______）
16．如图所示，某同学用安培定则判断通电螺线管的磁极，请你在图中标出导线中的电流方向和螺线管的N、S极．
（_________）
17．如图是人眼看见A′物体在平面镜中的像A′的示意图，请确定物体A的位置并画出入射光线．
四、实验题（本大题共5小题，共20分）
18．在探究“电流通过导体产生的热量与哪些因素有关”时，把两段电热丝A、B分别放在如图所示的甲、乙两个完全相同的烧瓶中，并接入电路。在烧瓶中加入质量、初温均相同的煤油，再分别插入相同的温度计。闭合开关通电一段时间，可以通过观察温度计示数的变化，了解电热丝产生热量的多少。已知A、B两电热丝的电阻分别为RA、RB，且RA＞RB．这个方案是用来探究_____相同时，电流通过电热丝产生的热量与_____大小的是否有关。
19．用如图所示装置模拟人眼成像情况，此时烛焰在光屏上成清晰的像。
（1）实验时，应使烛焰、凸透镜和____________的中心位于同一高度上；
（2）图中物距u应满足的条件是u_________2f (填“=”、“＞”或“＜”）；
（3）当蜡烛远离凸透镜时，烛焰的像将_______（填“靠近”或“远离”）凸透镜。
20．小明想探究“物体受到的浮力与其形状是否有关”。他找来薄铁片、烧杯和水进行实验。实验步骤如下：
步骤一：将铁片放入盛水的烧杯中，铁片下沉至杯底。
步骤二：将铁片弯成“碗状”再放入水中，它漂浮在水面上。
（1）通过分析可知，第一次铁片受到的浮力_____第二次铁片受到的浮力（选填“大于”“等于”或“小于”）；
（2）小明得出：物体受到的浮力与其形状有关。小明得出错误结论的原因是：他只关注了铁片_____的改变，忽视了_____对浮力大小的影响。
21．学习了密度知识后，同学们准备测量物质的密度，选取的器材有：酸奶、量筒、天平（带砝码）、烧杯。
小新和小洋同学分别设计了一种测量酸奶密度的实验方案：
方案一：
（1）用调好的天平测出空烧杯的质量m1；
（2）向烧杯中倒入一些酸奶，测出它们的总质量m2；则这些酸奶的质量为_____；
（3）再将烧杯中酸奶倒入量筒中，测出酸奶的体积V；
（4）计算出酸奶的密度ρ。
方案二：
（1）用调好的天平测出装有适量酸奶的烧杯的总质量m1；
（2）将烧杯中的一部分酸奶倒入量筒中，记下量筒中酸奶的体积V；
（3）测出烧杯和剩余酸奶的总质量m2；计算出酸奶的密度ρ＝_____。
分析与交流发现：方案一中测量体积偏_____，测出密度偏_____。（选填“大”、或“小”）
22．实验室有如下器材：天平（含砝码）、量筒、烧杯（2个）、弹簧测力计、金属块、细线（质量和体积不计）、足量的水（密度已知）、足量的未知液体（密度小于金属块的密度）．
一组同学选用上述一些器材测量金属块的密度：
①在量筒内装入一定量的水，把金属块浸没在水中，如图甲；
②将天平放在水平桌面上，游码拨到零刻度线处，发现指针偏转如图乙，为使横梁在水平位置平衡，应将平衡螺母向_____移动；
③取出量筒中的金属块直接放在左盘，向右盘加减砝码并移动游码使天平重新平衡，如图丙，金属块的质量为_____g，则其密度是_____kg/m3，利用该步骤所测密度值比金属块实际密度值_____（选填“偏大”或“偏小”）．二组同学选用上述一些器材，设计了一种测量未知液体密度的实验方案
选用器材：弹簧测力计、金属块、细线、水、烧杯（2个）、未知液体
实验步骤：
①用弹簧测力计测金属块在空气中的重力G；
②用弹簧测力计测金属块浸没在未知液体中（未接触烧杯底）的示数；
③用弹簧测力计将金属块_____；
④未知液体密度的表达式：ρ＝_____（用字母表示，已知水的密度为）
五、计算题（本大题共2小题，共13分）
23．如图甲为升降机电路的部分原理图．电源电压恒为6V，R0为定值电阻，电压表量程为0～3V，压敏电阻R1的阻值与所受压力大小的关系如图乙所示．
（1）压敏电阻所受压力为0时，电阻R1的阻值为多少？
（2）压敏电阻所受压力为0时，电压表示数为2V，电阻R0的阻值为多少？
（3）在电路正常工作时，此压敏电阻能承受的最大压力为多少？
24．如图所示的电路中，电源电压保持不变，电阻R2的阻值为10Ω．闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A．求：
（1）电源电压；
（2）电阻R1的阻值；
（3）电路消耗的总电功率．
六、综合能力题（本大题共3小题，共18分）
25．阅读短文，回答问题
无人机作为空中平台，以高分辨率高速摄像机、轻型光学相机、激光扫描仪等设备获取信息，用计算机对 图像信息进行处理，并按照一定精度要求制作成图像。无人机航拍影像具有高清晰、高现实性的优点。下表 是某小型无人机的部分参数：
（电池容量=放电电流×放电时间，例如，1mAh 是指以 1mA 的电流能连续工作 1h。帧•秒-1 是指每秒拍摄的画面数）
小轿车在高速公路上限速 120km/h．如图甲所示，交警部门利用无人机进行高速公路通行情况的实时监 测．一辆小轿车在通行 0.5m 的过程中，高速摄像机拍摄帧数为 110 帧，据此判断小轿车是否超速？________（选填“是”或“否”）．如图乙，是无人机竖直向上运动的 v-t 图象，由图象可知，在 0～5s 内，无人机受到的升力_______（选填“大于”、“小于”或“等于”）重力．电动机是控制无人机飞行状态的关键动力设备，当它正常工作时，12s 内消耗的电能是___J．已 知电动机消耗的功率是电源总功率的 50%，则无人机在空中以额定功率飞行的时间不能超过____h．
26．如图(a)所示，电源电压为6伏且保持不变，电阻R1阻值为10欧，电流表A和A1是两个相同的电表。闭合电键S后，电流表A的示数如图(b)所示。求：
通过R1的电流I1。通电10秒钟电流通过R2所做的功。现用标有“60Ω 3A”和“20Ω 2A”字样的滑动变阻器，则当选用标有哪种字样的滑动变阻器替换R1，将电流表A1串联接入_____点处时(选填“M”成“N")，在移动变阻器滑片P的过程中能使电流表A1与A示数的比值最小，求电流表A1与A示数的最小比值及此时滑动变阻器消耗的功率P。
27．下面是关于潜艇在水下航行一些知识．
（1）潜艇的对外通信，属于世界性的难题．由于潜艇往往潜航在数十乃至百米以下的深水区域，由于水或海水是______（填“导电”或“不导电”）的，因此自然水体对电磁波会______（填“阻隔”或“不阻隔”）它的传播，因此地面或空中惯用的无线电通信对于潜艇来说______（填“不完全”或“完全”）适用．
（2）目前潜艇主要通过无线电浮标收发信息．在使用无线电浮标时，潜艇与浮标在海洋中保持______（填“相对静止”、“静止”或“相对运动”），然后将通过导线与艇上通信设备连接的浮标发送到海面，再通过浮标接收无线电信号．
（3）平日里我们常见的钟表都是12小时刻度的，然而潜艇用的钟表却都是24小时的刻度（如图乙），这个钟表比常见的钟表的优点是______．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】解答：ACD、模型鸟处于静止状态，重力和支持力是一对平衡力，大小相等、方向相反、在一条直线上、在一个物体上，故模型鸟的重心在它所受支持力的作用线上，作用点在模型鸟的尖嘴上，重心在尖嘴上，故A正确，CD错误；B. 沿水平方向缓慢移动矿泉水瓶，模型鸟仍处于平衡状态，故不会掉落，故B错误。故选A.
2、C
【解析】
A．由于木块是匀速运动的，所受到的拉力与摩擦力是一对平衡力，大小相等，所以A错；
B．以测力计为参照物，木块的位置没有发生相对变化，所以是静止的，B错；
C．重力和支持力大小相等、方向相反，作用在同一个物体上，作用在同一条直线上，所以它们是平衡力，C正确；
D．放一钩码后，木块对平面的压力增大，摩擦力也会增大，但木块仍匀速运动，所以测力计的示数等于摩擦力的大小会增大，所以D错．
3、B
【解析】
A、轮胎上制有花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力。故A正确；
B、车坐垫做的较宽，是在压力一定时，通过增大受力面积来减小压强；故B错误；
C、在水平路面上匀速骑行时，此时车处于平衡状态，所以此时所受的力是平衡力，故C正确；
D、停止蹬车后车仍继续前行，是由于车具有惯性，要继续保持原来的运动状态。故D正确。
4、C
【解析】
时间的国际单位是秒，符号是s；故ABD错误；C正确；
5、A
【解析】
根据安培定则，同名磁极相互排斥，欧姆定律以及滑动变阻器的使用即可答题．
【详解】
根据安培定则，右手握住螺线管，四指指向电流的方向，大拇指指向螺线管的左端为N极，与固定在静止的小车上的条形磁铁相互排斥；当变阻器的滑片P向左移动到某位置时，小车开始向左运动，说明斥力增大，则此时电路中的电流变大，磁性增强，则电阻变小，根据变阻器的接法，一上一下可知，a接e、d接f，如图所示：
故选A．
6、B
【解析】
根据物体的浮沉条件判断两者所受浮力关系和液体密度关系，再由p=ρgh判断对杯底的压强关系即可．
【详解】
“同一个鸡蛋”、“液面恰好相平”这两个地方是突破口，鸡蛋在不同浓度盐水中分别处于悬浮，漂浮。根据浮沉条件有F甲=G，F乙=G，所以F甲=F乙，故D错误；根据阿基米德原理，，根据图可知V甲＞V乙，所以ρ甲＜ρ乙，故A错误；容器底部受到液体压强P=ρgh，因为ρ甲＜ρ乙、h甲=h乙可得，P甲＜P乙，故B正确；根据可得，两杯底面积相同，乙杯底受到液体的压强较大，压力也较大，故C错误；故应选B．
7、A
【解析】
A．设哥哥承担的压力为FA，弟弟承担的压力为FB，以哥哥的肩A为支点，由杠杆平衡条件可得：
，
，
A选项正确；
BC．因为支点是固定点，杠杆能绕支点转动，图中的O不符合支点的特点，B、C选项错误，不符合题意．
D．以弟弟的肩B为支点，由杠杆平衡条件可得：
,
，
D选项错误，不符合题意；
二、填空题（本大题7小题，共21分）
8、10 运动 运动状态
【解析】
由图像知道，当t=12s时，甲、乙两汽车在水平地面上运动的距离分别是：s甲=120m，s乙 =45m，所以，甲的运动速度是：v甲==10m/s；乙的运动速度是：v乙==3.75m/s，由于v甲 v乙，所以，若以乙车为参照物，则甲车与乙车之间发生了位置变化，即甲车是运动的；根据题意知道，刹车过程中，甲汽车速度变小，是因为受到摩擦力的作用，说明力可以改变物体的运动状态．
9、大气压；竖直向上；电磁波
【解析】
试题分析：（1）大气压的利用一般都是在某处使气压降低，然后在外界大气压的作用下，产生了某种效果；
（2）滑动摩擦力的方向与物体相对运动的方向相反，但并非一定与物体运动的方向相反．
（3）无线耳麦是靠电磁波传播信息的．
解：
（1）吸盘贴在光滑玻璃上不脱落，是因为将吸盘内的空气排出，大气压能把吸盘紧紧地压在玻璃上．
（2）工人佩戴吸盘手套在光滑玻璃幕墙上攀爬工作时，吸盘手套有向下运动的趋势，故它所受的摩擦力方向竖直向上；
（3）工人与地面联系时所使用的无线耳麦是靠电磁波传递信息的．
故答案为大气压；竖直向上；电磁波．
10、热传递 0～2min
【解析】
水在加热过程中从火源吸收热量，是通过热传递方式增加内能的；由图像可看出，在0～2min时间段内水温度升高量最大，即其在此时间内吸收热量最多。而火炉相同时间内放出的热量是相同的，根据η=可知，在0～2min时间段内加热效率最高。
11、聚变 不可再生
【解析】
氢弹是利用氢核的聚变在瞬间释放的能量；核能使用后，不可能在短期内从自然界得到补充，属于不可再生能源。
12、2000
【解析】
由得这捆铝线的体积：
，
因为V＝SL，S＝5mm2＝5×10﹣6m2，
所以这捆铝丝的长度：
．
13、8.50折射运动状态0.8×103
【解析】
（1）由图乙可知，刻度尺的最小分度值是1mm，铅笔的长度是8.50cm；
（2）将铅笔斜放在注水的碗中，铅笔反射的光线经过水面后发生折射，光线进入人的眼睛，我们会发现铅笔向上弯折，看到的是筷子的虚像；
（3）用橡皮筋可以轻易拉动书，书由静止开始运动说明力可以改变物体的运动状态；
（4）设浸入水中的长度为4h，浸入液体的长度为5h，横截面积为s，根据两次都漂浮，铅笔的重力等于排开液体的重力，ρ水gV排水＝ρ液gV排液，ρ水g×s×4h＝ρ液g×s×5h，
ρ液＝ρ水＝×1.0×103kg/m3＝0.8×103kg/m3。
14、力的作用是相互 不平衡
【解析】
试题分析：（1）卫星用力喷射高温气体是，被喷射的气体对卫星也有力的作用，说明物体间力的作用是相互的．
（2）卫星在绕月球做匀速圆周运动时，运动方向不断改变，运动状态不断改变，则卫星所处的状态为非平衡状态，故卫星受非平衡力作用．
考点：平衡状态的判断；力作用的相互性．
点评：这类题难度一般都不大，一般围绕力的作用是相互的、力改变物体运动状态、判断运动还是静止等几个知识点展开，请注意．
三、作图题（共7分）
15、
【解析】
两个阶段电梯做匀速运动，人处于平衡状态，人受到的合力为零，则人只受重力，支持力，不受摩擦力；分别过人的重心竖直向上画出支持力和竖直向下画出重力，并标出符号，如图所示：
16、如图所示：
【解析】
解答：
从图可知，螺旋管的左端为N极，右端为S极，并且电流方向是从螺旋管的右端流入左端流出．如图所示：
17、
【解析】
已知反射光线反向延长线过像点，根据平面镜成像的特点：像与物关于平面镜对称作出发光点A，并完成光路图．
【详解】
作像A′关于平面镜的对称点A，连接AO，OB画上箭头即可．如图所示：
利用平面镜成像作图时，实际上就是作对称图，注意垂直符号和虚线．
四、实验题（本大题共5小题，共20分）
18、电流和通电时间 电阻
【解析】
由图知，两个电阻丝串联，通过两电阻丝的电流、通电时间都相同，只有电阻丝的阻值不同，所以是研究电流和通电时间相同时，电流通过导体产生的热量与电阻大小的关系。
19、光屏 > 靠近
【解析】
（1）实验时，在光具座上放置实验器材，调节烛焰、凸透镜和光屏的中心在同一高度上，目的是成像在光屏中央；
（2）在图中成的是倒立缩小的实像，蜡烛应放在大于2倍焦距的位置，即u＞2f；
（3）当蜡烛远离凸透镜时，烛焰的像将落在光屏的前方，烛焰的像将靠近凸透镜。
20、小于 形状 排开水的体积
【解析】
（1）第一次：铁片下沉说明F浮1＜G，第二次：铁片漂浮说明F浮2＝G，所以F浮1＜F浮2；
（2）本探究实验把铁片弯成“碗状”，改变了形状，虽然都是水，但没有全浸入，两次排开液体的体积不同，所以得出结论是不正确的，即：他只关注了铁片形状的改变，没有控制排开水的体积对浮力大小的影响。
21、m2－m1（m1－m2）/V 小 大
【解析】
①已知烧杯的质量m1和倒入酸奶后的总质量m2，所以酸奶的质量为m=m2-m1；
②量筒中酸奶的质量为m=m2-m1
所以酸奶的密度为ρ=m/V=(m1-m2)/V；
③方案一将酸奶倒入量筒时，由于烧杯壁上不可避免地沾有部分酸奶，导致用量筒测出的酸奶体积偏小；
在质量一定时，由ρ= m/V知，体积偏小，所以密度偏大．
22、右 62 3.1×103 偏大 浸没在水中（未接触烧杯底）的示数F2 •ρ水
【解析】
（1）由图乙可知指针偏向分度盘的左侧，根据走高端原则，应向右调节平衡螺母，使天平平衡．
根据图甲可知水的体积为60mL，金属块和水的总体积是80mL，那么金属块的体积为：
；由图丙可知砝码的质量为：50g+10g=60g，游码的质量是2g，那么金属块的质量为：m=60g+2g=62g；故金属块的密度为；由于金属块上沾有水，因此质量偏大，当体积不变时，它的密度就会偏大．
（2）实验步骤：
①用弹簧测力计测出合金块在空气中的重力G；
②用弹簧测力计悬挂合金块浸没在未知液体中（未接触烧杯底），其示数为；
③用弹簧测力计悬挂合金块浸没在水中（未接触烧杯底），其示数为；
金属块在水中浸没时，它受到的浮力为，
那么它的体积；
同理，金属块浸没在未知液体中时，它的体积；二者体积相等，即，解得：．
五、计算题（本大题共2小题，共13分）
23、（1）200Ω；（2）100Ω；（3）2500N．
【解析】
（1）由图乙可知，当压敏电阻所受压力为零时，压敏电阻的阻值R1＝200Ω；
（2）由图甲可知，两电阻串联，电压表测定值电阻R0两端的电压，由题知，压敏电阻所受压力为0时，电压表示数为2V，根据串联电路的电压电流规律，此时压敏电阻两端的电压：
U1＝U﹣U0＝6V﹣2V＝4V，
电路中的电流：，
电阻R0的阻值：
；
（3）由图象可知，压力越大时，R1的阻值越小，
由串联电路的电压特点可知，当电压表的示数最大为U0′＝3V时，压敏电阻所受压力最大，
此时电路中的电流：，
此时压敏电阻两端的电压：U1′＝U﹣U0′＝6V﹣3V＝3V，
则此时压敏电阻的阻值：，
由图乙所示图象可知，压敏电阻所受最大压力为2500N．
24、（1）8V（2）4Ω（3）22.4W
【解析】
由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A2测R2支路的电流．
（1）因并联电路中各支路两端的电压相等，
所以，由I＝可得，电源的电压：
U＝I2R2＝0.8A×10Ω＝8V；
（2）电阻R1的阻值：
R1＝＝＝4Ω；
（3）因并联电路中干路电流等于各支路电流之和，
所以，干路电流：
I＝I1+I2＝2A+0.8A＝2.8A，
电路消耗的总电功率：
P＝UI＝8V×2.8A＝22.4W．
六、综合能力题（本大题共3小题，共18分）
25、是 大于 240 1.5
【解析】
（1）根据题意得，摄像机拍摄1帧画面需要的时间为：
；
拍摄110帧所需的时间：
，
根据得小轿车的速度：
，
可见小轿车超速了。
（2）由图乙可知，在0～5s内，无人机速度在不断增加，受力不平衡，且升力大于重力；
（3）根据得12s内消耗的电能：
W=Pt=20W×12s=240J；
根据得，无人机电源储存的电能为：
W总=UIt=24V×2.5A×1×3600s=216000J；
已知电动机消耗的功率是电源总功率的 50%，则电动机消耗的能量是电源总能量的50%：W′=50%W总=50%×216000J=108000J，
由可得，无人机在空中以额定功率飞行的时间：
。
26、（1）0.6A；（2）24J；（3）“60Ω 3A”；N；2:15；15.6W
【解析】
（1）由电路图可知，电阻R1和R2并联，电流表A测干路电流；则R1的电流I1===0.6A；
（2）从图（b）中可知，电流表的量程是0-3A，分度值是0.02A，电流表A的示数为1A，
根据并联电路电流特点可知通过R2的电流：I2=I-I1=1A-0.6A=0.4A，并联电路中各个支路的电压相等，所以R2两端的电压为6V，电流通过R2所做的功W2=UI2t=6V×0.4A×10s=24J；
（3）由于电阻R1与R2并联，电流表A测干路电流，支路R2的电流不变，则在移动变阻器滑片P的过程中使电流表A1与A示数的比值最小，则应增大A的示数同时减小电流表A1的示数，或只增大A的示数；由于电流表A测干路电流，根据并联电路的电流特点可知：电流表A的示数会随R1电流的增大而增大；所以，应把电流表接入N点处；
滑动变阻器标有“60Ω 3A”字样，通过变阻器的最大电流为3A，图中电流表A的最大量程为0-3A，所以干路中的电流最大为3A，通过变阻器的电流I1最大=3A-0.4A=2.6A，电流表A1与A示数的最小比值，滑动变阻器的电功率P=UI1最大=6V×2.6A=15.6W；
滑动变阻器标有“20Ω 2A”字样，所以I1最大′=2A，电流表A1与A示数的最小比值；
使电流表A1与A示数的比值最小，所以选择标有“60Ω 3A”字样的滑动变阻器。
27、导电 阻隔 不完全 相对静止 可以方便判断白天和黑夜
【解析】
（1）海水能够导电，属于导体；电磁波在海水中传播时，海水会阻隔电磁波的传播，使得通讯信号受到一定的影响，所以地面或空中惯用的无线电通信对于潜艇来说不完全适用；
（2）在使用无线电浮标时，潜艇与浮标之间没有位置的变化，所以是相对静止的；
（3）由于潜水艇时封闭的环境，看不到外部的光线，不能根据外部的亮度来判定白天和黑夜，而潜艇用的钟表是24小时的刻度，能方便判断白天和黑夜．
参数名称
最大飞行半径/km
最大巡航速度/km•h-l
电池电压
/V
电池容量
/mAh
电动机额定功率/W
拍摄速度/帧•秒-1
数据
5
50
24
2500
20
11000
