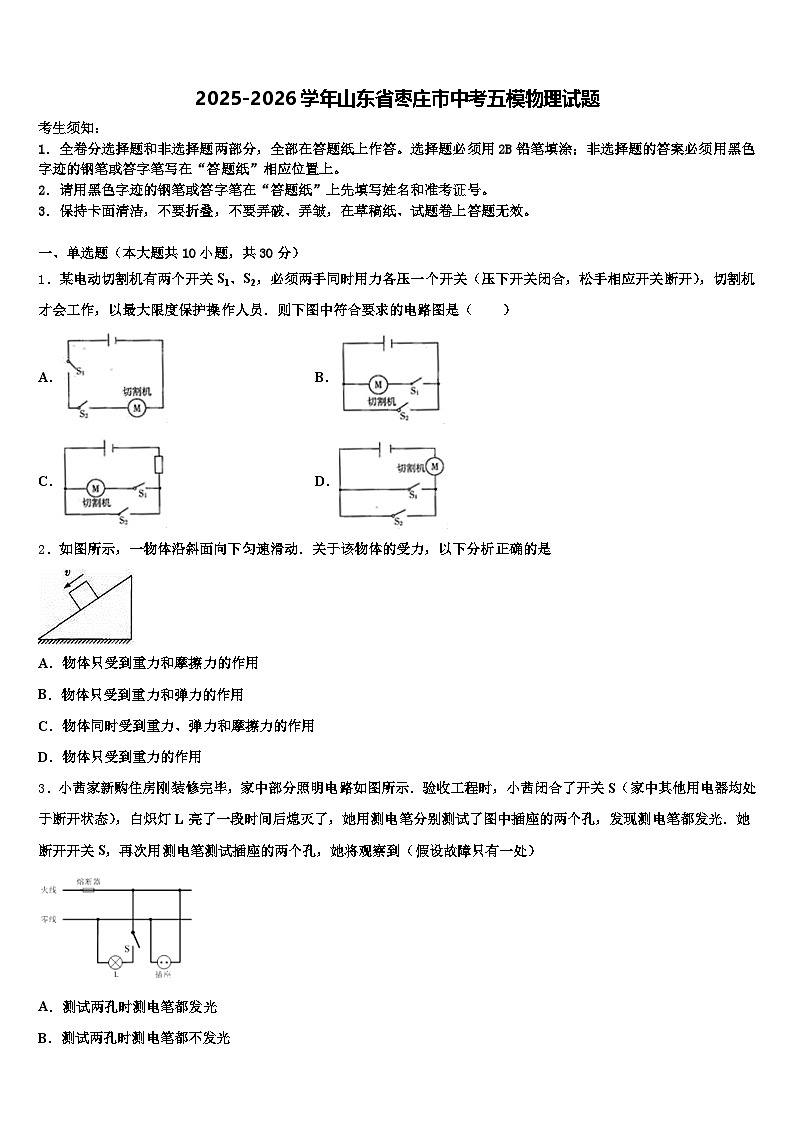

2025-2026学年山东省枣庄市中考五模物理试题（含答案解析）

这是一份2025-2026学年山东省枣庄市中考五模物理试题（含答案解析），共19页。试卷主要包含了如图所示，光滑带槽的长木条AB等内容，欢迎下载使用。
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单选题（本大题共10小题，共30分）
1．某电动切割机有两个开关S1、S2，必须两手同时用力各压一个开关（压下开关闭合，松手相应开关断开），切割机才会工作，以最大限度保护操作人员．则下图中符合要求的电路图是（ ）
A．B．
C．D．
2．如图所示，一物体沿斜面向下匀速滑动．关于该物体的受力，以下分析正确的是
A．物体只受到重力和摩擦力的作用
B．物体只受到重力和弹力的作用
C．物体同时受到重力、弹力和摩擦力的作用
D．物体只受到重力的作用
3．小茜家新购住房刚装修完毕，家中部分照明电路如图所示．验收工程时，小茜闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，她用测电笔分别测试了图中插座的两个孔，发现测电笔都发光．她断开开关S，再次用测电笔测试插座的两个孔，她将观察到（假设故障只有一处）

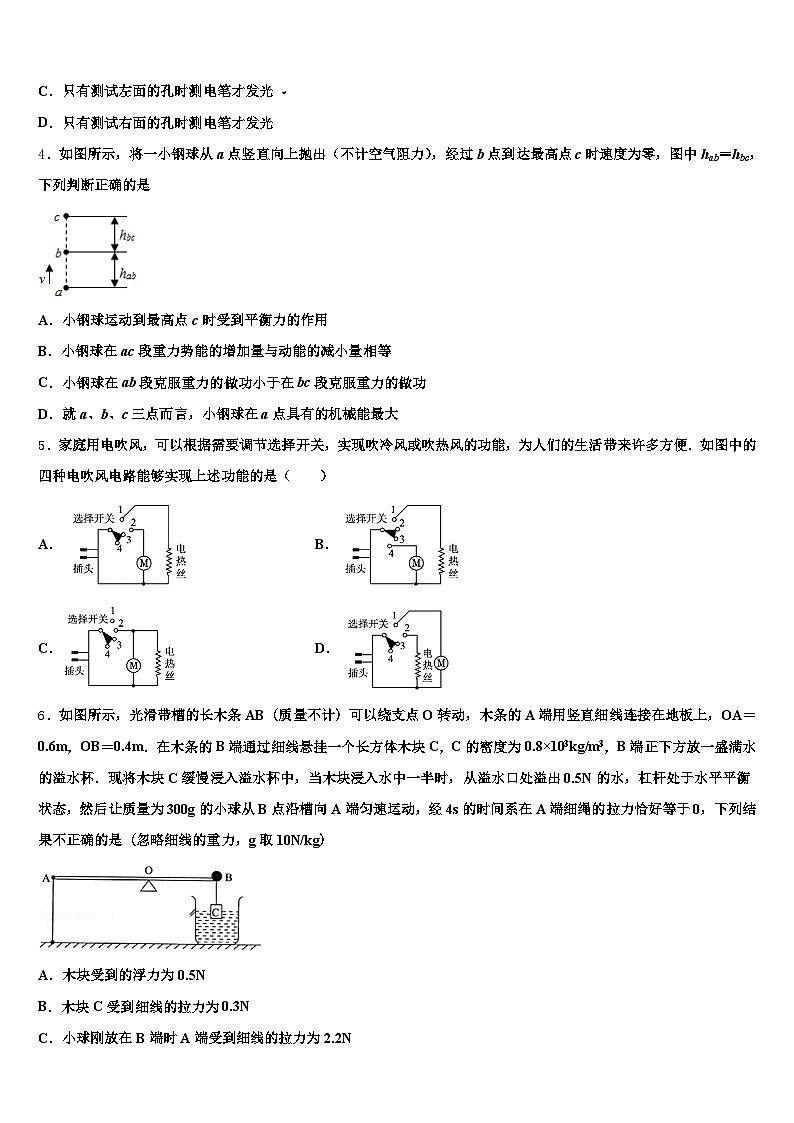

A．测试两孔时测电笔都发光
B．测试两孔时测电笔都不发光
C．只有测试左面的孔时测电笔才发光
D．只有测试右面的孔时测电笔才发光
4．如图所示，将一小钢球从a点竖直向上抛出（不计空气阻力），经过b点到达最高点c时速度为零，图中hab＝hbc，下列判断正确的是
A．小钢球运动到最高点c时受到平衡力的作用
B．小钢球在ac段重力势能的增加量与动能的减小量相等
C．小钢球在ab段克服重力的做功小于在bc段克服重力的做功
D．就a、b、c三点而言，小钢球在a点具有的机械能最大
5．家庭用电吹风，可以根据需要调节选择开关，实现吹冷风或吹热风的功能，为人们的生活带来许多方便．如图中的四种电吹风电路能够实现上述功能的是（ ）
A．B．
C．D．
6．如图所示，光滑带槽的长木条AB（质量不计）可以绕支点O转动，木条的A端用竖直细线连接在地板上，OA＝0.6m，OB＝0.4m．在木条的B端通过细线悬挂一个长方体木块C，C的密度为0.8×103kg/m3，B端正下方放一盛满水的溢水杯．现将木块C缓慢浸入溢水杯中，当木块浸入水中一半时，从溢水口处溢出0.5N的水，杠杆处于水平平衡状态，然后让质量为300g的小球从B点沿槽向A端匀速运动，经4s的时间系在A端细绳的拉力恰好等于0，下列结果不正确的是（忽略细线的重力，g取10N/kg）
A．木块受到的浮力为0.5N
B．木块C受到细线的拉力为0.3N
C．小球刚放在B端时A端受到细线的拉力为2.2N

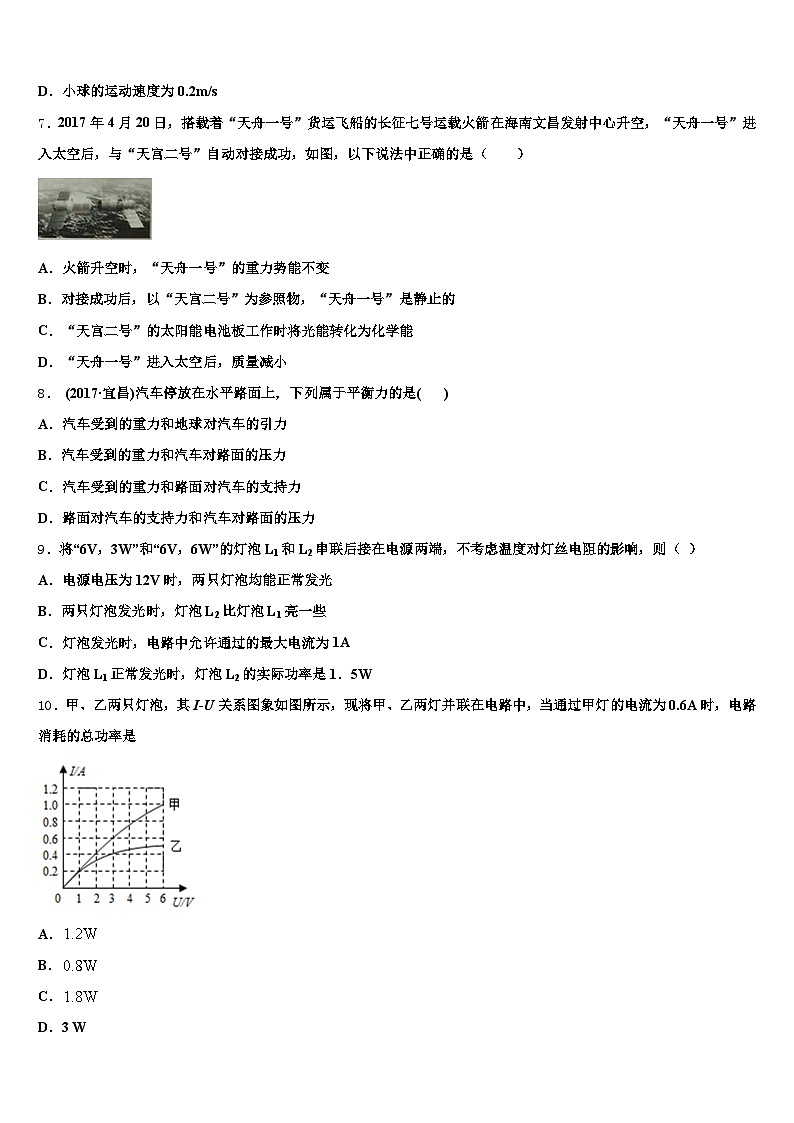

D．小球的运动速度为0.2m/s
7．2017年4月20日，搭载着“天舟一号”货运飞船的长征七号运载火箭在海南文昌发射中心升空，“天舟一号”进入太空后，与“天宫二号”自动对接成功，如图，以下说法中正确的是（ ）
A．火箭升空时，“天舟一号”的重力势能不变
B．对接成功后，以“天宫二号”为参照物，“天舟一号”是静止的
C．“天宫二号”的太阳能电池板工作时将光能转化为化学能
D．“天舟一号”进入太空后，质量减小
8． (2017·宜昌)汽车停放在水平路面上，下列属于平衡力的是( )
A．汽车受到的重力和地球对汽车的引力
B．汽车受到的重力和汽车对路面的压力
C．汽车受到的重力和路面对汽车的支持力
D．路面对汽车的支持力和汽车对路面的压力
9．将“6V，3W”和“6V，6W”的灯泡L1和L2串联后接在电源两端，不考虑温度对灯丝电阻的影响，则（ ）
A．电源电压为12V时，两只灯泡均能正常发光
B．两只灯泡发光时，灯泡L2比灯泡L1亮一些
C．灯泡发光时，电路中允许通过的最大电流为1A
D．灯泡L1正常发光时，灯泡L2的实际功率是1．5W
10．甲、乙两只灯泡，其I-U关系图象如图所示，现将甲、乙两灯并联在电路中，当通过甲灯的电流为0.6A时，电路消耗的总功率是
A．
B．
C．
D．3 W
二、多选题（本大题共3小题，共12分）
11．底面积为S的圆柱形薄壁容器中盛有密度为ρ液的液体，置于水平桌面上，如图甲所示。现将一个重为G0的金属球用弹簧测力计（未画出）通过细线吊着浸没在液体中，如图乙所示，此时弹簧测力计的示数为F1；之后将细线剪断，金属球沉到容器底部，如图丙所示。则下列判断正确的是
A．金属球的密度
B．金属球的密度
C．甲、乙两种情形相比较，液体对容器底的压强变化量是
D．乙、丙两种情形相比较，容器底对桌面的压强变化量是
12．如图甲所示电路，电源电压保持不变。电流表A的量程为0﹣0.6A，电压表V1、V2的量程均为0﹣3V，滑动变阻器R的规格为“50Ω2A”。滑动变阻器的滑片P在某点时，电压表V1、V2的示数之和为4V，在保证电路各元件安全的最大范围内调节滑片P，其中一只电压表与电流表示数的变化图象如图乙所示。下列说法正确的是（ ）
A．电源电压为4V
B．小灯泡的额定功率为0.75W
C．滑动变阻器取值范围是3Ω﹣30Ω
D．整个电路消耗的最大功率为2W
13．如图所示，若要让反射光线射中天花板上的新目标，下列方法可行的是（ ）
A．只将平面镜竖直向上平移一段距离
B．只将平面镜水平向右平移一段距离
C．只将平面镜绕点顺时针转动一定角度
D．只将激光笔的入射光绕点逆时针转过一定角度
三、填空题（本大题共5小题，共10分）
14．2019年1月3日，中国月球探测器嫦娥四号成功在月球背面着陆，嫦娥四号中继星的太阳能电池板将太阳能转化为_____能，电能属于_____能源（填“一次”或“二次”）。
15．如图所示，一根足够长的轻质杠杆水平支在支架上，OA＝20cm，G1是边长为5cm的正方体，G2重为20N．当OB＝10cm时，绳子的拉力为_____N，此时G1对地面的压强为2×104Pa．现用一水平拉力使G2以5cm/s的速度向右匀速直线运动，经过_____s后，可使G1对地面的压力恰好为零．
16．在我校举办的运动会400米长跑比赛中，小刚看到跑道上的小华是静止的，而跑道两边的树木是向后移动的，则小刚选取的参照物是_____，小刚前半圈用时20s后半圈用时40s，则小刚跑完全程的平均速度是_____m/s（保留小数点后一位）．
17．近年来智能扫地机器人受到大家的青睐，其工作时是通过电机转动________（选填“加快”或“降低”）机器内部气流速度，使内部压强________（选填“小于”或“大于”）外界大气压强，从而将杂物“吸入”达到清扫的目的．
18．如图所示，重为10牛的物体A在拉力F的作用下匀速上升2米，滑轮重及摩擦不计，在此过程中拉力F的大小为______牛，所做的功为_______焦，物体A的重力势能________（选填“增大”、“不变”或“减小”）。
四、计算题（本大题共3小题，共29分）
19．小峻家中有一个浴足盆，其部分铭牌信息如图甲所示，如图乙为溶足盆的工作电路，R1、R2均为电热丝，当开关S接a、b触点时，溶足盆的挡位不同。求：
额定加热电流是多少；R1的阻值为多少；在用电高峰期，小峻关闭家中其它用电器，只让浴足盆通电，使其处于加热状态电能表（如图丙所示）的圆盘转了30转，则浴足盆加热的实际电功率为多少W。
20．济南玉函路隧道全长2.75 km，贯通济南南北，双向四车道，设计限速50 km/h，是目前中国最长、埋深最浅、工程地质最为复杂、施工难度最大的城市隧道．一辆质量为1.5×103 kg的轿车在隧道内行驶，求：
在不超速的情况下，汽车通过隧道全长所用的最少时间；轿车的重力；若这辆轿车匀速直线行驶的过程中，受到的阻力是车重的0.02倍，求汽车通过隧道牵引力所做的功．（g取10N/kg）
21．随着电热水器的不断改进，如图所示的电热水壶深受人们的喜爱．它的容积为2L，壶身和底座的总质最是l.2kg，底座与水平桌面的接触面积为250cm2，装满水后水深l6cm．求：
装满水后水的质量是多少？装满水后水对电热水壶底部的压强多大？装满水后桌面受到的压强多大？（g取10N/kg）
五、作图题（本大题共2小题，共4分）
22．如图所示，一只蜻蜓（用A点表示）停在水池上方。请在图中标出蜻蜓所成的像A′．（要求保留作图痕迹）
（________）
23．如图丙所示，作出物体通过平面镜所成的像A′B′C′．
（_______）
六、实验探究题（本大题共3小题，共15分）
24．在学过摩擦力知识后，小明想探究：摩擦力大小是否与压力、重力都有关系？他利用如图所示的装置进行探究实验。实验步骤如下：
①把金属盒放在质量不计的白纸上，读出台式测力计示数；拉动白纸的过程中，读出弹簧测力计的示数。
②将质量不计的氢气球系在金属盒上，读出台式测力计示数：拉动白纸的过程中，读出弹簧测力计的示数。
③再往金属盒注入适量的沙子，使台「实验台式测力计金属盒弹簧测力计式测力计示数与步骤①中的示数相等，拉动白纸的过程中，读出弹簧测力计的示数。实验相关数据如表。
（1）此实验是根据_____原理测出摩擦力大小的。金属盒上系氢气球是为了在金属盒总重力不变的情况下改变_____。请你补齐上表中空格处的数据，其值为_____N。比较实验步骤_____（填序号）的数据，说明摩擦力大小与重力无关
25．小林同学在学习了电阻知识后，刚好看到“中国天才少年曹原用实验揭开超导的奥秘，破解了困扰物理学界百年的世界难题！”的报道，于是他上网查阅相关资料，知道了“超导体”是指在某一温度下电阻为零的导体，某些导体有电阻，通电时会发热；而超导体的电阻为零，通电时不会发热。
为了研究某些导体的电阻大小与温度的关系，用如图所示的灯泡中的灯丝（钨丝）进行实验，记录的实验数据如下表所示。
①分析上表中的实验数据，可初步归纳得出的结论是：______。
②根据表中数据可进一步提出的猜测（推理）：当某些导体的温度降到一定温度时，某些导体的电阻可能接近______欧。
③这种导体的研究及推广应用的意义是_________。
26．为了研究受到拉力时弹簧长度的增加量与哪些因素有关，小华同学选用材料和粗细都相同的金属丝绕制成弹簧圈面积相同的弹簧A、B、C、D、E进行实验，弹簧规格如表一所示。实验过程如图所示，并在表二中记录了各次弹簧长度的增加量Δl。
①分析比较表二中每根弹簧长度增加量Δl与所受的拉力F变化的倍数关系，可初步得出：_____；
②分析比较弹簧A与B与C受到相同拉力时的长度增加量Δl与匝数N变化的倍数关系，可初步得出：用材料和粗细都相同的金属丝绕制成的弹簧圈面积相同的弹簧，当所受拉力相同，_____；
③推理：若弹簧原长为3l0、匝数为n0，受到6牛的拉力时，弹簧长度的增加量为_____厘米；若弹簧原长为1.5l0、匝数为2n0，受到5牛的拉力时，弹簧长度的增加量为_____厘米。
参考答案
一、单选题（本大题共10小题，共30分）
1、A
【解析】
根据题意知道，当开关S1、S2同时闭合，电动机才工作，所以S1、S2与电动机串联；
A．图中S1、S2与电动机串联，故A符合题意；
B．图中当开关S2闭合时，发生电源短路，这是不允许的，故B不符合题意；
C．图中S1与电动机串联，与S2并联，若S1、S2同时闭合，则电动机短路，故C不符合题意；
D．图中闭合任何一个开关，电动机都工作，故D不符合题意．
2、C
【解析】
对物体受力分析可知，物体一定受重力和支持力的作用，由于两力不在同一直线上，因此二力不可能使物体处于平衡状态；由于物体沿斜面向下运动，则物体受沿斜面向上的摩擦力作用；故物体受到重力、支持力及摩擦力的作用．根据弹力的定义可知，拉力、压力、支持力、推力都属于弹力，因此物体受重力、弹力和摩擦力的作用，故C符合题意．
3、D
【解析】
白炽灯L亮了一段时间后熄灭了，她用测电笔分别测试了图中插座的两个孔，发现测电笔都发光．说明现在两个孔都与火线连通了，分析电路可知，此时控制灯的开关闭合，如果灯没有断路，则通过开关，火线与零线连接在一起，而零线此时氖管也发光，说明是灯之后的零线断了；
此时若断开开关，火线与零线断开，测电笔查检插座左侧的孔不会发光，右侧孔直接与火线连通还会发光。
故D正确，ABC错误。
4、B
【解析】
A、小钢球运动到最高点c时，只受重力的作用，没有受平衡力的作用，故A错误；
BD、小钢球从a点到c点的过程中，质量不变，速度不断变小，动能不断变小，同时高度不断增大，重力势能不断变大，动能转化为重力势能；不计空气阻力，小钢球的机械能守恒，所以，小钢球在ac段重力势能的增加量与动能的减小量相等，小钢球在a、b、c三点时具有的机械能相等，故B正确，D错误；
C、小钢球在ab段和bc段重力不变，hab=hbc，根据W=Gh可知，小钢球在ab段和bc段克服重力做功相等，故C错误．
5、A
【解析】
由电路图可知，当触点接触2、3时，电路为电动机的简单电路，电吹风吹冷风；当触点接触1、2时，电动机和电热丝同时工作，电吹风吹热风，故A符合题意；
由电路图可知，当触点接触1、2时，电路为电热丝的简单电路，电动机不工作，不能吹出热风，故B不符合题意；
由电路图可知，当触点接触1、2或2、3时，电动机和电热丝同时工作，电吹风吹热风，当电路无法实现电动机单独工作，即无法吹冷风，故C不符合题意；
由电路图可知，当触点接触1、2时，电动机和电热丝同时工作，电吹风吹热风；当触点接触2、3时，电路为电热丝的简单电路，电动机不工作，不能吹出热风，故D不符合题意；故应选A．
6、D
【解析】
（1）溢水杯内裝满水，当物体放入后，根据阿基米德原理即可求出物体受到的浮力；
（2）根据F浮=ρ水V排g求排开水的体积；此时木块浸入体积为木块体积的一半，可求木块的体积，又知道木块的密度，利用密度公式和重力公式求木块重；根据FB=G﹣F浮求杠杆B端受到的拉力FB；
（3）根据杠杆平衡条件得出关系式FA×OA=FB×OB求出小球刚放在B端时A端受到细线的拉力；
（4）知道小球的质量可求重力，设小球的运动速度为v，则小球滚动的距离s=vt，可求当A端的拉力为0时，小球到O点距离（s﹣OB=vt﹣OB=v×4s﹣0.4m），再根据杠杆平衡条件得出G球×s′=FB×OB，据此求小球运动速度．
【详解】
A、溢水杯内盛满水，当物体放入后，物体受到的浮力：F浮=G排=0.5N，故A正确；
B、根据F浮=ρ液gV排可得排开水的体积：V排==5×10﹣5m3；因为一半浸入水中，所以物体的体积：V物=2V排=2×5×10﹣5m3=1×10﹣4m3；由G=mg和可得，物体的重力：G=mg=ρ物-V物g=0.8×103kg/m3×1×10﹣4m3×10N/kg=0.8N，则B端木块C所受的拉力：FB=G﹣F浮=0.8N﹣0.5N=0.3N，故B正确；
C、小球的质量为：m球=300g=0.3kg，小球的重：G球=m球g=0.3kg×10N/kg=3N，小球刚放在B端时，B端受到的力为3N+0.3N=3.3N，根据杠杆平衡条件得出关系式：FA×OA=FB×OB，则A端受到细线的拉力：，故C正确．
D、设小球的运动速度为v，则小球滚动的距离s=vt，当A端的拉力为0时，杠杆再次平衡，此时小球到O点距离：s′=s﹣OB=vt﹣OB=v×4s﹣0.4m，根据杠杆平衡条件可知：G球×s′=FB×OB，即：3N×（v×4s﹣0.4m）=0.3N×0.4m，解得：v=0.11m/s．故D错误．
故选D．
7、B
【解析】
（1）物体由于被举高而具有的能量是重力势能．影响重力势能的因素是质量和被举高度；
（2）在研究物体的运动情况时，要先选取一个标准做为参照物，研究对象和参照物的位置发生了改变，就是运动的；如果位置没有发生改变，则是静止的；
（3）天空二号上有许多电子设备，需要电能的提供，太阳能电池板就可以将太阳能转化为电能；
（4）物体所含物质的多少叫质量．质量是物体本身的一种属性，与物体的形状、状态、位置、温度无关．
【详解】
A．火箭升空时，“天舟一号”的高度增加，质量不变，所以重力势能增大，故A正确；B．对接成功后，以“天宫二号”为参照物，“天舟一号”与“天宫二号”之间没有位置的变化，所以是静止的，故B正确；C．“天宫二号”的太阳能电池板工作时将光能转化为电能，为设备提供电能，故C错误；D．“天舟一号”进入太空后，因为质量与位置变化无关，所以质量不变，故D错误；故选AB．
对于此类结合现代科技考查物理知识的题目，是现在中考的热点，解决此类问题时要紧扣物理考点，认真分析作答．
8、C
【解析】
平衡力条件是：作用在同一个物体上的两个力，大小相等，方向相反，并且在同一条直线上．汽车停放在水平路面上，汽车受到的重力作用点在汽车上，方向竖直向上，大小为重力；和路面对汽车的支持力，作用点在汽车上，方向竖直向上，大小等于重力，是一对平衡力．故选C．
9、D
【解析】
根据PUI可得，两灯泡的额定电流分别为：I10.5A，I21A，根据欧姆定律可得，两灯泡的电阻分别为：R112Ω，R26Ω；
(1)∵两灯泡的额定电流不相等，∴两只灯泡不可能同时正常发光，故A不正确；
(2)∵串联电路中各处的电流相等，∴电路中的最大电流II10.5A，故C不正确；∵PI2R，且灯泡的亮暗取决于实际功率的大小，∴L1的电阻大，实际功率大，灯泡较亮，故B不正确；灯泡L1正常发光时，灯泡L2的实际功率：P2I2R2(0.5A)26Ω1.5W，故D正确．故选D.
10、D
【解析】
将甲、乙两灯并联在电路中， 由图象可知，当通过甲灯的电流为0.6A时，甲灯两端的电压U甲=3V， 因并联电路中各支路两端的电压相等， 所以，电源电压U=U乙=U甲=3V， 由图象可知，乙灯两端的电压U乙=3V时，通过乙灯的电流I乙=0.4A， 因并联电路中干路电流等于各支路电流之和， 所以，电路中的总电流： I=I甲+I乙=0.6A+0.4A=1A，
电路消耗的总功率： P=UI=3V×1A=3W，故D正确．
二、多选题（本大题共3小题，共12分）
11、BD
【解析】
根据题中“甲乙丙三图和选项”可知，本题综合考查了压强的大小及其计算、阿基米德原理的应用。明白乙图中金属球会受到一个浮力的作用，由于力的作用是相互的，所以金属球对水有一个向下的压力，这个力是导致乙图中压强增大的原因。丙图中容器底对桌面的压力等于液体重力和金属球重力之和，乙图中容器底对桌面的压力等于液体的重力和金属球所受浮力之和，因此容器底对桌面的压力变化为，据此分析判断。
【详解】
AB．根据阿基米德原理可得，金属球在液体中所受的浮力
，
则金属球的体积，
由可得，金属球的密度，故A错误，B正确。
C．甲、乙两种情形相比较，金属球浸没在液体中，排开液体的体积，所以液面的变化量，根据液体压强公式可得，
液体对容器底的压强变化量 ，故C错误。
D．乙、丙两种情形相比较，丙图中容器底对桌面的压力等于液体重力和金属球重力之和，,乙图中容器底对桌面的压力等于液体的重力和金属球所受浮力之和，因此容器底对桌面的压力变化为，
则压强的变化量，故D正确。
12、ACD
【解析】
由电路图可知，灯泡L与滑动变阻器R串联，电压表V1测L两端的电压，电压表V2测R两端的电压，电流表测电路中的电流；
（1）滑动变阻器的滑片P在某点时，电压表V1、V2的示数之和为4V，根据串联电路的电压特点求出电源的电压；
（2）当R接入电路中的电阻变大时，其分得的电压变大，电路中的电流变小，据此判断出图乙对应的电压表为V2，根据欧姆定律求出变阻器接入电路中的电阻；由图乙可知电路中的电流最大时电压表V2的示数，根据串联电路的电压特点求出V1的示数，然后与电压表的量程判断出此时灯泡应正常发光达到额定功率，滑动变阻器接入电路中的电阻最小，电路消耗的总功率最大，根据欧姆定律求出变阻器接入电路中的最小阻值，根据P=UI求出灯泡的额定功率和电路消耗的最大功率。
【详解】
由电路图可知，灯泡L与滑动变阻器R串联，电压表V1 测L两端的电压，电压表V2 测R两端的电压，电流表测电路中的电流。
根据题意知道，当滑动变阻器的滑片P在某点时，电压表V1 、V2 的示数之和为4V，由串联电路的电压特点知道，电源的电压是4V，故A正确；
由电路图知道，在保证电路各元件安全的最大范围内，当R接入电路中的电阻变大时，其分得的电压变大，即电压表V2 的示数变大，此时电路中的总电阻变大，电路中的电流变小；由此知道，图乙对应的是电压表V2与电流表，且电路中的最小电流是I小 =0.1A时，电压表的最大示数是3V， 由知道，滑动变阻器接入电路中的最大阻值是：；由图乙知道，当滑动变阻器接入电路中的电阻最小时，电路中的电流有最大值I大 =0.5A时，电压表V2 的示数是U2小 =1.5V，此时灯泡应正常发光恰好达到额定功率，电路消耗的总功率最大，则滑动变阻器接入电路中的最小阻值：，所以滑动变阻器取值范围是3Ω～30Ω，故C正确；
此时灯泡两端的电压是：UL =U-U2小=4V-1.5V=2.5V，
灯泡的额定功率是：PL =UL I大 =2.5V×0.5A=1.25W，故B错误；
电路消耗的最大功率是：P大=UI大=4V×0.5A=2W，故D正确。
故选ACD。
本题考查的是串联电路的特点和欧姆定律、电功率公式的应用，解题的关键是正确的判断出图乙对应的电压表和判断出灯泡正常发光时的电压，本题综合性强，计算过程复杂，有一定难度。
13、ACD
【解析】
A．将平面镜竖直向上移动一段距离，则入射光线方向不变，入射点向右移动，则反射光线也向右移动，光斑会向上移动，可以射中新目标，符合题意；
B．将平面镜水平向右移动一段距离，入射光线不变，则反射光线也不会改变，不能射中目标，不符合题意；
C．只将平面镜绕O点顺时针转动一定角度，入射角变小，根据反射角等于入射角可知，反射角也随之变小，则反射光线向右移动，光斑会向上移动，能中目标，符合题意；
D．只将激光笔的入射光绕O点逆时针转过一定角度，入射角变小，根据反射角等于入射角可知，反射角也随之变小，反射光线向右移动，光斑会向上移动，能中目标，符合题意。
三、填空题（本大题共5小题，共10分）
14、电 二次
【解析】
太阳能电池板就是将太阳光直接转化为电能的装置，利用半导体材料的光伏效应制成；一次能源是指在自然界中能以现成形式提供的能源，例如：天然气，煤，石油；二次能源是指需要依靠其它能源（也就是一级能源）的能量间接制取的能源，例如：电能，一氧化碳。电能属于二次能源。
15、10 10
【解析】
G2在B点时，由杠杆平衡条件得：FA×OA=G2×OB，即：FA×20cm=20N×10cm，解得：FA=10N；
物体与地面的接触面积：S=5cm×5cm=25cm2=0.0025m2；
物体G1对地面的压力：F=pS=2×104Pa×0.0025cm2=50N，
地面对物体的支持力：F′=F=50N，
G1受竖直向下的重力G1、地面的支持力F′、绳子的拉力FA作用，物体静止，处于平衡状态，由平衡条件得：G1=FA+F′=10N+50N=60N；
当G1对地面的压力为0时，杠杆在A点的受到的拉力FA′=G1=60N，
设G2位于C点，G1对地面的压力恰好为零,由杠杆平衡条件得：FA′×OA=G2×OC，即：60N×20cm=20N×OC，解得：OC=60cm，物体G2的路程：s=OC-OB=60cm-10cm=50cm，物体G2的运动时间：．
16、小刚 6.7
【解析】
小刚看到跑道上的小华是静止的，说明小华位置相对与小刚没有变化；跑道两边的树木是向后移动的，说明小刚向前跑动，跑道两边的树木位置相对于小刚向后移动，所以小刚选取的参照物是自己；小刚跑完全程所用的时间为： ，则小刚跑完全程的平均速度是：．
17、加快 小于
【解析】
高速旋转的叶轮把空气排出风机，机器人内部的空气流速加快，压强减小，而外部的空气流速小，压强大，所以在外界大气压的作用下，外部空气和灰尘不断地压入进风机，扫地机器人就能“扫尘”了，使杂物进入吸尘器达到清扫的目的．
18、5 20 增大
【解析】
由于不计滑轮重与摩擦，所以，动滑轮可省一半的力，拉力大小是：；使用动滑轮时，n=2，绳子自由端移动的距离是：s=2h=2×2m=4m，拉力所做的功是：W=Fs=5N×4m=20J。重为10牛的物体A在拉力F的作用下匀速上升2米，物体质量不变，高度增加，故重力势能增大。
四、计算题（本大题共3小题，共29分）
19、 (1)4A (2)429Ω (3)600W
【解析】
本题考查了电功率公式、串联电路电阻特点以及利用电能表参数计算电能等，正确分析电路确认加热和保温状态电路连接方式是解题的关键。由电路图，根据分析浴足盆的工作状态，根据电路特点和电功率公式计算两电阻的阻值；由电能表表盘知：3000r/kW•h表示每消耗1kW•h的电能，电能表的表盘就转过3000r；可求30转消耗的电能，根据公式求出浴足盆加热的实际电功率。
【详解】
（1）由表中数据知，浴足盆的额定加热功率880W，
由可得，额定加热电流：；
（2）由电路图知，S接b时只有R2接入电路中，电路中电阻较小，电源电压一定，由可知，此时电路的功率较大，为加热状态； S接a时两电阻串联，电路中电阻较大，功率较小，为保温状态。
由欧姆定律可得R2的阻值：，
保温状态下，由串联电路的特点和可得总电阻：，,
则R1＝R总﹣R2＝484Ω﹣55Ω＝429Ω；
（3）由图丙可知，电能表上标有3000r/kW•h，3000r/kW•h表示每消耗1kW•h的电能，电能表的表盘就转过3000r，
则表盘转过30转时，浴足盆消耗的电能：，
此时浴足盆加热的实际电功率：。
答：（1）额定加热电流为4A；（2）R1的阻值为429Ω；（3）在用电高峰期，浴足盆加热的实际电功率为600W。
20、 (1)0.055h；（2）；(3)．
【解析】
(1)由题意可知，该隧道全长 2.75km，汽车的最大速度v=50km/h，由得通过该隧道所需时间：；
(2) 轿车的重力为；
（3）这辆轿车匀速直线行驶的过程中，受到的阻力是车重的 0.02 倍，则阻力N=300N，因为这辆轿车匀速直线行驶，所以牵引力，牵引力所做的功．
21、（1）2kg ；（2）1.6×l03Pa ；（3）1.28×l03Pa
【解析】
(1)V＝2 L＝2×10−3m3；装满水后水的质量m＝ρV＝1.0×103kg/m3×2×10−3m3＝2kg；(2)装满水后水对电热水壶底部的压强p＝ρgh＝1.0×103kg/m3×10N/kg×0.16m＝1.6×103Pa，(3)装满水后桌面受到的压力F＝G＝mg＝(1.2kg2kg)×10N/kg＝32N；S＝250cm2＝2.5×10−2m2；装满水后桌面受到的压强p1＝＝1.28×103Pa.
点睛：（1）已知水壶的容积和水的密度，根据公式m＝ρV可求装满水后水的质量；（2）已知转满水后水的深度，根据公式P＝ρgh可求装满水后水对电热水壶底部的压强；（3）装满水后桌面受到的压力等于水的重力与壶身和底座的总重力之和，根据公式P＝可求装满水后桌面受到的压强．
五、作图题（本大题共2小题，共4分）
22、
【解析】
利用平面镜成像原理作图，即像和物关于平面镜对称。
【详解】
由A点向水面作垂线并延长，垂足为O，在延长线上截取OA'，使OA'= OA，A' 即为A的像，如图所示：
23、
【解析】
根据平面镜成像的特点，先作出物体ABC的端点A BC在平面镜中的对称点A′、B′、C′，连接A′、B′、C′点即为物体ABC在平面镜中的像，注意辅助线和像用虚线，如图所示：
六、实验探究题（本大题共3小题，共15分）
24、二力平衡 压力 4.8 ①③
【解析】
（1）在实验中拉动白纸运动时，金属盒始终处于静止状态，根据二力平衡条件，金属盒受到的摩擦力与拉力是一对平衡力，所以拉力与摩擦力的大小相等；实验步骤②使用氢气球，由于氢气球向上拉金属盒，所以金属盒对白纸的压力变小，但其本身的重力不变；
（2）第二次实验中，氢气球系在金属盒上，保持了总重力不变，而改变了压力大小，来探究摩擦力与压力大小的关系。所以第2次实验，金属盒的总重力仍为4.8N；
（3）由表中①③实验数据可知，物体的重力不同而摩擦力相等，由此可知，摩擦力与重力无关。
25、钨丝的电阻随温度的降低而减小； 零 利用超导体的零电阻可以实现远距离输电，节能降耗等。
【解析】
①由表中数据可知，钨丝的电阻随温度的降低而减小；
②已知钨丝的电阻随温度的降低而减小；由此可猜想：某些导体的温度降到一定温度时，某些导体的电阻可能接近零欧，称为“超导体”；
③这种导体为超导体，超导现象是电阻为零的现象，利用超导体的零电阻可以实现远距离输电，节能降耗等。
26、用材料和粗细都相同的金属丝绕制成的弹簧面积相同的弹簧，当弹簧的原长和匝数都同时，弹簧长度增加量△L与所受拉力F成正比 当弹簧原长相同时，弹簧长度增加量△L与匝数N成正比 9 7.5
【解析】
①分析比较表二中每根弹簧长度增加量△L与所受的拉力F变化的倍数关系可看出：拉力变为变为原来几倍，弹簧伸长量就变为原伸长量的几倍，即用材料和粗细都相同的金属丝绕制成的弹簧面积相同的弹簧，当弹簧的原长和匝数都同时，弹簧长度增加量△L与所受拉力F成正比；
②比较弹簧A、B、C可知原长相同，匝数为1:2:3，受到相同拉力时弹簧长度增加量△L为1:2:3，即当弹簧原长相同时，弹簧长度增加量△L与匝数N成正比；
③依据表一、表二进行推理若弹簧原长为3L0、匝数为n0时，受到拉力分别为2N、4N、6N时的增加量△L应分别是3cm、6cm、9cm；若弹簧原长为1.5L0、匝数为2n0时，受到拉力分别为2N、4N、6N时的增加量△L分别是3cm、6cm、9cm，即每增加1N，增加1.5cm，故受5N拉力时，弹簧长度的增长量为1.5cm×5=7.5cm。
实验序号
台式测力计示数F1/N
金属盒总重力G/N
弹簧测力计示数F2/N
①
4.8
4.8
1.8
②
3.2
1.2
③
4.8
6.4
1.8
实验序号
物理量
1
2
3
4
5
6
7
电阻R（Ω）
35.6
31.5
26.3
23.2
15.1
9.5
3.8
实测灯丝温度t（℃）
1985.7
1698.8
1200.7
900.8
400.5
205.8
12.5
表一
表二
弹簧
原长L
匝数N
F/牛
2
4
6
A
l0
n0
ΔlA/厘米
1.0
2.0
3.0
B
l0
2n0
ΔlB/厘米
2.0
4.0
6.0
C
l0
3n0
ΔlC/厘米
3.0
6.0
9.0
D
1.5l0
n0
ΔlD/厘米
1.5
3.0
4.5
E
2l0
n0
ΔlE/厘米
2.0
4.0
6.0
