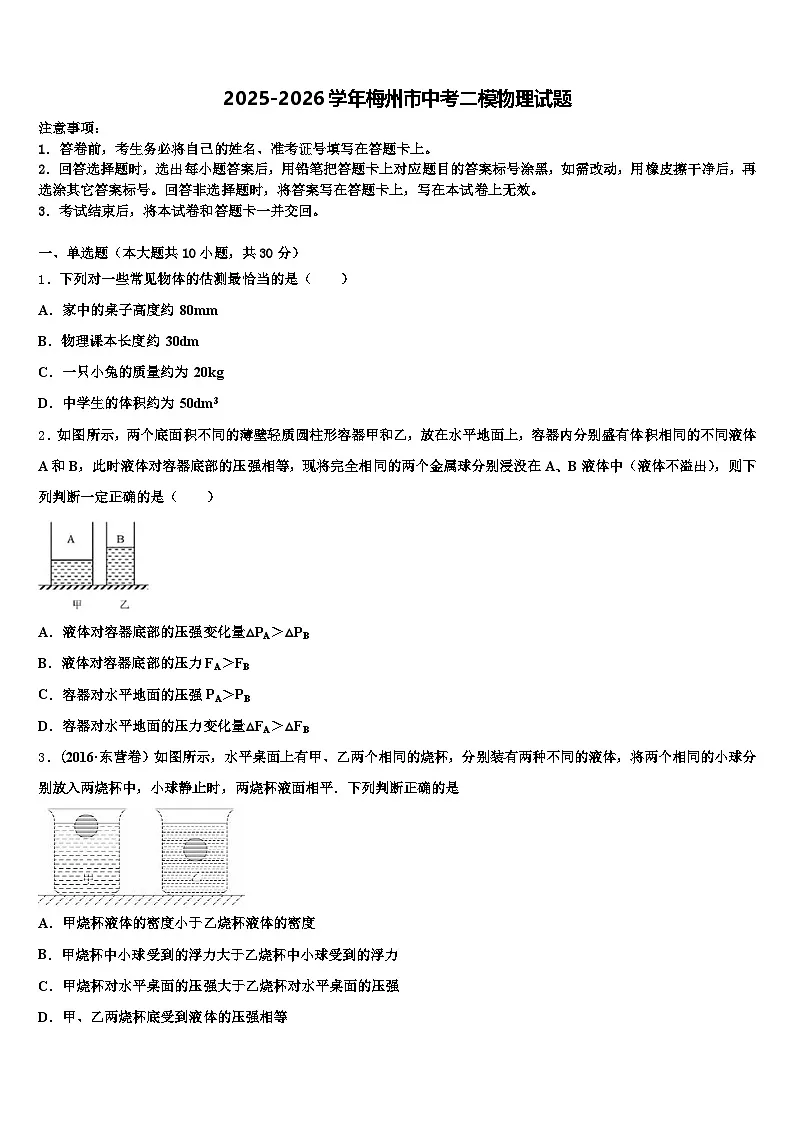

2025-2026学年梅州市中考二模物理试题（含答案解析）

这是一份2025-2026学年梅州市中考二模物理试题（含答案解析），共16页。试卷主要包含了上海地区家用电冰箱的额定电压为等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．下列对一些常见物体的估测最恰当的是（ ）
A．家中的桌子高度约 80mm
B．物理课本长度约 30dm
C．一只小兔的质量约为 20kg
D．中学生的体积约为 50dm3
2．如图所示，两个底面积不同的薄壁轻质圆柱形容器甲和乙，放在水平地面上，容器内分别盛有体积相同的不同液体A和B，此时液体对容器底部的压强相等，现将完全相同的两个金属球分别浸没在A、B液体中（液体不溢出），则下列判断一定正确的是（ ）
A．液体对容器底部的压强变化量△PA＞△PB
B．液体对容器底部的压力FA＞FB
C．容器对水平地面的压强PA＞PB
D．容器对水平地面的压力变化量△FA＞△FB
3．（2016·东营卷）如图所示，水平桌面上有甲、乙两个相同的烧杯，分别装有两种不同的液体，将两个相同的小球分别放入两烧杯中，小球静止时，两烧杯液面相平．下列判断正确的是
A．甲烧杯液体的密度小于乙烧杯液体的密度
B．甲烧杯中小球受到的浮力大于乙烧杯中小球受到的浮力
C．甲烧杯对水平桌面的压强大于乙烧杯对水平桌面的压强
D．甲、乙两烧杯底受到液体的压强相等

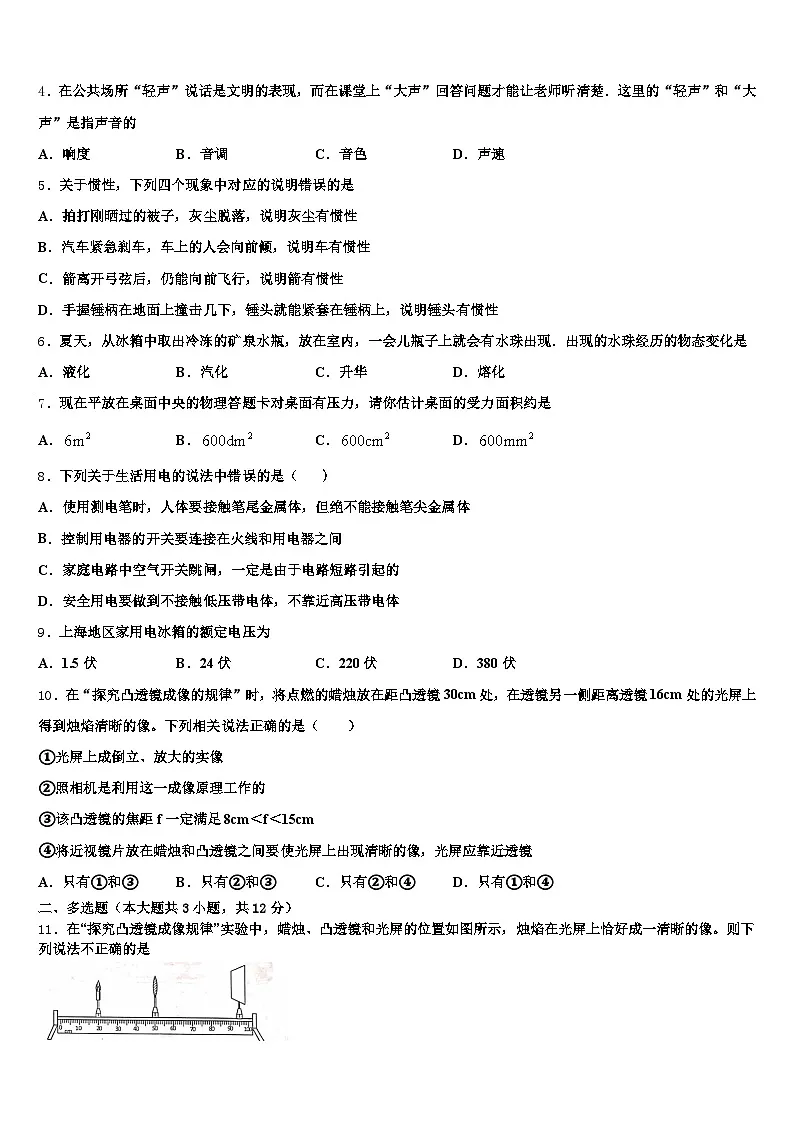

4．在公共场所“轻声”说话是文明的表现，而在课堂上“大声”回答问题才能让老师听清楚．这里的“轻声”和“大声”是指声音的
A．响度B．音调C．音色D．声速
5．关于惯性，下列四个现象中对应的说明错误的是
A．拍打刚晒过的被子，灰尘脱落，说明灰尘有惯性
B．汽车紧急刹车，车上的人会向前倾，说明车有惯性
C．箭离开弓弦后，仍能向前飞行，说明箭有惯性
D．手握锤柄在地面上撞击几下，锤头就能紧套在锤柄上，说明锤头有惯性
6．夏天，从冰箱中取出冷冻的矿泉水瓶，放在室内，一会儿瓶子上就会有水珠出现．出现的水珠经历的物态变化是
A．液化B．汽化C．升华D．熔化
7．现在平放在桌面中央的物理答题卡对桌面有压力，请你估计桌面的受力面积约是
A．B．C．D．
8．下列关于生活用电的说法中错误的是（ ）
A．使用测电笔时，人体要接触笔尾金属体，但绝不能接触笔尖金属体
B．控制用电器的开关要连接在火线和用电器之间
C．家庭电路中空气开关跳闸，一定是由于电路短路引起的
D．安全用电要做到不接触低压带电体，不靠近高压带电体
9．上海地区家用电冰箱的额定电压为
A．1.5伏B．24伏C．220伏D．380伏
10．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像。下列相关说法正确的是（ ）
①光屏上成倒立、放大的实像
②照相机是利用这一成像原理工作的
③该凸透镜的焦距f一定满足8cm＜f＜15cm
④将近视镜片放在蜡烛和凸透镜之间要使光屏上出现清晰的像，光屏应靠近透镜
A．只有①和③B．只有②和③C．只有②和④D．只有①和④
二、多选题（本大题共3小题，共12分）
11．在“探究凸透镜成像规律”实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像。则下列说法不正确的是
A．此时蜡烛在光屏上成倒立、放大的实像
B．照相机应用了这一成像规律
C．蜡烛燃烧一段时间后，光屏上的像会向下移
D．蜡烛不动，将透镜移至30cm处，移动光屏可能得到倒立的清晰的像
12．如图所示，有关甲、乙、丙、丁四个实验装置，下列说法中正确的是
A．甲图是研究电磁感应现象的
B．乙图说明电磁铁磁性强弱与线圈匝数多少有关
C．丙图是发电机的原理图
D．丁图说明通电导线周围存在磁场
13．如图所示，电源电压恒为4V，灯泡L标有“3V 1.5W”字样（不计温度对灯丝电阻的影响），滑动变阻器R最大阻值为20Ω，电压表量程“0～3V”，电流表量程为“0～0.6A”。在电路安全的情况下，下列判断正确的是
A．灯泡正常发光时的电阻为6Ω
B．只闭合开关S，滑动变阻器的取值范围是6Ω-18Ω
C．只闭合开关S，该电路的最大功率是2W
D．用阻值为10Ω的定值电阻R1替换小灯泡，并将滑片P移到R的最左端，闭合开关S，S1电流表示数为0.6A
三、填空题（本大题共5小题，共10分）
14．国旗用的旗杆顶上安装滑轮是为了_____。借助如图所示的塔吊，用1×104N的拉力F在20s内将重为1.8×104N的重物匀速竖直提升10m，拉力F所做的功为_____J，功率是_____W

15．超市里小红用15N的力推着重30N的购物车，沿水平方向做匀速直线运动，则购物车受到的摩擦力为_____N，购物车安装车轮的作用是_____（选填“增大”或“减小”）摩擦．
16．学校运动会百米赛跑项目中，小亮起跑后末速度为，终点冲刺时速度达到，在冲刺阶段他超越了小杰同学，领先到达终点，最终以的成绩获得第一名并打破学校记录。在超越小杰的过程中，以小杰为参照物小亮是_____的，小亮比赛过程的平均速度为___。
17．我校师生为了庆祝元且，认真贯彻落实十九大提出的优先发展教育的战略部署特地举行了大型文艺汇演．刘明同学弹奏电吉他时不停地用手指去控制琴弦长度，他这样做的目的是为了改变声音的_____（选填“响度”、“音调”或”音色”）．
18．根据所学知识，完成填空．
（1）如题1图所示的热水壶，倒水时需用力紧握壶柄，是通过_____来增大摩擦．
（2）该壶嘴上有一个能绕A点活动的金属片，水烧开时，“热气”会将金属片冲开，此时“热气”的内能转化为金属片的_____，这与汽油机的_____冲程能量转化过程相同．
（3）一单缸四冲程汽油机的曲轴转速为600r/min，对外做功一次约为1500J，这台汽油机的功率为_____W．
（4）汽油机装有汽化器，如题2图，它的作用是通过喷油管喷出汽油与流过的空气充分混合，混合后的气体再进入气缸．为使喷油管内汽油快速喷出，应将管口安装在_____（选填“A”或“B”）位置，因为此处空气流速大，压强_____．
四、计算题（本大题共3小题，共29分）
19．如图甲所示，是小区内的一种新型健身器械，叫单人坐拉器，它的简化模型图，如图乙所示．坐在坐拉器座椅上的人，当双手用力向下拉动手柄A时，操作杆AB会绕着转轴O转动，连杆BD拉动杆O′C绕转轴O′转动，将座椅向上抬起，（g取10N/kg）
（1）关于该坐拉器及其模型图，下列说法正确的是_____．
A．该坐拉器是个组合杠杆，使用过程中可以省功
B．O′DC杠杆是费力杠杆，而BOA杠杆是省力杠杆
C．人的体重越重，坐拉器使用过程中的机械效率越高
D．该坐拉器的机械效率为定值，不会发生变化
（2）已知手柄竖直向下移动30cm时，座椅竖直升高9cm，用时5s，若人的质量为60kg，利用坐拉器抬起人的机械效率为90%，则抬起人的过程所做功的功率为多少_____？
（3）已知图乙中OA：OB＝6：1，O′C：O′D＝2：1，此时AB杆处于水平位置，BD杆垂直于杆AB和O′C，BD杆对AB和O′C杆的拉力均沿着BD，且大小相等．若手臂对手柄A的拉力方向和人的重力方向视作同一直线，物体间相互作用力的大小相等、方向相反，忽略坐拉器的自重、转动时的摩擦和座椅的尺度．若小红的质量为40kg，则此时小红让自己保持图乙的状态，需要对手柄A施加竖直向下的拉力为多大 _______？
20．下面的图表是从某台电热饮水机说明书上收集到的信息．经分析得知，当开关S闭合时，饮水机处于加热状态，S断开时，饮水机处于保温状态．为了测量它加热时的实际功率，小明断开其它所有用电器，只将该饮水机接入家庭电路中，闭合开关S，测得热水箱中的水从20℃升高到100℃，所用时间为7.5min，同时观察到家中标有“1200r/kw•h”字样的电能表转盘转过120转（r）．根据以上信息，求：
电阻R1的阻值（不考虑温度对阻值的影响）；饮水机热水箱中的水从20℃升高到100℃时所吸收的热量[c水＝4.2×103J/（kg•℃）]；饮水机加热时的实际功率；饮水机此加热过程中的热效率．
21．赵磊和家人在郊外野餐，用木炭烧水。锅内装有5kg水，把水从18℃加热至98℃，已知水的比热容为4.2×103J/（kg•℃）。在这个过程中用掉500g的木炭，已知木炭的热值3.36×107J/kg。求：在这个过程中水吸收的热量；在这个过程中木炭放出的热量；烧水的效率。
五、作图题（本大题共2小题，共4分）
22．如图所示，凸透镜与水面平行，一侧的焦点恰好在水面上，水中一束入射光线射向凸透镜的焦点，请画出这束光线发生折射后的光路图。
23．根据如图所示通电螺线管周围的磁感线方向，在图中标出通电螺线管的N极和电源的正极；
（____）
六、实验探究题（本大题共3小题，共15分）
24．阅读下面的短文，回答问题．
热电偶把两种不同材料的导线（如铁线和铜线）组成如题图所示的闭合回路，当AB 两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接氛力和B 间的温度差的大小有关，温度差越大，回路电流越大．
请回答下列问题：
如题图所示．① 其它条件不变，只将铁丝换成铜丝，电路电流_______．② 其它条件不变，只将A 处杯中的冰水混合物换为沸水，电路电流______．③ 其它条件不变，移去酒精灯，将B 放人另一杯冰水混合物中，稳定后，电路电流_____（各空格均选填“变大”、“变小”、“不变”、“变为零”)这样的热电偶实际上是一个电源，它的电能是由_______能转化而来．热电偶电路可以把温度信号换成________信号，利用这种性质可以把热电偶做成__________（写出一种应用）．
25．在探究液体压强的实验中，进行了如图所示的操作：
（1）由丙、丁两图进行实验对比，得出液体压强与盛液体的容器形状_____（选填“有关”或“无关”）。
（2）乙、丙两图是探究液体压强与_____的关系。
（3）在图甲中，固定金属盒的橡皮膜在水中的深度，使金属盒处于向上、向下、向左、向右等方位时，两玻璃管中液面高度差不变，说明了在液体内部同一深度处，液体向各个方向的压强大小_____。
26．如图甲是某实验小组探究“电流与电压、电阻关系”的电路图，使用的实验器材有：电压为6V的电源、电流表、电压表各一个，开关一个，5Ω、33Ω、35Ω、33Ω的定值电阻各一个，规格为“33Ω 3A”的滑动变阻器一个，导线若干．请把图甲中接错的那根导线找出来打上“×”，再用笔画线代替导线把它改正．
改接好电路后所测得的几组电流、电压值如表3所示．在第3次实验中，电流表的示数如图乙所示，则通过电阻的电流为____A．根据表数据可得结论： ．
（3）探究电流与电阻的关系时，所测得的几组电流、电阻值如下表所示，
① 由于操作不当，导致一组数据存在错误，请判断第________次实验的数据存在错误．产生错误的原因是__________________，正确的数据应该是______A．
② 纠正错误以后，该小组用33Ω的电阻替换35Ω的电阻进行了第4次实验，发现无论怎样移动滑动变阻器滑片，电压表的示数始终无法达到3V．请你找出一种可能的原因_________________．
参考答案
一、单选题（本大题共10小题，共30分）
1、D
【解析】
A．中学生的身高在160cm左右，家中桌子的高度大约是中学生身高的一半，在80cm＝800mm左右，故A不符合实际；
B．一根筷子的长度约25cm，物理课本的长度略大于此数值，在26cm＝2.6dm左右，故B不符合实际；
C．一只小兔子的质量在2kg左右，故C不符合实际；
D．人体密度与水的密度差不多，在1.0×103kg/m3左右，中学生的质量在50kg左右，体积在V＝＝0.05m3＝50dm3左右，故D符合实际．
2、B
【解析】
由图可知，SASB,hAhB, 液体对容器底部的压强相等,则AB。
A．将完全相同的两个金属球分别浸没在A、B液体中, 液体对容器底部的压强变化量分别为△PA＝Ag,△PB＝Bg,AB, SASB,故△PA和△PB大小无法比较，故A错误；
B．液体对容器底部的压强相等，SASB，据F＝pS可知，液体对容器底部的压力FA＞FB，故B正确；
C．轻质圆柱形容器对地面的压强，等于液体对容器底部的压强，即PAPB，故C错误；
D．容器对水平地面的压力变化量都等于小球的重力，即△FA△FB，故D错误。
故选B.
3、C
【解析】
试题分析：由图可知，小球在甲、乙两杯中分别处于漂浮和悬浮状态．根据浮沉条件可知，ρ甲液 ＞ρ球，ρ乙液=ρ球，所以ρ甲液＞ρ乙液，故A错误；因为物体漂浮或悬浮时，受到的浮力和自身的重力相等，所以同一只小球在两杯中受到的浮力相等，都等于小球的重力，故B错误；由G=mg、ρ=m/V可得G=ρVg，因为ρ甲液＞ρ乙液，甲杯内液体的体积大于乙杯内液体的体积，所以甲杯内液体的质量较大，重力较大，甲、乙两烧杯相同，两小球相同，所以甲杯对桌面的压力较大；又根据p=F/S可知，甲烧杯对水平桌面的压强大于乙烧杯对水平桌面的压强，故C正确；两杯中液面相平，ρ甲液＞ρ乙液，所以根据p=ρ液gh可知，烧杯底受到液体的压强：p甲液＞p乙液，故D错误；故选C．
考点：物体的浮沉条件及其应用；压强的大小及其计算；液体压强计算公式的应用；阿基米德原理
4、A
【解析】
这里的“轻声”和“大声”都是指声音的大小、强弱，也就是声音的响度，故A正确，BCD错误．
5、B
【解析】
A．用力拍打被子，被子运动，而灰尘由于惯性要保持原来的静止状态，所以灰尘就和被子分离了，利用了灰尘的惯性，故A正确；
B．汽车急刹车时，人由于惯性仍然保持原来的运动状态，因此人会向前倾，这说明人有惯性，故B错误；
C．箭离开弓弦后，仍能向前飞行，是因为箭具有惯性，故C正确；
D．把锤柄在地面上撞击，当锤柄遇到地面停下后，锤头因为惯性，继续保持运动状态，所以能紧紧地套在锤柄上，是利用了锤头的惯性，故D正确．
6、A
【解析】
从冰箱中取出的冷冻矿泉水瓶，温度较低，空气中的水蒸气遇到温度较低的矿泉水瓶变成小水滴，属于液化现象．
7、C
【解析】
物理答题卡平放在桌面中央，受力面积即为答题卡的面积，物理答题卡的长约为30cm，宽约为20cm， 故桌面的受力面积为S=30cm×20cm=600cm2=0.06m2=6dm2=60000mm2，故ABD错误，C正确．
8、C
【解析】
用测电笔时，手必须要接触笔尾金属体，这样才能使测电笔发挥作用，但绝不能接触笔尖金属体，故A正确；家庭电路的开关应该装在火线上，这样可防止断开开关后用电器仍带电，故B正确；家庭电路中空气开关跳闸，是电路电流过大造成的，电流过大的原因是：一是短路；二是用电器的总功率过大，故C错误；不接触低压带电体，不靠近高压带电体，符合安全用电原则，故D正确，故选C．
点睛：本题考查的是安全用电知识、触电的应急措施的了解与掌握，可以加强用电安全意识，有利于自我保护．
9、C
【解析】
我国家用电器的额定电压都是220V．电冰箱是家用电器，其正常工作电压是220V．
10、B
【解析】
蜡烛距离凸透镜30cm时，在透镜的另一侧16cm处光屏上得到一个清晰的像，物距大于像距，成倒立缩小实像，是照相机的原理；故①错误，②正确；
此时物体在二倍焦距以外，像在一倍焦距和二倍焦距之间，
即30cm＞2f；2f＞16cm＞f，
解得：8cm＜f＜15cm，故③正确；
近视镜片是凹透镜，对光线具有发散作用，所以近视镜片放在蜡烛和凸透镜之间，像将延迟会聚，为使光屏上看到清晰的像，采取的方法为：使光屏远离透镜，使像成在光屏上，故④错误。
故选B。
二、多选题（本大题共3小题，共12分）
11、BCD
【解析】
根据题中“在“探究凸透镜成像规律”实验中……，下列说法不正确的是”可知，本题考查凸透镜成像的规律。根据实验的探究过程及成像规律的应用进行分析判断。
【详解】
A．由图可知，此时的像距大于物距，成倒立、放大的实像，故A正确。
B．照相机是根据凸透镜成倒立、缩小的实像的原理制成的，故B不正确。
C．蜡烛燃烧一段时间后变短，烛焰的位置向下移动，根据光线过透镜的光心不改变方向，像的位置向上移动，故C不正确。
D．由图可知，物距为30cm，此时f＜30cm＜2f，则15cm＜f＜30cm；蜡烛不动，将透镜移至30cm处，此时的物距为10cm，小于焦距，成虚像，所以光屏上不能承接到像，故D不正确。
12、ABD
【解析】
A.导体切割磁感线产生电流是电磁感应现象，故A正确；
B.由图可知线圈匝数越多，吸引的铁钉越多，说明电磁铁磁性强弱与线圈匝数多少有关，故B正确；
C. 丙图通电导体在磁场中受到力的作用，是电动机的原理图，故C错误；
D. 丁图装置为奥斯特实验装置，通电导体会使小磁针发生偏转，说明通电导线周围存在磁场，故D正确。
13、ACD
【解析】
A. 根据 可得，灯泡正常发光时的电阻： ，故A正确；
B. C.只闭合开关S时，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流，调节滑动变阻器滑片，使灯泡L两端电压为3V，则此时滑动变阻器R两端电压为1V，因为串联电路电压比等于电阻比，因此可知，即，所以R=2Ω，此时电路中电流为，当滑动变阻器R两端电压为3V时，因为串联电路电压比等于电阻比，可知，即，所以R=18Ω，即滑动变阻器的取值范围是2Ω-18Ω，故B错误;
C.根据公式 可知总电阻越小功率越大，只闭合开关S，该电路的最大功率是，故C正确；
D. 将滑片P移到R的最左端，此时R1与R并联，电流表测干路电流，因此 ,故D正确。
三、填空题（本大题共5小题，共10分）
14、改变力的方向 3×105 1.5×104
【解析】
升国旗用的旗杆顶上安装滑轮是定滑轮，为了改变力的方向；
重物由3段绳子承担，故拉力F提升绳子通过的距离为s=3h=3×10m=30m；
拉力F做功为W=Fs=1×104N×30m=3×105J；
拉力F的功率为P==1.5×104W。
15、15 减小
【解析】
静止的物体和匀速直线运动的物体都受到平衡力作用，根据平衡力的条件进行判断；当受力不平衡时，物体运动状态将发生改变；
变滑动为滚动可以减小摩擦力，据此分析解答．
【详解】
（1）重30N的购物车，在15N水平推力作用下，在水平地面上做匀速直线运动，水平方向上受到推力和摩擦力的作用，这两个力是平衡力，大小相等，方向相反，所以摩擦力大小是15N．
（2）购物车安装车轮的作用是变滑动为滚动，减小摩擦．
16、运动 8
【解析】
在超越小杰的过程中，小迪与小杰的位置发生了变化，所以当以小杰为参照物时，小迪是运动的。
百米赛跑程为100m，所用时间为：；
根据得平均速度为：
。
点睛：重点是速度公式的应用，关键是明白全程的平均速度必须用路程除以时间进行计算，千万不可用两个速度求平均数，是不正确的。
17、音调
【解析】
弹奏吉时不断用手指去控制琴弦长度，从而改变了琴弦振动的快慢，也就改变了声音的音调．
18、增大压力 机械能 做功 7500 A 小
【解析】
（1）倒水时需用力紧握壶柄，是在接触面粗糙程度一定时，通过增大压力来增大摩擦力；
（2）水烧开的时候，“热气”总是将壶嘴上的金属片冲开，热气对金属片做功，热气的内能转化金属片的机械能，从能量转化的角度看，水汽冲金属片现象相当于如图汽油机的做功冲程；
（3）汽油机飞轮转速是600r/min，每分钟飞轮转动600圈，完成300个工作循环，对外做功300次，做功冲程工作时，推动活塞一次做功1500J，1min做功W＝1500J×300＝4.5×105J，这台汽油机的功率为： ；
（4）由图可知，A处粗，B处细，等质量的空气经过A、B时，A处流速大于B处流速，根据流体压强和流速的关系知，A处的压强小于B处的压强，故将管口安装在A处，喷油管内汽油更容易快速喷出．
四、计算题（本大题共3小题，共29分）
19、BC 12W 100N
【解析】
（1）根据题意知道，该坐拉器是个组合杠杆，由功的原理可知道，使用任何机械都不能省功，故A错误；由图知道，操作杆AB会绕着转轴O转动，由于OA大于OB，所以BOA杠杆是省力杠杆；连杆BD拉动杆O′C绕转轴O′转动，O′C大于O′D，所以O′DC杠杆是费力杠杆，故B正确；手柄竖直向下移动30cm，座椅竖直升高9cm，即二者的比值不变，由×100%知道，人越重，则有用功占总功的比值越大，所以坐拉器的机械效率越高，故C正确，D错误；
（2）根据题意知道，人的体重是： =60kg×10N/kg=600N，
抬起人的过程做的有用功是： =600N×0.09m=54J，
由×100%知道，抬起人的过程所做的总功是：=60J，
则此过程所做功的功率是 ：=12W．
（2）小红的重力是： =40kg×10N/kg=400N，
对于杠杆AOB由杠杆平衡条件知道，，即：，
对于杠杆O′CD，则，即：，
根据题意知道，FB =FD，又因为物体间相互作用力的大小相等，即FA =FA′，
所以解得：FA =100N．
20、 (1) 55 Ω； (2) 3.36×105 J； (3) 800 W. (4) 93.3%.
【解析】
（1）当开关S闭合时，饮水机处于加热状态，此时电路中只有电阻R1，如图1所示；S断开时，饮水机处于保温状态，此时电路中电阻R1和R2串联，如图2所示；
由题知，U＝220V，P加热＝880W，电阻R1的阻值为：R1＝＝55Ω．（2）热水箱容量，即可装水的体积：V＝1L＝0.001m3，由ρ＝得饮水机内可装入水的质量；m＝ρV＝1×103kg/m3×0.001m3＝1kg；c水＝4.2×103J/（kg•℃），t＝100℃，t0＝20℃，水吸收的热量为：Q吸＝c水m（tt0）＝4.2×103J/（kg•℃）×1kg×（100℃20℃）＝3.36×105J．（3）每消耗1kW•h的电能，电能表的转盘就转过1200r，电能表的转盘转过120r消耗的电能为：W＝W•h＝0.1kW•h＝3.6×105J，而t＝7.5min＝450s，饮水机的实际功率为：P实际＝＝800W．（4）Q吸＝3.36×105J，消耗电能W＝3.6×105J，饮水机的热效率为：η＝×100%＝×100%93.3%．
（1）当开关S闭合时，饮水机处于加热状态，此时电路中只有电阻R1；S断开时，饮水机处于保温状态，此时电路中电阻R1和R2串联；知道饮水机的额定电压和加热时的额定功率，可利用公式R＝计算出电阻R1的阻值．（2）知道热水箱的容量，可利用公式m＝ρV计算出水的质量，又知道水的比热容和温度变化，可利用热量公式Q吸＝cm（tt0）计算出水吸收的热量．（3）“1200r/kw•h”的意义为：每消耗1kw•h的电能，电能表的转盘就转过1200r，从而可以计算出电能表的转盘转过120r消耗的电能，又知道工作时间，可利用公式P＝计算出饮水机的实际功率．（4）已经计算出水吸收热量和饮水机消耗的电能，可利用公式η＝计算出饮水机的热效率．
21、（1）1.68×106J （2）1.68×107J （3）10%
【解析】
（1）水吸收的热量Q吸=cm(t−t0)=4.2×103J/(kg⋅℃)×5kg×(98℃−18℃)=1.68×106J，
（2）木炭完全燃烧放出的热量Q放=qm=3.36×107J/kg×0.5kg=1.68×107J；
（3）烧水的效率η=×100%=×100%=10%。
五、作图题（本大题共2小题，共4分）
22、
【解析】
光由水中斜射进入空气中时，折射光线向远离法线方向偏折，折射角大于入射角，由此在法线右侧的空气中画出折射光线；过焦点的入射光线，经凸透镜折射后平行于主光轴射出。如图所示：
。
23、
【解析】
在磁体的周围，磁感线是从磁体的N极出发，回到S极，所以图示的螺线管的右端为N极。根据螺线管的N极和线圈的绕向，利用右手螺旋定则可以确定电流是从螺线管的左端流入，右端流出。从而可以确定电源的左端为正极。如下图所示。
六、实验探究题（本大题共3小题，共15分）
24、变为零 变小 变为零 内能 电信号 温度计
【解析】
由题意知，电路中产生回路的条件：相互连接的金属丝的材料不同；跟相互连接的两个节点间的温度差有关．且电流的大小与材料的种类和温度差的大小有关．
（1）①只将铁丝换成铜丝，这样相互连接的材料相同，电路中不会有电流；
②其它条件不变，只将A 处杯中的冰水混合物换为沸水，则AB两处的温度差减小，电流变小；
③其它条件不变，移去酒精灯，将B放人另一杯冰水混合物中，则AB两端没有温度差，电流变为零；
（2）由上知，内能与温度有关，在此电路中，内能转化为电能；
（3）热电偶将热的差别转化成了电，即将热信号转化为电信号，可以根据电流的大小判断温度的差别，即可以制成温度计．
25、无关 液体密度 相等
【解析】
（1）由丙、丁两图可知，同为盐水，深度相同，只有容器的形状不同，并且U形管中液面的高度差也相同，即压强相同，说明液体压强与盛放液体的容器形状无关；
（2）由乙丙两图可知，液体深度相同，密度不同，故探究的是液体压强与密度的关系；
（3）在图甲中，固定金属盒的橡皮膜在水中的深度，使探头朝向不同方位时，两玻璃管中液面高度差不变，即压强不变，说明了在同种液体同一深度处，液体向各个方向的压强大小相等。
26、（3）如下图所示
（3）3．3 当电阻一定时，通过导体的电流和导体两端的电压成正比；
（3）① 3 没有调节滑动变阻器 3．3 ② 滑动变阻器最大阻值过小
【解析】
试题分析：（3）滑动变阻器应与被测电阻和电流表串联，电压表应并联在被测电阻两端，正确的连线如上图所示；（3）由图示可知，电流表接3-3．6A的量程，其示数为3．3A；表一中每次实验所得出的电压与对应的电流的比值都相等，说明：当电阻一定时，通过导体的电流和导体两端的电压成正比；（3）① 由表3中的数据可知，在电压一定时，电流与电阻应成反比，第3组数据中的电流与电阻的乘积与第3、3组的不同， 这是由于没有调节滑动变阻器，没有控制电阻两端的电压不变；由第3组数据可知，电压应为3V，所以第3组数据中的电流值应为3．3A；②当换用大电阻后，分压会增大，当调节变阻器不能使电压表示数为3V，说明可能是变阻器的最大阻值太小了．
考点：电流与电压、电阻关系
热水箱容量
1L
额定电压
220V
加热时额定功率
880W
实验次数
3
3
3
电阻R/Ω
5
33
35
电流I/A
3．6
3．3
3．34
实验次数
3
3
3
电压U/V
3．3
3．5
3．3
电流I/A
3．3
3．4
