广东省中山市2026年中考二模物理试题附答案

这是一份广东省中山市2026年中考二模物理试题附答案，共26页。试卷主要包含了单选题，填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。
1．某音乐小组的同学制作了三种不同的乐器，用它们演奏时，发出声音的波形图分别如下，下列关于三种乐器说法中正确的是（ ）
A．音调不同B．响度不同C．音色不同D．频率不同
2．一未装满橙汁的密闭杯子，先倒立放在桌面上（如图A），然后反过来正立在桌面上（如图B），则橙汁对杯底的压强变化是（ ）
A．增大B．减小C．不变D．无法确定
3．如图所示，下列判断不正确的是（ ）
A．甲图中国旗冉冉升起，相对于地面国旗是运动的
B．乙图中冰壶离开运动员后会继续滑行，是因为它有惯性
C．丙图中运动员对地面的压力与地面对他的支持力是一对平衡力
D．丁图中高空抛下的物体，质量一样时越高其重力势能就越大
4．下列四种工具中，正常使用时属于省力杠杆的是（ ）
A． 食品夹B． 园艺剪
C． 天平D． 船桨
5．如图所示是某家庭电路的一部分，下列说法正确的是（ ）
A．保险丝的额定电流越大越安全
B．闭合开关S灯泡不亮，可能是开关短路了
C．地线和零线之间的电压是220V
D．电冰箱连入三孔插座后，电灯与电冰箱是并联
6．下面四幅图中，哪个和发电机的工作原理是相同的（ ）
A．B．
C．D．
7．如图，用F=10N的拉力竖直向上匀速提升木块，2s内木块升高的高度为0.1m，木块重力G=24N，在此过程中下列判断正确的是（ ）
A．绳子自由端移动的速度为0.2m/s
B．滑轮组做的有用功为3J
C．拉力F做功的功率为0.5W
D．滑轮组机械效率为80%

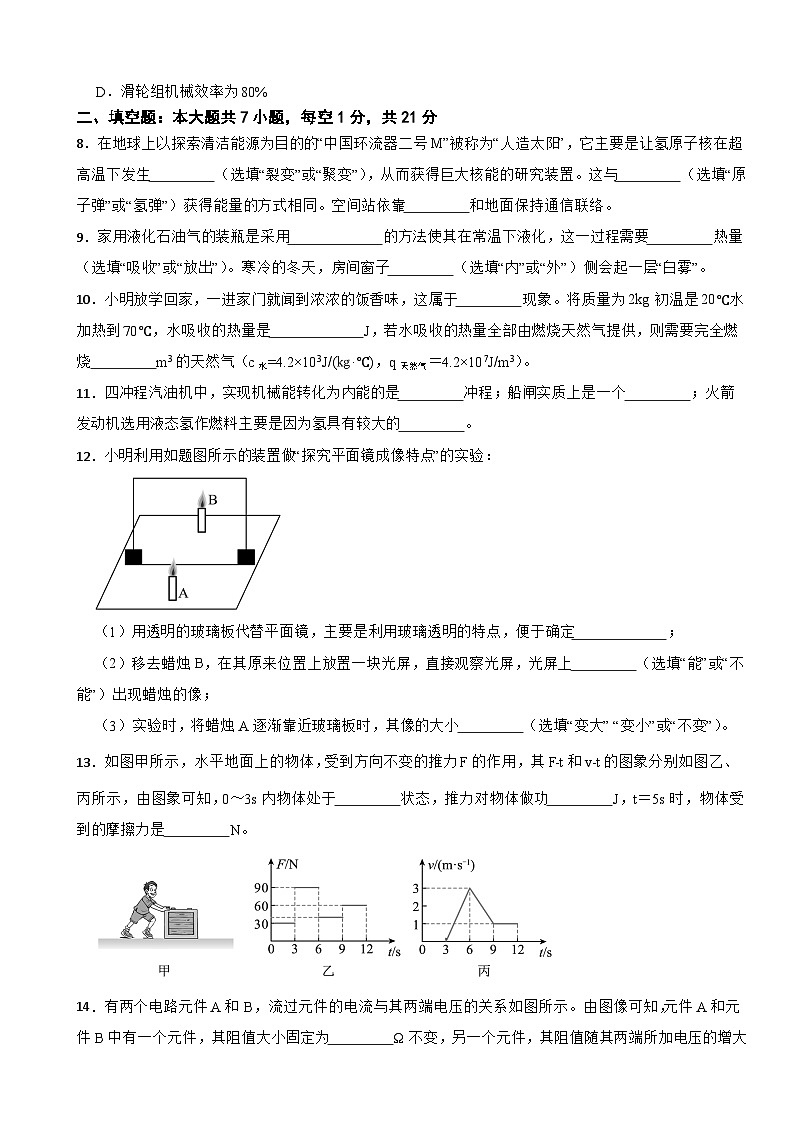

二、填空题：本大题共7小题，每空1分，共21分
8．在地球上以探索清洁能源为目的的“中国环流器二号M”被称为“人造太阳”，它主要是让氢原子核在超高温下发生 （选填“裂变”或“聚变”），从而获得巨大核能的研究装置。这与 （选填“原子弹”或“氢弹”）获得能量的方式相同。空间站依靠 和地面保持通信联络。
9．家用液化石油气的装瓶是采用 的方法使其在常温下液化，这一过程需要 热量（选填“吸收”或“放出”）。寒冷的冬天，房间窗子 （选填“内”或“外”）侧会起一层“白雾”。
10．小明放学回家，一进家门就闻到浓浓的饭香味，这属于 现象。将质量为2kg初温是20℃水加热到70℃，水吸收的热量是 J，若水吸收的热量全部由燃烧天然气提供，则需要完全燃烧 m3的天然气（c水=4.2×103J/(㎏·℃)，q天然气＝4.2×107J/m3）。
11．四冲程汽油机中，实现机械能转化为内能的是 冲程；船闸实质上是一个 ；火箭发动机选用液态氢作燃料主要是因为氢具有较大的 。
12．小明利用如题图所示的装置做“探究平面镜成像特点”的实验：
（1）用透明的玻璃板代替平面镜，主要是利用玻璃透明的特点，便于确定 ；
（2）移去蜡烛B，在其原来位置上放置一块光屏，直接观察光屏，光屏上 （选填“能”或“不能”）出现蜡烛的像；
（3）实验时，将蜡烛A逐渐靠近玻璃板时，其像的大小 （选填“变大” “变小”或“不变”）。
13．如图甲所示，水平地面上的物体，受到方向不变的推力F的作用，其F﹣t和v﹣t的图象分别如图乙、丙所示，由图象可知，0～3s内物体处于 状态，推力对物体做功 J，t＝5s时，物体受到的摩擦力是 N。
14．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示。由图像可知，元件A和元件B中有一个元件，其阻值大小固定为 Ω不变，另一个元件，其阻值随其两端所加电压的增大而 （选填“增大”或“减小”）。若将它们串联接入某电源两端，电路中的电流刚好为0.4A，则电源总电压为 V。
三、作图题：本题7分
15．（1）作出F的力臂和大石头的重力；
（2）完成光路图；
（3）请在图中把吊扇按安全用电原则接入家庭电路，要求当调速开关滑片顺时针转动时，可以减慢吊扇转速。
四、实验题：每空1分，共18分
16．如图所示，秒表读数为 秒。
17．用天平测量物体质量，平衡后如图，则该物体的质量m = g。
18．为比较水和食用油的吸热能力，小明用两套相同的装置做实验，如图所示。用温度计测量液体吸收热量后升高的温度，并用钟表记录加热时间。实验数据如下表。
在实验过程中控制水和食用油的质量和 相同，通过比较 来研究水和食用油吸热能力的差异。若实验中热量散失忽略不计，已知水的比热容 ，则食用油的比热容是 J/（kg·℃）。
19．在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为2.5V，正常发光时的电阻约为8Ω。
（1）在图甲中，有一根导线未连接，请用笔画线代替导线将电路连接完整 ；
（2）闭合开关后，小灯泡不亮，电流表没有示数，电压表示数超过量程，经检查，导线连接完好，则电路故障可能是小灯泡发生了 （选填“短路”或“断路”）；
（3）排除故障后，移动滑片P到某一位置时，电压表示数如图乙所示，为 V；此时要测量小灯泡的额定功率，应将滑片P向 （选填“左”或“右”）端移动；
（4）移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I-U图像，由图像可计算出小灯泡的额定功率是 W；
（5）细心的小红发现绘制的I-U图像不是直线，认为可能是自己实验中数据测量不准确，存在误差造成的，你认为对吗？ 。（选填“对”、“不对”）
20．小明在做“探究凸透镜成像规律”的实验时，所用的器材有：带刻度尺的光具座、凸透镜、光屏、蜡烛和火柴等。
（1）实验前，小明调节蜡烛、凸透镜、光屏的中心在 ；
（2）如图甲所示，将一束平行光正对凸透镜照射，当光屏上出现一个最小最亮的光斑时停止移动光屏，可测出凸透镜的焦距是 cm；此时小明不小心用手遮住了凸透镜的一部分，光屏上是否还会出现光斑。 。 （选填“是”、“否”）
（3）小明在某次实验中，将蜡烛、凸透镜、光屏放在光具座上如图乙所示的位置，光屏上呈现清晰的像，此像是倒立、 （选填“放大”、“缩小”或“等大”）的实像；此实验在生活中的应用是 。 （选填“照相机”、“投影仪”、 “放大镜”）
（4）保持蜡烛位置不变，移动凸透镜至如图丙所示位置，无论怎样移动光屏都无法光屏上看不到烛焰的像，则人眼在图中 （选填“A”或“B”）处能观察到烛焰的像；
（5）将图乙中的透镜换成焦距f=5cm的凸透镜，光屏上烛焰的像变模糊。若不移动蜡烛，在蜡烛和凸透镜之间放置一个度数适当的 （选填“近视”或“远视”）眼镜的镜片，光屏上也会重新出现烛焰清晰的像。
五、计算题：本大题共2小题，第19小题7分，第20小题7分，共14分
21．2023年5月，世界智能大会在天津的成功举办，将进一步推动我国人工智能技术的研发和应用。图甲为某款智能机器人，质量为30kg，底部轮与地面接触总面积为，它在某次引领接待工作中沿直线行走的速度随时间变化的图像如图乙所示。（g取10N/ kg）
（1）求智能机器人静止在水平地面上时，对地面产生的压强；
（2）在0~6s内，智能机器人受到的水平阻力为重力的0.05倍，求此段时间内智能机器人牵引力做的功和功率。
22．如图所示为电饭锅的电路图， R1、R2为电热丝，S为温控开关，A、B两点接在家庭电路上。当S闭合时，电饭锅处于加热状态，加热功率为1100W；当S断开时，电饭锅处于保温状态，保温功率为110W。求：
（1）电热丝 和 的阻值分别是多少？
（2）电饭锅保温5min，电饭锅产生的热量是多少？
六、综合能力题：每空1分，共19分。
23．某同学探究影响浮力大小的因素，其操作如图所示。
（1）图B中，物体受到的重力是 N，浮力是 N；
（2）由A、B、C图可得出浮力与 有关；
（3）由A、E、F图可得出结论：物体受到的浮力大小与液体的 有关； 由实验可知 （“水”或“液体b”）的密度大；
（4）A图中物体的密度是 。
24．测量未知电阻R阻值的实验中，用到的实验器材有：两节新干电池、电压表、电流表、开关、滑动变阻器、导线若干。
（1）实验小组的同学连接的电路如图甲所示，闭合开关后，电流表 （选填“有”或“没有”）示数；
（2）甲图电路中存在导线连接错误，请在接错的导线上画“×”，并用笔画线代替导线画出正确的接法，只能更改一根导线；
（3）正确连接电路后，闭合开关，当电压表示数为1.2V时，电流表示数如图乙所示，则被测电阻的阻值大小为 Ω；通过调节滑动变阻器，测得多组Rₓ的电压值和电流值，最后算出阻值Rₓ的平均值，这样做的目的是 ；
（4）把图甲中的未知电阻换成小灯泡，测量小灯泡的电阻，根据两次实验的数据绘制出 I-U关系图像，如图丙，其中小灯泡的 I-U关系图线是 （选填“a或b” ） 。
（5）完成上述实验后，实验小组的同学借助阻值已知的定值电阻R0和另一个电压表，设计了如图丁所示的电路来测量未知电阻的阻值。
①电路图中虚线框内的元件组合相当于一个 表；
②闭合开关，调节滑片，读出电压表V 和V0的示数分别为Uₓ和U0
③未知电阻Rx= （用测量量和已知量符号表示）。
25．阅读下列短文，回答问题。
风力发电
风能是一种清洁的可再生能源，利用风力发电将助力我国实现碳中和目标，风力发电机组主要由叶片、齿轮箱、发电机等组成，其简化结构如题图甲所示。叶片横截面的设计原理如图乙所示，一面较平，另一面较弯曲。叶片在风的作用下旋转，经过齿轮箱增速后，发电机转子高速旋转发电。某风力发电机组利用齿轮箱可实现叶片转1圈，发电机转子转20圈。风力发电机组输出功率P与风速 v的关系如图丙所示。在5m/s≤v≤10m/s的范围内，P与v的三次方成正比。风力发电机组所在风场某段时间内的风速v与时间t的关系如图丁所示。 （为方便计算，图丙和图丁数据已作简化处理。）
（1）完成下列风力发电的主要能量转化流程图：① ，② ；
（2）当风正面垂直吹向静止叶片时，如图乙所示，从正面看，叶片A会 （选填“顺时针”或“逆时针”）转动；
（3）当风速为12m/s时，风力发电机组工作1h输出的电能，能给功率为1000W的空调使用 h
（4）当风速为13m/s时，发电机转子1min转400圈，若发电机输出电能1kW·h，叶片需要转动 圈；
（5）若14∶00~ 15∶00 和15∶00 ~16∶00 两段时间内输出电能之比为1∶3， 则14∶00~20∶00 的时间段内风力发电机组的输出电能为 kW·h。
答案
1．【答案】C
【解析】【解答】图中，三种乐器发出声音的振动的幅度相同，则声音的响度相同，相同时间振动次数相同，则振动快慢相同，频率相同，音调相同；而波形图不同，声音的音色不同，故ABD错误，C正确。
故选C。
【分析】发声体振动的幅度相同，响度相同，振动的频率相同，音调相同，声波图的形状不同，音色不同。
2．【答案】A
【解析】【解答】据图可知，正立后，液体的深度加大，根据p=ρgh可知，当液体密度相同时，h值越大，液体对杯底的压强越大，故A符合题意，BCD不符合题意。
故选A。
【分析】压强的计算：公式为P=ρgh，压强和液体的密度、浸没深度有关，且密度越大，压强越大，深度越大，压强越大， 在同种液体的同一深度，液体向各个方向的压强 相同。
3．【答案】C
【解析】【解答】A．国旗升起时，以地面为参照物，国旗有位置改变，是运动的，故A正确，不符合题意；
B．冰壶离开运动员后继续滑行，是因为它有惯性，要保持原来的运动状态，故B正确，不符合题意；
C．运动员对地面的压力与地面对他的支持力是力和反作用力，作用在不同的物体上，不是一对平衡力，故C错误，符合题意；
D．重力势能与质量和高度有关，质量相同，高度越高其重力势能就越大，故D正确，不符合题意。
故选C。
【分析】相对于参照物，有位置变化，物体是运动的；物体具有惯性，继续保持原来的运动状态；物体间力和反作用力，是相互作用力；质量和高度，是重力势能的影响因素。
4．【答案】B
【解析】【解答】AD．使用食品夹、船桨时，动力臂小于阻力臂，是费力杠杆，故AD不符合题意；
B．使用园艺剪时，动力臂大于阻力臂，是省力杠杆，故B符合题意；
C．天平的动力臂等于阻力臂，是等臂杠杆，故C不符合题意。
故选B。
【分析】使用杠杆时，动力臂大于阻力臂，是省力杠杆，动力臂小于阻力臂，是费力杠杆，动力臂等于阻力臂，是等臂杠杆。
5．【答案】D
【解析】【解答】A．保险丝的额定电流太大时，当电流过大时，保险丝不会熔断，不能起到保护电路的作用，故A错误；
B．图中，开关S与灯泡串联，若开关短路，相对于开关闭合，灯仍然亮，故B错误；
C．地线和零线几乎没有电压，两线之间的电压是0V，故C错误；
D．电冰箱有金属外壳，连入三孔插座后，电灯与电冰箱是并联，互不影响，故D正确。
故选D。
【分析】保险丝允许通过的电流比安全电流稍大；开关短路，相对于闭合开关，接通电路；零线和地线没有电压；有金属外壳的用电器，需要使用三孔插座；家庭电路中各用电器并联。
6．【答案】C
【解析】【解答】发电机的工作原理是电磁感应现象。
A．图中，导体通电后，小磁针指向发生偏转，则通电导体的周围存在磁场，故A不符合题意；
B．通电后，导体在磁场中运动起来，是磁场对电流有力的作用，故B不符合题意；
C．实验装置中没有电源，当导体切割磁感线时，电路中产生电流，是电磁感应现象，故C符合题意；
D．通电后的螺线管能够吸引铁钉，是电流的周围存在磁场，移动滑片P，吸引铁钉的多少不同，则电磁铁磁性的强弱和电流的大小有关，故D不符合题意。
故选C。
【分析】通电导体周围有磁场，导体中的电流越大，磁性越强；通电导体在磁场中受到力的作用；导体切割磁感线，导体中产生感应电流，是电磁感应现象。
7．【答案】D
【解析】【解答】A．图中，滑轮组上绳子段数，绳子自由端移动的距离：s=nh=3×0.1m=0.3m，
计算绳子自由端移动的速度为：，故A错误；
B．滑轮组做的有用功：，故B错误；
C．拉力F做功为，
拉力F做功的功率为：，故C错误；
D．滑轮组机械效率为：，故D正确。
故选D。
【分析】根据绳子股数，判断绳子移动的距离，根据，计算速度；利用W=Gh，计算有用功，根据W=Fs，计算做功，根据，计算功率，根据，计算机械效率大小。
8．【答案】聚变；氢弹；电磁波
【解析】【解答】太阳内部的氢原子在超高温下发生聚变，获得巨大核能，与氢弹获得能量方式相同。
电磁波可以传播信息，可在真空中传播，空间站是依靠电磁波和地面保持通信联络的。故第1空填：聚变；第2空填：氢弹；第3空填：电磁波。
【分析】太阳能通过核聚变释放能量，获取能量；电磁波可以实现空间站和地面联系。
9．【答案】压缩体积；放出；内
【解析】【解答】降低温度和压缩体积，可使气体液化；利用压缩体积的方法，将石油气液化装瓶，液化需要放热。
寒冷的冬天，房间内的温度高，水蒸气遇到冷的窗子，液化成小水珠附在窗子的内侧。故第1空填：压缩体积；第2空填：放出；第3空填：内。
【分析】通过降低温度或压缩体积，可以使气体液化；液化放热，发生在温度较高的一侧。
10．【答案】扩散；4.2×105；0.01
【解析】【解答】组成物质的分子不停地做无规则运动，分子运动发生扩散现象，使人闻到饭香味。
水吸收的热量：Q吸=c水m(t-t0)=4.2×103J/(㎏·℃)×2kg×(70℃-20℃)=4.2×105J，
天然气完全燃烧放出的热量等于水吸收的热量，则：Q放=Q吸=4.2×105J
天然气的体积：。故第1空填：扩散；第2空填：4.2×105；第3空填：0.01。
【分析】闻到气味，是分子不停的无规则运动形成了扩散现象；根据Q吸=c水m(t-t0)，计算水吸收的热量，根据，计算消耗燃料的体积。
11．【答案】压缩；连通器；热值
【解析】【解答】四冲程汽油机的工作循环中，压缩冲程活塞运行压缩燃气体积，将机械能转化为内能。
船闸的阀门控制上下游水位，其上端开口，下端连通，构成连通器。
液态氢的热值较大，与其它燃料相比，完全燃烧相同质量时，放出更多的热量。故第1空填：压缩；第2空填：连通器；第3空填：热值。
【分析】汽油机的压缩冲程，将机械能转化为内能；船闸利用连通器的工作原理；不同燃料的热值不同，氢燃料的热值较大。
12．【答案】（1）像的位置
（2）不能
（3）不变
【解析】【解答】探究平面镜成像特点时，
（1）实验时，用透明玻璃板代替平面镜成像，利用了玻璃是透明的，即能看到像，也能看到玻璃后的蜡烛B，便于确定像的位置。
（2）平面镜成像是光的反射现象，成的是虚像，光屏不能承接，光屏上不能出现蜡烛的像。
（3）将蜡烛A逐渐靠近玻璃板时，蜡烛的大小不变，像的大小也不变。
【分析】（1）探究平面镜成像规律时，利用玻璃板代替平面镜，便于确定像的位置；
（2）平面镜成像是虚像，不能成在光屏上；
（3）物体靠近平面镜，像的大小不变。
（1）用透明玻璃板代替平面镜成像，是因为玻璃是透明的，在看到像的同时能看到玻璃后的蜡烛B，便于确定像的位置。
（2）平面镜成像是光的反射光线的反向延长线会聚成的虚像，不能在光屏上承接，光屏上不能出现蜡烛的像。
（3）将蜡烛A逐渐靠近玻璃板时，蜡烛的大小不变，则其像的大小也不变。
13．【答案】静止；0；60
【解析】【解答】丙图中：0~3s内，物体的速度为零，处于静止状态；根据W=Fs，有推力但物体没有移动距离，推力对物体做功0J。
丙图中，在9~12s内，物体做匀速直线运动，受到平衡力，乙图中，推力F=60N，根据二力平衡条件，摩擦力的大小为f=F=60N；第5s时，物体加速运动，受力不平衡，由于物体对地面的压力和接触面的粗糙程度不变，摩擦力不变，仍为60N。
【分析】物体相对于地面没有位置变化，是静止的；物体受力，但没有移动距离，力不做功；匀速直线运动时，物体受到平衡力；二力平衡时，力的大小相等；当压力和粗糙程度不变时，摩擦力不变。
14．【答案】10；增大；5
【解析】【解答】图中，元件B的I-U的图像是一条过原点的直线，则B的电流和电压成正比，阻值大小固定不变，为：；
A的I-U图向U的方向偏转，则A的阻值随两端电压的增大而增大。
若将它们串联接入电源两端，电路中的电流刚好为0.4A，串联电路中电流处处相等，则AB的电流均为0.4A，AB的电压分别为1V、4V，则电源总电压为：。故第1空填：10；第2空填：增大；第3空填：5。
【分析】根据电流-电压图像，利用，计算电阻；根据电流-电压图像，向电压偏转时，电阻变大；根据串联电路电压规律，计算总电压。
15．【答案】（1）
（2）
（3）
【解析】【解答】（1）图中，石头所受的重力竖直向下，作用在石头的重心上，过O作力F的作用线的垂线，即动力F对应的力臂l。作图如下：
（2）图中，光线过凸透镜的光心，传播方向不改变；光线过凸透镜焦点，折射光线平行于主光轴，作图如下：
（3）根据要求，开关滑片顺时针转动时，减慢吊扇的转速，电流减小，则调速开关接入的阻值变大，吊扇的左接线柱与调速开关的右接线柱相连，开关接到火线上，金属外壳需要接地线，作图如下：
【分析】（1）力臂是支点到力的作用线的距离，从支点向力的作用线作垂直；物体受到的重力竖直向下；
（2）光线过凸透镜的焦点，折射光线和主光轴平行，光线过凸透镜的光心，传播方向不变；
（3）用电器的金属外壳要接地，开关连接在火线一侧；滑动变阻器接入电阻的电阻丝越长，电阻越大。
（1）力臂是指支点到力的作用线的距离，过O作力F的作用线的垂线段，即为F对应的力臂l。石头所受的重力竖直向下，作用在石头的重心上，作图如下：
（2）图示中，过光心的光线，经凸透镜后，传播方向不改变；过焦点的光线，经凸透镜后，折射光线平行于主光轴，作图如下：
（3）题中要求调整开关滑片顺时针转动时，减慢吊扇的转速，即调速开关接入电路的阻值变大，则调速开关与吊扇串联接入电路，且吊扇的左接线柱与调速开关的右接线柱相连，开关接到火线上，吊扇的金属外壳需要接地线，作图如下：
16．【答案】337.5
【解析】【解答】图示中，秒表的小盘为分钟，分度值为0.5min，指针超过5后半格，读数为5min=300s；大表盘为秒钟，分度值为0.1s，指针指向37.5刻度线，读数为37.5s，则秒表的读数为300s+37.5s=337.5s。故第1空填：337.5。
【分析】根据秒表的分钟指针和秒钟指针位置，测量时间。
17．【答案】178
【解析】【解答】图中，根据砝码和游码位置，测量物体的质量m=100g+50g+20g+5g+3g=178g。故第1空填：178。
【分析】根据天平上砝码和游码位置，测量质量。
18．【答案】初始温度；升高的温度；
【解析】【解答】探究水和食用油的吸热能力时，需要控制水和食用油的质量和初始温度相同。
在质量和吸收热量相同时，水和食用油升高的温度不同，则吸热能力不同，通过比较温度差比较水和食用油吸热能力的差异。
计算水吸收的热量为：
酒精灯相同，加热相同时间，水和食用油吸收的热量相等，为，
则食用油的比热容为：。故第1空填：初始温度；第2空填：升高的温度；第3空填：2.1×103。
【分析】根据，计算水吸收热量的多少；当液体质量和吸收热量相同时，根据，计算比热容的大小。
19．【答案】（1）
（2）断路
（3）2.2；右
（4）0.75
（5）不对
【解析】【解答】测量灯泡电功率时，
（1）根据电压和电阻，计算灯泡正常发光时的电流约为：
电流表选用小量程与灯泡串联，作图为：
（2）闭合开关后，小灯泡不亮，电流表无示数，则有断路，电压表示数超过量程，则电压表与电源相通，是小灯泡发生了断路。
（3）图乙中，电压表选用小量程，分度值为0.1V，根据指针位置，示数为2.2V，小于灯泡的额定电压。要测量小灯泡的额定功率，应增大灯泡的电压，根据串联电压规律，应减小变阻器的电压，则将滑片P向右端移动，减小变阻器的阻值。
（4）图丙中，灯泡电压为2.5V时，电流为0.3A，则小灯泡的额定功率：；
（5）图丙中，灯泡的I-U图像不是直线，电流与电压不成正比，是灯泡电阻随温度变化而变化，小红的想法错误。
【分析】（1）测量灯泡电功率时，根据，计算灯泡电流，选择电流表合适的量程，串联接入电路；
（2）在串联电路中，电流表无示数，电压表接近电源电压，电压表测量的位置断路；
（3）根据电压表量程和指针位置，测量电压；若增大灯泡分压，需要减小滑动变阻器的分压，减小滑动变阻器的电阻；
（4）根据P=UI，计算灯泡的电功率；
（5）灯泡的电阻随温度升高而变大，电流-电压图像不是正比例图像。
（1）灯泡正常发光时的电流约为
所以电流表选用小量程与灯泡串联，作图如下：
（2）闭合开关后，小灯泡不亮，电流表没有示数，说明发生断路，电压表示数超过量程，则电压表的两端与电源相通，所以电路故障可能是小灯泡发生了断路。
（3）[1][2]如图乙所示，电压表选用小量程，分度值为0.1V，示数为2.2V，小于灯泡的额定电压。所以，要测量小灯泡的额定功率，应增大灯泡的电压，根据串联电压规律，应减小变阻器的电压，根据串联分压原理，应将滑片P向右端移动，减小变阻器的阻值。
（4）由图丙可知，灯泡电压为2.5V时，电流为0.3A，则小灯泡的额定功率
（5）灯泡的I-U图像不是直线是因为灯泡电阻随温度变化而变化，其电流与电压不成正比，所以小红的想法错误。
20．【答案】（1）同一高度
（2）10.0；是
（3）放大；投影仪
（4）B
（5）近视
【解析】【解答】探究凸透镜成像规律时，
（1）实验前，应调节蜡烛、凸透镜、光屏的中心在同一高度，可使像成在光屏的中央；
（2）图甲中，光线和凸透镜的主光轴平行，折射后会聚于焦点，则凸透镜的焦距为10.0cm。
实验中，用手遮住凸透镜的一部分，光依然能够通过未被遮住的凸透镜，并在光屏上成像，由于通过的光线变少了，亮度会变暗。
（3）图乙中，物距u=25.0cm-10.0cm=15.0cm，物距大于1倍焦距小于二倍焦距，成倒立、放大的实像；生活中投影仪的成像原理与此相同。
（4）丙图中，物距u=17.0cm-10.0cm=7.0cm
