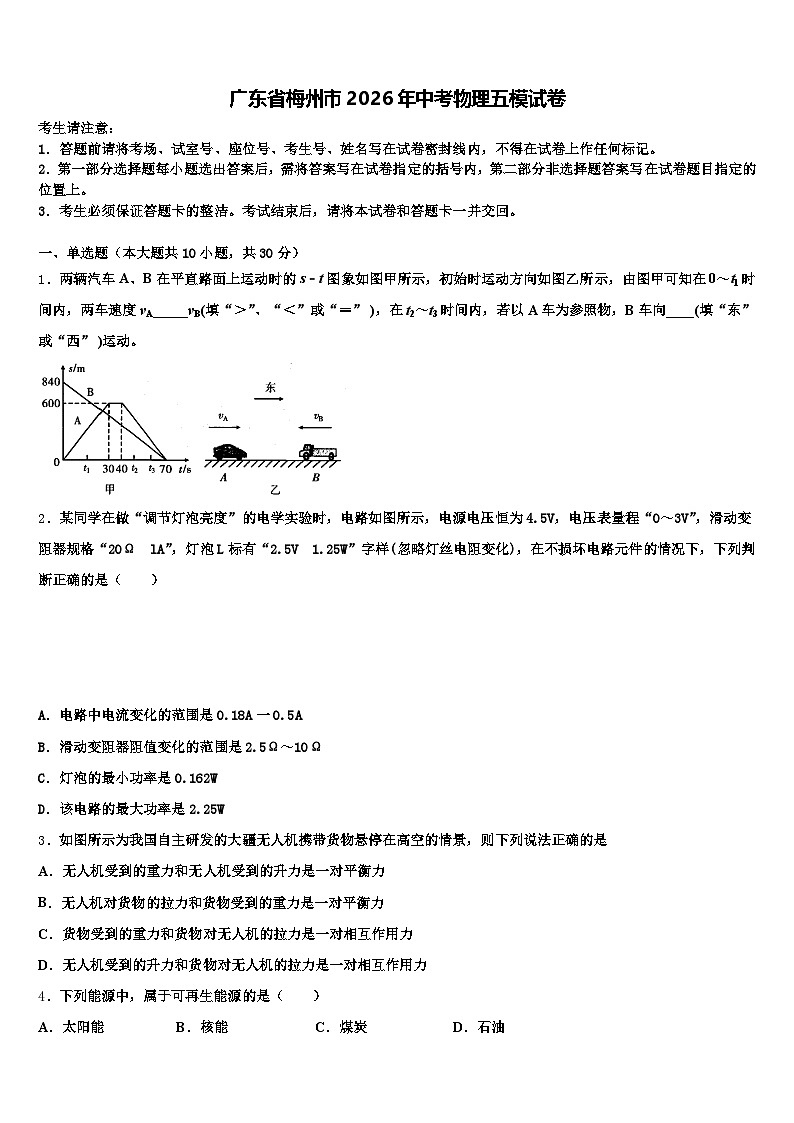

广东省梅州市2026年中考物理五模试卷（含答案解析）

这是一份广东省梅州市2026年中考物理五模试卷（含答案解析），共18页。试卷主要包含了考生必须保证答题卡的整洁，下列能源中，属于可再生能源的是等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．两辆汽车A、B在平直路面上运动时的s﹣t图象如图甲所示，初始时运动方向如图乙所示，由图甲可知在0～t1时间内，两车速度vA_____vB(填“＞”、“＜”或“＝” )，在t2～t3时间内，若以A车为参照物，B车向____(填“东”或“西” )运动。
2．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω lA”，灯泡L标有“2.5V 1.25W”字样(忽略灯丝电阻变化)，在不损坏电路元件的情况下，下列判断正确的是（ ）
A．电路中电流变化的范围是0.18A一0.5A
B．滑动变阻器阻值变化的范围是2.5Ω～10Ω
C．灯泡的最小功率是0.162W
D．该电路的最大功率是2.25W
3．如图所示为我国自主研发的大疆无人机携带货物悬停在高空的情景，则下列说法正确的是
A．无人机受到的重力和无人机受到的升力是一对平衡力
B．无人机对货物的拉力和货物受到的重力是一对平衡力
C．货物受到的重力和货物对无人机的拉力是一对相互作用力
D．无人机受到的升力和货物对无人机的拉力是一对相互作用力
4．下列能源中，属于可再生能源的是（ ）
A．太阳能B．核能C．煤炭D．石油

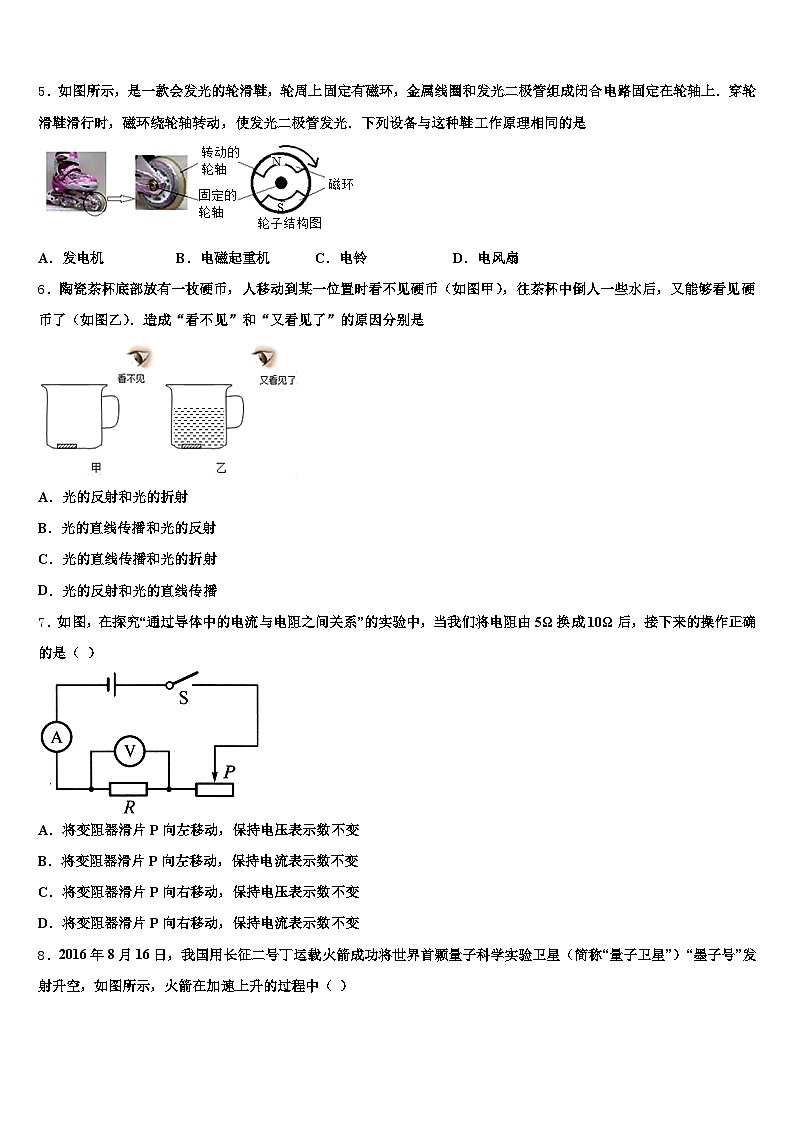

5．如图所示，是一款会发光的轮滑鞋，轮周上固定有磁环，金属线圈和发光二极管组成闭合电路固定在轮轴上．穿轮滑鞋滑行时，磁环绕轮轴转动，使发光二极管发光．下列设备与这种鞋工作原理相同的是
A．发电机B．电磁起重机C．电铃D．电风扇
6．陶瓷茶杯底部放有一枚硬币，人移动到某一位置时看不见硬币（如图甲），往茶杯中倒人一些水后，又能够看见硬币了（如图乙）．造成“看不见”和“又看见了”的原因分别是
A．光的反射和光的折射
B．光的直线传播和光的反射
C．光的直线传播和光的折射
D．光的反射和光的直线传播
7．如图，在探究“通过导体中的电流与电阻之间关系”的实验中，当我们将电阻由5Ω换成10Ω后，接下来的操作正确的是（ ）
A．将变阻器滑片P向左移动，保持电压表示数不变
B．将变阻器滑片P向左移动，保持电流表示数不变
C．将变阻器滑片P向右移动，保持电压表示数不变
D．将变阻器滑片P向右移动，保持电流表示数不变

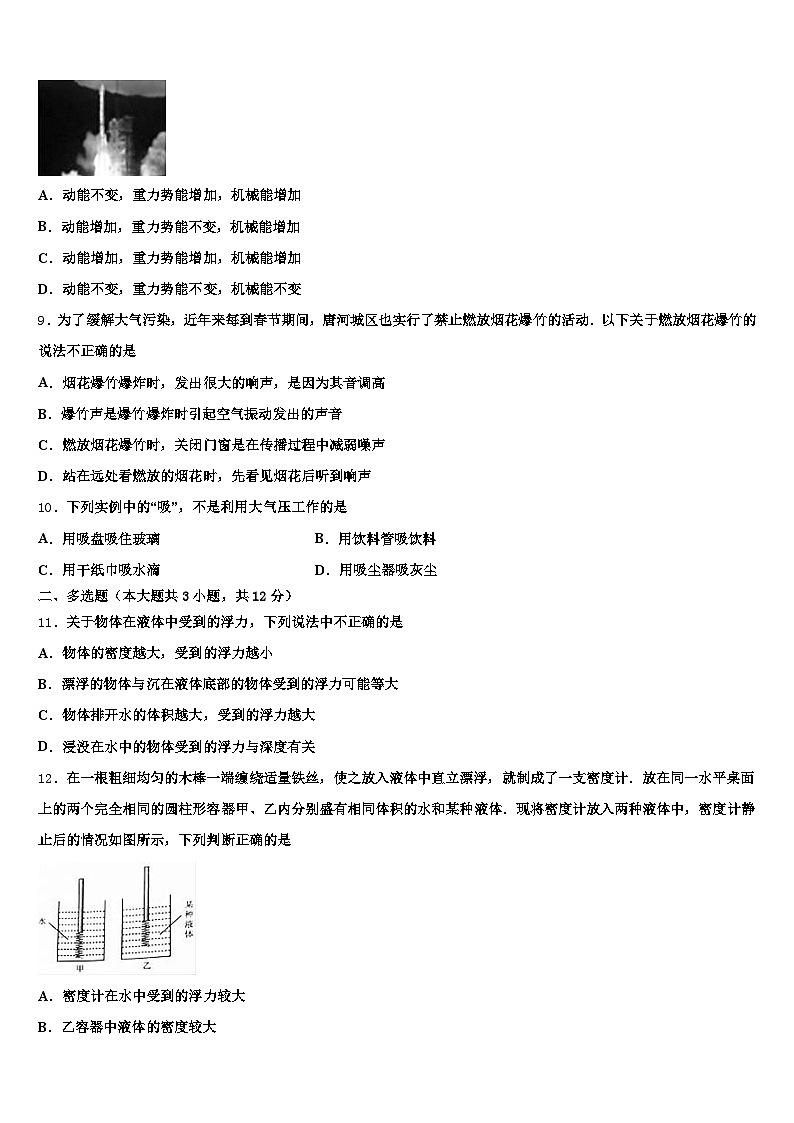

8．2016年8月16日，我国用长征二号丁运载火箭成功将世界首颗量子科学实验卫星（简称“量子卫星”）“墨子号”发射升空，如图所示，火箭在加速上升的过程中（ ）
A．动能不变，重力势能增加，机械能增加
B．动能增加，重力势能不变，机械能增加
C．动能增加，重力势能增加，机械能增加
D．动能不变，重力势能不变，机械能不变
9．为了缓解大气污染，近年来每到春节期间，唐河城区也实行了禁止燃放烟花爆竹的活动．以下关于燃放烟花爆竹的说法不正确的是
A．烟花爆竹爆炸时，发出很大的响声，是因为其音调高
B．爆竹声是爆竹爆炸时引起空气振动发出的声音
C．燃放烟花爆竹时，关闭门窗是在传播过程中减弱噪声
D．站在远处看燃放的烟花时，先看见烟花后听到响声
10．下列实例中的“吸”，不是利用大气压工作的是
A．用吸盘吸住玻璃B．用饮料管吸饮料
C．用干纸巾吸水滴D．用吸尘器吸灰尘
二、多选题（本大题共3小题，共12分）
11．关于物体在液体中受到的浮力，下列说法中不正确的是
A．物体的密度越大，受到的浮力越小
B．漂浮的物体与沉在液体底部的物体受到的浮力可能等大
C．物体排开水的体积越大，受到的浮力越大
D．浸没在水中的物体受到的浮力与深度有关
12．在一根粗细均匀的木棒一端缠绕适量铁丝，使之放入液体中直立漂浮，就制成了一支密度计．放在同一水平桌面上的两个完全相同的圆柱形容器甲、乙内分别盛有相同体积的水和某种液体．现将密度计放入两种液体中，密度计静止后的情况如图所示，下列判断正确的是
A．密度计在水中受到的浮力较大
B．乙容器中液体的密度较大
C．甲容器底部受到液体的压力较小
D．乙容器对水平桌面的压强较小
13．一根细长绳的下端系一个金属小球，上端固定，就制成一个摆．把小球拉离竖直位置松手，让它摆动起来，如图所示，可以观察到小球在摆动过程中摆动的幅度会逐渐减小，最终会停下来，对于小球在摆动过程中的能量转化情况，下列说法中不正确的是
A．小球在摆动过程中，其机械能守恒
B．小球依次经过最低点时，动能会逐渐减少
C．小球从高处向低处摆动过程中，势能部分转化为动能
D．球从低处向高处摆动过程中，线对小球的拉力做了功
三、填空题（本大题共5小题，共10分）
14．图(甲)是一把阴阳壶,壶把上开有两孔,可同时盛装两种液体,图(乙)为该壶的结构示意图,使用时,若捂住甲孔,则倒出的是____液体,这是由于______的作用.壶在水平桌面上静止时,受到的重力与支持力是一对______,重力的施力物体是_____.
15．某同学用力沿水平方向推一个重为500N的木箱，使它在水平地面上匀速前进，如果木箱受到的摩擦力是200N，那么人的推力是_____N。
16．油条是人们常吃的食品，把和好的面切成方条，将两个方条压在一起并抻长，做成“面条”，它说明力可以使物体的________发生改变．将“面条”放入翻滚的油中炸熟变成金黄的油条，是用_____的方式增大了它的内能，翻滚的油在持续吸热的过程中，温度_________（选填“不变”、“变大”或“变小”)．用油炸比用水煮油条熟的快是利用__________（选填“油的比热容大”或“油的沸点高”）．
17．如图，在水平桌面上用一根橡皮筋水平拉动书匀速直线前进，此时橡皮筋长度为L，书受到的阻力_____橡皮筋对书的拉力；若拿走所有铅笔，仍这样拉橡皮筋使书匀速直线前进，则橡皮筋长度将_____L．（选填“＞”、“＜”或“＝”）
18．央视一套播出的“舌尖上的中国”节目深受广大群众喜爱，色香味具全的“花米饭”是罗平人民“舌尖上的美食”．蒸“花米饭”时满屋飘香是_____现象，烹饪过程中其内能是通过_____方式改变的．
四、计算题（本大题共3小题，共29分）
19．某油电混合动力小汽车，在一段平直的公路上匀速行驶了50km，用了半小时，受到的阻力为2×103N，求：
若在这一过程中消耗燃油5×10-3m3，求这一过程中燃油燃烧放出的热量(已知燃油密度为0.8×103kg/m3，热值为4.6×107J/kg)小汽车行驶100km发动机做的功为多少?若该车改用电动力行驶，若每行驶100km消耗电能100kW·h，求此过程的效率．
20．养生壶是一种用于养生保健的可以烹饮的容器，类似于电水壶，其最大的特点是釆用一种新型的电加热材料，通过髙温把电热膜电子浆料（金属化合物）喷涂在玻璃表面形成面状电阻，在两端制作银电极，通电后产生热量把壶内的水加热。小明家买了一个养生壶（图甲），其铭牌如表所示。
该养生壶正常工作时，面状电阻的阻值多少？小明关闭了家中的其他所有用电器，使用该壶在加热过程中家用电能表（图乙）的转盘5min内转了300转，此过程中养生壶消耗的电能和实际电功率各是多少？
21．在水平地面上的圆柱形容器质量忽略不计，上方用硬杆固定一个不吸水的长方体A，如图甲所示，现缓慢向容器内注入适量的水，水对容器底部的压强p与注水体积V的变化关系如图乙所示。（g取10N/ kg）
（1）当p=600Pa时，容器中水的深度为多少？
（2）完全浸没后物体A受到的浮力是多少？
（3）当注水体积为880cm3时，硬杆对A的作用力为1.4N，物体A的密度是多少？ 容器对水平地面的压强是多少？
五、作图题（本大题共2小题，共4分）
22．如图所示，点S表示天空中的小鸟，点S′表示游泳者在水下看到的小鸟，请画出游泳者能看到小鸟的一条入射光线和对应的折射光线．（保留作图痕迹）
23．在图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上．补上后要求：闭合电键S，向A端移动滑动变阻器的滑片P，小灯发光，但亮度不变，电流表示数变小．
六、实验探究题（本大题共3小题，共15分）
24．为测量额定电压为2.5V小灯泡的额定功率，小明连接了如图所示的实验电路。
（1）小明检查电路连接正确无误，当用开关“试触”时，发现小灯泡都不发光，电压表、电流表都没有示数，为排除故障，小明拆下电压表，将电压表的正号接线柱接在电源正极，电压表的负号接线柱分别接到A、B、C接线柱时，发现电压表都有示数，当电压表的负号接线柱接到D接线柱时，电压表无示数。此电路只有一处断路，由此可以判断___________出现断路故障。
（2）排除电路故障后继续实验，他调节滑动变阻器的滑片，分别测量三组电压、电流值，算出电功率，如上表所示，为减小实验误差，他将三次功率求平均值=0.62W，于是得出小灯泡的额定功率为0.62W，请你指出小明实验中存在的问题：____________。
25．小明利用如图甲所示的电路探究“电流与电阻的关系”，已知电源电压U为6V且保持不变，实验用到的电阻R的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω．
(1)按照图甲电路，用笔画线代替导线将图乙实物电路连接完整．
（______）
(2)开始实验，改变R的阻值，调节滑动变阻器，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的关系图像．
①小明将5Ω的电阻接入电路，闭合开关，发现电流表有示数，电压表无示数，电路中的故障可能是_____．
②排除故障，小明将5Ω定值电阻更换为10Ω定值电阻再闭合开关，他们应该将滑动变阻器的阻值调_____(选填“大”或“小”)直到电压表示数为_____V，再记录电流表示数。
③观察图像丙可知，小明选用的滑动变阻器最大阻值至少为_____Ω．
④由图像丙可以得出的结论是_____．
(3)完成上述实验后，小明又利用上述部分器材重新设计了电路(增加了一个开关)如图丁所示，测量另一只小灯泡的额定功率，已知这只小灯泡正常工作的电流为I1．请完成实验步骤：
①只闭合开关S1，移动滑动变阻器R2的滑片，_____；
②只闭合开关S2，_____，读出电流表的示数为I2；
③则小灯泡的额定功率表达式为P额=_____．(已知电源电压U，用已知物理量符号表示)
26．如图是“探究平面镜成像特点”的情景：竖立的透明玻璃板放在一块带刻度的木板上，玻璃板与木板垂直；两支相同的蜡烛A、B竖立于玻璃板两侧，以A蜡烛为成像物体．
采用透明玻璃板代替平面镜，虽然成像不如平面镜清晰，但却能在察到A蜡烛像的同时，也能观察到_____，巧妙地解决了确定像的位置和大小的问题；点燃A蜡烛，小心地移动B蜡烛，直到与A蜡烛的像_____为止，这说明像与物的大小相等，这种确定像与物大小关系的方法是_____（选填“控制度量法”、“等效替代”或“科学推理法”）．进一步观察A、B两支蜡烛在木板上的位置发现，像和物到玻璃板的距离_____；为证实上述有关成像特点是否可靠，你认为接下来的操作应该是_____；
A．保持A、B两支蜡烛的位置不变，多次改变玻璃板的位置进行观察；
B．保持玻璃板位置不变，多次改变A蜡烛的位置，并移动蜡烛B，进行观察．在实验过程中，如果把玻璃板沿CD水平向右移动，可以观察到像相对于蜡烛A_____移动（选填“向右”“向左”或“不”）；如果将玻璃板绕EF轴顺时针转动，可以观察到像_____（选填“顺时针转动”、“逆时针转动”或“不动”）．
参考答案
一、单选题（本大题共10小题，共30分）
1、＞ 东
【解析】
[1]由题图可知，在0～30s，A做匀速直线运动，通过的路程sA＝600m；在0～70s，B做匀速直线运动，通过的路程sB＝840m，则
比较可知，两车在0～t1时间内的速度vA＞vB，
[2]由题图可知，在t2～t3时间内，A车与B车的运动方向相同，均向西运动，且A车的速度大于B车的速度，所以，以A车为参照物，B车向东运动。
2、D
【解析】由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压．
灯泡正常发光时的电压为2.5V，功率为1.25W, IL==0.5A，滑动变阻器允许通过的最大电流为1A，根据串联电路电流的特点，
所以电路中的最大电流I大=I=IL=0.5A，由于此时电流最大，所以滑动变阻器接入电路中的电阻最小，R总==9Ω，RL==5Ω，R小=R总-RL=9Ω-5Ω=4Ω；
∵当电压表的示数最大为U大=3V时，滑动变阻器接入电路中的电阻最大，电流最小，∴UL′=U-U大=4.5V-3V=1.5V，
再利用公式I小==0.3A，最后利用公式R大==10Ω；
所以电路中电流的变化范围是0.3A-0.5A，滑动变阻器阻值的变化范围是4Ω-10Ω；
灯泡的最小功率为P小L=I小2RL=（0.3A）2×5Ω=0.45W；电路中的最大功率为P总大=UI大=4.5V×0.5A=2.25W．故选D．
本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，关键是根据灯泡的额的电流确定电路中的最大电流和电压表的最大示数确定电路中的最小电流，并且要知道灯泡正常发光时的电压和额定电压相等．
【考点】电功率的计算；串联电路的电流规律；串联电路的电压规律；欧姆定律的应用；电阻的串联．
3、B
【解析】
A．无人机携带货物悬停在高空，无人机受自身的重力、升力以及货物对无人机的拉力，所以无人机受到的重力和无人机受到升力的大小不等，不是一对平衡力，故A错误；
B．无人机对货物的拉力和货物受到的重力，二力的大小相等、方向相反、作用在同一个物体上，作用在同一条直线上，是一对平衡力，故B正确；
C．货物受到的重力和货物对无人机的拉力方向相同，不是一对相互作用力，故C错误；
D．无人机受到的升力和货物对无人机的拉力是作用在同一个物体上的两个力，不是一对相互作用力，故D错误．
4、A
【解析】
使用之后可以在短时间内从自然界中再次产生的能源是可再生能源，使用之后在短时间内无法在自然界中再次产生的能源是不可再生能源．像太阳能、风能、水能、地热能、潮汐能等能源，在自然界中是可以再生的能源，即为可再生能源；而像煤、石油、天然气、核燃料等能源，使用之后在短时间内无法在自然界中再次产生的能源是不可再生能源，故选A．
5、A
【解析】
观察轮子部分构造可知，溜冰时磁环随轮周转动，相当于金属线圈做切割磁感线运动，电路中产生感应电流，使二极管发光，属于电磁感应现象；
A、发电机是根据电磁感应现象制成的，故A正确；
B、电磁起重机利用的是电流的磁效应，故B错误；
C、电铃利用的是电流的磁效应，故C错误．
D、电风扇中有电动机，利用的是磁场对电流的作用；故D错误．
6、C
【解析】
硬币反射出的光线被陶瓷茶杯侧壁挡住，人看不见硬币了，这是光在同种均匀介质中沿直线传播的缘故；倒入一些水后，硬币反射的光线从水中斜射入空气中时，在水面处发生折射，折射光线远离法线方向，人眼逆着折射光线看去，看到的是变高的硬币的像．所以看不见是光的直线传播，又看见了是光的折射，故C正确．
故选C．
7、C
【解析】
试题分析：要研究导体中的电流与电阻的关系，由控制变量法的思路可知，需要保证导体两端的电压不变，当电路中的电阻由5Ω换成10Ω时，导体两端的电压是否变化，怎样变化是此题的解题思路．
在滑片P不动的情况下，将电阻由5Ω换成10Ω后，闭合开关，电路总电阻变大，
∵I=，
∴电路中的电流变小，滑动变阻器两端的电压变小，
∵串联电路的总电压等于各分电压之和可知，
∴定值电阻两端的电压增大，
要使电压表的示数不变，只能减小电路中的电流，增大滑动变阻器接入电路的电阻，即滑片P向右端移动．
考点：欧姆定律的应用；串联电路的电压规律；滑动变阻器的使用；电路的动态分析
点评：电源电压不变，两串联电阻，当其中一个电阻增大时，其两端电压也增大，另一个电阻两端的电压同时减小
8、C
【解析】
火箭在加速上升的过程中，速度变快，动能变大；高度增加，重力势能变大；动能和势能统称为机械能，所以机械能变大．
9、A
【解析】
A、烟花爆竹爆炸时，很远的地方都能听到响声，是因为其响度大，故A错误；
B、物体由于振动产生声音，爆竹声是爆竹爆炸时引起空气振动发出的声音，故B正确；
C、燃放烟花爆竹时，关闭门窗是在传播过程中减弱噪声，故C正确；
D、烟花和声音是同时产生的，光在空气中的传播速度是3×108m/s，声音在空气中的传播速度是340m/s，所以先看到烟花后听到声音，故D正确．
10、C
【解析】
A．首先用力将挂衣钩的吸盘紧压在玻璃上，将塑料吸盘中的空气排出，松手后，由于吸盘内的空气减少，内部气压小于外界大气压，外界大气压将吸盘紧压在玻璃上，利用了大气压．故A不合题意；
B．用吸管吸饮料时，吸管内气压减小，小于外界大气压，在大气压的作用下饮料被压入吸管，故B不合题意；
C．用干纸巾吸水滴，利用干纸巾的吸水性，没有利用大气压，故C符合题意；
D．吸尘器工作过程中，吸嘴处空气流动速度快，气压较小，大气压强将灰尘压入吸尘器内，利用了大气压，故D不合意题；
二、多选题（本大题共3小题，共12分）
11、AD
【解析】
A．根据浮力公式 可知物体密度的大小和受到的浮力没有关系．故A错误．
B．根据浮力公式 可知影响浮力大小的因素是液体密度和物体排开的液体的体积，由于漂浮的物体排开液体的体积可能与沉在液体底部的物体排开液体的体积相同故漂浮的物体与沉在液体底部的物体受到的浮力可能等大，故B正确；
C．根据浮力公式 可知，物体排开水的体积越大，受到的浮力越大．故C正确．
D．物体浸没以后，不管在什么位置，排开水的体积不变，所受浮力也不变，故浸没在水中的物体受到的浮力与深度无关，故D错误．
故选AD．
12、BC
【解析】
A．同一个密度计放在两种液体中都漂浮，根据漂浮条件可知：F浮水＝F浮液＝G，故A错误；
B．由图可知，密度计排开液体的体积V排水＞V排液，由于浮力相等，则根据F浮＝ρ液V排g可知：ρ水＜ρ液，故B正确；
C．容器为圆柱形，且密度计漂浮在液体中，则液体对容器底部的压力等于液体和密度计的总重力；因ρ水＜ρ液，水和某种液体的体积相同，根据G液＝m液g＝ρ液gV可知G水＜G液，而密度计的重力相同，根据F＝G液+G密度计可知，F水＜F液，即甲容器底部受到水的压力较小，故C正确；
D．容器对桌面的压力F＝G容器+G密度计+G液，容器相同、密度计相同，G水＜G液，所以容器对桌面的压力F甲＜F乙，又因为容器底面积相同，根据可知，p甲＜p乙，即乙容器对水平桌面的压强较大，故D错误．
13、AD
【解析】
A. 小球在摆动过程中，除重力做功外，还有空气阻力做功，所以机械能不守恒，故A错误；B. 由于小球在摆动过程中，机械能越来越小，所以到达最低点的动能会逐渐减小，故B正确；C. 小球从高处向低处摆动过程中，质量不变，高度降低，重力势能减小，速度增大，动能增大，所以是重力势能转化为动能，故C正确；D. 小球从低处向高处摆动过程中，线对小球的拉力始终与运动方向垂直，故拉力不做功，故D错误．故选AD.
本题考查的知识点：（1）物体的动能由质量和速度决定，重力势能由质量和高度决定，分析摆动过程中质量、速度、高度的变化，判断出动能和重力势能的转化；（2）机械能守恒的条件：只有动能和势能的相互转化或者只有重力做功，机械能才守恒．
三、填空题（本大题共5小题，共10分）
14、乙 大气压 平衡力 地球
【解析】
一定质量的气体，压强随体积的增大而减小，若壶盖上没有小孔，壶中水倒掉一部分后，空间增大，气体压强减小，当茶壶内外的压强差大到一定程度的时候，壶中的水将倒不出来，因而在壶盖上打一小孔，与空气相通，使壶内外的气体压强始终相同，水在重力作用下就可流出来．因此若捂住甲孔，则倒出的是乙液体．
15、200
【解析】
木箱在水平方向上受到摩擦力和推力的作用，木箱处于匀速直线运动状态，所以摩擦力和推力是一对平衡力。根据二力平衡的条件可知，推力等于摩擦力等于200N.
16、形状 热传递 不变 油的沸点高
【解析】
厨师在做油条的过程中，将两个方条压在一起并抻长，做成“面条”，它说明力可以使物体的形状发生改变；炸熟油条时，是通过热传递的方式增大了它的内能，而把油条炸熟；此过程中沸腾的油持续吸热，但温度不变；油炸比水煮更快使物体变熟，是因为油沸点高，温度越高，分子运动越剧烈．
17、= ＞
【解析】
书匀速直线前进，书水平方向受力平衡，因此受到的摩擦力等于书受到的皮筋的拉力；根据同样情况下，滚动摩擦比滑动摩擦小得多，撤去书下的铅笔，摩擦力变大，仍这样拉橡皮筋使书匀速直线前进，皮筋的拉力要变大，因此橡皮筋长度将大于L．
18、扩散 热传递
【解析】
蒸“花米饭”时满屋飘香，这是因为组成物质的分子不停地做无规则运动，是扩散现象；烹饪过程中，食物内能增加主要通过热传递方式实现的．
四、计算题（本大题共3小题，共29分）
19、 (1) 1.84×108J；(2) ；(3) 55.6%．
【解析】
(1)由得消耗燃油的质量：
，
燃油完全燃烧放出的热量：
；
(2)因为车匀速行驶，所以牵引力F=f=2×103N，若该车改用电动力，提供的牵引力仍然为2×103N，电动车每行驶100km做的功为：
；
(3)消耗电能
，
此过程的效率
．
答：(1)燃油燃烧放出的热量为1.84×108J；
(2)小汽车行驶100km发动机做的功为；
(3)若该车改用电动力行驶，若每行驶100km消耗电能100kW·h，此过程的效率为55.6%．
20、（1）40；（2）3.6×105J 1200W
【解析】
(1)由P=得，养生壶的电阻：
R===40Ω，
(2)养生壶消耗的电能：
W= =0.1kW⋅h=3.6×105J，
养生壶的工作时间t=5min=300s，
养生壶的实际电功率：
P实===1200W，
21、（1）6cm；（2）12N ；（3）1.05×103kg/m3，0.82×103kg/m3 ，2×105Pa
【解析】
（1）水的深度；h==0.06m=6cm；
（2）由乙图可知当注水体积为600cm3时，水开始接触物体A，900cm3时，A完全浸没，
900cm3时，水的压强是2100Pa，容器的底面积：S容==100cm2，
此时水的深度：h′==0.21m=21cm，
总体积：V总=S容h′=21cm×100cm2=2100cm3
此时V水=900 cm3，A的体积：VA= V总-V水=2100cm3-900 cm3=1200 cm3，
物体A受到的浮力：F浮=ρ水gV排=ρ水gVA=1×103kg/m3×10N/kg×1200×10-6m3=12N；
（3）A的高度：hA=h′﹣h=0.21m﹣0.06m＝0.15m；
A的横截面积SA==80cm2，
当注水体积V=880cm3时，没有完全浸没A，由p=ρgh可得此时物块A浸入水中的深度：h″==14cm，
此时物体A受到的浮力：F浮=ρ液gV排=ρ液gSAh″=1×103kg/m3×10N/kg×0.14×80×10﹣4m3＝11.2N，
若作用力为向上的拉力：GA＝F浮+F =11.2N+1.4N=12.6N，
则ρA＝=1.05×103kg/m3，
若作用力为向下的压力：GA=F浮-F =11.2N-1.4N=9.8N，
则ρA=≈0.82×103kg/m3，
体积V=880cm3的水的重力为：G=ρ水gV水=1×103kg/m3×10N/kg×880×10﹣6m3=8.8N，
对地面的压力F=8.8N+11.2N=20N，
容器对水平地面的压强是p==2×105Pa。
答：（1）当p=600Pa时，容器中水的深度为6cm；
（2）完全浸没后物体A受到的浮力是12N；
（3）当注水体积为880cm3时，硬杆对A的作用力为1.4N，物体A的密度可能是1.05×103kg/m3，可能是0.82×103kg/m3 ，容器对水平地面的压强是2×105Pa。
五、作图题（本大题共2小题，共4分）
22、
【解析】
直接连接眼睛B与S̍，与界面的交点A为入射点，连接SA与AB，即是游泳者能看到小鸟的一条入射光线和对应的折射光线，如图：
点睛：本题考查的是光在同种均匀介质中沿直线传播与光的折射定律，难点是确定光的入射点与光线的方向．
23、
【解析】
试题分析：电压表与小灯泡并联，小灯泡与变阻器是串联的，符合要求的连线如上图所示．
考点：实物图的连线
六、实验探究题（本大题共3小题，共15分）
24、CD段导线 第一次和第三次实验数据不是额定功率，故不能和第二次数据求平均值
【解析】
（1）由图以及检查方法可知，电压表的负号接线柱分别接到A、B、C接线柱时，发现电压表都有示数，说明从A到C这段是通路，当电压表的负号接线柱接到D接线柱时，电压表无示数，说明CD导线断路；
（2）小灯泡的额定功率是指在额定电压下的功率，不能采用不同电压下的功率求平均值的方法来确定额定功率，实验中第一次和第三次的电压不是额定电压，得出的功率不是额定功率，不能和第二次一起求平均值。
25、 R短路 大 2.5 35 当电压一定时，电流与电阻成反比例 使电流表示数为I1 保持滑动变阻器R2的滑片不动 I12(-)或I1(U-)或UI1-
【解析】
（1）滑动变阻器按一上一下的原则串联在电路中，所以应将滑动变阻器的上方接线柱相连组成电路，根据电路图电压表与电阻R并联，如下图所示：
（2）①小明将5Ω的电阻接入电路，闭合开关，发现电流表有示数，说明电路是通路，电压表无示数，说明无电流通过电压表，电路中的故障可能是电阻R短路；
②在用10Ω电阻替换5Ω电阻后，由于10Ω电阻两端的电压变大，所以应增大滑动变阻器接入电路中的电阻，减小电路中的电流，使电压表的示数达到2.5V；
③根据串联电路分压的知识，当电阻R=25Ω时，滑动变阻器的阻值最大，由图象知，此时电路中的电流为0.1A；由I=得，R总===60Ω，所以R滑=R总−R=60Ω−25Ω=35Ω；
④分析图丙图象，曲线上每点对应的电流和电阻的乘积都等于2.5V，由此得出结论：电压一定时，导体中的电流与电阻成反比；
（3）完成上述实验后，小明又利用上述部分器材重新设计了电路(增加了一个开关)如图丁所示，测量另一只小灯泡的额定功率，已知这只小灯泡正常工作的电流为I1，请完成实验步骤：
①只闭合开关S1，移动滑动变阻器R2的滑片，使电流表示数为I1；此时电路总电阻R总=RL+R2=；
②只闭合开关S2，保持滑动变阻器滑片位置不变，读出电流表的示数为I2；此时滑动变阻器的阻值R2=；
③小灯泡额定功率的表达式P额=I12RL=I12(-)，或P额=I1(U-)，或P额=UI1-。
26、B蜡烛 重合 等效替代法 相等 B 不 顺时针转动
【解析】
（1）透明玻璃板后面没有水银，用它代替平面镜，虽然成像不如平面镜清晰，但却能在察到A蜡烛像的同时，也能观察到B蜡烛，巧妙地解决了确定像的位置和大小的问题；
（2）平面镜成像特点中，像与物大小相等的，因此在点燃A蜡烛，小心地移动B蜡烛，直到与A蜡烛的像重合为止，这说明像与物的大小相等，这种确定像与物大小关系的方法是等效替代，进一步观察A、B两支蜡烛在木板上的位置发现，像和物到玻璃板的距离相等；
（3）为证实上述有关成像特点是否可靠，接下来应该多次测量，B．保持玻璃板位置不变，多次改变A蜡烛的位置，并移动蜡烛B，进行观察；
（4）因为平面镜成像特点中，像与物关于平面镜对称的特点．在实验过程中，如果把玻璃板沿CD水平向右移动，可以观察到像相对于蜡烛A不移动；如果将玻璃板绕EF轴顺时针转动，可以观察到像顺时针转动．
U/V
1.3
2.5
3
I/A
0.20
0.28
0.3
P/W
0.26
0.7
0.9
