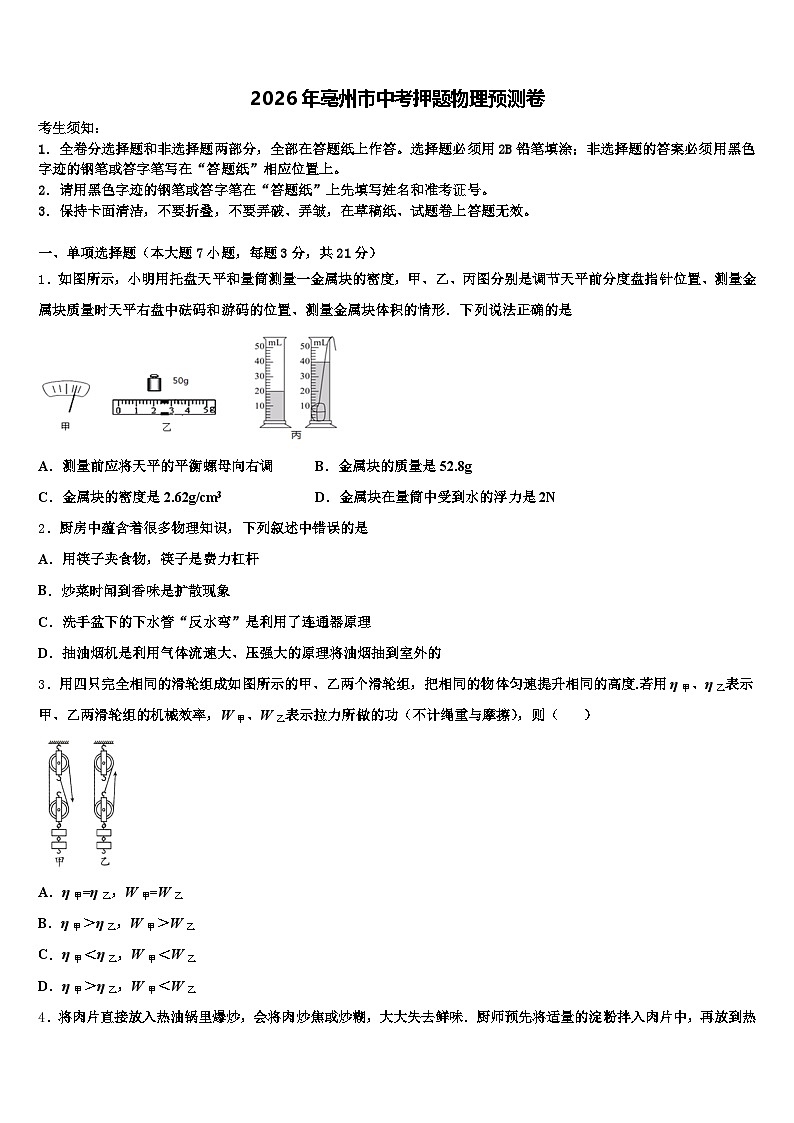

2026年亳州市中考押题物理预测卷（含答案解析）

这是一份2026年亳州市中考押题物理预测卷（含答案解析），共19页。试卷主要包含了如图是苹果将树枝压弯的情景等内容，欢迎下载使用。
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示，小明用托盘天平和量筒测量一金属块的密度，甲、乙、丙图分别是调节天平前分度盘指针位置、测量金属块质量时天平右盘中砝码和游码的位置、测量金属块体积的情形．下列说法正确的是
A．测量前应将天平的平衡螺母向右调B．金属块的质量是52.8g
C．金属块的密度是2.62g/cm3D．金属块在量筒中受到水的浮力是2N
2．厨房中蕴含着很多物理知识，下列叙述中错误的是
A．用筷子夹食物，筷子是费力杠杆
B．炒菜时闻到香味是扩散现象
C．洗手盆下的下水管“反水弯”是利用了连通器原理
D．抽油烟机是利用气体流速大、压强大的原理将油烟抽到室外的
3．用四只完全相同的滑轮组成如图所示的甲、乙两个滑轮组，把相同的物体匀速提升相同的高度.若用η甲、η乙表示甲、乙两滑轮组的机械效率，W甲、W乙表示拉力所做的功（不计绳重与摩擦），则（ ）
A．η甲=η乙，W甲=W乙
B．η甲＞η乙，W甲＞W乙
C．η甲＜η乙，W甲＜W乙
D．η甲＞η乙，W甲＜W乙

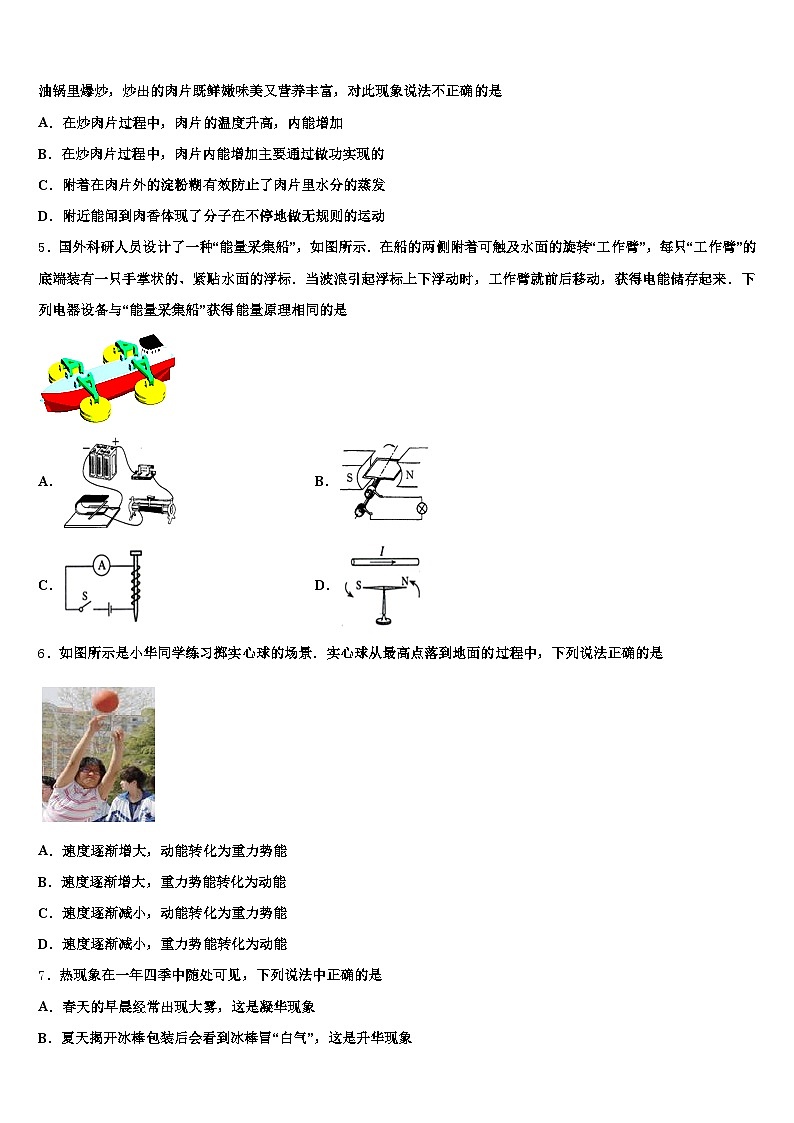

4．将肉片直接放入热油锅里爆炒，会将肉炒焦或炒糊，大大失去鲜味．厨师预先将适量的淀粉拌入肉片中，再放到热油锅里爆炒，炒出的肉片既鲜嫩味美又营养丰富，对此现象说法不正确的是
A．在炒肉片过程中，肉片的温度升高，内能增加
B．在炒肉片过程中，肉片内能增加主要通过做功实现的
C．附着在肉片外的淀粉糊有效防止了肉片里水分的蒸发
D．附近能闻到肉香体现了分子在不停地做无规则的运动
5．国外科研人员设计了一种“能量采集船”，如图所示．在船的两侧附着可触及水面的旋转“工作臂”，每只“工作臂”的底端装有一只手掌状的、紧贴水面的浮标．当波浪引起浮标上下浮动时，工作臂就前后移动，获得电能储存起来．下列电器设备与“能量采集船”获得能量原理相同的是
A．B．
C．D．
6．如图所示是小华同学练习掷实心球的场景．实心球从最高点落到地面的过程中，下列说法正确的是
A．速度逐渐增大，动能转化为重力势能
B．速度逐渐增大，重力势能转化为动能
C．速度逐渐减小，动能转化为重力势能
D．速度逐渐减小，重力势能转化为动能
7．热现象在一年四季中随处可见，下列说法中正确的是
A．春天的早晨经常出现大雾，这是凝华现象
B．夏天揭开冰棒包装后会看到冰棒冒“白气”，这是升华现象

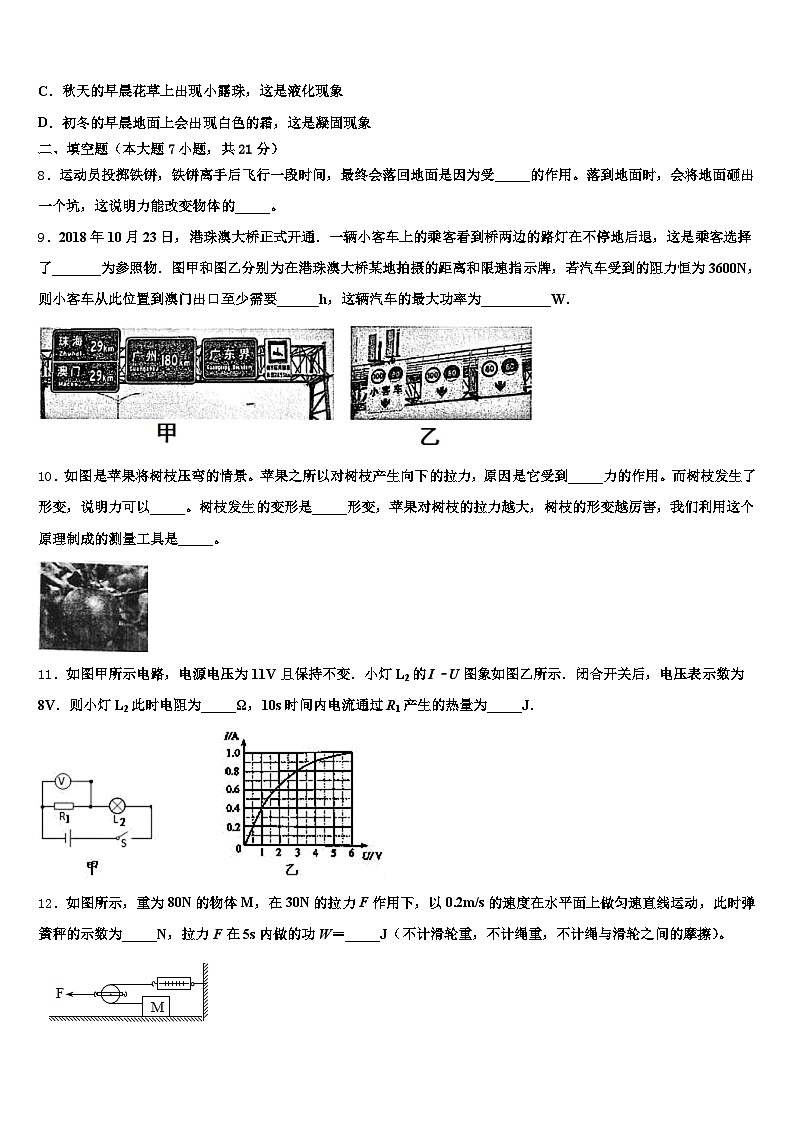

C．秋天的早晨花草上出现小露珠，这是液化现象
D．初冬的早晨地面上会出现白色的霜，这是凝固现象
二、填空题（本大题7小题，共21分）
8．运动员投掷铁饼，铁饼离手后飞行一段时间，最终会落回地面是因为受_____的作用。落到地面时，会将地面砸出一个坑，这说明力能改变物体的_____。
9．2018年10月23日，港珠澳大桥正式开通．一辆小客车上的乘客看到桥两边的路灯在不停地后退，这是乘客选择了_______为参照物．图甲和图乙分别为在港珠澳大桥某地拍摄的距离和限速指示牌，若汽车受到的阻力恒为3600N，则小客车从此位置到澳门出口至少需要______h，这辆汽车的最大功率为__________W．
10．如图是苹果将树枝压弯的情景。苹果之所以对树枝产生向下的拉力，原因是它受到_____力的作用。而树枝发生了形变，说明力可以_____。树枝发生的变形是_____形变，苹果对树枝的拉力越大，树枝的形变越厉害，我们利用这个原理制成的测量工具是_____。
11．如图甲所示电路，电源电压为11V且保持不变．小灯L2的I﹣U图象如图乙所示．闭合开关后，电压表示数为8V．则小灯L2此时电阻为_____Ω，10s时间内电流通过R1产生的热量为_____J．
12．如图所示，重为80N的物体M，在30N的拉力F作用下，以0.2m/s的速度在水平面上做匀速直线运动，此时弹簧秤的示数为_____N，拉力F在5s内做的功W＝_____J（不计滑轮重，不计绳重，不计绳与滑轮之间的摩擦）。

13．学校运动会百米赛跑项目中，小亮起跑后末速度为，终点冲刺时速度达到，在冲刺阶段他超越了小杰同学，领先到达终点，最终以的成绩获得第一名并打破学校记录。在超越小杰的过程中，以小杰为参照物小亮是_____的，小亮比赛过程的平均速度为___。
14．将一小球水平抛出，图是小球弹跳的频闪照片，小球在A、B位置的高度一样．小球首次下落过程中，小球的__________能转化为__________．落地弹起后小球从A到B过程中机械能将__________（选填“增大”“不变”或“减小”）；当小球第二次弹起，到达最高点时，若外力全部消失，小球会处于__________状态．
三、作图题（共7分）
15．如图所示，开关S闭合，发现弹簧拉长，小磁针旋转到如图中所示位置静止，请标出电源的“+”极和小磁针的N极。
16．如图所示，当开关闭合后，磁铁受到通电螺线管的斥力但保持静止.请在图中作出条形磁铁受到的摩擦力方向，并标出通电螺线管中电源的正极.
17．如图所示，画出磁悬浮地球仪悬浮静止时受到的力。
四、实验题（本大题共5小题，共20分）
18．为了测量某种液体的密度，小阳取适量该液体的样品进行了如下实验：
（1）他将天平放在水平台面上，测量前，为调节天平横梁在水平位置平衡，他将游码置于标尺左端______位置，调节平衡螺母，使天平静止时指针指在分度盘的中央刻度线上。
（2）天平调好后，小阳将盛有适量待测液体的烧杯放在天平的左盘，当右盘中所放砝码 和游码在标尺上的位置如图甲所示时，天平横梁再次在水平位置平衡，烧杯和液体的总质量是_____g。
（3）小阳将烧杯中部分液体倒入量筒中，测量液体的体积，如图乙所示，量筒中液体体 积是_____cm3，接下来小阳称得烧杯和剩余液体的质量为 29g。
（4根据上述实验数据，得出待测液体的密度是_____kg/m3。
19．如图所示是小方同学用两只外形相同的蜡烛“探究平面镜成像的特点”．
用透明的玻璃板代替平面镜，主要是利用玻璃透明的特点，便于确定__________．选取相同的蜡烛，是为了便于比较像和物体的____关系．在实验过程中，把一只点燃的蜡烛放在玻璃板前，再将另一支____蜡烛（选填“点燃”或“不点燃”）放在玻璃板的后面来回移动，直到看上去跟前面的蜡烛的像_____．当点燃的蜡烛放在玻璃板前面20cm的A处时，玻璃板后B处的蜡烛好像也被“点燃”了；移去B处的蜡烛，将光屏放在B处，发现光屏上并没有蜡烛的像，这说明平面镜所成的像是______像．小方将玻璃板移去，在玻璃板位置放一个凸透镜，B处放光屏， 发现光屏上恰好成倒立、等大的蜡烛的像，则该凸透镜的焦距为______cm．
20．在探究水的沸腾、海波和石蜡的熔化规律时，小琴记录的实验数据如下表所示。请回答 下列问题：
（1）在上述三个探究实验中，都需要的测量仪器是_____和_____；
（2）根据表中的实验数据可以判断：石蜡是_____（填“晶体”或“非晶体”）。海波的温度达到 53℃时，其状态是_____；（选填“固态”或“液态”）
（3）根据表中的实验数据可知：该实验中水的沸点是_____℃。
21．小琴在探究“电流与电阻的关系”的实验中，利用电压恒为6V的电源设计如图甲所示的电路．
（1）小琴将滑动变阻器的滑片移到最右端后，闭合开关S，电压表的指针______（选填“几乎不动”或“偏转很大”）．电流表的示数如图乙所示，则滑动变阻器最大电阻为______Ω．请你在连接错误的一条导线上画“×”，并用笔画线代替导线将电路连接正确．
（________）
（2）小琴分别把5Ω、10Ω、15Ω、20Ω的四个定值电阻接入电路进行实验，为了完成这四次实验，应控制定值电阻两端电压至少为______V．
（3）小琴用额定电压为2.5V的小灯泡替换定值电阻R，利用原有电路，测量小灯泡的电阻．实验时，她调节滑动变阻器的滑片到某一位置时，电压表的示数为2V，为使小灯泡正常发光，她应该向______（选填“左”或“右”）调节滑动变阻器的滑片．根据丙图还可以求出小灯泡的额定功率______W．
（4）完成上面实验后，小琴又想测量额定电压为U额的小灯泡的额定功率，利用一个电压未知的电源和阻值为R0的定值电阻，设计了如图丁所示的电路．请完成下列实验步骤：
①闭合开关S1，开关S2接a接线柱，移动滑动变阻器的滑片，使电压表的示数为U额；
②闭合开关S1，开关S2接b接线柱，滑动变阻器的滑片______（选填“向左移动”、“向右移动或“保持不动”），读出电压表示数为U1；再将开关S2接c接线柱，读出电压表的示数为U2；
③小灯泡额定功率的表达式P额=______．
22．如图甲所示是小宇同学探究“光的反射规律”的实验装置。平面镜M平放在水平桌面上，白色硬纸板垂直立在平镜面上。
（1）小宇让一束光贴着纸板沿AO方向射向镜面，反射光沿OB方向射出，测出反射角和入射角大小，改变光的入射角度，多次重复上述实验步骤。
①上述实验探究得到的规律是_____（选填字母）。
A．光沿直线传播 B．反射角等于入射角 C．平面镜成像的特点
②白色硬纸板在实验中的作用是_____（写出一条即可）。
（2）实验过程中若将纸板倾斜，如图乙所示，让光仍贴着纸板沿AO方向射向镜面，此时反射光_____（选填“在”或“不在”）纸板这一平面内；通过平面镜观察镜中硬纸板的像，则看到的像与图丙中相符的是_____（选填序号）。
五、计算题（本大题共2小题，共13分）
23．某自动豆浆机的铭牌如下表，其工作时电热管加热与电动机打浆过程交替进行．
（1）加热管正常工作40s要消耗多少J的电能．若不计热量损失，这些电能可使1kg豆浆温度升高多少℃．豆浆的比热容为4×103 J/（kg·℃）．
（2）豆浆机正常工作时，打好一次豆浆加热与打浆的时间之比为3:1，消耗的总电能为0.17kW·h，则打好一次豆浆共需多少小时．
24．如图所示，两轮自平衡电动车作为一种新兴的交通工具，倍受年轻人的喜爱，下表是某型号两轮自平衡电动车的主要技术参数，求：
（1）该电动车在额定功率下行驶时的电流；若电动机的工作效率为80%，锂电池充足一次电后，电动车在额定功率下行驶的最长时间为多少小时；锂电池充足一次电所消耗的电能，若用热值为7.2×107J/kg的某新型燃料提供，至少所需的燃料质量。
六、综合能力题（本大题共3小题，共18分）
25．某人乘坐出租车在平直公路上匀速行驶，图为他乘车到达目的地时的车费发票．求：出租车行驶的时间是______min．出租车行驶的速度多少m/s_________？
26．如图是小明和小丽设计的拉力健身器示意图，在拉环处加拉力时，滑杆PQ可随之自由滑动（导线对滑杆滑动无影响）．已知：在弹性限度内，弹簧伸长的长度与受到的拉力大小成正比．老师认为他们的设计有不足之处，应在电路中串联一个定值电路．
串联的定值电阻在电路中的作用是________． 小明和小丽的改进方案分别如下：
小明：把定值电阻串联接在A、B之间．
小丽：用定值电阻替换电流表．
若按照小明的方案，闭合开关，向右拉动拉环，滑片P向右移动的过程中，电压表的示数________（填“变大”、“变小”或“不变”），若按照小丽的方案，闭合开关，当拉力为0N时，滑片P在B端，电压表示数为0V，当拉力为300N时，电压表示数为3V；当拉力为600N时（在弹性限度内）电压表示数________6V（填“大于”、“小于”或“等于”）．
27．多功能养生壶具有精细烹饪、营养量化等功能，深受市场认可和欢迎．图乙是某品牌养生壶简化电路图．（ρ水＝1×103kg/m3，c水＝4.2×103J/（kg•℃），g＝10N/kg）
开关S1、S2处于什么状态，养生壶为高温档，说明判断依据；求R1的阻值；养生壶处于低温档工作时，求电路中的电流大小；在标准大气压下，使用高温档将初温是12℃的一壶水烧开，若养生壶高温档加热效率为80%，求水吸收的热量和烧开一壶水需要的时间．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
A、由图甲可知，指针右偏，平衡螺母应向左移，才能使天平横梁平衡，故A错误；B、物体的质量等于砝码的质量加上游码所对刻度，由图乙知，石块的质量为m＝50g+2.4g＝52.4g；故B错误；C、由图丙可知，量筒中水的体积V1＝20cm3，石块和水的总体积V2＝40cm3，则石块的体积V金＝V2﹣V1＝40cm3﹣20cm3＝20cm3，所以石块的密度：ρ金＝＝2.62g∕cm3，故C正确； D、金属块浸没在水中，所以V排＝V金，所以浮力：F浮＝ρ水gV排＝1.0×103kg/m3×20×10﹣6m3×10N/kg＝0.2N，故D错误．故选C．
（1）对天平的调节和使用的方法为“水平放置游码零，指针居中横梁平（衡）；左物右码轻放置，质量等于砝（码）游（码）和”．即天平测量物体质量前要调节横梁平衡，先将游码移至零刻度线；天平的调节原则是：左偏右调，右偏左调，先快后慢；（2）根据题意，读取石块质量m，石块体积V，用密度公式ρ＝，计算出石块的密度．(3) 金属块浸没在水中，所以V排＝V金，由F浮＝ρ水gV排求出金属块在量筒中受到水的浮力．
2、D
【解析】
A、用筷子夹食物时，动力臂小于阻力臂，则筷子是费力杠杆，故A正确,不符合题意；
B、炒菜时，菜的香味分子扩散到空气中而四处飘逸，属于扩散现象，故B正确,不符合题意；
C、洗手盆的排水管用U形“反水弯”两端开口,底部连通,达到防臭目的,是利用了连通器原理，故C正确,不符合题意；
D、流体在流速大的地方压强较小，在流速小的地方压强大；转动的扇叶处气体的流速大、压强小，从而在周围大气压的作用下将油烟抽到室外，所以其原理是气体流速大的地方压强小，故D错误,符合题意；
3、A
【解析】
钩码的重力相同，钩码上升的高度相同，根据W有=Gh可知，所做的有用功相同；不计绳重与摩擦，此时对动滑轮做的功是额外功，滑轮相同，即额外功相同，即W额是相同的，根据W总=W有+W额可知，W总是相同的，故拉力做的功相同，即W甲=W乙，由机械效率公式η=得到机械效率相同，即η甲=η乙，故A符合题意，BCD不符合题意。
4、B
【解析】
试题分析：A、炒肉片时，肉片的温度升高，内能增加，说法正确；
B、在炒肉片时，肉片内能增加主要通过热传递实现的，说法错误；
C、肉片外的淀粉糊可以减小液体的表面积，能够有效防止肉片里水分的蒸发，说法正确；
D、附近能闻到肉香体现了分子在不停地做无规则的运动，说法正确；
所以选B．
考点：内能、扩散
点评：一切物体都具有内能，内能的大小跟温度有关，物体的温度越高内能越大；
改变物体内能的方法：做功和热传递，热传递是能的转移过程，即内能从高温物体向低温物体转移的过程；做功实质是能的转化过程；
分子运动是看不见的，在不知不觉中发生了变化，分子运动属于扩散现象．
5、B
【解析】
根据题意可知，波浪引起浮标上下浮动时，工作臂就前后移动，获得电能储存起来，因此该过程将机械能转化为了电能；根据选项ACD的图示可知，都有电源提供电能，因此它们都消耗了电能，故ACD不符合题意；B中线圈转动时，灯泡发光，说明产生了电能，故将机械能转化为电能，符合题意。
6、B
【解析】
实心球从最高点到落地点的过程中，质量不变，速度增大，高度降低，所以动能变大，重力势能变小，重力势能转化为动能．故B正确．
7、C
【解析】
“春天的早晨经常出现大雾”、“夏天揭开冰棒包装后会看到冰棒冒“白气””和“秋天的早晨花草上出现小露珠”都是液化现象，“初冬的早晨地面上会出现白色的霜”是凝华现象．答案C．
二、填空题（本大题7小题，共21分）
8、重力 形状
【解析】
在空中飞行的铁饼受到重力作用，重力的方向竖直向下，会不断改变运动方向做曲线运动，最终落到地面；因为力可以改变物体的形状，所以铁饼落到地面上留下一个坑。
9、小客车 0.29 1×105
【解析】
小客车行驶时，两边的路灯相对于小客车的位置不断发生变化，所以乘客选择了以小客车为参照物；由交通标志牌可知，小客车在此路段限速v=100km/h，此处到澳门出口的距离是29km，由v=可得，小客车从此位置到澳门出口至少需要时间：t===0.29h；由P===Fv得，这辆汽车的最大功率：P=Fv最大=F阻v最大=3600N×m/s=1×105W．
10、重 改变物体的性状 弹性 弹簧测力计
【解析】
苹果之所以对树枝产生向下的拉力，原因是它受到重力的作用，重力的方向是竖直向下的。树枝发生了形变，说明力可以改变物体的形状。树枝发生的变形，力消失后可以恢复原状是弹性形变，苹果对树枝的拉力越大，树枝的形变越厉害，我们利用这个原理制成的测量工具是弹簧测力计。
11、3.75 64
【解析】
由图甲可知，电阻R1与灯L2串联接在电路中，电压表测R1两端电压，
（1）当电压表示数为8V，即U1=8V时，由串联分压可得灯L2两端电压：U2= U －U 1=11V－8V=3V，由图乙可知，当灯两端电压为3V时，通过灯的电流I2=0.8A，则此时灯的电阻：R2==3.75Ω；
（2）串联电路电流处处相等，则通过电阻R1的电流等于通过灯L2的电流，即I1=I2=0.8A，则10s时间内电流通过R1产生的热量：Q=W1=U1I1t=8V×0.8A×10s=64J.
12、15 15
【解析】
滑轮为动滑轮，拉力F＝30N，所以每段绳子上的力为×30N＝15N，则此时弹簧秤的示数为15N；
由图可知，物体在绳端，所以F在5s内通过的路程为：s＝vt×＝0.2m/s×5s×＝0.5m；
拉力做功W＝Fs＝30N×0.5m＝15J。
13、运动 8
【解析】
在超越小杰的过程中，小迪与小杰的位置发生了变化，所以当以小杰为参照物时，小迪是运动的。
百米赛跑程为100m，所用时间为：；
根据得平均速度为：
。
点睛：重点是速度公式的应用，关键是明白全程的平均速度必须用路程除以时间进行计算，千万不可用两个速度求平均数，是不正确的。
14、重力势 动能和内能 减小 匀速直线运动
【解析】
小球首次下落过程中，高度减小，重力势能增大，速度变大，动能增大，小球的重力势能转化为动能，还有一部分重力势能克服空气摩擦阻力转化为内能；落地弹起后小球从A到B过程中克服空气阻力做功，一部分机械能转化为内能，故机械能将减小；当小球第二次弹起，到达最高点时，向上速度为0，而水平速度不为0，此时若一切外力都消失，根据牛顿第一定律可知，小球将做水平方向的匀速直线运动．
三、作图题（共7分）
15、
【解析】
已知开关闭合后，发现弹簧缩短，根据磁极间的相互作用，异名磁极相互吸引，则螺线管上端为S极，下端为S极，由右手螺旋定则可得，电流由右侧流入，故电源右侧为正极，左侧为负极；由磁极间的相互作用可知小磁针的上端为S极，下端为N极。如图所示：
16、
【解析】
由题，开关闭合后，磁铁受到通电螺线管的斥力但保持静止，此时条形磁铁受到的摩擦力与斥力是一对平衡力，大小相等，方向相反，所以摩擦力的方向水平向右；
开关闭合后，磁铁受到通电螺线管的斥力，可知通电螺线管的左端为S极，右端为N极．根据安培定则，螺线管上电流方向向下，电流从电源左端流出，右端流入，因此，电源的左端为正极．
17、
【解析】
因为球体与底座是相互分离的，且球体悬浮静止在空中，所以球体与底座之间是相互排斥的，即该悬浮地球仪是利用同名磁极相互排斥的原理制成的；
球体静止在空中时受两个力的作用，一个是竖直向下的重力，一个是竖直向上的底座对它的斥力。在这两个力的作用下地球仪保持静止，所以这两个力是一对平衡力；按照力的示意图的画法画出各个力，如图所示：
四、实验题（本大题共5小题，共20分）
18、零刻度线 69 50 0.8×103
【解析】
（1）将天平放在水平台面上，将游码移到标尺的零刻线处，调节平衡螺母，使天平静止 时指针指在分度盘的中央刻度线上；
（2）天平平衡时物体的质量等于砝码的质量加游码在标尺上所对的刻度值；杯子及杯内液体的总质量：50g+10g+5g+4g＝69g；
（3）如图乙所示，量筒中液体的体积为 50cm3；
（4）量筒内液体的质量： m＝69g﹣29g＝40g，
液体的密度为：.
19、像的位置 大小 不点燃 重合 虚 10
【解析】
利用玻璃板透明的特点，便于确定像的位置．取相同的蜡烛，是为了比较像和物体的大小关系．在实验过程中，为了使得成像更加清晰，放在玻璃板后面的蜡烛不能点燃，移动后面的蜡烛，直到它与前面蜡烛的像完全重合．将光屏放在B处，光屏上没有像，这是因为平面镜成的是虚像．在玻璃板的位置放一个凸透镜，光屏上成倒立、等大的实像，物距等于像距等于两倍焦距，焦距是10cm．
20、温度计 秒表 非晶体 液态 99
【解析】
（1）探究水的沸腾、海波和石蜡的熔化规律时，需要记录温度随时间的变化情况，所以需要记录时间的秒表和测量温度的温度计；
（2）由表格中数据可以看出，石蜡没有固定的熔点，所以石蜡为非晶体；海波在 4分钟 到9分钟时间内温度保持 48℃不变，所以海波的熔点是 48℃ ；海波的温度达到 53℃时，温度超过了熔点，说明此时已完全熔化完，为液态；
（3）由表格中数据可知，当水的温度达到 99℃ 时，温度不再发生变化，所以水的沸点是 99℃ .
21、几乎不动 30 2.4 左 1.25 保持不动 U额×
【解析】
（1）经分析，定值电阻只接了一边，电压表没有被接入电路，电压表示数为零；
电流表的量程为0-0.6A，分度值为0.02A，电流表示数为0.2A；
滑动变阻器的最大电阻为R滑===30Ω；
将电阻串联在电路中，电压表并联在电阻的两端，如图所示：
（2）变阻器与定值电阻串联，设电压表示数为UV，根据串联电路电压的规律和分压原理有：
=-----①，①式左边为一定值，故右边也为一定值，当定值电阻取最大时，变阻器连入电路中的电阻最大，即=，解之：UV=2.4V．
（3）电压表的示数为2.2V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向右移动，直到电压表示数为额定电压；
由图象知灯泡正常发光时的电压为2.5V，电流为0.5A，
灯泡的额定功率为：PL=ULIL=2.5V×0.5A=1.25W；
（4）①闭合开关S1，开关S2接a接线柱，移动滑动变阻器的滑片，使电压表的示数为U额；
②闭合开关S1，开关S2接b接线柱，滑动变阻器的滑片保持不动，读出电压表示数为U1；再将开关S2接c接线柱，读出电压表的示数为U2；
③在开关的转换过程中，电路的连接没有改变，滑动变阻器滑片位置不变，各用电器的电阻、电压不变，灯仍正常发光，在第2次操作中，用电压表测出灯与滑动变阻器的电压为U1，用电压表测出灯与滑动变阻器的电压、定值电阻两端的电压为U2，根据串联电路电压的规律，R0的电压UR0=U2-U1，
由欧姆定律，通过定值电阻的电流IR0=，由串联电路电流的规律即为灯正常发光时的电流大小，
灯泡额定功率：P=U额IR0=U额×．
22、B 显示光路 不在 ③
【解析】
(1)①[1]已知入射光线AO和反射光线OB，多次改变光的入射角度，测反射角与入射角的大小，并比较得出反射角与入射角的大小关系，因此该实验探究了反射定律中的反射角等于入射角，故选B。
②[2]白色硬纸板在实验中的作用显示光的传播路径。
(2)[3][4]根据光的反射定律可知，在反射现象中，反射光线、入射光线分居法线两侧；反射光线、入射光线和法线在同一平面内，因此若将纸板倾斜，如图丙所示，让光线仍贴着纸板沿AO方向射向镜面，此时反射光线与入射光线仍在同一平面内，但不在纸板这一平面上，看不到反射光线，若此时通过平面镜观察纸板，因为物像关于镜面对称，则看到的图象应为丙图中的③。
考点：光的反射定律。
五、计算题（本大题共2小题，共13分）
23、（1）4.4×104J （2）11℃ （3）0.2h
【解析】
（1）加热管正常工作40s，消耗的电能： =1100W×40s=4.4×104J；，
不计热量损失，Q吸=W=4.4×104J，由 可得豆浆升高 的温度：；
（2）由题知，加热与打浆的时间之比为3:1，设打浆时间为t打浆=t，则加热时间为t加热=3t，总的工作时间为t总=4t，由题知，豆浆机正常打好一次豆浆的消耗的总电能为0.17kW.h，由可得：0.17kW·h=P加热t加热+ P打浆t打浆=1.1kW×3t+0.1kW×5t，解得：t=0.05h，则打好一次豆浆需要的时间：t总=4t=4×0.05h=0.2h.
24、（1）10A；（2）0.96h；（3）0.0288kg。
【解析】
（1）由P＝UI得，该电动车在额定功率下行驶时的电流：I===10A；
（2）锂电池容量为12A•h，锂电池电压为48V，则锂电池充足一次电储存的电能：
W电＝UI′t＝48V×12A×3600s＝2.0736×106J，
电动机做的功：W＝80%W电＝2.0736×106J×80%＝1.65888×106J，
由可得最多可骑行的时间：===3456s=0.96h；
（3）根据题意可知，燃料燃烧放出的热量： Q＝W电＝2.0736×106J，
由Q＝mq得，需要燃料的质量：m===0.0288kg
六、综合能力题（本大题共3小题，共18分）
25、（1）出租车行驶的时间为5min；
（2）出租车行驶的速度为20m/s．
【解析】
（1）已知乘客的上车时间和下车时间，两者之差就是行车时间．
（2）已知出租车行驶的时间和里程，利用v=计算行驶速度．
【详解】
（1）出租车行驶的时间为:
t=10:05﹣10:00=5min
（2）出租车行驶的里程为:
s=6.0km=6000m
出租车行驶的时间为:
t=5min=300s
所以出租车的速度为:
v==20m/s
答：
（1）出租车行驶的时间为5min；
（2）出租车行驶的速度为20m/s．
能从大量的信息中迅速确定有用信息是解决此类问题的关键．
26、保护电路 不变 小于
【解析】
（1）由电路图可知，如果电路中没有定值电阻，当滑片P在最左端时，电源短路，会烧坏电流表和电源．接入定值电阻后，即使滑片在最左端时，也不会造成电路短路，由此可知定值电阻的作用是保护电路．（2）①若按照小明的方案，把定值电阻串联接在A、B之间，电压表测电源电压，电源电压不变，向右拉动拉环，滑片P向右移动的过程中，电压表示数不变．②若按照小丽的方案，设串联电路的定值电阻为R，闭合开关时，电路电流，由可得，电压表示数，由此可知，电压表示数与滑动变阻器接入电路的电阻不成正比，且随滑动变阻器接入电路的阻值越大，电压表示数增加变慢；因为拉力与滑动变阻器接入电路的阻值成正比，所以电压表示数与滑动变阻器接入电路的阻值不成正比，因此当拉力为300N时，电压表示数为3V；当拉力为600N是300N的两倍，电压表示数小于电压表原来示数的2倍，即电压表示数小于3V×2＝6V．
（1）根据电路图，分析电路结构，判断接入定值电阻的作用；（2）①根据电路图，根据电路结构判断，根据小明的设计，向右拉动拉环，滑片P向右移动的过程中，电压表的示数如何变化；②分析小华的电路设计，根据串联电路特点、欧姆定律判断电压表示数大小．
27、（1）当开关S1闭合，S2接B时，为高温档；因为此时电阻R1、R2并联，电路中的总电阻最小，总功率最大；（2）88Ω；（3）1.25A；（4）420s
【解析】
（1）由图知，当开关S1闭合，S2接B时，电阻R1、R2并联，电路中的总电阻最小，由P＝可知，总功率最大，所以此状态为高温档；
答：当开关S1闭合，S2接B时，为高温档；因为此时电阻R1、R2并联，电路中的总电阻最小，总功率最大．
（2）由图知，当开关S1断开，S2接A时，电阻R1、R2串联，电路中的总电阻最大，由P＝可知，总功率最小，此时为低温档；当S2接A，S1闭合时，R2被短路，只有电阻R1接入电路，养生壶处于中温档．由P＝UI得，正常工作时通过R1的电流为：I1＝＝＝2.5A，由I＝得，R1的阻值：R1＝＝＝88Ω；
答：电阻R1的阻值是88Ω
（3）由P＝UI得，养生壶在低温档工作时电路中的电流为：I低＝＝＝1.25A；
答：养生壶处于低温档工作时电流为1.25A
（4）由ρ＝可得，水的质量：m＝ρV＝1×103kg/m3×1×10﹣3m3＝1kg，水吸收的热量：Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×1kg×（100℃﹣12℃）=3.696×105J，由η＝和W＝Pt得，烧开一壶水需要的时间为：t＝＝＝＝420s．
答：水吸收的热量为3.696×105J，烧开一壶水需要的时间为420s．
加热时间/min
0
1
2
3
4
5
6
7
8
9
10
11
12
石蜡的温度/℃
40
41
42
44
46
47
48
49
51
52
54
56
59
海波 的温度/℃
40
42
44
46
48
48
48
48
48
48
50
53
56
水的温度/℃
92
93
94
95
96
97
98
99
99
99
99
99
99
额定电压
220 V
电机功率
100W
加热功率
1100W
整车质量
20kg
锂电池电压
48V
锂电池容量
12A•h
电动车额定电压
48V
电动机额定功率
480W
项目
参数
电源电压（V）
220
低温档功率（W）
275
中温档功率（W）
550
高温档功率（W）
1100
容积（L）
1
