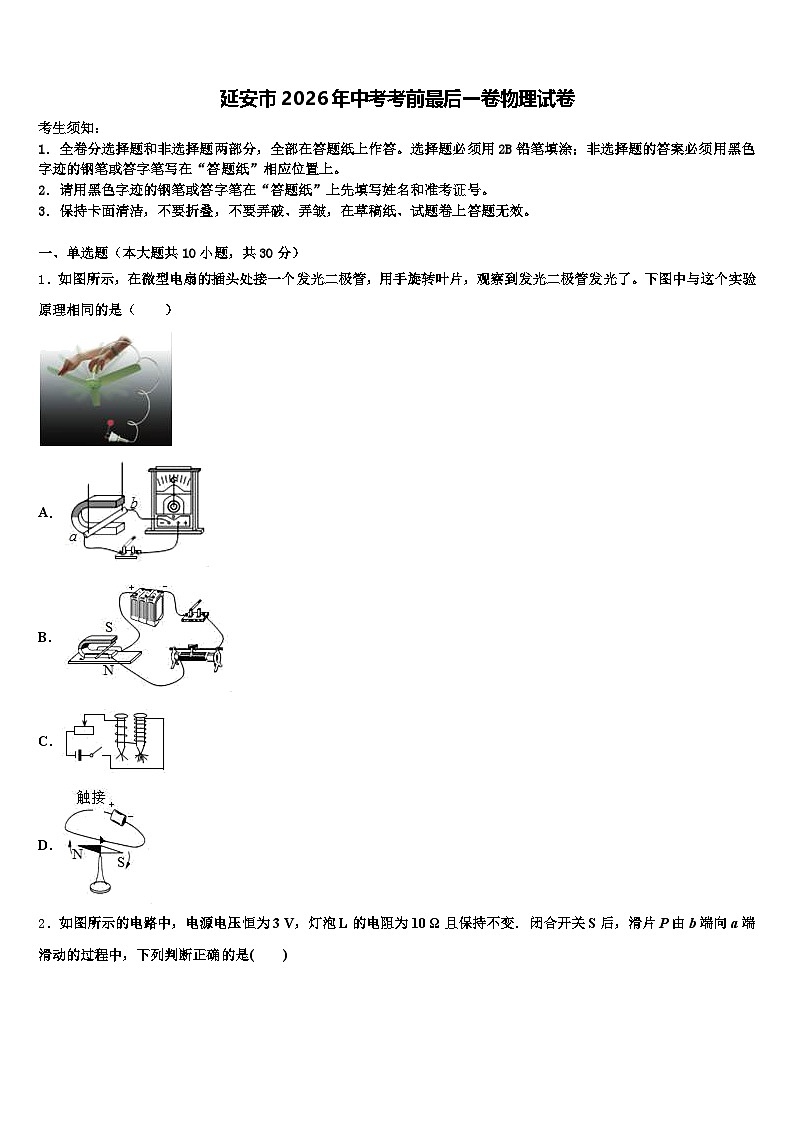

延安市2026年中考考前最后一卷物理试卷（含答案解析）

这是一份延安市2026年中考考前最后一卷物理试卷（含答案解析），共17页。试卷主要包含了关于电磁现象下列说法不正确的是，如图是正常家庭电路的一部分等内容，欢迎下载使用。
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单选题（本大题共10小题，共30分）
1．如图所示，在微型电扇的插头处接一个发光二极管，用手旋转叶片，观察到发光二极管发光了。下图中与这个实验原理相同的是（ ）
A．
B．
C．
D．

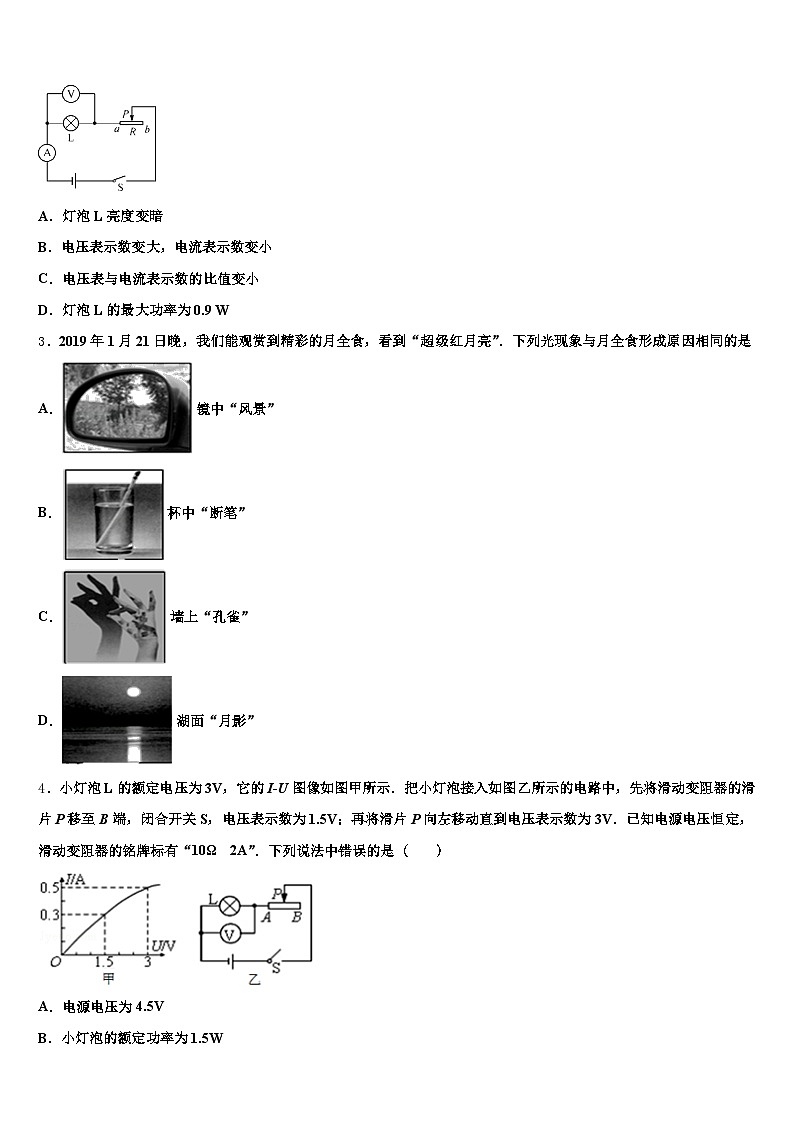

2．如图所示的电路中，电源电压恒为3 V，灯泡L的电阻为10 Ω且保持不变．闭合开关S后，滑片P由b端向a端滑动的过程中，下列判断正确的是( )
A．灯泡L亮度变暗
B．电压表示数变大，电流表示数变小
C．电压表与电流表示数的比值变小
D．灯泡L的最大功率为0.9 W
3．2019年1月21日晚，我们能观赏到精彩的月全食，看到“超级红月亮”．下列光现象与月全食形成原因相同的是
A．镜中“风景”
B．杯中“断笔”
C．墙上“孔雀”
D．湖面“月影”
4．小灯泡L的额定电压为3V，它的I-U图像如图甲所示．把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V．已知电源电压恒定，滑动变阻器的铭牌标有“10Ω 2A”．下列说法中错误的是（ ）
A．电源电压为4.5V
B．小灯泡的额定功率为1.5W
C．小灯泡正常发光时，滑动变阻器消耗的电功率为1.25W
D．小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω
5．下列有关节约能源和信息传递做法或说法正确的是
A．频率越高的电磁波在空气中传播速度越大
B．核电站利用核裂变释放的核能发电
C．节约能源只要提高节能意识就行，与科技进步无关
D．因为能量在转化过程中是守恒的，所以能源是取之不尽，用之不竭的

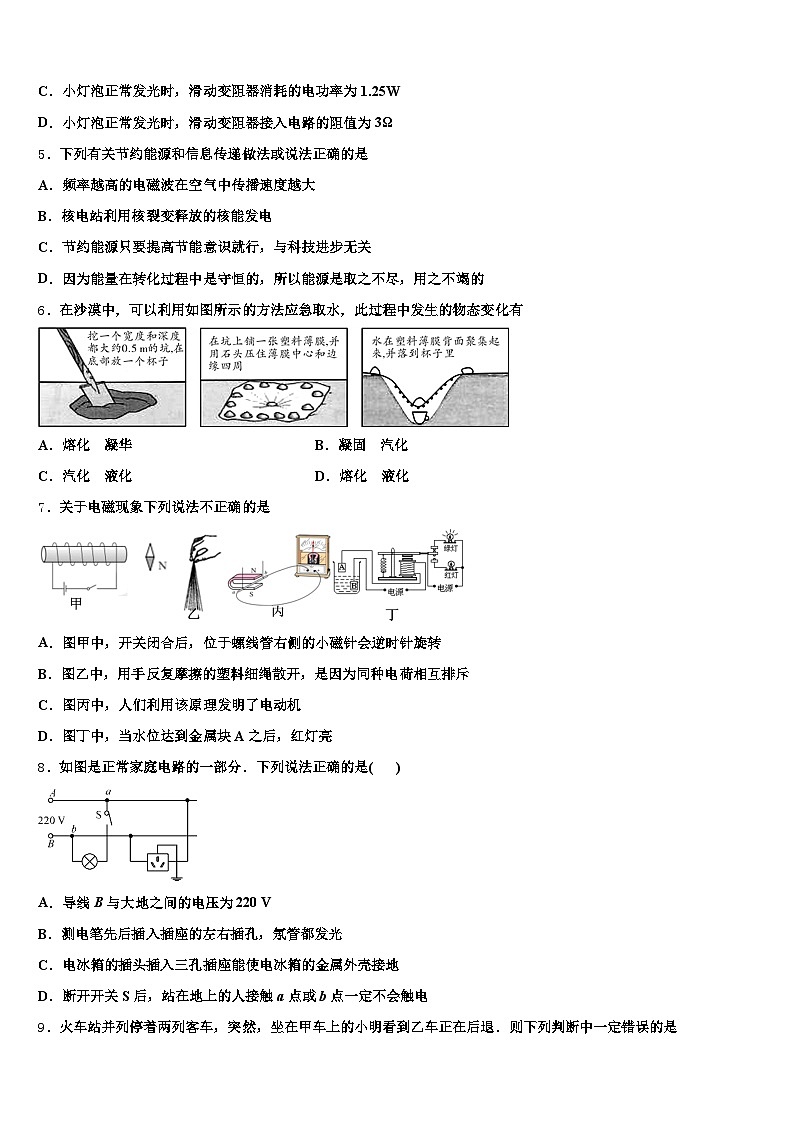

6．在沙漠中，可以利用如图所示的方法应急取水，此过程中发生的物态变化有
A．熔化 凝华B．凝固 汽化
C．汽化 液化D．熔化 液化
7．关于电磁现象下列说法不正确的是
A．图甲中，开关闭合后，位于螺线管右侧的小磁针会逆时针旋转
B．图乙中，用手反复摩擦的塑料细绳散开，是因为同种电荷相互排斥
C．图丙中，人们利用该原理发明了电动机
D．图丁中，当水位达到金属块A之后，红灯亮
8．如图是正常家庭电路的一部分．下列说法正确的是( )
A．导线B与大地之间的电压为220 V
B．测电笔先后插入插座的左右插孔，氖管都发光
C．电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
D．断开开关S后，站在地上的人接触a点或b点一定不会触电
9．火车站并列停着两列客车，突然，坐在甲车上的小明看到乙车正在后退．则下列判断中一定错误的是
A．甲车静止不动，乙车正在后退
B．甲乙两车都在前进，且乙车运动的快
C．甲车正在前进，乙车静止不动
D．甲车正在前进，乙车正在后退
10．两个定值电阻、并联在电路中，如图甲所示，它们的电流与其两端的电压关系如图乙所示，闭合开关S，则，产生的热量之比为
A．2：1B．1：2C．4：1D．1：4
二、多选题（本大题共3小题，共12分）
11．关于分子动理论和内能，下列说法中正确的是（）
A．显微镜下，不洁净的水中大量的细菌在活动，说明分子在不停地做无规则的运动
B．吸盘挂钩能牢牢吸在玻璃上，说明分子间存在引力
C．一杯热水温度降低时，意味着内部水分子运动的剧烈程度降低了
D．冰不断熔化过程中，温度不变，内能增加
12．下列各种现象与其涉及的物理知识之间的关系，正确的是（ ）
A．用高压锅煮饭容易熟﹣﹣沸点与压强的关系
B．运载火箭升空﹣﹣力的作用是相互的
C．飞机翱翔蓝天﹣﹣流体压强与流速的关系
D．船闸工作﹣﹣帕斯卡定律
13．如图所示，质量分布均匀的甲、乙两个实心正方体放置在水平地面上，它们对地面的压强相同，若要使甲对地面的压强大于乙对地面的压强，下列叙述中正确的是( )
A．沿竖直方向上切去相同的体积B．沿竖直方向上切去相同的厚度
C．沿水平方向切去相同的质量D．沿水平方向切去相同的体积
三、填空题（本大题共5小题，共10分）
14．家庭电路中，电能表的作用是测量_____，有一电能表上标有“220V10A”的字样，在这个电路中最多允许接入“220V60W”的灯泡_____盏．
15．某导体的电阻为10欧，当它两端的电压为3伏时，通过它的电流为______安，若通过该导体的电荷量为6库，则电流做功为_______焦；当该导体两端的电压增大6伏时，它的电阻为_______欧．
16．如图所示的是甲、乙两电阻的电流与电压关系图象，由图可知两电阻的阻值R甲_____（选填“＞”“＜”或“＝“）R乙．将甲、乙两电阻并联在电源电压为3V的电路中，通过干路上的电流是_____A．
17．如图所示的实验装置中，当导体棒 ab_____运动时（选填 “上下” 或“左、右”），灵敏电流计的指针会发生偏转。人们利用该实验原理发明了_____（选填“电动机”或“发电机”）。
18．博物馆不能有直射阳光进入展示空间，因为展品在阳光的直接照射下会遭受不同程度的损害．某博物馆采用了一种新的天窗形式——光导天窗（如图甲）．当外界较强的阳光射到天窗时，电动卷帘能随时调整光线的角度和进光量，使适量的光斜射到井壁的平面镜上，把光导入到光井底部的漫射器上．当外界光照太弱时，光井内有人工照明给予补充．
图乙为馆内亮度自动调节电路原理图．R0为保护电阻．R为光敏电阻，其阻值随光照的增强而减小，M为自动卷帘电动机．光敏电阻R相当于控制电路中的_____（选填“开关”或“用电器”）．若将R0换位阻值更大的定值电阻，会使博物馆内光线变_____（选填“强”或“弱”）．
四、计算题（本大题共3小题，共29分）
19．中国计划在1030年前后实现航天员登月，航天员连同装备的总质量为180 kg，月球对物体的引力只有地球上物体所受重力的，航天员站立在月球上时，脚与水平月面的总接触面积为800 cm1．则：（g=10N/kg）
（1） 航天员在月球受到的重力为多少？
（1） 航天员站立在月球上时对水平月面的压强是多少？
20．工人用图甲所示的滑轮组运送建材上楼, 每次运送量不定．滑轮组的机械效率随建材重量变化的图象如图乙，滑轮和钢绳的摩擦力及绳重忽略不计， g 取10N/ kg．
若某次运送建材的质量为50kg． 则建材的重力是多少?若工人在1min 内将建材匀速竖直向上提升了12m，作用在钢绳上的拉力为200N，求拉力的功率．当滑轮组的机械效率为60% 时，运送建材的重力是多大？
21．如果只有重力做功，物体的动能和重力势能可以相互转化，但机械能的总量保持不变，在物理学中把这个规律叫做机械能守恒定律。已知物体的重力势能表达式为，动能表达式为，其中m为物体的质量，h为物体距离水平地面的高度，v为物体的运动速度。如图所示，将一质量为0.3kg的物体从距离地面20m的高空静止释放，让小球自由下落，不计空气阻力。求：
小球落地时的速度是多大？如果小球从开始下落到落地用时2s，重力做功的功率是多大？
五、作图题（本大题共2小题，共4分）
22．图甲是某宾馆的房卡，它相当于一个开关．只有房卡插入卡槽里，房间内的灯和插座才能工作．图乙是房间内已经连好的部分电路图，S1是房卡开关，S2是控制灯L的开关．为使灯和插座正常工作，请将图乙中的电路图补充完整．
23．如图甲所示，是小明常用的一个插线板．他在使用中发现：插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电．根据上述现象，在图乙中画出插线板中开关、指示灯和插孔的连接方式，并与电源线接通．
六、实验探究题（本大题共3小题，共15分）
24．为测量额定电压为2.5V小灯泡的额定功率，小明连接了如图所示的实验电路。
（1）小明检查电路连接正确无误，当用开关“试触”时，发现小灯泡都不发光，电压表、电流表都没有示数，为排除故障，小明拆下电压表，将电压表的正号接线柱接在电源正极，电压表的负号接线柱分别接到A、B、C接线柱时，发现电压表都有示数，当电压表的负号接线柱接到D接线柱时，电压表无示数。此电路只有一处断路，由此可以判断___________出现断路故障。
（2）排除电路故障后继续实验，他调节滑动变阻器的滑片，分别测量三组电压、电流值，算出电功率，如上表所示，为减小实验误差，他将三次功率求平均值=0.62W，于是得出小灯泡的额定功率为0.62W，请你指出小明实验中存在的问题：____________。
25．在探究“影响滑动摩擦力大小的因素”实验中：
（1）为了测量滑动摩擦力的大小，小明把木块放在水平长木板上，如图所示，用弹簧测力计沿水平方向拉动，使其做______运动．
（2）添加砝码，继续实验，这是为了探究______对滑动摩擦力大小的影响．如果实验中弹簧测力计的示数不稳定，可能的原因是______（填选项序号）．
A．木板过长 B．木块运动速度太大
C．弹簧测力计的分度值太大 D．木板的粗糙程度不均匀
（3）弹簧测力计是本实验中重要的测量器材，以下探究实验，在课本中也用到弹簧测力计的是______（填字母）．
A．探究影响浮力大小的因素 B．探究阻力对物体运动的影响
C．探究不同物质吸热升温现象 D．探究动能大小与哪些因素有关
26．在“比较不同物质吸热升温情况”的实验中：
小丽和小明用一套器材做加热水和煤油的实验，如图甲所示．在组装器材时应先调节图甲_______（A/B）的高度，调节它的高度是为了___________________．组装好器材，他们先后在同一个烧杯中称出质量相等的水和煤油，分别加热相同的时间，比较水和煤油___________，得出结论．要完成该实验，除图甲所示器材外，还需要的一个测量工具是____________．在对实验进行反思时，他们认为原方案有需要两次加热耗时长等缺点，因此改进方案并设计了图乙所示的装置．与原方案相比，该方案除克服了上述缺点外还具有的优点是_________________________．（答出一个即可）
参考答案
一、单选题（本大题共10小题，共30分）
1、A
【解析】
微型电扇中装有电动机，电动机主要是由磁体和线圈组成，用手旋转叶片时，线圈恰好在磁场中做切割磁感线运动，此时会产生电流，发光二极管发光了，该现象是电磁感应现象。
A．图中闭合电路的部分导体在磁场中做切割磁感线运动时，电路中产生了感应电流（可从电流表指针发生偏转来体现），这是电磁感应现象，故A符合题意．
B．图中直导体通电后在磁场中运动，说明磁场对通电导体有力的作用，是电动机的工作原理，故B不符合题意；
C．图中是电磁铁，是电流的磁效应，故C不符合题意；
D．图中导体通电后小磁针会偏转，说明通电导体周围有磁场，是奥斯特实验，故D不符合题意；
故选A。
本题需注意电磁感应为因为运动而产生了电流，导体在磁场中受力是因为有了电流而发生了运动。实验装置是不同的，而风扇内部的线圈当外部接电源时，风扇能转动，是磁生电；当用外力转动风扇时，就成了发电机。
2、D
【解析】
分析：AB、灯泡与变阻器串联，电压表测灯泡的电压，电流表测电路的电流；根据滑片P由b端向a端滑动的过程中变阻器连入电路的电阻变化，根据电阻的串联分析总电阻变小，由欧姆定律分析电路中的电流变化；根据，分析灯的实际功率变大，确定亮度变化；
C、由欧姆定律，电压表与电流表示数的比值分析；
D、根据，当变阻器连入电路中的电阻为0时，灯的电压为电源电压3V，并求出此时灯的最大功率．
解答：AB、由图知，灯泡与变阻器串联，电压表测灯泡的电压，电流表测电路的电流；滑片P由b端向a端滑动的过程中，变阻器连入电路的电阻变小，根据电阻的串联，总电阻变小，由欧姆定律可知，电路中的电流变大，即电流表示数变大，故B错误；根据可知，灯泡的实际功率变大，灯泡变亮，故A错误；
C、由欧姆定律可知，电压表与电流表示数的比值等于灯泡的电阻（且灯泡电阻不变），则该比值不变，故C错误；
D、当变阻器连入电路中的电阻为0时，灯泡的电压最大（等于电源电压3V），灯泡L的最大功率：，故D正确．
故选D．
【点睛】本题考查串联电路的规律及欧姆定律和电功率公式的运用．
3、C
【解析】
当太阳、地球、月球三者恰好或几乎在同一条直线上时，地球在太阳和月球之间，由于光的直线传播，地球挡住了太阳光，从而形成了月食，即月食是由光的直线传播形成的。
A. 镜中“风景”属于平面镜成像，是由于光的反射形成的，故错误；
B. 看到水中筷子被“折断”，是光的折射形成的，故错误；
C. 墙上“孔雀”属于手影，手影时由于光沿直线传播形成的，故正确；
D. 湖面“月影”属于平面镜成像，是由于光的反射形成的，故错误。
4、C
【解析】
当滑动变阻器的滑片P移至B端时，滑动变阻器的最大阻值和灯泡串联，
由图象可知，当电压表示数为1.5V时，电路中的电流I=0.3A，由I=UR可得，滑动变阻器两端的电压：U滑=IR滑=0.3A×10Ω=3V，因串联电路中总电压等于各分电压之和，所以电源的电压：U=UL+U滑=1.5V+3V=4.5V，故A正确，不符合题意；
由图象可知,灯泡两端的电压为3V时,电路中的电流I′=0.5A，因额定电压下灯泡的实际功率和额定功率相等，所以，灯泡的额定功率：PL额=UL额I′=3V×0.5A=1.5W，故B正确；滑动变阻器消耗的电功率：P′滑=U′滑I′=1.5V×0.5A=0.75W，故C错误; 此时滑动变阻器两端的电压：U′滑=U−UL额=4.5V−3V=1.5V，滑动变阻器接入电路中的电阻：R′滑===3Ω，故D正确；故选C.
5、B
【解析】
1）在真空和空气中，电磁波的传播速度等于3×108m/s是一个定值；
（2）核能的释放包括核聚变和核裂变，核电站是通过核裂变来获得能量的；
（3）知道能量在利用过程中都会有一部分能源未被利用而损失掉，因此能源的利用率都会低于100%，所以应该大力发展科技，提高能源的利用率；
（4）能量在转移、转化过程中总是守恒的，但是能量的转化具有方向性，在能源的使用过程中，使能源从便于利用的变成不便于利用的，所以说能量虽守恒但还是要节约能源．
【详解】
A、电磁波的传播速度等于3×108m/s是一个定值，与频率无关，故A错误；
B、核电站都是利用可控的核裂变释放的核能发电的，故B正确；
C、加强发展科技，提高能源的利用率，会更多的节约能源，故C错误；
D、能量虽守恒，但能量的转化具有方向性，可以利用的能源是有限的，所以要节约能源，故D错误．
故选B．
本题主要考查了电磁波的传播速度、核能的利用、节约能源的措施以及对能量守恒定律的理解．
6、C
【解析】
沙漠中的水分首先从液态变成气态的水蒸气，发生汽化现象．然后水蒸气遇到塑料膜凝结成液态的小水珠，发生液化现象，小水珠越积越多，最后落下来，被收集到杯中．
7、C
【解析】
A、电流从螺线管的左端流入，右端流出，结合线圈的绕向，可以确定螺线管的右端为N极，左端为S极；由于异名磁极相互吸引，同名磁极相互排斥，所以小磁针的N极将远离螺线管的N极，小磁针的S极将靠近螺线管的N极，故是逆时针转动，故A正确，不符合题意；
B、塑料捆扎绳与手摩擦带电；塑料捆扎绳上带的是同种电荷，同种电荷相互排斥，所以塑料绳会向四周散开，故B正确，不符合题意；
C、图为电磁感应现象的实验，发电机根据电磁感应原来制成的，故C错误，符合题意；
D、当水位没有达到A时，电磁铁没有磁性，只有绿灯亮；当水位到达A时电路接通，电磁继电器有磁性，衔铁就会在磁力吸引的作用下与红灯接通，红灯亮；故D正确，不符合题意；
8、C
【解析】
由图知，开关接在导线A上，所以A是火线，B是零线，
A、火线和零线间的电压为220V，零线和大地之间的电压为0，导线B与大地之间的电压为0，故A错误；
B、插座的左孔接零线，右孔接火线，所以测电笔插入插座的左孔氖管不发光，插入插座的右插孔氖管发光，故B错误；
C、三孔插座已接地，当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地，这样能防止金属外壳的用电器漏电时发生触电事故，故C正确；
D、由图可知，开关S断开时，虽然灯泡不发光，但a点在火线上，所以人接触a点会触电，b在零线上，所以接触b点不会发生触电事故，故D错误。
故选：C。
点睛：重点是家庭电路的连接，注意连接中的细节问题：开关控制火线，三孔插座的“左零、右火、上地”，灯泡的螺旋套连接零线等，都是考查的重点。
9、B
【解析】
由“坐在甲车上的小明看到乙车正在后退”可知，此题研究的是乙车的运动状态，根据运动和静止的相对性，欲判断乙车是向后运动的，首先应考虑到乙车与所选参照物之间的相对位置肯定发生了变化，并存在以下几种情况：
甲车静止不动，乙车正在后退；甲车正在前进，乙车静止不动；甲车正在前进，乙车正在后退；甲乙两车都在后退，但乙车的速度大于甲车的速度；甲乙两车都在前进，但乙车的速度小于甲车的速度．故ACD选项都是正确的，不符合题意．
若甲乙两车都在前进，且乙车运动的快，则坐在甲车上的小明会看到乙车正在前进，故B错误，符合题意．
10、A
【解析】
由并联电路的特点知道，R1、R2的电压是相同的，由图乙知道，在电压相同时，通过R1、R2 的电流之比是2：1；由I=U/R知道，R1、R2 的电阻之比为1：2；由图甲知道，闭合开关S，则通电时间相同，由知道，产生的热量与电阻成反比，故R1、R2产生的热量之比是2：1，故选A．
二、多选题（本大题共3小题，共12分）
11、CD
【解析】
A．细菌包含很多的分子，细菌的活动属于机械运动，因此不能说明分子不停地做无规则运动，故A错误；
B．吸盘在大气压力作用下牢牢地吸在玻璃上，该现象与分子间的引力无关，故B错误；
C．温度越高，分子运动越剧烈，一杯热水温度降低时，意味着内部水分子运动的剧烈程度降低，故C正确；
D．冰熔化过程中，吸收热量，温度不变，内能增加，故D正确；
12、ABC
【解析】
A．利用高压锅煮饭，锅内气压比较高，水的沸点高，易将饭煮熟，描述正确．故A正确．
B．运载火箭升空时，燃料燃烧产生高温高压的气体从火箭后面喷射出来，对周围气体产生一个先下的推力，因为力的作用是相互的，周围气体会给火箭一个向上的推力，故B正确；
C．飞机在空中飞行时，由于机翼的上方是凸起的，所以上方空气流速大于下方流速，流速越快压强越小，从而给飞机一个向上的升力；故C正确；
D．船闸是利用连通器的原理工作的，故D错误．
13、CD
【解析】
实心正方体对水平地面的压强，
由图可知：甲的边长比乙的边长大，
因它们对地面的压强相同，
所以ρ甲＜ρ乙
（1）沿竖直方向上切去相同的体积或相同的厚度时，两正方体的密度和高度不变，所以它们的压强还是相等，故AB不正确．
（2）沿水平方向切去相同的质量时，减小的压力相同，
因S甲＞S乙，
所以△p甲＜△p乙，
又因p甲=△p乙，
所以剩余部分甲对地面的压强大于乙对地面的压强，故C正确；
（3）沿水平方向切去相同的体积时，
因S甲＞S乙，
所以△h甲＜△h乙，
又因ρ甲＜ρ乙，
所以，即△p甲＜△p乙，
因p甲=p乙，
所以剩余部分甲对地面的压强大于乙对地面的压强，故D正确．
故选CD．
三、填空题（本大题共5小题，共10分）
14、电路消耗的电能36
【解析】
在家庭电路中电能表是测量电路消耗电能的仪表；因为电能表的额定电压为220V，允许通过的最大电流为10A，所以电能表允许接入电路的最大功率：，灯的额定功率为P1＝60W，因此所接灯的盏数最多为：，考虑实际情况，不能四舍五入，只能舍，故取36盏．
15、0.3 18 10
【解析】
由I=可得，通过导体的电流为：I===0.3A；
由I=可得，Q=It=6C，这一段时间内电流做功为：W=UIt=3V×6C=18J；
因为导体电阻与两端的电压无关，所以当电压为6V时，电阻仍为10Ω.
16、＜ 0.65
【解析】
由图象可知，当时通过的电流为，时通过的电流为，由可得，甲乙的电阻分别为：，，两电阻的阻值 ；
并联电路中干路电流等于各支路电流之和，所以干路电流：．
17、 左右 发电机
【解析】如图为研究电磁感应现象的实验。
实验装置中，当导体棒 ab切割磁感线运动时才会产生感应电流，所以应左右运动；
灵敏电流计的指针会发生偏转，说明产生了电流，揭示了电磁感应原理，人们利用该原理发明了发电机。使人们大规模的使用电能成为可能。
点睛：电磁感应的实验中，牢记产生感应电流应具备三个条件，一、闭合回路，即必须是通路，二、一部分导体，三、切割磁感线运动。
18、开关 强
【解析】
由电路图可知，光敏电阻串联接入电路，光照较强时电阻几乎为0，电路是通路，光照较弱时电阻接近于无穷大，电路断路，由此可知，光敏电阻R相当于控制电路中的开关。若将R0换位阻值更大的定值电阻，让光导天窗工作时的电流是一定的，则根据 可知光敏电阻的阻值应更小；由于光敏电阻的阻值随光照的增强而减小，则会使博物馆内光线变强。
四、计算题（本大题共3小题，共29分）
19、（1）300N（1）3750Pa
【解析】
（1）物体在月球所受的重力：
（1）根据压强公式可知航天员站立在月球上时对水平月面的压强：
20、（1）500N；（2）80W；（3）600N
【解析】
（1）建材的重力：G=mg=50kg×10N/kg=500N；
（2）由图可知，n=2，则1min绳子自由端移动的距离s=2h=2×12m=24m，拉力做的功：W=Fs=200N×24m=4800J，拉力的功率：P=W/t=4800J/60s=80W；
（3）由图象可知，当η=50%时，重物G=400N，因为η=W有/W总=W有/（W有+W额）=G/（G+G动），所以，50%=400N/（400N+G动），解得，G动=400N，当η′=60%时，η′=G′/（G′+G动），即60%=G′/（G′+400N），解得，G′=600N．
21、（1）20m/s（2）30W
【解析】
（1）物体从高处下落机械能守恒，则：mgh=mv2，解得v===20m/s；
（2）重力做的功：W=Gh=mgh=0.3kg×10N/kg×20m=60J，重力做功的功率：P===30W。
五、作图题（本大题共2小题，共4分）
22、如下图所示
【解析】
由题意可知，S2是控制灯L的开关，它们应串联；灯泡与插座是可以独立工作的，所以灯泡与插座间应是并联的关系；S1是房卡开关，控制整个电路，所以应装在干路上，电路图如上图所示．
23、
【解析】
插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的；开关接在灯泡、插座和火线之间控制火线使用更安全．故连接方式为：
六、实验探究题（本大题共3小题，共15分）
24、CD段导线 第一次和第三次实验数据不是额定功率，故不能和第二次数据求平均值
【解析】
（1）由图以及检查方法可知，电压表的负号接线柱分别接到A、B、C接线柱时，发现电压表都有示数，说明从A到C这段是通路，当电压表的负号接线柱接到D接线柱时，电压表无示数，说明CD导线断路；
（2）小灯泡的额定功率是指在额定电压下的功率，不能采用不同电压下的功率求平均值的方法来确定额定功率，实验中第一次和第三次的电压不是额定电压，得出的功率不是额定功率，不能和第二次一起求平均值。
25、匀速直线 压力 D A
【解析】
（1）只有沿水平方向拉着物体做匀速直线运动，物体在水平方向上受到平衡力的作用，木块受到摩擦力大小与拉力大小相等，故应使弹簧测力拉着木块做匀速直线运动；
（2）添加砝码，物体对支持面的压力增大，而受力面积不变，这是为了探究压力大小对滑动摩擦力大小的影响；如果实验中弹簧测力计的示数不稳定，可能的原因是木板的粗糙程度不均匀，木块受到摩擦力大小在变化；
（3）A. 探究影响浮力大小的因素，需要用弹簧测力计测浸入液体中时的拉力，故A符合题意；
B. 探究阻力对物体运动的影响，根据转换法，是通过运动距离的长短来说明阻力的大小，无需测力计；
C. 探究不同物质吸热升温现象，t=，所以不用弹簧测力计；
D.探究动能大小与哪些因素有关，根据转换法，是根据具有动能的物体推动另一个质量较小的物体通过距离的长短来反应运动大小的，无需测力计．故A符合题意，BCD不符合题意．
26、A 确保使用外焰加热 升高的温度 秒表 该方案避免两次加热，用同一热源加热确保在相等时间内吸收的热量相等．
【解析】
解答：（1）组装实验仪器时，应根据酒精灯及其火焰的高度先固定图中的A部分，使酒精灯的外焰正好能给烧杯加热，然后再固定图中的B部分，这样可以避免重复调整；（2）在同一个烧杯中称出质量相等的水和煤油，分别加热相同的时间，比较水和煤油升高的温度，得出结论．实验中需要测量水与煤油的加热时间，需要用到秒表；（3）由图乙所示实验可知，实验用同一烧杯用“水浴法”对水与煤油同时加热，原方案两次加热，酒精灯火焰不易控制到完全相同，现方案相同时间内提供的热量相等；或用水浴法加热，受热均匀，不需搅拌；或（两次实验同时进行，便于同时比较水和煤油升温的快慢）
点睛：（1）组装实验仪器是实验中的一个重要环节，应从最优化的角度去考虑，避免重复调整．（2）实验需要测量水与煤油的加热时间，需要用到秒表；液体吸收相等的热量，升高的温度越高，液体的吸热能力越弱．（3）从能否让水和煤油在相同时间内吸收相同热量来分析图示实验，得出结论．
U/V
1.3
2.5
3
I/A
0.20
0.28
0.3
P/W
0.26
0.7
0.9
