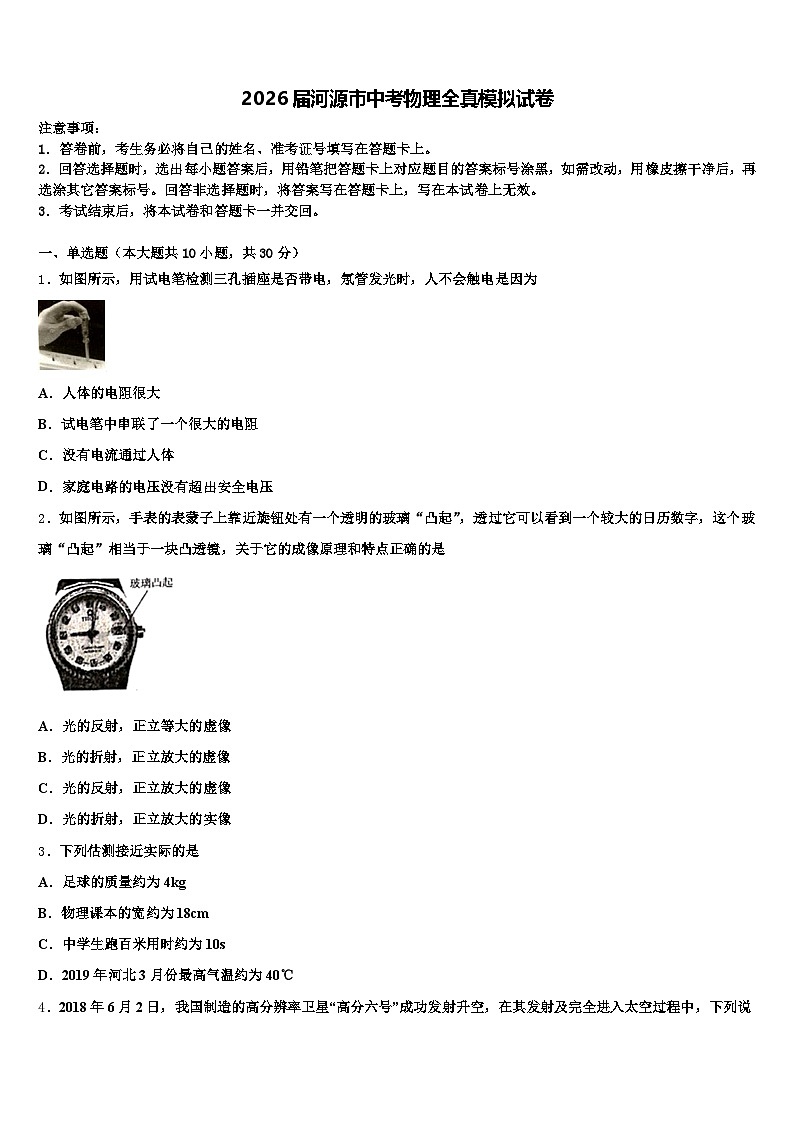

2026届河源市中考物理全真模拟试卷（含答案解析）

这是一份2026届河源市中考物理全真模拟试卷（含答案解析），共17页。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．如图所示，用试电笔检测三孔插座是否带电，氖管发光时，人不会触电是因为
A．人体的电阻很大
B．试电笔中串联了一个很大的电阻
C．没有电流通过人体
D．家庭电路的电压没有超出安全电压
2．如图所示，手表的表蒙子上靠近旋钮处有一个透明的玻璃“凸起”，透过它可以看到一个较大的日历数字，这个玻璃“凸起”相当于一块凸透镜，关于它的成像原理和特点正确的是
A．光的反射，正立等大的虚像
B．光的折射，正立放大的虚像
C．光的反射，正立放大的虚像
D．光的折射，正立放大的实像
3．下列估测接近实际的是
A．足球的质量约为4kg
B．物理课本的宽约为18cm
C．中学生跑百米用时约为10s
D．2019年河北3月份最高气温约为40℃

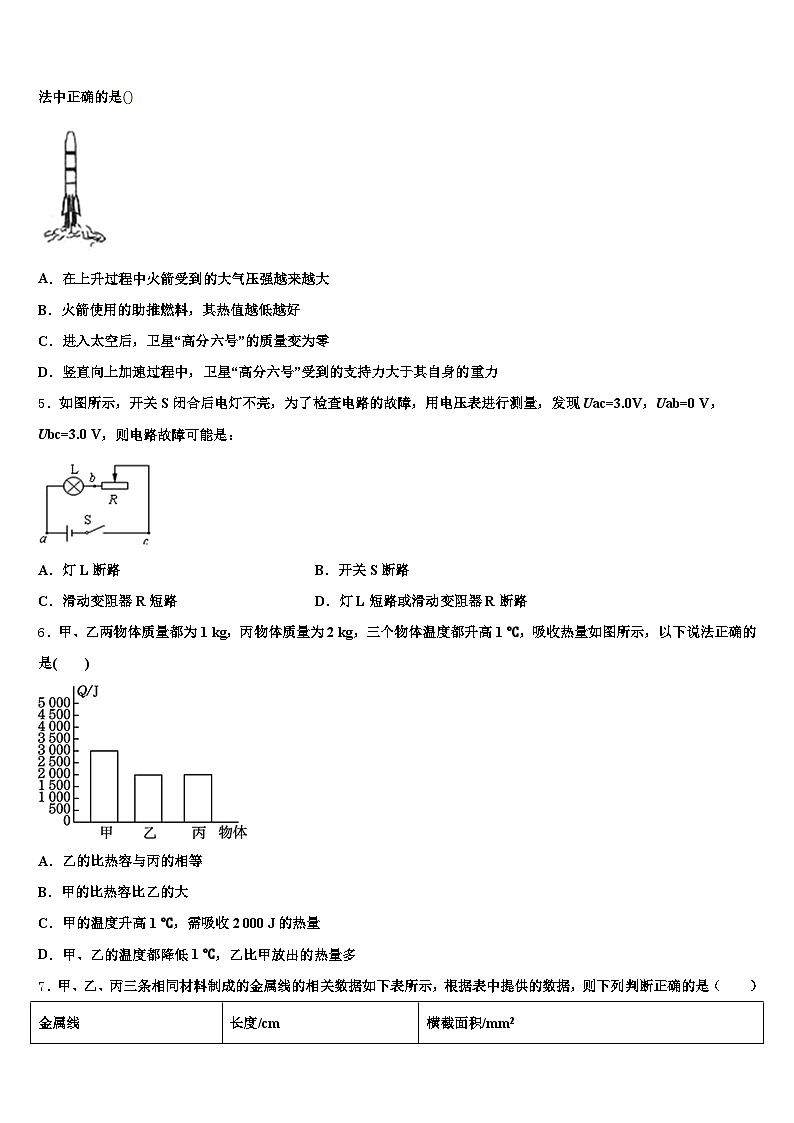

4．2018年6月2日，我国制造的高分辨率卫星“高分六号”成功发射升空，在其发射及完全进入太空过程中，下列说法中正确的是
A．在上升过程中火箭受到的大气压强越来越大
B．火箭使用的助推燃料，其热值越低越好
C．进入太空后，卫星“高分六号”的质量变为零
D．竖直向上加速过程中，卫星“高分六号”受到的支持力大于其自身的重力
5．如图所示，开关S闭合后电灯不亮，为了检查电路的故障，用电压表进行测量，发现Uac=3.0V，Uab=0 V，Ubc=3.0 V，则电路故障可能是：
A．灯L断路B．开关S断路
C．滑动变阻器R短路D．灯L短路或滑动变阻器R断路
6．甲、乙两物体质量都为1 kg，丙物体质量为2 kg，三个物体温度都升高1 ℃，吸收热量如图所示，以下说法正确的是( )
A．乙的比热容与丙的相等
B．甲的比热容比乙的大
C．甲的温度升高1 ℃，需吸收2 000 J的热量
D．甲、乙的温度都降低1 ℃，乙比甲放出的热量多

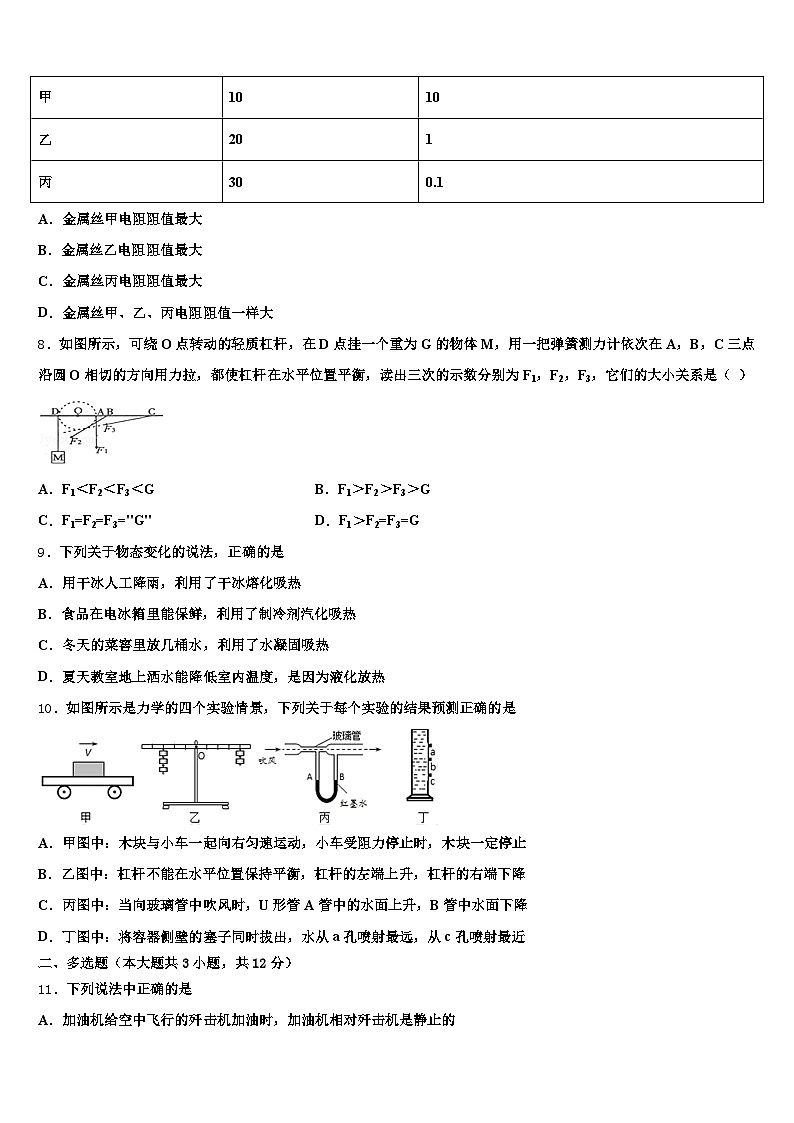

7．甲、乙、丙三条相同材料制成的金属线的相关数据如下表所示，根据表中提供的数据，则下列判断正确的是（ ）
A．金属丝甲电阻阻值最大
B．金属丝乙电阻阻值最大
C．金属丝丙电阻阻值最大
D．金属丝甲、乙、丙电阻阻值一样大
8．如图所示，可绕O点转动的轻质杠杆，在D点挂一个重为G的物体M，用一把弹簧测力计依次在A，B，C三点沿圆O相切的方向用力拉，都使杠杆在水平位置平衡，读出三次的示数分别为F1，F2，F3，它们的大小关系是（ ）
A．F1＜F2＜F3＜GB．F1＞F2＞F3＞G
C．F1=F2=F3="G"D．F1＞F2=F3=G
9．下列关于物态变化的说法，正确的是
A．用干冰人工降雨，利用了干冰熔化吸热
B．食品在电冰箱里能保鲜，利用了制冷剂汽化吸热
C．冬天的菜窖里放几桶水，利用了水凝固吸热
D．夏天教室地上洒水能降低室内温度，是因为液化放热
10．如图所示是力学的四个实验情景，下列关于每个实验的结果预测正确的是
A．甲图中：木块与小车一起向右匀速运动，小车受阻力停止时，木块一定停止
B．乙图中：杠杆不能在水平位置保持平衡，杠杆的左端上升，杠杆的右端下降
C．丙图中：当向玻璃管中吹风时，U形管A管中的水面上升，B管中水面下降
D．丁图中：将容器侧壁的塞子同时拔出，水从a孔喷射最远，从c孔喷射最近
二、多选题（本大题共3小题，共12分）
11．下列说法中正确的是
A．加油机给空中飞行的歼击机加油时，加油机相对歼击机是静止的
B．船闸是应用连通器的原理工作的
C．跳远运动员加速助跑是为了增大起跳时自身的惯性
D．飞机起飞时，机翼上方的空气流速大压强小，机翼下方的空气流速小压强大
12．对于如图所示的各种实验现象，下列解释中正确的是
A．甲图主要说明扩散现象发生的剧烈程度与温度有关
B．乙图主要说明物体内分子之间存在相互作用的引力
C．丙图主要说明分子之间既存在引力又存在斥力
D．丁图主要说明分子是在运动着的
13．小明在做“探究凸透镜成像规律”的实验中，发现像高与焦距、物距之间有一定的关系，为进一步探究，他将5cm高的发光体作为光源，取甲、乙两个焦距不同的凸透镜进行实验。实验时记录的几组数据如下：
分析表中数据可知，下列说法正确的是
A．焦距为
B．表格中A处数据应为
C．物体距甲、乙透镜的距离相同时，甲透镜在光屏上成的像大
D．物距u、像距v、物高l、像高h之间的关系为：
三、填空题（本大题共5小题，共10分）
14．如图的实验研究的是“光纤是怎样传输信号的”，在光纤的一端附近放上发光的小电灯，在另一端可以观察到。现代通信用光纤传输光信号，主要应用的物理知识是______。
15．医学上常用的内窥镜是一条细长柔软的管子，管内有一束导光的玻璃纤维，细管顶端装有小型摄像机的医疗器械，摄像机的镜头相当于________镜．导光的玻璃纤维是属于________（导体/绝缘体），检查时，要使观察更加仔细，就要减小观察范围，此时应该使内窥镜细管顶端接近患处，所成的像会变大，此时患处所在的位置应该在镜头的焦点________（以外/以内）.
16． “共享单车”已经走进扬州的大街小巷，为人们的生活带来了很多方便。使用前用户需用手机扫描“二维码”，将信息发送给管理平台，平台将信息发回给单车自动开锁，这些过程中都是利用_______来传递信息的。用户骑行时还会带动车上的小型发电机发电，给车上的车锁组件、联网模块等提供电能，这种发电机利用了__________的原理。
17．中国的许多诗词中既蕴涵着深刻的哲理，又蕴涵着丰富的物理知识．北宋诗人王安石的《梅花》，“墙角数枝梅，凌寒独自开．遥知不是雪，为有暗香来．”，其中“雪”的形成是_________(填物态变化)，“为有暗香来”说明_____________．
18．如图所示，两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。该实验装置是为了探究电流产生的热量与_____的关系（选填“电流”、“电阻”或“通电时间”）。若通过左侧容器中的电阻丝的电流为0.5A，则右侧容器中的电阻丝在1min内产生的总热量为_____J。
四、计算题（本大题共3小题，共29分）
19．某款油电混合动力小汽车，具有省油、能量利用率高等特点，其相关信息如表1 所示．对该汽车做测试，只调整轮胎气压，测得单个轮胎数据如表2所示：
表1
表2
（每次单个轮胎对地压力不变）
（1）求单个轮胎对地的压力为多少？
（2）根据表2，要减小空车停在水平路面时的对地压强，提出可行的方法
（3）某次道路测试中，该车以中速匀速行驶170km，共消耗汽油10L．测试过程中，内燃机既向车轮提供能量，又向蓄电池充电，同时蓄电池又将部分能量通过电动车向轮胎输送，此时内燃机和电动机共同驱动车辆前进．求：
①在水平道路中速匀速行驶测试中，若平均阻力为1000N，牵引力做的功是多少？
②在水平道路中速匀速行驶测试中，若该车内燃机的效率为53%，此过程最终使蓄电池增加了多少能量？（忽略蓄电池和电动机的热损失，q汽油=4.6×l07J/kg，ρ汽油=0.7×l03kg/m3）
20．新能源电气混合公交车已经在我市“登陆”．公交车满载时总质量为8t，输出功率为72kW．（g取10N/kg，天然气的热值q=4×107J/m3）
公交车在10min内行驶了9km求行驶的平均速度．公交车满载静止在水平地面上，对地面的压强是2×105Pa，求轮胎与地面接触的总面积．公交车匀速行驶10min，完全燃烧天然气2.7m3，求发动机的效率．
21．如图所示的电路图中，电阻 R1 的阻值为 10Ω，闭合开关 S，A1 的示数为 0.4A，A 的示数为 0.6A，求：
R1 两端的电压；R2 的阻值；在 1min 内 R1 产生的热量。
五、作图题（本大题共2小题，共4分）
22．如图所示，利用羊角锤撬起钉子，请你在羊角锤A点处画出所能施加最小动力F1，并画出阻力F1的阻力臂l1．
23．在图中标出磁感线的方向及小磁针的N极。

六、实验探究题（本大题共3小题，共15分）
24．小明探究“阻力对物体运动的影响”的实验装置和过程如图所示。
（1）实验中应使用______（选填“相同”或“不相同”）的斜面，并且使小车每次在斜面上释放的高度相同，这样做的目的是控制小车到达水平面时速度相同。
（2）小明收集了如下表所示的实验数据，分析可知阻力对物体运动的影响是：_________。小明进一步推理：若小车受到的阻力为零，小车将________________________。
（3）如图所示为某些高速公路上为失控车辆所设置的紧急避险车道，通过上面的探究学习我们知道，避险车道铺上砂石是为了____________，从而减小车速，而且紧急避险车道一般为斜面，从能量转化的角度来看是因为：_________________________。
（拓展）分析实验数据可知，小车在毛巾和木板上受到的阻力之比为________。
25．如图所示是“探究物体动能的大小与哪些因素有关” 的实验装置．
⑴该实验利用了转换法，通过观察_____来判断_____（选填“小球” 或“木块” ）动能的大小；
⑵让同一小球从斜面的不同高度由静止滚下，推动木块做功，目的是为了探究动能的大小与_____的关系；
⑶换用质量不同的小球，使它们从斜面的_____（选填“相同” 或“不同” ）高度由静止滚下，推动木块做功，目的是为了探究动能的大小与_____的关系．
26．小芳利用图甲所示的电路测量未知电阻Rx的阻值，阻值大约为5Ω．
（1）请你根据电路图，用笔画线代替导线，在图乙中完成实验电路的连接．
（__________）
（2）闭合开关后，调节滑动变阻器，记录多组数据．
其中第二组数据对应的电流如丙图所示，示数是_____；据此可以求出第二组数据中电阻阻值是_____．
（3）与小芳同组的小明是个爱思考的同学，他发现用原有器材还可以探究_____．
（4）小芳的邻组同学在进行实验时，发现电压表和电流表均无示数．他们利用另一只完好的电压表进行检测，把电压表分别接在a、b之间和b、c之间，电压表均有示数；接在a、c之间电压表无示数．如果电路连接完好，只有一个元件有故障，该故障是_____．
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】
如图，在试电笔的构造中，有一个1MΩ以上的高值电阻（比人体的电阻几千欧大的多），在使用试电笔时，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故。故B正确、ACD错误。
2、B
【解析】
玻璃“凸起”中间比边缘厚是凸透镜，其作用相当于一个放大镜，成像原理是光的折射，日历数字在凸透镜的一倍焦距以内，则成正立、放大的虚像．故B正确，ACD错误．
3、B
【解析】
足球的质量约在410g-450g左右，故A不符合实际；
中学生伸开手掌，大拇指指尖到中指指尖的距离大约20cm，物理课本的宽度略小于20cm，在18cm左右，故B符合实际；
男子百米世界纪录略小于10s，一般中学生百米跑的时间在16s左右，故C不符合实际；
河北地处北温带，夏季最高气温约为40℃，故D不符合实际。
4、D
【解析】A. 海拔越高，气压越小，所以在上升过程中火箭受到的大气压强越来越小，故A错误；
B. 火箭使用的助推燃料，其热值越高越好，热值越高等质量的燃料释放的能量更大，做功越多，故B错误；
C. 质量是物体的属性，与位置变化无关，所以进入太空后，卫星“高分六号”的质量不变，故C错误；
D. 根据运动和力的关系可知，竖直向上加速过程中，卫星“高分六号”受到的支持力大于其自身的重力，故D正确；
故选D。
点睛：注意对质量的理解，要明确质量是物体的基本属性，与形状、状态、位置无关。
5、D
【解析】
A．由题意可知，UAB=0V，由图示得，一定不是ab间断路，故错误；
B．如果开关S断路，则UAC=0V，与题意不符，故错误；
C．如果滑动变阻器R短路，则UBC=0V，与题意不符，故错误；
D．当灯 L 短路或滑动变阻器 R 断路时，都会出现题目中所描述的现象，故正确．
故选D
6、B
【解析】
A.根据Q=cm△t，乙丙的质量和吸收的热量相同，比热容与温度变化成反比，乙的温度变化小，乙的比热容比丙的大，A错误；
B. 根据Q=cm△t，甲乙质量相等，温度变化相同，比热容与吸收热量成正比．甲吸收热量比乙多，因此甲的比热容与乙的大，B正确；
C. 从图像看出，甲的温度升高1℃，需吸收3000J的热量，C错误；
D.根据B选项分析，甲、乙的温度都降低1℃，甲比乙放出的热量多，D错误；
7、C
【解析】
导体的电阻决定于导体的材料、长度与横截面积，导体的长度越小，横截面积越大，导体的电阻越小．
【详解】
由表中数据知，甲导体的长度最小，甲导体的横截面积最大，故导体甲电阻值最小，
丙导体的长度最大，丙导体的横截面积最小，故导体丙电阻值最大，故C正确，ABD错误．
故选C．
8、C
【解析】
试题分析：利用杠杆平衡条件分析，当阻力和阻力臂不变时，如果动力臂不变，只改动用力方向，其动力不变，据此分析解答．
解：设拉力的力臂为L，则由题意可知，当杠杆在水平位置平衡时：G×OD=F×L
由此可得：F=
因为G，OD不变，OD=L=r，故F=G，由于F1、F2、F3的力臂都为圆的半径，相等，故F1=F2=F3=G
故选C
【点评】此题主要考查学生对于杠杆平衡问题的分析能力，此题关键是力臂的确定．
9、B
【解析】
A. 用干冰人工降雨，利用了干冰升华时吸热，故A选项错误
B. 电冰箱制冷的过程实质上是利用制冷剂在冷凝管内汽化吸热，在冷凝器中液化放热，使温度降低，故B选项正确；
C. 冬天的菜窖里放几桶水，利用了水凝固放热，故C选项错误；
D. 夏天教室地上洒水能降低室内温度，是因为水蒸发吸热，故D选项错误。
10、C
【解析】
A．木块与小车一起向右匀速运动，小车受阻力停止时，木块由于惯性继续向前运动一段距离，故A错误；
B．杠杆不能在水平位置保持平衡，左端力和力臂的乘积大于右端力和力臂的乘积，杠杆的左端下降，杠杆的右端上升，故B错误；
C．当向玻璃管中吹风时，A管上方空气流速大于B管上方空气流速，A管上方压强小于B管上方压强，因此U形管A管中的水面上升，B管中水面下降，故C正确；
D．a处深度最小，液体压强最小，c处深度最大，液体压强最大，将容器侧壁的塞子同时拔出，水从a孔喷射最近，从c孔喷射最远，故D错误。
故选C。
二、多选题（本大题共3小题，共12分）
11、ABD
【解析】
A、加油机给空中飞行的歼击机加油时，彼此之间没有位置变化，故加油机相对歼击机是静止的，故A正确；
B、船闸是应用连通器的原理工作的，在有船通行时，闸室分别与上游和下游构成连通器，故B正确；
C、跳远运动员在起跳前助跑获得一定的速度，由于惯性，起跳后身体保持原来的速度继续前行，跳得更远．但惯性的大小只与质量有关，与速度无关，故C错误；
D、飞机起飞时，机翼上方的空气流速大压强小，机翼下方的空气流速小压强大，从而产生向上的升力，故D正确．
12、ABD
【解析】
分子的无规则运动与温度有关；分子间存在相互作用的引力和斥力；分子在不停的做无规则的运动．
【详解】
A、分子的热运动与温度有关，温度越高分子的热运动越剧烈，滴在热水中的墨水比在冷水中扩散的快，故A正确；
B、分子之间存在相互作用的引力，磨平的铅块压紧后能连接在一起，故B正确；
C、分子在不停的做无规则的运动，铅板和金板长时间压紧在一起，铅和金会相互渗入对方，故C错误；
D、分子在不停的做无规则的运动，抽取玻璃板后，两瓶中的气体逐渐混合均匀，故D正确．
故选ABD．
13、AC
【解析】
根据题中“小明在做“探究凸透镜成像规律”的实验中，……分析表中数据，下列说法正确的是”可知，本题考查凸透镜成像规律及应用。根据实验数据和凸透镜成像规律分析判断。
【详解】
A.由表中第3次实验的数据，物距等于像距，物像等大，可知，此时u=2f甲=20cm.则f甲=10cm.故A正确；
B.比较2、4实验数据可知，第2次实验的像距等于第4次实验的物距，因此第4次实验的像距等于第2次实验的物距，即表格中A处数据为30cm.故B错误；
C.因f甲f乙，当物体距甲、乙透镜的距离相同时，甲透镜成像较远，像较大，故C正确；
D.根据表中的数据可知,像高与物高的比值等于像距与物距的比值,则由此可得出结论：像高与物高的比值和像距与物距的比值相等;即=,故D错误。.
三、填空题（本大题共5小题，共10分）
14、光的反射
【解析】
光纤很细，有内外两层，内壁具有使光发生反射的特性（类似于平面镜），所以光经多次反射，能从光纤的一端传播到另一端。
15、凸透 绝缘体 以外
【解析】
根据课本知识可知照相机、摄像机的镜头都是由凸透镜制成的；玻璃属于绝缘体，所以玻璃纤维也属于绝缘体；根据凸透镜成像规律可知，物距小于一倍焦距是不成像的，所以患处所在的位置一定在镜头的焦点以外．
16、电磁波 电磁感应现象
【解析】
手机依靠电磁波来传递信息的；发电机是依据电磁感应原理工作的，在发电的过程中车轮转动，将车轮的机械能转化为电能。
17、凝华 一切物质的分子都在不停地做无规则运动
【解析】
冬天，当高空气温降到零摄氏度以下时，空气中的水蒸气凝华为小冰晶，积少成多称为降雪；“为有暗香来”，是扩散现象，说明一切物质的分子都在不停地做无规则运动．
18、 电阻 150
【解析】由图知道，两电阻丝串联在电路中，所以通过它们的电流相同，而两电阻的阻值不同，则接通电路时，在通电时间相同产生的电热会不同，又因为U形管中液面高度的变化反映密闭空气温度的变化，所以该实验装置是为了探究电流产生的热量与电阻关系的；由图知道，右侧容器中电阻丝的阻值为10Ω，当电流为0.5A时，通电1min产生热量是：Q=I2 Rt=（0.5A）2 ×10Ω×60s=150J。
四、计算题（本大题共3小题，共29分）
19、（1）1.8×104N；（2）要减小对地压强，应增大地面的受力面积，减小轮胎气压；（3）①1.7×108J；②6.6×105J
【解析】
（1）单个轮胎对地的压力：F=pS=5×l05Pa×3.6×l0-2m2=1.8×104N；
（2）由表格数据可知，轮胎气压越大，地面的受力面积越小，对地压强越大，则空车停在水平路面时，对地面的压力不变，要减小对地压强，应增大地面的受力面积，减小轮胎气压；
（3）①由题可知，汽车做匀速直线运动，受到的牵引力和阻力是一对平衡力，大小是相等的，可得牵引力F牵=f=1000N，汽车牵引力做的功W机械=F牵s=1000N×170×103m=1.7×108J；
②汽车消耗汽油的质量m汽油=ρ汽油V=0.7×103kg/m3×10×10-3m3=7kg，
汽油完全燃烧放出的热量Q放=mq汽油=7kg×4.6×107J/kg=3.22×108J，
内燃机输出的有用能量W有用=Q放η=3.22×108J×53%=1.7066×108J；
最终蓄电池增加的能量W=W有用-W机械=1.7066×108J-1.7×108J=6.6×105J．
答：（1）单个轮胎对地的压力为1.8×104N；
（2）要减小对地压强，应增大地面的受力面积，减小轮胎气压；
（3）①牵引力做的功是1.7×108J；
②此过程最终使蓄电池增加了6.6×105J能量．
20、（1）15m/s；（2）0.4m2；（3）40%
【解析】
（1）公交车行驶的平均速度：
v===54km/h；
（2）公交车满载时对地面的压力：
F=G=mg=8103kg10N/kg=8104N，
轮胎与地面接触的总面积：S===0.4m2；
（3）天然气燃烧放热：
Q放=Vq=2.7m34107J/m3=1.08108J，
公交车在10min内牵引力做功：
W=Pt=72103W10×60s=4.32×107J，
发动机的效率：===40。
21、（1）4V； （2）20Ω；（3）96J。
【解析】
由电路图可知，两电阻并联，电流表A测干路电流，电流表A1测R1支路的电流。
（1）根据欧姆定律可得，R1两端的电压：；
（2）∵并联电路中干路电流等于各支路电流之和，∴通过R2的电流；又因为并联电路中各支路的电压相等，所以电阻R2两端的电压为4V，R2 的阻值为；
（3）在60s内R1产生的热量：。
答：（1）R1两端的电压为4V； （2）R2 的阻值为20Ω；（3）在60s内R1产生的热量为96J。
五、作图题（本大题共2小题，共4分）
22、
【解析】
解答：力臂越长越省力,最长的力臂即支点与作用点的连线,然后根据力臂的画法作出垂直于力臂的作用力即可．过O点作垂直于F1的垂线即为阻力F1的力臂L1.如下图所示：
点睛：由杠杆的平衡条件可知，当动力臂最大时，动力最小，即最省力．连接支点和力的作用点A即是最大动力臂，当作用力与之垂直时，作用力最小．
23、
【解析】如图，电流从螺线管左侧流向右侧，根据安培电脑规则，用右手握住螺线管，使四指环绕的方向与电流的方向相同，此时拇指所指的一端就是螺线管的N极，图中螺线管右端为N极，左端为S极．磁感线在螺线管外部总是从N极指向S极，根据异名磁极相互吸引，小磁针靠近螺线管N极的一端为S极，另一端为N极，如下图所示：
六、实验探究题（本大题共3小题，共15分）
24、相同 阻力越小，速度减小的越慢 做匀速直线运动 增大摩擦力 动能转化为重力势能，动能减小，速度减小，车容易停下来 3:1
【解析】
（1）实验中应使用相同的斜面，并且使小车每次在斜面上释放的高度相同，这样做的目的是控制小车到达水平面时速度相同；
（2）毛巾、棉布、木板粗糙程度变小，阻力变小，根据实验现象，可以得出结论，水平面越光滑，小车受到的阻力越小，速度减小的越慢，在水平面上运动的距离越远；如果水平面绝对光滑，对小车没有阻力，则小车将做匀速直线运动；
（3）避险车道铺上砂石是为了增加接触面的粗糙程度来增大摩擦力，从而减小车速，而且紧急避险车道一般为斜面，汽车进入避险车道，动能转化为重力势能，动能减小，速度减小，车容易停下来；
【拓展】
实验中摩擦力的大小是通过小车在不同表面上运动的距离来表示，距离越大，阻力越小，分析实验数据可知，小车在毛巾和木板上受到的阻力之比为33.6:11.2=3:1。
25、木块移动的距离 小球 速度 相同 质量
【解析】
(1)实验利用了转换法，实验中通过观察木块移动的距离来判断小球动能的大小．
(2)从不同高度滚下，小球到达水平面的速度不同，目的是为了探究动能大小与速度的关系．
(3)如果用质量不同的小球，要使它们从斜面上相同高度释放，探究动能与质量的关系．
26、0.32A5Ω电阻一定时，电流与电压的关系变阻器断路
【解析】
（1）电源电压为3V，灯的电阻约为5Ω，由欧姆定律，电路中的最大电流为：
I＝＝＝0.6A，故电流表选用小量程与电阻串联，电压表与电阻并联，如下所示：
（2）其中第二组数据对应的电流如丙图所示，电流表选用小量程，分度值为0.02A，示数是0.32A；由欧姆定律得，第二组数据中电阻阻值：
R＝＝＝5Ω；
（3）电压表测待测电阻的电压，电流表测通过其的电流，通过移动变阻器的滑片，可得到不同的电压与电流，故原有器材还可以探究电阻一定时，电流与电压的关系；
（4）小芳的邻组同学在进行实验时，发现电压表和电流表均无示数，电路可能断路，他们利用另一只完好的电压表进行检测，把电压表分别接在a、b之间电压表有示数，则说明b、开关、电源到a处为通路，接b、c之间，电压表有示数，a、电流表、待测电阻、c之间是通路，
接在a、c之间电压表无示数，则变阻器、开关、电路所的电路为断路，如果电路连接完好，只有一个元件有故障，该故障是变阻器断路．
金属线
长度/cm
横截面积/mm2
甲
10
10
乙
20
1
丙
30
0.1
实验次数
焦距
物距
像距
物高
像高
1
35
14
5
2
2
30
15
5
2.5
3
20
20
5
5
4
15
A
5
10
5
5
30
6
5
1
6
15
7.5
5
2.5
7
10
10
5
5
8
6
30
5
25
驱动模式
纯电动
启动、低速
油电混动
中速
纯燃油
高速
次数
1
2
3
轮胎气压/×l05Pa
4.6
8.1
10.5
地面的受力面积/×l0-2m2
3.6
3.0
2.4
对地压强/×l05Pa
5.0
6.0
7.5
接触面
毛巾
棉布
木板
阻力大小
大
较大
小
小车移动的距离
11.2cm
23.7cm
33.6cm
实验序号
电压U/V
电流I/A
电阻R/Ω
平均电阻R/Ω
1
1.0
0.21
4.8
2
1.6
3
2.0
0.39
5.1
4
2.5
0.48
5.2
