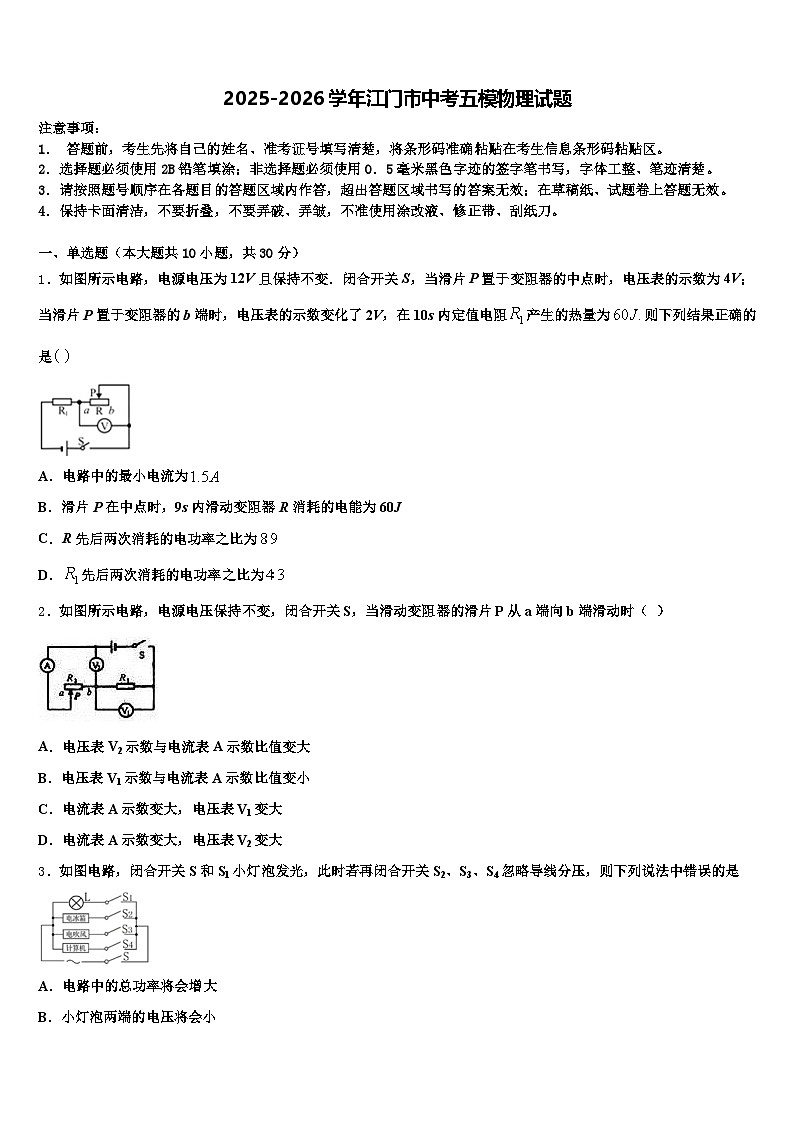

2025-2026学年江门市中考五模物理试题（含答案解析）

这是一份2025-2026学年江门市中考五模物理试题（含答案解析），共16页。试卷主要包含了下列关于热现象的说法，错误的是等内容，欢迎下载使用。
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单选题（本大题共10小题，共30分）
1．如图所示电路，电源电压为12V且保持不变．闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻产生的热量为则下列结果正确的是
A．电路中的最小电流为
B．滑片P在中点时，9s内滑动变阻器R消耗的电能为60J
C．R先后两次消耗的电功率之比为
D．先后两次消耗的电功率之比为
2．如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从a端向b端滑动时（ ）
A．电压表V2示数与电流表A示数比值变大
B．电压表V1示数与电流表A示数比值变小
C．电流表A示数变大，电压表V1变大
D．电流表A示数变大，电压表V2变大

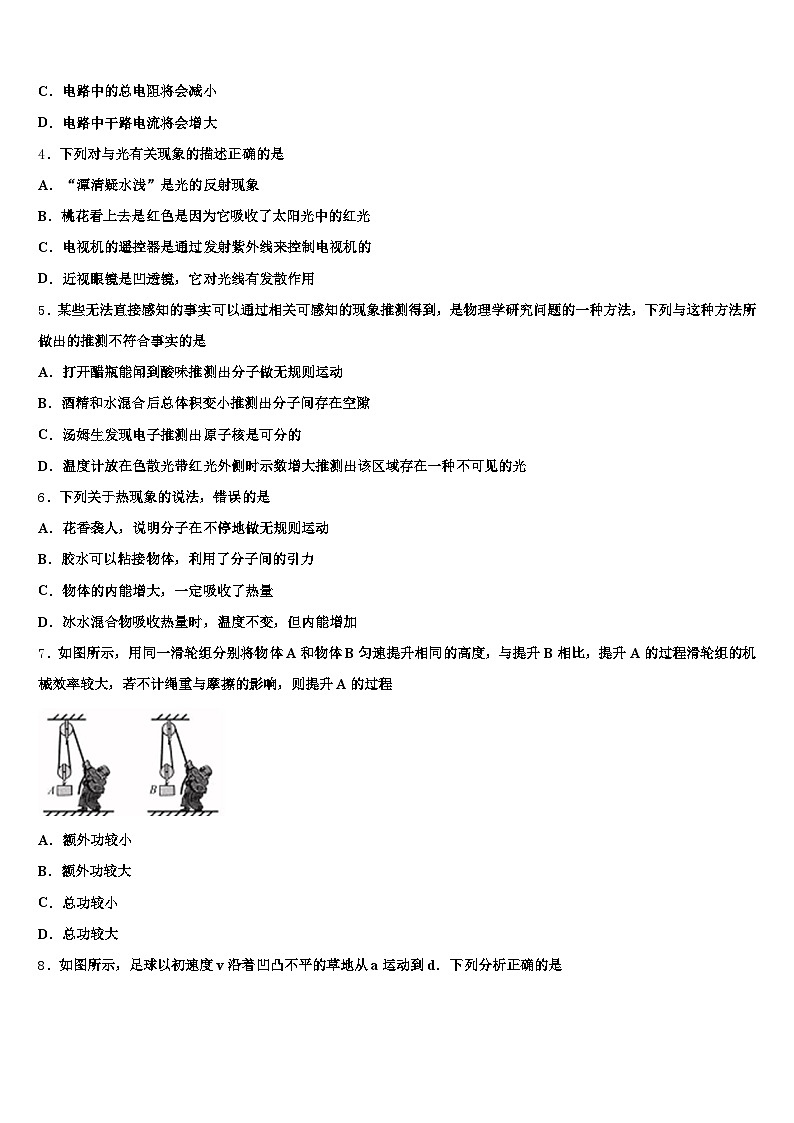

3．如图电路，闭合开关S和S1小灯泡发光，此时若再闭合开关S2、S3、S4忽略导线分压，则下列说法中错误的是
A．电路中的总功率将会增大
B．小灯泡两端的电压将会小
C．电路中的总电阻将会减小
D．电路中干路电流将会增大
4．下列对与光有关现象的描述正确的是
A．“潭清疑水浅”是光的反射现象
B．桃花看上去是红色是因为它吸收了太阳光中的红光
C．电视机的遥控器是通过发射紫外线来控制电视机的
D．近视眼镜是凹透镜，它对光线有发散作用
5．某些无法直接感知的事实可以通过相关可感知的现象推测得到，是物理学研究问题的一种方法，下列与这种方法所做出的推测不符合事实的是
A．打开醋瓶能闻到酸味推测出分子做无规则运动
B．酒精和水混合后总体积变小推测出分子间存在空隙
C．汤姆生发现电子推测出原子核是可分的
D．温度计放在色散光带红光外侧时示数增大推测出该区域存在一种不可见的光
6．下列关于热现象的说法，错误的是
A．花香袭人，说明分子在不停地做无规则运动
B．胶水可以粘接物体，利用了分子间的引力
C．物体的内能增大，一定吸收了热量
D．冰水混合物吸收热量时，温度不变，但内能增加
7．如图所示，用同一滑轮组分别将物体A和物体B匀速提升相同的高度，与提升B相比，提升A的过程滑轮组的机械效率较大，若不计绳重与摩擦的影响，则提升A的过程
A．额外功较小
B．额外功较大
C．总功较小
D．总功较大

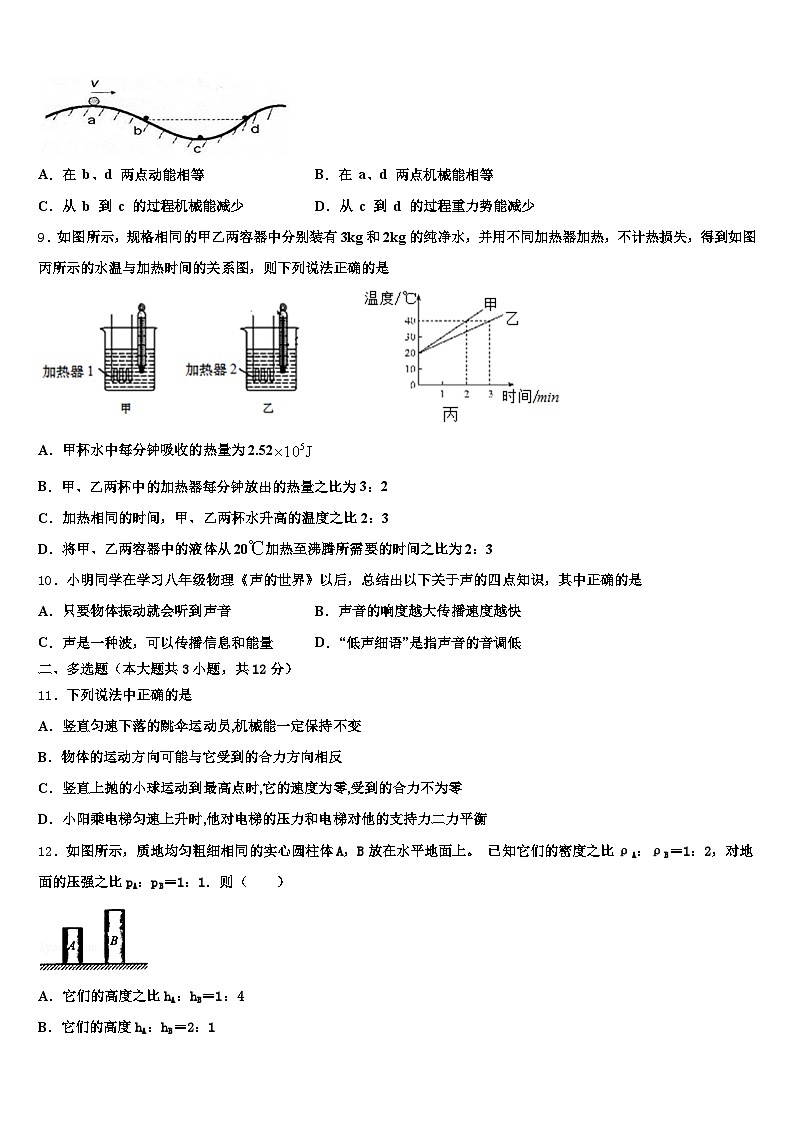

8．如图所示，足球以初速度v沿着凹凸不平的草地从a运动到d．下列分析正确的是
A．在 b、d 两点动能相等B．在 a、d 两点机械能相等
C．从 b 到 c 的过程机械能减少D．从 c 到 d 的过程重力势能减少
9．如图所示，规格相同的甲乙两容器中分别装有3kg和2kg的纯净水，并用不同加热器加热，不计热损失，得到如图丙所示的水温与加热时间的关系图，则下列说法正确的是
A．甲杯水中每分钟吸收的热量为 2.52
B．甲、乙两杯中的加热器每分钟放出的热量之比为 3：2
C．加热相同的时间，甲、乙两杯水升高的温度之比 2：3
D．将甲、乙两容器中的液体从 20加热至沸腾所需要的时间之比为 2：3
10．小明同学在学习八年级物理《声的世界》以后，总结出以下关于声的四点知识，其中正确的是
A．只要物体振动就会听到声音B．声音的响度越大传播速度越快
C．声是一种波，可以传播信息和能量D．“低声细语”是指声音的音调低
二、多选题（本大题共3小题，共12分）
11．下列说法中正确的是
A．竖直匀速下落的跳伞运动员,机械能一定保持不变
B．物体的运动方向可能与它受到的合力方向相反
C．竖直上抛的小球运动到最高点时,它的速度为零,受到的合力不为零
D．小阳乘电梯匀速上升时,他对电梯的压力和电梯对他的支持力二力平衡
12．如图所示，质地均匀粗细相同的实心圆柱体A，B放在水平地面上。 已知它们的密度之比ρA：ρB＝1：2，对地面的压强之比pA：pB＝1：1．则（ ）
A．它们的高度之比hA：hB＝1：4
B．它们的高度hA：hB＝2：1
C．它们的质量之比mA：mB＝1：1
D．它们的质量之比mA：mB＝2：1
13．下列说法中正确的是
A．压力是由于重力产生的
B．压力的方向不总是竖直向下
C．物体产生的压力越大，其压强越大
D．体积大的物体，受到液体的浮力不一定大
三、填空题（本大题共5小题，共10分）
14．电梯为居民上下楼带来很大的便利，出于安全考虑，电梯设置了超载自动报警系统，其工作原理如图所示，电梯厢底层装有压敏电阻R1、R2为保护电阻，K为动触点，A、B为静触点，当出现超载情况时，电铃将发出报警声，此时电梯_____（能/不能）运行，电磁铁的上端是_____极，电梯超载时报警说明压敏电阻的阻值随压力增大而_____。
15．如图所示．电源电压为，电流表量程为“”，电压表量程为“”，滑动变阻器规格为“”，小灯泡L标有“”字样（不考虑温度对灯丝电阻的影响）．在保证电路各元件安全的情况下，滑动变阻器连入电路的阻值变化范围是____________．

16．观察图中弹簧测力计的示数，可以知道使用这种滑轮可以改变______，不能______。
17．在图的电路中，电源电压为6V，R1＝4Ω，闭合开关S后，电压表读数为2V，则电流表的示数为________A，电阻R2的阻值为________Ω．
18．清晨，我们常常会看到树枝和树叶上有一些水珠，如图所示。甲图中看到水珠后面远处景物是倒立的，乙图中透过树叶上的水珠观察到树叶清晰的叶脉，则水珠相当于一个_____镜，通过_____图中的水珠看到的是物体的实像。
四、计算题（本大题共3小题，共29分）
19．小华家额定功率为2000W的电热淋浴器，装满30kg水后连续正常加热35min．水的温度由20℃升高到50℃．已知c水＝4.2×103J/（kg•℃），求：加热过程中水吸收的热量；此过程电热淋浴器的热效率．
20．如图所示，电源两端电压为 12V 并保持不变，电阻 R1 的阻值为 8Ω．当开关 S 闭合时， 电压表示数为 4V．求：
电阻 R2 的阻值；电阻 R1 消耗的电功率 P1．
21．如图所示的电路中，R1＝5Ω，R2＝10Ω，闭合开关S后，电流表的示数为2A，求：
（1）电源电压；
（2）通过R2的电流。
五、作图题（本大题共2小题，共4分）
22．在图中画出力F1和F2的力臂。（支点为O）
（_____）
23．如图甲是地铁里的自动扶梯。在人踏入电梯开始不久，先随电梯一起往前匀速直线运动一段距离，然后电梯的台阶再缓缓升起，带动人一起往斜上方做匀速直线运动。请在乙图中分别画出人在这两个阶段的受力示意图。
（______）
六、实验探究题（本大题共3小题，共15分）
24．小明用弹簧测力计、圆柱体、两个相同的圆柱形容器，分别装有一定量的水和盐水，对浸在液体中的物体所受的浮力进行了探究，其装置和弹簧测力计示数如图所示．
分析图甲、乙、丙，说明浮力的大小与_____有关．为了探究浮力大小与物体浸没在液体中的深度有无关系，可选用图_____的装置来进行操作．为了探究浮力大小与液体的密度有无关系，可选用图_____的装置来进行操作．物体在盐水中受到的浮力是_____N．
25．在“探究杠杆的平衡条件”的实验中：

（1）在没有推钩码时杠杆的平衡位置如图甲所示．为使杠杆在水平位置平衡，可只将杠杆左端螺母向___（选填“左”或“右”）边旋一些．
（2）杠杆调好后，第一细同学按图乙进行实验，第二组同学按图丙进行实验．同学们讨论后一数认为第二组实验更合理，理由是____．
（3）若每个钩码质量为50g，则丙图中杠杆平衡时弹簧测力计的示数为_____N.（）．
26．下列为“测量小灯泡额定功率”的实验，小灯泡上标有“2.5V”的字样．
① 请用笔线代替导线按照如图甲电路图（即向左移动变阻器滑片P，变阻器电阻变小）将如图乙中实物图连接完整．
（_______）
② 正确连接电路后，闭合电键，电压表示数为1V，小灯泡实际亮度_______（选填“偏亮”、“正常发光”或“偏暗”）．
③ 然后移动滑动变阻器的滑片，使小灯泡正常发光，此时电流表的示数如图丙所示，则小灯泡的额定功率为______W．
④ 替换如图乙所示装置中的一个电路元件，还能完成初中物理中至少两个电学实验，你认为替换的器材是_______．
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
由电路图知道，定值电阻与滑动变阻器串联电压表测量滑动变阻器的电压；由串联电路起分压作用知道，滑片从中点到b端时，电压表示数增大了2V，即滑片P置于变阻器的b端时，电压表示数是4V+2V=6V；由Q=U2/Rt知道，定值电阻的阻值是：R1 =U12/Q1t=(12V−6V)2/60J×10s=6Ω；当滑片在b点时，滑动变阻器接入电路的阻值最大，则电路中的电流最小，此时I最小=U1/R1=12V−6V/6Ω=1A，故A错误；
当滑片在中点时，电路中的电流是：I=U′1/R1=12V−4V/6Ω=4/3A，所以，9s内滑动变阻器R消耗的电能是：W=UIt=4V×4/3A×9s=48J，故B错误；
由以上分析结合P=UI知道，R先后两次消耗的电功率之比是：，故C正确；
同理知道，R1先后两次消耗的电功率之比是：，故D错误，故选C．
2、C
【解析】
A．由电路图可知，R1和R2串联，电压表V1测R1两端的电压，V2测R2两端的电压，电流表测电路中的电流；当开关S闭合，滑片由a端向b端移动的过程中，接入电路中的电阻变小，电路中的总电阻变小，由I=U/R可知，电路中的电流变大，即电流表的示数变大；
因电压表V2示数与电流表A示数比值等于滑动变阻器接入电路的阻值，因此比值变小，故A错误；
B．因电压表V1示数与电流表A示数比值等于R1的阻值，所以，滑片移动时，电压表示数与电流表示数的比值不变，故B错误；
C．由U=IR可知，R1两端电压变大，故C正确；
D．因串联电路总电压等于各分电压之和，所以由U2=U﹣U1可知：即电压表V2读数会变小，故D错误。
3、B
【解析】
闭合开关S和S1小灯泡发光，此时若再闭合开关S2、S3、S4，
A、在并联电路中，总功率等于各用电器消耗功率之和，所以总功率会变大，故A正确；
B、在并联电路中，各支路两端的电压等于电源电压，故灯泡两端的电压不变，故B错误；
C、并联的用电器越多，相当于导体的横截面积变大，则电路的总电阻越小，故C正确；
D、根据并联电路的电流特点可知，工作的用电器越多，干路中的电流越大，故D正确．
4、D
【解析】
A. 潭清疑水浅”是由于光的折射引起的，光从水中射向空气中时由于折射角大于入射角，看起来水底好像变浅了，故A错误；
B. 不透明物体的颜色是由它反射的色光的颜色决定，桃花呈现是红色是因为它反射了太阳光中的红、而把其他颜色的光全部吸收，故B说法错误；
C. 电视机的遥控器通过发出不同的红外线来实现对电视机的遥控，故C说法错误；
D. 近视眼是由于眼睛对光的汇聚能力过强，从而使像成在视网膜前边，所以近视眼镜是对光线有发散作用的凹透镜，故D说法正确，符合题意。
5、C
【解析】
A、打开醋瓶能闻到酸味，这是一种扩散现象，由此推测出分子在不停的做无规则运动，故A符合事实；
B、酒精和水混合后总体积变小，是因为分子间有间隙，并且分子是在运动的，分子进入了彼此的空间，使总体积减小，因此可以推测出分子间存在空隙，故B符合事实；
C、汤姆生发现电子说明原子由原子核和核外电子组成的，因此可以推测出原子是可分的，故C不符合事实；
D、在光谱上，红光以外的不可见光是红外线，其热效应强，所以温度计放在色散光带红光外侧时示数会增大，因此可以推测出该区域存在一种人眼看不见的光，故D符合事实．
故选C．
6、C
【解析】
A、我们闻到花香，是发生了扩散现象，说明分子在不停地做无规则运动，故A正确，不符合题意；
B、胶水将分子距离缩小到能产生分子间引力的距离，从而将物体粘起来，故B正确，不符合题意；
C、物体的内能增大，温度升高，不一定吸收了热量，也可能是对它做了功，故C错误，符合题意；
D、冰水混合物吸收热量时，质量不变，温度不变，内能增加，故D正确，不符合题意．
7、D
【解析】
解：AB．由题知，提起两物体所用的滑轮组相同，将物体提升相同的高度，不计绳重和摩擦，克服动滑轮重力所做的功是额外功，由W额=G动h可知，提升A和B所做额外功相同，故AB错误；
CD．不计绳重和摩擦的影响，滑轮组的机械效率 ，额外功相同，提升A的过程滑轮组的机械效率较大，所以提升A物体所做的有用功较大，其总功较大，故C错误，D正确．
答案为D．
点睛：本题考查对有用功、额外功和总功以及机械效率的认识和理解，注意同一滑轮组提升物体高度相同时额外功是相同的．
8、C
【解析】
试题分析：观图可见b、d两点等高，足球的重力势能相等，足球以初速度v沿着凹凸不平的草地从a运动到d的过程中机械能越来越小，故球在d点的动能小于在b点的动能，A选项分析错误；足球从a到d的过程中机械能逐渐减小，B选项分析错误；球从b到c的过程中要克服草地的阻力做功，机械能减少，C选项分析正确，符合题意，选填C；球从c到d的过程中高度越来越高，重力势能越来越大，D选项分析错误．
考点：机械能守恒条件—只有动能和势能相互转化，动能，重力势能，克服阻力消耗机械能．
9、D
【解析】
A、由图丙的甲图线可知，加热 2min 时，甲容器中水升高的温度：△t=40℃-20℃=20℃；由图象还可知，水的温度变化随时间的增加而均匀升高，所以，加热 1min 时，甲容器中水升高的温度：△t′==×20℃=10℃；此时甲容器中的水吸收热量：Q吸1=cm1△t=4.2×103J/（kg•℃）×3kg×10℃=1.26×105J，故A错误；
B、由图丙可知，水的温度从20℃升高到40℃时，乙的加热时间为3min；此时乙容器中的水吸收热量：Q吸=cm2△t=4.2×103J/（kg•℃）×2kg×（40℃-20℃）=1.68×105J，乙容器中的水每分钟吸收热量为：Q吸2=×Q吸=×1.68×105J=5.6×104J；由于忽略散热损失，所以两加热器每分钟放出的热量与水每分钟吸收的热量相同，则：加热器每分钟放出的热量之比为：Q甲放/min：Q放2/min=1.26×105J：5.6×104J=9：4，故B错误．
C、根据B可知相同时间内，加热器放出的热量之比为9：4，则相同时间内，两杯水吸收的热量之比为9：4，根据△t=可得两杯水升高的温度之比为：===，故C错误．
D、根据Q吸=cm（t-t0）可得甲、乙两容器中的水从 20℃加热至沸腾所需热量之比：====；根据时间t=可得所用时间之比为：===；故D正确．
10、C
【解析】
A．物体振动会产生声音，人耳的听觉范围是20～20000Hz，当物体振动的频率过大或过小时，我们是听不到声音的，故A错误；
B．声速的大小与介质的种类和温度有关，与响度无关，故B错误；
C．声波可以传递信息，声波可以传递能量，故C正确；
D．“低声细语”是指声音的响度小，而不是音调低，故D错误．
二、多选题（本大题共3小题，共12分）
11、BC
【解析】
A．竖直匀速下落的跳伞运动员，质量不变，速度不变，动能不变，高度减小，重力势能减小，机械能包括动能和势能，机械能减小，故A错误；
B．竖直上抛的物体，受到竖直向下的重力和竖直向下的阻力，由同一直线上二力的合成可知合力的方向竖直向下，与运动的方向相反，故B正确；
C．竖直上抛的小球达到最高点速度为零时，小球只受重力的作用，因此合力不为零，故C正确；
D．他对电梯的压力和电梯对他的支持力，两个力作用在不同物体上，所以不是一对平衡力，故D错误．
12、BC
【解析】
p＝＝ρgh，
pA＝ρAghA，pB＝ρBghB；
∵pA：pB＝1：1，ρA：ρB＝1；2，
∴＝，
∴＝×＝，
∴它们的高度之比hA：hB＝2：1，
∴选项B正确。
根据题意，求它们的质量比，根据公式p＝，
∵F＝G＝mg，
∴p＝，
即：pA＝，pB＝；
∵pA：pB＝1：1，两圆柱体的底面积相同，
∴＝＝，
它们的质量之比mA：mB＝1：1，
∴选项C正确。
故选：BC。
13、BD
【解析】
试题分析：
A、压力不一定是由重力产生的，如将物体压在竖直的墙面上，其压力与重力无关，故A错误；
B、压力的方向总是垂直于物体的接触面，并不一定竖直向下，也不一定垂直向下，故B正确；
C、当受力面积一定时，物体产生的压力越大，其压强越大，选项中缺少受力面积一定这个条件；故C错误；
D、物体受到液体浮力大小与排开液体的体积和液体的密度有关，与物体本身的体积大小没有关系，体积大的物体，排开液体的体积不一定大，受到液体的浮力不一定大，故D正确；
故选BD．
三、填空题（本大题共5小题，共10分）
14、不能S减小
【解析】
工作时，电流从电磁铁的下面导线流入，利用安培定则判断出电磁铁的下端为N极，上端为S极；
正常情况下（未超载时），衔铁没有被弹簧拉起，K与静触点A接触，电梯正常工作；
超载时，随着压力的增大，压敏电阻的阻值随着减小，电路中的电流逐渐增大，电磁铁的磁性逐渐增强，动触点K与静触点B接触，电铃报警，电梯不工作。
15、4~10Ω
【解析】
由电路图可知，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流．因串联电路中各处的电流相等，且小灯泡的额定电流为0.5A，电流表量程为0～0.6A，滑动变阻器允许通过的最大电流为1A，所以，为了不损坏电路元件，电路中的最大电流I大=IL=0.5A（即此时灯泡正常发光），此时滑动变阻器的电阻最小，电压表的示数最小，因串联电路中总电压等于各分电压之和，灯泡正常发光时的电压UL=2.5V，所以，此时滑动变阻器两端的电压：UR=U-UL=4.5V-2.5V=2V，滑动变阻器的最小电阻为：；灯泡的电阻： ，
当电压表示数最大为3V时，滑动变阻器接入电路的电阻最大，
此时灯泡的电压最小为：U′L=U-UR大=4.5V-3V=1.5V，
小灯泡的电流最小为：，
因串联电路各处的电流相等，则滑动变阻器的最大电阻为：．
综上可知，滑动变阻器连入电路的阻值变化范围为4～10Ω．
16、力的方向 省力
【解析】
图中的滑轮轮轴是固定的，所以该滑轮是定滑轮。由图可知，两种情况下弹簧测力计的示数都相同，即使用定滑轮不能省力，但可以改变力的方向。
17、0.5 8
【解析】
观察电路图可知，两电阻串联，因为串联电路电流处处相等，所以电流表的示数A；定值电阻R2两端的电压：U2＝U－U1＝6V－2V＝4V；由欧姆定律可知，电阻R2的阻值：Ω．
18、凸透甲
【解析】
露珠中间厚，边缘薄，形成一个水凸透镜，叶脉在水凸透镜的一倍焦距以内，成正立、放大的虚像，和放大镜的原理是相同的。
甲图中看到水珠后面远处景物是倒立的，是因为物体距离凸透镜稍远，一倍焦距以外，像距一般稍微大于焦距，所成实像在透镜和眼睛之间，是客观存在的，不需要承接物；光线继续向前传播，直到眼睛，可以看见这个实像，而看到的像在凸透镜里面，是眼睛的误会。
四、计算题（本大题共3小题，共29分）
19、 (1)3.78×106J；(2)90%。
【解析】
(1)水吸收的热量：
Q吸=cm（t﹣t0）=4.2×103J/（kg•℃）×30kg×（50℃﹣20℃）=3.78×106J；
(2)消耗的电能：
W=Pt=2000W×35×60s=4.2×106J，
此过程电热淋浴器的热效率：
η=×100%=×100%=90%．
答：(1)加热过程中水吸收的热量为3.78×106J；
(2)此过程电热淋浴器的热效率为90%．
【点评】
本题是一道电学与热学的综合计算题，考查了热量的计算、电功的计算、电热淋浴器的效率的计算，要注意区分哪些是有用能量（被水吸收的）、哪些是总能量（消耗的电能）．
20、（1）．（2）．
【解析】
1）根据串联电路的特点，求R2两端电压，由R=求解；
（2）由P=UI可求电阻R1消耗的电功率P1．
【详解】
(1)由图可知,R1与R2串联,电压表测R2两端电压U2=4V，R1两端电压：U1=U−U2=12V−4V=8V，通过R1的电流：I1===1A，串联电路中电流处处相等：I2=I1=1A，
R2的电阻：R2===4Ω；
(2)电阻R1消耗的电功率：P1=U1I1=8V×1A=8W．
答：(1)电阻R2的阻值为4Ω；
(2)电阻R1消耗的电功率P1是8W．
21、（1）10V；（2）1A。
【解析】
（1）闭合开关S后，两电阻并联，电流表测R1的电流，由欧姆定律和并联电路电压的规律可得，电源电压：
U＝U1＝I1R1＝2A×5Ω＝10V；
（2）由欧姆定律可得，通过R2的电流：
。
五、作图题（本大题共2小题，共4分）
22、
【解析】
由图可知：O为支点；根据力臂定义，从支点向F1和F2的作用线分别做垂线即可作出两个力的力臂如图。
23、
【解析】
两个阶段电梯做匀速运动，人处于平衡状态，人受到的合力为零，则人只受重力，支持力，不受摩擦力；分别过人的重心竖直向上画出支持力和竖直向下画出重力，并标出符号，如图所示：
六、实验探究题（本大题共3小题，共15分）
24、物体排开液体的体积 丙、丁 丁、戊（或丙、戊） 4.4
【解析】
图甲、乙、丙中，物体浸在水中的体积不同，所受浮力不同．说明浮力的大小与物体排开液体的体积有关．
丙和丁中物体都浸没在水中，但在水中的深度不同，可以探究浮力大小与物体浸没在液体中的深度有无关系．
为了探究浮力大小与液体的密度有无关系，应控制排开液体的体积相同，选择液体密度不同的实验，故可选用丁和戊（或丙和戊）图的装置来进行操作．
比较甲和戊，可知物体在盐水中受到的浮力是F浮=G-F拉=5N-0.6N=4.4N．
25、右 便于测量力臂 3
【解析】
(1)发现杠杆左端下沉，应把杠杆左端的平衡螺母向右调节，使杠杆在不挂钩码时，在水平位置平衡；
(2)力臂等于支点到力的作用线的距离，杠杆在水平位置平衡，当力的方向与杠杆垂直时，力臂可以从杠杆标尺刻度上直接读出来，因此丙实验设计的好，此时弹簧测力计的拉力与杠杆垂直，便于测量力臂；
(3)设OA=4L,则L1=2L，A处3个钩码的重力GA=mAg=3×50×10−3kg×10N/kg=1.5N，由杠杆的平衡条件可知：OA×GA=L1×F，4L×1.5N=F×2L，解得F=3N.
26、 偏暗 0.6 小灯泡
【解析】
（1）滑动变阻器上端连接的是C接线柱，要想向左滑动时电阻变小，下端应接A接线柱，如图：
（2）小灯泡标有“2.5V”字样，即额定电压为2.5V，当电压表示数1V时，明显低于额定电压，所以小灯泡实际亮度偏暗；
（3）由图可知此时电流表示数为0.24A，小灯泡额定功率P=UI=2.5V×0.24A=0.6W；
（4）图乙中如果把小灯泡换成一个未知电阻，即可以做伏安法测电阻实验，或换成定值电阻可以探究电流与电压的关系。
