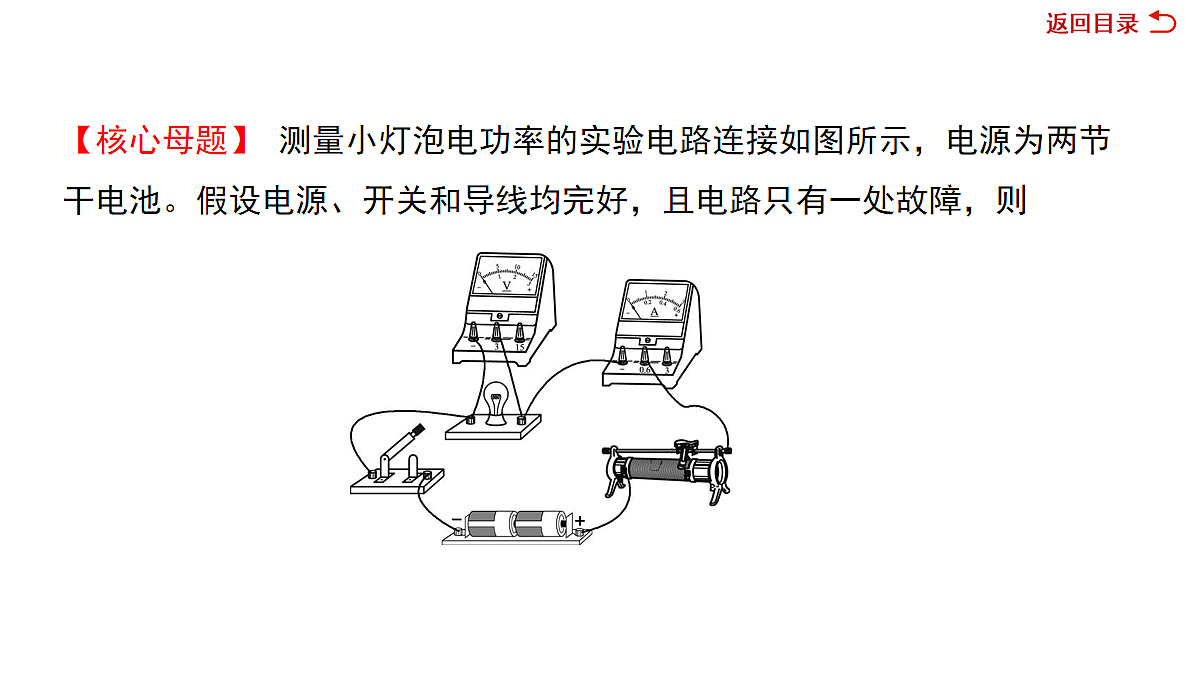

【核心母题】 测量小灯泡电功率的实验电路连接如图所示，电源为两节干电池。假设电源、开关和导线均完好，且电路只有一处故障，则
(1)闭合开关，移动滑片，小灯泡不亮，电压表无示数，电流表有示数，电路故障可能是______________ 。 (2)闭合开关，移动滑片，小灯泡不亮，电流表无示数，电压表有示数且接近电源电压，电路故障可能是______________ 。 (3)闭合开关，移动滑片，小灯泡发光，电流表有示数，电压表始终无示数，电路故障可能是______________。 (4)闭合开关，移动滑片，小灯泡不亮，电压表、电流表均无示数，电路故障可能_____________________________。
滑动变阻器断路(或电流表断路)
(5)闭合开关，小灯泡发光较暗，移动滑片，电流表、电压表有示数且示数不变，小灯泡亮度不变，电路连接可能存在的问题是_______________________________。 (6)闭合开关，过了一段时间，小灯泡突然变亮，电流表、电压表示数均变大，电路故障可能是________________。

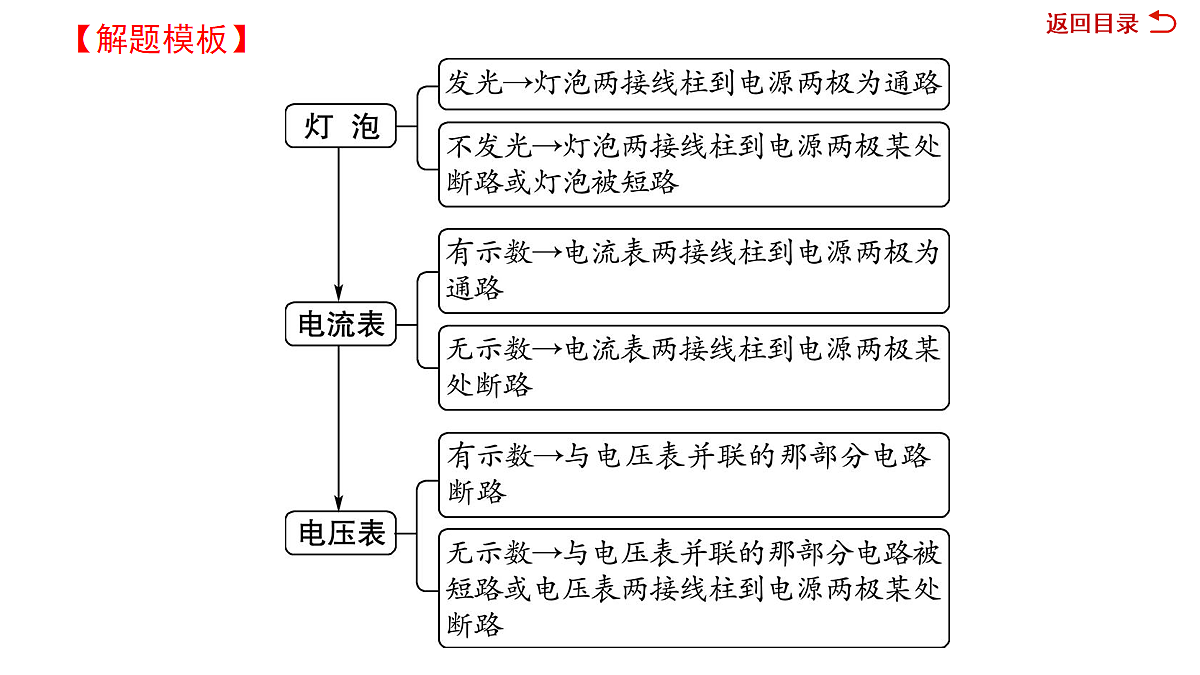

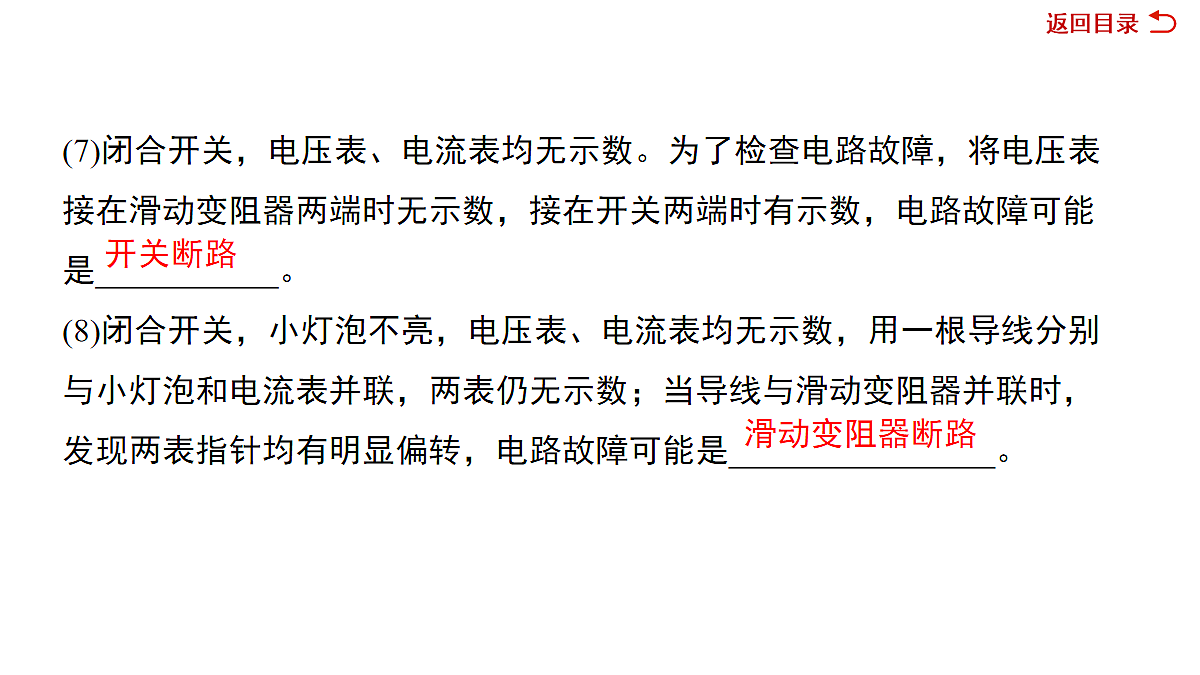

(7)闭合开关，电压表、电流表均无示数。为了检查电路故障，将电压表接在滑动变阻器两端时无示数，接在开关两端时有示数，电路故障可能是___________。 (8)闭合开关，小灯泡不亮，电压表、电流表均无示数，用一根导线分别与小灯泡和电流表并联，两表仍无示数；当导线与滑动变阻器并联时，发现两表指针均有明显偏转，电路故障可能是________________。
【变式1】 串联电路，根据电表示数情况判断故障①(2023·福建)如图所示，闭合开关S，滑动变阻器滑片P移动过程中，灯突然熄灭，电压表和电流表均无示数。若电路中仅有一处故障，则故障不可能是(B )A.电流表接线松开B.小灯泡L断路C.滑动变阻器R断路D.开关S接触不良
②(2023·泰安)如图所示电路，电源电压保持不变，闭合开关后，只有两个电表的指针发生偏转。已知灯泡L1、L2中只有一个出现了故障，其他元件均完好。下列说法正确的是(　 )A.可能是灯泡L1短路B.可能是灯泡L2短路C.可能是灯泡L1断路D.一定是灯泡L2断路
【变式2】 并联电路，根据电表示数情况判断故障①(2022·烟台)如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光，一段时间后，其中一个灯泡突然熄灭，而电流表和电压表的示数都不变，则产生这一现象的原因可能是(C )A.灯泡L1断路B.灯泡L1短路C.灯泡L2断路D.灯泡L2短路
【变式3】 串联电路，用电压表检测电路故障①(2021·枣庄)如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，检测结果如表所示。则电路中的故障是(C )
A.开关S断路B.小灯泡L断路C.滑动变阻器R断路D.滑动变阻器R短路
②(2023·烟台)在电学实验中，遇到电路故障时常用电压表来检测。如图所示，电源电压恒为4.5 V，闭合开关后两灯均不亮，用电压表先后测得ad、ac和ab两端的电压均为4.5 V，则故障可能是(　 )A.灯L1断路B.灯L2断路C.灯L1短路D.灯L2短路
【变式4】 串联电路，用导线检测电路故障(2023·鄂州)如图所示，开关S闭合时，小灯泡L1、L2都不亮，用一段导线的两端接触a、b两点时，两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。对此，下列判断中可能的是(C )　　　　　　　　　　　　A.小灯泡L1断路B.小灯泡L2断路C.开关S断路D.小灯泡L2短路
【变式5】 实物电路，用电压表检测电路故障(2025·济宁金乡一模)小明在测量小灯泡电功率的实验中，正确连接电路后，闭合开关S，发现灯泡L不发光，电流表和电压表均无示数。于是小明拆下电压表，利用其查找故障，他将电压表的负接线柱接在电源负极，如图所示，闭合开关S后，他将电压表的正接线柱分别接在电路中的各处，示数如下表所示，若电路中只有一处故障，则可能是(　 )
