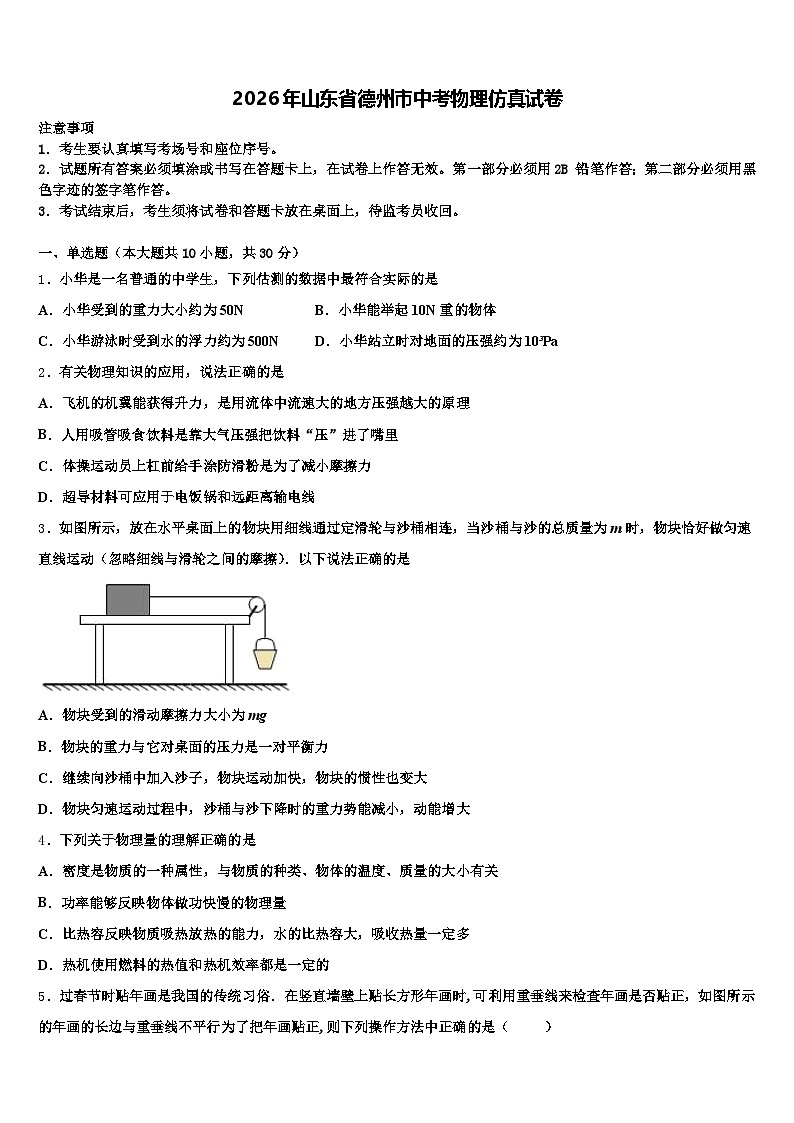

2026年山东省德州市中考物理仿真试卷（含答案解析）

这是一份2026年山东省德州市中考物理仿真试卷（含答案解析），共18页。试卷主要包含了考生要认真填写考场号和座位序号，下列关于物理量的理解正确的是，过春节时贴年画是我国的传统习俗，以下说法符合生活实际的是，下列做法中，错误的是等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、单选题（本大题共10小题，共30分）
1．小华是一名普通的中学生，下列估测的数据中最符合实际的是
A．小华受到的重力大小约为50N B．小华能举起10N重的物体
C．小华游泳时受到水的浮力约为500N D．小华站立时对地面的压强约为10³Pa
2．有关物理知识的应用，说法正确的是
A．飞机的机翼能获得升力，是用流体中流速大的地方压强越大的原理
B．人用吸管吸食饮料是靠大气压强把饮料“压”进了嘴里
C．体操运动员上杠前给手涂防滑粉是为了减小摩擦力
D．超导材料可应用于电饭锅和远距离输电线
3．如图所示，放在水平桌面上的物块用细线通过定滑轮与沙桶相连，当沙桶与沙的总质量为m时，物块恰好做匀速直线运动（忽略细线与滑轮之间的摩擦）．以下说法正确的是
A．物块受到的滑动摩擦力大小为mg
B．物块的重力与它对桌面的压力是一对平衡力
C．继续向沙桶中加入沙子，物块运动加快，物块的惯性也变大
D．物块匀速运动过程中，沙桶与沙下降时的重力势能减小，动能增大
4．下列关于物理量的理解正确的是
A．密度是物质的一种属性，与物质的种类、物体的温度、质量的大小有关
B．功率能够反映物体做功快慢的物理量
C．比热容反映物质吸热放热的能力，水的比热容大，吸收热量一定多
D．热机使用燃料的热值和热机效率都是一定的

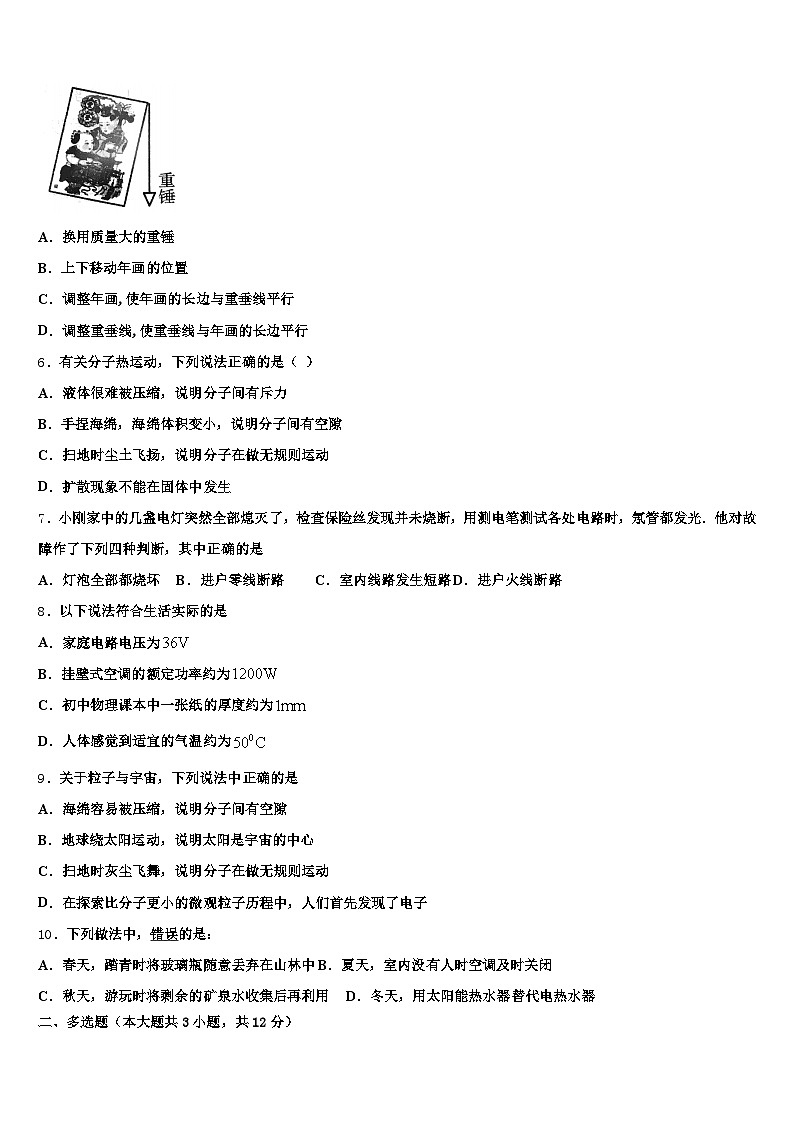

5．过春节时贴年画是我国的传统习俗．在竖直墙壁上贴长方形年画时,可利用重垂线来检查年画是否贴正，如图所示的年画的长边与重垂线不平行为了把年画贴正,则下列操作方法中正确的是（ ）
A．换用质量大的重锤
B．上下移动年画的位置
C．调整年画,使年画的长边与重垂线平行
D．调整重垂线,使重垂线与年画的长边平行
6．有关分子热运动，下列说法正确的是（ ）
A．液体很难被压缩，说明分子间有斥力
B．手捏海绵，海绵体积变小，说明分子间有空隙
C．扫地时尘土飞扬，说明分子在做无规则运动
D．扩散现象不能在固体中发生
7．小刚家中的几盏电灯突然全部熄灭了，检查保险丝发现并未烧断，用测电笔测试各处电路时，氖管都发光．他对故障作了下列四种判断，其中正确的是
A．灯泡全部都烧坏B．进户零线断路C．室内线路发生短路D．进户火线断路
8．以下说法符合生活实际的是
A．家庭电路电压为
B．挂壁式空调的额定功率约为
C．初中物理课本中一张纸的厚度约为
D．人体感觉到适宜的气温约为
9．关于粒子与宇宙，下列说法中正确的是
A．海绵容易被压缩，说明分子间有空隙
B．地球绕太阳运动，说明太阳是宇宙的中心
C．扫地时灰尘飞舞，说明分子在做无规则运动
D．在探索比分子更小的微观粒子历程中，人们首先发现了电子
10．下列做法中，错误的是：
A．春天，踏青时将玻璃瓶随意丢弃在山林中B．夏天，室内没有人时空调及时关闭
C．秋天，游玩时将剩余的矿泉水收集后再利用D．冬天，用太阳能热水器替代电热水器
二、多选题（本大题共3小题，共12分）

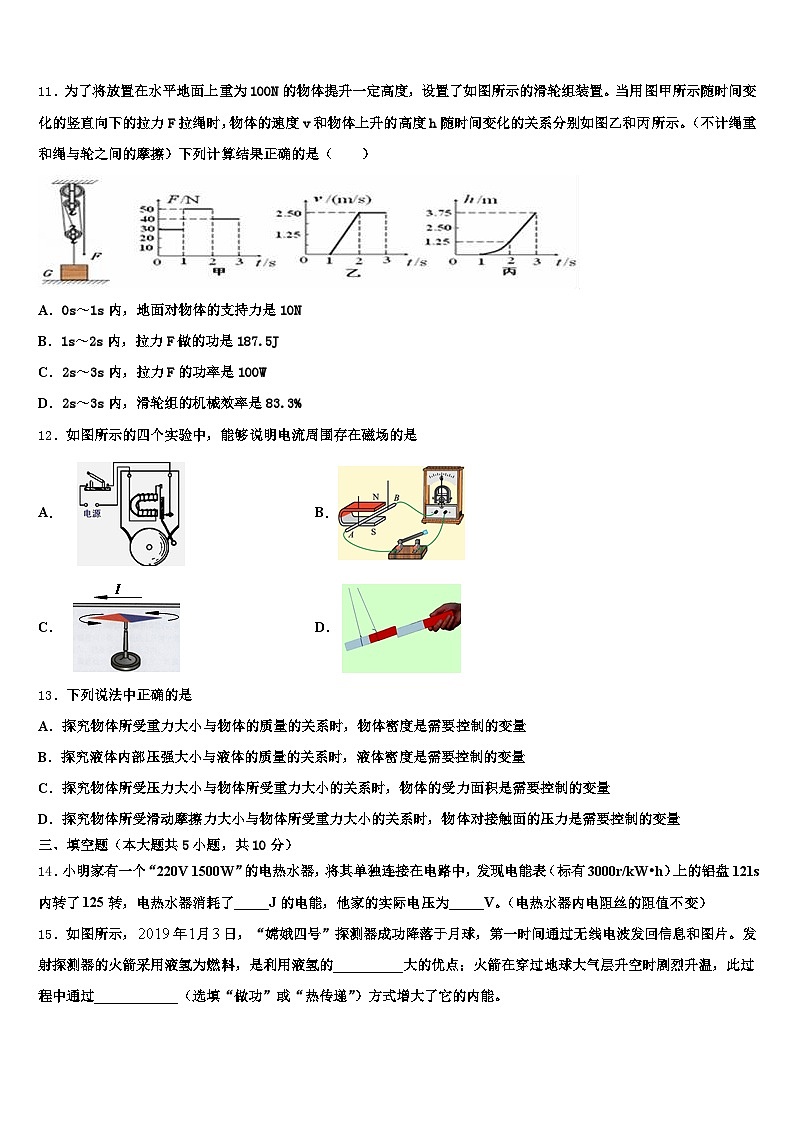

11．为了将放置在水平地面上重为100N的物体提升一定高度，设置了如图所示的滑轮组装置。当用图甲所示随时间变化的竖直向下的拉力F拉绳时，物体的速度v和物体上升的高度h随时间变化的关系分别如图乙和丙所示。（不计绳重和绳与轮之间的摩擦）下列计算结果正确的是（ ）
A．0s～1s内，地面对物体的支持力是10N
B．1s～2s内，拉力F做的功是187.5J
C．2s～3s内，拉力F的功率是100W
D．2s～3s内，滑轮组的机械效率是83.3%
12．如图所示的四个实验中，能够说明电流周围存在磁场的是
A．B．
C．D．
13．下列说法中正确的是
A．探究物体所受重力大小与物体的质量的关系时，物体密度是需要控制的变量
B．探究液体内部压强大小与液体的质量的关系时，液体密度是需要控制的变量
C．探究物体所受压力大小与物体所受重力大小的关系时，物体的受力面积是需要控制的变量
D．探究物体所受滑动摩擦力大小与物体所受重力大小的关系时，物体对接触面的压力是需要控制的变量
三、填空题（本大题共5小题，共10分）
14．小明家有一个“220V 1500W”的电热水器，将其单独连接在电路中，发现电能表（标有3000r/kW•h）上的铝盘121s内转了125转，电热水器消耗了_____J的电能，他家的实际电压为_____V。（电热水器内电阻丝的阻值不变）
15．如图所示，年月日，“嫦娥四号”探测器成功降落于月球，第一时间通过无线电波发回信息和图片。发射探测器的火箭采用液氢为燃料，是利用液氢的__________大的优点；火箭在穿过地球大气层升空时剧烈升温，此过程中通过____________（选填“做功”或“热传递”）方式增大了它的内能。
16．在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如右图所示．则由图可知，元件A的电阻为___Ω将A和B并联后接在电压为2.5V的电源两端，则通过A和B的总电流是____A．
17．如图所示，白纸上画了两个箭头(图甲)．用玻璃杯装半杯水放在白纸前(图乙)．人眼观察到位于下方的箭头发生了变化，那是因为玻璃杯下半部分相当于一个______，使下方箭头成缩小的______(填“实”或“虚”)像，这种成像原理在生活中应用的实例有________(写一种)．
18．4月23日水兵节当天下水，中国第一艘国产航母001a型马上要下水了!如图所示是航母舰载机起飞训练的情境，则下列说法正确的是（_____）
A．飞机停在航母甲板上，航母对飞机的支持力和飞机对航母的压力是一对平衡力
B．飞机飞行时能获得向上的压强差，是因为机翼上方空气流速小于机翼下方空气流速
C．飞机飞离航母后，航母所受浮力变小
D．飞机在起飞过程中，惯性将消失
理由：_______________________________
四、计算题（本大题共3小题，共29分）
19．如图所示，两轮自平衡电动车作为一种新兴的交通工具，倍受年轻人的喜爱，下表是某型号两轮自平衡电动车的主要技术参数，求：
（1）该电动车在额定功率下行驶时的电流；若电动机的工作效率为80%，锂电池充足一次电后，电动车在额定功率下行驶的最长时间为多少小时；锂电池充足一次电所消耗的电能，若用热值为7.2×107J/kg的某新型燃料提供，至少所需的燃料质量。
20． “绿水青山就是金山银山”，为了保护环境，我国大力发展电动汽车替代传统燃油汽车。表中是某电动汽车的部分参数，假设车上只有司机一人，质量为60kg，汽车匀速行驶时所受阻力为总重力的0.04倍，电动汽车充满电后以节电模式在20min内匀速行驶了20km，（g=10N/kg）若电动汽车电能转化为机械能的转化效率为80%。
求：（1）电动汽车对水平地面的压强；
（2）电动汽车匀速行驶20km，牵引力所做功的功率；
（3）电池剩余容量为多少kW•h。
21．当某电动机两端的电压为12V时，通过电动机线圈的电流为3A，已知电动机线圈的电阻为0.4Ω（保持不变），通电2min，问：电流通过电动机所做的功为多少？电流通过电动机的线圈产生的热量为多少？该电动机的机械效率是多少？
五、作图题（本大题共2小题，共4分）
22．如图所示，凸透镜与水面平行，一侧的焦点恰好在水面上，水中一束入射光线射向凸透镜的焦点，请画出这束光线发生反射和折射后的光路图．
（___）
23．图中，A点为人的重心，O点为地球球心．请画出人所受重力的示意图．
（______）
六、实验探究题（本大题共3小题，共15分）
24．在测量小灯泡的电阻的实验中，小灯泡的额定电压为2.5V．
（1）为了测量更精确．电压表应选择的量程是0﹣_______（选填“3”或“15”）V．
（2）小明按图甲连接好电路后，闭合开关，无论怎样移动滑动变阻器的滑片，发现小灯泡都不亮，电流表有示数，电压表无示数．则故障原因可能是小灯泡_______（选填“短路”或“断路”）
（3）排除故障后，调节滑动变阻器滑片使电压表示数为2.5V，此时电流表的示数如图乙所示，为_______A．
（4）接着调节滑动变阻器滑片，让电压逐次下调，使灯丝温度不断降低，小灯泡变暗直至完全不发光，测量数据如下表所示．
综合分析可知，实验中滑动变阻器的滑片逐渐向_______（选填“左”或“右“）端滑动：随着灯丝温度降低，小灯泡的电阻值变_______（选填“大”或“小”）．
（5）小明还设计了如图丙所示的电路，测出另一小灯泡的额定功率．已知滑动变阳器R1的最大阻值为R0，小灯泡的额定电压为U额．请完成下列实验步骤：
①闭合开关S，S1，调节R1的滑片，使电压表的示数为U额；
②接着_______；
③调节R1的滑片调至最左端，记下电压表示数U1；将R1的滑片调至最右端，记下电压表示数为U2，小灯泡额定功率的表达式：P=_______（用R0、U额，U1、U2表示）
25．爱米探究“杠杆的平衡条件”实验．
（1）当杠杆静止在图甲所示的位置时，杠杆处于_____（选填“平衡”或“不平衡”）状态．如图甲中，应将右端的平衡螺母向_____（选填“左”或“右”）调节使杠杆在水平位置平衡，这样做是为了_____．
（1）在此基础上，爱米同学用图乙所示的方法，使杠杆又在水平位置处于平衡状态，测出此时的拉力大小为F1，发现F1L1≠F1L1．
请你找到原因后，把正确的画在乙图上．
（________________）
26．学习了光学知识后．李红对有关探究实验进行了回顾和思考：
（1）如图甲是探究光的反射规律的装置；应将一可沿ON折转的白色硬纸板_____放置在平面镜上．
（2）让一束光紧贴硬纸板射向镜面上的O点，可在平面内看到反射光线，实验中使用可折转的硬纸板．除了能呈现光路外，另一个目的是_____．
（3）如图乙是探究平面镜成像特点的实验
①用玻璃棒代替平面镜的目的是_____．
②用两支完全相同的蜡烛A、B的目的是_____．
③细心的李红透过玻璃观察蜡烛的像时，看到像的后面还有一个较模糊、与像有部分重叠的像，出现两个像的原因是_____．
④如果在图乙中蜡烛像的位置上放一张白纸板做屏幕，则白纸板上将_____（填写“有”或“没有”）蜡烛的像．
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
分析：首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．
解答：A、小华的质量一般在100斤即50kg左右，根据重力与质量的关系可得重力；故A错误；
B. 小华能举起大约300 N重的物体，10N太轻了；故B错误；
C、游泳时所受浮力与重力接近，由A可知，故中学生在游泳时所受浮力约500N；故C正确；
D、小华的体重在G=500N左右，双脚与地面的接触面积在左右，站立在水平地面上时对地面的压强为．故D错误；
故选C
【点睛】对于生活中数据的估测，应从实际的角度出发进行判断，也可从自己的角度出发判断，如自己的身高、自己的体重、站立式对地面的压强等方面来与题目中的数据比较，只要相差不大，即该数据就是合理的．
2、B
【解析】
1）流体在流速大的地方压强小、在流速小的地方压强大，这是使飞机获得升力的原因；
（2）吸管吸饮料时，是先把吸管内的空气吸走，在外界大气压的作用下，饮料被压进吸管里；
（3）增大摩擦力的方法：增大压力，增大接触面粗糙程度；
（4）超导材料电阻为零，根据这一特点做出判断．
【详解】
A、飞机的机翼能获得向上的升力，是应用了流速越大流体的压强越小的原理，故A错误；
B、用吸管吸饮料时，是先把吸管内的空气吸走，管内气压减小，在外界大气压的作用下，饮料被压进吸管里，利用大气压，故B正确；
C、体操运动员上杠前给手凃防滑粉，是采用增大接触面的粗糙程度，增大了摩擦，故C错误；
D、超导体的电阻为零，不会放热，所以电能无法转化为内能，所有利用电流热效应工作的电器设备都不能用超导材料制作．故超导材料可用于远距离输电线，但不能应用于电饭锅，故D错误．
故选B．
本题是事例都是生活中的常用的现象，利用生活现象考查物理知识，体现物理和生活的密切关系．
3、A
【解析】
A、沙桶与沙的总重力为G＝mg，使用定滑轮不能改变力的大小（忽略细线与滑轮之间的摩擦），则物块受到的拉力大小为mg；因为物块做匀速直线运动，拉力和滑动摩擦力是一对平衡力，所以滑动摩擦力的大小为mg，故A正确；
B、物块的重力与它对桌面的压力没有作用在同一个物体上，不是一对平衡力，故B错误；
C、继续向沙桶中加入沙子，物块运动加快，但物块的质量不变，惯性不变，故C错误；
D、沙桶匀速下降的过程中，质量不变，高度减小，所以重力势能减小，但速度不变，动能不变，因此不是重力势能转化为动能，故D错误．
4、B
【解析】
密度是物质的特性，决定于物质的种类、状态和温度，与质量、体积无关，故A错误；
物体所做的功与所用时间之比叫功率，即功率反映的是物体做功的快慢，功率越大做功越快，故B正确；
水的比热容较大，但水吸收热量的多少还与质量及升高的温度有关，故C错误；
汽油和柴油都是热机，使用不同的燃料，热值是不同；汽油机和柴油机的效率也是不同的，故D错误．
5、C
【解析】
重力的方向总是竖直向下的，在生活中有好多应用：检查工作台面是否水平、检查墙砌的是否竖直、检查墙上挂的画是否挂正等；
【详解】
为了把年画贴正，通常做法是调整年画，使年画的长边与重垂线平行，因为重力方向竖直向下，所以年画的边长也竖直向下，此时年画就挂正了，答案选C。
6、A
【解析】
A．液体很难被压缩，说明分子间有斥力，故A正确；
B．用手捏海绵，海绵的体积缩小了，说明力可以改变物体的形状，不能说明分子间有空隙，故B错误；
C．尘土飞扬是固体小颗粒的运动，属于机械运动，不是分子的运动，故C错误；
D．扩散现象能在固体中发生，比如长时间紧挨在一起的金板和铅板，金中有铅，铅中有金，故D错误．
7、B
【解析】
电灯突然全部熄灭，检查保险丝发现并未烧断，说明电路中的电流不会很强，因此电路不可能发生短路现象，也不可能几盏灯泡全部都烧坏．如果用测电笔测试各处电路时，氖管都发光，说明该电路进户火线不可能断路．由此可以判断是进户零线断路，使得几盏灯所在电路没有形成闭合回路，即使得电路中没有电流而出现几盏灯全部熄灭．
8、B
【解析】
A. 家庭电路电压为220V，故A错误；
B. 挂壁式空调的额定功率较大，约为1200W，故B正确；
C. 初中物理课本中一张纸的厚度约为75μm，故C错误；
D. 人体感觉到适宜的气温约为25℃左右，故D错误．
9、D
【解析】
A、海绵容易被压缩，是因为海绵的多孔结构，不能说明分子间有空隙，故A错误；
B、地球等行星绕太阳转动，说明太阳是太阳系的中心，但太阳不是宇宙的中心，故B错误；
C、尘土飞扬是尘土在运动，是物体的机械运动，不能说明分子在做无规则运动，故C错误；
D、在探索微小粒子的历程中人们首先发现了电子，并且知道原子也是有结构的，是可以再分的，故D正确．
10、A
【解析】
A．春天，相对来说空气比较干燥，若把玻璃瓶随意丢弃在山林中，玻璃瓶就相当于一个凸透镜对光线有会聚作用，当阳光强烈时容易引发山林火灾，故A错误；
B．夏天，从节约能源方面来说，室内没人时应及时关闭空调，避免浪费电能，故B正确；
C．秋天，游玩时将剩余的矿泉水收集再利用，一方面可以避免瓶中水对光线会聚发生火灾，另一方面也可以节约用水，故C正确；
D．冬天，太阳能热水器只要做好防冻措施，就可以正常使用，不但节约能源，而且环保，故D正确．
二、多选题（本大题共3小题，共12分）
11、BD
【解析】
（1）由图乙可知，在0～1s内，拉力F=30N．取动滑轮和重物为研究对象，受到向下的重力G和G动，向上的支持力F支，及三根绳子向上的拉力F′作用，处于静止状态；
地面对重物的支持力F支=G﹣F′=G﹣3F拉+G动=100N﹣3×30N+G动=G动+10N；故A错误；
（2）在1～2s内，拉力F2=50N，重物上升高度h2=1.25m，拉力F的作用点下降的距离s2=3h2=3×1.25m=3.75m，
拉力做的功：W=F2s2=50N×3.75m=187.5J；故B正确。
（3）由图可知在2～3s内，重物做匀速运动，v3=2.50m/s，拉力F3=40N，因为从动滑轮上直接引出的绳子股数（承担物重的绳子股数）n=3，
则拉力F的作用点下降的速度v3′=3v3=3×2.50m/s=7.5m/s，
拉力做功功率（总功率）：P总=F3v3′=40N×7.5m/s=300W，故C错误；
滑轮组的机械效率：
，故D正确；
故选：BD。
12、AC
【解析】
试题分析：A、图示装置是电铃，电铃内部有一个电磁铁，它是利用电流的磁效应制成的，此实验说明电流周围存在磁场，所以A正确．
B、图示是电磁感应实验，表明可以利用磁场产生电流，不符合题意，所以B错误．
C、图示是电流的磁效应实验，能说明电流周围存在磁场，符合题意，所以C正确．
D、图示实验是磁铁磁极间作用实验，不符合题意，所以D错误．
考点：电磁学
点评：物理学是以观察和实验为主的实验学科，很多的物理知识都来源于实验，在学习中应重视实验的学习，要牢记一些重要实验装置图
13、BD
【解析】
A．探究物体所受重力大小与物体的质量的关系时，改变物体的质量，测出对应重力，找出规律即可，不需要控制物体密度不变，故A错误．
B．液体内部压强与液体的密度和液体的深度都有关系，探究液体内部压强大小与液体的质量的关系时，应控制液体的密度和深度相同，故B正确．
C．探究物体所受压力大小与物体所受重力大小的关系时，应改变物体的重力，观察压力的作用效果是否相同找出规律，不需要控制物体的受力面积不变，故C错误．
D．滑动摩擦力与压力和接触面的粗糙程度都有关系，探究物体所受滑动摩擦力大小与物体所受重力大小的关系时，应控制物体对接触面的压力和受力面积相同，故D正确．
答案为BD．
三、填空题（本大题共5小题，共10分）
14、1.5×105 200
【解析】
电能表的铝盘转125转消耗的电能为：W==×3.6×106J=1.5×105J；
因为电热水器的额定电压和额定功率分别为U=220V，P=1500W，
电热水器的电阻为：R==Ω，
电热水器的工作时间t=121s，电热水器的实际功率为：P实==，
实际电压：U实=。
15、热值 做功
【解析】
发射探测器的火箭采用液氢作为燃料，原因是液氢具有较高的热值，完全燃烧相同质量的氢时，可以放出更多的热量；探测器穿过大气层时，会与大气层发生剧烈摩擦，克服摩擦做功，内能增加，这是通过做功的方式改变物体的内能。
16、5 0.75
【解析】
从图象上任选一点，当电压U=1.5V时，A的电流为I=0.3A，元件A的电阻为RA==5Ω；当电压U=2V时，A的电流为I=0.2A，元件B的电阻为RB==10Ω.将A和B并联后接在电压为2.5V的电源两端时，从图象上可以看出通过A的电流为I1=0.5A；通过电流B的电流I2==0.25A，所以通过A和B的总电流是0.5A+0.25A=0.75A．
17、凸透镜 实 照相机
【解析】
[1][2][3]由图可知，人眼观察到位于下方的箭头发生了变化，且变小，这是因为玻璃杯下半部相当于一个中间厚边缘薄的凸透镜，当u＞2f时，凸透镜成倒立缩小的实像；照相机就是利用此原理制成的．
18、C因为航母漂浮的海面上，F浮=G物，又因为飞机飞离航母，所以G物变小，所以F浮也变小；故选C．
【解析】
平衡力的条件是大小相等、方向相反、作用在同一个物体上，作用在同一条直线上．飞机停在航母甲板上，航母对飞机的支持力和飞机对航母的压力是作用在两个物体上的两个力，故不是一对平衡力，故A错误；因为流体流速越快的位置压强越小，所以，当飞机飞行时能获得向上的压强差时，是因为上方压强小于下方压强，即机翼上方空气流速大于机翼下方空气流速造成，故B错误；因为漂浮物体的浮和始终等于自身重力．当航载飞机飞离航母后，航母的总重力减小，航母依然漂浮，故浮力仍等于重力，所以浮力会减小，故C正确；惯性是一切物体所具有的一种特性，在任何时候物体都有惯性，飞机在起飞过程中，惯性不可能消失，故D错误，故选C．
四、计算题（本大题共3小题，共29分）
19、（1）10A；（2）0.96h；（3）0.0288kg。
【解析】
（1）由P＝UI得，该电动车在额定功率下行驶时的电流：I===10A；
（2）锂电池容量为12A•h，锂电池电压为48V，则锂电池充足一次电储存的电能：
W电＝UI′t＝48V×12A×3600s＝2.0736×106J，
电动机做的功：W＝80%W电＝2.0736×106J×80%＝1.65888×106J，
由可得最多可骑行的时间：===3456s=0.96h；
（3）根据题意可知，燃料燃烧放出的热量： Q＝W电＝2.0736×106J，
由Q＝mq得，需要燃料的质量：m===0.0288kg
20、（1）4.5×105Pa；（2）9600W；（3）38kW•h
【解析】
（1）电动汽车对水平地面的压力为：F压=G=（m1+m2）g=（1380kg+60kg）×10N/kg=1.44×104N；
电动汽车对地面的压强为：p==4.5×105Pa；
（2）电动汽车匀速行驶，所以牵引力与阻力平衡，则电动汽车受到的牵引力为：F=f=0.04G=0.04×1.44×104N=576N；则电动车行驶20km，牵引力做的功为：W=Fs=576N×20×103m=1.152×107J，牵引力所做功的功率：P==9600W；
（3）行驶20km消耗的电能W电==1.44×107J=4kW•h，由表格数据可知电池容量为42kW•h，行驶20km时电池剩余容量为42kW•h-4kW•h =38kW•h。
答：（1）电动汽车对水平地面的压强是4.5×105Pa；
（2）牵引力所做功的功率是9600W；
（3）电池剩余容量为38kW•h。
21、（1）4320J，（2）432J，（3）90%。
【解析】
（1）电流通过电动机所做的功：W总＝UIt＝12V×3A×2×60s＝4320J，
（2）这台电动机2min内产生的热量：Q＝I2Rt＝（3A）2×0.4Ω×2×60s＝432J；
（3）电动机提供的机械能：W机＝W总﹣Q＝4320J﹣432J＝3888J，这台电动机的效率：η＝×100%＝×100%＝90%。
五、作图题（本大题共2小题，共4分）
22、
【解析】
（1）光的反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角；
（2）光的折射定律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向靠近法线方向偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线向远离法线方向偏折，折射角大于入射角；
（3）过焦点的入射光线，经凸透镜后平行于主光轴射出．
【详解】
根据反射角等于入射角，在法线右侧的水中画出反射光线；光由水中斜射进入空气中时，折射光线向远离法线方向偏折，折射角大于入射角，由此在法线右侧的空气中画出折射光线；过焦点的入射光线，经凸透镜折射后平行于主光轴射出，如图所示：
涉及凸透镜或凹透镜的光路作图，应牢记凸透镜和凹透镜的三条特殊光线，在画图中灵活运用，像这一类的作图即可迎刃而解．
23、【答题空20-1】
【解析】
解：人受的重力是竖直向下的，大致指向地心O，人受重力的作用点在A点，由此画出人所受重力示意图，如图所示：
点睛：重力方向竖直向下，即垂直水平面向下，由此画出人受重力的示意图．
六、实验探究题（本大题共3小题，共15分）
24、3 短路 0.3 左 小 保持变阻器R1的滑片位置不动，断开S1闭合S2，移动变阻器R2使电压表不变 （U1﹣U2）
【解析】
（1）灯的额定电压为3V，故为了测量更精确电压表应选择的量程是0﹣3V．
（2）若小灯泡短路，灯不亮，电路为通路，电流表有示数，电压表没有示数，符合题意；
若小灯泡断路，则电压表串联在电路中，电流表没有示数，电压表与电源连通测电源电压有示数，不符合题意；所以故障原因可能是小灯泡短路；
（3）排除故障后，调节滑动变阻器滑片使电压表示数为2.5V，此时电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，读数为0.3A；
（4）根据表中数据，电路中的电流越来越小，由欧姆定律，电路的总电阻越来越大，故实验中滑动变阻器的滑片逐渐向左端滑动；
根据由欧姆定律的变形式，计算灯的电阻分别为8.3Ω、8.1Ω、7.1Ω……2.0Ω，所以随着灯丝温度降低，小灯泡的电阻值变小；
（5）小明还设计了如图丙所示的电路，测出另一小灯泡的额定功率．已知滑动变阳器R1的最大阻值为R0，小灯泡的额定电压为U额．请完成下列实验步骤：
①闭合开关S，S1，调节R1的滑片，使电压表的示数为U额；
②接着，保持变阻器R1的滑片位置不动，再断开S1闭合S2，移动变阻器R2使电压表示数不变；
根据等效替代的原理知，此时R2=RL；
③将R1的滑片P调至最左端，记下电压表的示数为U1；再将R1的滑片P调至最右端，记下电压表的示数为U2，
在③中，将R1的滑片P调至最左端，R1连入电路中的电阻为0，电压表的示数为U1即为电源电压；再将R1的滑片P调至最右端，此时两变阻器串联，电压表的示数为U2，即为R2的电压，根据串联电路电流相等和欧姆定律可得：
，
解得：
；
根据得小灯泡额定功率的表达式：
．
重点是测量小灯泡电阻和电功率的实验，难点是最后一问缺少电流表时，结合滑动变阻器R1的最大阻值，根据最后两次电压表的示数差可知滑动变阻器R1的的电压，再结合欧姆定律把R2表示出来，进而得出功率的表达式．体会实验中利用了等效法。
25、平衡 右 便于测量力臂大小
【解析】
（1）杠杆静止时，杠杆处于平衡状态；图甲中，杠杆右高左低，应将右端的平衡螺母向右调节，使杠杆在水平位置平衡，力臂在杠杆上，便于测量力臂大小，杠杆重心通过支点，可以消除杠杆自重对杠杆平衡的影响；
（1）图中，拉力F1的方向与水平杠杆不垂直，只有力的方向与杠杆垂直时，力臂才能从杠杆上直接读出来，小明误把杠杆的长度L1当成了拉力的力臂，所以小明会得出错误的结论．力臂示意图如下：
26、竖直 探究反射光线、入射光线与法线是否在同一平面内 方便确定像的位置 便于比较像和物的大小关系 玻璃板太厚 没有
【解析】
（1）在探究光的反射规律时，应将白色硬纸板垂直放置在平面镜上，这样可以使反射光线和入射光线在硬纸板上呈现；
（2）实验中使用可折转的硬纸板，除了能呈现光路外，通过向后折硬纸板，观察现象来探究反射光线、入射光线与法线是否在同一平面内；
（3）①为了确定像的位置，让蜡烛A的像和蜡烛B重合，既能观察到A蜡烛像的同时，也能观察到B蜡烛，实验中要使用透明的玻璃板代替平面镜；
②选用大小相同的两个蜡烛，是为了用蜡烛B代替蜡烛A的像，来比较像和物的大小关系；
③玻璃板较厚时有两个反射面，玻璃的两个表面同时发生反射，两个反射面各成一个像，所以成两个像；
④在蜡烛像的位置上放一张白纸板，白纸板上不会接到平面镜所成的像，因为平面镜成虚像，虚像不能承接到白纸板上．
整车质量
20kg
锂电池电压
48V
锂电池容量
12A•h
电动车额定电压
48V
电动机额定功率
480W
空车质量
1380kg
轮胎与地面总接触面积
320cm2
电池容量
42kW•h
最高时速
120km/h
最大功率
100kW
最大续航里程
260km
