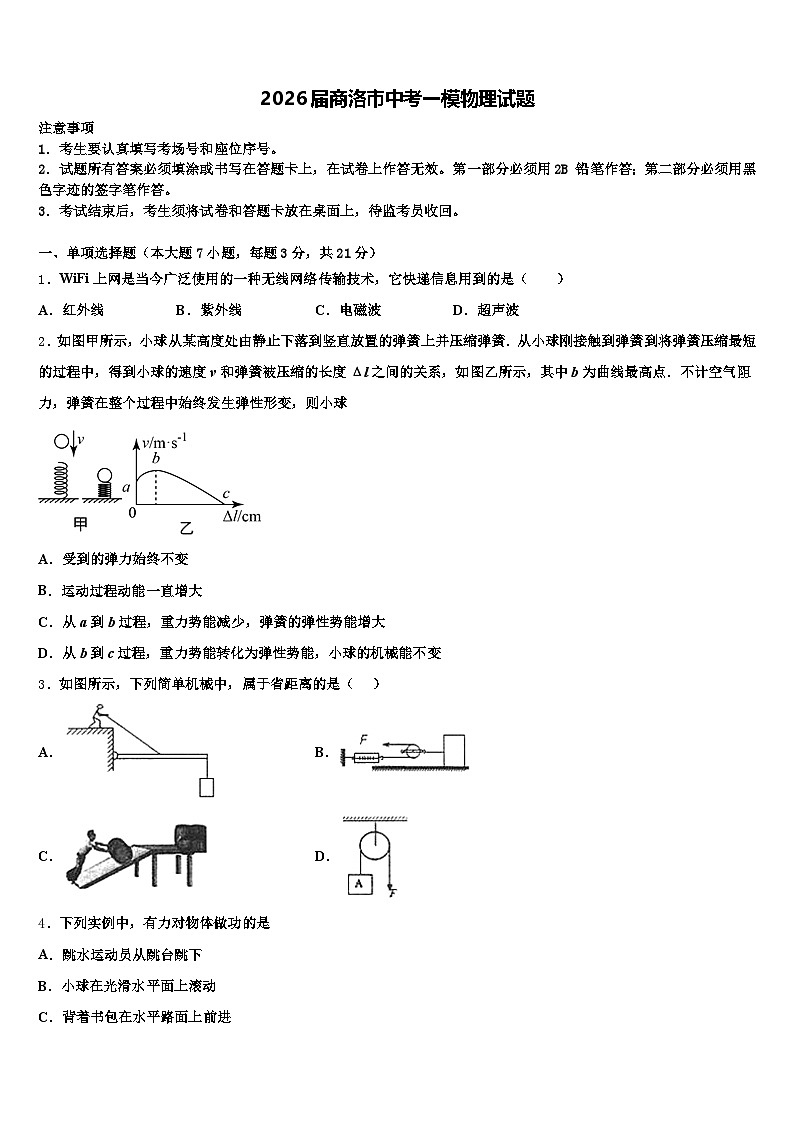

2026届商洛市中考一模物理试题（含答案解析）

这是一份2026届商洛市中考一模物理试题（含答案解析），共16页。试卷主要包含了考生要认真填写考场号和座位序号，下列实例中，有力对物体做功的是等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．WiFi上网是当今广泛使用的一种无线网络传输技术，它快递信息用到的是（ ）
A．红外线B．紫外线C．电磁波D．超声波
2．如图甲所示，小球从某高度处由静止下落到竖直放置的弹簧上并压缩弹簧．从小球刚接触到弹簧到将弹簧压缩最短的过程中，得到小球的速度v和弹簧被压缩的长度Δl之间的关系，如图乙所示，其中b为曲线最高点．不计空气阻力，弹簧在整个过程中始终发生弹性形变，则小球
A．受到的弹力始终不变
B．运动过程动能一直增大
C．从a到b过程，重力势能减少，弹簧的弹性势能增大
D．从b到c过程，重力势能转化为弹性势能，小球的机械能不变
3．如图所示，下列简单机械中，属于省距离的是（ ）
A．B．
C．D．
4．下列实例中，有力对物体做功的是
A．跳水运动员从跳台跳下
B．小球在光滑水平面上滚动
C．背着书包在水平路面上前进
D．举重运动员举起杠铃停在空中

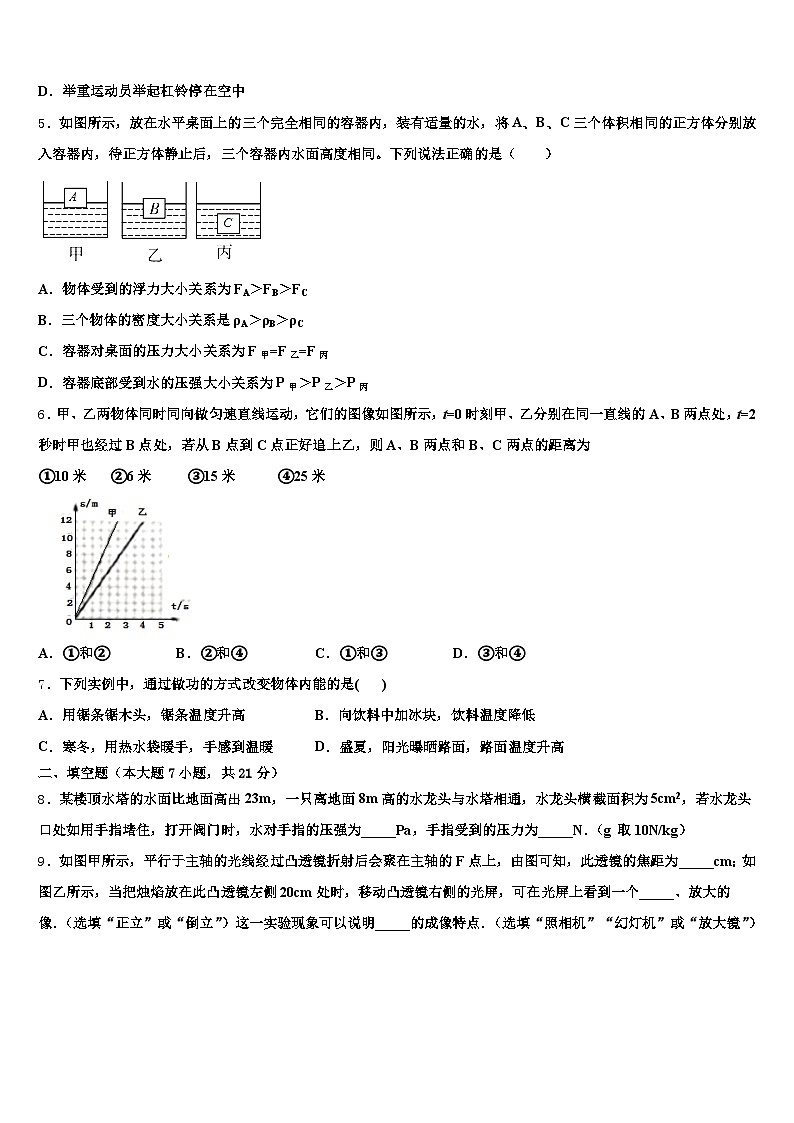

5．如图所示，放在水平桌面上的三个完全相同的容器内，装有适量的水，将A、B、C三个体积相同的正方体分别放入容器内，待正方体静止后，三个容器内水面高度相同。下列说法正确的是（ ）
A．物体受到的浮力大小关系为FA＞FB＞FC
B．三个物体的密度大小关系是ρA＞ρB＞ρC
C．容器对桌面的压力大小关系为F甲=F乙=F丙
D．容器底部受到水的压强大小关系为P甲＞P乙＞P丙
6．甲、乙两物体同时同向做匀速直线运动，它们的图像如图所示，t=0时刻甲、乙分别在同一直线的A、B两点处，t=2秒时甲也经过B点处，若从B点到C点正好追上乙，则A、B两点和B、C两点的距离为
①10米 ②6米 ③15米 ④25米

A．①和②B．②和④C．①和③D．③和④
7．下列实例中，通过做功的方式改变物体内能的是( )
A．用锯条锯木头，锯条温度升高B．向饮料中加冰块，饮料温度降低
C．寒冬，用热水袋暖手，手感到温暖D．盛夏，阳光曝晒路面，路面温度升高
二、填空题（本大题7小题，共21分）
8．某楼顶水塔的水面比地面高出23m，一只离地面8m高的水龙头与水塔相通，水龙头横截面积为5cm2，若水龙头口处如用手指堵住，打开阀门时，水对手指的压强为_____Pa，手指受到的压力为_____N．（g 取10N/kg）

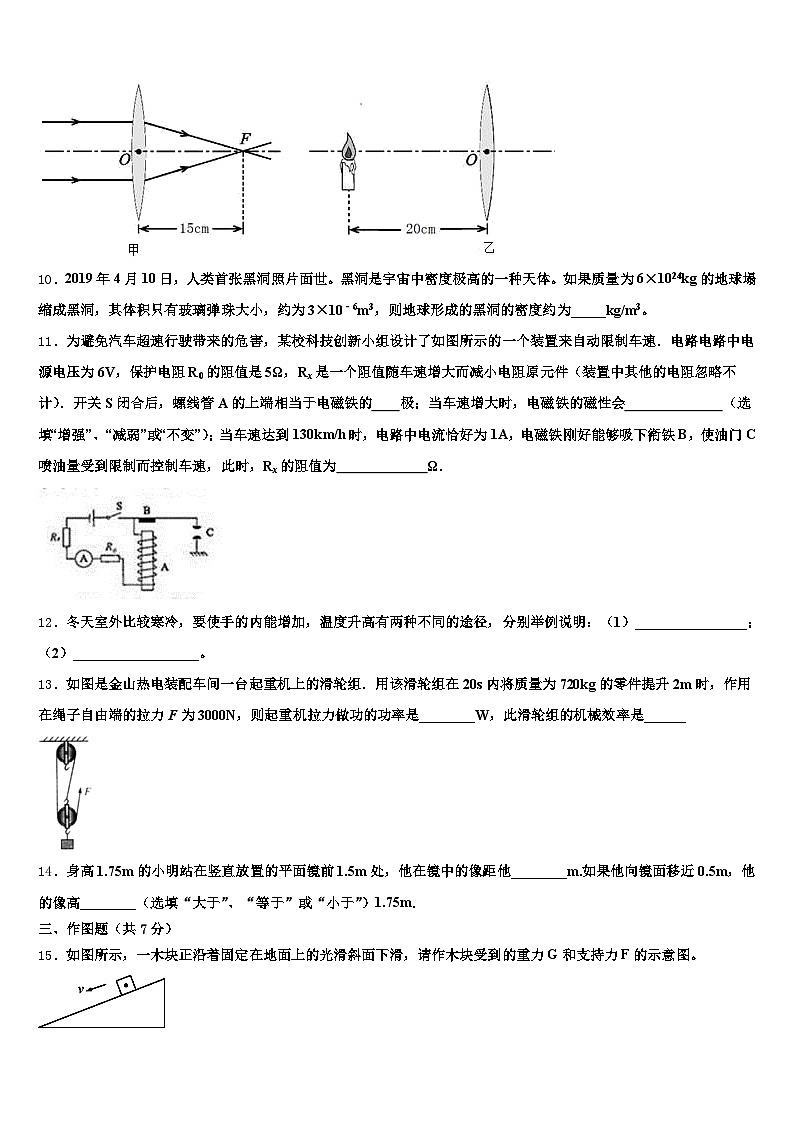

9．如图甲所示，平行于主轴的光线经过凸透镜折射后会聚在主轴的F点上，由图可知，此透镜的焦距为_____cm；如图乙所示，当把烛焰放在此凸透镜左侧20cm处时，移动凸透镜右侧的光屏，可在光屏上看到一个_____、放大的像．（选填“正立”或“倒立”）这一实验现象可以说明_____的成像特点．（选填“照相机”“幻灯机”或“放大镜”）
10．2019年4月10日，人类首张黑洞照片面世。黑洞是宇宙中密度极高的一种天体。如果质量为6×1024kg的地球塌缩成黑洞，其体积只有玻璃弹珠大小，约为3×10﹣6m3，则地球形成的黑洞的密度约为_____kg/m3。
11．为避免汽车超速行驶带来的危害，某校科技创新小组设计了如图所示的一个装置来自动限制车速．电路电路中电源电压为6V，保护电阻R0的阻值是5Ω，Rx是一个阻值随车速增大而减小电阻原元件（装置中其他的电阻忽略不计）．开关S闭合后，螺线管A的上端相当于电磁铁的 极；当车速增大时，电磁铁的磁性会 （选填“增强”、“减弱”或“不变”）；当车速达到130km/h时，电路中电流恰好为1A，电磁铁刚好能够吸下衔铁B，使油门C喷油量受到限制而控制车速，此时，Rx的阻值为 Ω．
12．冬天室外比较寒冷，要使手的内能增加，温度升高有两种不同的途径，分别举例说明：（1）________________；（2）__________________。
13．如图是金山热电装配车间一台起重机上的滑轮组．用该滑轮组在20s内将质量为720kg的零件提升2m时，作用在绳子自由端的拉力F为3000N，则起重机拉力做功的功率是________W，此滑轮组的机械效率是______
14．身高1.75m的小明站在竖直放置的平面镜前1.5m处，他在镜中的像距他________m.如果他向镜面移近0.5m，他的像高________（选填“大于”、“等于”或“小于”）1.75m．
三、作图题（共7分）
15．如图所示，一木块正沿着固定在地面上的光滑斜面下滑，请作木块受到的重力G和支持力F的示意图。
16．如图，请作出光线由空气斜射入水时的反射光线和大致的折射光线．
17．在图中画出静止在地面上的物体所受支持力的示意图．
四、实验题（本大题共5小题，共20分）
18．如图所示，某同学用自制的水透镜来探究凸透镜成像规律．当向水透镜里注水时，水透镜的焦距将变小；当从水透镜里抽水时，水透镜的焦距将变大．
（1）如图1所示，一束平行光平行于主光轴射向水透镜，在光屏上得到一个最小光斑，则此时水透镜的焦距为___cm．实验前，应调节烛焰和光屏中心在____；
（2）该同学移动蜡烛、水透镜和光屏至图2所示位置时，恰能在光屏上看到清晰的像，利用此成像特点可制成____（照相机/投影仪）；若仅将蜡烛与光屏位置对调，则在光屏上____（能/不能）看到清晰的像；
（3）在图2所示实验场景下，该同学把自己的眼镜给水透镜“戴上”（如图3所示）．当从水透镜中抽出适量的水后，烛焰的像再次变得清晰．由此判断该同学戴的是____眼镜（近视/远视）．
19．如图甲所示，是“探究物质的熔化规律”的实验装置，实验时先将固体物质和温度计分别放入试管内，再放入大烧杯的水中，观察固体的熔化过程．
（1）某同学根据实验记录数据，描绘出该物质的温度随时间变化的图象（如图乙所示），可知该物质是_________（选填“晶体”或“非晶体”），若继续熔化周围的温度应_________该物质熔点，该物质在第5 min时处于______态．
（2）图象中DE段吸热但温度保持不变，这是______过程．
20．小英想测一石块的密度．
（1）先用天平测石块的质量，右盘内砝码及游码的位置 如图甲所示，则石块的质量为____ g，利用量筒和水测出石块的体积为10cm1，由此可计 算出石块的密度是___________kg/m1．
（2）小英又想探究浮力是否与液体的密度有关？她调制了密度为1.1g/cm1的盐水，将该 石块用细线悬吊在如图乙的弹簧测力计下，分别浸没在水和盐水中并读出弹簧测力计的示数 进行比较．小英______（“ 能” 或“ 不能” ）得出浮力与液体密度有关的结论，理由是：_______
（1）小明学习了浮力知识后，想利用浮力的知识来测量密度，设计了如下实验：
a．量筒中倒入适量的陈醋，读出体积V1
b．将石块用细线悬吊在弹簧测力计下，记下测力计示数F1
c．将石块浸没在陈醋中，记下弹簧测力计示数F2和量筒中液面对应的刻度V2
分析小明的设计，下列说法正确的是_____
A．只能测出小石块的密度
B．只能测出陈醋的密度
C．小石块和陈醋的密度都能测出
D．小石块和陈醋的密度都不能测出
21．小明用如图甲所示装置探究两种液体的吸热能力，两烧瓶中的电阻丝相同。实验中，必须取________（选填“体积”或“质量”）相等的A、B两种液体。根据实验测得的数据描绘出A、B两种液体的温度随加热时间变化的图象如图乙所示，分析图乙可知__________（选填“A”或“B”）的吸热能力更强。若加热过程中无热量损失，已知A的比热容为2.4×103J/（kg•℃），则B的比热容为__________J/（kg•℃）。
22．在“探究杠杆平衡条件”的实验中：
①为了消除杠杆自重对实验的影响，把质量分布均匀杠杆的_____作为支点．
②如图甲所示是已经平衡的杠杆，若在两侧的钩码下再各增加一个相同的钩码，杠杆会失去平衡，那么以下做法不能使杠杆重新平衡的是_____（填序号）．
A．左侧的钩码下再增加一个相同的钩码
B．右侧钩码向左移动1个格
C．左侧钩码向左移动1个格
③小明改用弹簧测力计做实验，如图乙所示，使杠杆在水平位置平衡，则弹簧测力计的示数_____1N（选填“大于”“小于”或“等于”）．（每个钩码重0.5N）
五、计算题（本大题共2小题，共13分）
23．如图是小明家里新买的电养生壶，铭牌如图所示，为了测它烧水时的效率，小明进行了如下实验：将养生壶装满，断开家里其他的用电器，将养生壶单独接入家庭电路中，闭合开关，加热6分钟之后，壶内的水恰好开始沸腾，已知加入的水为20℃，c水＝4.2×103J/（kg•℃）．
（1）养生壶的电阻是多少？
（2）养生壶中的水吸收的热量是多少？
（3）壶的加热效率是多少？（保留1位小数）
24．赵磊和家人在郊外野餐，用木炭烧水．锅内装有5kg水，把水从18℃加热至98℃，已知水的比热容为4.2×103J/（kg•℃）．在这个过程中用掉500g的木炭，已知木炭的热值3.36×107J/kg．求：
（1）在这个过程中水吸收的热量；
（2）在这个过程中木炭放出的热量；
（3）烧水的效率．
六、综合能力题（本大题共3小题，共18分）
25．小芳拿着书本，老王抱着木箱，都匀速从一楼到达二楼。其中，小芳先到达二楼。
甲的观点：小芳上楼上得快，时间短，所以小芳对书做功的功率大。
乙的观点：木箱质量大，老王对木箱做功多，所以老王对木箱做功的功率大。你同意甲、乙的观点吗？依据是什么？若你要把一个大西瓜匀速从一楼搬上二楼，请自选器材测量对西瓜做功的功率。
①实验步骤
②用所测的物理量，写出你对西瓜做功功率的表达式。
26．如图所示的电路中，电源电压为8V，R2是阻值为20Ω的定值电阻，R1为压敏电阻。当开关S闭合后，问：
（1）当压敏电阻R1受到的压力从0增加到3N的过程中，电流表示数的变化是_____（填 “增大”、“减少”或“不变”）？
（2）当电流表示数为0.6A时，压敏电阻受到的压力为多少_____？
（3）当电路连续工作10min，电阻R2产生的热量为多少_______？
27．如图所示，电源电压恒定为24V，灯泡L上标有“12V 9.6W”的字样，灯泡L的电阻值恒定，滑动变阻器R1的最大阻值为100Ω，电压表量程为0～15V，电流表量程为0～0.6A，图中虚线框内接有一只30Ω的定值电阻R2（未画出）．已知：①闭合S1和S3，断开S2时，调节R1，使其接入电路的阻值为10Ω，此时电路的总功率为14.4W；②闭合S1和S2，断开S3，调节R1，当电压表示数为15V时，电流表读数为0.2A．
请根据题意计算推理，画出R2在虚线框内连接的完整电路．闭合S1和S2，断开S3，移动滑动变阻器的滑片P的过程中，小灯泡的最小功率是_____W．计算：当闭合所有开关时，为保证电路安全，滑动变阻器接入电路的阻值范围是多少？_______
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
WiFi利用了电磁波中的微波技术进行信息传输，故应选C．
【考点定位】
电磁波的传播
2、C
【解析】
A. 小球从某高度处静止下落到竖直放置的轻弹簧上并压缩弹簧．从小球刚接触到弹簧到将弹簧压缩最短的过程中，弹簧形变程度逐渐变大，所以小球受到弹力也逐渐变大，故A错误；B. 由图象可知，小球速度先变大，后变小．小球质量不变，所以小球动能先变大，后变小，故B错误；C. 小球从某高度处静止下落到竖直放置的轻弹簧上并压缩弹簧．此过程中小球高度越来越低所以小球的重力势能减少，弹簧形变程度逐渐变大所以弹性势能增大，故C正确；D. 从b到c过程是小球被弹簧弹起上升的过程，为弹性势转化为能重力势能故D错误．
3、A
【解析】
滑轮有两类：定滑轮和动滑轮，定滑轮不省力也不费距离，动滑轮省力费距离，B选项中是动滑轮，省力费距离，故B错误；D选项是定滑轮，不省力也不费距离，故D错误；斜面是省力的简单机械，省力费距离，故C错误； A选项是费力杠杆，所以费力省距离，故A正确；
本题考查的是简单机械的分类及各自的作用．解决本题的关键是熟练掌握每一种简单机械，知道每种机械的作用，特别是会区分杠杆的种类及各自的特点．
4、A
【解析】
做功的两个必要因素：一是作用在物体上的力，二是在力的方向上移动的距离，二者缺一不可，据此分析判断．
【详解】
A．跳水运动员从跳台跳下，受重力的作用，并且在重力的方向移动了距离，重力对人做功，故A符合题意．
B．小球在光滑水平面上滚动，依靠的是小球的惯性，小球水平方向上虽然移动了距离，但是水平方向上没有力的作用，没有力做功，故B不符合题意．
C．背着书包在水平路面上前进，人给书包一个向上的力，书包向上没有移动距离，该力对书包没有做功，故C不符合题意．
D．举重运动员举起杠铃停在空中，有力作用在物体上，但是没有移动距离，该力对杠铃没有做功，故D不符合题意．
故选A．
5、C
【解析】A、由图可知， VA排VB排VC排，根据阿基米德原理可得浮力的大小关系为：FAFBFC，故A错误；B、A和B漂浮，C悬浮，由浮沉条件可知：GA＝FA，GB＝FB，GC＝FC，又FAFBFC，故GAGBGC；因为体积相同，由ρ＝知：ρAρBρC，故B错误；
h相同，密度相同，根据p＝ρgh可知，容器底的压强关系为p甲＝p乙＝p丙，故D错误；因为容器的底面积相同，所以根据F＝PS得液体对容器底部的压力相同，液体对容器底部的压力加上容器的重力即桌面受到的压力，所以容器对桌面的压力大小关系为F甲＝F乙＝F丙故C正确。故选：C。
点睛：根据阿基米德原理判断物体受到的浮力大小关系；利用浮沉条件判断物体密度与水的密度大小关系；根据阿基米德原理可知，物体受到的浮力等于物体排开液体的重力；利用p＝ρgh判断容器底受到水的压强关系。
6、C
【解析】
由甲和乙的运动图象可知，都是一条过原点的直线，说明甲和乙都是做匀速直线运动的；
从图中可知甲在2s的时间内运动的距离是10m，故A、B两点的距离是10m，甲的速度v甲==5m/s，乙在2s的时间内运动的距离是6m，乙的速度v乙==3m/s，
t=0时，乙物体在B处，t=2s时甲物体也经过B处，由题意可得甲乙相差的路程： s乙=v乙t=3m/s×2s=6m，设经过时间t1甲追上乙，由题意可知s乙+v乙t1=v甲t1，6m+3m/st1=5m/st1，t1=3s，BC间距离sBC= v甲t1=5m/s×3s=15m。
7、A
【解析】
A中锯木头时，是通过做功的方法改变物体内能的，故A正确；而BCD都是通过热传递的方法改变物体内能的．
二、填空题（本大题7小题，共21分）
8、1.5×105 75
【解析】
水龙头处水的深度：h＝h1﹣h2＝23m﹣8m＝15m，
打开阀门时，水对手指的压强：p＝ρgh＝1.0×103kg/m3×10N/kg×15m＝1.5×105Pa，
由p＝可得，手指受到的压力：F＝pS＝1.5×105Pa×5×10﹣4m2＝75N。
9、15 倒立 幻灯机
【解析】
平行于主光轴的光线经凸透镜折射后会聚到主光轴上一点，这点是凸透镜的焦点，
焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是15cm．2f＞u＞f，成倒立、放大的实像．利用这一成像原理可以制成幻灯机．
10、2×1030
【解析】
地球形成的黑洞的密度约为：
11、S 增强 1
【解析】
试题分析：根据安培定则，电磁铁的下端是N极，上端是S极．当车速增大时，Rx的阻值减小，电路中的电流增大，电磁铁的磁性增强．电路中的电流为1A时，R0两端的电压，Rx两端的电压，Rx的阻值．
考点：电磁现象 欧姆定律
12、搓搓手 慢慢给手上哈气
【解析】
改变物体内能有两种方式：做功和热传递，所以要使手的内能增加，温度升高，可以有两种不同的途径，一是搓搓手，即利用做功的方法；二是慢慢给手上哈气，利用热传递的方法。
13、900 80％
【解析】
由图像可知，绳子股数n=3，绳子自由端移动的距离，拉力做功为 ，功率，滑轮组的机械效率为 。
14、3；等于
【解析】
因为平面镜成的像到镜的距离与物到镜的距离相等，小刚离镜1.5m，他的像离镜也应是1.5m，所以像离小刚3m；
又因为不论物离镜远还是近，像与物大小都相同，小刚身高1.75m，像高也是1.75m．
故答案为3；等于．
三、作图题（共7分）
15、图
【解析】
试题分析：作力的示意图要注意力的三要素：力的大小、方向、作用点。作用点在木块的重心，重力方向竖直向下，用G表示。力的末端加箭头。支持力方向垂直于斜面向上。用F表示。
【考点定位】力学作图
16、
【解析】
试题分析：光从空气中斜射到水面，在水面上发生折射的同时也发生了反射，利用光的反射规律、折射规律即可作出对应的反射光线和折射光线．过入射点O做法线ON，从而确定了入射光线位于法线的左侧，并确定了入射角的大小．然后利用光的反射规律做出对应的反射光线OB．
光从空气斜射入水中，所以折射角小于入射角，由此可以做出对应的折射光线OC．
考点：本题考查作光的反射光路图、作光的折射光路图
点评：做光路图时，要注意实线和虚线，光线要画箭头等细节，若告诉了入射角的大小，一定要标出反射角的大小．
17、
【解析】
支持了的作用点物体上，方向竖直向上，过力的作用点，沿力的方向画一条箭头的线段，并用F表示，如图
四、实验题（本大题共5小题，共20分）
18、8.0同一高度照相机能远视
【解析】
(1)平行于主光轴的光线经凸透镜后会聚在主光轴上一点，这点是凸透镜的焦点。焦点到光心的距离是凸透镜的焦距；光具座的分度值为1cm，则凸透镜的焦距是8.0cm.
实验前应先调节光具座上烛焰、透镜和光屏三者的中心在同一高度，这样可使像成在光屏的中央；
(2)如图，物距大于像距，且恰能在光屏上看到清晰的像，说明物距大于2倍焦距，则此时成倒立、缩小的实像，应用于照相机。
因为光的折射中光路是可逆的,保持凸透镜的位置不变,将光屏与蜡烛的位置对调,则物距等于原来的像距(即在焦距和2倍焦距之间)，成倒立、放大的实像，即在光屏上能看到清晰的像。
(3) 从水透镜中抽出适量的水后，对光线的会聚能力减弱，发现烛焰的像再次变得清晰，说明水透镜原来“戴上”的是具有会聚作用的凸透镜，由于凸透镜可用来纠正远视眼，所以该同学戴的是远视眼镜。
19、晶体 高于 固液共存 沸腾
【解析】
（1）由图乙可知，物质在熔化过程中不断吸收热量，温度保持不变，故该物质是晶体；若继续熔化周围的温度应高于该物质熔点，有了温度差，才会发生热传递； 物质在第5min时处于熔化过程中，所以物质处于固液共存状态．
（2）如图，BC段是物质的熔化过程，CD段是液态，DE段是物质的沸腾过程．
20、78 2.6×101 不能 弹簧测力计分度值太大，测不出浮力 C
【解析】
（1）由图可知，石块质量：m=50g+20g+5g+1g=78g，石块的密度ρ==2.6g/cm1=2.6×101kg/m1；
（2）石块浸没在盐水与水中时受到的浮力之差ΔF浮=（ρ盐水-ρ水）gV=（1.1×101kg/m1-1×101kg/m1）×10N/kg×10×10-6m1=0.01N，弹簧测力计的分度值是0.2N，浮力之差小于弹簧测力计的分度值，由该弹簧测力计测出石块受到的浮力是相等的，因此实验得出了错误的结论；
（1）石块的重力G=F1，石块的体积V=V2-V1，石块的密度ρ=，
石块受到的浮力F浮=F1-F2，石块排开液体的体积V排= V2-V1，根据阿基米德原理得到液体的密度ρ液=，所以小石块和陈醋的密度都能测出．
21、质量 A 1.2×103
【解析】
根据c=可知实验中应该控制不同物质的质量相同，所以必须取质量相等的A. B两种液体；根据如图乙,A、B两种液体的温度随加热时间变化的图象可知,加热相同的时间即吸收相同的热量,A升温：30℃−10℃=20℃,B升温：50℃−10℃=40℃,可知 A的吸热能力更强;若加热过程中无热量损失,已知A的比热容为2.4×103J/(kg⋅℃),B升温是A升温的2倍,根据c=，在吸热热量Q与质量m相同的条件下，比热容与升高的温度成反比，则B的比热容为：×2.4×103J/(kg⋅℃)=1.2×103J/(kg⋅℃)。
22、中点 C 大于
【解析】
①把质量分布均匀的杠杆中点置于支架上，杠杆的重心通过支点，消除杠杆自重对杠杆平衡的影响；
②如图1所示，是已经平衡的杠杆，若在两侧的钩码下再各增加一个相同的钩码，根据杠杆的平衡条件，左侧，3G×2l＝6Gl，右侧，2G×4l＝8Gl，
A、左侧钩码下再增加一个相同的钩码，4G×2l＝8Gl＝8Gl，故杠杆能重新平衡；
B、右侧钩码向左移动1个格，2G×3l＝6Gl＝6Gl，故杠杆会重新平衡；
C、左侧钩码向左移动1个格，3G×3l＝9Gl≠8Gl，故杠杆不会重新平衡．
③根据杠杆的平衡条件，所以4G×2l＝F×4l，F＝2G=1N，因为拉力的力臂小于4l，所以F＞1N．
五、计算题（本大题共2小题，共13分）
23、（1）22Ω；（2）3.36×105J；（3）42.4%．
【解析】
（1）养生壶正常工作时通过的电流：I＝＝10A；
养生壶的电阻：R＝＝22Ω；
（2）壶中水的质量：m＝ρV＝1.0×103kg/m3×1×10-3m3＝1kg，
养生壶中水吸收的热量：Q吸＝cm（t-t0）＝4.2×103J/（kg•℃）×1kg×（100℃-20℃）＝3.36×105J；
（3）加热6分钟消耗的电能：W＝Pt＝2200W×6×60s＝7.92×105J，
壶的加热效率：η＝≈42.4%．
答：（1）养生壶的电阻是22Ω；
（2）养生壶中的水吸收的热量是3.36×105J；
（3）壶的加热效率是42.4%．
24、（1）1.68×106J （2）1.68×107J （3）10%
【解析】
（1）水吸收的热量Q吸=cm(t−t0)=4.2×103J/(kg⋅℃)×5kg×(98℃−18℃)=1.68×106J，
（2）木炭完全燃烧放出的热量Q放=qm=3.36×107J/kg×0.5kg=1.68×107J；
（3）烧水的效率η=×100%=×100%=10%．
六、综合能力题（本大题共3小题，共18分）
25、见解析
【解析】
（1）功率是表示做功快慢的物理量，通常有两种比较做功快慢的方法：①控制时间，比较做功的多少。②控制做功的多少，比较时间。小芳和老王做功的多少和做功所用的时间都不同，无法比较它们做功的快慢，即无法比较它们功率的大小。所以不同意甲、乙的观点吗，依据是它们做功的多少和做功所用的时间都不同。
（2）要测量对西瓜做功的功率，可根据P===计算功率。需要测量西瓜的质量m、楼的高度h、搬西瓜所用的时间t，所需实验器材：称（因西瓜质量比较大，无法使用天平测量其质量）、皮尺、秒表，为了方便提起西瓜，还需要绳子和可忽略质量的塑料袋。
①实验步骤：a.用称测量出西瓜的质量记为m；b.用皮尺测量出一楼到二楼的高度记为h；c.将西瓜用塑料袋装起来，将绳子的一端从二楼放下，系到塑料袋上。然后到二楼将西瓜提上去，同时用秒表计记录提西瓜所用时间，记为t。
②对西瓜做功功率的表达式P===。
26、增大 2N 1920J
【解析】
（1）由甲图可知，R1与R2并联，电流表测干路总电路。由乙图可知，当R1受到的压力从0N增加到3N的过程中，R1的阻值在减小，则通过R1的电流会增大；R2是定值电阻，则通过R2的电流不变。所以干路电流等于两支路电流之和也在增大，即电流表示数增大。
（2）通过R2的电流为I2===0.4A，当电流表示数为I=0.6A时，通过R1的电流为I1=I-I2=0.6A-0.4A=0.2A，此时压敏电阻的阻值为R1===40Ω，对照乙图可知，此时压敏电阻R1受到的压力为2N。
（3）R2连续工作10min产生的热量为Q===1920J
27、 0.6 10～50 Ω
【解析】
（1）由题知，灯泡的额定电压和额定功率，由可得灯泡电阻：
；情形①中，闭合S1和S3、断开S2时，R1与串联虚线框部分串联，由计算此时电路的总电阻：，因串联电路中总电阻等于各分电阻之和，且R1接入电路的阻值为10Ω，所以，此时R1与R2串联；情形②中，闭合S1和S2、断开S3，虚线框部分、灯泡、R1串联，电压表测R1两端两端电压，电流表测电路中电流，此时灯泡与虚线框部分的总电压：，此时灯泡与虚线框部分接入电路的总电阻值：，由①②两种情形知，电阻R2即要在闭合S3时连入电路，又要在闭合S2时与灯串联，由此可知R2的位置如图所示：
（2）闭合S1和S2，断开S3，R2、灯泡、R1串联，当滑动变阻器两端电压最大时，电路中电阻最大，电流最小时，灯泡功率最小，此时R2两端电压：，
灯泡两端电压：，由 可得灯泡的最小功率：；
（3）由图可知，当闭合所有开关时，R2、R3连入电路中，电压表量程为0～15V，电流表量程为0～0.6A，为保证电路安全，电路中电流最大0.6A，此时滑动变阻器连入阻值最小，，当电压表示数为15V时，滑动变阻器连入阻值最大，由串联电路特点知，此时电路中的电流：
，所以滑动变阻器连入的最大值为：
，所以滑动变阻器接入电路的阻值范围为：10Ω～50Ω．
故答案为 (1). (2). 0.6 (3). 10～50 Ω
【点睛】本题考查了串联电路特点、欧姆定律公式和电功率公式的应用，关键是通过计算，根据电路特点判断R2所在的位置．
