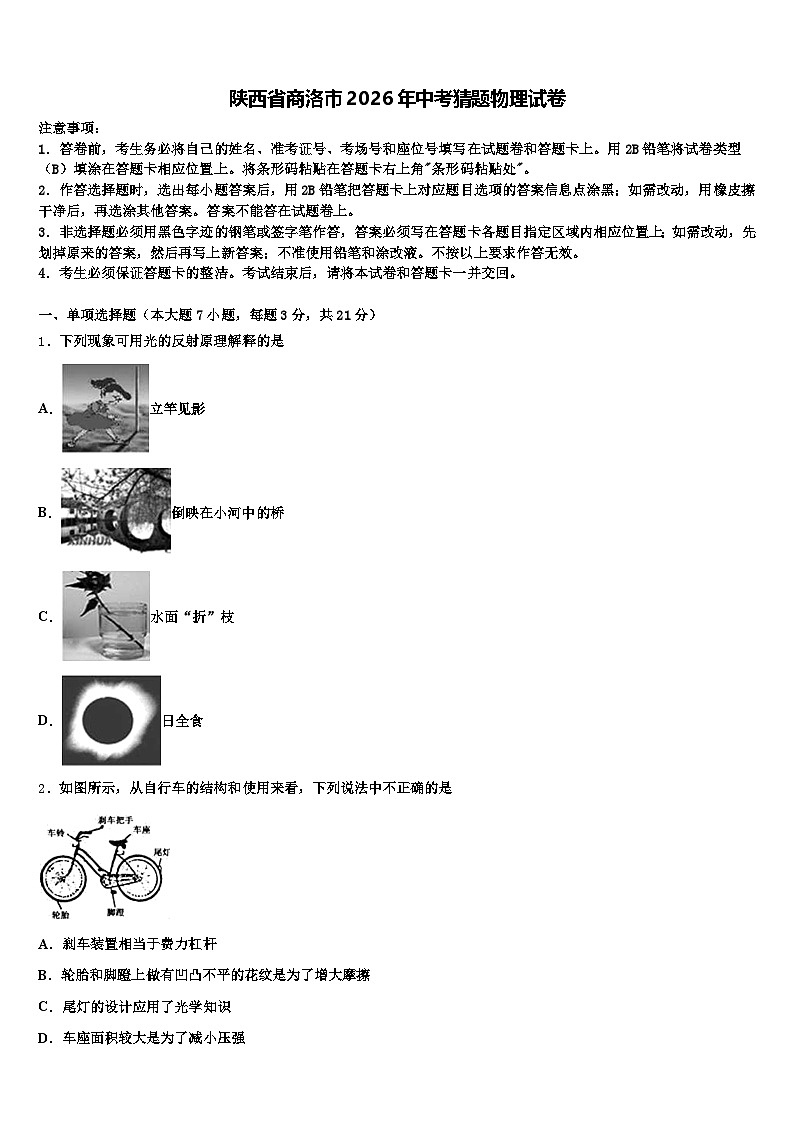

陕西省商洛市2026年中考猜题物理试卷（含答案解析）

这是一份陕西省商洛市2026年中考猜题物理试卷（含答案解析），共18页。试卷主要包含了考生必须保证答题卡的整洁，下列实例中，为了减小摩擦的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．下列现象可用光的反射原理解释的是
A．立竿见影
B．倒映在小河中的桥
C．水面“折”枝
D．日全食
2．如图所示，从自行车的结构和使用来看，下列说法中不正确的是
A．刹车装置相当于费力杠杆
B．轮胎和脚蹬上做有凹凸不平的花纹是为了增大摩擦
C．尾灯的设计应用了光学知识
D．车座面积较大是为了减小压强

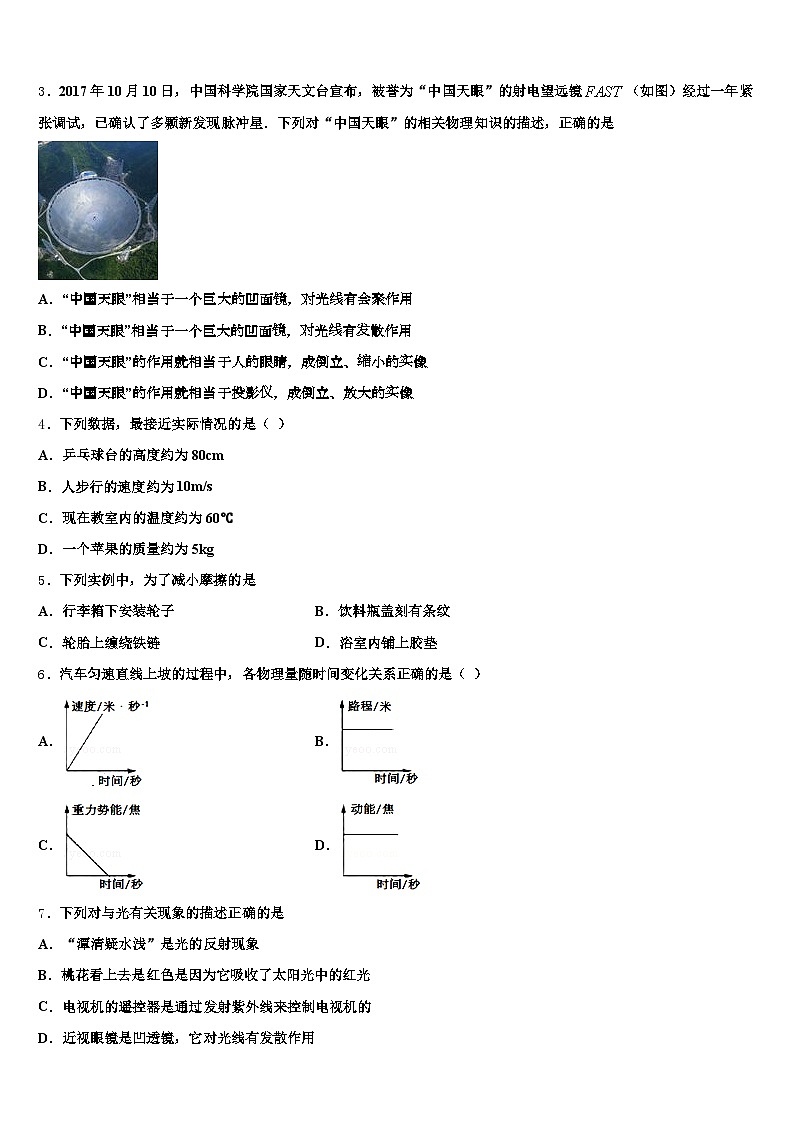

3．2017年10月10日，中国科学院国家天文台宣布，被誉为“中国天眼”的射电望远镜（如图）经过一年紧张调试，已确认了多颗新发现脉冲星．下列对“中国天眼”的相关物理知识的描述，正确的是
A．“中国天眼”相当于一个巨大的凹面镜，对光线有会聚作用
B．“中国天眼”相当于一个巨大的凹面镜，对光线有发散作用
C．“中国天眼”的作用就相当于人的眼睛，成倒立、缩小的实像
D．“中国天眼”的作用就相当于投影仪，成倒立、放大的实像
4．下列数据，最接近实际情况的是（ ）
A．乒乓球台的高度约为80cm
B．人步行的速度约为10m/s
C．现在教室内的温度约为60℃
D．一个苹果的质量约为5kg
5．下列实例中，为了减小摩擦的是
A．行李箱下安装轮子B．饮料瓶盖刻有条纹
C．轮胎上缠绕铁链D．浴室内铺上胶垫
6．汽车匀速直线上坡的过程中，各物理量随时间变化关系正确的是（ ）
A．B．
C．D．
7．下列对与光有关现象的描述正确的是
A．“潭清疑水浅”是光的反射现象
B．桃花看上去是红色是因为它吸收了太阳光中的红光
C．电视机的遥控器是通过发射紫外线来控制电视机的
D．近视眼镜是凹透镜，它对光线有发散作用

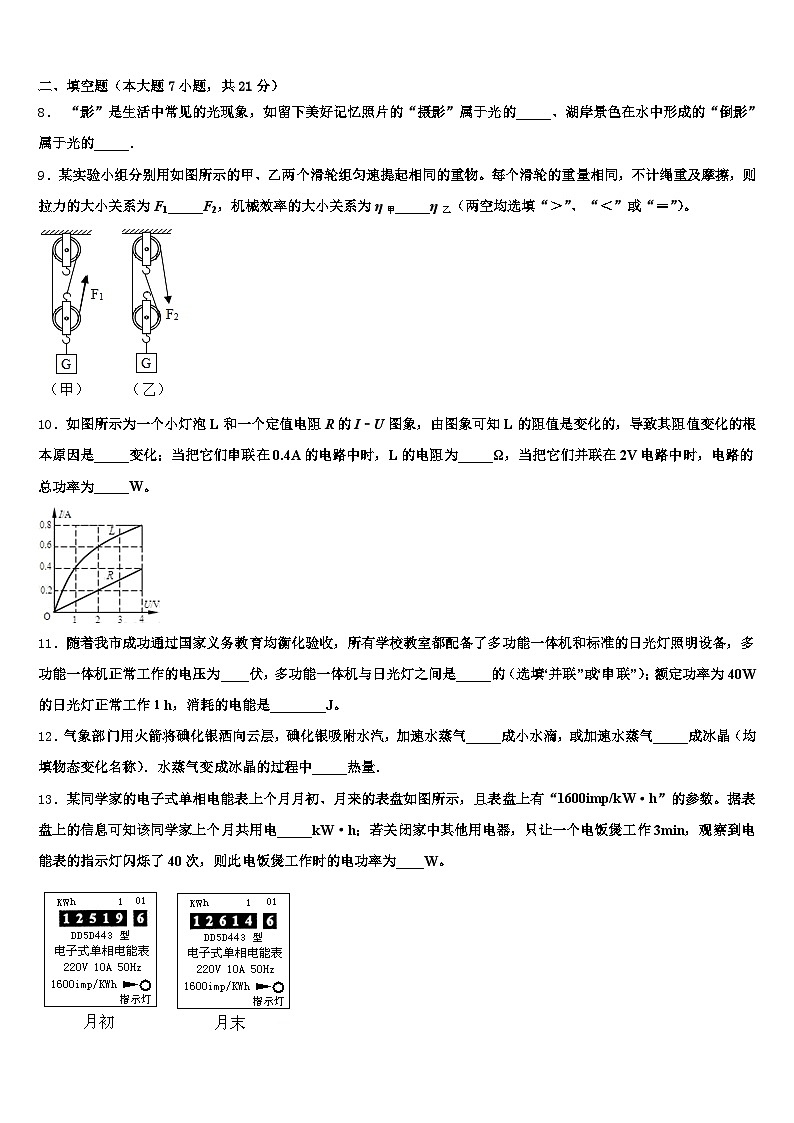

二、填空题（本大题7小题，共21分）
8． “影”是生活中常见的光现象，如留下美好记忆照片的“摄影”属于光的_____、湖岸景色在水中形成的“倒影”属于光的_____．
9．某实验小组分别用如图所示的甲、乙两个滑轮组匀速提起相同的重物。每个滑轮的重量相同，不计绳重及摩擦，则拉力的大小关系为F1_____F2，机械效率的大小关系为η甲_____η乙（两空均选填“＞”、“＜”或“＝”）。
10．如图所示为一个小灯泡L和一个定值电阻R的I﹣U图象，由图象可知L的阻值是变化的，导致其阻值变化的根本原因是_____变化；当把它们串联在0.4A的电路中时，L的电阻为_____Ω，当把它们并联在2V电路中时，电路的总功率为_____W。
11．随着我市成功通过国家义务教育均衡化验收，所有学校教室都配备了多功能一体机和标准的日光灯照明设备，多功能一体机正常工作的电压为____伏，多功能一体机与日光灯之间是_____的（选填“并联”或“串联”）；额定功率为40W的日光灯正常工作１h，消耗的电能是________J。
12．气象部门用火箭将碘化银洒向云层，碘化银吸附水汽，加速水蒸气_____成小水滴，或加速水蒸气_____成冰晶（均填物态变化名称）．水蒸气变成冰晶的过程中_____热量．
13．某同学家的电子式单相电能表上个月月初、月来的表盘如图所示，且表盘上有“1600imp/kW·h”的参数。据表盘上的信息可知该同学家上个月共用电_____kW·h；若关闭家中其他用电器，只让一个电饭煲工作3min，观察到电能表的指示灯闪烁了40次，则此电饭煲工作时的电功率为____W。
14．小李家的电饭煲铭牌模糊不清，为了测其额定功率，他关掉家里其它用电器，让电饭煲正常工作1min，观察发现家里标有3000r/kW•h的电能表转盘转了50转，小李很容易计算出了电饭煲的额定功率；如果在用电高峰时，电饭煲两端的实际电压是额定电压的90%，则电饭煲工作1小时消耗的电能是_____kW•h．（设电阻丝电阻恒定）
三、作图题（共7分）
15．在图中画出静止在地面上的物体所受支持力的示意图．
16．如图所示，鱼缸底部射灯A发出一束光AO射向水面，画出折射光线的大致方向
（_________）
17．在如图所示的通电螺旋管旁有一静止磁体，请标出电源的正极和螺旋管磁感线的方向．
（_____）
四、实验题（本大题共5小题，共20分）
18．如图甲所示是测量定值电阻Rx阻值的实验电路，器材可以满足实验要求．
(1)同学们按照电路图正确连接电路后，闭合开关，改变电阻Rx两端的电压进行了三次测量，其中第二次实验中电流表的示数如图乙所示，请将表格中的实验数据补充完整．
(2)同学们又设计了两种测量方案，方案中定值电阻的阻值为R1．
①方案一：闭合开关S，如果电压表V1和V2的读数分别为Ul和U2，则电阻Rx的阻值表达式为Rx=__________________．扬州大学附属中学东部分校姜雪峰编制
②方案二：电路中Rx≠R1，将S接到a，读出电流表的示数I1；再将S接到b，读出电流表的I2；由I1R1= I2Rx可得Rx=I1R1/I2．请判断结果是否正确并简要说明理由：____________________________
19．在“探究平面镜成像特点”实验中：
（1）用玻璃板代替平面镜是为了便于_________．
（2）实验中，在玻璃板前放置棋子A，将棋子B放在玻璃板后并移动，在玻璃板的_________（选填“A”或“B”）侧观察，直到B与A的像完全重合，这说明像与物_________．
（3）实验过程中如果将棋子A以5cm/s的速度靠近玻璃板，则它的像将以_________m/s的速度靠近A．
20．如右图是探究平面镜成像特点的实验装置图，人站在竖直的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖直在玻璃板后移动，直至蜡烛B与蜡烛A的像完全重合。
（1）人在蜡烛A的同侧看到烛焰的像是光的_____（填“反射”或“折射”）现象形成的。
（2）移去蜡烛B，在其原来位置放一光屏，光屏上不能呈现蜡烛A的像，说明_____。
（3）实验时，将蜡烛A逐渐远离玻璃板，它的像将_____（填“远离”或“靠近”）玻璃板，像的大小将_____（填“变大”、“变小”或“不变”）。
21．某学习小组进行“探究杠杆的平衡条件”实验．
实验前，发现杠杆左高右低，这时应将平衡螺母向 （选填“左”或“右”）调节，使杠杆在水平位置平衡．调节杠杆平衡后，在不同的位置挂不同数量的钩码，使杠杆重新平衡，得到如表中的实验数据：
分析实验数据得到两种结论：①F1+l1=F1+l1；②F1l1=F1l1．你认为正确的是第 （选填“①”或“②”）种结论，实验4中的阻力臂是 cm．如图甲所示，在杠杆的左端10cm处挂1个50g的钩码，而在杠杆的右端10cm处用弹簧测力计竖直往下拉，使杠杆在水平位置平衡，这时测力计的读数F= N；如果测力计沿图中虚线方向向下拉，使杠杆在水平位置平衡，则测力计读数F′ F（选填“＞”、“＜”、“=”），g取10N/kg．杠杆在图乙的水平位置平衡后，用手使杠杆缓慢地转过一个角度（如图丙）后松手，杠杆 （选填“能”或“不能”）保持静止．
22．小明小组在测量滑轮组机械效率实验中，利用如图所示的滑轮组进行了4次测量，测得数据如下表所示．
（1）实验中应竖直向上_____拉动弹簧测力计．
（2）第4次实验测得弹簧测力计示数如图，是_____N，机械效率η＝_____%．
（3）比较第_____次实验，小组同学发现：同一滑轮组的机械效率与重物被提升高度无关；比较第3、4次实验数据可知，同一滑轮组，_____越大，机械效率越高：第4次拉力做的额外功与第3次相比_____（增大减小/不变）．
（4）在测拉力时，某同学觉得很难使测力计做匀速直浅运动，不便于读数，就让测力计处于静止状态时读数，测得的机械效率与实际相比_____（选填“偏大”、“偏小”或“不变”）．
（5）小强小组也按正确方法操作测量滑轮组的机械效率，如图是他实验中的情景，下表是他记录的一组数据．根据计算进行比较，发现表中数据的不合理之处是_____
五、计算题（本大题共2小题，共13分）
23．在图甲所示电路中，电源电压恒为9V，灯泡L的额定电压为6V，通过灯泡L的电流I与灯泡两端的电压U的关系如图乙所示，求：灯泡的额定功率；灯泡正常发光时，滑动变阻器接入电路的阻值；
24．当下有一种流行的平衡车，它的内部其实是一个带多种压力传感器的电动机，外形如图．动力系统的电动机工作时电压U=36V，电流I=2A,电阻R=3Ω．当平衡车以3m/s的速度匀速前进时，求：
（1）电动机机械功率
（2）电动机机械效率
（3）平衡车受到的阻力．
六、综合能力题（本大题共3小题，共18分）
25．某小组同学在学习完“大气压强”之后，通过上网查阅资料得到了两张表格如下：
表一大气压与海拔高度的对照表
表二水的沸点与大气压的对照表
根据对资料中信息的分析，回答以下问题：
①海拔高度越高，大气压越________（选填“大”或“小”），且随着海拔高度的增大，大气压值的变化越来越________（选填“快”或“慢”）．
②水的沸点与大气压之间的关系是________．
③在海拔8848米的珠穆朗玛峰顶上，水的沸点大约是________℃．
26．阅读材料，回答问题。
手术时，需要利用电磁血流计来检测血流速度和血流量（血流量指单位时间内通过血管横截面的血液体积），其示意图如图所示，使用时，将血管（圆柱形）放置于两磁极之间，两金属电极a、b与血管壁接触，就会有微弱电流流过仪表显示出血流速度。
某实验小组用电磁血流计研究血管中血流速度与n的关系。n为病人心脏血管横截面积与正常人心脏血管横截面积的比值，测得病人心脏主动脉血管内血液匀速流动的速度v与n的数值如下表。
研究表明，血管内血流速度会随血管横截面积的变化而变化，且血液匀速通过血管时，受到的阻力f与血液的流速v成正比，即f=kv，k为常数，血管横截面积越小，血液流速越快，受到的阻力越大，心脏的负担就越重。
某次测量时，仪表显示电流为2mA，电路中的电阻为100Ω，ab间电压为________V，电磁血流计的原理与_________（选填“电磁铁”、“电动机”、“发电机”）的原理相似，利用电磁流量计_________（选填“可以”或“不可以”）测量某食用油管道中油的流量。心脏主动脉血管的横截面积变化时，心脏推动血液流动的功率P随n的变化而变化。若当n=1时，心脏推动血液流动的功率P=P0，则当n = 0. 25时，心脏推动血液流动的功率P=____________。
27．人们对自我保健越来越关注．图甲为某品牌足浴盆及相关参数．其内部电路可分为工作电路和控制电路两部分（如图乙所示）．闭合总开关S，当足浴盆有水注人到一定量时压控开关S1，S2就会自动闭合，此时R1、R2会同时工作，加热至40℃时，控制电路中的电磁铁会将衔铁吸合，自动进入保温模式．
图乙的工作电路中，处于保温状态时，工作的电阻是_____．压控开关S1的作用是防止_____，达到保护电路的目的．控制电路中电磁铁线圈的电阻为100欧，为电磁铁供电的电池电压为6伏，Rx为热敏电阻，阻值随温度变化关系可由图丙中的某条曲线表示．当线圈中的电流大于或等于20毫安时，控制电路中继电器的衔铁被吸合，则Rx阻值随温度变化的曲线为图丙中的_____．求R2的阻值___________在一次使用过程中，加热时间为5分钟，保温时间为20分钟，则整个过程中消耗了多少电能？____--
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
A. 立竿见影中的影子是由光的直线传播形成的，故A不符合题意；
B. 倒映在小河中的桥是平面镜成像现象，由光的反射形成，故B符合题意；
C. 水面“折”枝是由于光从水中斜射入空气中时发生折射而形成的，故C不符合题意；
D. 日全食是由于月球运动到太阳和地球之间，三者成一直线时，月球挡住了太阳射向地球的光线而形成的，即由光的直线传播形成，故D不符合题意。
2、A
【解析】
刹车装置在使用过程中，动力臂大于力臂，是省力杠杆，故A错误；
轮胎和脚蹬上做有凹凸不平的花纹，是通过增大接触面的粗糙程度来增大摩擦的，故B正确；
尾灯的设计是利用互成直角的平面镜，当光无论从哪个方向射过来经两次反射后总会按原方向返回，应用了光学知识，故C正确；
车座面积较大是通过增大受力面积来减小压强的，故D正确。
3、A
【解析】
AB.因为中国天眼相当于一个凹面镜，凹面镜对光线有会聚作用，故A正确，B错误；
C.人的眼睛相当于凸透镜，而中国天眼相当于一个凹面镜，故C选项错误；
D.投影仪相当于一个凸透镜，而中国天眼相当于一个凹面镜，故D选项错误．
故选A．
4、A
【解析】
试题分析：中学生的身高在160cm-170cm，乒乓球台的高度大约是中学生身高的一半，是80cm-85cm，故A符合实际；人正常步行的速度约为1m/s，题中所给数据大的太多，故B不符合实际；人体感觉舒适的温度在23℃左右，故C不符合实际；一个苹果的质量约为0.15kg，故D不符合实际；应选A．
【考点定位】常见数据的估测
5、A
【解析】
A. 行李箱下的轮子，是用滚动代替滑动来减小摩擦力，故符合题意；
B. 饮料瓶盖上的条纹，在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故不符合题意；
C. 雪天轮胎绕上链条，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故不符合题意。
D. 浴室内的胶垫，在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故不符合题意。
6、D
【解析】
匀速直线，A中的速度时间图像应该是一条平行于时间轴的水平线，A错，而B中路程时间图像水平线表示路程不变是静止，B错，上坡过程，高度升高重力势能和重力和高度有关，重力势能变大,C图像描述的是重力势能变小，C错，动能和质量速度有关，而质量速度都没有变化因此动能不变，D对
7、D
【解析】
A. 潭清疑水浅”是由于光的折射引起的，光从水中射向空气中时由于折射角大于入射角，看起来水底好像变浅了，故A错误；
B. 不透明物体的颜色是由它反射的色光的颜色决定，桃花呈现是红色是因为它反射了太阳光中的红、而把其他颜色的光全部吸收，故B说法错误；
C. 电视机的遥控器通过发出不同的红外线来实现对电视机的遥控，故C说法错误；
D. 近视眼是由于眼睛对光的汇聚能力过强，从而使像成在视网膜前边，所以近视眼镜是对光线有发散作用的凹透镜，故D说法正确，符合题意。
二、填空题（本大题7小题，共21分）
8、折射 反射
【解析】
留下美好记忆照片的“摄影”属于光的光的折射，湖岸景色在水中形成的“倒影”是平面镜成像属于光的反射．
9、＜ ＝
【解析】
（1）不计绳重及摩擦，
则拉力F＝（G物+G动），由图可知n1＝3，n2＝2，
则绳子受的拉力：F1＝（G物+G动），F2＝（G物+G动），
故F1＜F2；
（2）动滑轮重相同，提升的物体重和高度相同，根据W额＝G动h、W有用＝G物h可知，利用滑轮组做的有用功相同、额外功相同，则总功也相同，
则由η＝可知，两滑轮组的机械效率相同，即η甲＝η乙。
10、温度 2.5 1.6
【解析】
由图象可知，通过灯泡的电流随其两端电压的增大而增大，
由P＝UI可知，灯泡的实际功率变大，温度升高，同时灯丝的材料、长度、横截面积不变，
所以，导致灯泡阻值变化的根本原因是温度变化；
当小灯泡L与定值电阻R串联在0.4A的电路中时，通过小灯泡的电流IL＝0.4A，
由图象可知，L两端的电压UL＝1V，
由I＝可得，此时L的电阻：
RL＝＝＝2.5Ω；
当小灯泡L与定值电阻R并联在2V电路中时，UL′＝UR＝U＝2V，
由图象可知，通过L与R的电流分别为IR＝0.2A，IL′＝0.6A，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流：
I＝IR+IL′＝0.2A+0.6A＝0.8A，
电路的总功率：
P＝UI＝2V×0.8A＝1.6W。
11、220 并联 1.44×105
【解析】
学校电路的电压跟家庭电路的电压一样，都是220V，多功能一体机与日光灯工作时互不影响，所以是并联的；
额定功率为40W的日光灯正常工作1h，消耗的电能是：W=Pt=40W3600s=1.44J.
12、液化 凝华 放出
【解析】
试题分析：（1）人工降雨时，将碘化银洒向云层，碘化银吸附水汽，加速水蒸气发生液化现象，形成小水滴，就是雨；也可加速水蒸气发生凝华现象，形成小冰晶；
（2）水蒸气变成冰晶的过程中（即凝华过程），要放出热量；
考点：液化及液化现象；升华和凝华的定义和特点．
点评：分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识．
13、95 500
【解析】
由于电能表的读数方法是：①月末的减去月初的示数，②最后一位是小数，③单位kW•h；所以，本月消耗的电能：W=12614.6kW•h-12519.6kW•h=95kW•h=95度；
因为1600imp/（kW•h）表示每消耗1kW•h的电能，指示灯闪烁1600次，所以，指示灯闪烁40次消耗的电能是：，所以，电饭煲的实际功率是：=0.5 kW=500W。
14、0.81
【解析】
由“3000r/kW•h”知道，消耗1kW•h的电能，电能表转3000转，电能表转了50转，消耗的电能：W＝kW•h＝kW•h，
用电器的实际功率是：P＝＝1kW＝1000W，
由于电饭煲正常工作，所以电饭煲的额定功率是：P额＝1000W；
由P＝知道，所以电饭煲的电阻是：R＝＝48.4Ω，
电饭煲的实际电压是：U实＝U额×90%＝220V×90%＝198V，
电饭煲工作1小时消耗的电能是：W＝×3600s＝2.916×106J＝0.81kW。
三、作图题（共7分）
15、
【解析】
支持了的作用点物体上，方向竖直向上，过力的作用点，沿力的方向画一条箭头的线段，并用F表示，如图
16、
【解析】
过O点画出法线，光从水中斜射入空气，所以折射角大于入射角，由此可以做出对应的折射光线，如图所示：
17、
【解析】
磁体静止时，根据异名磁极相互吸引可知，靠近磁体S极的是通电螺线管的北极，即通电螺线管的右端为N极，由右手螺旋定则可知，电流由螺线管的右侧流入，则电源右侧为正极，在磁体的外部磁感线的方向是从N极到S极，如图所示：
四、实验题（本大题共5小题，共20分）
18、（1）1.51（或1.5） 3.21（或3.2） 3.18 （2）①U2R1/U1 ②该方案不正确，滑动变阻器接入电路的阻值不为1时，两种情况下RX和R1两端的电压不相等．
【解析】
（1）由图乙可知，此时电流I2=1.5A，阻值，
测量结果为：．（2）①流过电路的电流，由得Rx的阻值，②该方案不正确，因为：在串联电路中，用电器两端电压与其阻值成正比，当开关S由a拨到b时，电阻R1和RX两端的电压不相等，所以实验过程中没有保持Rx和R1两端的电压相等．故答案为（1）1.5；3.2；3.18；（2）①；②该方案不正确，两种情况下Rx和R1两端的电压不等．
19、确定像的位置 A 大小相等 0.1
【解析】
（1）实验时选择透明的玻璃板，能同时观察到像和代替蜡烛A的蜡烛B，便于确定像的位置；
（2）在竖立的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前侧（A侧）观察，直至它与蜡烛A的像完全重合，B与A的像完全重合，这说明像与物的大小相等；
（3）实验过程中如果将棋子A以5cm/s的速度靠近玻璃板，则它的像将以5cm/s的速度靠近玻璃板，像靠近A的速度是：5cm/s+5cm/s＝10cm/s＝0.1m/s．
20、反射 平面镜所成的像是虚像 远离 不变
【解析】
（1）平面镜成像的实质是光的反射现象；
（2）实像能成在光屏上，而虚像不能成在光屏上，所以据此即可判断；
（3）物体在平面镜中成虚像，物像大小相等，物像连线与镜面垂直，物像到平面镜的距离相等。
【详解】
（1）平面镜成的是虚像，是光的反射形成的，因此，眼睛在A侧看到的蜡烛的像是由光的反射形成的；
（2）由于平面镜所成的像是虚像，所以移去蜡烛B，并在其位置上放一光屏，则光屏上不能接收到蜡烛A的火焰的像。
（3）物像到平面镜的距离相等，因此若将蜡烛A远离玻璃板时，则像将远离玻璃板移动；
平面镜中的像的大小跟物体大小有关，跟物体到平面镜的距离无关，所以物体靠近平面镜，像也靠近平面镜，像的大小不变。
本题考查学生实际动手操作实验的能力，并能对实验中出现的问题正确分析，探究平面镜成像特点的实验是中考出题的一个热点，本题围绕这个探究过程可能遇到的问题，解决办法，合理的思考和解释来考查同学的。
21、（1）左；（1）②；5；（3）1；＞；（4）能
【解析】
（1）由题意可知，当杠杆静止时，杠杆左端偏高，右端偏低，故平衡螺母需向左调节；
（1）经过1、1、3组实验得出杠杆的平衡条件为F1l1=F1l1；由杠杆的平衡条件得，实验4中的阻力臂是L1=F1L1/F1=（1N×10cm）/8N=5cm；
（3）根据杠杆的平衡条件得，测力计的读数F1=F1L1/L1=（10cm×1×0.05kg×10N/kg）/10cm=1N；当向右倾斜拉时，阻力和阻力臂都不变，动力臂变小，则动力变大；
（4）当用手转过一个角度后松手，杠杆的力臂都减小，且减小的幅度都相等则F1l=F1l1，故杠杆能平衡．
22、匀速 2.2 75.8% 1、2 提升物体的重力 增大 偏大 弹簧测力计的读数错误
【解析】
（1）实验中应该竖直向上匀速拉动弹簧测力计，此时系统处于平衡状态，测力计示数等于拉力大小；
（2）第4次实验测得弹簧测力计示数如图，分度值为0.2N，大小是2.2N；根据表格第4次实验数据，则机械效率为：；
（3）探究滑轮组的机械效率与重物被提升高度关系时，应控制其他因素不变，只改变物体被提升的高度，由表格数据可知，应比较1、2两次实验；
比较第3、4次实验数据可知，同一滑轮组提升物体的重力越大，滑轮组的机械效率越高；
根据可得第3次做的额外功：，
第4次做的额外功： ，所以第4次拉力做的额外功与第3次相比增大；
（4）在测拉力时，若让测力计处于静止状态时读数，则没有测量出绳子与机械之间的摩擦，导致拉力变小，总功变小，根据，故测得的机械效率与实际相比偏大；
（5）由表中实验数据可知：
，；
由计算结果可知，有用功大于总功，这是不可能的；由图示弹簧测力计可知，弹簧测力计分度值是0.2N，弹簧测力计所示应该是0.8N，而不是0.4N；故数据的不合理之处是弹簧测力计的读数错误．
五、计算题（本大题共2小题，共13分）
23、（1）3W；（2）6Ω
【解析】
（1）由图乙可知，当灯泡两端的电压为额定电压6V时，通过灯泡的电流I额=0.5A，则灯泡的额定功率
；
（2）灯泡正常发光时，滑动变阻器两端的电压
，
滑动变阻器接入电路的阻值：。
答：（1）灯泡的额定功率为3W；（2）灯泡正常发光时，滑动变阻器接入电路的阻值为6Ω；
24、（1） 60W（2）83.3%（3）20N
【解析】
（1）电动机的总功率：P=UI=36V×2A=72W，电动机产生热量的功率P消耗=I2R=(2A)2×3Ω=12W，电动机的机械功率：P机械=P-P消耗=72W-12W=60W；
（2）电动机的机械效率：η=×100%=×100%=×100%=×100%=83.3%；
（3）根据P====Fv得平衡车的动力：F===20N，平衡车匀速行驶时受到的阻力和动力是一对平衡力，所以平衡车受到的阻力：f=F=20N．
六、综合能力题（本大题共3小题，共18分）
25、小 慢 大气压越高，水的沸点越高 69～75之间均可
【解析】
①由表格一可知，海拔高度越高，大气压强越小；随着海拔高度的增大，大气压强的变化越来越慢；②由表格二可知：大气压强越大，水的沸点越高；③由表格可知，当海拔高度为9000m时，气压为31000Pa；而当气压为30000Pa时，水的沸点为69℃；8848 米与9000m较为接近，故此时水的沸点约为70℃．
26、0.2V 发电机 不可以 16P0
【解析】
(1)根据I=可得：
电压U=IR=2×10−3A×100Ω=0.2V；
血液流动就会有微弱电流流过仪表显示出血流速度，其原理是电磁感应，故原理与发电机原理相似。
由于电磁流量计是将血液当作导体来进行测量的，而食用油是绝缘体，因此利用电磁流量计不可以测量某食用油管道中油的流量；
(2)由f=kv和P=Fv可知,心脏推动血液流动的功率P=kv2，故P与速度的平方成正比，而n与v成反比，因此P与n的平方成反比；
故n=1时,心脏推动血液流动的功率P=P0,则当n=0.25时,心脏推动血液流动的功率P=P0==42P0=16P0.
27、R1 足浴盆中没有水也会闭合电路让电路处于工作状态 D 24.2Ω 7.5×105J
【解析】
（1）分析电路图即可得出工作电阻，压控开关可起到保护电路的作用；（2）由题意知热敏电阻随温度升高而降低，由串联电路电阻特点求出某温度下的电阻，读图即可确定变化曲线（3）利用P计算阻值；（4）根据W=Pt计算在一定时间内消耗的电能．
【详解】
（1）由题知，加热至40℃时，控制电路中的电磁铁会将衔铁吸合，自动进入保温模式，由图乙知，此时工作电路中只有R1接入电路中，即工作的电阻是；当足浴盆注入一定量水时压控开关S1才自动闭合，这样可以防止足浴盆中没有水也会闭合电路，而让电路处于工作状态，即起到了保护作用；
（2）控制电路中线圈与热敏电阻R1串联，由题知，当足浴盆中水温加热至40℃时，线圈中的电流大于或等于20毫安，电磁铁才会将衔铁吸合，说明温度升高，由欧姆定律知热敏电阻R1的阻值减小，故A、B曲线不符合题意；由串联电路特点和欧姆定律可得，当线圈中的电流等于20mA＝0.02A时，控制电路的总电阻：R总＝R1+R线圈＝，即：R1+100Ω＝，解得：R1＝200Ω，当水温达到40℃，由图丙中曲线C对应电阻为300Ω、曲线D对应电阻为200Ω，故R1阻值随温度变化的曲线为图丙中D；
（3）在工作电路两电阻并联，同时工作时为加热模式，保温模式只有R1接入电路中，根据甲中参数知：P加热＝2100W，P保温＝100W，所以，R2的功率：P2＝P加热﹣P保温═2100W﹣100W＝2000W，R2的阻值：R2＝＝24.2Ω；
（4）加热时间为5分钟，保温时间为20分钟消耗的总电能：W＝W加热+W保温＝P加热t加热+P保温t保温＝2100W×300s+100W×1200s＝7.5×105J．
实验次数
1
2
3
电压U/V
1.1
1.6
1.8
电流I／A
1.3 2
1. 56
电阻Rx／Ω
3.13
3. 21
电阻的平均值R′x／Ω
次数
动力F1/N
动力臂l1/cm
阻力F1/N
阻力臂l1/cm
1
6
5
5
6
1
5
10
10
5
3
4
15
6
10
4
1
10
8
次序
钩码所受的重力
钩码提升高度
拉力
绳端移动距离
机械效率
1
1
0.1
0.7
0.3
47.6%
2
1
0.2
0.7
0.6
47.6%
3
2
0.1
1.1
0.3
60.6%
4
5
0.1
0.3
钩码重量G（N）
钩码上升距离h（m）
测力计拉力F（N）
测力计移动距离s（m）
2
0.05
0.4
0.15
n
1.00
0.90
0.80
0.75
0.60
v/ms–1
0.180
0.200
0.225
0.240
0.300
