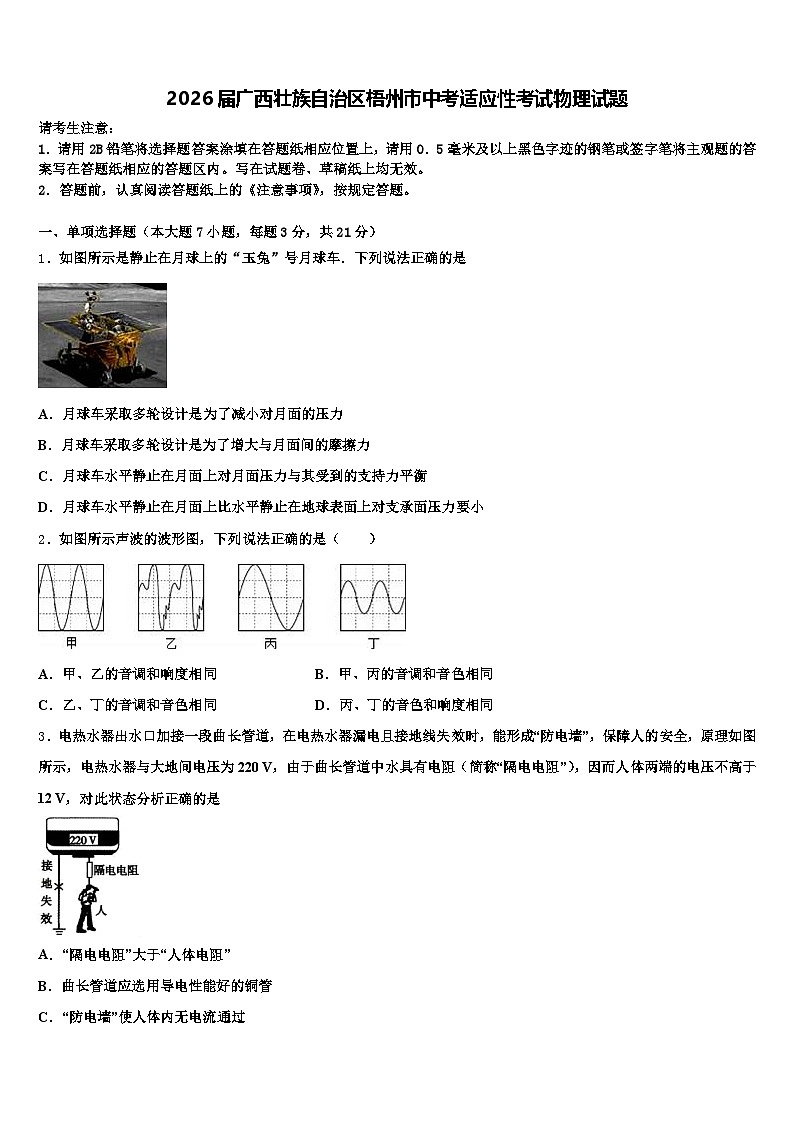

2026届广西壮族自治区梧州市中考适应性考试物理试题（含答案解析）

这是一份2026届广西壮族自治区梧州市中考适应性考试物理试题（含答案解析），共20页。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示是静止在月球上的“玉兔”号月球车．下列说法正确的是
A．月球车采取多轮设计是为了减小对月面的压力
B．月球车采取多轮设计是为了增大与月面间的摩擦力
C．月球车水平静止在月面上对月面压力与其受到的支持力平衡
D．月球车水平静止在月面上比水平静止在地球表面上对支承面压力要小
2．如图所示声波的波形图，下列说法正确的是（ ）
A．甲、乙的音调和响度相同B．甲、丙的音调和音色相同
C．乙、丁的音调和音色相同D．丙、丁的音色和响度相同

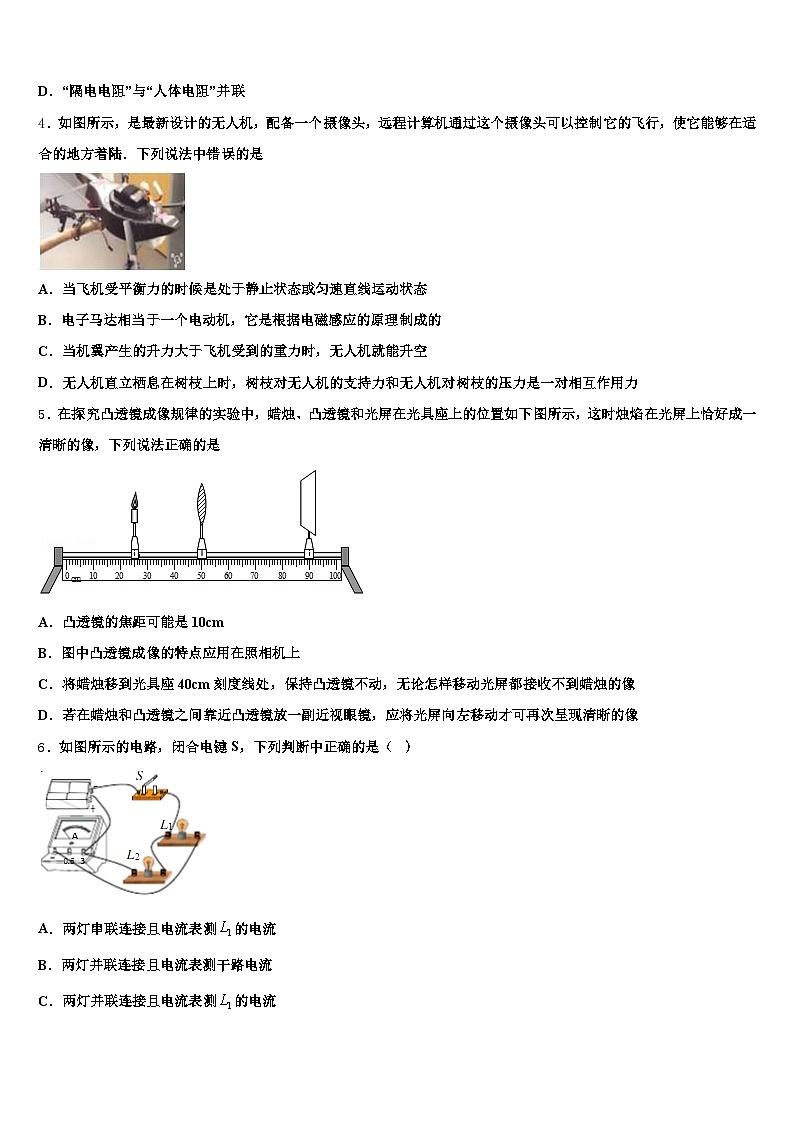

3．电热水器出水口加接一段曲长管道，在电热水器漏电且接地线失效时，能形成“防电墙”，保障人的安全，原理如图所示，电热水器与大地间电压为220 V，由于曲长管道中水具有电阻（简称“隔电电阻”），因而人体两端的电压不高于12 V，对此状态分析正确的是
A．“隔电电阻”大于“人体电阻”
B．曲长管道应选用导电性能好的铜管
C．“防电墙”使人体内无电流通过
D．“隔电电阻”与“人体电阻”并联
4．如图所示，是最新设计的无人机，配备一个摄像头，远程计算机通过这个摄像头可以控制它的飞行，使它能够在适合的地方着陆．下列说法中错误的是
A．当飞机受平衡力的时候是处于静止状态或匀速直线运动状态
B．电子马达相当于一个电动机，它是根据电磁感应的原理制成的
C．当机翼产生的升力大于飞机受到的重力时，无人机就能升空
D．无人机直立栖息在树枝上时，树枝对无人机的支持力和无人机对树枝的压力是一对相互作用力
5．在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏在光具座上的位置如下图所示，这时烛焰在光屏上恰好成一清晰的像，下列说法正确的是
A．凸透镜的焦距可能是10cm
B．图中凸透镜成像的特点应用在照相机上
C．将蜡烛移到光具座40cm刻度线处，保持凸透镜不动，无论怎样移动光屏都接收不到蜡烛的像
D．若在蜡烛和凸透镜之间靠近凸透镜放一副近视眼镜，应将光屏向左移动才可再次呈现清晰的像
6．如图所示的电路，闭合电键S，下列判断中正确的是（ ）
A．两灯串联连接且电流表测的电流
B．两灯并联连接且电流表测干路电流
C．两灯并联连接且电流表测的电流
D．两灯并联连接且电流表测的电流

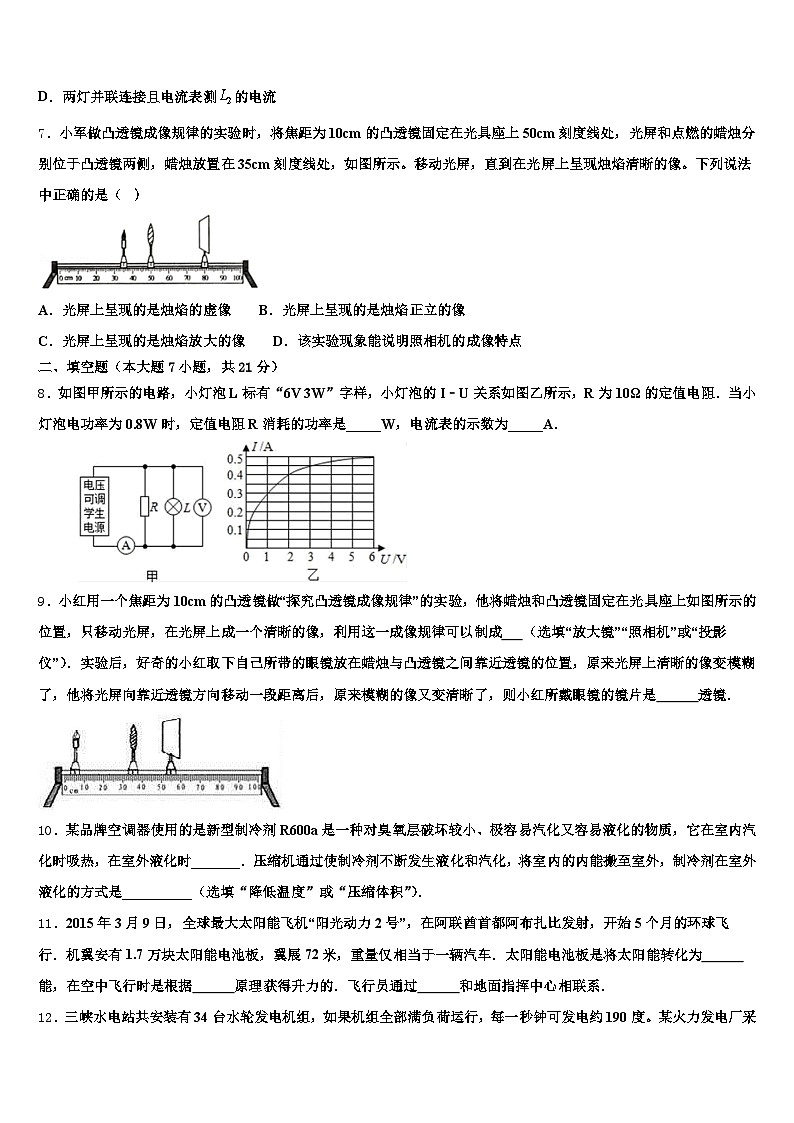

7．小军做凸透镜成像规律的实验时，将焦距为10cm的凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜两侧，蜡烛放置在35cm刻度线处，如图所示。移动光屏，直到在光屏上呈现烛焰清晰的像。下列说法中正确的是（ ）
A．光屏上呈现的是烛焰的虚像 B．光屏上呈现的是烛焰正立的像
C．光屏上呈现的是烛焰放大的像 D．该实验现象能说明照相机的成像特点
二、填空题（本大题7小题，共21分）
8．如图甲所示的电路，小灯泡L标有“6V 3W”字样，小灯泡的I﹣U关系如图乙所示，R为10Ω的定值电阻．当小灯泡电功率为0.8W时，定值电阻R消耗的功率是_____W，电流表的示数为_____A．
9．小红用一个焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验，他将蜡烛和凸透镜固定在光具座上如图所示的位置，只移动光屏，在光屏上成一个清晰的像，利用这一成像规律可以制成 （选填“放大镜”“照相机”或“投影仪”）．实验后，好奇的小红取下自己所带的眼镜放在蜡烛与凸透镜之间靠近透镜的位置，原来光屏上清晰的像变模糊了，他将光屏向靠近透镜方向移动一段距离后，原来模糊的像又变清晰了，则小红所戴眼镜的镜片是 透镜．
10．某品牌空调器使用的是新型制冷剂R600a是一种对臭氧层破坏较小、极容易汽化又容易液化的物质，它在室内汽化时吸热，在室外液化时_______．压缩机通过使制冷剂不断发生液化和汽化，将室内的内能搬至室外，制冷剂在室外液化的方式是__________（选填“降低温度”或“压缩体积”）．
11．2015年3月9日，全球最大太阳能飞机“阳光动力2号”，在阿联酋首都阿布扎比发射，开始5个月的环球飞行．机翼安有1.7万块太阳能电池板，翼展72米，重量仅相当于一辆汽车．太阳能电池板是将太阳能转化为 能，在空中飞行时是根据 原理获得升力的．飞行员通过 和地面指挥中心相联系．
12．三峡水电站共安装有34台水轮发电机组，如果机组全部满负荷运行，每一秒钟可发电约190度。某火力发电厂采用无烟煤发电，火力发电的效率是40%，三峡水电站一小时可以节约______t无烟煤（无烟煤的热值是3.6×107J/kg）。
13．气垫船是用_____的方法来减小摩擦的。滑雪时人站在滑雪板上压力并没有减小，是用_____的方法来减小压强而没有深陷雪地中去。
14．银川滨河黄河大桥4月28日正式通车，大桥全长6587米，设计时速每小时80公里，该桥最大跨度为218米，是目前世界上最大跨度的多塔连跨钢混叠合梁自锚式悬索桥。
（1）小明坐在小汽车里通过大桥，当以_____为参照物时会看到大桥的栏杆快速向后移动，
（2）若该小汽车用时6分钟通过了该桥，请计算说明该车通过大桥时，是否违反了交通规则________。
三、作图题（共7分）
15．根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极.
（______）
16．如图所示，用力F把物体压在竖直墙面上静止，画出物体所受的重力和摩擦力的示意图
（_____）
17．如图所示，小华站在自动扶梯上沿图示方向匀速上升，画出她受力的示意图．
（____）
四、实验题（本大题共5小题，共20分）
18．在探究“影响滑动摩擦力大小因素”的实验中，实验装置如图所示，选取三个相同的木块分别放在不同的接触面上，其中甲、乙两图的接触面是相同的木板，丙图的接触面是棉布．
（1）实验中用弹簧测力计拉着木块在水平木板上做_____运动．根据_____条件可知，木块所受摩擦力的大小等于弹簧测力计的示数．
（2）由_____图可以探究滑动摩擦力大小与接触面的粗糙程度关系．
19．图甲是“探究通电螺线管外围的磁场分布”的实验装置．
（1）为了使通电螺线管的磁场______，可以在螺线管中插入一根铁棒．
（2）闭合开关，小磁针A静止后的指向如图甲所示，小磁针的左端为______极．在通电螺线管四周不同位置摆放多枚小磁针后，我们会发观通电螺线管外部的磁场与______磁体的磁场相似．
（3）如图乙所示的小制作中，装置A中有磁铁和可转动的线圈，当有风吹向风扇时扇叶转动，引起灯泡发光，装置A的工作原理是______．
20．测量一个陶瓷小酒杯的密度（指图中小酒杯材料的密度）．小明实验步骤如下：
用调节好的天平测量小酒杯的质量，当天平平衡后，右盘中砝码和游码的位置如图甲所示，小酒杯的质量m为_____g。在量筒中放入适量的水，如图乙所示，读出水面所到的刻度值V1；将小酒杯浸没在量筒的水中，如图丙所示，读出水面所到的刻度值V2；小酒杯的密度为ρ酒杯＝_____kg/m1。小华在测量过程中，不用天平，只用量筒也测出小酒杯的密度。去掉步骤（1），在步骤（1）之前加上一个步骤：将小酒杯_____在量筒的水中，读出水面所到的刻度值V1．则小酒杯的密度为ρ酒杯＝_____（用V1、V2、V1来表示，水的密度为ρ水）。
21．如图所示，小明利用A、B两个容器，压强传感器（放入水中任意位置都能显示出此时该处的压强）、刻度尺和水，探究水对容器底部的压强与水的深度和水的重力大小的关系。已知两个容器的高度相同且底面积都为30cm2。小明将压强传感器放入A、B容器底，分三次缓慢倒入不同质量的水，用刻度尺测量对应水的深度，收集的数据记录在下表中。当注入180g的水后，刚好注满B容器。
（1）将表格中的空白处补充完整。
（2）分析表中数据可知：水对容器底的压强与水的深度__________；与水受到的重力大小____ （选填“有关”或“无关”）。
（拓展）完成实验后，小明将一实心球放入A容器中，实心球漂浮在水面上，水面刚好上升到容器口。将实心球全部压入水中，排出40cm3的水，则实心球的体积为___________cm3，密度为__________g/cm3。
22．在探究凸透镜成像规律的实验中，凸透镜的焦距为10cm．
（1）实验前，调节烛焰、光屏的中心位于凸透镜的___________ ，目的是_________________．
（2）如图所示，若蜡烛、凸透镜在当前位置，应向_____ （左/右）移动光屏，直到光屏上得到清晰的像．此时烛焰的像是倒立的 _________（放大/缩小）的实像，这一成像规律应用在_________（照相机/放大镜）上．
（3）现在凸透镜左侧放置一近视眼镜（图中未画出），这时需要将光屏向______（左/右）移动才能成清晰的像．
五、计算题（本大题共2小题，共13分）
23．几千年来中国的厨艺最讲究的就是“火候”二字．现在市场上流行如图所示的新型电饭锅，采用“聪明火”技术，电脑智能控温、控压，智能化控制食物在不同时间段的温度，以得到最佳的口感和营养，其简化电路如图甲所示．R1和R2均为电热丝，S1是自动控制开关．把电饭锅接入220V的电路中，在电饭锅工作的30min内，电路中总电流随时间变化的图象如图乙所示．求：
S和S1都闭合时电饭锅的电功率；电热丝R2的阻值；这30min内电饭锅产生的热量．
24．如图为“测量滑轮组机械效率”的实验装置，钩码总重为6N，竖直向上匀速拉动细绳时弹簧测力计的示数如图所示．钩码在3s内被提升0.1m．求：
（1）弹簧测力计对绳子拉力的功率；
（2）该滑轮组的机械效率．
六、综合能力题（本大题共3小题，共18分）
25．有一可以绕着O点转动的轻杆(杆的质量不计),从图所示的位置转到图上虚线的位置,在杠杆抬起时,拉力始终与杠杆垂直。在图中作出开始时重力G的力臂L。如果重物G系在轻杆的中心,抬起轻杆的过程中,拉力F最大为_____。
26．阅读短文，回答问题：
干簧管
干簧管是一种利用磁场信号来控制的线路开关器件，也叫磁控开关．常用的干簧管有单触点和双触点两种．
如图为单触点干簧管的结构示意图．其外壳是一根密封的玻璃管，管中装有两个磁性材料制成的弹性簧片电板，还灌有一种惰性气体．平时，玻璃管中的两个磁簧片触点部位是分开的（如图甲）．当有磁性物质靠近玻璃管时，在合适的磁场的作用下，管内的两个簧片的触点部位被磁化成为异名磁极就会互相吸引接触，簧片就会吸合在一起，使结点所接的电路连通（如图乙）．外磁力消失后，两个簧片由于本身的弹性而分开，线路就断开．
干簧管中的磁性材料是指铁、钴、镍等能被磁铁吸引的材料，它分为软磁性材料和硬磁性材料两种．软磁性材料是指既容易被磁化而获得磁性又很容易失去磁性的物质．硬磁性材料是指不容易被磁化而获得磁性，但一旦获得磁性又很不容易失去的物质．磁体周围的磁性材料被磁化后的极性与放置在该处的小磁针的极性相似，如我们拿一根铁棒的一端靠近或接触磁铁的N极时，这一端就会被磁化成S极，它的另一端则会被磁化成N极．
双触点干簧管类似于单刀双掷开关，它的工作原理是：没有磁场时，簧片1与簧片2接通（如图丙），当有外界磁力时，簧片1与簧片2的连接断开，簧片1与簧片3触点部位接通（如图丁），其中簧片1是公共端，簧片2是常闭接点，簧片3是常开接点．簧片中有一片是用只导电不导磁的材料做成．
干簧管外绕上能产生磁场的线圈就成了干簧继电器，当线圈通电后，管中磁性材料制成的簧片的自由端分别被磁化成N极和S极而相互吸引，因而接通被控电路．线圈断电后，干簧片在本身的弹力作用下分开，将线路切断．单触点干簧管中的磁簧片是用_____（选填“软”或“硬”）磁性材料制成的．单触点干簧管在_____（选填“断开”或“闭合”）时，磁簧片具有弹性势能．双触点干簧管的1、2、3三个簧片的对应制作材料可能是_____
A．铁、铁、铜 B．铁、铜、铁 C．铜、铁、铜 D．铁、钴、铁当条形磁铁按图1所示的方式从A移动到B，图2能反映电路中的电流随时间变化的图象是_____．
如图3为一运用干簧继电器的电路，当开关S闭合后，它的工作特点是_____
A．红灯、绿灯交替发光
B．红灯长亮，绿灯亮、灭交替
C．绿灯长亮，红灯亮、灭交替
D．红灯长亮，绿灯不亮．
27．阅读短文，回答文后的问题。
制动液
汽车制动液俗称刹车油，汽车刹车时，驾驶员踩踏板通过刹车管内的制动液把压力传递到刹车块，刹车块和车轮上的鼓轮摩擦，静止车轮转动，制动时，因摩擦产生的热量会使制动液温度升高，如果温度过高，达到沸点，制动液就会产生大量气体，造成制动失灵。制动液的沸点在遇潮吸水后会下降，因此国家规定制动液沸点不得低于140℃．要测量制动液的沸点，可以取适量制动液和一个质量为m1的铜块放入加热容器，加热至沸腾后，把铜块取出立即放入一个装有水的保温杯中，保温杯中水的质量为m2、温度为t1，等铜块和水的温度相同后，再测出水温t2，若从取出铜块到测出水温过程散失的热量为Q，铜的比热容为c1，水的比热容为c2，就可以计算得到制动液的沸点，下表为某种制动液的含水量和对应的沸点。
（1）刹车时制动液温度会升高，这是通过_____方式增加了制动液的内能。
（2）制动液沸点的表达式为t＝_____。
（3）利用表格中给出的数据，在坐标图中作出沸点与含水量的关系图象。
（_____）
（4）当含水量达到_____时，这种制动液就必须更换。
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
试题分析：月球车轮子的表面积较大，目的是在压力一定时，增大受力面积，减小压强，故AB错误；当月球车静止时，受到的重力和支持力是一对平衡力，故C错误；月球上引力系数是地球上的1/6/，球车水平静止在月面上比水平静止在地球表面上对支承面压力要小，故D正确．
考点：压力及重力与压力的区别；增大或减小摩擦的方法；减小压强的方法及其应用
2、A
【解析】
A．甲、乙的振幅和频率都相同，所以音调和响度相同，故A正确符合题意；
B．甲、丙的振幅相同，但频率不同，所以响度相同，但音调不同，故B错误不符合题意；
C．乙、丁的波形不同，所以音色不同，故C错误不符合题意；
D．丙、丁的振幅不同，所以响度不同，故D错误不符合题意；
3、A
【解析】
AD．由图可知，“隔电电阻”与“人体电阻”是串联的，且隔电电阻能够起到分压作用，当热水器漏电且接地线失效时，其金属内胆与大地间电压为220V，也就是隔电电阻与人体的总电压为220V，且两者是串联的；已知人体两端的电压不高于12V，说明隔电电阻两端电压大于220V﹣12V＝208V；由串联电路用电器两端电压与其阻值成正比可知，隔电电阻的阻值远大于人体电阻．故A正确；D错误．
BC．当热水器漏电且接地线失效时，漏电电流通过曲长管道、人体流入大地，为保证人身安全，通过人体的电流需要非常小，所以曲长管道不能采用导体材料，而应该使用绝缘材料．故BC错误；
4、B
【解析】
静止或匀速直线运动都是平衡状态，此时都会受到平衡力的作用，故A正确；电动机是利用通电导线在磁场中受力的作用的原理制成的，故B错误；机翼的上方是弧形，空气流过上方时流速大，压强小；机翼下方是平面，空气的流速小，压强大；这一压强差使飞机获得竖直向上的升力；当升力大于重力时，无人机受到的合力方向向上，无人机就会升空，故C正确；无人机直立栖息在树枝上时，树枝对无人机的支持力和无人机对树枝的压力是一对相互作用力，故D正确，故选B．
5、C
【解析】
（1）光屏上能承接到的像是实像。凸透镜成实像时，物距大于像距，成倒立缩小的实像；物距等于像距时，成倒立等大的实像；物距小于像距时，成倒立放大的实像。
（2）凸透镜成实像时，物距减小，像距增大，像变大。
（3）凹透镜对光线有发散作用，能使光线的会聚点推迟延后，可以用来矫正近视眼；根据凹透镜的作用和物远像近小的特点可判断应进行的操作。
【详解】
A、由图可知，物距u＝25cm，v＝40cm，物距u＜v，f＜25cm＜2f，解得，12.5cm＜f＜25cm，40cm＞2f，解得，f＜20cm，由以上解得可得，12.5cm＜f＜20cm，故A错误；
B、u＜v，成倒立放大的实像，与投影仪的成像原理相同，故B错误；
C、由图可知，像距v＞2f，2f＞u＞f，所以20cm＞f＞12.5cm，当将蜡烛移到光具座40cm刻度线处，此时物距u＝10cm＜f，焦点内不成像，故C正确；
D、近视眼镜的镜片为凹透镜，对光有发散作用，可使光线的会聚点推迟延后。因此，不改变眼镜和透镜的位置，要使光屏上再次呈现清晰的像，可以将光屏向远离凸透镜的方向移动适当距离，故D错误。
故选：C。
根据物距和焦距，像距和焦距能判断凸透镜成像情况：
u＞2f，成倒立、缩小的实像，2f＞v＞f。
2f＞u＞f，成倒立、放大的实像，v＞2f。
u＜f，成正立、放大的虚像。
6、C
【解析】
由图可知：电流从电源的正极出发，分两条支路：1.经电流表、灯L1，2.经L2后,与L1的电流汇合经开关S返回电源负极．所以电路中有两条电流路径,故灯L1、L2并联；故A选项错误；因电流表串联在灯泡L1所在的支路上,所以电流表测量的是L1的电流，故B选项错误，C. 选项正确．
7、C
【解析】A. 光屏上能呈现烛焰的像，说明是实像，虚像不能成在光屏上，故A错误；
B. 凸透镜成实像时，都是倒立的，成虚像时是正立的，如图成的是实像，是倒立的，故B错误；
C. 由图知，物距位于一倍到二倍焦距之间，像距大于二倍焦距，成倒立放大的实像，故光屏上呈现的是烛焰放大的像，故C正确；
D. 该实验现象能说明投影机的成像特点，而照相机利用的是成缩小实像的规律，故D错误；
故选C。
点睛：凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆。
二、填空题（本大题7小题，共21分）
8、0.4 0.6
【解析】
由电路图可知，灯泡与定值电阻并联，电流表测电路中的电流，电压表测电源的电压．
由图象可知，当灯泡两端的电压UL=2V，通过的电流IL=0.4A时，灯泡消耗的电功率:
因并联电路中各支路两端的电压相等，所以，通过定值电阻R的电流：
定值电阻R消耗的电功率：
因并联电路中干路电流等于各支路电流之和，所以，干路电流表的示数：
故答案为0.4 0.6
9、照相机；凸
【解析】试题分析：由图可知，此时物距为30cm，焦距为10cm，物距大于二倍焦距，所以成的是倒立、缩小的实像；其应用是照相机；小红取下自己所带的眼镜放在蜡烛与凸透镜之间靠近透镜的位置，原来光屏上清晰的像变模糊了，他将光屏向靠近透镜方向移动一段距离后，此时的物距是减小的，说明该眼镜对关系具有会聚作用，故是凸透镜。
【考点定位】凸透镜成像规律及其探究实验
10、放热 压缩体积
【解析】
空调器制冷时，液态的制冷剂R600a经毛细管进入蒸发器（室内机）汽化成气体，吸热；在压缩机中将气态的R600a压缩体积而液化为的液态R600a，并经冷凝器毛细管放热，将室内的热搬到室外．
11、电 流体流速大的位置压强小（流体压强与流速的关系） 电磁波
【解析】
试题分析：太阳能电池板利用太阳能得到了电能，故是将太阳能转化为成电能；由流体的压强随流动的速度增大而减小，使得飞机获得了上升的升力；由于电磁波能在真空中传播，所以飞行员是通过电磁波与地面联系的；
【考点定位】太阳能；电磁波
12、171
【解析】
由题知，三峡水电站一秒钟可发电约190度，则三峡水电站一小时可以发电：W电=190×3600kW•h=6.84×105kW•h=2.4624×1012J；火力发电的效率是40%，根据η=知，无烟煤燃烧放出的热量：Q放===6.156×1012J，根据Q=mq得，三峡水电站一小时可以节约无烟煤的质量：m===1.71×105kg=171t。
13、使两个互相接触的表面隔开 增大受力面积
【解析】
气垫船的原理是船体与水面之间形成一层空气垫，使船体与水面分离，从而大大减小船体航行时的摩擦力，故气垫船是用使两个互相接触的表面隔开的方法来减小摩擦的；
滑雪时人站在滑雪板上压力并没有减小，对雪面的压力没有变，但滑雪板加大了人与雪面的接触面积，减小了压强而没有深陷雪地中去。
14、汽车 没有违反交通规则
【解析】
（1）以汽车为参照物，大桥的栏杆相对与小汽车发生了位置的变化，会看到大桥的栏杆快速向后移动。
（2）t＝6min＝0.1h，s＝6587m＝6.587km；
v＝＝＝65.87km/h＜80km/h，
该车通过大桥时没有违反交通规则。
三、作图题（共7分）
15、
【解析】
由于异名磁极相互吸引可知，小磁针左端为N极，根据安培定则可知电流由电源右端流出，故右端为电源正极，磁感线方向在磁铁外部由N极指向S极，故作图如下：
16、
【解析】
用力F把物体压在竖直墙面上静止，物体在竖直方向上受到竖直向下的重力、竖直向上的摩擦力；重力从重心竖直向下画，摩擦力从重心竖直向上画，并标出相应的符号，注意两条线段的长度相等。如图所示：
17、
【解析】
人随自动扶梯一同匀速上升，因此小华相对于扶梯静止，则小华不受摩擦力，她受竖直向下的重力和竖直向上的支持力；过重心作竖直向下的重力和竖直向上的支持力；因为这两个力是一对平衡力，作图时两条线段长度要相等．如图所示：
四、实验题（本大题共5小题，共20分）
18、匀速直线 二力平衡 乙、丙
【解析】
（1）实验中用弹簧测力计拉着木块在水平木板上做匀速直线运动，此时拉力与摩擦力平衡，根据二力平衡条件可知，木块所受摩擦力的大小等于弹簧测力计的示数；
（2）若要探究滑动摩擦力大小与接触面粗糙程度的关系，要控制压力大小相同，应选乙、丙两图的实验进行探究．
19、加强 S 条形 电磁感应
【解析】
（1）通电螺线管磁性的强弱与电流的大小、线圈的匝数及是否有铁芯插入有关，所以为了使通电螺线管的磁场增强，可以在螺线管中插入一根铁棒；
（2）根据图示的线圈绕向可知，螺线管外侧电流的方向是从下到上，利用安培定则可知通电螺线管左侧为N极、右侧为S极；由于异名磁极相互吸引，所以当小磁针自由静止时，小磁针的左端为S极，右端为N极；通电螺线管的磁场分布与条形磁体相似，都是具有两个磁性较强的磁极；
（3）装置A中有磁铁和可转动的线圈，当有风吹向风扇时扇叶转动，相当于线圈在磁场中转动切割磁感线，会产生感应电流，引起灯泡发光，其工作原理是电磁感应现象．
20、62 1.1×101 漂浮
【解析】
用天平测量物体质量时，物体质量等于砝码质量加游码示数即50g+10g+2g=62g；由乙丙两图可知小酒杯的体积V=70mL-50mL=20mL；得酒杯密度ρ酒杯=m/V=62g/20cm1=1.1g/cm1= 1.1×101 kg/m1；若不用天平测量小酒杯的质量，则利用漂浮时排开水的质量等于小酒杯的质量，故将小酒杯漂浮在量筒的水中，读出水面所到的刻度值V1，则排开水的质量m=ρ水（V1-V1）；密度ρ酒杯=m/V=ρ水（V1-V1）/（V2-V1）.
21、120 4 成正比 无关 100 0.6
【解析】
（1）由知道，P与h成正比，由表中A组实验数据知道，水的质量增加180g-60g=120g，容器内水的深度增加6cm-2cm=4cm时，压强传感器示数增加600 Pa -400Pa=200 Pa，所以，当压强是400Pa时，水的质量是120g，容器内水的深度4cm；
（2）分析比较表中AB实验数据知道，深度越深，压强越大，即水对容器底的压强与水的深度成正比，与水受到的重力大小无关；
（3）根据题意，当注入180g的水后，刚好注满B容器，当注入180g的水后，A容器内水的深度6cm，又因为将一实心球放入A容器中，实心球漂浮在水面上，水面刚好上升到容器口，所以，水面上升的高度是：h=8cm-6cm=2cm，故实心球漂浮在水面上时，受到的浮力是：F浮= ①，又因为将实心球全部压入水中，排出40cm3的水，所以，受到的浮力是： ② ，由①②解得实心球的体积是：V球=100cm3；又因为实心球漂浮在水面上时，受到的浮力是：F浮=，故解得：ρ球=0.6g/cm3。
22、主光轴上 使像成在光屏中央 左 缩小 照相机 右
【解析】
（1）为使像能成在光屏的中央，应调节烛焰、光屏的中心位于凸透镜的主光轴上,即使凸透镜、光屏、烛焰的中心大致在同一高度处．
（2）透镜的焦距为10cm．此时 u>2f，成倒立、缩小的实像．像距应大于1倍焦距小于2倍焦距，故需将光屏向左移动才能在光屏上成清晰、倒立、缩小的实像； 照相机就是利用这一成像规律工作的；
（3）近视镜是凹透镜，对光线有发散作用，凸透镜左侧放置一近视眼镜，则光线比原来发散，像会远离凸透镜，所以应使光屏向右移动才能成清晰的像．
五、计算题（本大题共2小题，共13分）
23、 (1)660 W；(2)220 Ω；(2)3.3×101 J
【解析】
（1）S和S1都闭合时，电阻R1与R2并联；由乙图可知此时电流值Imax=2A，
则功率Pmax=UImax=220V×2A=660W；
（2）开关S1断开时，电路中只有R1工作，由乙图可知通过R1的电流值I1=2A，
则根据并联电路的电流特点可知：电阻R1与R2并联时；I2=Imax-I1=2A-2A=1A，
根据欧姆定律得：．
（2）只有R1工作时功率P1=UI1=220V×2A=440W；
由乙图可知：t′=10min+（20min-11min）=11min=300s，
t″=（11min-10min）+（20min-20min）=11min=300s，
则Q′=W′=Pmaxt′=660W×300s=1．34×101J，
Q″=W″=P1t″=440W×300s=2．36×101J，
∴20min内电饭锅产生的热量Q=Q′+Q″=1．34×101J+2．36×101J=3．3×101J．
24、（1）0.24W（2）83.3%
【解析】
根据题中“图为“测量滑轮组机械效率”的实验装置，求拉力的功率和滑轮组的机械效率”可知，本题考查功率和机械效率的计算，根据P=Fv和机械效率的公式进行计算．
【详解】
（1）由图可知，承担动滑轮和重物有3股绳子，即n=3，
已知钩码在3s内被提升了0.1m，则物体上升速度，则绳子移动速度，
拉力的功率：．
（2）有用功：．
滑轮组的机械效率：
．
答：（1）拉力的功率为0.24W；（2）滑轮组的机械效率为83.3%；
六、综合能力题（本大题共3小题，共18分）
25、 ；
【解析】
（1）杠杆所受阻力为重物对杠杆的拉力，过支点做拉力的作用线的垂线段即为其力臂；
（2）根据杠杆平衡条件分析解答。
【详解】
（1）杠杆所受阻力为重物对杠杆的拉力，作用点在杠杆与绳的接触点上，方向竖直向下；杠杆支点为O，过支点O做拉力的作用线的垂线段，垂线段的长即为其力臂L，如图所示：
（2）由于力F始终与直杠杆是垂直的，故动力臂不变；抬起轻杆的过程中, 将杠杆缓慢地拉到水平位置时，阻力为物体的重力，阻力不变，阻力臂最大，根据杠杆平衡条件，所以当杠杆水平时拉力F最大,又因为动力臂是阻力臂的2倍，所以最大拉力。
故答案为： ；
本题是动态平衡问题，考查了学生对杠杆平衡条件的理解和灵活运用。能否正确分析重力的阻力臂与动力臂的大小关系是本题的解题关键。
26、软 闭合 B A A
【解析】
试题分析：（1）单触点干簧管中的磁簧片通电时有磁性，断电时无磁性，所以是软磁性材料制成的；
（2）单触点干簧管在闭合时，产生磁性，磁簧片具有弹性势能；
（3）磁铁能够吸引双触点干簧管的1、3两个簧片，所以制作材料可能是铁；不能吸引2，制作材料可能是铜；故选B；
（4）当磁铁在AB两点时，电路接通，电路产生电流；在中间时，电路断开，电路没有电流；故选A；
（5）当开关S闭合后，电路接通，红灯亮，此时电磁铁产生磁性，把簧片吸下来，绿灯电路接通；如此反复；故选A．
考点：磁性与磁场，动能与势能，欧姆定律的应用
27、热传递 +t2 3.2%
【解析】
：（1）制动时，刹车块和车轮上的鼓轮摩擦产生热量，会通过热传递传给制动液，使得制动液温度升高；
（2）因为铜块放出的热量Q放=c1m1（t-t2），水吸收的热量Q吸=c2m2（t2-t1），根据题意得，Q放=Q吸+Q，即c1m1（t-t2）=c2m2（t2-t1）+Q，
所以
（3）利用描点法作图，如图：
（4）当制动液沸点为140℃时，对应的含水量约为3.2%，此时制动液必须更换．
故答案为：(1). 热传递 (2). (3). (4). 3.2（3.01~3.4之间）
【点睛】本题考查了学生对改变物体内能的两种方法、吸放热公式的应用、图象作图和图象的分析，能够正确理解题意，从题中获取对解题有用的信息时答题关键。
A
B
1
2
3
1
2
3
容器内水的质量/g
60
_____
180
56
104
180
容器内水的深度/cm
2
______
6
2
4
8
压强传感器示数/Pa
200
400
600
200
400
800
含水量/%
0
1
2
3
4
5
6
沸点/℃
210
180
158
142
132
124
120
