2021年广西梧州市中考物理试卷（含答案解析）
展开
这是一份2021年广西梧州市中考物理试卷（含答案解析），共25页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

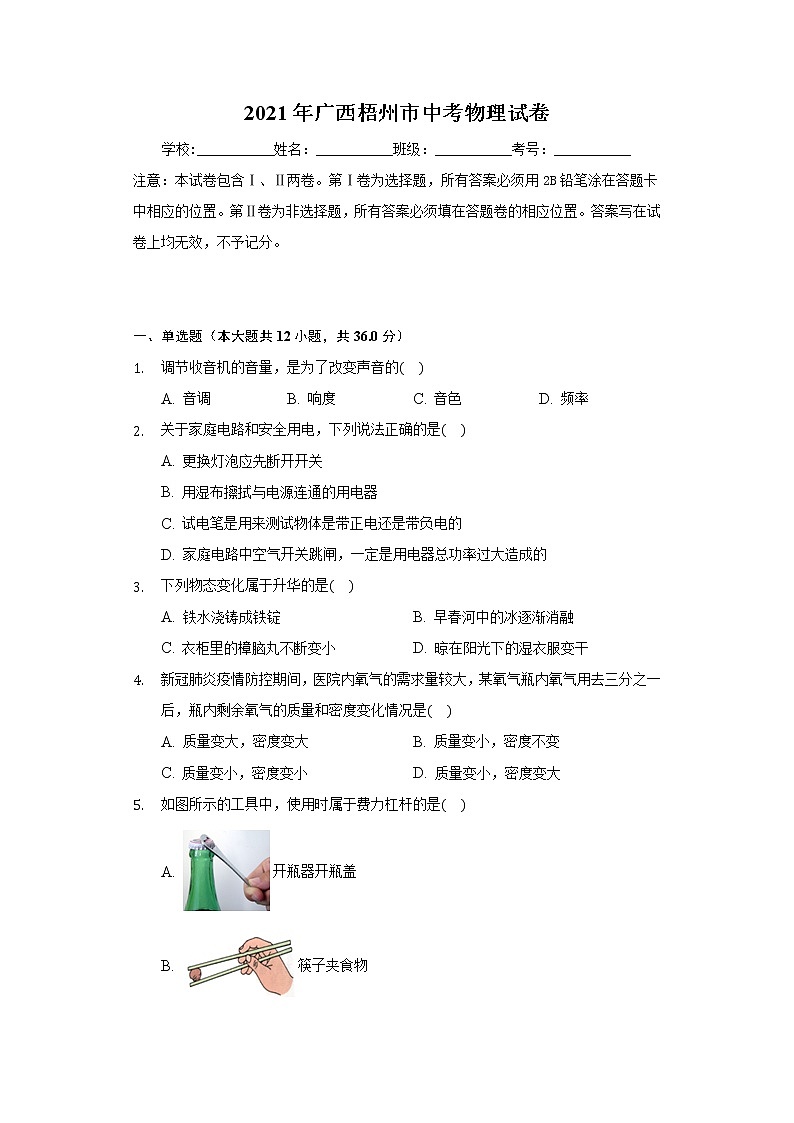

2021年广西梧州市中考物理试卷
学校:___________姓名：___________班级：___________考号：___________
注意：本试卷包含Ⅰ、Ⅱ两卷。第Ⅰ卷为选择题，所有答案必须用2B铅笔涂在答题卡中相应的位置。第Ⅱ卷为非选择题，所有答案必须填在答题卷的相应位置。答案写在试卷上均无效，不予记分。
一、单选题（本大题共12小题，共36.0分）
1. 调节收音机的音量，是为了改变声音的( )
A. 音调 B. 响度 C. 音色 D. 频率
2. 关于家庭电路和安全用电，下列说法正确的是( )
A. 更换灯泡应先断开开关
B. 用湿布擦拭与电源连通的用电器
C. 试电笔是用来测试物体是带正电还是带负电的
D. 家庭电路中空气开关跳闸，一定是用电器总功率过大造成的
3. 下列物态变化属于升华的是( )
A. 铁水浇铸成铁锭 B. 早春河中的冰逐渐消融
C. 衣柜里的樟脑丸不断变小 D. 晾在阳光下的湿衣服变干
4. 新冠肺炎疫情防控期间，医院内氧气的需求量较大，某氧气瓶内氧气用去三分之一后，瓶内剩余氧气的质量和密度变化情况是( )
A. 质量变大，密度变大 B. 质量变小，密度不变
C. 质量变小，密度变小 D. 质量变小，密度变大
5. 如图所示的工具中，使用时属于费力杠杆的是( )
A. 开瓶器开瓶盖
B. 筷子夹食物
C. 定滑轮提升物体
D. 天平称物体质量
6. 2021年4月13日，中国女足淘汰韩国女足，晋级东京奥运会。如图所示为一队员传球的情景，下列分析正确的是( )
A. 足球上升到最高点时受平衡力的作用
B. 足球下降过程中动能转化为重力势能
C. 足球由于惯性离开脚后继续向前运动
D. 假如正在向前运动的足球所受的力全部消失，它将会静止
7. 能源、信息、材料是现代社会发展的三大支柱，下列关于能源、信息和材料的说法正确的是( )
A. 超导材料可用于电热水器的发热元件
B. 利用半导体材料可以制作发光二极管
C. 垃圾分类后重新利用不利于节约能源
D. 微信视频聊天是利用超声波传递信息的
8. 有些电动车安装了如图所示的特制伞来遮阳挡雨，它给我们带来方便的同时也带来了安全隐患，这样的电动车以较快速度行驶时有“向上飘”的感觉，下列关于这一现象的解释正确的是( )
A. 伞上方的气流速度大于下方，压强小于下方
B. 伞上方的气流速度大于下方，压强大于下方
C. 伞上方的气流速度小于下方，压强大于下方
D. 伞上方的气流速度小于下方，压强小于下方
9. 如图所示的实验装置，下列说法正确的是( )
A. 该装置能将机械能转化为电能
B. 该装置可用来研究电流的磁效应
C. 该装置可用来研究电磁感应现象
D. 该装置研究的是电动机的工作原理

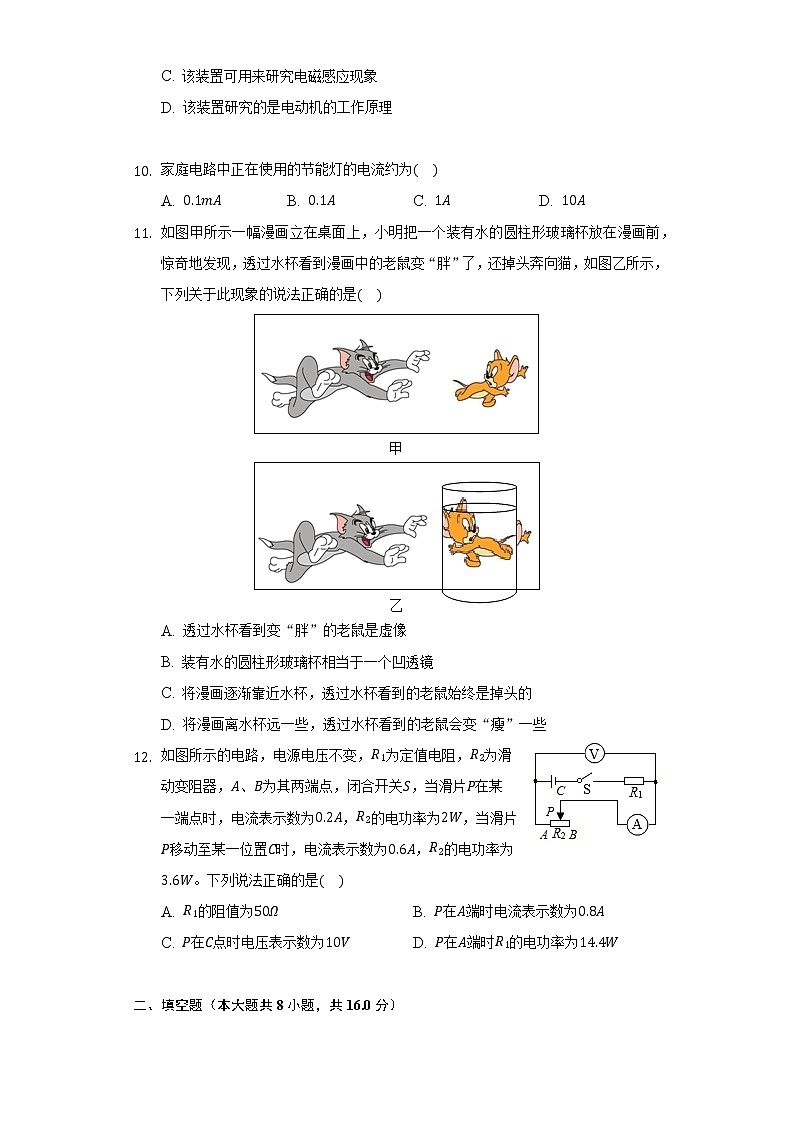

10. 家庭电路中正在使用的节能灯的电流约为( )
A. 0.1mA B. 0.1A C. 1A D. 10A
11. 如图甲所示一幅漫画立在桌面上，小明把一个装有水的圆柱形玻璃杯放在漫画前，惊奇地发现，透过水杯看到漫画中的老鼠变“胖”了，还掉头奔向猫，如图乙所示，下列关于此现象的说法正确的是( )
A. 透过水杯看到变“胖”的老鼠是虚像
B. 装有水的圆柱形玻璃杯相当于一个凹透镜
C. 将漫画逐渐靠近水杯，透过水杯看到的老鼠始终是掉头的
D. 将漫画离水杯远一些，透过水杯看到的老鼠会变“瘦”一些
12. 如图所示的电路，电源电压不变，R1为定值电阻，R2为滑动变阻器，A、B为其两端点，闭合开关S，当滑片P在某一端点时，电流表示数为0.2A，R2的电功率为2W，当滑片P移动至某一位置C时，电流表示数为0.6A，R2的电功率为3.6W。下列说法正确的是( )
A. R1的阻值为50Ω B. P在A端时电流表示数为0.8A
C. P在C点时电压表示数为10V D. P在A端时R1的电功率为14.4W
二、填空题（本大题共8小题，共16.0分）
13. 小明试穿新校服时，站在竖直的平面镜前2m处，他与镜中像的距离是______m，所成的像是______(选填“实像”或“虚像”)。
14. 小明特别喜欢喝梧州六堡茶，泡茶时，他向壶中倒入沸水，看到壶口冒“白气”，这些“白气”是水蒸气液化形成的，此过程要______(选填“吸热”或“放热”)，用沸水能更快泡出茶色、茶香，这是因为温度越高，______现象越明显。
15. 2021年5月29日，“长征七号遥三运载火箭”托举着“天舟二号”货运飞船直冲云霄，飞船与火箭分离后，再与“天和”核心舱对接成功，完成了“送货上门”服务，飞船直冲云霄中，以地球为参照物，飞船是______的；飞船与天和核心舱对接成功，形成组合体一起运动，以“天和”核心舱为参照物，飞船是______的。
16. 2021年5月15日，天问一号探测器携带“祝融号”火星车成功着陆火星预选区，如图所示是火星车在火星上巡视的图片，火星与地球之间的信息是靠______传递的，它的传播速度是______m/s。
17. 《论衡》中记载：“司南之杓，投之于地，其柢指南。”如图甲所示，“柢”即握柄，是磁体的S极，静止时指向地理的______(选填“南”或“北”)方；通电螺线管相当于一个磁体，图乙中，静止在通电螺线管周围的三个小磁针，其中右端是N极的是______(填序号)。
18. 如图所示是利用梧州冰泉井水特制的冰泉豆浆，被誉为“滴珠蜜味”，当你端着一碗刚出锅的冰泉豆浆，手感到烫，这是因为在接触过程中发生了______，使手的内能______。
19. 如图所示的电能表示数是______kW⋅h。若单独使用一个额定功率为1000W的电饭锅煮饭，该电能表的转盘转过900转，则煮饭时间是______min。
20. 两个形状大小完全相同的均匀实心长方体放在水平地面上，甲的质量为16kg，体积为2×10−3m3，则甲的密度为______kg/m3。如图所示，当甲竖放，乙平放时，它们对地面的压强均为1.6×104Pa，将它们均顺时针旋转90°，旋转后甲对地面的压强为8×103Pa，乙对地面的压强为______Pa。(g=10N/kg)
三、作图题（本大题共2小题，共4.0分）
21. 请在图中画出在水平公路上匀速行驶的汽车受到摩擦力的示意图。
22. 如图所示，某喷水池的池底安装有一只射灯，射灯射出一束光在水面发生折射，请在图中画出这束光的折射光线大致位置。
四、实验探究题（本大题共3小题，共20.0分）
23. 如图甲所示是小明做“比较不同物质吸热情况”实验的装置，使用两个相同的容器分别装入质量相等的A、B两种液体，并用相同的装置加热。
加热时间/min
0
1
2
3
4
5
A液体的温度/℃
10
14
18
22
26
30
B液体的温度/℃
10
18
34
42
50
(1)如图乙所示为B液体在第2分钟时温度计的示数，其示数为______℃；
(2)液体吸收热量的多少可通过______来比较；
(3)将实验数据记录在以如表表格中，分析数据可知，质量相等的A和B两种液体，在吸收相同热量时，______(选填“A”或“B”)升高的温度较高；
(4)冬天，小明想自制一个暖手袋，若从A或B中选一种液体装入暖手袋中作为供热介质，选择______(选填“A”或“B”)为介质保暖时间会更长。
24. 小丽用装有沙子的柱形带盖塑料瓶探究浮力大小的影响因素。
(1)小丽列举了以下三个常识，做出了三个猜想，其中符合常识2的是猜想______(填序号)。
常识
猜想
常识1：大小相同的木块和铁块，木块漂在水面，铁块沉在水底
常识2：轮船从江里驶入海里，船身会上浮一些
常识3：人在水中越往深处走，觉得身体越来越轻
猜想1：浮力大小与液体的密度有关
猜想2：浮力大小与物体排开液体的体积有关
猜想3：浮力大小与物体的质量有关
(2)为了验证上述猜想是否正确，小丽依次做了以下实验，如图所示。
①通过A、C实验步骤，可知物体浸没在水中所受浮力大小是______N；
②通过______(填字母)实验步骤，可得猜想2是______(选填“正确”或“错误”)；
③通过A、C、E实验步骤，可探究物体所受浮力大小与______有关；
④为验证猜想3，小丽将瓶子中的沙子倒掉一些，接着她仿照步骤D进行实验，发现测力计示数小于2N，继续将瓶子中的沙子倒掉一些，重复以上步骤，发现测力计示数始终小于2N，使认为猜想3是正确的，小丽在该实验环节中存在的问题是______。
25. 小亮在做“测量小灯泡的电功率”的实验，所用的小灯泡额定电压为2.5V。
(1)图甲为小亮连接的实物电路，请你帮他补充完整：
(2)电路连接正确后，闭合开关前、应将滑动变阻器的滑片移到______(选填“左”或“右”)端：闭合开关后，发现小灯泡不亮，电压表无示数，电流表有示数，产生这种现象的原因是______(写出一种合理情况即可)；
(3)排除故障后，闭合开关，移动滑动变阻器滑片，当电压表示数为2V时，电流表示数如图乙所示为______A，此时计算出小灯泡的实际功率为______W；
(4)根据实验数据绘制成了U−I图像如图丙所示，根据图像提供的信息，可计算出小灯泡的额定功率是______W，并可归纳出：小灯泡两端的实际电压越______，实际功率越大。
(5)完成上述实验后，小亮进一步思考，在没有电流表的情况下，能否测量小灯泡的额定功率？他想利用一个定值电阻R0接在原电路电流表的位置，设计的电路图如图丁所示，然后调节滑动变阻器滑片使电压表示数为U额，接着保持滑片位置不变，将电压表______点(选填“A”或“B”)的接线改接到C点，观察并记录电压表示数为U，则小灯泡的额定功率可表示为P额=______(用R0、U额、U等物理量符号表示)，所选用的定值电阻R0的阻值不得超过______Ω。
五、计算题（本大题共3小题，共24.0分）
26. 如图所示为某载人潜水器的示意图，该潜水器的质量为12t，若它在5min内从水面下潜到1800m深处作业。(g=10N/kg,ρ海水=1.0×103kg/m3)求：
(1)潜水器的重力；
(2)潜水器下潜时的平均速度；
(3)潜水器在1800m深处受到海水的压强。
27. 如图所示，利用滑轮把重为300N的物体从斜面底端沿斜面往上匀速拉动10m，物体升高了6m，所用时间为10s，该装置的机械效率为75%，绳子自由端拉力为F，其方向始终与斜面平行，求在此过程中：
(1)拉力做的有用功；
(2)拉力的大小；
(3)拉力的功率。
28. 如图所示的电路中，电源电压为6V且保持不变，电阻R1的阻值为10Ω。
次数
电流表A示数/A
电压表V1示数/V
电压表V2示数/V
1
0.1
5
1
2
0.2
4
2
3
0.3
3
3
4
0.4
2
4
(1)闭合开关S，电流表示数是多少？
(2)在图中，把一定值电阻R2并联在R1两端，并联后电路的总功率增加了1.8W，通电10min电阻R2产生的热量是多少？
(3)将一滑动变阻器R3以某种连接方式连入图中的电路后，在R3两端再接入另一电压表，多次移动滑片并记录每次各电表的示数，如表所示，根据表中数据分析并计算每次移动滑片时，变阻器连入电路的阻值变化量△R最大与△R最小的比值。
答案和解析
1.【答案】B
【解析】解：根据对响度的理解，可知生活中说的调节音量就是指改变声音的响度。
故选：B。
生活中说的音量，就是指物理学中的响度。
了解生活中常说的词是指声音的什么特性：音量是指响度，音高是指音调，高保真是指音色，音品也指音色。
2.【答案】A
【解析】解：
A、为了用电的安全，更换灯泡、搬动电器前应断开电源开关，故A正确；
B、生活用水是导体，用湿布擦拭与电源连通的用电器易触电，故B错误；
C、试电笔的作用是检验家庭电路中的火线和零线，不是测试物体带正电或负电，故C错误；
D、家庭电路中空气开关跳闸了，可能是电路发生短路，也可能是用电器总功率过大造成的，故D错误。
故选：A。
(1)更换灯泡、搬动电器前应断开电源开关；
(2)生活用水是导体；
(3)试电笔的作用是区分家庭电路中的火线和零线；
(4)家庭电路总功率过大或发生短路时，会使干路中电流过大，空气开关会跳闸；
本题考查了安全用电时要注意的问题，是我们必须熟知的。
3.【答案】C
【解析】解：A、铁水浇铸成为铁锭，属于凝固过程。故A不符合题意；
B、冰融化，属于熔化过程。故B不符合题意；
C、樟脑丸变小，固态直接变成气态，属于升华过程。故C符合题意；
D、湿衣服变干，水变成水蒸气，属于汽化过程。故D不符合题意。
故选：C。
物质由固态变为液态叫熔化，由液态变为固态叫凝固；由液态变为气态叫汽化，由气态变为液态叫液化；由固态直接变为气态叫升华，物质由气态直接变为固态叫凝华。
分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识。
4.【答案】C
【解析】解：氧气瓶中的氧气用去三分之一，氧气瓶内氧气的质量m变小，而瓶内氧气的体积不变，由密度公式ρ=mV可知剩余氧气的密度变小。
故选：C。
氧气瓶中的氧气用去一部分，氧气瓶内含有氧气的量变小、质量变小，而瓶内氧气的体积不变，再利用密度公式ρ=mV判断剩余氧气的密度变化。
本题考查了学生对密度公式的掌握和运用，知道使用氧气前后瓶内氧气的体积不变是本题的关键。
5.【答案】B
【解析】解：
A、开瓶器在使用时，动力臂大于阻力臂，是省力杠杆，故A错误；
B、筷子夹食物时，动力臂小于阻力臂，是费力杠杆，故B正确；
C、定滑轮的实质是等臂杠杆，故C错误；
D、天平在使用时，动力臂等于阻力臂，是等臂杠杆，故D错误。
故选：B。
结合图片和生活经验，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆。
此题考查的是杠杆的分类主要包括以下几种：省力杠杆，动力臂大于阻力臂；费力杠杆，动力臂小于阻力臂；等臂杠杆，动力臂等于阻力臂。
6.【答案】C
【解析】解：A、足球上升到最高点时受到阻力和重力的作用，这两个力的方向不同，不是平衡力，故A错误；
B、足球下降过程中，质量不变，高度减小，重力势能减小，球的速度不断变大，动能变大，是重力势能转化为动能，故B错误；
C、踢出去的足球由于本身具有惯性，仍向前运动，故C正确；
D、假如正在向前运动的足球所受的力全部消失，它的运动状态不变，将会做匀速直线运动，故D错误。
故选：C。
(1)二力平衡条件：大小相等、方向相反、作用在同一直线上、作用在同一物体上；
(2)动能大小的影响因素：物体的质量、物体的速度，质量越大，速度越大，动能越大；重力势能大小的影响因素：物体的质量、物体的高度，质量越大，所处的位置越高，重力势能越大；
(2)物体保持原来运动状态不变的性质叫做惯性；
(4)根据牛顿第一定律分析。
此题考查了惯性以及动能和势能的相互转化，关键是掌握动能和势能大小的影响因素。
7.【答案】B
【解析】解：A、超导材料电阻为零，电流流过导体时，导体不发热，电饭锅是利用电流的热效应工作的，超导体不能用来制作电饭锅的发热体，故A错误；
B、利用半导体材料可以制作发光二极管，故B正确；
C、圾分类后重新利用有利于节约能源，故C错误；
D、微信视频聊天是利用电磁波传递信息的，故D错误。
故选：B。
A、超导材料电阻为零，电流流过导体时，导体不发热，电饭锅是利用电流的热效应工作的；
B、利用半导体材料可以制作发光二极管；
C、圾分类后重新利用有利于节约能源；
D、移动通信是利用电磁波传递信息的。
本题考查了的知识点较多，是一道学科综合题，但难度不大，熟练掌握基础知识即可正确解题。
8.【答案】A
【解析】解：因为流速越大的地方压强越小，所以伞上方的空气压强小于下方的空气压强，大气压产生了一个向上的压力差即升力，电动车的速度越大，升力越大，以较快速度行驶时有“向上飘”的感觉，故A正确，BCD错误。
故选：A。
液体和气体都称为流体，生活中常见的流体是水和空气，流体的流速越大的位置，压强越小；流体的流速越小的位置，压强越大。
此题考查流体压强和流速的关系，比较伞的上下方受到的压强是解决本题的关键。
9.【答案】D
【解析】解：该装置中有电源提供电能，这是研究通电导体在磁场中受力运动的装置，是电动机的工作原理，此过程中，电能转化为机械能，故ABC错误，D正确。
故选：D。
该装置中有电源提供电能，这是研究通电导体在磁场中受力运动的装置，是电动机的工作原理。
研究通电导体在磁场中受力的实验装置中有电池，电能转化为机械能，根据此原理制成电动机；研究电磁感应现象的实验装置中没有电池，机械能转化为电能，根据此原理制成发电机。
10.【答案】B
【解析】解：节能灯的功率一般在20W左右，工作电流为I=PU=20W220V≈0.1A。
故选：B。
首先估计节能灯的功率，然后利用I=PU得到电流。
物理学中，对各种物理量的估算能力，是我们应该加强锻炼的重要能力之一，这种能力的提高，对我们的生活同样具有很大的现实意义。
11.【答案】D
【解析】解：AB、圆柱形玻璃杯盛满水，圆柱形玻璃杯中的水中间厚边缘薄，形成水凸透镜；该凸透镜能使图片横向放大、颠倒；由乙图可知，此时的老鼠的像与甲图中的老鼠相比，是放大的，左右颠倒的实像，故AB错误；
C、将漫画逐渐靠近水杯，当物距小于焦距时，成正立、放大的虚像，透过水杯看到的老鼠还是向右跑的，不是掉头的，故C错误。
D、若将漫画离水杯再远一些，物距变大，像距变小，像变小，透过水杯看到的老鼠会变“瘦”一些，故D正确；
故选：D。
透明物质可以制成中间厚边缘薄的凸透镜，物体置于凸透镜的一倍焦距和二倍焦距之间时，成倒立、放大的实像；凸透镜成实像时，物距变大，像距变小，像变小。
水、玻璃、水晶、冰等透明物质，都可以制成凸透镜和凹透镜，虽然材料不同，对光线的作用相同，成像性质相同。
12.【答案】D
【解析】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
(1)因当滑片P在某一端点时电流表示数为0.2A，当滑片P移动至某一位置C时电流表示数为0.6A，
所以，当滑片P在某一端点时，电流表示数为0.2A(电路中的最小电流)，即滑片位于B端，
由P=I2R可得，滑动变阻器的最大阻值：R2=P2I小2=2W(0.2A)2=50Ω；
因串联电路中总电阻等于各分电阻之和，
所以，由I=UR可得，电源的电压：
U=I1(R1+R2)=0.2A×(R1+50Ω)--------①，
滑片P移动至某一位置C时，滑动变阻器接入电路中的电阻：
R2′=P2′I22=3.6W(0.6A)2=10Ω，
则电源的电压：U=I2(R1+R2′)=0.6A×(R1+10Ω)--------②，
因电源的电压不变，所以，0.2A×(R1+50Ω)=0.6A×(R1+10Ω)，
解得：R1=10Ω；
电源的电压U=I1(R1+R2)=0.2A×(10Ω+50Ω)=6V，故A错误；
(2)P在A端时，滑动变阻器接入电路中的电阻为零，只有R1连入电路，
则电路中的最大电流：I大=UR1=12V10Ω=1.2A，故B错误；
R1的电功率为：P=UI大=12V×1.2A=14.4W，故D正确；
(3)P在C点时，根据I=UR可得电压表示数为：U2′=I2R2′=0.6A×10Ω=6V，故C错误。
故选：D。
由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
(1)比较滑片P在某一端点时和某一位置C时的电流关系确定端点的位置，根据P=I2R求出滑动变阻器的最大阻值，根据电阻的串联和欧姆定律表示出电源的电压；滑片P移动至某一位置C时，根据P=I2R求出滑动变阻器接入电路中的电阻，根据电阻的串联和欧姆定律表示出电源的电压，利用电源的电压不变得出定值电阻R1阻值，进一步求出电源的电压；
(2)P在A端时，滑动变阻器接入电路中的电阻为零，根据欧姆定律求出即可求出电流表示数；利用P=UI即可求出R1的电功率；
(3)P在C点时，根据I=UR即可求出电压表示数。
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，正确的判断题干中的端点位置是关键。
13.【答案】4 虚像
【解析】解：小明到平面镜的距离是2m，根据物像到平面镜的距离相等，所以小明的像到平面镜的距离是2m，所以小明和小明的像之间的距离是4m；
小明在平面镜成虚像。
故答案为：4；虚像。
平面镜成像：物体在平面镜中成虚像，物像大小相等，物像连线与镜面垂直，物像到平面镜的距离相等。
平面镜成像特点是平面镜成像习题的重要依据，一定要熟练掌握。
14.【答案】放热 扩散
【解析】解：壶口冒出的“白气”，是温度较高的水蒸气遇冷液化形成的小水滴，同时放出热量；
用沸水才能很快泡出茶香、茶色，这是扩散现象，温度越高，分子运动越快，扩散越快。
故答案为：放热；扩散。
(1)物质由气态变成液态的过程叫液化，液化放热；
(2)分子运动快慢和物体的温度有关，温度越高分子运动越剧烈。
此题考查了身边的液化和扩散现象，是一道简单的应用题。
15.【答案】运动 静止
【解析】解：以地球为参照物，飞船的位置不断变化，所以是运动的；
飞船与天和核心舱对接成功，形成组合体一起运动，以“天和”核心舱为参照物，飞船的位置没有变化，所以是静止的。
故答案为：运动；静止。
在判断物体的运动静止时，要看物体相对于参照物的位置是否发生改变，如果改变，物体是运动的，如果不变，则物体是静止的。
本题主要考查了对运动与静止相对性的理解和应用，属基础知识，难度不大。
16.【答案】电磁波 3×108
【解析】解：电磁波能传递信息，且可以在真空传播，探测器在火星与地球之间的信息是靠电磁波来传递的；它的传播速度是3×108m/s。
故答案为：电磁波；3×108。
电磁波能传递信息，电磁波可以在真空传播，传播的速度与光速相等，都是3×108m/s。
本题考查了电磁波的传播与应用，属于基础题型。
17.【答案】南 ②
【解析】解：(1)地磁场的北极在地理南极附近，地磁场南极在地理北极附近，“柢”是磁体的S极，静止时指向地磁场的北极，即指向地理的南极；
(2)根据安培定则可知，螺线管的左端为N极，右端为S极，根据异名磁极相互吸引可知，小磁针②的右端是N极；如下图：
故答案为：南；②。
(1)地磁场的北极在地理南极附近，地磁场南极在地理北极附近；根据根据异名磁极相互吸引即可判断；
(2)根据安培定则判定螺线管的极性；根据磁极间的相互作用规律判定小磁针的指向。
此题考查了地磁场和安培定则的应用，难度不大。
18.【答案】热传递 增加
【解析】解：当你端着一碗刚出锅的冰泉豆浆，手感到烫，这是因为在接触过程中二者有温度差，发生了热传递，使手的内能增加。
故答案为：热传递；增加。
改变物体内能的方法：热传递、做功。
本题考查热传递改变物体内能，相对比较简单，属于基础题。
19.【答案】231.6 18
【解析】解：(1)电能表表盘数字为02316，电能表的表盘上最后一位是小数，单位是kW⋅h，故电能表此时的读数为231.6kW⋅h；
(2)已知电路中每消耗1kW⋅h的电能，转盘就转动3000r，该电能表的转盘转过900转消耗的电能：
W=900r3000r/(kW⋅h)=0.3kW⋅h，
由P=Wt可得，煮饭时间：
t=WP=0.3kW⋅h1kW=0.3h=18min。
故答案为：231.6；18。
(1)电能表的表盘上面有五个数字窗口，最后一位是小数位，单位是kW⋅h，据此读数；
(2)3000r/(kW⋅h)表示：电路中每消耗1kW⋅h的电能，转盘就转动3000r，可求转盘转过900r消耗的电能，由P=Wt公式变形可求得煮饭时间。
本题的关键是公式及其变形的灵活运用，重点是理解电能表参数的物理意义，解题过程中还要注意单位的换算。
20.【答案】8×103 3.2×104
【解析】解：甲的密度ρ甲=m甲V甲=16kg2×10−3m3=8×103kg/m3；
因甲乙两均匀实心长方体的形状相同，
所以，甲乙平放和立放时对地面产生压强的受力面积之比相等，
又因物体对水平面的压力和自身的重力相等，
所以，S立S平=F甲P甲立F甲P甲平=P甲平P甲立，
旋转前后乙对地面的压强之比P乙立P乙平=F乙S立F乙S平=S平S立=P甲立P甲平，
则旋转后乙对地面的压强p乙立=P甲立P甲平×p乙平=1.6×104Pa8×103Pa×1.6×104Pa=3.2×104Pa。
故答案为：8×103；3.2×104。
知道甲的质量和体积，根据ρ=mV求出甲的密度；
甲乙两均匀实心长方体的形状相同，则甲乙平放和立放时对地面产生压强的受力面积之比相等，物体对水平面的压力和自身的重力相等，根据p=FS求出受力面积之比，然后求出旋转前后乙对地面的压强之比，进一步求出旋转后乙对地面的压强。
本题考查了密度公式和压强公式的综合应用，要注意物体对水平面的压力和自身的重力相等。
21.【答案】解：由图可知，汽车在水平公路上向右匀速行驶，则受到的摩擦力水平向左，作用点在汽车的重心上，从摩擦力的作用点开始，沿水平向左的方向画一条有向线段，用f表示，如图所示：
【解析】(1)根据汽车的运动方向判断汽车受到的摩擦力方向，然后根据力的示意图的画法画出摩擦力的示意图；
(2)画力的示意图的一般步骤为：一画简图，二定点，三画线，四画尖，五把力的符号标尖边．按照这个作图步骤，很容易能够画出指定力的示意图。
此题考查摩擦力示意图的画法，难度不大，确定汽车受到的摩擦力方向是关键。
22.【答案】解：过入射点做法线，光从水中斜射入空气，折射角大于入射角，由此可以做出对应的折射光线，如下图所示：
【解析】过入射点做出法线，然后利用光的折射规律做出对应的折射光线。
做光路图时，要注意实线和虚线，光线要画箭头等细节。
23.【答案】26 加热时间 B A
【解析】解：(1)由图乙知温度计的分度值为1℃，温度计的示数为26℃；
(2)用两个相同的加热器来进行加热的目的是在相同时间使物质吸收相同的热量，根据转换法，两种液体吸收热量的多少可通过加热时间比较；
(3)根据实验数据可知：质量相等的A和B两种液体，加热相同时间，即吸收相同热量时，B升温较高；
(4)因质量相等的A和B两种液体，在升高相同温度时，A吸热多，A的吸热能力，比热容大，根据Q=cmΔt，质量相同的AB液体降低相同的温度，A放热多效果好；故选A液体装入暖手袋中作为供热物质。
故答案为：(1)26；(2)加热时间；(3)B；(4)A。
(1)根据温度计的分度值读出温度计的示数；
(2)我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转化法；
(3)根据表格数据分析回答；
(4)根据比较物质吸热能力的方法(使相同质量的不同物质升高相同的温度，比较吸收的热量(即比较加热时间)，吸收热量多的吸热能力强)确定哪种物质的吸热能力强，根据Q=cmΔt分析。
本题比较不同物质的吸热能力，考查温度计的读数、控制变量法、转换法的应用和比较吸热能力的方法，为热学中的重要实验。
24.【答案】1 2 A、B、C 正确 液体的密度 没有测量出此时瓶子(含有沙子的)重力
【解析】解：(1)常识1：木块漂在水面，铁块沉在水底，说明木块的密度小于水的密度，铁块的密度大于水的密度，则猜想3符合：浮力大小跟物体的质量有关；
常识2：轮船从长江驶入大海，船身会上浮一些，液体的密度变化，则猜想1符合：浮力大小跟液体的密度有关；
常识3：人从泳池浅水区走向深水区，感觉身体变轻，物体浸入物体的深度增加，浮力变化，则猜想2符合：浮力大小与物体排开液体的体积有关；
(2)①A、C实验步骤中，根据称重法可知浮力：F浮=G−F=4N−2N=2N；
②根据控制变量法可知，验证猜想2时需要控制液体的密度相同，排开液体的体积不同；B、C实验中物体在水中的深度不同，则排开液体的体积不同，由于测力计示数不同，由称重法知，两实验中受到的浮力不同，所以，根据A、B、C的结果，可得猜想2是正确的；
③分析A、C、E知液体的密度不同，排开液体的体积相同，由于测力计示数不同，由称重法知，两实验中受到的浮力不同，说明浮力与液体的密度有关；
④根据称重法测浮力，F浮=G−F，将瓶子中的沙子倒掉一些以减小物体密度，则此时瓶子(含有沙子的)重力小于4N，为验证猜想3，即浮力与物体的质量有关，应测量出此时瓶子(含有沙子的)重力，故小丽在该实验环节中存在的问题是没有测量出此时瓶子(含有沙子的)重力。
故答案为：(1)1；(2)①2；②A、B、C；正确；③液体的密度；④没有测量出此时瓶子(含有沙子的)重力。
(1)浮力大小跟液体的密度和物体排开液体的体积有关，跟其它因素没有关系；
(2)①分析A、C的数据，根据称重法F浮=G−F即可求出浮力；
②根据控制变量法可知，验证猜想2时需要控制液体的密度相同，比较排开液体的体积不同时浮力的大小；
③分析A、C、E实验中相同量和不同量，根据控制变量法即可得出结论；
④将瓶子中的沙子倒掉一些以减小物体的质量，则此时瓶子(含有沙子的)重力小于4N，据此分析回答。
本题探究浮力的影响因素，考查物体的浮沉条件、称重法测浮力、控制变量法、数据分析和对实验方案的评估。
25.【答案】右 灯泡短路 0.16 0.32 0.5 大 B 2.5×U−2.5VR0 2.5
【解析】解：(1)如图所示：
(2)电路连接正确后，闭合开关前，应将滑动变阻器的滑片移到阻值最大处，即最右端；闭合开关，电流表有示数，则电路为通路，发现小灯泡不亮，电压表的示数为0V，产生这种现象的原因是灯泡短路；
(3)由图乙可知，电流表选用小量程，分度值为0.02A，示数为0.16A，即通过小灯泡的电流是0.16A；
此时小灯泡的实际功率P=UI=2V×0.16A=0.32W；
(4)由丙图的U−I图像可知，当小灯泡的电压为额定电压U额=2，5V时，电流I=0.2A，
小灯泡的额定功率P额=U额I=2.5V×0.2A=0.5W；
由丙图的U−I图像可知，U越大，I也越大，根据P=UI可得：小灯泡两端的实际电压越大，实际功率越大；
(5)根据电流从电压表正接线柱流入，将将电压表B点的接线改接到C点，观察并记录电压表示数U，因为个电阻的大小和电压大小都不变，根据串联电路的电压规律，定值电阻的电压为：U0=U−2.5V，
由欧姆定律，通过定值电阻的电流：
I0=U0R0=U−2.5VR0，
根据串联电路的电流规律，通过定值电阻的电流即为小灯泡的额定电流，则小灯泡的额定功率可表示为：
P额=U额I额=2.5×U−2.5VR0；
在实验操作中，因电压表选用0～3V的量程，故定值电阻的最大电压不能超过3V−2，5V=0.5V，因小灯泡正常工作时电流为I=0.2A，由欧姆定律I=UR，故R0的最大值不能超过：R0max=U0I=0.5V0.2A=2.5Ω。
故答案为：(1)如答图所示(2)右；灯泡短路；(3)0.16；0.32；(4)0.5；大；(5)B；2.5×U−2.5VR0；2.5。
(1)滑动变阻器串联接入电路，接线柱要一上一下连接；
(2)电路连接正确后，闭合开关前，应将滑动变阻器的滑片移到阻值最大处；闭合开关，电流表有示数，则电路为通路，根据小灯泡不亮，电压表的示数为0V分析产生这种现象的原因；
(3)根据电流表选用小量程确定分度值读数；利用公式P=UI求出灯泡的功率；
(4)根据丙图找出灯泡电压为额定电压2.5V时的电流，利用公式P=UI求出灯泡的额定功率；分析U−I图像即可得出结论；
(5)根据电流从电压表正接线柱流入分析判断；因为个电阻的大小和电压大小都不变，根据串联电路的电压规律，求出定值电阻的电压，由欧姆定律，求出通过定值电阻的电流即为小灯泡的额定电流，即可求出小灯泡功率的表达式；根据在实验操作中，电压表的量程选择，小灯泡正常工作时的电压、电流的大小体件分析解题。
本题考查了电功率的测量实验，综合性强，难度大。
26.【答案】解：(1)潜水器的重力：G=mg=12×103kg×10N/kg=1.2×105N；
(2)潜水器下潜时的平均速度：v=st=1800m5×60s=6m/s；
(3)潜水器在1800m深处受到海水的压强：p=ρ海水gh=1.0×103kg/m3×10N/kg×1800m=1.8×107Pa。
答：(1)潜水器的重力为1.2×105N；
(2)潜水器下潜时的平均速度为6m/s；
(3)潜水器在1800m深处受到海水的压强为1.8×107Pa。
【解析】(1)利用G=mg求潜水器的重力；
(2)利用v=st求平均速度；
(3)根据p=ρ海水gh求海水的压强。
本题考查了重力、平均速度和海水压强的计算，是一道基础题。
27.【答案】解：已知问题重力G=300N，物体升高高度h=6m，物体沿斜面向上移动的距离s′=10m，所以时间t=10s。
(1)根据题意拉力做的有用功：
W有=Gh=300N×6m=1800J；
(2)由η=W有W总=75%得总功：
W总=W有75%=1800J75%=2400J，
由图可知，动滑轮上绳子的段数n=2，则绳子端移动的距离s=2s′=2×10m=20m，
由W总=Fs得拉力：
F=W总s=2400J20m=120N；
(3)拉力做功的功率：
P=W总t=2400J10s=240W。
答：(1)拉力做的有用功为1800J；
(2)拉力的大小为120N；
(3)拉力的功率为240W。
【解析】(1)利用W=Gh即可求出拉力做的有用功；
(2)动滑轮上绳子的段数n=2，则绳子端移动的距离是物体移动距离的2倍；利用η=W有W总=75%求出总功，再利用W总=Fs求拉力；
(3)利用P=Wt求拉力的功率。
本题考查了使用斜面和定滑轮时有用功、总功和功率的计算，明确有用功、总功的含义是关键。
28.【答案】解：(1)由I=UR可得，通过定值电阻的电流：
I=UR=6V10Ω=0.6A；
即电流表的示数为0.6A。
(2)因为两电阻并联，所以R1的电压和电流均不变，其功率也不变，而总功率是R2和R1的功率之和，所以总功率增加量即为R2功率，即P=1.8W，
R2产生的热量：
W=Pt=1.8W×10×60s=1080J；
(3)由表格数据可知，两电压表的示数之和均为6V，则滑动变阻器R滑与R1是串联，根据欧姆定律可知，定值电阻两端的电压和电流的比值一定，可以确定电压表V2测定值电阻两端的电压，V1测滑动变阻器两端的电压；
则有U定U滑=R1R滑，
分别代入数据解得：R滑1=50欧，R滑2=20欧，R滑3=10欧，R滑4=5欧，
所以△R最大=R滑1−R滑2=30欧，△R最小=R滑3−R滑4=5欧，
故△R最大△R最小=30Ω5Ω=6：1。
答(1)闭合开关S，电流表示数是0.6A；
(2)电阻R2产生的热量是1080J；
(3)△R最大与△R最小的比值是6：1。
【解析】(1)知道电源的电压和电阻大小，根据欧姆定律求出电流；
(2)因为两电阻并联，所以R1的电压和电流均不变，其功率也不变，而总功率是R2和R1的功率之和，所以总功率增加量即为R2功率，再由W=Pt计算R2产生的热量；
(3)分析表中两电压表的示数和电源电压之间的关系确定定值电阻与滑动变阻器的连接方式，根据欧姆定律可以确定电压表的位置；根据欧姆定律求出滑动变阻器接入电路中的电阻，计算每次移动滑片时变阻器连入电路的阻值，找出最大值和最小值求比。
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，从表格中获取有用的信息是解决问题的关键。
2021年广西梧州市中考物理试卷
学校:___________姓名：___________班级：___________考号：___________
注意：本试卷包含Ⅰ、Ⅱ两卷。第Ⅰ卷为选择题，所有答案必须用2B铅笔涂在答题卡中相应的位置。第Ⅱ卷为非选择题，所有答案必须填在答题卷的相应位置。答案写在试卷上均无效，不予记分。
一、单选题（本大题共12小题，共36.0分）
1. 调节收音机的音量，是为了改变声音的( )
A. 音调 B. 响度 C. 音色 D. 频率
2. 关于家庭电路和安全用电，下列说法正确的是( )
A. 更换灯泡应先断开开关
B. 用湿布擦拭与电源连通的用电器
C. 试电笔是用来测试物体是带正电还是带负电的
D. 家庭电路中空气开关跳闸，一定是用电器总功率过大造成的
3. 下列物态变化属于升华的是( )
A. 铁水浇铸成铁锭 B. 早春河中的冰逐渐消融
C. 衣柜里的樟脑丸不断变小 D. 晾在阳光下的湿衣服变干
4. 新冠肺炎疫情防控期间，医院内氧气的需求量较大，某氧气瓶内氧气用去三分之一后，瓶内剩余氧气的质量和密度变化情况是( )
A. 质量变大，密度变大 B. 质量变小，密度不变
C. 质量变小，密度变小 D. 质量变小，密度变大
5. 如图所示的工具中，使用时属于费力杠杆的是( )
A. 开瓶器开瓶盖
B. 筷子夹食物
C. 定滑轮提升物体
D. 天平称物体质量
6. 2021年4月13日，中国女足淘汰韩国女足，晋级东京奥运会。如图所示为一队员传球的情景，下列分析正确的是( )
A. 足球上升到最高点时受平衡力的作用
B. 足球下降过程中动能转化为重力势能
C. 足球由于惯性离开脚后继续向前运动
D. 假如正在向前运动的足球所受的力全部消失，它将会静止
7. 能源、信息、材料是现代社会发展的三大支柱，下列关于能源、信息和材料的说法正确的是( )
A. 超导材料可用于电热水器的发热元件
B. 利用半导体材料可以制作发光二极管
C. 垃圾分类后重新利用不利于节约能源
D. 微信视频聊天是利用超声波传递信息的
8. 有些电动车安装了如图所示的特制伞来遮阳挡雨，它给我们带来方便的同时也带来了安全隐患，这样的电动车以较快速度行驶时有“向上飘”的感觉，下列关于这一现象的解释正确的是( )
A. 伞上方的气流速度大于下方，压强小于下方
B. 伞上方的气流速度大于下方，压强大于下方
C. 伞上方的气流速度小于下方，压强大于下方
D. 伞上方的气流速度小于下方，压强小于下方
9. 如图所示的实验装置，下列说法正确的是( )
A. 该装置能将机械能转化为电能
B. 该装置可用来研究电流的磁效应
C. 该装置可用来研究电磁感应现象
D. 该装置研究的是电动机的工作原理
10. 家庭电路中正在使用的节能灯的电流约为( )
A. 0.1mA B. 0.1A C. 1A D. 10A
11. 如图甲所示一幅漫画立在桌面上，小明把一个装有水的圆柱形玻璃杯放在漫画前，惊奇地发现，透过水杯看到漫画中的老鼠变“胖”了，还掉头奔向猫，如图乙所示，下列关于此现象的说法正确的是( )
A. 透过水杯看到变“胖”的老鼠是虚像
B. 装有水的圆柱形玻璃杯相当于一个凹透镜
C. 将漫画逐渐靠近水杯，透过水杯看到的老鼠始终是掉头的
D. 将漫画离水杯远一些，透过水杯看到的老鼠会变“瘦”一些
12. 如图所示的电路，电源电压不变，R1为定值电阻，R2为滑动变阻器，A、B为其两端点，闭合开关S，当滑片P在某一端点时，电流表示数为0.2A，R2的电功率为2W，当滑片P移动至某一位置C时，电流表示数为0.6A，R2的电功率为3.6W。下列说法正确的是( )
A. R1的阻值为50Ω B. P在A端时电流表示数为0.8A
C. P在C点时电压表示数为10V D. P在A端时R1的电功率为14.4W
二、填空题（本大题共8小题，共16.0分）
13. 小明试穿新校服时，站在竖直的平面镜前2m处，他与镜中像的距离是______m，所成的像是______(选填“实像”或“虚像”)。
14. 小明特别喜欢喝梧州六堡茶，泡茶时，他向壶中倒入沸水，看到壶口冒“白气”，这些“白气”是水蒸气液化形成的，此过程要______(选填“吸热”或“放热”)，用沸水能更快泡出茶色、茶香，这是因为温度越高，______现象越明显。
15. 2021年5月29日，“长征七号遥三运载火箭”托举着“天舟二号”货运飞船直冲云霄，飞船与火箭分离后，再与“天和”核心舱对接成功，完成了“送货上门”服务，飞船直冲云霄中，以地球为参照物，飞船是______的；飞船与天和核心舱对接成功，形成组合体一起运动，以“天和”核心舱为参照物，飞船是______的。
16. 2021年5月15日，天问一号探测器携带“祝融号”火星车成功着陆火星预选区，如图所示是火星车在火星上巡视的图片，火星与地球之间的信息是靠______传递的，它的传播速度是______m/s。
17. 《论衡》中记载：“司南之杓，投之于地，其柢指南。”如图甲所示，“柢”即握柄，是磁体的S极，静止时指向地理的______(选填“南”或“北”)方；通电螺线管相当于一个磁体，图乙中，静止在通电螺线管周围的三个小磁针，其中右端是N极的是______(填序号)。
18. 如图所示是利用梧州冰泉井水特制的冰泉豆浆，被誉为“滴珠蜜味”，当你端着一碗刚出锅的冰泉豆浆，手感到烫，这是因为在接触过程中发生了______，使手的内能______。
19. 如图所示的电能表示数是______kW⋅h。若单独使用一个额定功率为1000W的电饭锅煮饭，该电能表的转盘转过900转，则煮饭时间是______min。
20. 两个形状大小完全相同的均匀实心长方体放在水平地面上，甲的质量为16kg，体积为2×10−3m3，则甲的密度为______kg/m3。如图所示，当甲竖放，乙平放时，它们对地面的压强均为1.6×104Pa，将它们均顺时针旋转90°，旋转后甲对地面的压强为8×103Pa，乙对地面的压强为______Pa。(g=10N/kg)
三、作图题（本大题共2小题，共4.0分）
21. 请在图中画出在水平公路上匀速行驶的汽车受到摩擦力的示意图。
22. 如图所示，某喷水池的池底安装有一只射灯，射灯射出一束光在水面发生折射，请在图中画出这束光的折射光线大致位置。
四、实验探究题（本大题共3小题，共20.0分）
23. 如图甲所示是小明做“比较不同物质吸热情况”实验的装置，使用两个相同的容器分别装入质量相等的A、B两种液体，并用相同的装置加热。
加热时间/min
0
1
2
3
4
5
A液体的温度/℃
10
14
18
22
26
30
B液体的温度/℃
10
18
34
42
50
(1)如图乙所示为B液体在第2分钟时温度计的示数，其示数为______℃；
(2)液体吸收热量的多少可通过______来比较；
(3)将实验数据记录在以如表表格中，分析数据可知，质量相等的A和B两种液体，在吸收相同热量时，______(选填“A”或“B”)升高的温度较高；
(4)冬天，小明想自制一个暖手袋，若从A或B中选一种液体装入暖手袋中作为供热介质，选择______(选填“A”或“B”)为介质保暖时间会更长。
24. 小丽用装有沙子的柱形带盖塑料瓶探究浮力大小的影响因素。
(1)小丽列举了以下三个常识，做出了三个猜想，其中符合常识2的是猜想______(填序号)。
常识
猜想
常识1：大小相同的木块和铁块，木块漂在水面，铁块沉在水底
常识2：轮船从江里驶入海里，船身会上浮一些
常识3：人在水中越往深处走，觉得身体越来越轻
猜想1：浮力大小与液体的密度有关
猜想2：浮力大小与物体排开液体的体积有关
猜想3：浮力大小与物体的质量有关
(2)为了验证上述猜想是否正确，小丽依次做了以下实验，如图所示。
①通过A、C实验步骤，可知物体浸没在水中所受浮力大小是______N；
②通过______(填字母)实验步骤，可得猜想2是______(选填“正确”或“错误”)；
③通过A、C、E实验步骤，可探究物体所受浮力大小与______有关；
④为验证猜想3，小丽将瓶子中的沙子倒掉一些，接着她仿照步骤D进行实验，发现测力计示数小于2N，继续将瓶子中的沙子倒掉一些，重复以上步骤，发现测力计示数始终小于2N，使认为猜想3是正确的，小丽在该实验环节中存在的问题是______。
25. 小亮在做“测量小灯泡的电功率”的实验，所用的小灯泡额定电压为2.5V。
(1)图甲为小亮连接的实物电路，请你帮他补充完整：
(2)电路连接正确后，闭合开关前、应将滑动变阻器的滑片移到______(选填“左”或“右”)端：闭合开关后，发现小灯泡不亮，电压表无示数，电流表有示数，产生这种现象的原因是______(写出一种合理情况即可)；
(3)排除故障后，闭合开关，移动滑动变阻器滑片，当电压表示数为2V时，电流表示数如图乙所示为______A，此时计算出小灯泡的实际功率为______W；
(4)根据实验数据绘制成了U−I图像如图丙所示，根据图像提供的信息，可计算出小灯泡的额定功率是______W，并可归纳出：小灯泡两端的实际电压越______，实际功率越大。
(5)完成上述实验后，小亮进一步思考，在没有电流表的情况下，能否测量小灯泡的额定功率？他想利用一个定值电阻R0接在原电路电流表的位置，设计的电路图如图丁所示，然后调节滑动变阻器滑片使电压表示数为U额，接着保持滑片位置不变，将电压表______点(选填“A”或“B”)的接线改接到C点，观察并记录电压表示数为U，则小灯泡的额定功率可表示为P额=______(用R0、U额、U等物理量符号表示)，所选用的定值电阻R0的阻值不得超过______Ω。
五、计算题（本大题共3小题，共24.0分）
26. 如图所示为某载人潜水器的示意图，该潜水器的质量为12t，若它在5min内从水面下潜到1800m深处作业。(g=10N/kg,ρ海水=1.0×103kg/m3)求：
(1)潜水器的重力；
(2)潜水器下潜时的平均速度；
(3)潜水器在1800m深处受到海水的压强。
27. 如图所示，利用滑轮把重为300N的物体从斜面底端沿斜面往上匀速拉动10m，物体升高了6m，所用时间为10s，该装置的机械效率为75%，绳子自由端拉力为F，其方向始终与斜面平行，求在此过程中：
(1)拉力做的有用功；
(2)拉力的大小；
(3)拉力的功率。
28. 如图所示的电路中，电源电压为6V且保持不变，电阻R1的阻值为10Ω。
次数
电流表A示数/A
电压表V1示数/V
电压表V2示数/V
1
0.1
5
1
2
0.2
4
2
3
0.3
3
3
4
0.4
2
4
(1)闭合开关S，电流表示数是多少？
(2)在图中，把一定值电阻R2并联在R1两端，并联后电路的总功率增加了1.8W，通电10min电阻R2产生的热量是多少？
(3)将一滑动变阻器R3以某种连接方式连入图中的电路后，在R3两端再接入另一电压表，多次移动滑片并记录每次各电表的示数，如表所示，根据表中数据分析并计算每次移动滑片时，变阻器连入电路的阻值变化量△R最大与△R最小的比值。
答案和解析
1.【答案】B
【解析】解：根据对响度的理解，可知生活中说的调节音量就是指改变声音的响度。
故选：B。
生活中说的音量，就是指物理学中的响度。
了解生活中常说的词是指声音的什么特性：音量是指响度，音高是指音调，高保真是指音色，音品也指音色。
2.【答案】A
【解析】解：
A、为了用电的安全，更换灯泡、搬动电器前应断开电源开关，故A正确；
B、生活用水是导体，用湿布擦拭与电源连通的用电器易触电，故B错误；
C、试电笔的作用是检验家庭电路中的火线和零线，不是测试物体带正电或负电，故C错误；
D、家庭电路中空气开关跳闸了，可能是电路发生短路，也可能是用电器总功率过大造成的，故D错误。
故选：A。
(1)更换灯泡、搬动电器前应断开电源开关；
(2)生活用水是导体；
(3)试电笔的作用是区分家庭电路中的火线和零线；
(4)家庭电路总功率过大或发生短路时，会使干路中电流过大，空气开关会跳闸；
本题考查了安全用电时要注意的问题，是我们必须熟知的。
3.【答案】C
【解析】解：A、铁水浇铸成为铁锭，属于凝固过程。故A不符合题意；
B、冰融化，属于熔化过程。故B不符合题意；
C、樟脑丸变小，固态直接变成气态，属于升华过程。故C符合题意；
D、湿衣服变干，水变成水蒸气，属于汽化过程。故D不符合题意。
故选：C。
物质由固态变为液态叫熔化，由液态变为固态叫凝固；由液态变为气态叫汽化，由气态变为液态叫液化；由固态直接变为气态叫升华，物质由气态直接变为固态叫凝华。
分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识。
4.【答案】C
【解析】解：氧气瓶中的氧气用去三分之一，氧气瓶内氧气的质量m变小，而瓶内氧气的体积不变，由密度公式ρ=mV可知剩余氧气的密度变小。
故选：C。
氧气瓶中的氧气用去一部分，氧气瓶内含有氧气的量变小、质量变小，而瓶内氧气的体积不变，再利用密度公式ρ=mV判断剩余氧气的密度变化。
本题考查了学生对密度公式的掌握和运用，知道使用氧气前后瓶内氧气的体积不变是本题的关键。
5.【答案】B
【解析】解：
A、开瓶器在使用时，动力臂大于阻力臂，是省力杠杆，故A错误；
B、筷子夹食物时，动力臂小于阻力臂，是费力杠杆，故B正确；
C、定滑轮的实质是等臂杠杆，故C错误；
D、天平在使用时，动力臂等于阻力臂，是等臂杠杆，故D错误。
故选：B。
结合图片和生活经验，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆。
此题考查的是杠杆的分类主要包括以下几种：省力杠杆，动力臂大于阻力臂；费力杠杆，动力臂小于阻力臂；等臂杠杆，动力臂等于阻力臂。
6.【答案】C
【解析】解：A、足球上升到最高点时受到阻力和重力的作用，这两个力的方向不同，不是平衡力，故A错误；
B、足球下降过程中，质量不变，高度减小，重力势能减小，球的速度不断变大，动能变大，是重力势能转化为动能，故B错误；
C、踢出去的足球由于本身具有惯性，仍向前运动，故C正确；
D、假如正在向前运动的足球所受的力全部消失，它的运动状态不变，将会做匀速直线运动，故D错误。
故选：C。
(1)二力平衡条件：大小相等、方向相反、作用在同一直线上、作用在同一物体上；
(2)动能大小的影响因素：物体的质量、物体的速度，质量越大，速度越大，动能越大；重力势能大小的影响因素：物体的质量、物体的高度，质量越大，所处的位置越高，重力势能越大；
(2)物体保持原来运动状态不变的性质叫做惯性；
(4)根据牛顿第一定律分析。
此题考查了惯性以及动能和势能的相互转化，关键是掌握动能和势能大小的影响因素。
7.【答案】B
【解析】解：A、超导材料电阻为零，电流流过导体时，导体不发热，电饭锅是利用电流的热效应工作的，超导体不能用来制作电饭锅的发热体，故A错误；
B、利用半导体材料可以制作发光二极管，故B正确；
C、圾分类后重新利用有利于节约能源，故C错误；
D、微信视频聊天是利用电磁波传递信息的，故D错误。
故选：B。
A、超导材料电阻为零，电流流过导体时，导体不发热，电饭锅是利用电流的热效应工作的；
B、利用半导体材料可以制作发光二极管；
C、圾分类后重新利用有利于节约能源；
D、移动通信是利用电磁波传递信息的。
本题考查了的知识点较多，是一道学科综合题，但难度不大，熟练掌握基础知识即可正确解题。
8.【答案】A
【解析】解：因为流速越大的地方压强越小，所以伞上方的空气压强小于下方的空气压强，大气压产生了一个向上的压力差即升力，电动车的速度越大，升力越大，以较快速度行驶时有“向上飘”的感觉，故A正确，BCD错误。
故选：A。
液体和气体都称为流体，生活中常见的流体是水和空气，流体的流速越大的位置，压强越小；流体的流速越小的位置，压强越大。
此题考查流体压强和流速的关系，比较伞的上下方受到的压强是解决本题的关键。
9.【答案】D
【解析】解：该装置中有电源提供电能，这是研究通电导体在磁场中受力运动的装置，是电动机的工作原理，此过程中，电能转化为机械能，故ABC错误，D正确。
故选：D。
该装置中有电源提供电能，这是研究通电导体在磁场中受力运动的装置，是电动机的工作原理。
研究通电导体在磁场中受力的实验装置中有电池，电能转化为机械能，根据此原理制成电动机；研究电磁感应现象的实验装置中没有电池，机械能转化为电能，根据此原理制成发电机。
10.【答案】B
【解析】解：节能灯的功率一般在20W左右，工作电流为I=PU=20W220V≈0.1A。
故选：B。
首先估计节能灯的功率，然后利用I=PU得到电流。
物理学中，对各种物理量的估算能力，是我们应该加强锻炼的重要能力之一，这种能力的提高，对我们的生活同样具有很大的现实意义。
11.【答案】D
【解析】解：AB、圆柱形玻璃杯盛满水，圆柱形玻璃杯中的水中间厚边缘薄，形成水凸透镜；该凸透镜能使图片横向放大、颠倒；由乙图可知，此时的老鼠的像与甲图中的老鼠相比，是放大的，左右颠倒的实像，故AB错误；
C、将漫画逐渐靠近水杯，当物距小于焦距时，成正立、放大的虚像，透过水杯看到的老鼠还是向右跑的，不是掉头的，故C错误。
D、若将漫画离水杯再远一些，物距变大，像距变小，像变小，透过水杯看到的老鼠会变“瘦”一些，故D正确；
故选：D。
透明物质可以制成中间厚边缘薄的凸透镜，物体置于凸透镜的一倍焦距和二倍焦距之间时，成倒立、放大的实像；凸透镜成实像时，物距变大，像距变小，像变小。
水、玻璃、水晶、冰等透明物质，都可以制成凸透镜和凹透镜，虽然材料不同，对光线的作用相同，成像性质相同。
12.【答案】D
【解析】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
(1)因当滑片P在某一端点时电流表示数为0.2A，当滑片P移动至某一位置C时电流表示数为0.6A，
所以，当滑片P在某一端点时，电流表示数为0.2A(电路中的最小电流)，即滑片位于B端，
由P=I2R可得，滑动变阻器的最大阻值：R2=P2I小2=2W(0.2A)2=50Ω；
因串联电路中总电阻等于各分电阻之和，
所以，由I=UR可得，电源的电压：
U=I1(R1+R2)=0.2A×(R1+50Ω)--------①，
滑片P移动至某一位置C时，滑动变阻器接入电路中的电阻：
R2′=P2′I22=3.6W(0.6A)2=10Ω，
则电源的电压：U=I2(R1+R2′)=0.6A×(R1+10Ω)--------②，
因电源的电压不变，所以，0.2A×(R1+50Ω)=0.6A×(R1+10Ω)，
解得：R1=10Ω；
电源的电压U=I1(R1+R2)=0.2A×(10Ω+50Ω)=6V，故A错误；
(2)P在A端时，滑动变阻器接入电路中的电阻为零，只有R1连入电路，
则电路中的最大电流：I大=UR1=12V10Ω=1.2A，故B错误；
R1的电功率为：P=UI大=12V×1.2A=14.4W，故D正确；
(3)P在C点时，根据I=UR可得电压表示数为：U2′=I2R2′=0.6A×10Ω=6V，故C错误。
故选：D。
由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
(1)比较滑片P在某一端点时和某一位置C时的电流关系确定端点的位置，根据P=I2R求出滑动变阻器的最大阻值，根据电阻的串联和欧姆定律表示出电源的电压；滑片P移动至某一位置C时，根据P=I2R求出滑动变阻器接入电路中的电阻，根据电阻的串联和欧姆定律表示出电源的电压，利用电源的电压不变得出定值电阻R1阻值，进一步求出电源的电压；
(2)P在A端时，滑动变阻器接入电路中的电阻为零，根据欧姆定律求出即可求出电流表示数；利用P=UI即可求出R1的电功率；
(3)P在C点时，根据I=UR即可求出电压表示数。
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，正确的判断题干中的端点位置是关键。
13.【答案】4 虚像
【解析】解：小明到平面镜的距离是2m，根据物像到平面镜的距离相等，所以小明的像到平面镜的距离是2m，所以小明和小明的像之间的距离是4m；
小明在平面镜成虚像。
故答案为：4；虚像。
平面镜成像：物体在平面镜中成虚像，物像大小相等，物像连线与镜面垂直，物像到平面镜的距离相等。
平面镜成像特点是平面镜成像习题的重要依据，一定要熟练掌握。
14.【答案】放热 扩散
【解析】解：壶口冒出的“白气”，是温度较高的水蒸气遇冷液化形成的小水滴，同时放出热量；
用沸水才能很快泡出茶香、茶色，这是扩散现象，温度越高，分子运动越快，扩散越快。
故答案为：放热；扩散。
(1)物质由气态变成液态的过程叫液化，液化放热；
(2)分子运动快慢和物体的温度有关，温度越高分子运动越剧烈。
此题考查了身边的液化和扩散现象，是一道简单的应用题。
15.【答案】运动 静止
【解析】解：以地球为参照物，飞船的位置不断变化，所以是运动的；
飞船与天和核心舱对接成功，形成组合体一起运动，以“天和”核心舱为参照物，飞船的位置没有变化，所以是静止的。
故答案为：运动；静止。
在判断物体的运动静止时，要看物体相对于参照物的位置是否发生改变，如果改变，物体是运动的，如果不变，则物体是静止的。
本题主要考查了对运动与静止相对性的理解和应用，属基础知识，难度不大。
16.【答案】电磁波 3×108
【解析】解：电磁波能传递信息，且可以在真空传播，探测器在火星与地球之间的信息是靠电磁波来传递的；它的传播速度是3×108m/s。
故答案为：电磁波；3×108。
电磁波能传递信息，电磁波可以在真空传播，传播的速度与光速相等，都是3×108m/s。
本题考查了电磁波的传播与应用，属于基础题型。
17.【答案】南 ②
【解析】解：(1)地磁场的北极在地理南极附近，地磁场南极在地理北极附近，“柢”是磁体的S极，静止时指向地磁场的北极，即指向地理的南极；
(2)根据安培定则可知，螺线管的左端为N极，右端为S极，根据异名磁极相互吸引可知，小磁针②的右端是N极；如下图：
故答案为：南；②。
(1)地磁场的北极在地理南极附近，地磁场南极在地理北极附近；根据根据异名磁极相互吸引即可判断；
(2)根据安培定则判定螺线管的极性；根据磁极间的相互作用规律判定小磁针的指向。
此题考查了地磁场和安培定则的应用，难度不大。
18.【答案】热传递 增加
【解析】解：当你端着一碗刚出锅的冰泉豆浆，手感到烫，这是因为在接触过程中二者有温度差，发生了热传递，使手的内能增加。
故答案为：热传递；增加。
改变物体内能的方法：热传递、做功。
本题考查热传递改变物体内能，相对比较简单，属于基础题。
19.【答案】231.6 18
【解析】解：(1)电能表表盘数字为02316，电能表的表盘上最后一位是小数，单位是kW⋅h，故电能表此时的读数为231.6kW⋅h；
(2)已知电路中每消耗1kW⋅h的电能，转盘就转动3000r，该电能表的转盘转过900转消耗的电能：
W=900r3000r/(kW⋅h)=0.3kW⋅h，
由P=Wt可得，煮饭时间：
t=WP=0.3kW⋅h1kW=0.3h=18min。
故答案为：231.6；18。
(1)电能表的表盘上面有五个数字窗口，最后一位是小数位，单位是kW⋅h，据此读数；
(2)3000r/(kW⋅h)表示：电路中每消耗1kW⋅h的电能，转盘就转动3000r，可求转盘转过900r消耗的电能，由P=Wt公式变形可求得煮饭时间。
本题的关键是公式及其变形的灵活运用，重点是理解电能表参数的物理意义，解题过程中还要注意单位的换算。
20.【答案】8×103 3.2×104
【解析】解：甲的密度ρ甲=m甲V甲=16kg2×10−3m3=8×103kg/m3；
因甲乙两均匀实心长方体的形状相同，
所以，甲乙平放和立放时对地面产生压强的受力面积之比相等，
又因物体对水平面的压力和自身的重力相等，
所以，S立S平=F甲P甲立F甲P甲平=P甲平P甲立，
旋转前后乙对地面的压强之比P乙立P乙平=F乙S立F乙S平=S平S立=P甲立P甲平，
则旋转后乙对地面的压强p乙立=P甲立P甲平×p乙平=1.6×104Pa8×103Pa×1.6×104Pa=3.2×104Pa。
故答案为：8×103；3.2×104。
知道甲的质量和体积，根据ρ=mV求出甲的密度；
甲乙两均匀实心长方体的形状相同，则甲乙平放和立放时对地面产生压强的受力面积之比相等，物体对水平面的压力和自身的重力相等，根据p=FS求出受力面积之比，然后求出旋转前后乙对地面的压强之比，进一步求出旋转后乙对地面的压强。
本题考查了密度公式和压强公式的综合应用，要注意物体对水平面的压力和自身的重力相等。
21.【答案】解：由图可知，汽车在水平公路上向右匀速行驶，则受到的摩擦力水平向左，作用点在汽车的重心上，从摩擦力的作用点开始，沿水平向左的方向画一条有向线段，用f表示，如图所示：
【解析】(1)根据汽车的运动方向判断汽车受到的摩擦力方向，然后根据力的示意图的画法画出摩擦力的示意图；
(2)画力的示意图的一般步骤为：一画简图，二定点，三画线，四画尖，五把力的符号标尖边．按照这个作图步骤，很容易能够画出指定力的示意图。
此题考查摩擦力示意图的画法，难度不大，确定汽车受到的摩擦力方向是关键。
22.【答案】解：过入射点做法线，光从水中斜射入空气，折射角大于入射角，由此可以做出对应的折射光线，如下图所示：
【解析】过入射点做出法线，然后利用光的折射规律做出对应的折射光线。
做光路图时，要注意实线和虚线，光线要画箭头等细节。
23.【答案】26 加热时间 B A
【解析】解：(1)由图乙知温度计的分度值为1℃，温度计的示数为26℃；
(2)用两个相同的加热器来进行加热的目的是在相同时间使物质吸收相同的热量，根据转换法，两种液体吸收热量的多少可通过加热时间比较；
(3)根据实验数据可知：质量相等的A和B两种液体，加热相同时间，即吸收相同热量时，B升温较高；
(4)因质量相等的A和B两种液体，在升高相同温度时，A吸热多，A的吸热能力，比热容大，根据Q=cmΔt，质量相同的AB液体降低相同的温度，A放热多效果好；故选A液体装入暖手袋中作为供热物质。
故答案为：(1)26；(2)加热时间；(3)B；(4)A。
(1)根据温度计的分度值读出温度计的示数；
(2)我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转化法；
(3)根据表格数据分析回答；
(4)根据比较物质吸热能力的方法(使相同质量的不同物质升高相同的温度，比较吸收的热量(即比较加热时间)，吸收热量多的吸热能力强)确定哪种物质的吸热能力强，根据Q=cmΔt分析。
本题比较不同物质的吸热能力，考查温度计的读数、控制变量法、转换法的应用和比较吸热能力的方法，为热学中的重要实验。
24.【答案】1 2 A、B、C 正确 液体的密度 没有测量出此时瓶子(含有沙子的)重力
【解析】解：(1)常识1：木块漂在水面，铁块沉在水底，说明木块的密度小于水的密度，铁块的密度大于水的密度，则猜想3符合：浮力大小跟物体的质量有关；
常识2：轮船从长江驶入大海，船身会上浮一些，液体的密度变化，则猜想1符合：浮力大小跟液体的密度有关；
常识3：人从泳池浅水区走向深水区，感觉身体变轻，物体浸入物体的深度增加，浮力变化，则猜想2符合：浮力大小与物体排开液体的体积有关；
(2)①A、C实验步骤中，根据称重法可知浮力：F浮=G−F=4N−2N=2N；
②根据控制变量法可知，验证猜想2时需要控制液体的密度相同，排开液体的体积不同；B、C实验中物体在水中的深度不同，则排开液体的体积不同，由于测力计示数不同，由称重法知，两实验中受到的浮力不同，所以，根据A、B、C的结果，可得猜想2是正确的；
③分析A、C、E知液体的密度不同，排开液体的体积相同，由于测力计示数不同，由称重法知，两实验中受到的浮力不同，说明浮力与液体的密度有关；
④根据称重法测浮力，F浮=G−F，将瓶子中的沙子倒掉一些以减小物体密度，则此时瓶子(含有沙子的)重力小于4N，为验证猜想3，即浮力与物体的质量有关，应测量出此时瓶子(含有沙子的)重力，故小丽在该实验环节中存在的问题是没有测量出此时瓶子(含有沙子的)重力。
故答案为：(1)1；(2)①2；②A、B、C；正确；③液体的密度；④没有测量出此时瓶子(含有沙子的)重力。
(1)浮力大小跟液体的密度和物体排开液体的体积有关，跟其它因素没有关系；
(2)①分析A、C的数据，根据称重法F浮=G−F即可求出浮力；
②根据控制变量法可知，验证猜想2时需要控制液体的密度相同，比较排开液体的体积不同时浮力的大小；
③分析A、C、E实验中相同量和不同量，根据控制变量法即可得出结论；
④将瓶子中的沙子倒掉一些以减小物体的质量，则此时瓶子(含有沙子的)重力小于4N，据此分析回答。
本题探究浮力的影响因素，考查物体的浮沉条件、称重法测浮力、控制变量法、数据分析和对实验方案的评估。
25.【答案】右 灯泡短路 0.16 0.32 0.5 大 B 2.5×U−2.5VR0 2.5
【解析】解：(1)如图所示：
(2)电路连接正确后，闭合开关前，应将滑动变阻器的滑片移到阻值最大处，即最右端；闭合开关，电流表有示数，则电路为通路，发现小灯泡不亮，电压表的示数为0V，产生这种现象的原因是灯泡短路；
(3)由图乙可知，电流表选用小量程，分度值为0.02A，示数为0.16A，即通过小灯泡的电流是0.16A；
此时小灯泡的实际功率P=UI=2V×0.16A=0.32W；
(4)由丙图的U−I图像可知，当小灯泡的电压为额定电压U额=2，5V时，电流I=0.2A，
小灯泡的额定功率P额=U额I=2.5V×0.2A=0.5W；
由丙图的U−I图像可知，U越大，I也越大，根据P=UI可得：小灯泡两端的实际电压越大，实际功率越大；
(5)根据电流从电压表正接线柱流入，将将电压表B点的接线改接到C点，观察并记录电压表示数U，因为个电阻的大小和电压大小都不变，根据串联电路的电压规律，定值电阻的电压为：U0=U−2.5V，
由欧姆定律，通过定值电阻的电流：
I0=U0R0=U−2.5VR0，
根据串联电路的电流规律，通过定值电阻的电流即为小灯泡的额定电流，则小灯泡的额定功率可表示为：
P额=U额I额=2.5×U−2.5VR0；
在实验操作中，因电压表选用0～3V的量程，故定值电阻的最大电压不能超过3V−2，5V=0.5V，因小灯泡正常工作时电流为I=0.2A，由欧姆定律I=UR，故R0的最大值不能超过：R0max=U0I=0.5V0.2A=2.5Ω。
故答案为：(1)如答图所示(2)右；灯泡短路；(3)0.16；0.32；(4)0.5；大；(5)B；2.5×U−2.5VR0；2.5。
(1)滑动变阻器串联接入电路，接线柱要一上一下连接；
(2)电路连接正确后，闭合开关前，应将滑动变阻器的滑片移到阻值最大处；闭合开关，电流表有示数，则电路为通路，根据小灯泡不亮，电压表的示数为0V分析产生这种现象的原因；
(3)根据电流表选用小量程确定分度值读数；利用公式P=UI求出灯泡的功率；
(4)根据丙图找出灯泡电压为额定电压2.5V时的电流，利用公式P=UI求出灯泡的额定功率；分析U−I图像即可得出结论；
(5)根据电流从电压表正接线柱流入分析判断；因为个电阻的大小和电压大小都不变，根据串联电路的电压规律，求出定值电阻的电压，由欧姆定律，求出通过定值电阻的电流即为小灯泡的额定电流，即可求出小灯泡功率的表达式；根据在实验操作中，电压表的量程选择，小灯泡正常工作时的电压、电流的大小体件分析解题。
本题考查了电功率的测量实验，综合性强，难度大。
26.【答案】解：(1)潜水器的重力：G=mg=12×103kg×10N/kg=1.2×105N；
(2)潜水器下潜时的平均速度：v=st=1800m5×60s=6m/s；
(3)潜水器在1800m深处受到海水的压强：p=ρ海水gh=1.0×103kg/m3×10N/kg×1800m=1.8×107Pa。
答：(1)潜水器的重力为1.2×105N；
(2)潜水器下潜时的平均速度为6m/s；
(3)潜水器在1800m深处受到海水的压强为1.8×107Pa。
【解析】(1)利用G=mg求潜水器的重力；
(2)利用v=st求平均速度；
(3)根据p=ρ海水gh求海水的压强。
本题考查了重力、平均速度和海水压强的计算，是一道基础题。
27.【答案】解：已知问题重力G=300N，物体升高高度h=6m，物体沿斜面向上移动的距离s′=10m，所以时间t=10s。
(1)根据题意拉力做的有用功：
W有=Gh=300N×6m=1800J；
(2)由η=W有W总=75%得总功：
W总=W有75%=1800J75%=2400J，
由图可知，动滑轮上绳子的段数n=2，则绳子端移动的距离s=2s′=2×10m=20m，
由W总=Fs得拉力：
F=W总s=2400J20m=120N；
(3)拉力做功的功率：
P=W总t=2400J10s=240W。
答：(1)拉力做的有用功为1800J；
(2)拉力的大小为120N；
(3)拉力的功率为240W。
【解析】(1)利用W=Gh即可求出拉力做的有用功；
(2)动滑轮上绳子的段数n=2，则绳子端移动的距离是物体移动距离的2倍；利用η=W有W总=75%求出总功，再利用W总=Fs求拉力；
(3)利用P=Wt求拉力的功率。
本题考查了使用斜面和定滑轮时有用功、总功和功率的计算，明确有用功、总功的含义是关键。
28.【答案】解：(1)由I=UR可得，通过定值电阻的电流：
I=UR=6V10Ω=0.6A；
即电流表的示数为0.6A。
(2)因为两电阻并联，所以R1的电压和电流均不变，其功率也不变，而总功率是R2和R1的功率之和，所以总功率增加量即为R2功率，即P=1.8W，
R2产生的热量：
W=Pt=1.8W×10×60s=1080J；
(3)由表格数据可知，两电压表的示数之和均为6V，则滑动变阻器R滑与R1是串联，根据欧姆定律可知，定值电阻两端的电压和电流的比值一定，可以确定电压表V2测定值电阻两端的电压，V1测滑动变阻器两端的电压；
则有U定U滑=R1R滑，
分别代入数据解得：R滑1=50欧，R滑2=20欧，R滑3=10欧，R滑4=5欧，
所以△R最大=R滑1−R滑2=30欧，△R最小=R滑3−R滑4=5欧，
故△R最大△R最小=30Ω5Ω=6：1。
答(1)闭合开关S，电流表示数是0.6A；
(2)电阻R2产生的热量是1080J；
(3)△R最大与△R最小的比值是6：1。
【解析】(1)知道电源的电压和电阻大小，根据欧姆定律求出电流；
(2)因为两电阻并联，所以R1的电压和电流均不变，其功率也不变，而总功率是R2和R1的功率之和，所以总功率增加量即为R2功率，再由W=Pt计算R2产生的热量；
(3)分析表中两电压表的示数和电源电压之间的关系确定定值电阻与滑动变阻器的连接方式，根据欧姆定律可以确定电压表的位置；根据欧姆定律求出滑动变阻器接入电路中的电阻，计算每次移动滑片时变阻器连入电路的阻值，找出最大值和最小值求比。
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，从表格中获取有用的信息是解决问题的关键。
相关试卷
2022年广西梧州市中考物理试卷： 这是一份2022年广西梧州市中考物理试卷，共28页。试卷主要包含了选择题，填空题，作图，应用计算题等内容，欢迎下载使用。
2021年广西梧州市中考物理模拟试题（含解析）： 这是一份2021年广西梧州市中考物理模拟试题（含解析），共21页。试卷主要包含了单选题，多选题，填空题，作图题，实验题，综合题，计算题等内容，欢迎下载使用。
精品解析：2021年广西梧州市中考物理模拟试题（解析版）： 这是一份精品解析：2021年广西梧州市中考物理模拟试题（解析版），共19页。试卷主要包含了选择题，填空题，作图题，计算题等内容，欢迎下载使用。
