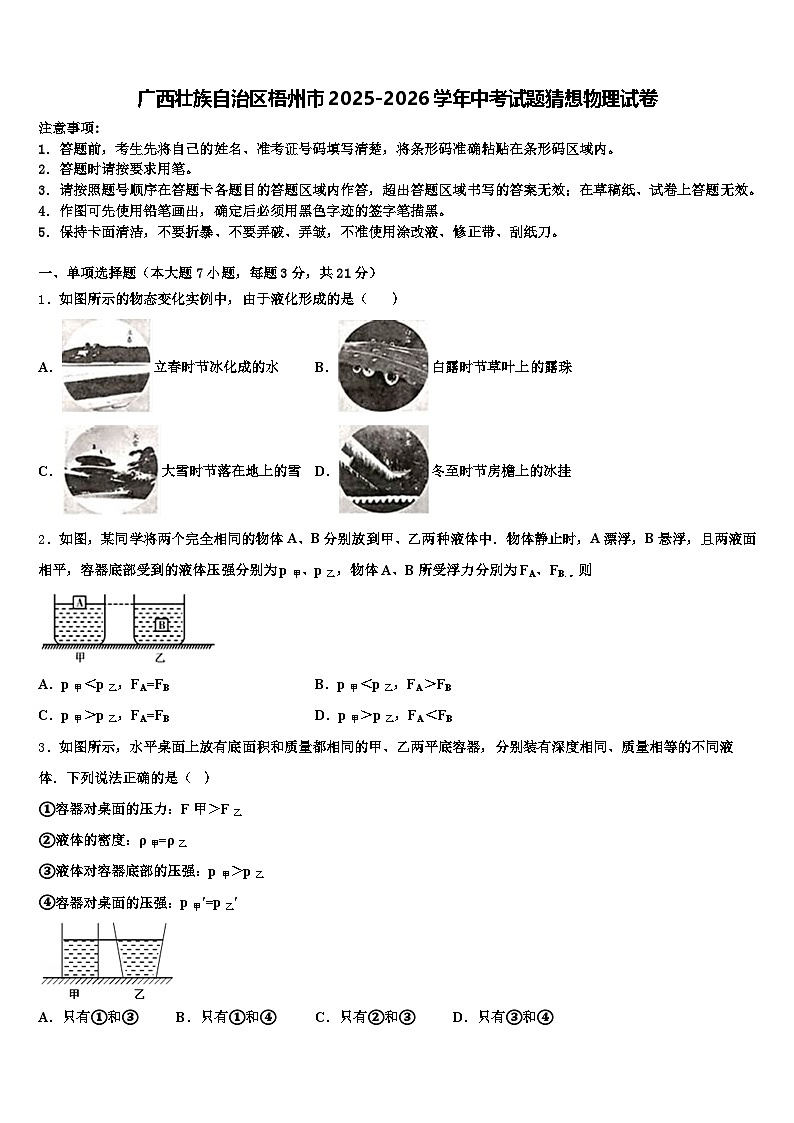

广西壮族自治区梧州市2025-2026学年中考试题猜想物理试卷（含答案解析）

这是一份广西壮族自治区梧州市2025-2026学年中考试题猜想物理试卷（含答案解析），共19页。试卷主要包含了答题时请按要求用笔，以下操作中，不能改变音调的是，下列数据最符合实际的是等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示的物态变化实例中，由于液化形成的是（ ）
A．立春时节冰化成的水B．白露时节草叶上的露珠
C．大雪时节落在地上的雪D．冬至时节房檐上的冰挂
2．如图，某同学将两个完全相同的物体A、B分别放到甲、乙两种液体中．物体静止时，A漂浮，B悬浮，且两液面相平，容器底部受到的液体压强分别为p甲、p乙，物体A、B所受浮力分別为FA、FB．。则
A．p甲＜p乙，FA=FBB．p甲＜p乙，FA＞FB
C．p甲＞p乙，FA=FBD．p甲＞p乙，FA＜FB
3．如图所示，水平桌面上放有底面积和质量都相同的甲、乙两平底容器，分别装有深度相同、质量相等的不同液体．下列说法正确的是（ ）
①容器对桌面的压力：F甲＞F乙
②液体的密度：ρ甲=ρ乙
③液体对容器底部的压强：p甲＞p乙
④容器对桌面的压强：p甲′=p乙′
A．只有①和③B．只有①和④C．只有②和③D．只有③和④

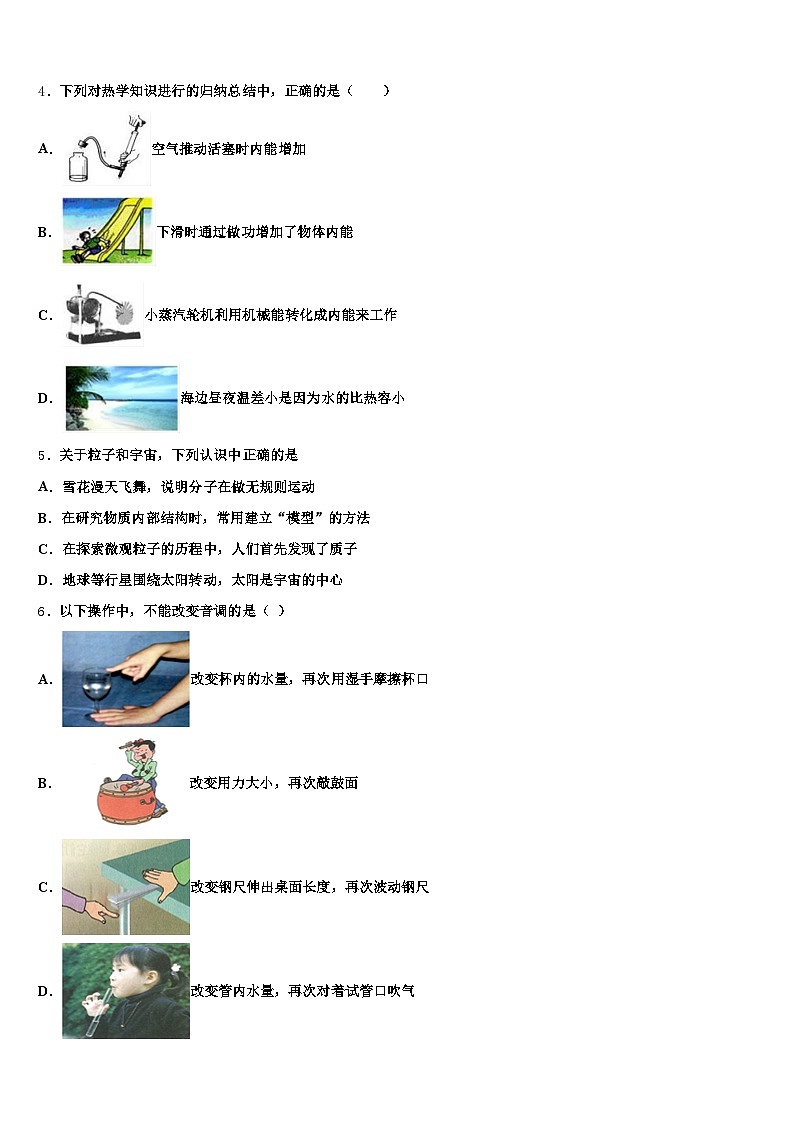

4．下列对热学知识进行的归纳总结中，正确的是（ ）
A．空气推动活塞时内能增加
B．下滑时通过做功增加了物体内能
C．小蒸汽轮机利用机械能转化成内能来工作
D．海边昼夜温差小是因为水的比热容小
5．关于粒子和宇宙，下列认识中正确的是
A．雪花漫天飞舞，说明分子在做无规则运动
B．在研究物质内部结构时，常用建立“模型”的方法
C．在探索微观粒子的历程中，人们首先发现了质子
D．地球等行星围绕太阳转动，太阳是宇宙的中心
6．以下操作中，不能改变音调的是（ ）
A．改变杯内的水量，再次用湿手摩擦杯口
B．改变用力大小，再次敲鼓面
C．改变钢尺伸出桌面长度，再次波动钢尺
D．改变管内水量，再次对着试管口吹气

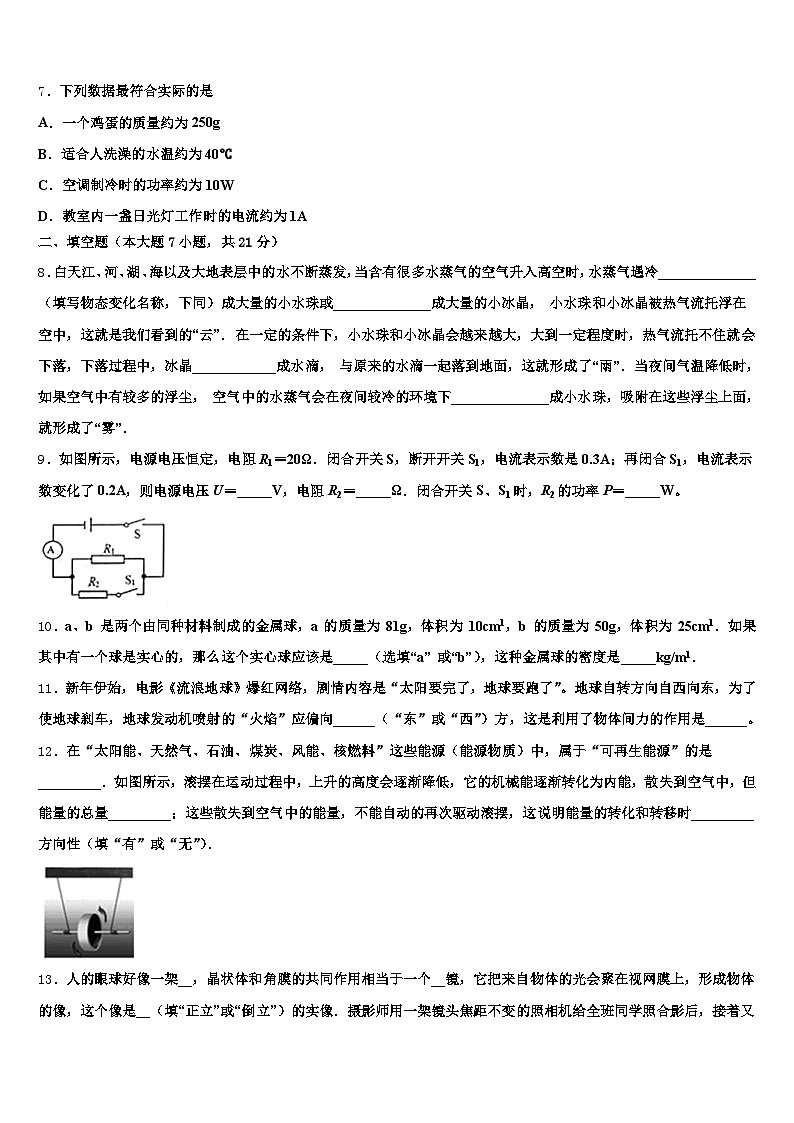

7．下列数据最符合实际的是
A．一个鸡蛋的质量约为250g
B．适合人洗澡的水温约为40℃
C．空调制冷时的功率约为10W
D．教室内一盏日光灯工作时的电流约为1A
二、填空题（本大题7小题，共21分）
8．白天江、河、湖、海以及大地表层中的水不断蒸发，当含有很多水蒸气的空气升入高空时，水蒸气遇冷______________（填写物态变化名称，下同）成大量的小水珠或______________成大量的小冰晶， 小水珠和小冰晶被热气流托浮在空中，这就是我们看到的“云”．在一定的条件下，小水珠和小冰晶会越来越大，大到一定程度时，热气流托不住就会下落，下落过程中，冰晶____________成水滴， 与原来的水滴一起落到地面，这就形成了“雨”．当夜间气温降低时，如果空气中有较多的浮尘， 空气中的水蒸气会在夜间较冷的环境下______________成小水珠，吸附在这些浮尘上面，就形成了“雾”．
9．如图所示，电源电压恒定，电阻R1＝20Ω．闭合开关S，断开开关S1，电流表示数是0.3A；再闭合S1，电流表示数变化了0.2A，则电源电压U＝_____V，电阻R2＝_____Ω．闭合开关S、S1时，R2的功率P＝_____W。
10．a、b 是两个由同种材料制成的金属球，a 的质量为 81g，体积为 10cm1，b 的质量为 50g，体积为 25cm1．如果其中有一个球是实心的，那么这个实心球应该是_____（选填“a” 或“b”），这种金属球的密度是_____kg/m1．
11．新年伊始，电影《流浪地球》爆红网络，剧情内容是“太阳要完了，地球要跑了”。地球自转方向自西向东，为了使地球刹车，地球发动机喷射的“火焰”应偏向______（“东”或“西”）方，这是利用了物体间力的作用是______。
12．在“太阳能、天然气、石油、煤炭、风能、核燃料”这些能源（能源物质）中，属于“可再生能源”的是_________．如图所示，滚摆在运动过程中，上升的高度会逐渐降低，它的机械能逐渐转化为内能，散失到空气中，但能量的总量_________；这些散失到空气中的能量，不能自动的再次驱动滚摆，这说明能量的转化和转移时_________方向性（填“有”或“无”）．
13．人的眼球好像一架__，晶状体和角膜的共同作用相当于一个__镜，它把来自物体的光会聚在视网膜上，形成物体的像，这个像是__（填“正立”或“倒立”）的实像．摄影师用一架镜头焦距不变的照相机给全班同学照合影后，接着又给小明同学照半身像，如果小明在原地不动，这时摄影师应__（填“增大”或“减小”）照相机镜头到小明的距离．
14．如图所示，在探究“凸透镜成像的规律”实验中，蜡烛、透镜、光屏的位置如图所示，光屏上成一个清晰的像，应用这一原理可制成_______；再将蜡烛远离透镜，同时将光屏_______（填“远离”或“靠近”）透镜，才能在光屏上再次成一个清晰的像．
三、作图题（共7分）
15．如图所示，课桌的重心为O点，若在课桌的C点用力F把桌腿B抬离地面，在抬起时另一桌腿A没有滑动，请在图中画出最小力F的示意图及其力臂L．
（_____）
16．如图所示，利用动滑轮来提升一个物体，拉力F竖直向上．动滑轮其实就是一个变形的杠杆，请在图中标出它的支点O，并画出F的力臂L．
（__________）
17．如图所示，杠杆在力F1作用下处于平衡状态，l1为F1的力臂. 请在图中作出物体受到的重力、阻力臂L2、动力F1
（_____）
四、实验题（本大题共5小题，共20分）
18． (4分)某同学用下列器材研究影响滑动摩檫力大小的因素：粗糙程度均匀的长木板一块，质量相等的木块和铝块各一个，弹簧测力计一只。如图所示，4次实验中他都用弹簧测力计沿水平方向缓慢拉动物块，使其在水平长木板上做匀速直线运动。
（1）甲、丙两图所示的实验说明：接触面的粗糙程度相同时，滑动摩擦力的大小与 有关。
（2）丙图中，弹簧测力计的示数为 N，铝块受到的摩擦力大小为 N。
（3）丁图中铝块受到的摩擦力大小 乙图中铝块受到的摩擦力大小（填“大于”、“等于”或“小于”）。
19．在测定额定电压为3.8V的小灯泡 （电阻大约为10Ω）额定功率的实验中，小明连接了如图甲所示的电路，其中电源电压为6V且保持不变．
（1）请将实物电路连接完整（要求：滑动变阻器的滑片向左移动时小灯变亮）．
（_____）
（2）若有A（5Ω 1A）、B（10Ω 0.5A）和C（15Ω 0.2A）三个滑动变阻器可供选择，则应该选择变阻器_____（填“A”、“B”或“C”）连入电路，才能保证实验顺利进行．
（3）在实验中，若电压表示数为2V，则小灯泡的实际功率_____额定功率（填“大于”、“小于”或“等于”）；在此基础上，为了能测量小灯泡的额定功率，必须将滑片P向_____（填“A”或“B”）端移动，当电压表的示数为_____V时小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡的额定功率为_____W．
（4）小明根据测量小灯泡实际功率的多组实验数据，作出了I﹣U图象，如图丙所示．结果发现图象不是直线，这表明通过小灯泡的电流与其两端的电压_____（填“成”或“不成”）正比，这是因为_____．
20．在探究“物体动能的大小与哪些因素有关”的实验中，如图所示，让同一铁球从斜面的不同高度静止释放，撞击同一木块．请回答下列问题：
（1）该实验的目的是研究_____（选填“铁球”或“木块”）的动能大小与的_____关系；
（2）通过观察_____可以判断铁球动能的大小，从而得出_____的结论；
（3）木块被撞击后将沿水平面做_____，它最终会停下，是由于_____的缘故；在此过程中，木块受到的摩擦阻力对木块做功的功率将_____（选填“变大”、“变小”或“不变”）．若水平面光滑，木块被撞后将_____．
21．两只铭牌模糊的小灯泡L1、L2，仅能看清分别标有“0.3A”和“0.5A”字样．
图甲是小明测量小灯泡L1额定功率时连接的实物图；
①图中有一根线连接错误，请在这积线上打“×”，并在图中改正_________；
②闭合开关前，滑动变阻器的滑片P应位于_______（远填“A”或“B”）端；
③闭合开关，电流表示数为0.1A，移动滑片P，通过观察_______表的示数来判断小灯泡是否正常发光，小灯泡正常发光时，电压表的示数如图乙所示，则小灯泡L1的额定功率为_______W．小华利用图丙所示的电路测出了小灯泡L2的额定功率，请在虚线框内补上小灯泡、电压表和定值电阻R（阻值已知）这三个元件的符号，使电路完整，实验操作方便___________．
22．如图所示是小方同学用两只外形相同的蜡烛“探究平面镜成像的特点”．
用透明的玻璃板代替平面镜，主要是利用玻璃透明的特点，便于确定__________．选取相同的蜡烛，是为了便于比较像和物体的____关系．在实验过程中，把一只点燃的蜡烛放在玻璃板前，再将另一支____蜡烛（选填“点燃”或“不点燃”）放在玻璃板的后面来回移动，直到看上去跟前面的蜡烛的像_____．当点燃的蜡烛放在玻璃板前面20cm的A处时，玻璃板后B处的蜡烛好像也被“点燃”了；移去B处的蜡烛，将光屏放在B处，发现光屏上并没有蜡烛的像，这说明平面镜所成的像是______像．小方将玻璃板移去，在玻璃板位置放一个凸透镜，B处放光屏， 发现光屏上恰好成倒立、等大的蜡烛的像，则该凸透镜的焦距为______cm．
五、计算题（本大题共2小题，共13分）
23．如图所示，定值电阻R0＝30Ω，滑动变阻器R的最大阻值为50Ω，灯泡L上标有“12V6W”的字样，忽略灯丝电阻的变化。闭合开关S、S1、S2，将滑片P移到最左端，灯泡L正常发光。求：
（1）电源电压；
（2）灯泡L的电阻；
（3）此电路消耗的最大电功率；
（4）此电路消耗的最小电功率。：
24．如图甲所示轿车的质量是1.26t，四个轮胎与地面的接触面积是0.12m2，该轿车在平直的公路上匀速行驶1h消耗汽油8L，已知汽油完全燃烧放出的热量有30%转化为机械能，（汽油的热值4.6×107J/kg，汽油的密度0.7×103kg/m3，g取10N/kg）求：
（1）1h轿车发动机所做的功。
（2）该轿车静止时对水平路面的压强。
（3）若轿车在水平路面上匀速行驶时所受的阻力f与速度v的关系如图乙所示，则该轿车以90km/h的速度匀速行驶时的功率多大。
六、综合能力题（本大题共3小题，共18分）
25．读短文,回答问题：
贫民窟中的黑科技 单靠重力工作的电灯
当我们在受电灯带来的各种便利时,身处在发展中国家贫困地区的人们却在依靠极度危险的煤油灯进行照明。针对发展中国家普遍用不上电的情况,2012年12月,英国伦敦设计师马丁瑞德福和吉姆里弗斯发明了一款实用的“重力灯”( Gravity Light),顾名思义,它靠重力发电,在灯身上挂着的一重物,重物下落时,它会拉动灯中心的一根绳子,从而启动一台发电机,发电机把下落重物产生的能量为灯供电。这和手摇式发电装置的原理一样,只不过重力灯的运动方向更垂直,这种重力灯和苹果手机一起被为最伟大的发明
现在，重力灯迎来了第三代“重力LED灯GL02”,其亮度相当于一个12瓦的日光灯(如图甲),使用寿命可以达到200年。“重力LED灯GL02”挂于大约2米高,通过拉几下珠绳把重物吊起,松开后,重物因重力的关系会慢慢下降(每秒大约2mm,如图乙),重力灯的内部结构如图丙所示,以一系列的齿轮带动一个直流发电机,发电时间约为20分钟。“重力LED灯GL02”采用了全新的保护机制,可以确保超重的物体安全地着陆地面,当沙包落到地面时,只要将沙包再提离至原来位置,又可以继续发电,这样就能拥有绿色、不用电池,无污染、使用“零”成本、源源不断的光线,而且“重力LED灯GL02”机身上有DC插座,还可以为收音机等设备进行供电,其他类似的装置——比如电池充电器也能用同样的方式工作·重力LFD灯的照明时间取决于安装的高度,正常情况下,实于1.8米的高度,可以维持约20分钟的照明,当然你实装高度的越高,维持时间越长。
重力灯的主要构件是直流发电机,它的工作原理是__________重力灯工作过中主要的能量转化形式是：将______能转化成______能再转化成光能。如果某一次使用重力灯,将质量为20kg的重物吊起到1.8m的高度释放,重物以2mm/s速度匀速竖直下降,整个过程中可使10只并联的标有3V 10mALED灯正常发光。则整个过程中重物的重力做功_______J(g=10N/kg);重力灯的能量转化效率为______________重力灯是绿色、无污染的清洁照明工具，使用“零”成本。但它也有不足之处，请说出使用重力灯的一点不足：________
26．白炽灯是日常生活中最重要的光源，小明对图甲所示的白炽灯和灯口进行了仔细观察后，结合所学有关知识，明白了许多道理：
在家庭电路它与其他用电器之间是_____联，灯尾金属块必须与_____线相连，且灯口外壳和灯口上盖都是由塑料或橡胶制成，是由于它们都是_____，这些措施都是为了安全用电 白炽灯用久了会发暗，其原因之一是钨丝先升华后_____（填物态变化名称）在灯泡内壁上，影响了玻璃的透光性 原因之二是灯丝变细，电阻变大，在电压不变时，实际功率_____（选填“变大”“变小”或“不变”）．如图乙是光明牌白炽灯的铭牌，则25W表示_____．正常工作20h消耗的电能是_____kW•h．
27．2019 年 4 月 10 日，人类首张黑洞照片正式出炉！人类对于黑洞的探索已走过很多个年头， 黑洞是一种非常特殊的天体，它是由恒星在准备灭亡时形成的，其质量非常大，体积却非常小。上海科学家率国际科研小组曾利用射电望远镜阵列观察到，有一个黑洞直径与地球相当，质量却至少是太阳的 40 万倍。查阅表格中的相关数据，可得出该黑洞的质量约为____千克；黑洞的密度约为____千克/米 1．
(2)请根据所学知识猜测黑洞形成的原因___________。
A．恒星灭亡过程中爆炸产生新的原子，原子个数增加
B．恒星灭亡过程中内部原子吸收爆炸产生的能量，所以原子质量逐渐增大
C．恒星灭亡过程中内部原子之间间隙逐渐减小，最终电子质子中子被挤成一种密度极高的物质
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
A. 立春时节冰化成的水，即固态变为液态的过程，是凝固现象，故A不符合题意；
B. 白露时节草叶上的露珠，是水蒸气遇冷液化形成的小水珠，故B符合题意；
C. 大雪时节落在地上的雪，雪是水蒸气遇冷凝华形成的，故C不符合题意；
D. 冬至时节房檐上的冰挂，是水凝固而变成冰，故D不符合题意；
故选B．
点睛：物质通常存在三种状态，物质由一种状态变为另一种状态的过程，叫物态变化，总共有六种变化过程，像这类的题目，只要记清楚物态变化过程即可正确解题．
2、C
【解析】
由于A、B完全相同，则重力相等，由图可知：A在甲液体中漂浮，B在乙液体中悬浮，由物体的漂浮、悬浮条件可知：FA=G，FB=G，所以FA=FB；甲液体中的A漂浮，ρ甲液＞ρA，乙液体中的B悬浮，ρ乙液=ρB，两种液体的密度：ρ甲液＞ρ乙液；又因为两容器液面等高，所以由p=ρgh可知，两种液体对容器底压强：p甲＞p乙．故C正确；故应选C。
3、D
【解析】
①容器质量相等，容器内的液体质量也相等，所以总重相等，即容器对桌面的压力相等：F甲=F乙，故①错误；
②液体的质量相等，由图知，乙容器越往上，口径越大，所以乙中液体体积大，根据可知，乙的密度小，故ρ甲>ρ乙,故②错误；
③因为ρ甲>ρ乙，且液面相平，根据可知，液体对容器底部的压强为：p甲＞p乙，故③正确；
④总重相等，容器的底面积相等，根据得，容器对桌面的压强：p甲′=p乙′，故④正确；
故选D．
点睛：关键是判断出两液体密度大小的关系，根据图可知，乙液体体积大，而两液体质量相等，所以根据密度公式可判断密度大小，再判断其它就没有难度了．
4、B
【解析】
A、空气推动活塞，对活塞做功，空气的内能减小，温度降低，故该选项说法错误； B、下滑时通过功增加了物体内能，克服摩擦做功，机械能转化成内能，内能增加，故该选项正确；
C、蒸汽轮机是利用内能转化为机械能的原理进行工作的，故该选项说法错误．
D、因为水的比热容较大，在吸收相同的热量时温度变化较小，所以昼夜温差较小，故该选项说法错误；
故选B．
本题利用生活中热学知识的实例，综合检查了能量转化多方面的知识，要求学生对物体内能的转化有一个全面的了解并能学以致用．让学生真正掌握物体内能的转化方式．
1、本题主要是考查能量转化知识的题目，要求学生掌握物体内能的转化；
2、做功可以改变物体的内能，当对物体做功时，机械能转化为内能，当物体对外做功时，内能转化为机械能；
3、比热容是物质的特性，大部分物质的比热容不同，比热容大的物质在同样受冷或受热时，温度变化量小．
5、B
【解析】
A、雪花漫天飞舞，那是物质的机械运动，不是分子在运动，分子运动是肉眼看不见的，故A错误；
B、科学家常采用建立模型的方法对物质结构进行研究，故B正确；
C、在探索微小粒子的历程中人们首先发现了电子，故C错误；
D、地球是太阳系的一颗行星，绕太阳公转，太阳是宇宙中的一颗恒星，并不是宇宙的中心，故D错误。
6、B
【解析】
声音的三要素是：音调、响度和音色；影响声音音调的是物体振动的频率，图中只有B是通过增大振幅来改变声音响度以外，其它三个都是通过改变振动的频率来改变音调的，故应选B。
7、B
【解析】
A. 一个鸡蛋的质量在50g左右，故不符合实际；
B.人体正常体温在37℃左右，洗澡水的温度应该略高于体温，在40℃左右，故符合实际；
C. 空调制冷时的功率约为1000W，故不符合实际；
D. 家庭用电风扇的工作电流在0.2A左右，教室内日光灯的工作电流与此差不多，在0.2A左右，故不符合实际．
二、填空题（本大题7小题，共21分）
8、液化 凝华 熔化 液化；
【解析】
水蒸气升入高空时，遇冷液化成大量的小水珠或凝华成大量的小冰晶，在一定的条件下，小水珠和小冰晶会越来越大，大到一定程度时，气流托不住就会下落，下落过程中，小冰晶熔化成水滴，与原来的水滴一起落到地面，这就形成了雨；当夜间气温降低时，如果空气中有较多的浮尘，空气中的水蒸气会在夜间较冷的环境中液化成小水珠，吸附在这些浮尘上面，就形成了“雾”．
9、6 30 1.2
【解析】
闭合S，断开S1时，电路为R1的简单电路，电流表测通过R1的电流，
由I＝可得，电源的电压：
U＝I1R1＝0.3A×20Ω＝6V；
若再闭合S1时，两电阻并联，电流表测干路电流，
因并联电路中各支路独立工作、互不影响，
所以，通过R1的电流不变，仍然为0.3A；
因并联电路中干路电流等于各支路电流之和，且电流表示数变化了0.2A，
所以，干路电流变大，即电流表的示数增大，则通过R2的电流I2＝0.2A，
因并联电路中各支路两端的电压相等，
所以，R2的阻值：
R2＝＝＝30Ω，
R2的功率：P＝UI2＝6V×0.2A＝1.2W。
10、a；2.7×101
【解析】
试题分析：A.b两球的密度分别为：ρa=ma/Va=81g/10cm1=2.7g/cm1，ρb=mb/Vb=50g/25cm1=2g/cm1，因ρa＞ρb，所以，实心球是a，这种金属的密度是2.7g/cm1=2.7×101kg/m1．
考点：空心、混合物质的密度计算
11、东 相互的
【解析】
地球自转方向为自西向东，那么为了使地球刹车，由于物体间的作用是相互的，所以，地球发动机喷射的“火焰”应偏向东方，从而获得一个向西的反作用力。
12、太阳能和风能 不变 有
【解析】
太阳能、风能、水能等可以从自然界源源不断地得到，这样的能源称为可再生能源；而像煤、石油、天然气等一旦消耗就很难再生，这类能源称为不可再生能源．
所以在“太阳能、天然气、石油、煤炭、风能、核燃料”这些能源（能源物质）中，属于“可再生能源”的有太阳能、风能．
在图中，滚摆在运动过程中，上升的高度会逐渐降低，它的机械能逐渐转化为内能，散失到空气中，由能量守恒定律可得，能量的总量保持不变；这些散失到空气的能量，不能自动地再次驱动滚摆，这说明能量的转化和转移具有方向性．
13、照相机 凸透 倒立 减小
【解析】
眼球好像一架照相机，晶状体和角膜共同作用相当于一个凸透镜，物体在视网膜上成倒立、缩小的实像；用一架镜头焦距不变的照相机给全班同学照合影后，接着又给小明同学照半身像，像变大，物距要减小，所以如果小明在原地不动，要减小镜头和小明之间的距离，同时增大镜头和底片之间的距离．
14、投影仪 靠近
【解析】
由图知，物距小于像距，此条件下凸透镜成倒立放大的实像，所以此时在光屏上得到的是倒立、放大的实像，其应用是投影仪、幻灯机或电影机；
再将蜡烛远离透镜，即物距增大，则像距应减小，所以需要将光屏靠近凸透镜，才能在光屏上再次成一个清晰的像．
凸透镜成像规律的实验是常考试的内容，要掌握成像时物距和像距变化的特点，当物距增大时，像距减小，像也会变小，这里的像变小，是与之前比变小，要比较像与物体的大小，要看像距和物距的比较，像距大于物距，像就放大．
三、作图题（共7分）
15、
【解析】
以桌腿上A点为转轴，当所用的力力臂最大时，所用的力最小，而最大的力臂等于AC间距离l，则当力作用在C点且与AC连线垂直向上时，力最小；如图所示：
16、
【解析】
力臂是从支点到力的作用线的距离，动滑轮是动支点，支点是绳与滑轮接触点如图O点，力臂是从O点到力F作用线的距离L．
17、略
【解析】
试题分析：由图示可知，F2 与杠杆垂直，故连接支点O与F2 的作用点即为力臂L2，过L1的上端作L1的垂线，交杠杆于一点，即为F1 的作用点，F1 的方向向上，如上图所示．
考点：力和力臂的画法
四、实验题（本大题共5小题，共20分）
18、（1）压力大小；（2） 3.2 、0 （3）等于
【解析】
试题分析：滑动摩擦力的大小与压力的大小和接触面的粗糙程度有关，实验所采用的方法是控制变量法，故（1）甲、丙两图所示的是控制接触面的粗糙程度相同，探究的是滑动摩擦力的大小与压力大小的关系。（2）由丙图知，弹簧测力计的示数为3.2N，铝块与木块相对静止，但在水平方向上没有相对运动趋势，故在水平方向上不受摩擦力的作用，故摩擦力为0N。（3）丁图中铝块与乙图中铝块对地面的压力相同，接触面粗糙程度相同，故受到的摩擦力大小相等。
考点：影响滑动摩擦力大小的实验探究过程
19、（1）见下图：
（2）B；（3）小于； A ；3.8 ；1.52；（4）不成；灯丝电阻随温度的升高而增大
【解析】
试题分析：（1）小灯泡的额定电压为3.8V，电阻大约为10Ω，所以通过灯丝的电流约为0.38A，不超过0.6A，则电流表使用0～0.6A的量程；滑片向左移动时灯泡变亮，说明滑动变阻器接入电路的阻值减小，则A端接入了电路；
（2）小灯泡正常发光时，滑动变阻器两端的电压为6V-3.8V=2.2V，其阻值约为：，A最大电阻值不够，C能承受的最大电流不够，所以选B；
（3）当实际电压小于额定电压时，实际功率小于额定功率；此时滑片须向A端移动，减小滑动变阻器的阻值，使它分得的电压减小，而小灯泡分得的电压增大至3.8V，此时小灯泡正常发光，电流为0.4A，其额定功率为：；
（4）I﹣U图象不是直线，说明电流不电压不成正比，这是由于小灯泡的灯丝电阻不是定值，它随着温度的升高而增大．
考点：伏安法测功率
20、铁球 速度 木块被撞击后运动的距离 在质量一定时，速度越大，动能越大 减速运动 摩擦力 变小 做匀速直线运动
【解析】
（1）实验中研究的是影响铁球的动能大小的因素，让同一铁球沿斜面的不同高度由静止释放，撞击同一木块，这样控制了质量相同，而探究物体的动能与速度的关系；
（2）在同一平面上，木块通过的距离越大，说明木块获得的初速度越大，所以，通过木块被撞击后移动距离的大小可以间接判断物体动能的大小，由此得出的结论是：在质量一定时，速度越大，动能越大；
（3）木块被撞击后将沿水平面做减速运动，并最终会停下，是由于受到的摩擦力改变了木块的运动状态；在此过程中，木由于木块对水平面的压力不变、接触面的粗糙程度不变，所以，木块受到的摩擦力大小不变，但由于速度减小，由P=fv知道，木块受到的摩擦阻力对木块做功的功率将变小．若水平面光滑，木块则不受摩擦力，木块被撞后将做匀速直线运动．
21、 B 电流 0.75
【解析】
①原电压表测电源电压是错误的，应测灯的电压，如下图1所示：
②闭合开关前，滑动变阻器的滑片P应位于阻值最大处的B端；③灯在额定电流下正常发光，闭合开关，电流表示数为0.1A，移动滑片P，通过观察电流表的示数来判断小灯泡是否正常发光，小灯泡正常发光时，电压表的示数如图乙所示，电压表选用小量程，分度值为0.1V，电压大小为2.5V，则小灯泡L1的额定功率为：P＝UI＝2.5V×0.3A＝0.75W；（2）若该电路中没有电流表，电压表和定值电阻应起到测量电流的作用，故将灯与定值电阻串联后再与变阻器串联；要测灯的额定功率，首先使灯正常发光，当灯的电流为额定电流时，灯正常发光，先将电压表与定值电阻并联，通过移动滑片的位置，使灯的电压为0.5A×R，此时灯正常发光，保持滑片位置不动，通过开关的转换，使电压表测灯与定值电阻的电压，因此时各电阻的大小和电压不变，灯仍正常工作，根据串联电路电压的规律，可求出此时灯的额定电压，根据P＝UI可求出灯的额定功率．设计的电路下图2所示：
（1）①原电压表应测灯的电压；②为保护电路，闭合开关前，滑动变阻器的滑片P应位于阻值最大处；③灯在额定电流下正常发光，根据电压表选用小量程确定分度值读数，根据P＝UI求小灯泡L1的额定功率；（2）电路中没有电流表，电压表和定值电阻应起到测量电流的作用，故将灯与定值电阻串联后再与变阻器串联；要测灯的额定功率，首先使灯正常发光，将电压表与定值电阻并联，通过移动滑片的位置，使灯的电压为0.5A×R，此时灯正常发光，保持滑片位置不动，通过开关的转换，使电压表测灯与定值电阻的电压，此时灯仍正常工作，根据串联电路电压的规律，可求出此时灯的额定电压，根据P＝UI可求出灯的额定功率．
22、像的位置 大小 不点燃 重合 虚 10
【解析】
利用玻璃板透明的特点，便于确定像的位置．取相同的蜡烛，是为了比较像和物体的大小关系．在实验过程中，为了使得成像更加清晰，放在玻璃板后面的蜡烛不能点燃，移动后面的蜡烛，直到它与前面蜡烛的像完全重合．将光屏放在B处，光屏上没有像，这是因为平面镜成的是虚像．在玻璃板的位置放一个凸透镜，光屏上成倒立、等大的实像，物距等于像距等于两倍焦距，焦距是10cm．
五、计算题（本大题共2小题，共13分）
23、（1）12V（2）24Ω（3）10.8W（4）1.8W
【解析】
（1）闭合开关S、S1、S2，将滑片P移到最左端时，R0与L并联，因并联电路中各支路两端的电压相等，且此时灯泡L正常发光，所以电源的电压U＝UL＝12V；
（2）由可得，灯泡L的电阻：；
（3）闭合开关S、S1、S2，将滑片P移到最左端时，R0与L并联，此时电路的总电阻最小，电路的总功率最大，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以电路的总电阻：，此电路消耗的最大电功率；
（4）当闭合S、S1，断开S2，将滑片P移动最右端时，R0与R的最大阻值串联，此时电路的总电阻最大，电路消耗的电功率最小，因串联电路中总电阻等于各分电阻之和，所以此电路消耗的最小电功率：.
24、（1）7.728×107 J（2）1.05×105Pa（3）6.25×104W
【解析】
(1)消耗汽油的体积：V=8L=0.008m3，
消耗汽油的质量：m′=ρV=0.7×103kg/m3×0.008m3=5.6kg，
汽油完全燃烧放出的热量：Q放=mq=5.6kg×4.6×107J/kg=2.576×108J，
这段时间内该发动机所做的功：W=ηQ放=30%×2.576×108J=7.728×107J，
(2)该轿车静止时，对水平路面的压力：F压=G=mg=1.26×103kg×10N/kg=1.26×104N，
对路面的压强： ；
(3)汽车行驶的速度：v=90km/h=25m/s，由图象可知，汽车受到的阻力f=2500N，因汽车匀速行驶时受到的阻力和牵引力是一对平衡力，大小相等，所以，牵引力F=f=2500N，
汽车的功率：P=Fv=2500N×25m/s=6.25×104W.
答：(1) 这段时间内该发动机所做的功为7.728×107J；
(2) 该轿车静止在水平路面上时，对路面的压强为1.05×105Pa；
(3)该车以90km/h的速度匀速行驶时汽车的功率为6.25×104W。
六、综合能力题（本大题共3小题，共18分）
25、电磁感应 机械 电 360 75% 功率小、供电时间短；不能持续供电
【解析】
（1）发电机的工作原理是电磁感应现象，即闭合电路中的一部分导体切割磁感线时，电路会产生感应电流；
（2）重力灯工作过程中主要的能量转化形式是：将机械能转化为电能，电能转化为光能；
（3）重力所做的功：；利用知，下落时间：；10只3V、10mALED灯消耗的电能：；重力灯的能量转化效率：；
（4）使用时把悬挂在绳子末端的重物提至灯的顶端，因此悬挂的高度有一定的局限性。同时，功率小；供电时间短；不能持续供电。
26、 (1)并，火，绝缘体 (2)凝华，变小 (3)额定功率是25 W，0.5
【解析】
（1）家庭电路中灯泡与其它用电器都可以单独工作，因此为并联连接；灯尾的金属块与火线相连，零线和螺旋相连．在更换灯泡时，不会接触火线，这样比较安全．灯口外壳和灯口上盖都是由塑料或橡胶制成，是由于它们都是绝缘体，这些措施都是为了用电安全．
（2）白炽灯用久了会发暗，其原因之一是钨丝先升华后凝华在灯泡内壁上，影响了玻璃的透光性；原因之二是灯丝变细，电阻变大，在电压不变时，由P=U2/R可知灯泡的实际功率变小，故灯泡变暗．
（3）如图乙是光明牌白炽灯的铭牌，则220V表示额定电压是220V，25W表示额定功率是25W；灯泡正常工作20h消耗的电能：W=Pt=0.025kW×20h=0.5kW•h．
27、7.84×1015kg 7.1×1014 C
【解析】
（1）由表格数据知道，m太阳=1.96×1010 kg，则m黑洞=400000×m太阳=400000×1.96×1010 kg=7.84×1015 kg；因为该黑洞直径与地球相当，所以r地球=r黑洞=6.4×106 m，故黑洞的体积是：≈1.1×1021 m1，由 知道，黑洞的密度是： ≈7.11×1014 kg/m1；
（2）恒星灭亡过程中内部原子之间间隙逐渐减小，最终电子质子中子被挤成一种非常特殊的天体，即其质量非常大，体积却非常小，故C符合题意。
星球
半径(m)
体积(m1)
质量(kg)
地球
6.4×106
1.1×1021
5.98×1024
太阳
6.9×108
1.4×1027
1.96×1010
