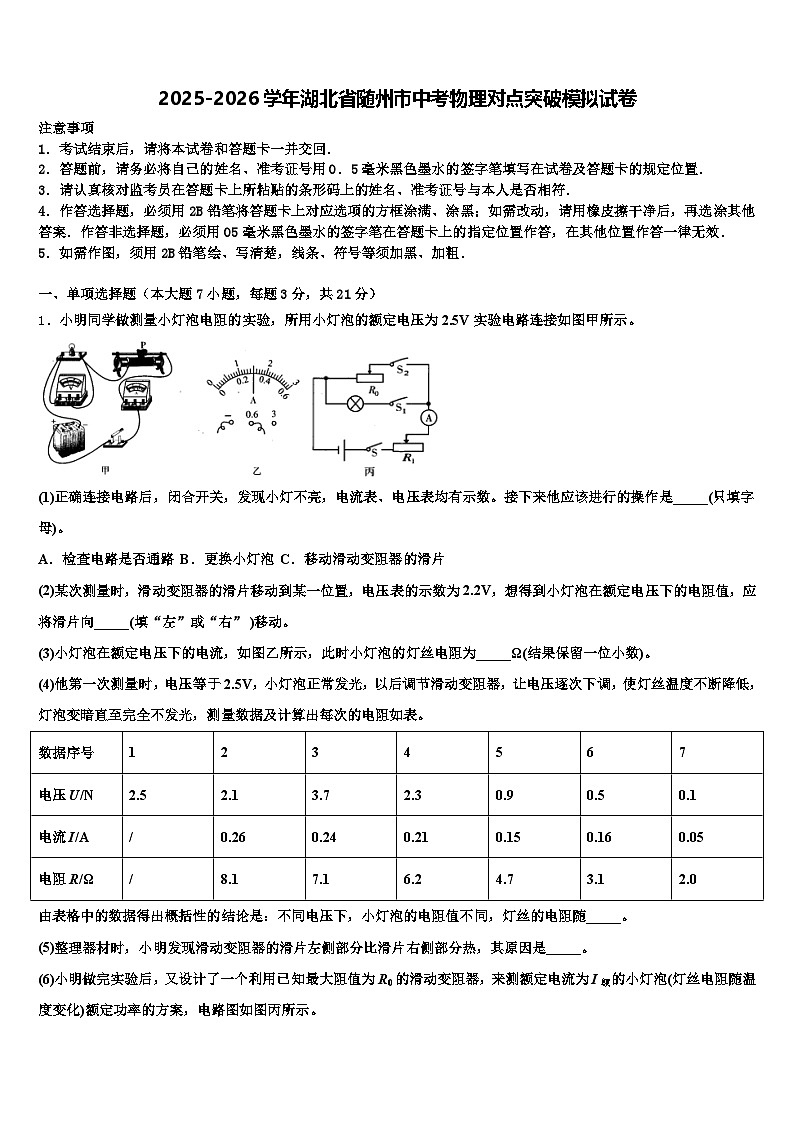

2025-2026学年湖北省随州市中考物理对点突破模拟试卷（含答案解析）

这是一份2025-2026学年湖北省随州市中考物理对点突破模拟试卷（含答案解析），共20页。试卷主要包含了雷雨天，电闪雷鸣等内容，欢迎下载使用。
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、单项选择题（本大题7小题，每题3分，共21分）
1．小明同学做测量小灯泡电阻的实验，所用小灯泡的额定电压为2.5V实验电路连接如图甲所示。
(1)正确连接电路后，闭合开关，发现小灯不亮，电流表、电压表均有示数。接下来他应该进行的操作是_____(只填字母)。
A．检查电路是否通路 B．更换小灯泡 C．移动滑动变阻器的滑片
(2)某次测量时，滑动变阻器的滑片移动到某一位置，电压表的示数为2.2V，想得到小灯泡在额定电压下的电阻值，应将滑片向_____(填“左”或“右” )移动。
(3)小灯泡在额定电压下的电流，如图乙所示，此时小灯泡的灯丝电阻为_____Ω(结果保留一位小数)。
(4)他第一次测量时，电压等于2.5V，小灯泡正常发光，以后调节滑动变阻器，让电压逐次下调，使灯丝温度不断降低，灯泡变暗直至完全不发光，测量数据及计算出每次的电阻如表。
由表格中的数据得出概括性的结论是：不同电压下，小灯泡的电阻值不同，灯丝的电阻随_____。
(5)整理器材时，小明发现滑动变阻器的滑片左侧部分比滑片右侧部分热，其原因是_____。
(6)小明做完实验后，又设计了一个利用已知最大阻值为R0的滑动变阻器，来测额定电流为I额的小灯泡(灯丝电阻随温度变化)额定功率的方案，电路图如图丙所示。

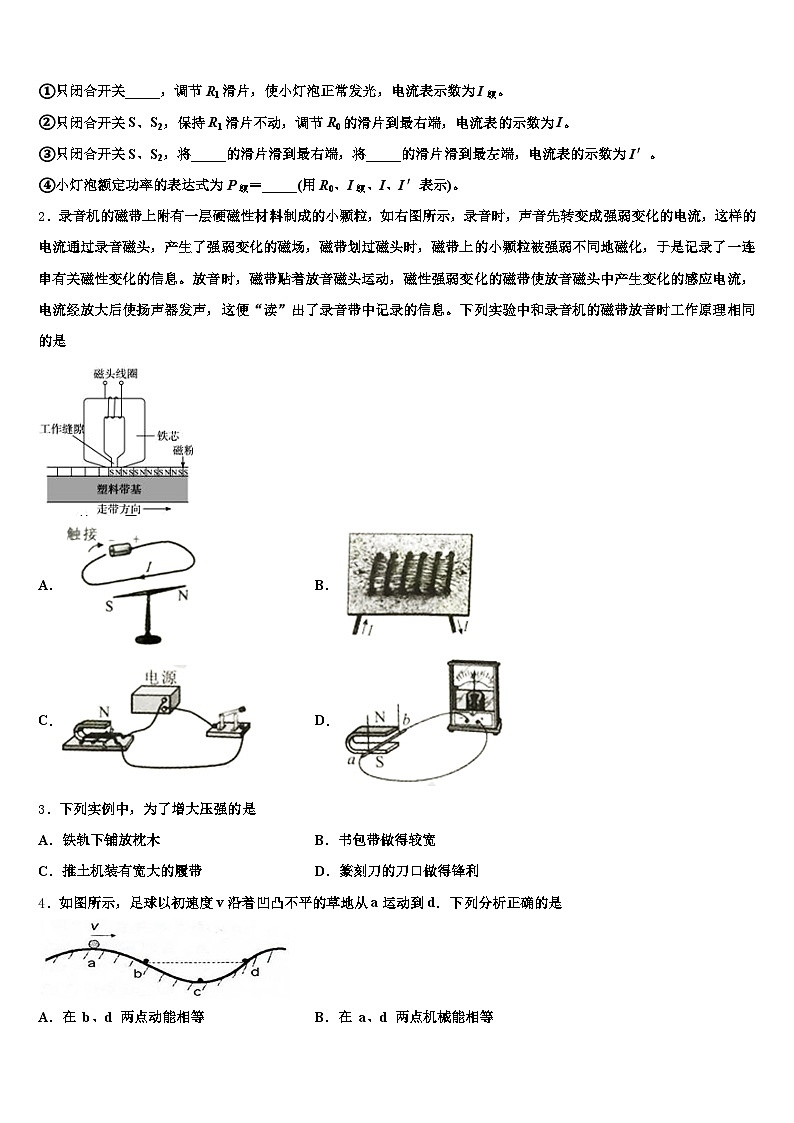

①只闭合开关_____，调节R1滑片，使小灯泡正常发光，电流表示数为I额。
②只闭合开关S、S2，保持R1滑片不动，调节R0的滑片到最右端，电流表的示数为I。
③只闭合开关S、S2，将_____的滑片滑到最右端，将_____的滑片滑到最左端，电流表的示数为I′。
④小灯泡额定功率的表达式为P额＝_____(用R0、I额、I、I′表示)。
2．录音机的磁带上附有一层硬磁性材料制成的小颗粒，如右图所示，录音时，声音先转变成强弱变化的电流，这样的电流通过录音磁头，产生了强弱变化的磁场，磁带划过磁头时，磁带上的小颗粒被强弱不同地磁化，于是记录了一连串有关磁性变化的信息。放音时，磁带贴着放音磁头运动，磁性强弱变化的磁带使放音磁头中产生变化的感应电流，电流经放大后使扬声器发声，这便“读”出了录音带中记录的信息。下列实验中和录音机的磁带放音时工作原理相同的是
A．B．
C．D．
3．下列实例中，为了增大压强的是
A．铁轨下铺放枕木B．书包带做得较宽
C．推土机装有宽大的履带D．篆刻刀的刀口做得锋利
4．如图所示，足球以初速度v沿着凹凸不平的草地从a运动到d．下列分析正确的是
A．在 b、d 两点动能相等B．在 a、d 两点机械能相等
C．从 b 到 c 的过程机械能减少D．从 c 到 d 的过程重力势能减少

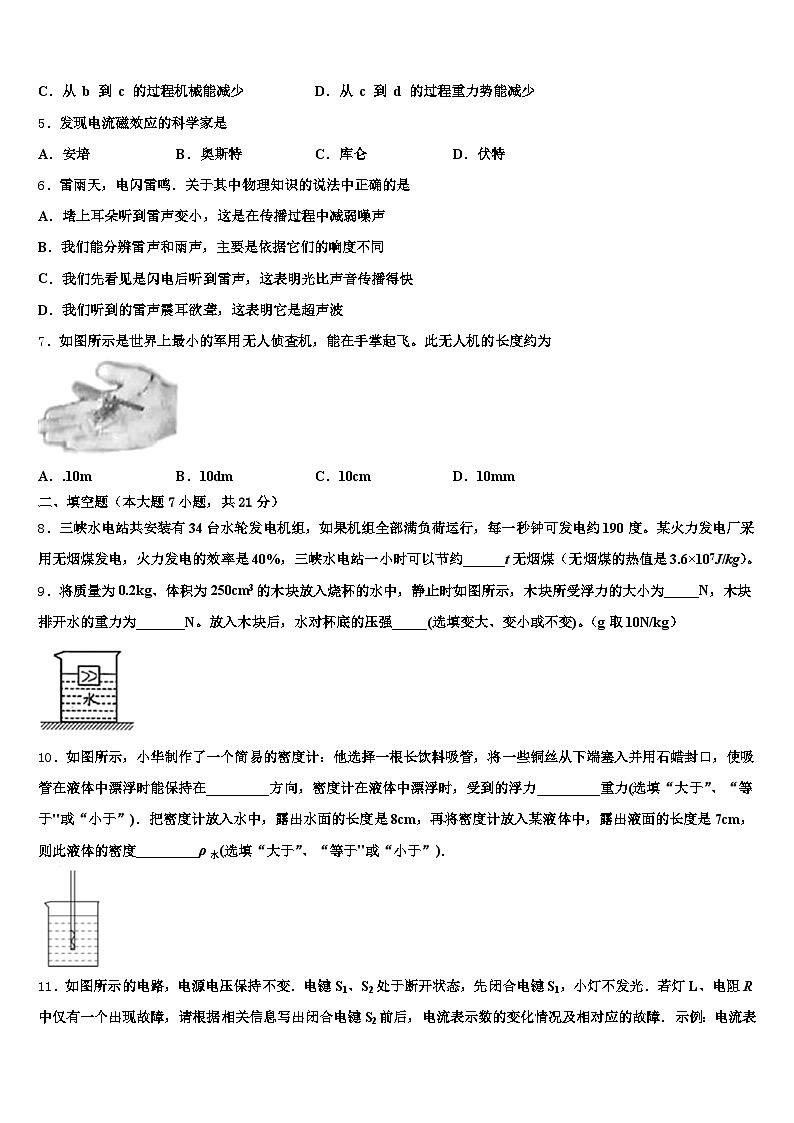

5．发现电流磁效应的科学家是
A．安培B．奥斯特C．库仑D．伏特
6．雷雨天，电闪雷鸣．关于其中物理知识的说法中正确的是
A．堵上耳朵听到雷声变小，这是在传播过程中减弱噪声
B．我们能分辨雷声和雨声，主要是依据它们的响度不同
C．我们先看见是闪电后听到雷声，这表明光比声音传播得快
D．我们听到的雷声震耳欲聋，这表明它是超声波
7．如图所示是世界上最小的军用无人侦査机，能在手掌起飞。此无人机的长度约为
A．.10mB．10dmC．10cmD．10mm
二、填空题（本大题7小题，共21分）
8．三峡水电站共安装有34台水轮发电机组，如果机组全部满负荷运行，每一秒钟可发电约190度。某火力发电厂采用无烟煤发电，火力发电的效率是40%，三峡水电站一小时可以节约______t无烟煤（无烟煤的热值是3.6×107J/kg）。
9．将质量为0.2kg、体积为250cm3的木块放入烧杯的水中，静止时如图所示，木块所受浮力的大小为_____N，木块排开水的重力为_______N。放入木块后，水对杯底的压强_____(选填变大、变小或不变)。（g取10N/kg）
10．如图所示，小华制作了一个简易的密度计：他选择一根长饮料吸管，将一些铜丝从下端塞入并用石蜡封口，使吸管在液体中漂浮时能保持在_________方向，密度计在液体中漂浮时，受到的浮力_________重力(选填“大于”、“等于"或“小于”)．把密度计放入水中，露出水面的长度是8cm，再将密度计放入某液体中，露出液面的长度是7cm，则此液体的密度_________ρ水(选填“大于”、“等于"或“小于”)．
11．如图所示的电路，电源电压保持不变．电键S1、S2处于断开状态，先闭合电键S1，小灯不发光．若灯L、电阻R中仅有一个出现故障，请根据相关信息写出闭合电键S2前后，电流表示数的变化情况及相对应的故障．示例：电流表示数始终为零，电阻R断路．（写出示例以外的两种情况）
①_____________________；
②____________________.
12．有质量为5kg，初温为15℃的水，吸热后温度升高到95℃，则需吸收的热量为__________J；如果这些热量由天然气燃烧来提供，则至少需要燃烧热值为4.0×107J/m3的天然气______m3。（水的比热容为4.2×103J/（kg·℃））
13．往车上装重物时，常常用长木板搭个斜面，把重物沿斜面推上去．如图所示，工人用3m长的斜面，把120kg的重物提高lm，假设斜面很光滑，则需要施加的推力为_____，若实际用力为500N，斜面的机械效率为_____（g取10N/kg）．
14．如图所示，通电线圈在磁场中发生扭转，说明_______对通电导线有力的作用．利用这个原理可以制作________（填“电动机”或“发电机”）．
三、作图题（共7分）
15．如图所示，一小球从理想光滑的斜面上滚下，请在图中画出小球受到所有力的示意图．
16．如图甲所示，是小明常用的一个插线板．他在使用中发现：插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电．根据上述现象，在图乙中画出插线板中开关、指示灯和插孔的连接方式，并与电源线接通．
17．请在括号内标出通电螺线管右端的磁极极性。
四、实验题（本大题共5小题，共20分）
18．在用电流表、电压表测小灯泡额定功率的实验时，灯泡上标有“3.4V”字样，小红设计了实验电路图，如图甲所示，并连接了部分实验电路，如图乙所示．
（1）请帮助小红完成实验电路的连接
（_____）
（2）连接完实验电路后，小红闭合开关，发现灯泡不亮、电流表无示数、电压表有示数且接近于电源电压，请帮助小红分析电路出故障的原因：__________．
（3）排除故障后，小红调节滑动变阻器，使灯泡正常发光，此时电流表的示数如图丙所示，读数为______A，则小灯泡的额定功率为________W，正常工作时的电阻为______Ω．
（4）假若电压表15V量程损坏，3V量程能正常使用，电源电压为6V且稳定不变，仍利用现有的器材完成实验，接下来的操作是____________．
19．如图所示是“探究物体动能的大小与什么因素有关”的实验装置。实验中，让同一个钢球从斜面上的不同高度由静止滚下，碰到同一木块。
实验中，让同一个钢球从斜面上的不同高度由静止滚下，是为了探究钢球动能的大小与其_____的关系。实验中，通过观察_____来判断钢球动能的大小。如果水平面是光滑的，木块受到钢球撞击后将做_____。
20．小明在做探究光的折射规律的实验时，他让光从玻璃中斜射入空气中，光在分界面上同时发生反射和折射现象。当增大入射角到某一值时，发生了折射光消失而反射光却变得更亮的情况，通过查阅资料，小明得知这是光的全反射现象。小明还查到光从玻璃射向空气时的一些数据，如表所示：
（1）当入射角i≥_____时，发生光的全反射现象。图象中的图线_____（选填“a”或“b”）反映了上述实验中的两角关系。如果光从空气射向玻璃，则反射的能量_____（选填“可能”或“不可能”）达到100%。
21．如图是“探究平面镜成像特点”的实验装置图．
实验室提供了厚薄不同的两块玻璃板，你应选择______（选填“厚”或“薄”）玻璃板进行实验．在竖立的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖立在玻璃板后面移动，人眼一直在玻璃板的______（选填“前侧”或“后侧”）观察，直至蜡烛B蜡烛A的像完全重合，这种确定像与物大小关系的方法是______（选填“控制变量法”或“等效替代法”）．实验时，将蜡烛A逐渐远离玻璃板时，它的像的大小______（选填“变大”、“不变”或“变小”）．移去蜡烛B，在其原来位置上放置一块光屏，光屏上______（选填“能”或“不能”）呈现蜡烛的像．
22．小琴在探究“电流与电阻的关系”的实验中，利用电压恒为6V的电源设计如图甲所示的电路．
（1）小琴将滑动变阻器的滑片移到最右端后，闭合开关S，电压表的指针______（选填“几乎不动”或“偏转很大”）．电流表的示数如图乙所示，则滑动变阻器最大电阻为______Ω．请你在连接错误的一条导线上画“×”，并用笔画线代替导线将电路连接正确．
（________）
（2）小琴分别把5Ω、10Ω、15Ω、20Ω的四个定值电阻接入电路进行实验，为了完成这四次实验，应控制定值电阻两端电压至少为______V．
（3）小琴用额定电压为2.5V的小灯泡替换定值电阻R，利用原有电路，测量小灯泡的电阻．实验时，她调节滑动变阻器的滑片到某一位置时，电压表的示数为2V，为使小灯泡正常发光，她应该向______（选填“左”或“右”）调节滑动变阻器的滑片．根据丙图还可以求出小灯泡的额定功率______W．
（4）完成上面实验后，小琴又想测量额定电压为U额的小灯泡的额定功率，利用一个电压未知的电源和阻值为R0的定值电阻，设计了如图丁所示的电路．请完成下列实验步骤：
①闭合开关S1，开关S2接a接线柱，移动滑动变阻器的滑片，使电压表的示数为U额；
②闭合开关S1，开关S2接b接线柱，滑动变阻器的滑片______（选填“向左移动”、“向右移动或“保持不动”），读出电压表示数为U1；再将开关S2接c接线柱，读出电压表的示数为U2；
③小灯泡额定功率的表达式P额=______．
五、计算题（本大题共2小题，共13分）
23．如图所示,电路的电源电压和灯泡电阻不变,R1=5Ω,灯L标有"8V 10Ω"字样，电流表量程为0～3A, 电压表的量程为0～3V,滑动变阻器R2标有“45Ω2A”字样．
（1）只闭合S1时,电流表的示数为0.6A,求电源电压．
（2）闭合S1、S2、S3,滑片移到b端时, 滑动变阻器R2消耗的电功率．
（3）只闭合S2时,在保证电路安全的情况下,求变阻器连入电路的阻值范围．
24．图甲为一款养生壶，其内部的电路简化图如图乙所示，、均为发热电阻。先闭合开关，再通过开关的断开或闭合，可以实现“加热”和“保温”两种状态的变换。现只将该养生壶接入家庭电路中正常工作，当闭合开关、，通过的电流为。当仅闭合开关，电路正常工作，图丙所示电能表的转盘转了。
求该养生壶的：
（1）加热功率；
（2）保温功率。
六、综合能力题（本大题共3小题，共18分）
25．在如图所示的电路中，闭合开关后，下列说法正确的是_____
A．小磁针静止时，A端为N极
B．向右移动滑片P，电磁铁磁性增强
C．电磁铁左端为N极
D．向左移动滑片P，电磁铁磁性增强
理由：_____．
26．鸟撞飞机事件时有发生,是不是它们“瞎”了?研究发现雨燕等鸟类具有边飞边睡的能力,甚至还能长时间张开一只眼睛来观察飞行路径,避免与其它鸟类或物体碰撞.研究还发现,某种鸟类只有距离运动的物体30m内才逃离.由于飞机速度很快,所以它们就没有足够的时间来逃离,而引起撞机事件.综合上述信息,回答下列问题:：
（1）数据显示,一只0.5kg的鸟正面撞在迎面飞来的速度为720m/s的飞机上,就会产生1600N撞击力,对飞机造成损伤.假如撞击面积为0.01m²,则该撞击产生的压强是_____Pa
（2）如表是三种材料的相关参数,从飞机承受鸟类撞击能力和飞机自身重量考虑,最适宜用来制造飞机的材料是_____．
（3）如图，一架飞机以720km/h的速度向正前方O点的鸟迎头飞去，则飞机的头A点到达O点位置所需的时间是_____s，这也就是飞机留给该鸟逃离O点的时间．
27．用手边的铅笔可以做很多物理小实验．
（1）如图甲所示，用手指压铅笔尖手感到疼，因为物体间力的作用是___．
（2）先用一根橡皮筋沿水平方向匀速直线拉动放在桌面上的一本书，然后在书下垫几支圆铅笔，再水平匀速直线拉动，如图乙所示．可根据两种情况下___比较书受到摩擦力的大小；由此，可以初步得出的结论是____．
（3）如图丙所示，若笔尖的面积是0.5mm2，笔尾的面积是0.4cm2，两个手指用3N的力对压铅笔的两端，则与笔尖接触的手指受到的压强为____pa，它表示的物理意义是___．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C 左 8.3 温度的降低而变小 滑片左侧部分连入电路中，有电流通过，电流的热效应使这部分电阻丝的温度升高 S、S1 R0 R1
【解析】
(1)[1]正确连接电路后，闭合开关，电流表、电压表均有示数，则电路为通路，发现小灯不亮，说明电路的电流过小，故接下来他应该进行的操作是移动滑动变阻器的滑片，C符合题意；
(2)[2]某次测量时，滑动变阻器的滑片移动到某一位置，电压表的示数为2.2V，想得到小灯泡在额定电压下的电阻值，即电压为2.5V，应增大灯的电压减小变阻器的电压，由分压原理，应将滑片向左移动；
(3)[3]小灯泡在额定电压下的电流，如图乙所示，电流表分度值为0.02A，电流为0.3A，由欧姆定律，此时小灯泡的灯丝电阻为：
(4)[4]由表格中的数据得出概括性的结论是：不同电压下，小灯泡的电阻值不同；由知，灯的电压越低，通过的电流越小，灯的功率越小（由表中数据知灯的电阻越小），灯的温度越低，即灯丝的电阻随温度的降低而变小；
(5)[5]整理器材时，小明发现滑动变阻器的滑片左侧部分比滑片右侧部分热，其原因是：滑片左侧部分连入电路中，有电流通过，电流的热效应使这部分电阻丝的温度升高；
(6)①[6]只闭合开关S、S1，调节R1滑片，使小灯泡正常发光，电流表示数为I额。
③[7][8]只闭合开关S，S2，将R0的滑片滑到最右端，将R1的滑片滑到最左端，电流表的示数为I′。
④[9]在①中，灯与变阻器串联，灯正常发光；在②中，R0的最大电阻与变阻器R1串联，在③中，为R0的简单电路，由欧姆定律，电源电压为：；在②中，由电阻的串联和欧姆定律，变阻器R1串连入电路的电阻：
在①中，由欧姆定律和串联电路的规律，灯的额定电压为：
小灯泡额定功率的表达式为：
2、D
【解析】
放音时，磁带贴着放音磁头运动，磁性强弱变化的磁带使放音磁头中产生变化的感应电流，属于电磁感应现象。
A、图是奥斯特实验，说明通电导体的周围存在磁场，与录音机的磁带放音时工作原理不相同。故A错误。
B、通电螺线管是利用电流的磁效应制成的，与录音机的磁带放音时工作原理不相同。故B错误。
C、题图是通电导线在磁场中受力而运动，与录音机的磁带放音时工作原理不相同。故C错误。
D、闭合电路的部分导体做切割磁感线运动，产生感应电流，是电磁感应现象，与录音机的磁带放音时工作原理相同。故D正确。
3、D
【解析】
A．铁轨下铺设枕木，是在压力一定时，通过增大受力面积来减小压强，不符合题意．
B．书包带较宽，是在压力一定时，通过增大受力面积来减小书包对肩膀的压强，不符合题意．
C．推土机用宽大的履带，是在压力一定时，通过增大受力面积来减小对路基的压强，不符合题意．
D．篆刻刀的刀口做得锋利，是在压力一定时，通过减小受力面积来增大压强的，符合题意．
4、C
【解析】
试题分析：观图可见b、d两点等高，足球的重力势能相等，足球以初速度v沿着凹凸不平的草地从a运动到d的过程中机械能越来越小，故球在d点的动能小于在b点的动能，A选项分析错误；足球从a到d的过程中机械能逐渐减小，B选项分析错误；球从b到c的过程中要克服草地的阻力做功，机械能减少，C选项分析正确，符合题意，选填C；球从c到d的过程中高度越来越高，重力势能越来越大，D选项分析错误．
考点：机械能守恒条件—只有动能和势能相互转化，动能，重力势能，克服阻力消耗机械能．
5、B
【解析】
A．安培提出了分子电流假说，研究了磁场对电流的作用力规律，故A错误；
B．丹麦的物理学家奥斯特发现了电流的磁效应，即电流周围存在磁场的现象，故B正确；
C．库仑是电荷量单位，它是为纪念法国物理学家库仑而命名的，故C错误；
D．伏特是国际单位制中表示电压的基本单位，为纪念意大利物理学家亚历山德罗•伏特而命名，故D错误．
6、C
【解析】
A.堵上耳朵听到雷声变小，这是在人耳处减弱噪声，故A错误；
B.我们能分辨雷声和雨声，主要是依据它们的音色不同，故B错误；
C.因为光的传播速度远远高于声音的传播速度，所以雷雨天总是先看见闪电，后听到雷声，故C正确；
D.我们听到的雷声是可听声，超声波的频率高于人耳的听觉范围，人耳是听不到的，故D错误．
7、C
【解析】
世界上最小的军用无人侦査机，能在手掌起飞。由手掌的宽度略大于10cm，所以此无人机的长度约10cm；
二、填空题（本大题7小题，共21分）
8、171
【解析】
由题知，三峡水电站一秒钟可发电约190度，则三峡水电站一小时可以发电：W电=190×3600kW•h=6.84×105kW•h=2.4624×1012J；火力发电的效率是40%，根据η=知，无烟煤燃烧放出的热量：Q放===6.156×1012J，根据Q=mq得，三峡水电站一小时可以节约无烟煤的质量：m===1.71×105kg=171t。
9、2 2 变大
【解析】
由图知道，木块静止时在水面上漂浮，所以，受到的浮力和自身的重力相等，即木块受到的浮力是：F浮 =G=mg=0.2kg×10N/kg=2N；由阿基米德原理知道，木块排开水的重力是：G排=ρgV排=F浮 =2N； 放入木块后烧杯内水面上升，由p=ρgh知道，烧杯底部所受水的压强变大。
10、竖直 等于 <
【解析】
将一些铜丝从下端塞入作为配重，并用石蜡封口，目的是使重心降低，让密度计竖直漂浮在液体中；由物体浮沉条件知道，密度计在液体中漂浮时，受到的浮力等于重力；因为密度计不管是在水中还是在液体中，都是漂浮状态，所以，F浮水=F浮液=G，由F浮=ρgV排知道，ρ水 gS（h液-1cm）=ρ液 gSh液 ， 所以此液体的密度小于水的密度．
11、电流表始终有示数且不为零时，灯L短路 电流表示数先为零，闭合电键后电流表示数变大，灯L断路.
【解析】
由图知道，当开关S1 闭合时，电路为串联电路；
①当开关S2 闭合时，电路中只有R接入电路中；若闭合开S2前后，电流表始终有示数且不为零，则说明故障应是灯泡L短路；
②若电流表示数先为0，然后有示数，说明闭合开S2 时，电路是解通的，则故障是灯L断路．
12、1.68×1060.042
【解析】
试题分析：质量m=5kg，温度变化△t=95℃-15℃=80℃，根据比热容公式，则需吸收的热量为；如果这些热量由天然气燃烧来提供，则需要燃烧热值为4.0×107J/m3的天然气：，V=0.042m3。
考点：比热容计算 热值计算
13、400N 80%
【解析】
（1）人做的有用功是将物体沿斜面推上小车，即将物体升高了h，故有用功为人克服重力做功，利用功的原理由W=mgh=Fs，可求得施加的推力；
（2）利用已求得的有用功和总功，由机械效率公式可求得斜面的机械效率；
【详解】
有用功：W有=Gh=mgh=120kg×10N/kg×1m=1200J；
斜面很光滑，由功的原理可知，推力对物体做的功等于人做的有用功
即：Fs=mgh=1200J，
解得：
F==400N；
若实际用力为 500N，人所做的总功：
W总=Fs=500N×3m=1500J；
斜面的机械效率：
η=×100%=×100%=80%；
14、磁场 电动机
【解析】
试题分析：通电线圈中有电流，在磁场中发生扭转，表明导体在磁场中受到了力的作用；电动机的工作是通电导体在磁场中受到力的作用时会发生转动．
【考点定位】磁场对通电导体的作用
三、作图题（共7分）
15、
【解析】
由于光滑斜面没有摩擦力，则此时小球受重力和支持力作用；过球心分别沿竖直向下的方向和垂直于斜面向上的方向画一条带箭头的线段，用符号G表示重力，用符号F表示支持力；如图所示：
16、
【解析】
插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的；开关接在灯泡、插座和火线之间控制火线使用更安全．故连接方式为：
17、
【解析】
根据安培定则判断。
【详解】
利用安培定则判断，右手握住螺线管，四指弯曲指向电流方向，则母指向左，即左侧为N极，右侧为S极，如图所示：
四、实验题（本大题共5小题，共20分）
18、 灯泡处断路 0.30 1.02 11.33 将电压表与滑动变阻器并联，使电压表的示数为2.6V
【解析】
（1）根据原理图可得出对应的实物图，滑动变阻器一上一下连接，电压表和灯泡并联，灯泡的额定电压是3.4V，选择0-15V的量程，如图所示；
（2）连接完实验电路后，小红闭合开关，发现灯泡不亮、电流表无示数，说明电路断路，电压表有示数且接近于电源电压，与灯泡并联的电压表与电源相连，故说明灯泡处断路；
（3）由图丙可知，电流表量程为0-0.6A，则分度值为0.02A，则读数为0.3A； 小灯泡的额定功率P=UI=3.4V×0.3A=1.02W；电阻R=≈11.33Ω；
（4）由于15V量程损坏，不能使用，则可以将滑动变阻器与电压表并联后再与灯泡串联，要想使灯泡两端电压为3.4V，则电压表读数为6V-3.4V=2.6V即可．
19、速度 木块在水平面上移动的距离 匀速直线运动
【解析】
（1）让同一钢球从同一斜面的不同高度由静止开始释放的目的是：使钢球到达斜面底部时的速度不同；这是为了探究钢球动能大小与其速度关系。
（2）钢球从斜面上滚下来撞击木块，钢球的动能越大，则木块在水平面上移动的距离就越远，所以判断钢球动能大小的依据是木块在水平面上移动的距离。
（3）如果水平面是光滑的，木块运动时不受摩擦力作用，木块受到钢球撞击后将做匀速直线运动。
20、）40° a 不可能
【解析】
（1）光从玻璃斜射向空气时，折射角、反射能量随着入射角的增大而增大；由表中数据可知：当入射角达到40°时，反射能量达到100%，就发生了全反射现象，不发生折射现象。图象中的图线a反映了上述实验中的两角关系。
（2）因为光从空气斜射入玻璃中时，折射角永远小于入射角，因此折射光线不能消失，反射的能量不可能达到100%。
21、薄 前侧 等效替代法 不变 不能
【解析】
（1）因为厚玻璃板的两个面都可以当作反射面，会出现两个像，影响到实验效果，所以应选用薄玻璃板；
（2）在竖立的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前侧（A侧）观察，直至它与蜡烛A的像完全重合，这种确定像与物大小关系的方法是等效替代法；
（3）平面镜成像大小跟物体大小有关，与物体到平面镜的距离无关，将蜡烛A逐渐远离玻璃板时，像的大小不会变化．
（4）因为平面镜所成的像是虚像，不会出现在光屏上，所以，移去蜡烛B，在其原来位置上放置一块光屏，光屏上无法呈现蜡烛的像；
22、几乎不动 30 2.4 左 1.25 保持不动 U额×
【解析】
（1）经分析，定值电阻只接了一边，电压表没有被接入电路，电压表示数为零；
电流表的量程为0-0.6A，分度值为0.02A，电流表示数为0.2A；
滑动变阻器的最大电阻为R滑===30Ω；
将电阻串联在电路中，电压表并联在电阻的两端，如图所示：
（2）变阻器与定值电阻串联，设电压表示数为UV，根据串联电路电压的规律和分压原理有：
=-----①，①式左边为一定值，故右边也为一定值，当定值电阻取最大时，变阻器连入电路中的电阻最大，即=，解之：UV=2.4V．
（3）电压表的示数为2.2V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向右移动，直到电压表示数为额定电压；
由图象知灯泡正常发光时的电压为2.5V，电流为0.5A，
灯泡的额定功率为：PL=ULIL=2.5V×0.5A=1.25W；
（4）①闭合开关S1，开关S2接a接线柱，移动滑动变阻器的滑片，使电压表的示数为U额；
②闭合开关S1，开关S2接b接线柱，滑动变阻器的滑片保持不动，读出电压表示数为U1；再将开关S2接c接线柱，读出电压表的示数为U2；
③在开关的转换过程中，电路的连接没有改变，滑动变阻器滑片位置不变，各用电器的电阻、电压不变，灯仍正常发光，在第2次操作中，用电压表测出灯与滑动变阻器的电压为U1，用电压表测出灯与滑动变阻器的电压、定值电阻两端的电压为U2，根据串联电路电压的规律，R0的电压UR0=U2-U1，
由欧姆定律，通过定值电阻的电流IR0=，由串联电路电流的规律即为灯正常发光时的电流大小，
灯泡额定功率：P=U额IR0=U额×．
五、计算题（本大题共2小题，共13分）
23、（1）9V （2）1.8W （3）1.25Ω—5Ω
【解析】
(1)只闭合S1时,灯L和R1串联，如图，
电源电压：
U=I(R1+RL)=0.6A×(5Ω+10Ω)=9V，
(2)闭合S1、S2、S3,滑片移到b端(R2全连入)时，R1和R2并联，
由P=得滑动变阻器R2消耗的电功率：P===1.8W;
(3)只闭合S2时,如图所示,灯L和R2串联，
为保证电路安全，要考虑电压表的量程、电流表的量程是否合适，以及灯两端的电压要小于等于8V:
①对于电流表，量程为0∼3A，当滑动变阻器连入电阻为0时，电流最大：
I大===0.9A
