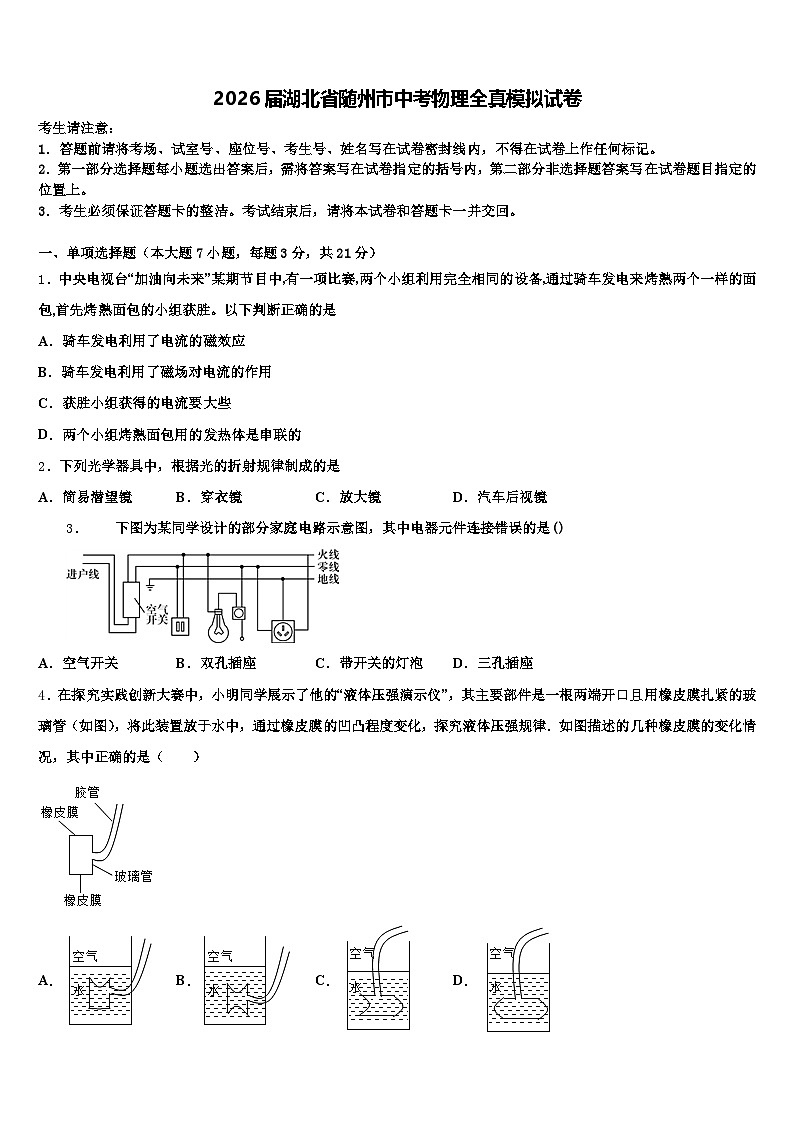

2026届湖北省随州市中考物理全真模拟试卷（含答案解析）

这是一份2026届湖北省随州市中考物理全真模拟试卷（含答案解析），共18页。试卷主要包含了考生必须保证答题卡的整洁，下列有关热的说法中正确的是等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．中央电视台“加油向未来”某期节目中,有一项比赛,两个小组利用完全相同的设备,通过骑车发电来烤熟两个一样的面包,首先烤熟面包的小组获胜。以下判断正确的是
A．骑车发电利用了电流的磁效应
B．骑车发电利用了磁场对电流的作用
C．获胜小组获得的电流要大些
D．两个小组烤熟面包用的发热体是串联的
2．下列光学器具中，根据光的折射规律制成的是
A．简易潜望镜B．穿衣镜C．放大镜D．汽车后视镜
3． 下图为某同学设计的部分家庭电路示意图，其中电器元件连接错误的是()
A．空气开关B．双孔插座C．带开关的灯泡D．三孔插座
4．在探究实践创新大赛中，小明同学展示了他的“液体压强演示仪”，其主要部件是一根两端开口且用橡皮膜扎紧的玻璃管（如图），将此装置放于水中，通过橡皮膜的凹凸程度变化，探究液体压强规律．如图描述的几种橡皮膜的变化情况，其中正确的是（ ）
A．B．C．D．

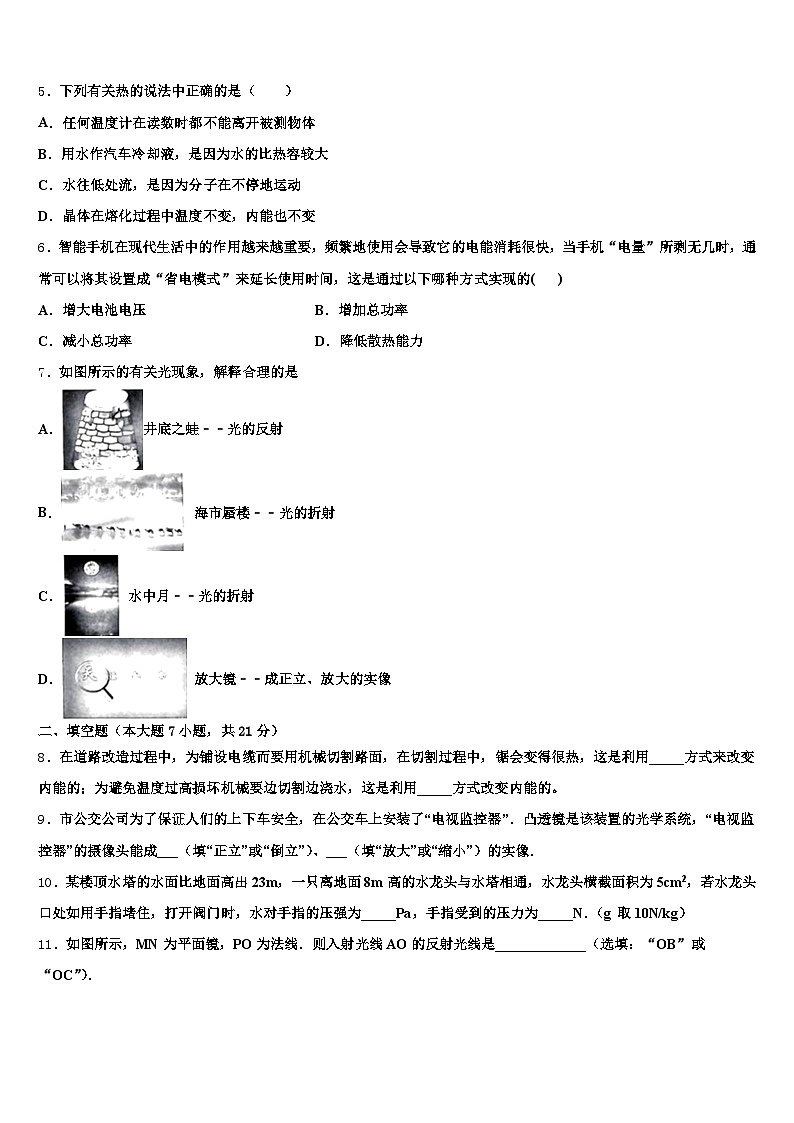

5．下列有关热的说法中正确的是（ ）
A．任何温度计在读数时都不能离开被测物体
B．用水作汽车冷却液，是因为水的比热容较大
C．水往低处流，是因为分子在不停地运动
D．晶体在熔化过程中温度不变，内能也不变
6．智能手机在现代生活中的作用越来越重要，频繁地使用会导致它的电能消耗很快，当手机“电量”所剩无几时，通常可以将其设置成“省电模式”来延长使用时间，这是通过以下哪种方式实现的( )
A．增大电池电压B．增加总功率
C．减小总功率D．降低散热能力
7．如图所示的有关光现象，解释合理的是
A．井底之蛙﹣﹣光的反射
B． 海市蜃楼﹣﹣光的折射
C． 水中月﹣﹣光的折射
D． 放大镜﹣﹣成正立、放大的实像
二、填空题（本大题7小题，共21分）
8．在道路改造过程中，为铺设电缆而要用机械切割路面，在切割过程中，锯会变得很热，这是利用_____方式来改变内能的；为避免温度过高损坏机械要边切割边浇水，这是利用_____方式改变内能的。
9．市公交公司为了保证人们的上下车安全，在公交车上安装了“电视监控器”．凸透镜是该装置的光学系统，“电视监控器”的摄像头能成___（填“正立”或“倒立”）、___（填“放大”或“缩小”）的实像．
10．某楼顶水塔的水面比地面高出23m，一只离地面8m高的水龙头与水塔相通，水龙头横截面积为5cm2，若水龙头口处如用手指堵住，打开阀门时，水对手指的压强为_____Pa，手指受到的压力为_____N．（g 取10N/kg）
11．如图所示，MN为平面镜，PO为法线．则入射光线AO的反射光线是_____________（选填：“OB”或“OC”）．

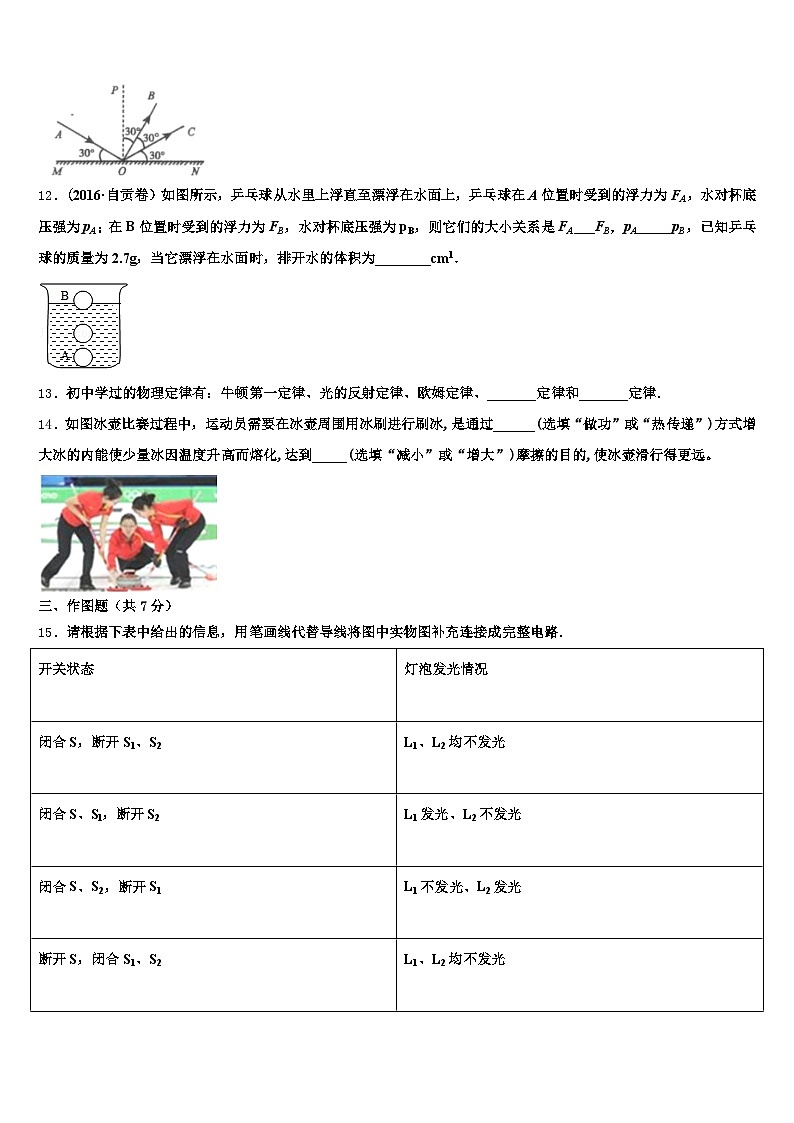

12．（2016·自贡卷）如图所示，乒乓球从水里上浮直至漂浮在水面上，乒乓球在A位置时受到的浮力为FA，水对杯底压强为pA；在B位置时受到的浮力为FB，水对杯底压强为pB，则它们的大小关系是FA___FB，pA_____pB，已知乒乓球的质量为2.7g，当它漂浮在水面时，排开水的体积为________cm1．
13．初中学过的物理定律有：牛顿第一定律、光的反射定律、欧姆定律、_______定律和_______定律．
14．如图冰壶比赛过程中，运动员需要在冰壶周围用冰刷进行刷冰,是通过______(选填“做功”或“热传递”)方式增大冰的内能使少量冰因温度升高而熔化,达到_____(选填“减小”或“增大”)摩擦的目的,使冰壶滑行得更远。
三、作图题（共7分）
15．请根据下表中给出的信息，用笔画线代替导线将图中实物图补充连接成完整电路．
16．画出下图中正在加速下落的雨滴受力的示意图．
17．如图所示，太阳光跟地面成60°角，晓彤想用一个平面镜把太阳光竖直反射到井底，请画出平面镜的位置。
四、实验题（本大题共5小题，共20分）
18．小明利用天平、烧杯、量筒等器材测量橙汁的密度；
用调节好的天平测量质量的过程中，发现指针偏转如图甲所示，为了使天平在水平位置平衡，应_________．下列实验步骤合理的顺序是______（用字母表示）．
A．计算橙汁的密度
B．用天平测出空烧杯的质量为104.8g
C．烧杯中盛适量的橙汁，用天平测出橙汁和烧杯的总质量为m
D．调节天平平衡
E．将烧杯中的橙汁全部倒入量筒中，读出橙汁的体积为50mL测量橙汁和烧杯总质量时，砝码和游码的位置如图乙所示，则总质量m=___g，橙汁的密度为__kg/m1．小华在本实验中不用量筒，只添加一个完全相同的烧杯和适量的水，也完成了该实验，实验步骤如下：
a.用已调好的天平测出空烧杯的质量，记为m0；
b.向一个烧杯倒入适量橙汁，用天平测出橙汁和烧杯的总质量，记为m1；
c.向另一个相同的烧杯中倒入与橙汁等深度的水（如图丙），用天平测出水和烧杯的总质量，记为m2；
d.计算出橙汁的密度ρ橙汁=________（水的密度用ρ水表示）．
19．在“用电流表测电流”的实验中，某同学连接的电路如图所示：
闭合开关，观察到灯泡L1和L2的发光情况是：________； 针对上述现象，该电路存在的问题是：________； 请在原图上只改动一根导线，使两只电流表分别测干路和支路的电流．(要求：在需改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉) 在虚线框中画出改正后的电路图.
20．在探究滑动摩擦力与压力的关系实验中，小明设计了如图所示的实验装置。
（1）实验过程中，为了测量滑动摩擦力的大小，采用的具体操作方法是_____，此时，滑动摩擦力的大小_____（选填“大于”、“等于”或“小于”）弹簧测力计的示数。
（2）在实验过程中小明发现，如果用不同的速度匀速拉动物块时，弹簧测力计的示数_____（选填“不变”、“变大”或“变小”），说明滑动摩擦力的大小与物体运动速度的大小_____（选填“有关”或“无关”）。
（3）若多次改变物块A的重力进行测量，记录数据如表格所示。分析可知，当接触面粗糙程度不变时，接触面受到的压力越大，滑动摩擦力越_____；物理学中，把滑动摩擦力与接触面受到的正压力两者的比值，叫做滑动摩擦系数，请你计算下接触面的滑动摩擦系数为_____（结果保留1位小数）。
21．如图甲所示，小华同学在探究“浮力的大小跟哪些因素有关”的实验中，在弹簧测力计下面悬挂一个实心圆柱体，当圆柱体下表面与水面相平时开始缓慢下降，直到浸没在溢水杯内的水中，用小桶收集溢出的水．
圆柱体的重力为_____N；圆柱体浸没在水中时所受浮力为_____N；比较_____两图可知：浸在同种液体中的物体所受浮力的大小跟物体排开液体体积有关；比较c、d两图可知：当物体浸没在同种液体中，所受浮力不随_____而改变；小华完成图甲所示的实验后，把水换成另一种液体重复上述实验，根据实验数据绘制出如图乙所示的弹簧测力计的拉力F随物体下降高度h变化的图象，那么物体浸没在这种液体中受到的浮力为_____N，这表明浸在液体中的物体所受浮力的大小还跟_____有关；该液体的密度是_____kg/m1．
22．小忆同学做“探究凸透镜成像的规律”实验，如图甲所示距离时，光屏上得到清晰的像。
实验前应调节_____、凸透镜、光屏三者的中心，使它们在同一水平直线上，这样操作的目的是_____。如图甲所示，在光屏上得到的是一个清晰的倒立、_____的实像，利用这个规律在生活中的应用是_____。此时小忆把自己的眼镜放在凸透镜前，发现光屏上的像变得模糊了，在不移动蜡烛和凸透镜的前提下，他将光屏向右移动使像重新变得清晰，由此可知小忆的眼镜是_____镜片（选填“近视”或“远视”）。通过多次实验观察可知，在图乙中左边的蜡烛通过凸透镜不可能形成的像是_____（选填字母）。在整理器材时，小忆偶然在凸透镜上看到了身后景物正立、缩小的像，他的成像原因是光的_____（选填“直线传播”、“反射”或“折射”）。
五、计算题（本大题共2小题，共13分）
23．在如图所示的电路中，电源电压保持不变，电阻R1的阻值为10欧．闭合电键S，两电流表的示数分别为0.8安和0.3安．
① 求电源电压U．
② 求通过电阻R1 的电流I1．
③ 现用电阻R0替换电阻R1、 R1中的一个，替换前后，只有一个电流表的示数发生了变化，且电流增大了0.1安．请判断被替换的电阻，并求出电阻R0的阻值．
24．半导体材料的导电能力介于导体和绝缘体之间，其电阻受温度影响较大．如图甲是某种半导体材料的电阻随温度变化的关系图象．将这种半导体材料电阻连入电路如图乙所示，定值电阻R0为10Ω，则
（1）当环境温度为20℃时，电流表的读数为0.2A，求电源的电压．
（2）电流表的读数为0.4A时，求当时环境温度和半导体电阻的电功率分别是多少
（3）电流表的读数为0.4A时通电10分钟, R0产生的热量是多少
六、综合能力题（本大题共3小题，共18分）
25．将缝衣针磁化后，与其它器材组成下图1的小指南针，当它静止下来后，针尖指北，如图2，则针尖是____极，请在图2中标出地磁两极和磁感线方向.
26．请阅读下面短文，回答问题：
北京8分钟
2018年平昌冬奥会闭幕式上，“北京8分钟”表演惊艳全世界，同时宣告冬奥会进入北京时间。短短8分钟的表演却蕴涵着大量的“中国智慧”和“中国制造”闭幕式上，演员穿着目前国内最大尺寸的熊猫木偶道具进行轮滑表演，给人留下了深刻印象。为达到最佳表演效果，需要严格控制道具的制作团队在原有工艺的基础上不断改良和创新，经过反复对比和测试，最终确定用铝合金管材和碳纤维条作为制作材料。最终版的熊猫木偶道具质量仅为10kg装载着大屏幕的机器人与轮滑舞者进行了互动表演，为体现冰雪主题，大屏幕也使用了新技术，让它们看起来像是用冰雪制成的“冰屏”，每块“冰屏”长3m。为保证“冰屏”具有较强的抗风能力，“冰屏”的整个结构非常精密，卡槽与屏之间的距离达到微米级，经过风洞测试，每块“冰屏”都能承受15m/s的风速，目前我国的“冰屏”技术已处于世界领先水平。
舞台上要求演员衣服轻薄，动作舒展流畅，由于现场气温低至﹣3℃，为做好演员的保暖工作，超薄保暖服采用了超级新型纳米材料——石墨烯发热膜。演员上场前，需先对服饰内的电池进行充电。充电完成后，石墨烯发热膜保暖服可在﹣20℃的环境中工作4小时，确保了演员穿着舒适和演出成功。
（1）熊猫木偶道具选用铝合金管材和碳纤维条作为制作材料，除了考虑材料的强度和韧性外，还因为这些材料_________较小；
（2）在对“冰屏”进行抗风能力的风洞测试中，让屏幕正对风的方向，若增大风速，风对屏幕产生的作用力_____（选填“变小”、“变大”或“不变”）；
（3）在给保暖服内的电池充电时，电能转化为_________能；
（4）演员在地面上做曲线运动时，受到的力是________（选填“平衡力”或“非平衡力”）。
27．如图甲所示，溢水杯中装满水（水的密度用表示），将一正方体木块（边长为）轻轻放入溢水杯中，木块静止时浸入水的深度为。现用一根轻细钢针对着木块上表面中心竖直向下施加压力，从慢慢增加，直到木块恰好完全没没水中。（解题时用、、表示相关量）
求木块恰好完全沒没水中时所受压力的最大值。在从增至过程中，木块浸没在水中的深度从增加到，推导出与间的关系式。将、关系式的图像画在图乙所示的坐标系中，并标出两端点的横、纵坐标。
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】骑车发电是将机械能转化为电能，利用的是电磁感应原理，故AB错误；由于两个小组利用的是完全相同的设备，所以电阻相同，由Q=I2 Rt知道，相同时间内产生的热量越多，即电流越大，面包越早熟，故C正确；两个小组烤熟面包用的发热体应是并联的，因为若是串联，则电流相同、电阻相同、通电时间相同，产生的热量也相同，故D错误，故选C。
点睛：本题以骑车发电来烤熟面包为题，考查了物理知识在骑车发电来烤熟面包上的应用，体现了物理与科技的联系，有一定意义。
2、C
【解析】
潜望镜、穿衣镜都是平面镜，利用的是光的反射；放大镜是凸透镜，利用的是光的折射；汽车后视镜是凸面镜，利用的是光的反射，故只有C符合题意．
3、C
【解析】
空气开关相当于保险丝，应串联在干路中，由图知道连接正确，故A不合题意；两孔插座，与其他用电器并联，接线时左零右火，由图知道连接正确，故B不合题意；开关接在火线和接在零线上都能控制灯泡，但是接在火线上，当开关断开时，能切断火线；开关接在零线上，开关断开时，灯泡连接着火线，不安全，由图可知，这位同学连接的电路中的错误是开关接在零线上了，故C符合题意；三孔插座与其他用电器并联，接线左零右火上地线，由图知道连接正确，故D不合题意，选C．
4、B
【解析】
A．玻璃管下端更深，所受的液体压强更大，所以应该是下面橡皮膜向上凹得更厉害些，故A错误；
B．玻璃管下端更深，所受的液体压强更大，且下面橡皮膜向上凹得更厉害些，故B正确；
C．玻璃管水平放置在液体中，液体对两侧橡皮膜有向内的压强，所以右侧橡皮膜应该向左凹，故C错误；
D．玻璃管水平放置在液体中，两侧的橡皮膜都应向内凹，故D错误；
故选B。
5、B
【解析】
A、在使用体温计测体温时，可以离开人体读数，但在使用之前应把水银柱甩下来，故A错误；
B、因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以用水作汽车冷却液，故B正确；
C、水往低处流，是受到重力作用，属于机械运动，故C错误；
D、晶体在熔化过程中，温度保持不变，要继续吸收热量，内能在增加，故D错误．
故选B．
6、C
【解析】
当手机“电量”所剩无几时，即W一定，由P=W/t可得，W=Pt，要延长使用时间t，则减小总功率P，因此手机的“省电模式”来是通过减小总功率的方式来延长使用时间的，故应选C．
7、B
【解析】
A．由于光的直线传播，青蛙只能看到井口那么大的天空，故A错误；
B．海市蜃楼是光的折射形成的，故B正确；
C．水中月是月亮在水中的倒影，是光的反射形成的，故C错误；
D．放大镜是凸透镜所成的虚像，故D错误。
二、填空题（本大题7小题，共21分）
8、做功 热传递
【解析】
改变物体内能有两种方式：做功和热传递，用机械切割路面，在切割过程中，克服摩擦做功，使锯的内能增加，温度升高，这是利用做功方式来改变内能的；边切割边浇水，水吸收锯放出的热量，使锯温度降低，内能减小，这是利用热传递方式改变物体内能。
9、倒立 缩小
【解析】
摄像头工作时，利用凸透镜成倒立、缩小的实像的工作原理来工作的.
10、1.5×105 75
【解析】
水龙头处水的深度：h＝h1﹣h2＝23m﹣8m＝15m，
打开阀门时，水对手指的压强：p＝ρgh＝1.0×103kg/m3×10N/kg×15m＝1.5×105Pa，
由p＝可得，手指受到的压力：F＝pS＝1.5×105Pa×5×10﹣4m2＝75N。
11、OC
【解析】
分析：光的反射定律的内容：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角．据此结合图片进行分析．
解答：根据反射定律可知，反射角等于入射角，因为入射角AOP等于60°，所以反射角也等于60°，已知，∠COP等于60°，则反射角是∠COP，所以反射光线将沿OC射出．
故答案为OC．
【点睛】本题的设计在于考查考生是否掌握了光的反射定律，尤其是反射角等于入射角这个知识点，题目考查方法灵活，引导我们今后在教学中进一步关注基本概念、基本规律的理解、运用和落实．
12、＞ ＞ 2.7
【解析】
试题分析：由于在A位置排开水的质量大于在B位置排开水的质量，所以FA>FB；由于A位置比B位置所处的位置深，所以在A处的压强大于B处的压强pA> pB，乒乓球的质量为2．7g，当它漂浮在水面时，排开水的质量也是2．7g，所以排开水的体积为2．7cm1．
考点：浮力；液体的压强
13、焦耳 帕斯卡（或光的折射）
【解析】
根据物理学史和所学的物理知识可知：
初中学过的物理定律有：牛顿第一定律、光的反射定律、光的折射定律、欧姆定律、焦耳定律、帕斯卡定律等．
要了解一定的物理学史，牢记所学习的定律、原理、公式等，并注意多了解掌握著名的物理学家及其主要成就，作为物理常识，是考试中经常出现的题目．
14、做功 减小
【解析】
（1）对物体做功，物体的内能增加。温度可能升高。
（2）减小接触面的粗糙程度可以减小摩擦力。
【详解】
刷冰时刷子和冰面之间有摩擦，克服摩擦做功，所以通过做功的方式增加了冰的内能；
冰的内能增加，温度升高，达到冰的熔点，并继续吸热，表面的冰开始熔化，冰壶和冰之间有水，从而减小了摩擦。
三、作图题（共7分）
15、如下图所示
【解析】
试题分析：由“闭合S，断开S1、S2”L1、L2均不发光，可确定开关S在干路上；由“闭合S、Sl，断开S2”L1发光、L2不发光；“闭合S、S2，断开S1”L1不发光、L2发光，可确定S1控制支路中的L1，S2控制L2，如上图所示．
考点：实物图连接
16、
【解析】
加速下落的雨滴，受到非平衡力的作用，向下的重力大于向上的力，重力的方向竖直向下,阻力的方向竖直向上，作用点在雨滴的重心，如图所示：
17、
【解析】
由题知，反射光线是竖直向下的，由此先画出反射光线；过入射点作入射光线与反射光线夹角的角平分线（即法线），再过入射点作垂直于法线的直线，得出平面镜的位置。因入射光线与水平面成60∘角，而反射光线又竖直射入井底，所以入射光线与反射光线的夹角为90゜+60゜=150゜，则反射角等于入射角等于×150゜=75゜。
四、实验题（本大题共5小题，共20分）
18、取下最后添加的砝码，向右移动游码，直至天平平衡 DCEBA 159.8 1.1×101
【解析】
（1）天平调节方法：左偏右调，右偏左调;注意称量前调平衡螺母，称量过程中调游码；
（2）根据天平的使用以及测量密度的原理分析解答；
（1）①砝码加游码为物体的质量；②读出橙汁的体积，算出橙汁的质量，再根据密度的计算公式即可计算橙汁的密度．
（4）只有天平，没有量筒，可以利用等体积的水和橙汁，称量水和橙汁的质量，根据体积相等列出等式求出橙汁的密度．
【详解】
（1）题中在测量质量的过程中指针右偏，所以应取下最后添加的砝码，向右移动游码，直至天平平衡；
（2）①测量质量先调节天平，用天平测出橙汁和烧杯的总质量减去空烧杯的质量，再测量体积，故为了测量结果更准确，下列实验步骤的合理顺序是DCEBA；
（1）砝码和游码的位置如图乙所示，则总质量为：100g+50g+5g+4.8g=159.8g；
橙汁的质量为：m橙汁=159.8g—104.8g=55g
橙汁的体积为：V橙汁=50ml=50cm1
橙汁的密度为：
（4）橙汁的密度为：
测量液体密度时，只有量筒没有天平，可以采用被测液体和水的质量相同进行测量；只有天平没有量筒，可以采用被测液体和水的体积相同进行测量．酱油体积的测量是本实验的难点，巧妙地利用等效替代法，是解决此题的关键．
19、L2发光L1不发光 L1被短路
【解析】
（1）从实物图可知：导线直接接到了灯泡L1的两端，则导致L1短路，所以，灯泡L2发光，L1不发光；
（2）该电路存在的问题是：①L1被短路，②电流表A2的正负接线柱接反．使L1不亮的原因是L1被短路；
（3）根据一个电流表在干路，一个在支路，将A2的“3”接线柱改到开关的右侧接线柱即可，如下图所示：
（4）从电源正极开始，经过开关后进行分支，一支经过灯泡L2，另一支经过电流表A2和灯泡L1，然后两支汇合共同经电流表A1回到电源负极，如下图所示：
20、沿水平方向拉着物体做匀速直线运动 等于 不变 无关 大 0.4
【解析】
（1）实验中，只有沿水平方向拉着物体做匀速直线运动，物体在水平方向上受到平衡力的作用，拉力大小才等于摩擦力的大小，故实验过程中，弹簧测力计必须沿水平方向拉着物块A做匀速直线运动，此时，滑动摩擦力的大小等于弹簧测力计的示数。
（2）在同一次实验中，小明发现，当用不同的速度匀速拉物块A，弹簧测力计的示数不变，说明滑动摩擦力的大小与物体运动速度的大小无关；
（3）通过表中数据分析可知，当接触面粗糙程度不变时，接触面受到的压力越大，测力计示数越大，滑动摩擦力越大；如果滑动摩擦力与接触面受到的压力的比值等于接触面的滑动摩擦系数，则该接触面的滑动摩擦系数：第一次为：＝0.4、第二次为＝0.43、第三次为＝0.4、第四次为＝0.38、第五次为＝0.4、第六次为＝0.4，所以平均滑动摩擦系数为：≈0.4。
21、6 4 b、c或b、d 深度 1 液体的密度 0.75×101
【解析】
（1）由图a知，圆柱体的重力G＝6N；
（2）由图a、c或a、d知，圆柱体浸没在水中后所受浮力F浮＝G﹣F＝6N﹣2N＝4N；
（1）要探究浸在同种液体中的物体所受浮力大小跟物体排开液体的体积有关，需要控制液体密度相同，排开液体的体积不同，图b、c或b、d符合要求；
（4）由c、d两图可知，圆柱体完全浸没，下沉过程中，测力计的示数不变，即物体所受浮力不变；可知：当物体浸没在同种液体中，所受浮力不随深度而改变；
（5）由图乙知，物体完全浸没时测力计的示数为1N，
则圆柱体浸没在液体中后所受浮力F浮液＝G﹣F′＝6N﹣1N＝1N；
由实验知，浸在液体里的物体受到的浮力大小还跟液体的密度有关．
圆柱体浸没在水中时，排开水的体积：V排＝＝＝4×10﹣4m1，
物体浸没在另一液体中时，排开液体的体积不变，V排仍然为4×10﹣4m1，
液体的密度：
ρ液＝＝＝0.75×101kg/m1．
22、烛焰 使像成在光屏中央 缩小 照相机 近视 B 反射
【解析】
（1）实验前应调节烛焰、凸透镜、光屏三者的中心，使它们在同一水平直线上，这样操作的目的是使像成在光屏中央。
（2）由图可知，物距大于像距，即此时u＞2f，光屏上成倒立、缩小的实像，利用这个规律在生活中的应用是照相机。
（3）此时小忆把自己的眼镜放在凸透镜前，发现光屏上的像变得模糊了，在不移动蜡烛和凸透镜的前提下，他将光屏向右移动使像重新变得清晰，说明该眼镜使光线延迟会聚，对光线有发散作用，由此可知小忆的眼镜是凹透镜，即近视镜片。
（4）根据凸透镜成像规律可知，凸透镜能成倒立、缩小的实像，能成倒立、放大的实像，也能成正立、放大的虚像，但不能成正立、缩小的实像，故B符合题意。
（5）从凸透镜上看到了身后景物正立、缩小的像，此时她所持的凸透镜镜面当成了反射面，即当做了凸面镜，此时成的是正立缩小的虚像，是根据光的反射来成像的。
五、计算题（本大题共2小题，共13分）
23、6伏； 0.5安； 10欧
【解析】
由电路图可知，R1与R1并联，电流表A1测R1支路的电流，电流表A测干路电流．(1)因并联电路中干路电流等于各支路电流之和，所以，电流表A的示数为0.8A，电流表A1的示数为0.3A，因并联电路中各支路两端的电压相等，所以，由I可得，电源的电压：UI1R10.3A×10Ω6V，通过电阻R1的电流：I1I−I10.8A−；(1)并联电路各支路独立工作、互不影响，因替换前后，只有一个电流表的示数发生了变化，所以，电阻R0替换的是电阻R1，电流表示数发生变化的是干路电流表A，否则两电流表的示数均发生变化，由电流表A示数的变化量为0.1A可知,替换后，干路电流表A的示数为I′0.7A或I″=0.9A，则通过R0的电流为：I01I′−I10.7A−或I01I''−I10.9A−，R0的阻值：R0115Ω或R0110Ω.
24、（1）12V；（2）1．2W；（1）962J
【解析】
试题分析：（1）由图乙可知，温度为22℃时，半导体电阻为52Ω，所以电源电压；
（2）当电流表示数为2．4A时，电路总电阻，则半导体的阻值为，根据图乙可知半导体阻值为22Ω时，温度为42℃，此时半导体的电功率；
（1）电流表的读数为2．4A时，通电12分钟，R2产生的热量．
考点： 欧姆定律的应用，电功率的计算，焦耳热的计算
六、综合能力题（本大题共3小题，共18分）
25、N
【解析】
缝衣针磁化后可以看作为小磁针，静止时，N极应指向地磁南极(即地理北极)，所以针尖是小磁针的N极；
磁感线从地磁北极出发，指向地磁南极，且小磁针静止时N极的指向与经过该点的磁感线方向一致，故作图如下：
。
26、密度 变大 化学 非平衡力
【解析】
（1）熊猫木偶由铝合金材料制成，铝合金具有密度小、硬度大的特点；由“熊猫木偶道具的尺寸大，质量却仅为10kg”可知，此道具的体积虽然较大，但质量不大，由可知其密度较小；
（2）根据生活经验可知，让屏幕正对风的方向，若增大风速，风对屏幕产生的作用力变大；
（3）在给保暖服内的电池充电时，消耗电能，产生化学能，将电能转化为化学能；
（4）演员在地面上做曲线运动时，运动方向改变，处于非平衡状态，则演员受到的力是非平衡力。
27、（1）（2）（3）
【解析】
根据题图和所求，本题考查了学生对阿基米德原理、漂浮条件、同一直线上力的合成的掌握和运用。木块恰好完全浸没水中时，对木块进行受力分析可得，木块受到的浮力等于木块的重力和压力的合力，据此求出木块恰好完全浸没水中时压力Fmax；根据木块受到的浮力等于木块的重力和压力的合力表示出F与x间的函数关系式；
【详解】
（1）F＝0时，F浮＝G，根据阿基米德原理可得：，
F＝Fmax时，F浮＝G+Fmax，
则Fmax＝F浮﹣G＝ ；
（2）F为一般值时，F+G＝F浮，F＝F浮﹣G，即：F＝ρa2gh﹣ ；
（3）当F=0时，；当物体刚好浸没在水中时，h=a, F＝Fmax=；故线段起点坐标（a，0），终点坐标（a，ρa3g）．如图所示：
开关状态
灯泡发光情况
闭合S，断开S1、S2
L1、L2均不发光
闭合S、Sl，断开S2
L1发光、L2不发光
闭合S、S2，断开S1
L1不发光、L2发光
断开S，闭合S1、S2
L1、L2均不发光
实验次数
1
2
3
4
5
6
A的重力/N
2.0
3.0
4.0
5.0
6.0
7.0
测力计读数/N
0.8
1.3
1.6
1.9
2.4
2.8
