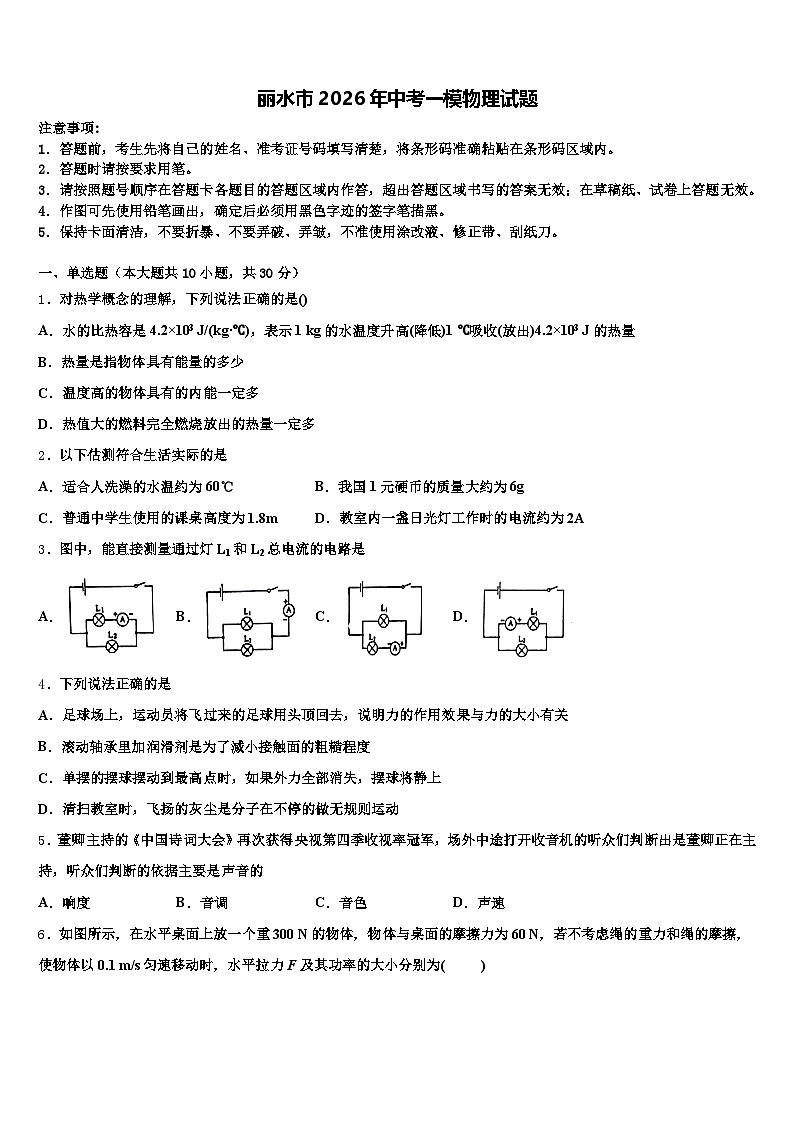

丽水市2026年中考一模物理试题（含答案解析）

这是一份丽水市2026年中考一模物理试题（含答案解析），共16页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单选题（本大题共10小题，共30分）
1．对热学概念的理解，下列说法正确的是()
A．水的比热容是4.2×103 J/(kg·℃)，表示1 kg的水温度升高(降低)1 ℃吸收(放出)4.2×103 J的热量
B．热量是指物体具有能量的多少
C．温度高的物体具有的内能一定多
D．热值大的燃料完全燃烧放出的热量一定多
2．以下估测符合生活实际的是
A．适合人洗澡的水温约为60℃B．我国1元硬币的质量大约为6g
C．普通中学生使用的课桌高度为1.8mD．教室内一盏日光灯工作时的电流约为2A
3．图中，能直接测量通过灯L1和L2总电流的电路是
A．B．C．D．
4．下列说法正确的是
A．足球场上，运动员将飞过来的足球用头顶回去，说明力的作用效果与力的大小有关
B．滚动轴承里加润滑剂是为了滅小接触面的粗糙程度
C．单摆的摆球摆动到最髙点时，如果外力全部消失，摆球将静上
D．清扫教室时，飞扬的灰尘是分子在不停的做无规则运动
5．董卿主持的《中国诗词大会》再次获得央视第四季收视率冠军，场外中途打开收音机的听众们判断出是董卿正在主持，听众们判断的依据主要是声音的
A．响度B．音调C．音色D．声速

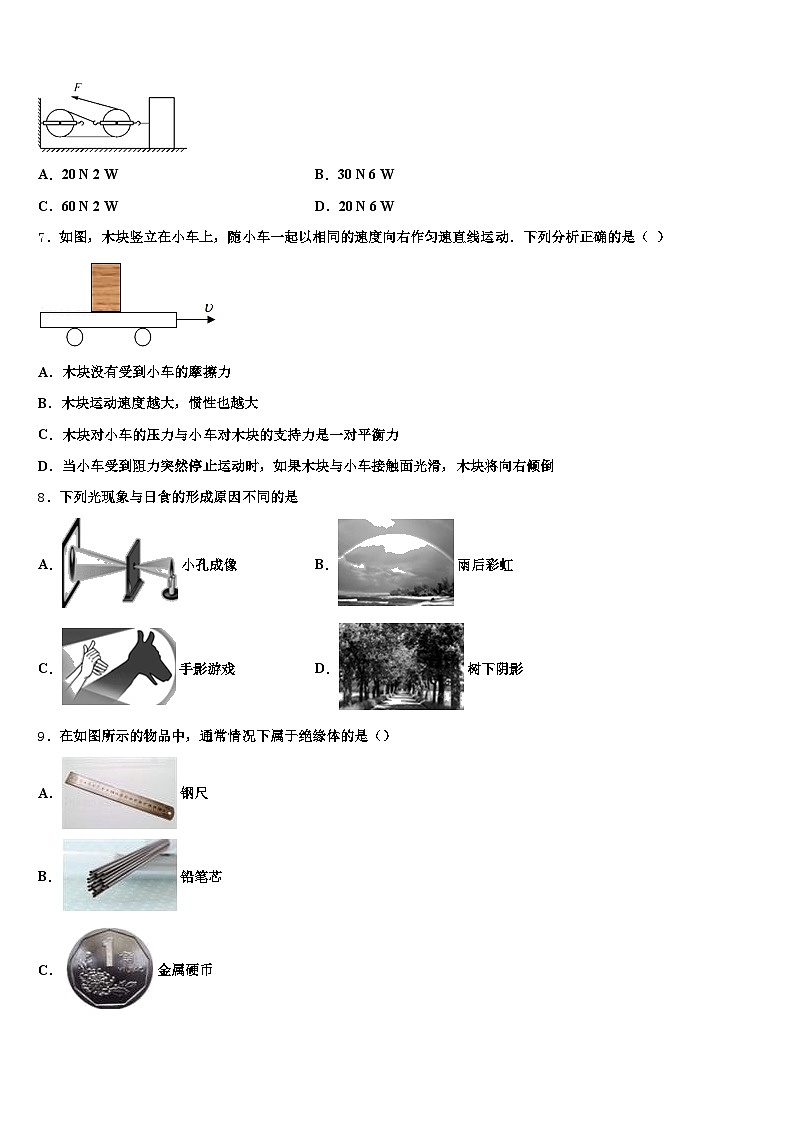

6．如图所示，在水平桌面上放一个重300 N的物体，物体与桌面的摩擦力为60 N，若不考虑绳的重力和绳的摩擦，使物体以0.1 m/s匀速移动时，水平拉力F及其功率的大小分别为( )
A．20 N 2 WB．30 N 6 W
C．60 N 2 WD．20 N 6 W
7．如图，木块竖立在小车上，随小车一起以相同的速度向右作匀速直线运动．下列分析正确的是（ ）
A．木块没有受到小车的摩擦力
B．木块运动速度越大，惯性也越大
C．木块对小车的压力与小车对木块的支持力是一对平衡力
D．当小车受到阻力突然停止运动时，如果木块与小车接触面光滑，木块将向右倾倒
8．下列光现象与日食的形成原因不同的是
A．小孔成像B．雨后彩虹
C．手影游戏D．树下阴影
9．在如图所示的物品中，通常情况下属于绝缘体的是（）
A．钢尺
B．铅笔芯
C．金属硬币

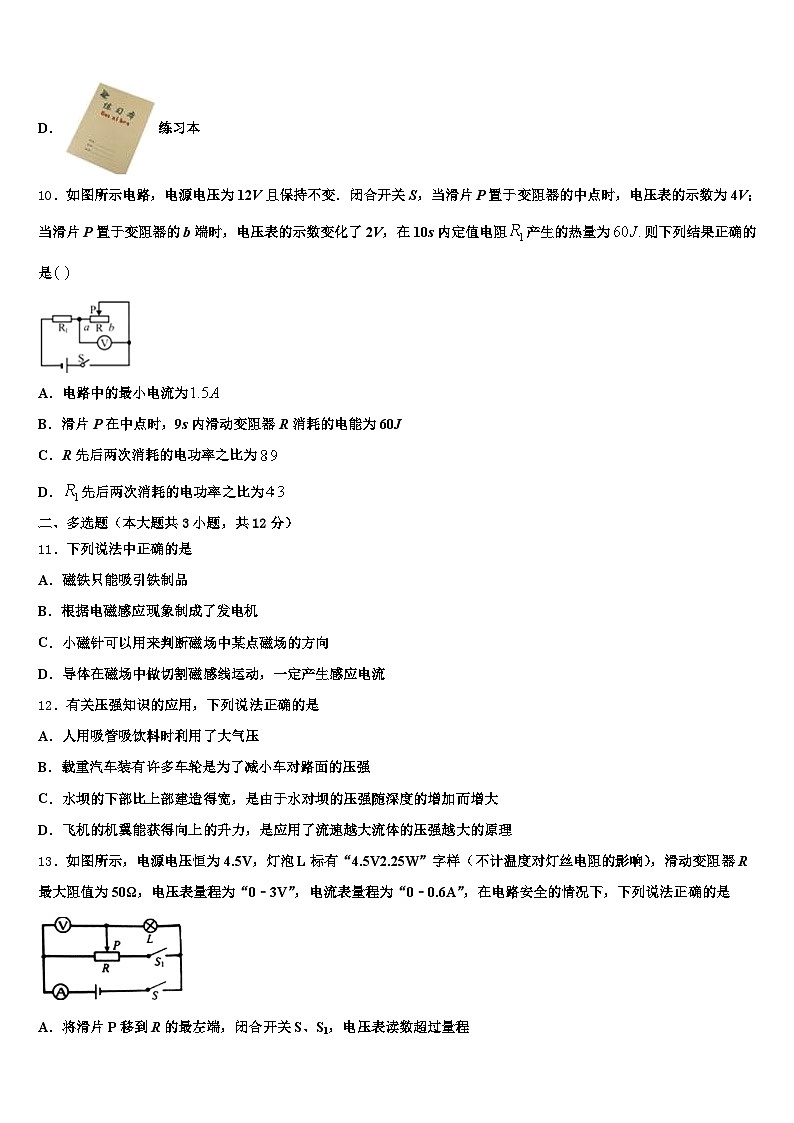

D．练习本
10．如图所示电路，电源电压为12V且保持不变．闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻产生的热量为则下列结果正确的是
A．电路中的最小电流为
B．滑片P在中点时，9s内滑动变阻器R消耗的电能为60J
C．R先后两次消耗的电功率之比为
D．先后两次消耗的电功率之比为
二、多选题（本大题共3小题，共12分）
11．下列说法中正确的是
A．磁铁只能吸引铁制品
B．根据电磁感应现象制成了发电机
C．小磁针可以用来判断磁场中某点磁场的方向
D．导体在磁场中做切割磁感线运动，一定产生感应电流
12．有关压强知识的应用，下列说法正确的是
A．人用吸管吸饮料时利用了大气压
B．载重汽车装有许多车轮是为了减小车对路面的压强
C．水坝的下部比上部建造得宽，是由于水对坝的压强随深度的增加而增大
D．飞机的机翼能获得向上的升力，是应用了流速越大流体的压强越大的原理
13．如图所示，电源电压恒为4.5V，灯泡L标有“”字样（不计温度对灯丝电阻的影响），滑动变阻器R最大阻值为50Ω，电压表量程为“0﹣3V”，电流表量程为“0﹣0.6A”，在电路安全的情况下，下列说法正确的是
A．将滑片P移到R的最左端，闭合开关S、S1，电压表读数超过量程
B．灯泡L正常发光时的电阻为7.5Ω
C．只闭合开关S，该电路的最大功率是2.25W
D．只闭合开关S，滑动变阻器的取值范围是0﹣18Ω
三、填空题（本大题共5小题，共10分）
14．如图1所示是我国华为公司在2017年3月9日推出的“荣耀8”手机，深受消费者青睐．该手机后置摄像头可达2000万像素，是一款高端智能机．其摄像头的镜头相当于一个凸透镜，如图2中甲、乙是用这款手机先后拍下同一小车的两张照片（设摄像头焦距不变），拍摄第二张比拍摄第一张摄像头离小车______（选填“远”或“近”）些．手机蓝牙是利用______（选填“超声波”“ 红外线”“ 电磁波”）来传递信息的．
15．如图甲所示，完全相同的A、B两物块叠放在水平桌面上，用F1=30N的水平力作用在B物块上，AB一起做匀速直线运动，此时B物块所受的摩擦力为___N；若将F2=50N的水平力按如图乙所示作用在A物块上，它们仍一起做直线运动，则地面对A物块的摩擦力为____N．
16．如表列出了几种燃料的热值，单位是J/kg
那么完全燃烧1g的酒精可放出热量_____J．放出相同的热量，完全燃烧干木柴与氢气的质量之比是_____。
17．雨后的天空，常常出现彩虹，这属于光的_____现象．我国是世界上电视用户最多的国家，彩色电视机屏幕上各种艳丽色彩是由红、绿、_____三种色光通过适当的比例混合得到的．
18．物体放在水平地面，在拉力的作用下，从A点匀速运动到C点，已知F1:F2=2:3，如图所示，若AB段拉力做的功为W1、功率为P1，BC拉力做的功为W2、功率为P2，则W1:W2=______，P1:P2=______．
四、计算题（本大题共3小题，共29分）
19．在如图所示的电路中，电源电压恒定不变，R1的阻值为21欧．闭合电键S，电流表A1的示数为1.3安、电流表A2的示数为1.5安．
①求电源电压U．
②求电阻R2的阻值．
③现用R1替换电阻R1、R2中的一个，使如图中的电流表A2的示数变为1.4安．求电阻R1消耗的电功率P1．
20．在图(a)所示电路中，电源电压为15伏且保持不变，电阻R1的阻值为10欧，滑动变阻器R2上标有“100Ω 2A”字样．闭合电键S，电流表A的示数如图(b)所示．
①求电阻R1两端的电压U1.
②保证电路各元件都正常工作的情况下，移动变阻器的滑片P，求电阻R1消耗电功率的最大值P1大．
21．底面积为100cm2的平底圆柱形容器内装有适量的水，放置于水平桌面上．现将体积为500cm3，重为3N的木块A轻放入容器内的水中，静止后水面的高度为8cm，如图甲所示，若将一重为6N的物体B用细绳系于A的下方，使其恰好浸没在水中，如图乙所示（水未溢出），不计绳重及其体积，求：
图甲中木块A静止时进入水中的体积；物体B的密度；图乙中水对容器底部的压强．
五、作图题（本大题共2小题，共4分）
22．如图，画出物体静止在斜面上时受到的摩擦力和物体对斜面压力的示意图；
（_____）
23．图中的OA是光从空气斜射到水面，经水面反射的一条光线，请作出它对应的入射光线和入射光线对应的折射光线．
（_______）
六、实验探究题（本大题共3小题，共15分）
24．小明利用如图甲所示的电路探究“电流与电压、电阻的关系”，可供选择的器材有：电源（两节新干电池），电流表、电压表、开关，阻值分别为5Ω、10Ω、60Ω的定值电阻各一个，“10Ω 1A”、“20Ω 1.5A”、“30Ω 2A”三种规格的滑动变阻器，导线若干．
A．B．C．D．请你用笔画线代替导线，将图乙中的实物图连接完整．闭合开关前，应将变阻器滑片P移到_______（选填“A”或“B”）端．闭合开关，发现电流表无示数，电压表指针有明显偏转，原因可能是________．故障排除后，小明首先“探究电流与电阻关系”，他把5Ω的电阻接入电路，移动变阻器滑片P，使电压表示数为2V，读出电流表示数后，断开开关，将5Ω电阻替换为10Ω的电阻继续进行实验，接下来他应将变阻器滑片P向_______（选填“左”或“右”）端移动；本次实验中所选滑动变阻器的规格为________．完成上述实验后，小明把5Ω的电阻接入电路中，来探究“电流与电压的关系”．通过正确操作得到数据如下表所示，分析表中数据得到的结论是_____________________．
（6）小华在原有器材的基础上，增加了定值电阻R0、电阻箱（）和一个单刀双掷开关，设计了几种单表测量额定电压为2.5V小灯泡额定功率的电路图，如图丙所示，其中符合要求的有________．
25．五一假期时，小明同学从一废弃的矿坑里捡回了一块坚硬的矿石，他利用实验室的器材测出了这块矿石的密度．测量过程中，他选用的器材有：天平（最大称量为200g）、量筒、烧杯、杠杆、弹簧测力计（量程为0—5N）、细线、水．
（1）小明同学首先进行估测，他感觉矿石比一瓶500ml的矿泉水还沉，于是他没有直接用天平来测矿石的质量．你认为他不用天平的理由是 ________．
（2）小明借助杠杆来测量矿石质量，他安装好杠杆，调节杠杆平衡时，发现杠杆左端下沉，应将平衡螺母向_______调节（选填“左”或“右”）．
（1）小明同学将杠杆调至水平位置平衡，按照图甲所示的装置进行测量，读出的弹簧测力计示数为2.4N，则该矿石的质量m=_______kg．（g=10N/kg）
（4）接着他用如图乙所示的方法测出了矿石的体积，他的做法是：
A．将矿石放入烧杯，往烧杯中加入适量的水，让矿石浸没，在水面到达的位置做上标记；取出矿石；用量筒往烧杯中加水，直至达到标记位置为止．
B．在用量筒往烧杯中加水时，他先加了100mL水，接着又取了50mL水，继续往烧杯中加，水面达到标记位置后，量筒中剩余的水如图丙所示．则矿石的体积V=______ cm1，矿石的密度ρ=_______kg/m1．
26．现有下列器材：学生电源（6V），电流表（0﹣0.6A，0﹣3A）、电压表（0﹣3V，0﹣15V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器和导线若干，利用这些器材探究“电压不变时，电流与电阻的关系”
请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路________．（要求连线不得交叉）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图象．由图象可以得出结论：______________．上述实验中，小强用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，向_____（选填“A”或“B”）端移动滑片，使电压表示数为_______V 时，读出电流表的示数．为完成整个实验，应该选取哪种规格的滑动变阻器______________．
A．50Ω 1.0A B．30Ω 1.0A C．20Ω 1.0A．
参考答案
一、单选题（本大题共10小题，共30分）
1、A
【解析】
A．水的比热容是4.2×103 J/(kg·℃)，其物理意义为1 kg的水温度升高(降低)1 ℃吸收(放出)4.2×103 J的热量，A正确
B．热量是个过程量，只能说“吸收”和“放出”不能说“具有”，B选项说法错误；
C．内能和温度、质量、状态都有关系，不能单靠温度决定内能的多少，C错误；
D．根据Q=qm，完全燃烧放出的热量Q与热值q和质量m都有关系，热值大的燃料完全燃烧放出的热量不一定多，D错误．
2、B
【解析】
A. 人体正常体温在37℃左右，洗澡水的温度应该略高于体温，在40℃左右，不可能达到56℃，故A不符合实际；
B. 一块橡皮的质量在8g左右，一枚一元硬币的质量略小于此数值，在6g左右，故B符合实际；
C. 普通中学生的身高在1.6m左右，课桌高度约为身高的一半0.8m，故C不符合实际；
D. 日光灯的额定功率在40W左右，正常发光的电流在I==≈0.2A左右，故D不符合实际。
3、B
【解析】
A．灯L1、L2并联，电流表与L1串联，测量L1的电流，且电流从“-”接线柱入，从“+”接线柱出，接线柱接反，故A不符合题意；
B．灯L1、L2并联，电流表测干路电流，即测L1和L2的电流，故B符合题意；
C．灯L1、L2并联，电流表与L2串联，故C不符合题意；
D．灯L1、L2并联，电流表与L1串联，测量L1的电流，故D不符合题意．
L1和L2并联，用电流表测量灯泡L1和L2的总电流，根据电流表的正确使用方法，应将电流表接在干路上；并且让电流从“+”接线柱流入，从“-”接线柱流出．
4、C
【解析】
A、足球场上，运动员将飞过来的足球用头顶回去，说明力的作用效果与力的方向有关，故A错误；
B、滚动轴承里加润滑剂是为了在接触面形成一层油膜，使接触面分离，从而减小摩擦力，故B错误；
C．单摆的摆球摆动到最高点时，摆球的速度为零，如果此时外力全部消失，由牛顿第一定律知道摆球将静止，故C正确；
D．清扫教室时，飞扬的灰尘是宏观上的机械运动，肉眼能看得见的运动，而分子运动是肉眼看不见的，故D错误。
5、C
【解析】
我们通过听声音就能判断出是谁在说话，主要是依据声音的音色不同，故ABD错误，C正确。
6、D
【解析】
试题分析：由图示可知，滑轮组由三段绳子拉着物体匀速运动，所以拉力等于物体与地面摩擦力的三分之一，摩擦力为60N，所以拉力为20N；物体移动的速度为0.1 m/s，所以拉力F移动的速度为物体移动速度的三倍是0.3m/s，，所以拉力的功率为P=Fv=20N×0.3m/s=6W；故应选D．
【考点定位】有关滑轮组的计算
7、A
【解析】
A．由于木块静止在小车上，不具备摩擦力产生的条件，所以它没有受到摩擦力的作用，故A符合题意；
B．物体的运动速度不影响惯性，惯性是物体保持原来动状态不变的性质，故B不符合题意；
C．一对平衡力必须是大小相等、方向相反，在同一条直线上，作用在同一物体上的．而木块对小车的压力与小车对木块的支持力不是作用在同一物体上的力，故C不符合题意；
D．小车突然停止运动，而木块由于惯性仍然保持原来的运动状态．如果木块与小车接触面光滑，木块不会倾倒，由于木块具有惯性，会向前运动，故不符合题意；
故选A。
8、B
【解析】
小孔成像、手影游戏和树下阴影都是光的直线传播形成的；雨后彩虹是光的色散形成的，因此不同的是B项．故选B．
9、D
【解析】
A．钢尺是金属，容易导电属于导体，故A错误；
B．铅笔芯是石墨，容易导电属于导体，故B错误；
C．金属硬币是金属，容易导电属于导体，故C错误；
D．纸、练习本不容易导电，是绝缘体，故D正确．
10、C
【解析】
由电路图知道，定值电阻与滑动变阻器串联电压表测量滑动变阻器的电压；由串联电路起分压作用知道，滑片从中点到b端时，电压表示数增大了2V，即滑片P置于变阻器的b端时，电压表示数是4V+2V=6V；由Q=U2/Rt知道，定值电阻的阻值是：R1 =U12/Q1t=(12V−6V)2/60J×10s=6Ω；当滑片在b点时，滑动变阻器接入电路的阻值最大，则电路中的电流最小，此时I最小=U1/R1=12V−6V/6Ω=1A，故A错误；
当滑片在中点时，电路中的电流是：I=U′1/R1=12V−4V/6Ω=4/3A，所以，9s内滑动变阻器R消耗的电能是：W=UIt=4V×4/3A×9s=48J，故B错误；
由以上分析结合P=UI知道，R先后两次消耗的电功率之比是：，故C正确；
同理知道，R1先后两次消耗的电功率之比是：，故D错误，故选C．
二、多选题（本大题共3小题，共12分）
11、BC
【解析】
试题分析：磁铁不仅可以吸引铁，还可以吸引钴、镍等物质，故A说法错误；根据电磁感应现象制成了发电机，故B说法正确；物理学规定，小磁针在磁场中静止时，N极所指的方向就是该点的磁场方向，故
小磁针可以用来判断磁场中某点磁场的方向，故C说法正确；闭合电路的部分导体在磁场中做切割磁感线的运动时，在电路中才会产生感应电流，D错误，故选BC。
考点：发电机的构造和原理；磁性、磁体、磁极；磁场；产生感应电流的条件
12、ABC
【解析】
A、用吸管从瓶子中吸饮料时,首先吸气时，吸管中的气压减小，饮料在大气压的作用下进入嘴里，是利用大气压工作的故A正确；
B、大型载重汽车有很多轮子，是为了在压力一定时，通过增大受力面积减小车对地面的压强，保护路面，故B正确。
C、由于液体的压强随着深度的增加而增大，所以水坝的下部比上部建造的宽，故C正确。
D、飞机的机翼能获得向上的升力，是应用了流速越大流体的压强越小的原理，故D错误。
13、CD
【解析】
A、将滑片P移到R的最左端，闭合开关S、S1时，灯泡L与滑动变阻器R的最大阻值并联，电压表被短路无示数，所以电压表读数不会超过量程，故A错误；
B、由P＝UI＝可得，灯泡正常发光时的电阻RL＝＝＝9Ω，故B错误；
C、只闭合开关S时，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻为零时，灯泡两端的电压等于电源电压且等于小灯泡的额定电压，此时小灯泡正常发光，电路中的功率等于灯泡的额定功率为2.25W，此时为该电路的最大功率，故C正确；
D、当电压表的示数UR＝3V时，滑动变阻器接入电路中的电阻最大，因串联电路中总电压等于各分电压之和，所以，灯泡两端的电压：UL′＝U﹣UR＝4.5V﹣3V＝1.5V，
因串联电路中各处的电流相等，所以，电路中的电流：I=,即=，
解得：R＝18Ω，所以，滑动变阻器的取值范围是0～18Ω，故D正确．
三、填空题（本大题共5小题，共10分）
14、近 电磁波
【解析】
摄像头的镜头相当于凸透镜，时，凸透镜成倒立、缩小的实像．分析比较甲、乙两图，汽车的像越来越大，即物距越来越小，所以拍摄第二张比拍摄第一张摄像头离小车近．
手机蓝牙是一种短距离的无线通信技术，所以是利用电磁波来传递信息的．
15、30 30
【解析】
甲图中推力在B上，以B为研究对象，B做匀速直线运动，所以其受到的推力F1与摩擦力平衡，B物块所受的摩擦力为30N．以AB为研究对象，AB一起匀速直线运动，A物块受桌面的摩擦力为30N；
乙图中推力作用在A上，此时接触的粗糙程度不变，压力也不变，因此摩擦力也不变，所以A所受的摩擦力仍为30N．
16、3×104 35：3
【解析】
完全燃烧1g的酒精可放出热量：Q放＝mq酒精＝1×10﹣3 kg×3.0×107J/kg=3×104J；
根据Q放＝mq可知，在放出热量相同时，消耗燃料的质量与热值成反比，故完全燃烧干木柴与氢气的质量之比：m木柴：m氢气＝q氢气：q木柴＝＝35：3。
17、色散 蓝
【解析】
混合光分散为单色光的过程叫光的色散；色散的特点是形成了光带．红、绿、蓝三种色光叫色光的三原色．
【详解】
雨过天晴时，常在天空出现彩虹，这是太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分成各种彩色光，这种现象叫做光的色散现象．所以说雨后的天空出现彩虹是由光的色散形成的．用放大镜观察彩色电视画面，可以发现彩色电视机屏幕上各种艳丽色彩是由红、绿、蓝三种色光通过适当的比例混合得到的．
故答案为色散；蓝．
18、1：1 2：3
【解析】
由题和图知，F1：F2=2：3，s1=6m，s2=4m，则做功之比：；因为，从A点到C点运动速度相等，所以功率之比：．
四、计算题（本大题共3小题，共29分）
19、（1）6伏；（2）31欧；（3）1.2瓦或1.6瓦
【解析】
由电路图知道，R1 与R2 并联，电流表A1 测R1 支路的电流，电流表A2测干路电流，
①由欧姆定律知道，R1两端的电压是：U1=I1 R1 =1.3A×21Ω=6V；
由图知道 并联电路中各支路两端的电压相等，且电压电源的电压，
所以，电源的电压是：U= U1 =6V；
②因为并联电路中干路电流等于各支路电流之和，所以根据题意知道，通过R2 的电流是：I2 =I-I1 =1.5A-1.3A=1.2A，
由欧姆定律知道，电阻R2 的阻值是：=31Ω；
③根据题意知道，当用电阻R1 替换电阻R1、R2中的一个时，图中的电流表A2 的示数变为1.4A；
若用R1替换R1 ，则R1与R2 并联，干路电流是I′=1.4A，而通过R2 的电流不变，仍然为I2 =1.2A，则通过R1 的电流是：I1 =I′-I2 =1.4A-1.2A=1.2A，
故电阻R1 消耗的电功率是：P1 =UI1 =6V×1.2A=1.2W；
若用R1替换R2 ，则R1 与R1 并联，干路电流是I′=1.4A，通过R1 的电流仍然为I1 =1.3A，即通过R1 的电流是：I1 =I′-I1 =1.4A-1.3A=1.1A，
所以，电阻R1 消耗的电功率是：P1 =UI1 =6V×1.1A=1.6W．
20、①8V；②22.5W
【解析】
由图可知电流是0.8A，所以电阻R1两端的电压U1＝I＝0.8A；当滑动变阻器联入电阻为零时，R1两端的电压是电源电压15V，电路中电流等于1.5A＜2A，各元件都能正常工作，此时电阻R1消耗电功率的最大值P1大＝＝22.5W
21、（1）3×10﹣4m3；（2）1.5×103kg/m3；（3）1400Pa
【解析】
（1）因为A漂浮在水中，所以F浮=GA=3N，
根据F浮=ρ水gV排得，V排===3×10﹣4m3；
（2）图A、B共同悬浮：F浮A+F浮B=GA+GB，
公式展开：ρ水g（VA+VB）=GA+GB，
VA+VB===9×10﹣4m3，
其中VA=500cm3=5×10﹣4m3，故VB=4×10﹣4m3，
B的质量为：mB===0.6kg；
B的密度为：ρB===1.5×103kg/m3；
（3）当AB浸入水中后，所增加浸入水中的体积为：
△V=VA+VB﹣V排=9×10﹣4m3﹣3×10﹣4m3=6×10﹣4m3，
液面升高△h===0.06m，
图乙中水对容器底部的压强：
p=ρ水gh=1.0×103kg/m3×10N/kg×（0.06m+0.08m）=1400Pa．
五、作图题（本大题共2小题，共4分）
22、
【解析】
过物体的重心作沿斜面向上的力，即摩擦力；物体对斜面的压力的作用点在物体与斜面接触面的中点处，过此点与斜面垂直向下的力，即为压力，如图：
23、
【解析】
过反射点垂直于水面作出法线，根据反射角等于入射角，画出入射光线，再由折射定律作出折射光线，使折射角小于入射角．如下图所示：
六、实验探究题（本大题共3小题，共15分）
24、 A 定值电阻R断路 左 “30Ω 2A” 导体的电阻一定时，流过导体的电流与导体两端的电压成正比 ACD
【解析】
（1）根据电路图，滑片以右电阻丝连入电路中，根据电源电压为3V确定电压表选用小量程与电阻并联；
（2）闭合开关前，应将滑动变阻器滑片滑到阻值最大处；
（3）若电流表示数为0，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的支路断路了；
（4）根据控制变量法，研究电流与电阻的关系时，需控制定值电阻的电压相同，当换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定滑片移动的方向；探究电流与电阻的关系，应保持电阻两端的电压不变；根据串联电路电压的规律求出变阻器分得的电压，根据分压原理，求出当接入60Ω电阻时变阻器连入电路中的电阻即可知道需要滑动变阻器的阻值；
（5）分析表中数据得出结论；
（6）能直接或者间接测出电灯泡的额定电压和额定电流的电路图都符合要求．
【详解】
（1）根据电路图，滑片以右电阻丝连入电路中，电源电压为3V，故电压表选用小量程与电阻并联，如下图所示：
（2）闭合开关前，应将滑动变阻器滑片滑到阻值最大处，即A端；
（3）闭合开关，同学发现电流表无示数，电压表指针有明显偏转，原因可能是定值电阻R断路；
（4）根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向左端移动，使电压表的示数为2V；
电阻两端的电压始终保持UR=2V，根据串联电路电压的规律，变阻器分得的电压：U滑=U-UR=3V-2V=1V，当接入60Ω电阻时，此时电路的电流为：,变阻器连入电路中的电阻为：，故为了完成整个实验，应该选取最大阻值至少30Ω的滑动变阻器，即使用所有定值电阻完成这次探究实验，应选择滑动变阻器的规格为30Ω 2A．
（5）分析表中数据知，电压为原来的几倍，通过的电流为原来的几倍，即电阻一定时，电流与电压成正比；
（6）A、图A中，S先接b，移动滑动变阻器，使电压表的示数为2.5V时，灯泡正常发光；再接a调节变阻箱，是电压表的示数仍为2.5V时，此时电阻箱的电阻等于灯泡的电阻，小灯泡的额定电流为：,再由就能算出小灯泡的额定功率，故A正确；
B、无论S接a还是接b都无法得知小灯泡是否正常发光，此方案不能测定小灯泡的额定电功率；故B错误；
C、开关接a时，调节电阻箱和R1，使电阻箱两端的电压为，则灯的电压为：,再根据算出流过电阻箱的电流，即为小灯泡的额定电流，再由就能算出小灯泡的额定功率，故C正确；
D、图D中，S先接a移动滑动变阻器，使电压表的示数为2.5V时，灯泡正常发光；再接b测量出灯泡和电阻箱的总电压U总，小灯泡的额定电流为：,再由就能算出小灯泡的额定功率，故D正确；
本题研究“电流与电压、电阻的关系”，考查电路连接、注意事项、故障分析、操作过程、器材的选择、数据分析、控制变量法、及设计方案测小灯泡电功率的能力．
25、石块的质量超过天平的最大称量（或量程） 右 0.72 120 6×101
【解析】
（1）500mL矿泉水的质量：m=ρV=1g/cm1×500cm1=500g，因为矿石的质量大于500g，而天平的最大称量为200g，因此不使用天平是因为矿石的质量超过了天平的最大称量值；
（2）杠杆左端下沉，右端上翘，说明左端重，应将平衡螺母向右调节；
（1）∵L1:L2=1:1，F1=2.4N，并且F1L1=GL2 ∴G==7.2N，由G=mg可得，矿石的质量m= =0.72kg=720g；
（4）矿石从烧杯中取出前后体积的变化量等于矿石的体积，矿石的体积等于从量筒倒入烧杯标记位置所用水的体积，由图丙可知，量筒中液体的凹液面的底部与10mL刻度线相平，当水面到达标记位置，从量筒倒入烧杯中水的体积：100mL+50mL−10mL=120mL=120cm1.所以矿石的体积为120cm1.矿石的密度：ρ==6g/cm1=6×101kg/m1.
26、 电压一定时，导体中的电流与电阻成反比 A 2 A
【解析】
（1）将电压表与电阻并联，滑动变阻器与电阻串联，已接了下面一个接线柱，可再接上面任意一个接线柱，如上图所示；（2）分析图丙图象，曲线上每点对应的电流和电阻的乘积都等于2V，由此得出结论：电压一定时，导体中的电流与电阻成反比；（3）将5Ω的电阻更换为10Ω的电阻接入电路后，定值电阻两端的电压增大，要使电压表的示数不变，应减小电路中的电流，增大滑动变阻器接入电路中的电阻即滑片向A移动，直到电压的示数达到2V为止；（4）由图丙知，电路的最小电流I=0.1A，此时滑动变阻器接入电路的阻值最大，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：U滑=U﹣UR=6V﹣2V=4V，由I=U/R可得，滑动变阻器接入电路的阻值：R滑=U滑/I=4V/0.1A=40Ω，则选用变阻器的规格为“50Ω 1.0A”．
干木柴
无烟煤
酒精
煤油
氢气
1.2×107
3.4×107
3.0×107
4.6×107
1.4×108
实验序号
①
②
③
④
⑤
电压U/V
0.5
1.0
1.5
2.0
2.5
电流I/A
0.1
0.2
0.3
0.4
0.5
