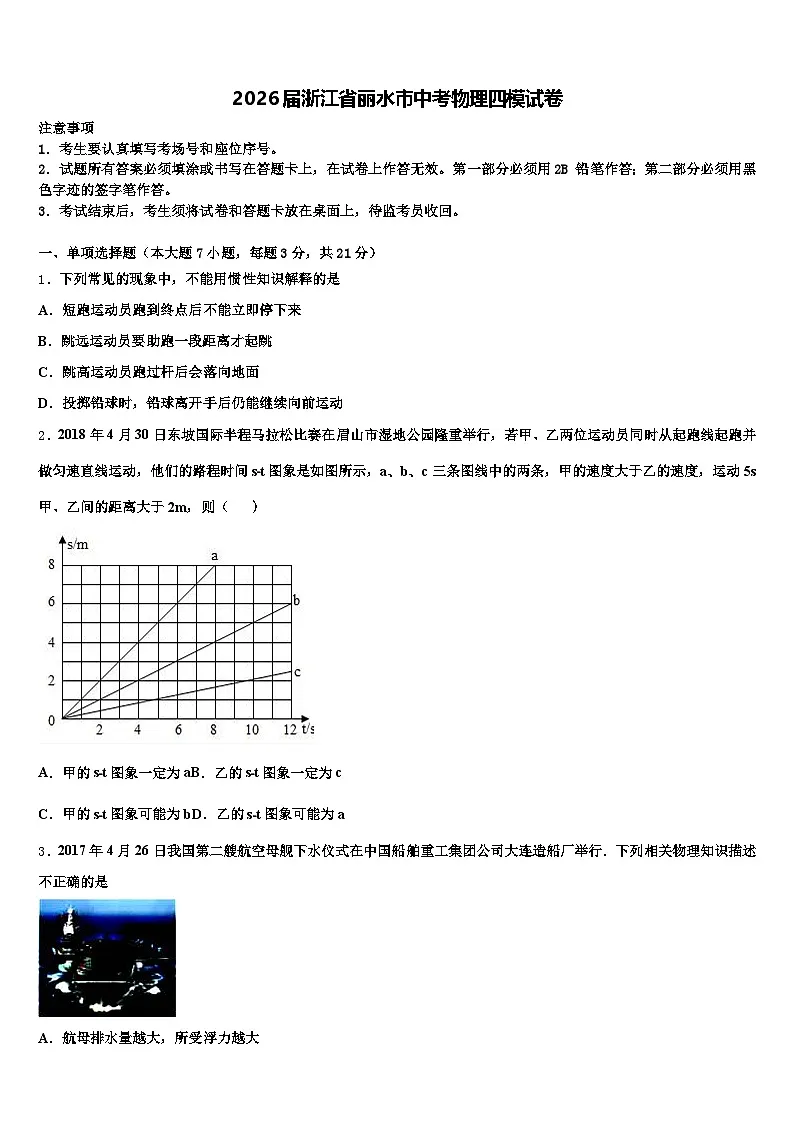

2026届浙江省丽水市中考物理四模试卷（含答案解析）

这是一份2026届浙江省丽水市中考物理四模试卷（含答案解析），共20页。试卷主要包含了考生要认真填写考场号和座位序号，如图是一个光滑的轨道等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．下列常见的现象中，不能用惯性知识解释的是
A．短跑运动员跑到终点后不能立即停下来
B．跳远运动员要助跑一段距离才起跳
C．跳高运动员跑过杆后会落向地面
D．投掷铅球时，铅球离开手后仍能继续向前运动
2．2018年4月30日东坡国际半程马拉松比赛在眉山市湿地公园隆重举行，若甲、乙两位运动员同时从起跑线起跑并做匀速直线运动，他们的路程时间s﹣t图象是如图所示，a、b、c三条图线中的两条，甲的速度大于乙的速度，运动5s甲、乙间的距离大于2m，则（ ）
A．甲的s﹣t图象一定为aB．乙的s﹣t图象一定为c
C．甲的s﹣t图象可能为bD．乙的s﹣t图象可能为a

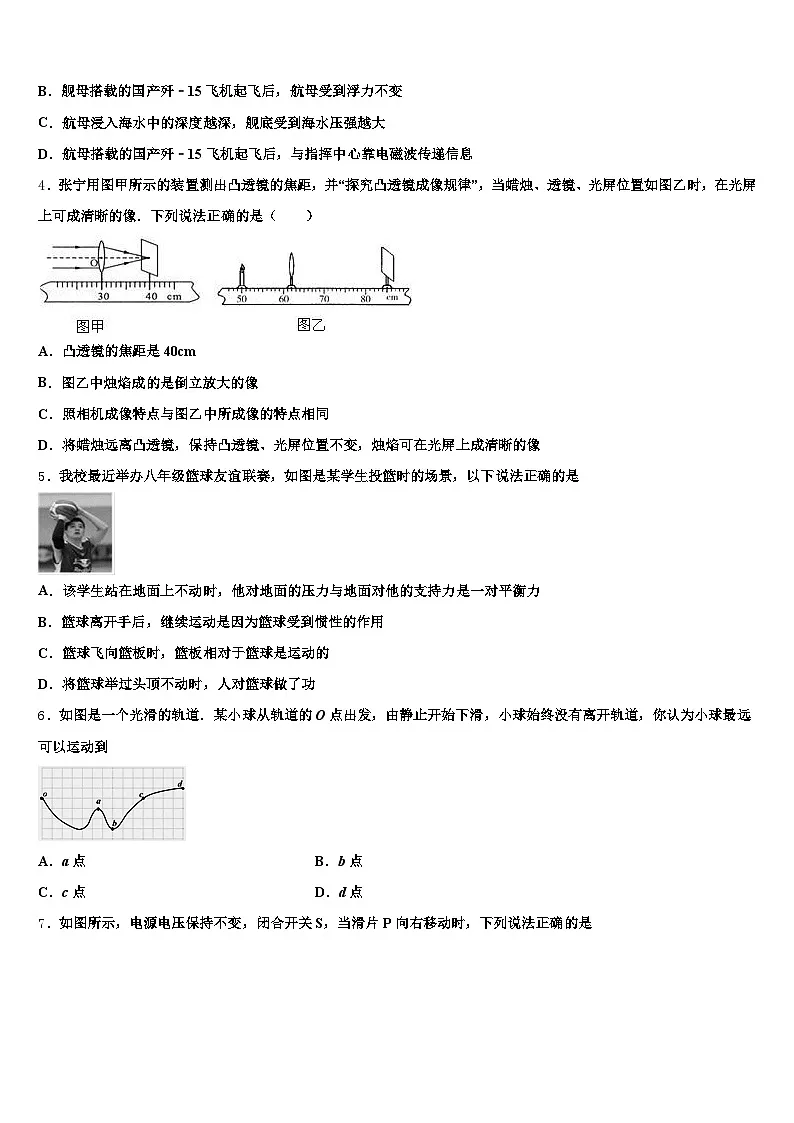

3．2017年4月26日我国第二艘航空母舰下水仪式在中国船舶重工集团公司大连造船厂举行．下列相关物理知识描述不正确的是
A．航母排水量越大，所受浮力越大
B．舰母搭载的国产歼﹣15飞机起飞后，航母受到浮力不变
C．航母浸入海水中的深度越深，舰底受到海水压强越大
D．航母搭载的国产歼﹣15飞机起飞后，与指挥中心靠电磁波传递信息
4．张宁用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的像．下列说法正确的是（ ）
A．凸透镜的焦距是40cm
B．图乙中烛焰成的是倒立放大的像
C．照相机成像特点与图乙中所成像的特点相同
D．将蜡烛远离凸透镜，保持凸透镜、光屏位置不变，烛焰可在光屏上成清晰的像
5．我校最近举办八年级篮球友谊联赛，如图是某学生投篮时的场景，以下说法正确的是
A．该学生站在地面上不动时，他对地面的压力与地面对他的支持力是一对平衡力
B．篮球离开手后，继续运动是因为篮球受到惯性的作用
C．篮球飞向篮板时，篮板相对于篮球是运动的
D．将篮球举过头顶不动时，人对篮球做了功
6．如图是一个光滑的轨道．某小球从轨道的O点出发，由静止开始下滑，小球始终没有离开轨道，你认为小球最远可以运动到
A．a点B．b点
C．c点D．d点

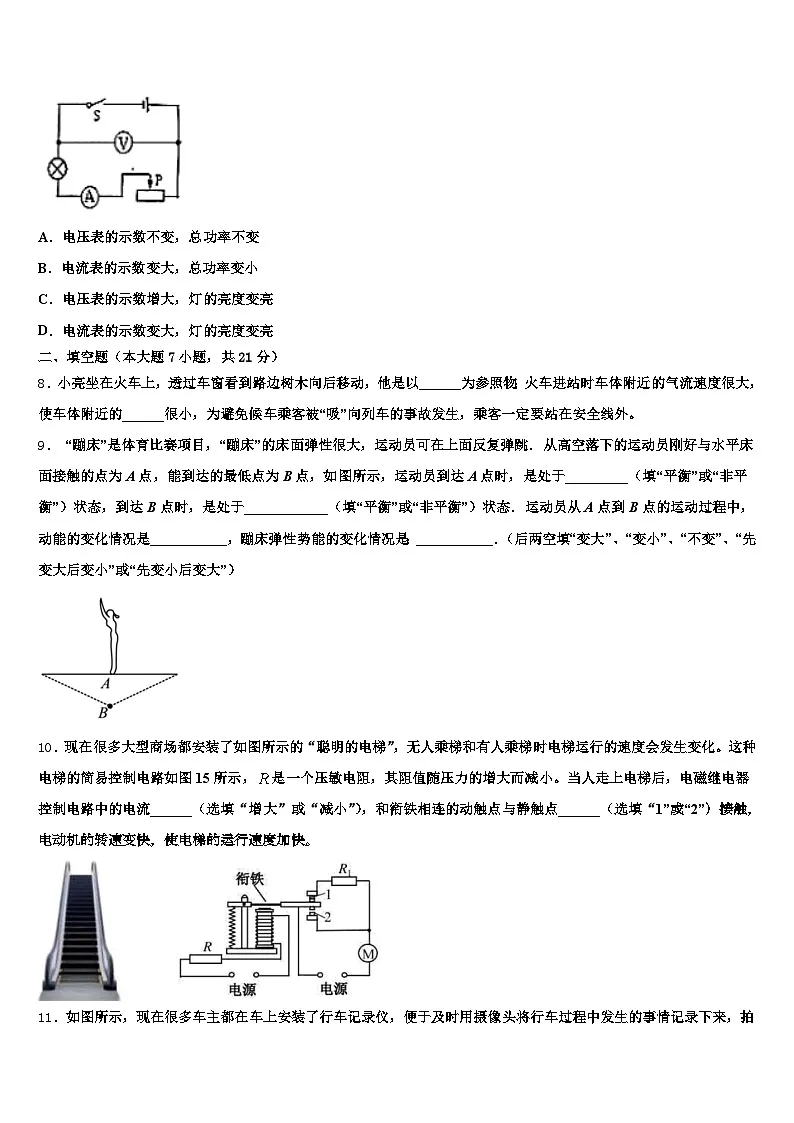

7．如图所示，电源电压保持不变，闭合开关S，当滑片P向右移动时，下列说法正确的是
A．电压表的示数不变，总功率不变
B．电流表的示数变大，总功率变小
C．电压表的示数增大，灯的亮度变亮
D．电流表的示数变大，灯的亮度变亮
二、填空题（本大题7小题，共21分）
8．小亮坐在火车上，透过车窗看到路边树木向后移动，他是以______为参照物；火车进站时车体附近的气流速度很大，使车体附近的______很小，为避免候车乘客被“吸”向列车的事故发生，乘客一定要站在安全线外。
9． “蹦床”是体育比赛项目，“蹦床”的床面弹性很大，运动员可在上面反复弹跳．从高空落下的运动员刚好与水平床面接触的点为A点，能到达的最低点为B点，如图所示，运动员到达A点时，是处于_________（填“平衡”或“非平衡”）状态，到达B点时，是处于____________（填“平衡”或“非平衡”）状态．运动员从A点到B点的运动过程中，动能的变化情况是___________，蹦床弹性势能的变化情况是：___________．（后两空填“变大”、“变小”、“不变”、“先变大后变小”或“先变小后变大”）
10．现在很多大型商场都安装了如图所示的“聪明的电梯”，无人乘梯和有人乘梯时电梯运行的速度会发生变化。这种电梯的简易控制电路如图15所示，是一个压敏电阻，其阻值随压力的增大而减小。当人走上电梯后，电磁继电器控制电路中的电流______（选填“增大”或“减小”），和衔铁相连的动触点与静触点______（选填“1”或“2”）接触，电动机的转速变快，使电梯的运行速度加快。

11．如图所示，现在很多车主都在车上安装了行车记录仪，便于及时用摄像头将行车过程中发生的事情记录下来，拍摄时路上的行人和车辆与镜头的距离满足的条件是_______；在夜间为了拍出依旧清楚的画面，可以利用摄像头周边的多点______(选填“红外线”或“紫外线”)进行补光．
12．电子式电能表表盘上标有“3200imp/（kw•h）”字样（imp表示闪烁次数）．将某用电器单独接在该电能表上正常工作30min，电能表指示灯闪烁了320次，该用电器在上述时间内消耗的电能为____kw•h，该用电器的额定功率是____W．
13．如图所示，电源电压不变，R1 为定值电阻，R2 为滑动变阻器（a、b 为其两端点），当滑片 P 在 b 点时，电流表示数为 0.1A，R2 消耗的功率为 1W；当滑片 P 移动至某一位置时，电流 表示数为 0.3A，R2 消耗的功率为 1.8W.则：R2 的最大阻值为__Ω．则当滑片 P 从 a 移到 b 的过程中：电压表示数变化了___V，R1 消耗的电功率变化了__W，电路消耗的总功率变 化了 __W．
14．标有“6V 1.5W”的小灯泡，通过它的电流随随两端电压变化的关系如图所示，若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻及实际功率约为_______Ω、_______W．
三、作图题（共7分）
15．如图所示，在杠杆AB上挂了一个重为G的物体，为使杠杆在图中的位置静止，请在再上画出杠杆受到的阻力F2和最小的动力F1的示意图.
（_________）
16．如图中ABO是轻质硬杆可看成杠杆，用F力通过定滑轮拉住杠杆的A端使得ABO杠杆在水平位置平衡。其中0为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图。
17．在图中画出静止在地面上的物体所受支持力的示意图．
四、实验题（本大题共5小题，共20分）
18．小明在吉他演奏中发现，琴弦发出的音调与弦线的长度、粗细和张力有关。于是他想
利用弦音计做研究，如图所示，其中a、b、c、d四根弦线的张力相同。
①若他选择b、d两弦线做实验，则研究的目的是探究音调与弦线_____的关系。
②若他要研究音调与弦线粗细的关系，则应选择_____和_____两弦线做实验。
③小明研究后得出结论：在其他条件相同的情况下，弦线越长，发出的音调越低；弦线越粗，发出的音调越低。请你据如图判断，在张力相同的情况下，分别按住A点、B点、C点后拨动琴弦，发出的音调最高的是按住_____点，最低的是按住_____点。
19．以下是小明“估测大气压值”的实践与思考．
（1）请按图示操作帮小明补全下列步骤．
A．把注射器的活塞推至注射器筒的底端，目的是_______．然后用橡皮帽封住注射器的小孔．
B．用细绳拴住注射器活塞的颈部，使绳的另一端与弹簧测力计的挂钩相连，然后水平向右慢慢地拉动注射器筒．当注射器中的活塞开始滑动时，记下弹簧测力计的示数F．此时活塞相对于地面是_______（选填“运动”或“静止”）的．
C．用刻度尺测出注射器_______长度，记为L，读出注射器的容积V．
D．最后计算出此时大气压的数值p =_______（用所测物理量符号表示）．
（2）问题与思考：
①步骤A中注射器顶端针头处有少量空气无法排尽，这将会使测量结果偏_______．请针对该问题提出改进的方法_______．
②步骤B中测量大气压力时，受力分析的对象是_______（选填“针筒”或“活塞”）．
20．为了“探究磁生电的条件”，小明设计了如图所示装置，主要器材有：铁架台，U形磁体、灵敏电流计、金属杆（金属杆用细导线连接并悬挂于铁架台上）、开关及导线若干．
（1）图中金属杆、灵敏电流计及开关的连接方式是_______ 联．
（2）小明正确安装好器材，便开始观察灵敏电流计，结果发现指针没有发生偏转，出现这 个问题最有可能是因为_________造成的．
（3）解决了（2）中的问题后，小明再次观察灵敏电流计，发现指针还是没有发生偏转，于是他晃动金属杆，发现灵敏电流计的指针发生了摆动，此现象叫做____现象，灵敏电流计的制作原理与普通电流计相同，其原理是_____________________________．
（4）经历了（2）、（3）的探究，小明便得出了通过磁场获得电流的条件：①有一个闭合的 电路；②电路中的一部分导体要在磁场中运动．对于他的结论，你认为哪一条还不够准 确？_____（选填：“①”或“②”），要使结论准确，你应该怎样继续做探究实验，从而得出正确的结论？你进一步探究实验的具体做法是：_____．
21．已知通过导体的电流与导体两端的电压和导体的电阻有关．小明在探究“通过导体的电流与导体两端电压的关系”时，实验器材有：稳压电源、电流表、电压表、滑动变阻器、定值电阻、开关各一个，导线若干．
（1）请用笔画线，将图中的电路补充完整．
（_________）
（2）连接电路时，将滑动变阻器的滑片移到了阻值最大端，电流表选择了0～3A的量程．连接好电路后，为了确定电流表的量程选择是否合适，应进行怎样的实验操作？_____．
（3）设计出记录实验数据的表格，表格中要有必要的信息．
（___________）
（4）小明通过实验操作，还确定了电压的取值范围，在该范围内，他预设了n个间距相等的电压值，为了使测得的实验数据更准确，预设的每个电压值还应满足什么条件？_____．
（5）在该实验中，若滑动变阻器的接线柱接触不良，则闭合开关时，电流表和电压表的示数情况是_____
（只有一个正确选项，将正确选项的字母填在横线上）
A．只有电流表有示数B．只有电压表有示数
C．电流表和电压表均有示数D．电流表和电压表均没有示数．
22．实验探究探究声音的产生与特性
五、计算题（本大题共2小题，共13分）
23．如图所示，面积为1m2的水平桌面的正中央放着一个底面积为1200cm2，重为30N的圆形鱼缸．鱼缸内装有深0.2m，质量为27kg的水．求（ρ水取1.0×103kg/m3，g取10N/kg）
（1）鱼缸底部受到的水的压强；
（2）水对鱼缸底部的压力；
（3）鱼缸对桌面产生的压强．
24．如图所示，用滑轮组匀速提起放在地面上边长为20cm，质量为100kg的重物，拉力做功的功率为1200W，重物上升的速度为1m/s。（不计绳重和摩擦力）求：
当物体静止在地面上时对地面的压强；作用在绳子自由端的拉力为多大；滑轮组的机械效率为多大；若用此滑轮组匀速提起2200N的重物，作用在绳子自由端的拉力为多少。
六、综合能力题（本大题共3小题，共18分）
25．阅读下面的短文．
潜艇的“耳目”﹣﹣声呐
潜艇最大的特点是它的隐蔽性，作战时需要长时间在水下潜航，这就决定它不能浮出水面使用雷达观察，而只能依靠声呐进行探测，所以声呐在潜艇上的重要性更为突出，被称为潜艇的“耳目”．
声呐能够向水中发射声波，声波的频率大多在10kHz﹣30kHz之间，由于这种声波的频率较高，可以形成较强指向性．声波在水中传播时，如果遇到潜艇、水雷、鱼群等目标，就会被反射回来，反射回来的声波被声呐接收，根据声信号往返时间可以确定目标的距离． 人耳能够听到声呐发出的声波的频率范围是________ kHz到________ kHz．（1kHz=1000Hz） 如果停在海水中的潜艇A发出的声波信号在10s内接收到经B潜艇反射回来的信号，且信号频率不变，潜艇B与潜艇A的距离s是多少_________？（设声波在海水中传播速度为1500m/s）
26．药壶主要用于煎煮药草，炖煮补品、汤料、咖啡等，其有不同档位设置，适合炖煮煎药文武火之需．如图为一款陶瓷电煎药壶，其工作电路简化为如图所示，它在工作时，有高火加热、文火萃取和小功率保温三个过程，已知正常工作时，电源电压为220V，高火加热功率为500W，文火萃取功率为100W，若壶中药液的总质量为1kg，且在额定电压下煎药时，药液的温度与工作时间的关系如图所示．
观察图像中高火加热过程可知：电煎药壶在后半段时间的加热效率比前半段的加热效率____________．上述高火加热过程中，1kg药液所吸收的热量是多少_______？（）分析电路可知：当接2，同时断开时，电路处于文火萃取阶段，则电煎药壶在保温状态时应接____________，同时____________（填“闭合”或“断开”），此时电煎药壶的额定保温功率是多少瓦_________？
27．小翔随爸爸在商店选中一款速热式电热水器，它的工作电路图和铭牌如图所示（图中R是加热电阻，其电阻不随温度而变化）则
（1）电热水器正常工作时，电路中电流是多大？（结果保留一位小数）
（2）电热水器正常工作15min，加热电阻R消耗的电能是多少kw·h？
（3）根据题中电路图，再给你一个加热电阻R1和两个开关S1、S2，请你对该电热水器进行电路改装．设计要求：不同季节电热水器的额定功率不同，夏天额定功率是2111W，春、秋两季额定功率是4111W，冬季额定功率是6111W，请画出改装后的电路图，并计算R1．
（4）从安全用电考虑，如果该电热水器直接安装到家庭电路中，可能会造成什么后果及影响？(写一种)
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
把物体保持运动状态不变的属性叫做惯性；无论是固体、液体或气体，无论物体是运动还是静止，都具有惯性，一切物体都具有惯性．
【详解】
A、短跑运动员跑到终点后，由于惯性要保持原来的运动状态继续向前运动，不能立即停下来，能用惯性知识解释，不符合题意；
B、跳远运动员要助跑一段距离获得一定的速度后起跳，起跳后由于惯性继续运动，提高了运动员的成绩，能利用了惯性知识解释，不符合题意；
C、跳高运动员跳过横杆后，由于受到重力作用从最高点落向地面，不能用惯性知识解释，符合题意；
D、投掷铅球时，铅球离开手后由于惯性要继续向前运动，能用惯性知识解释，不符合题意．
故选C．
2、A
【解析】
【解答】解：由s﹣t图象可知， vavbvc；t＝5s时，a、b、c 通过的路程分别约为1m、2.5m、5m 所以sa﹣sb2m，sa﹣sc2m，sb﹣sc2m；由题目条件知，甲的速度大于乙的速度，运动5s甲、乙间的距离大于2m；可判断，甲的s﹣t图象一定是图线a；乙可能是图线b，也可能是图线c；故选：A。
点睛：根据s﹣t图象找出同一时刻a、b、c对应的路程，然后由速度公式判断三图象对应速度的大小关系；由图象判断5s内，三图象的路程差；根据图象a、b、c的速度及它们5s的路程差，根据题意选择答案。
3、B
【解析】
（1）轮船的大小通常用排水量来表示，排水量就是指轮船按设计的要求满载货物是排开水的质量；
（2）航母上的舰载机飞离后，航母自重减小，因航母仍漂浮，受到的浮力减小；
（3）液体压强随深度的增加而增大；
（4）由于声音不能在真空中传播，而电磁波能在真空中传播，且在真空中的传播速度最快，故当代的航天、航空领域的通信都是通过电磁波实现的．
【详解】
A、排水量是指轮船满载货物时所排开水的质量，航母排水量越大，由F浮=G排=m排g可知，航母所受浮力越大，故A正确，不符合题意；
B、歼-15飞机起飞后，航母仍漂浮，则F浮=G，但自重G减小，所以航母所受浮力减小；故B不正确，符合题意；
C、液体压强随深度的增加而增大，所以航母浸入海水中的深度越深，舰底受到海水压强越大，故C正确，不符合题意；
D、电磁波可以在真空中传播，航母搭载的国产歼-15飞机起飞后，与指挥中心靠电磁波传递信息，故D正确，不符合题意．
本题考查液体压强的特点，阿基米德原理、电磁波的传播特点等知识点，是一道综合性较强的题目．
4、B
【解析】
A．凸透镜对光线具有会聚作用，平行光通过凸透镜后会聚于焦点，根据甲图可判断焦点到凸透镜距离为10cm也就是焦距等于10cm，A错误．
B．乙图中，物体到透镜的距离为12cm，即物距在一倍到二倍焦距之间，此时成倒立放大的实像，B正确．
C．照相机成像是物体在二倍焦距以外成倒立缩小的实像，与乙图不同，故C错误．
D．蜡烛远离凸透镜，要成清晰的像，必须满足物远像近像变小，必须使光屏靠近凸透镜才可以．D错误．
5、C
【解析】
A选项用平衡力的条件判断哪一对力是平衡力．B选项弄清惯性是一种性质，而不是一种力．C选项判断物体运动的情况，看物体间是否发生了位移．D根据做功的两个必要因素判断人对物体是否做了功．
【详解】
A.人站在地面上不动时，人对地面的压力与地面对人的支持力是相互作用力，故A错误；
B.篮球离开人手后，继续运动是因为篮球具有惯性，故B错误；
C.篮球飞向篮板时，篮板相对于篮球发生了位置的变化，所以篮板相对于篮球是运动的，故C正确；
D. 将篮球举过头顶不动时，在举力的方向上没有移动距离，人对篮球没有做功，故D错误．
故选C.
6、C
【解析】
本实验中，由于轨道是光滑的，没有摩擦力，所以小球的机械能守恒。故小球从O点由静止释放，始终没有离开轨道，最远可以滚到与O点等高的c点，故选C。
7、D
【解析】
由图可知，灯泡与滑动变阻器串联，电流表测电路中电流，电压表测灯泡和滑动变阻器的总电压，即电源电压，将滑动变阻器的滑片P向右滑动时，接入电路的电阻变小，电路的总电阻变小；根据I=可知，电路中的电流变大，即电流表的示数变大；根据U=IR可知，灯泡两端的电压变大，由P=UI可知，灯泡的实际功率变大，故灯泡变亮；由于电源电源不变，所以电压表的示数不变，由P=UI可知电路中的总功率变大，综上所述，故ABC错误，D正确．
二、填空题（本大题7小题，共21分）
8、 火车 压强
【解析】根据题意知道，小亮是以运动的火车为参照物，所以树木是向后运动的；因为流体流速越大的位置，压强越小，所以火车进站时车体附近的气流速度很大，使车体附近的压强很小，人若靠近列车，则人受到外侧压强大于人内侧受到的压强，在较大的压强差作用下很容易被压向列车，发生交通事故，所以，乘客一定要站在安全线外。
点睛：本题考查的是参照物及其选择与流体压强与流速的关系，考查的都是生活中的现象，注意理论联系实际，学会用物理知识解释生活现象。
9、非平衡 非平衡 先变大后变小 变大
【解析】
运动员到达A点时，由于受到重力的作用，受力不平衡，不是平衡状态；到达B点时，弹力大于重力，受力不平衡，不是平衡状态；运动员从A点到B点的运动过程中，蹦床发生形变，形变变大，弹性势能变大，速度变小，动能变小，动能转化为弹性势能；人下落时，速度变大，动能变大，当蹦床的弹力等于重力时，动能最大；继续下落时，由于弹力大于人的重力，人的速度变小，动能变小．
10、增大 2
【解析】
根据题文和题图可知，本题说明“聪明电梯”的工作原理，考查了应用物理知识解决实际问题的能力，关键是认清电路的构造，联系所学知识进行解答。
【详解】
当人走上电梯后，压敏电阻的阻值减小，控制电路中电流增大，电磁铁磁性变强，则衔铁被吸下，和衔铁相连的动触点与静触点2接触，则电阻R1被短路，电动机两端电压增大为电源电压，通过电动机的电流变大，电动机转速变快，使电梯运行速度加快。
11、u＞2f（物距大于二倍焦距） 红外线
【解析】
摄像机的镜头与照相机的镜头类似，应用的凸透镜成实像时u＞2f，成倒立缩小的实像；红外线灯发出红外线照射物体，红外线发生漫反射，被监控摄像头接收，形成视频图像．
12、0.1 200
【解析】
电能表是测量家庭电路中消耗电能多少的仪表．
3200imp/（kW•h）的含义是：电路中每消耗1kW•h的电能，指示灯闪烁3200次．
根据题目所给条件和电功率的公式P=，进行解答．
因为电路中每消耗1kW•h的电能，指示灯闪烁3200次．
所以当指示灯闪烁320次时，消耗的电能为W==0.1kw•h，
t=30min=0.5h
用电器的额定功率P===0.2kw=200W．
13、100 10 7 6
【解析】
由电路图可知,R1与R2串联,电压表测R2两端的电压，电流表测电路中的电流．
因当滑片P在某一端点时电流表示数0.1A小于当滑片P移动至某一位置时电流表示数0.3A，所以滑片P在该端点时接入电路的阻值最大，即滑片位于b端，
由P=UI可得,R2两端的电压：U2===10V，由I=可得，滑动变阻器的最大阻值：
R2===100Ω，
因串联电路中总电压等于各分电压之和，
所以,电源电压：U=I1R1+U2=0.1A×R1+10V，当滑片P移动至某一位置时，电流表示数为0.3A，滑动变阻器两端的电压：U′2===6V，所以电源电压：U=I2R1+U′2=0.3A×R1+6V，
因电源的电压不变,所以,0.1A×R1+10V=0.3A×R1+6V，
解得：R1=20Ω，
电源电压：U=I1R1+U2=0.1A×20Ω+10V=12V；
当P在a端时,R2连入阻值为0,则电压表的示数为0,电路为R1的简单电路；
电流表最大示数：I===0.6A，
R1消耗的电功率与电路消耗的总功率相等，
所以P1=P=UI=12V×0.6A=7.2W；
当P在b端时,电路中的电流I′=0.1A,电压表示数U2=10V，则当滑片 P 从 a 移到 b 的过程中：电压表示数变化了10V．
R1消耗的电功率：P′1=(I′)2R1=(0.1A)2×20Ω=0.2W，
电路消耗的总功率：P′=UI′=12V×0.1A=1.2W，
R1消耗的电功率变化了△P1=P1−P′1=7.2W−0.2W=7W;
电路消耗的总功率变化了△P=P−P′=7.2W−1.2W=6W．
14、20 0.8
【解析】
把三只相同的灯泡串联接在12V的电源上，三灯泡的电阻相等，因串联电路中各处的电流相等，由U＝IR可知，三灯泡两端的电压相等，则每只灯泡两端的电压：UL＝＝4V，由图象可知，此时电路中的电流I＝0.2A，由I＝可得，此时每只灯泡灯丝的电阻：RL＝＝20Ω，每只灯泡的功率：PL＝ULI＝4V×0.2A＝0.8W．
由串联电路的特点知，把三只相同的灯泡串联接在12V的电源上，三灯泡的电阻相同分得的电压相等，根据图象读出通过灯泡的电流，利用欧姆定律求出每只灯泡的电阻，利用P＝UI求出实际功率．
三、作图题（共7分）
15、
【解析】
阻力与阻力臂的乘积一定的情况下，动力臂最长时最省力，由图知OB比OA长，所以OB作动力臂最长，为使杠杆平衡，过B点与OB垂直向上作垂线就得到动力F的方向，它的力臂为L，阻力是重物对绳端向下拉力所引起的，作用点在绳子与杠杆的接触点上，方向竖直向下，如下图所示：
16、
【解析】
解答：在图中，动力指的是作用在杠杆上的力，而不是通过定滑轮的力为动力。过支点O作动力作用线的垂线段；过B点做竖直向下的阻力。如图所示
明确图中杠杆的支点、动力以及阻力是画图的关键．力臂是从支点到力的作用线的距离．示意图是表示出力的三要素．
17、
【解析】
支持了的作用点物体上，方向竖直向上，过力的作用点，沿力的方向画一条箭头的线段，并用F表示，如图
四、实验题（本大题共5小题，共20分）
18、长度 a b A B
【解析】
(1)弦乐器的音调与弦的长短粗细和张力有关，在研究弦乐器的音调与哪些因素有关时，用到的实验方法为控制变量法，若他选择b、d两弦线做实验，两者的粗细和张力相同，所以研究的目的是探究音调与弦线长度的关系．若他要研究音调与弦线粗细的关系，应该控制他们的长度和张力相同，满足该条件的是a和b两弦线。
(2)按住AC两点比较，按住A点时弦较短，所以发出的音调较高的是按住A，发出的音调较低的是按住C按住BC两点比较，按住B点时弦较粗，所以发出的音调较高的是按住C，发出的音调较低的是按住B，所以分别按住A点、B点、C点后拨动琴弦，发出的音调最高的是按住A点，最低的是按住B点．
19、排尽筒内空气 静止 有刻度部分 FL/V 小 将注射器吸水后针口向上，缓慢推动活塞至顶端，将水排出 活塞
【解析】
（1）实验步骤：
A．把注射器的活塞推至注射器筒的底端，目的是：排尽空气，然后用橡皮帽封住注射器的小孔；
B．用细尼龙绳拴住注射器活塞的颈部，使绳的一端与弹簧测力计的挂钩相连，然后水平向右慢慢拉动注射器筒，当注射器中的活塞刚开始运动时，记下弹簧测力计的示数，即等于大气对活塞的压力F，此时活塞相对于地面是静止的；
C．用刻度尺测出注射器有刻度部分的长度，记为L，读出注射器的容积V，则活塞的面积 ；
D．此时大气压的数值： ；
（2）①步骤A中注射器顶端针头处有少量空气无法排尽，这会使弹簧测力计的示数偏小，由可知，使测量结果偏小；改进的方法是，先让注射器吸入少量水，缓慢推动活塞至顶端，将水排出；
②测量大气压强时，要对活塞进行受力分析，水平方向活塞受大气压力和弹簧测力计的拉力，当活塞静止时，二力平衡，利用二力平衡条件可以测出大气压力．
20、串 开关未闭合 电磁感应 通电导体在磁场中受到力的作用 ② 使金属杆在磁场中沿不同方向运动，观察电流表指针是否偏转
【解析】
（1）由电路图可知，金属杆、灵敏电流计及开关首尾顺次连接，它们是串联的；
（2）连接完电路，电路没有闭合，电路中没有电流，电流表指针没有发生偏转；
（3）他晃动金属杆，金属杆切割磁感线，灵敏电流计的指针发生了摆动，电路中有电流通过，发生电磁感应现象；灵敏电流计根据通电导体在磁场中受到力的作用制成的；
（4）小明得出了通过磁场获得电流的条件，对于他的结论②不准确，为了得出准确的结论，应分别使导体棒在磁场中沿不同方向运动，比较切割磁感线和不切割磁感线时是否都能获得感应电流．
21、 用开关进行“试触”观察电流表的指针偏转情况 预设的每个电压值应该是0.5的整数倍 D
【解析】
(1)滑动变阻器要按“一上一下”的方式串联接入电路，电流表应串联在电路中，故只需将滑动变阻器上面任一接线柱与电流表的“−”接线柱连接即可，如图所示：

(2)连接好电路后，为了确定电流表的量程选择是否合适，应用开关进行“试触”观察电流表的指针偏转情况，若示数小于3V，则电流表的量程选择合适；否则，不合适．
(3)设计实验表格如下：
(4)由实物电路可知，电压表选择的量程为0∼15V，分度值为0.5V，为了使测得的实验数据更准确，减小读数误差，则预设的每个电压值应该是0.5的整数倍．(5)在该实验中，若滑动变阻器的接线柱接触不良，即电路开路，则闭合开关时，电流表和电压表均没有的示数，故选D.
（1）根据滑动变阻器要按“一上一下”的方式串联接入电路，电流表应串联在电路中即可连接电路；（2）利用“试触法”确定电表选择的量程是否合适；（3）根据所测物理设计实验记录表格；（4）为了减小读数误差，预设的每个电压值应该是电压表分度值的整数倍；（5）常见电路故障有断路与短路，分析清楚电路结构，根据电路故障分析电表示数．
22、振动 振幅 频率
【解析】
（1）声音是由物体振动产生的；（2）音叉发出响度更大的声音时，音叉振动的幅度越大，乒乓球弹起的幅度越大，据此得出响度与振幅的关系；（3）音调的高低与发声体振动快慢有关，物体振动越快，音调就越高。
【详解】
①发声的音叉在振动，当与乒乓球接触时，会把乒乓球弹起；
②当敲击音叉的力增大时，音叉发出响度更大的声音，重做上面的实验时，观察到乒乓球弹起的幅度越大；通过实验可以判断物体振幅是不同的，说明了响度与声源的振幅有关，而且是振幅越大，响度越大；
③振动越快，音调就越高；故换用512Hz的音叉重复实验，音叉振动的更快，故听到声音的音调更高，这说明声音的音调与发声体振动的频率有关。
（1）声音是物体的振动产生的；（2）音叉发出响度更大的声音时，音叉振动的幅度越大，乒乓球弹起的幅度越大，据此得出响度与振幅的关系．（3）物理学中对于一些看不见摸不着的现象或不易直接测量的物理量，通常用一些非常直观的现象去认识或用易测量的物理量间接测量，这种研究问题的方法叫做转换法．
五、计算题（本大题共2小题，共13分）
23、（1）2000Pa；（2）240N；（3）2500Pa．
【解析】
(1)鱼缸底部受到的水的压强：p水=ρ水gh=1.0×103kg/m3×10N/kg×0.2m=2000Pa；
(2)由p=可得，水对鱼缸底部的压力：F水=p水S=2000Pa×1200×10−4m2=240N；
(3)鱼缸对桌面产生的压力：F=G总=m水g+G鱼缸=27kg×10N/kg+30N=300N，鱼缸对桌面产生的压强：p===2500Pa．
24、（1）2.5×104Pa；（2）400N；（3）83.3%；（4）800N。
【解析】
（1）物体静止在地面上时对地面的压力：F压＝G＝mg＝100kg×10N/kg＝1000N，
受力面积：S＝（0.2m）2＝0.04m2，
则物体对地面的压强：p＝；
（2）由图知，n＝3，则绳端移动的速度：v＝3v物＝3×1m/s＝3m/s，
由P＝可得绳子自由端的拉力： ；
（3）滑轮组的机械效率：。
（4）不计绳重和摩擦力，绳子自由端的拉力：F＝（G+G动），
则动滑轮重力：G动＝3F﹣G＝3×400N﹣1000N＝200N，
匀速提起2200N的重物时，作用在绳子自由端的拉力：
F′＝（G′+G动）＝（2200N+200N）＝800N。
答：（1）当物体静止在地面上时对地面的压强为2.5×104Pa；
（2）作用在绳子自由端的拉力为400N；
（3）滑轮组的机械效率为83.3%；
（4）若用此滑轮组匀速提起2200N的重物，作用在绳子自由端的拉力为800N。
六、综合能力题（本大题共3小题，共18分）
25、0.02 20 7500m
【解析】
试题分析：（1）超声是指高于20000Hz的声音，次声是指低于20Hz的声音．人耳无法听到超声和次声．
（2）先算出超声波从潜艇A传到潜艇B的时间，再根据速度公式求两者的距离．
解：（1）人耳只能听到20Hz到20000Hz，即0.02kHz到20kHz之间的声音；
（2）①超声波从潜艇A传到潜艇B的时间：
t=×10s=5s，
潜艇B与潜艇A的距离：
s=vt=1500m/s×5s=7500m；
故答案为（1）0.02；20；（2）7500m．
【点评】本题综合性很强，考查学生对声音知识的综合运用能力．在计算距离时，注意回声测距需要计算单程的长度，这一点容易失误．
26、高 3.36J 1 断开 80W
【解析】
（1）在高火加热的前、后半段时间内，功率不变、时间相同，由W=Pt可知消耗的电能相同；由图3可知前半段药液温度升高的温度值小、后半段温度升高的温度值大，而药液的质量不变、比热容不变，由Q =cm可知前半段药液吸收的热量少，由可知，后前半段的加热效率比前半段的加热效率高；
1kg药液所吸收的热量：Q=c药液m4.2J/（kg）1kg(98)=3.36J.
当接1，同时断开时，电路中、串联，电路中电阻最大，由可知此时电功率较小，处于小功率保温状态；
（2）当接1，同时断开时，电路中R1、R2串联，电路中电阻最大，由P=可知此时电功率较小，处于小功率保温状态；
由题知．R1的电功率：P1=P加热P文火=500W则R1的阻值：R1=121，文火萃取阶段时，只有R2连入电路，功率为100W，即P2=可得R2484，额定保温功率：P保温80W．
27、（1）18.2A；（2）1kw·h；（3）24.2Ω；（4）见解析
【解析】
试题分析：（1）电热水器正常工作时的电流以：I=P/U=4111W/221V=18.2A；
（2）电热水器消耗的功率：P=4111W=4kW，t=15min=1.25h，加热电阻R消耗的电能是：W=Pt=4kW×1.25h=1kw·h；
（3）由题意可知，两加热电阻并联，分别由一个开关控制，设计图如下：
夏天：断开S1，闭合S、S2时，R1接入电路，功率P1=2111W，R1=U2/P1=24.2Ω；
（4）可能是总电流过大、烧坏电路、保险丝熔断、空气开关跳闸、电能表工作不正常或损坏等．
【考点定位】电学综合计算
过程
结论
如图，用音叉和乒乓球进行如下实验：
①轻敲256Hz的音叉，用悬吊着的乒乓球接触发声的叉股，发现丘乓球也弹开，说明声音是由物体_____产生的；
②重敲同一音叉，听到更大的声音，同时发现乒乓球被弹开得更远，说明声音的响度与发声体的_____有关；
③换用512Hz的音叉重复实验，听到声音的音调更高，说明音调与发声体的_____有关。
