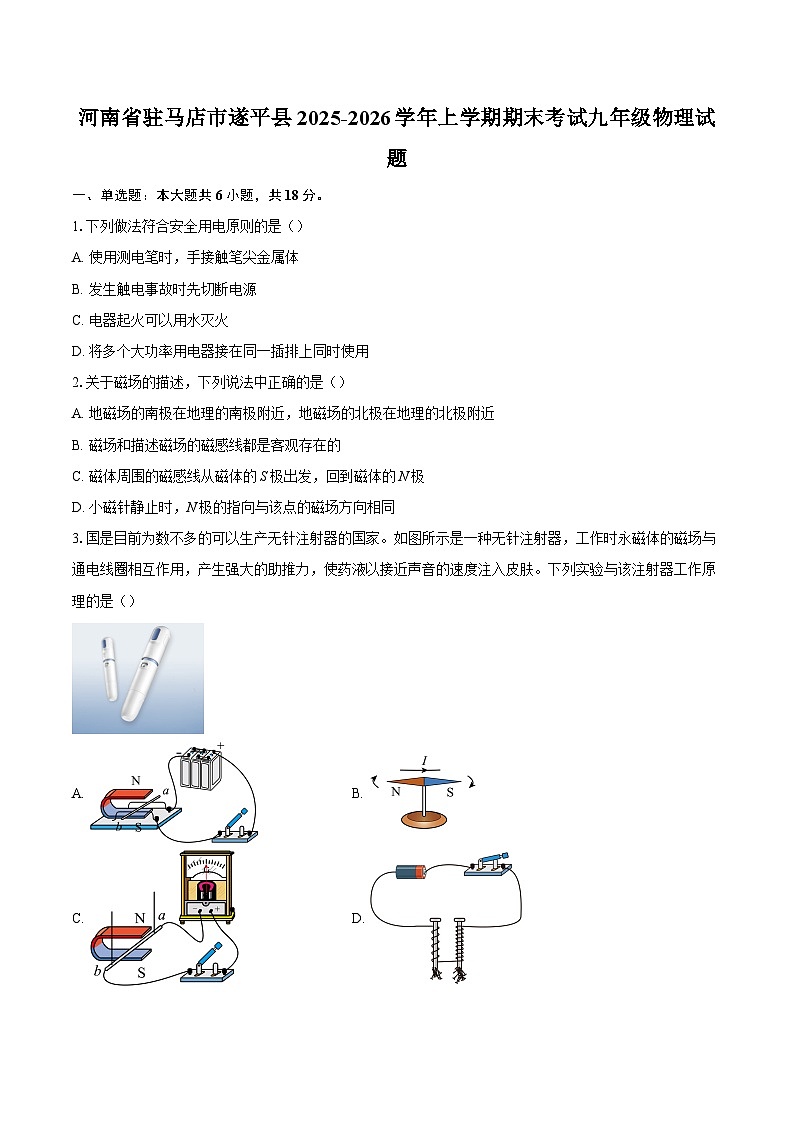

河南省驻马店市遂平县2025-2026学年上学期期末考试九年级物理试题-自定义类型

这是一份河南省驻马店市遂平县2025-2026学年上学期期末考试九年级物理试题-自定义类型，共11页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.下列做法符合安全用电原则的是（）
A. 使用测电笔时，手接触笔尖金属体
B. 发生触电事故时先切断电源
C. 电器起火可以用水灭火
D. 将多个大功率用电器接在同一插排上同时使用
2.关于磁场的描述，下列说法中正确的是（）
A. 地磁场的南极在地理的南极附近，地磁场的北极在地理的北极附近
B. 磁场和描述磁场的磁感线都是客观存在的
C. 磁体周围的磁感线从磁体的S极出发，回到磁体的N极
D. 小磁针静止时，N极的指向与该点的磁场方向相同
3.国是目前为数不多的可以生产无针注射器的国家。如图所示是一种无针注射器，工作时永磁体的磁场与通电线圈相互作用，产生强大的助推力，使药液以接近声音的速度注入皮肤。下列实验与该注射器工作原理的是（）
A. B.
C. D.

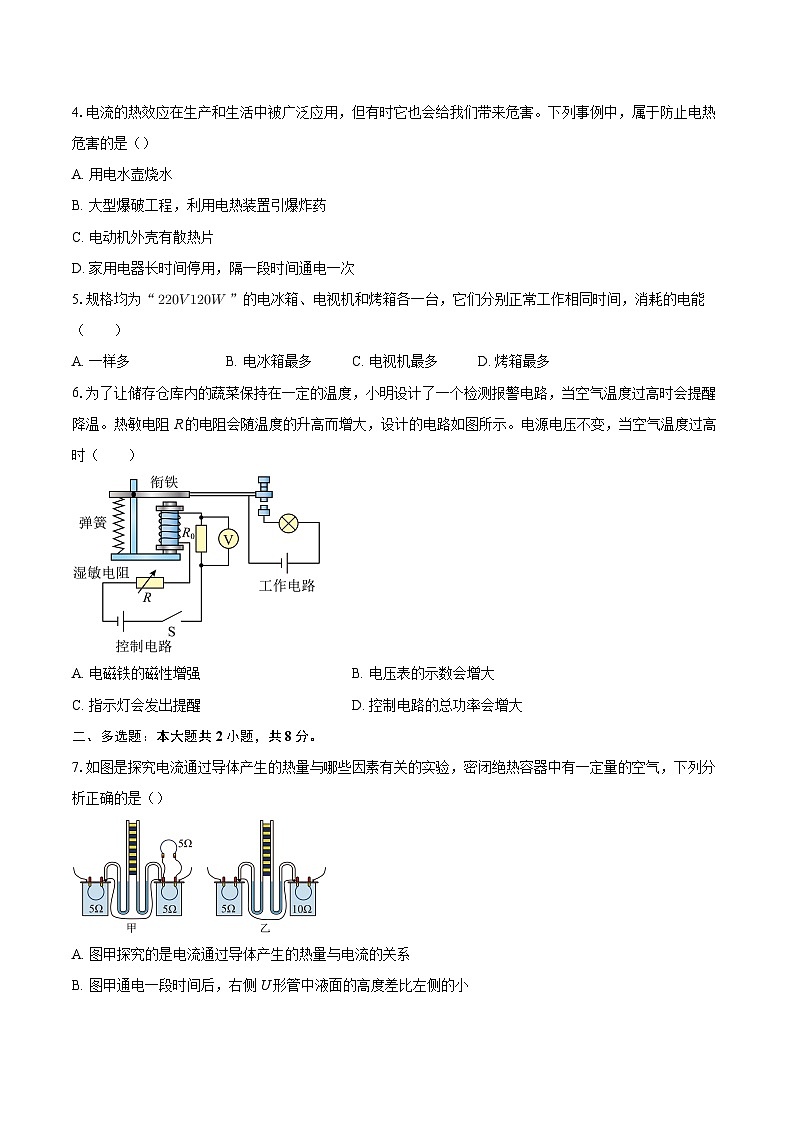

4.电流的热效应在生产和生活中被广泛应用，但有时它也会给我们带来危害。下列事例中，属于防止电热危害的是（）
A. 用电水壶烧水
B. 大型爆破工程，利用电热装置引爆炸药
C. 电动机外壳有散热片
D. 家用电器长时间停用，隔一段时间通电一次
5.规格均为“”的电冰箱、电视机和烤箱各一台，它们分别正常工作相同时间，消耗的电能（ ）
A. 一样多B. 电冰箱最多C. 电视机最多D. 烤箱最多
6.为了让储存仓库内的蔬菜保持在一定的温度，小明设计了一个检测报警电路，当空气温度过高时会提醒降温。热敏电阻R的电阻会随温度的升高而增大，设计的电路如图所示。电源电压不变，当空气温度过高时（ ）
A. 电磁铁的磁性增强B. 电压表的示数会增大
C. 指示灯会发出提醒D. 控制电路的总功率会增大
二、多选题：本大题共2小题，共8分。
7.如图是探究电流通过导体产生的热量与哪些因素有关的实验，密闭绝热容器中有一定量的空气，下列分析正确的是（）
A. 图甲探究的是电流通过导体产生的热量与电流的关系
B. 图甲通电一段时间后，右侧U形管中液面的高度差比左侧的小
C. 图乙中通过左边电阻的电流大于通过右边电阻的电流
D. 图乙通电一段时间后左右两边容器内电阻产生的热量之比是

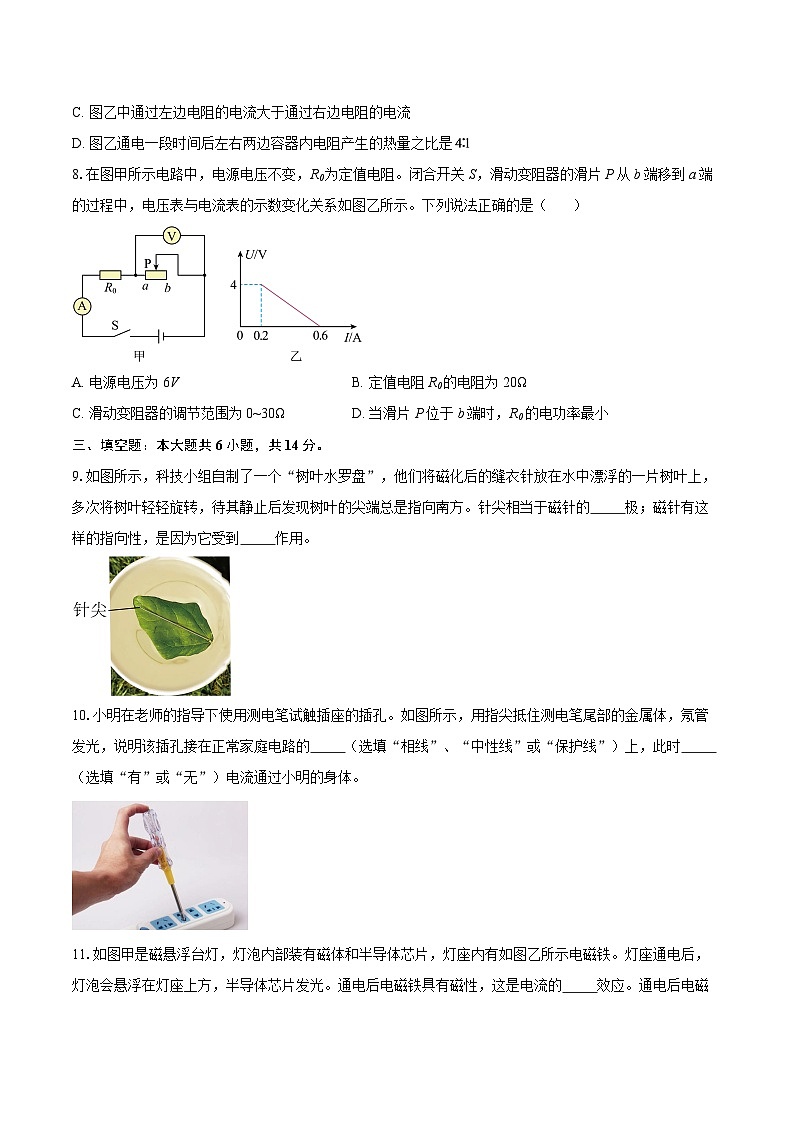

8.在图甲所示电路中，电源电压不变，R0为定值电阻。闭合开关S，滑动变阻器的滑片P从b端移到a端的过程中，电压表与电流表的示数变化关系如图乙所示。下列说法正确的是（ ）
A. 电源电压为6VB. 定值电阻R0的电阻为20Ω
C. 滑动变阻器的调节范围为0~30ΩD. 当滑片P位于b端时，R0的电功率最小
三、填空题：本大题共6小题，共14分。
9.如图所示，科技小组自制了一个“树叶水罗盘”，他们将磁化后的缝衣针放在水中漂浮的一片树叶上，多次将树叶轻轻旋转，待其静止后发现树叶的尖端总是指向南方。针尖相当于磁针的 极；磁针有这样的指向性，是因为它受到 作用。
10.小明在老师的指导下使用测电笔试触插座的插孔。如图所示，用指尖抵住测电笔尾部的金属体，氖管发光，说明该插孔接在正常家庭电路的 （选填“相线”、“中性线”或“保护线”）上，此时 （选填“有”或“无”）电流通过小明的身体。
11.如图甲是磁悬浮台灯，灯泡内部装有磁体和半导体芯片，灯座内有如图乙所示电磁铁。灯座通电后，灯泡会悬浮在灯座上方，半导体芯片发光。通电后电磁铁具有磁性，这是电流的 效应。通电后电磁铁下端为 （选填“N”或“S”）极。灯泡悬浮是利用 的原理。
12.黄旭华被誉为“中国核潜艇之父”，是中国核潜艇事业的开拓者和奠基者之一。核能属于 （选填“可再生”或“不可再生”）能源；核潜艇与地面间是利用 （选填“电磁波”或“超声波”）来传递信息的。
13.如图甲所示是便携式封口机，工作时利用电流的 效应，使发热电阻温度快速升高，熔化塑料包实现封口。如图乙所示是其原理电路图，封口机的电源电压是3 V，发热电阻R的阻值为1 Ω，闭合开关，则10s内产生 J的热量。
14.图甲是标有“8V，4.8W”的小灯泡L的I-U图像。将小灯泡L接入图乙所示的电路中，只闭合开关S时小灯泡正常发光，则电源电压为 V，再闭合开关S1，电流表示数为1.6A，则定值电阻R的阻值为 Ω。若将小灯泡L与定值电阻R串联接在该电源两端，测得小灯泡L和定值电阻R两端的电压相等，则1min内电路消耗的总电能为 J。
四、作图题：本大题共2小题，共6分。
15.如图所示，根据安全用电知识，将图中元件用笔画线代替导线连起来（开关仅控制灯泡）。
16.在图中，请你标出小磁针的S极和螺线管磁感线的方向。
五、实验探究题：本大题共3小题，共36分。
17.如图所示，将导体棒的两端用细导线与灵敏电流计相连，并将导体棒用绝缘细线悬挂起来放在蹄形磁体的磁场中，探究“产生感应电流的条件”。
(1)闭合开关，若导体上下移动，灵敏电流计的指针不偏转；当导体棒向左运动时，灵敏电流计的指针向右偏转；当导体棒向右运动时，灵敏电流计的指针向 偏转，说明 方向与导体运动方向有关；
(2)根据实验现象，得出电路中产生感应电流的条件是：闭合电路的一部分导体在磁场中做 运动，导体中会产生感应电流；
(3)如果将灵敏电流计换成 （选填“用电器”或“电源”），可以探究磁场对通电导体的作用。
18.小明用如图所示的装置探究“通电螺线管外部磁场的分布”。
(1)在螺线管的两端各放一个小磁针，并在硬纸板上均匀地撒满铁屑，通电后观察小磁针的指向，轻敲纸板，观察铁屑的排列情况，如图甲所示；把小磁针放到螺线管四周不同的位置，闭合开关后，小磁针再次静止时的指向如图乙所示。
①通电后小磁针发生偏转，说明通电螺线管周围有 ；
②通电螺线管外部的磁场与 磁体的磁场相似；
(2)将电源正负极对调，闭合开关，发现小磁针偏转方向与原来相反，说明通电螺线管的磁场方向与 有关；
(3)如图乙所示，根据小磁针静止时的指向，a端应接电源的 极；小明将一铁芯插入螺线管中，其磁场会变 ；请写出一种能增强电磁铁外部磁场的方法： 。
19.在“探究电流与电阻的关系”实验中，小明采用如图所示电路进行实验，其中电源为三节新干电池，所选定值电阻的电阻分别为5Ω、10Ω、20Ω、25Ω，滑动变阻器规格为“30Ω 1 A”。
(1)小明准备闭合开关时，同桌小华拦住了他，说有一根导线接错了。请你在连接错误的导线上打“×”，并用笔画线代替导线连接正确的电路 ；
(2)正确连接电路后，在开关闭合前，小明应将滑动变阻器的滑片移到 端（选填“A”或“B”）；
(3)闭合开关，发现电流表有示数，而电压表无示数，则电路中的故障可能是定值电阻 ；
(4)排除故障后，分别用5Ω、10Ω、20Ω的定值电阻进行实验，正确操作，记录的实验数据如下表所示，则实验中应控制电压表的示数为 V不变；
(5)将10Ω的定值电阻换成20Ω的定值电阻后，直接闭合开关，电压表的示数将 （选填“变大”、“变小”或“不变”），为了保持电压表的示数不变，应将滑动变阻器的滑片向 端移动（选填“A”或“B”）；
(6)当使用25Ω的电阻做实验时，小明发现无论怎样调节滑动变阻器的滑片，都无法使电压表示数达到控制不变的值，分析后发现滑动变阻器的最大电阻太小，为了完成实验，滑动变阻器的最大电阻至少为 Ω；
(7)分析实验数据可得出结论：当电压一定时， 。
六、计算题：本大题共2小题，共18分。
20.我国某科技公司生产的某款“无人机”（多功能飞行器）如图所示，它具有四个相同的旋翼，可通过无线电进行操控，其在拍摄调查、无人配送等方面具有广阔的应用前景。已知一个旋翼的电动机额定功率为30W，额定电压为15V，电动机线圈的电阻为20Ω.求：
(1)一个旋翼的电动机正常工作时的电流；
(2)四个旋翼的电动机正常工作1min消耗的电能；
(3)一个旋翼的电动机正常工作1min，线圈产生的热量。
21.如图甲所示是一款利用高温水蒸气熨烫衣服的家用便携式挂烫机，图乙是其简化电路图，有高温、低温两个加热挡位，电源电压恒为220V，R1、R2为电热丝，开关S1和S2可以切换工作状态。其中R1的电阻为40Ω，低温挡功率为242W。求：
(1)挂烫机处于低温挡正常工作时，电路中的电流为多大？
(2)挂烫机处于高温挡正常工作5min消耗的电能是多少？
(3)若挂烫机中加入2kg、初温为20℃的水，在高温挡正常工作5min可将水加热到55℃，则该高温挡的热效率是多大？[c水=4.2×103J/(kg·℃)，结果保留至1%]
1.【答案】B
2.【答案】D
3.【答案】A
4.【答案】C
5.【答案】A
6.【答案】C
7.【答案】AB
8.【答案】AD
9.【答案】南
磁场

10.【答案】相线
有

11.【答案】磁
N
同名磁极相互排斥

12.【答案】不可再生
电磁波

13.【答案】热
90

14.【答案】8
8
240

15.【答案】​​​​​​​
16.【答案】​​​​​​​
17.【答案】左
感应电流
切割磁感线
电源

18.【答案】磁场
条形
电流方向
正
强
用更多匝数的线圈或增大电流

19.【答案】​​​​​​​
A
短路
2
变大
A
31.25
导体中的电流与导体的电阻成反比

20.【答案】(1)2A
(2)7200J
(3)4800J
【详解】（1）根据 可得，一个旋翼的电动机正常工作时的电流
（2）无人机有四个相同的旋翼，四个旋翼的电动机总功率为
工作时间
根据 可得，四个旋翼的电动机正常工作1min消耗的电能
（3）工作时间
线圈产生的热量 ​​​​​​​

21.【答案】(1)1.1A
(2)3.63×105J
(3)81%
【详解】（1）已知低温挡功率 ，电源电压 U=220V。根据 P=UI，电路中的电流为
（2）由图乙可知，当开关 闭合、 断开时， 、 串联接入电路，此时电路的总电阻最大，由 可知，电路的总功率最小，挂烫机处于低温挡；当开关 、 都闭合时， 被短路，只有 接入电路，电路的总电阻最小，由 可知，电路的总功率最大，挂烫机处于高温挡；高温挡的功率为
消耗的电能为
（3）水吸收的热量为
高温挡的热效率为 ​​​​​​​
数据序号
1
2
3
4
R/Ω
5
10
20
25
I/A
0.4
0.2
0.1
