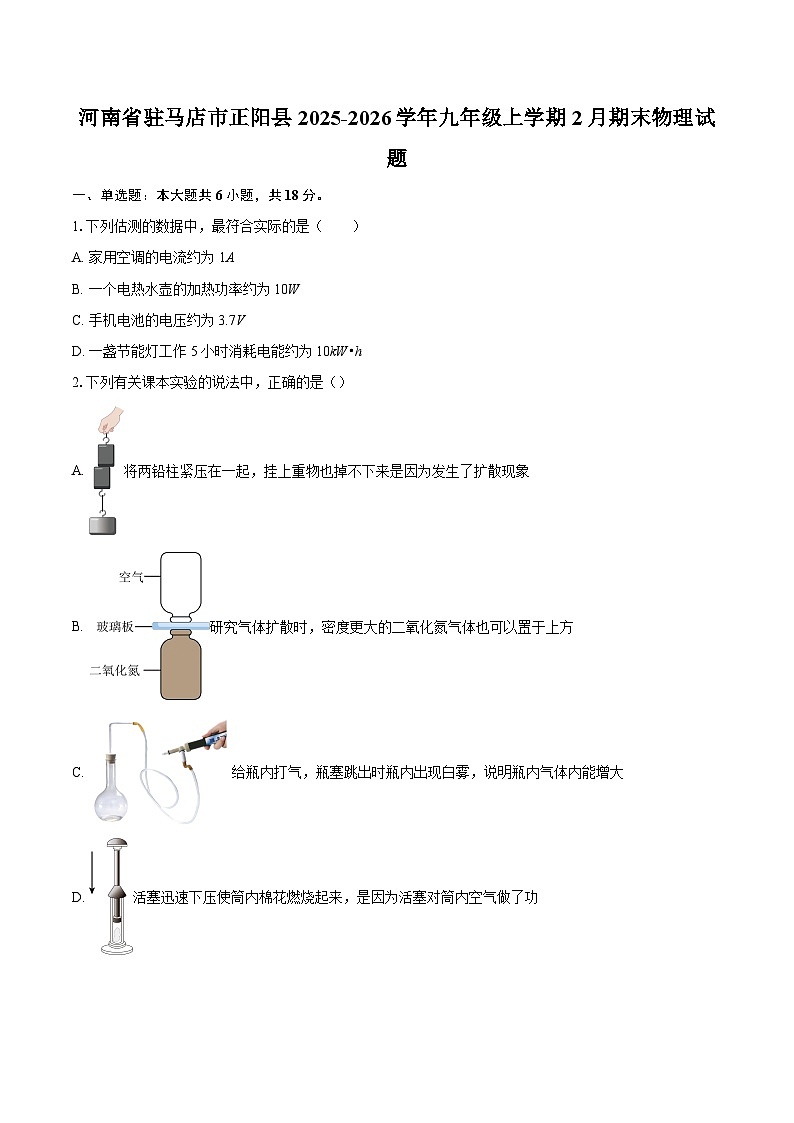

河南省驻马店市正阳县2025-2026学年九年级上学期2月期末物理试题-自定义类型

这是一份河南省驻马店市正阳县2025-2026学年九年级上学期2月期末物理试题-自定义类型，共13页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.下列估测的数据中，最符合实际的是（ ）
A. 家用空调的电流约为1A
B. 一个电热水壶的加热功率约为10W
C. 手机电池的电压约为3.7V
D. 一盏节能灯工作5小时消耗电能约为10kW•h
2.下列有关课本实验的说法中，正确的是（）
A. 将两铅柱紧压在一起，挂上重物也掉不下来是因为发生了扩散现象
B. 研究气体扩散时，密度更大的二氧化氮气体也可以置于上方
C. 给瓶内打气，瓶塞跳出时瓶内出现白雾，说明瓶内气体内能增大
D. 活塞迅速下压使筒内棉花燃烧起来，是因为活塞对筒内空气做了功

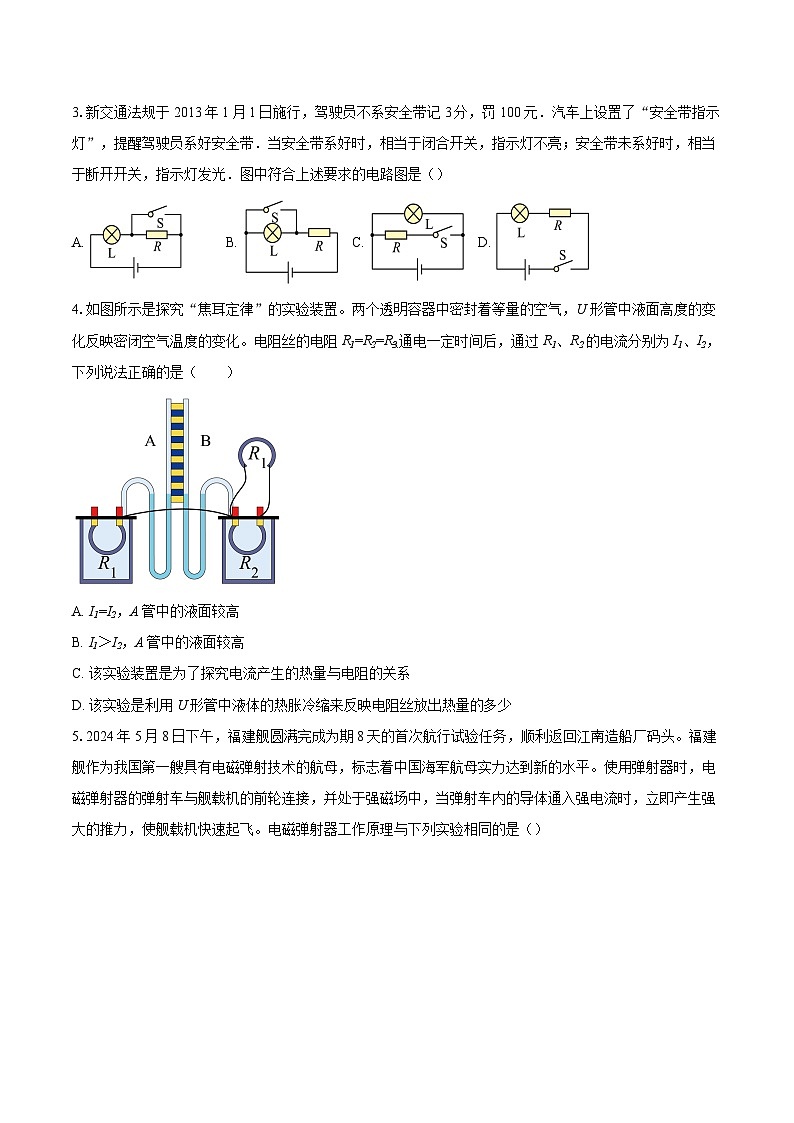

3.新交通法规于2013年1月1日施行，驾驶员不系安全带记3分，罚100元．汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是（）
A. B. C. D.
4.如图所示是探究“焦耳定律”的实验装置。两个透明容器中密封着等量的空气，U 形管中液面高度的变化反映密闭空气温度的变化。电阻丝的电阻R1=R2=R3.通电一定时间后，通过R1、R2 的电流分别为 I1、I2，下列说法正确的是（ ）
A. I1=I2，A 管中的液面较高
B. I1＞I2，A 管中的液面较高
C. 该实验装置是为了探究电流产生的热量与电阻的关系
D. 该实验是利用 U 形管中液体的热胀冷缩来反映电阻丝放出热量的多少

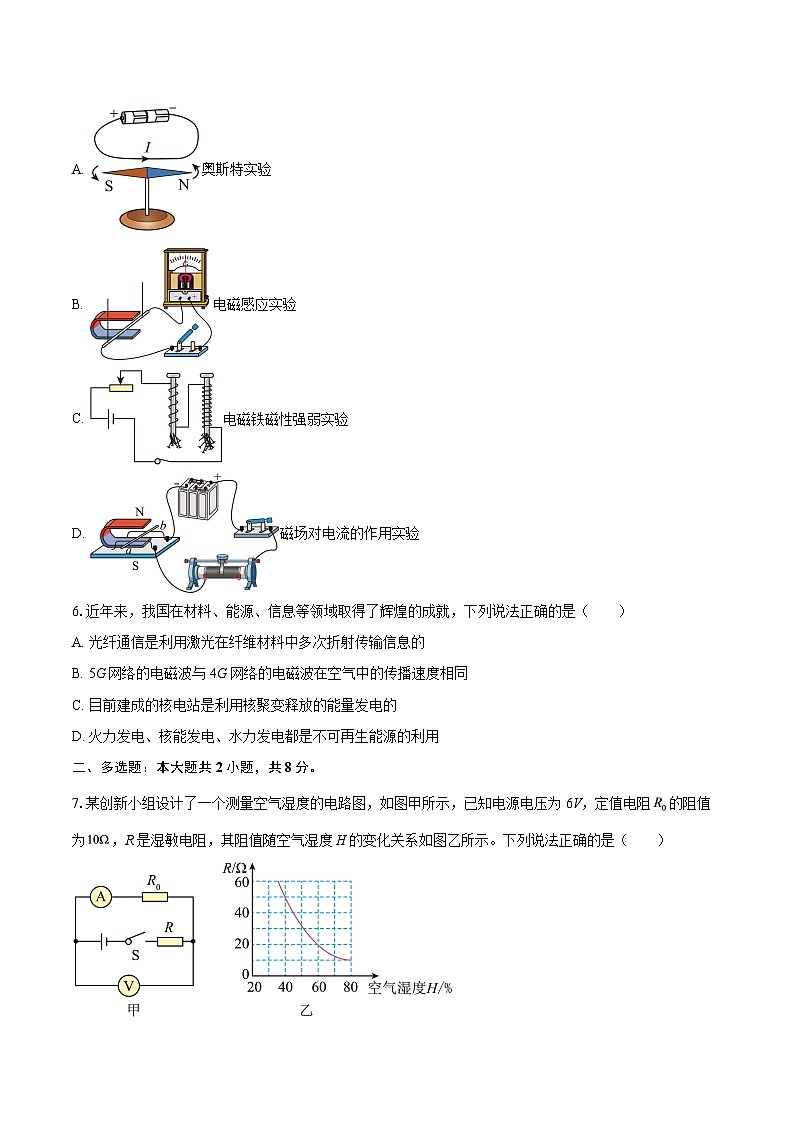

5.2024年5月8日下午，福建舰圆满完成为期8天的首次航行试验任务，顺利返回江南造船厂码头。福建舰作为我国第一艘具有电磁弹射技术的航母，标志着中国海军航母实力达到新的水平。使用弹射器时，电磁弹射器的弹射车与舰载机的前轮连接，并处于强磁场中，当弹射车内的导体通入强电流时，立即产生强大的推力，使舰载机快速起飞。电磁弹射器工作原理与下列实验相同的是（）
A. 奥斯特实验
B. 电磁感应实验
C. 电磁铁磁性强弱实验
D. 磁场对电流的作用实验
6.近年来，我国在材料、能源、信息等领域取得了辉煌的成就，下列说法正确的是（ ）
A. 光纤通信是利用激光在纤维材料中多次折射传输信息的
B. 5G网络的电磁波与4G网络的电磁波在空气中的传播速度相同
C. 目前建成的核电站是利用核聚变释放的能量发电的
D. 火力发电、核能发电、水力发电都是不可再生能源的利用
二、多选题：本大题共2小题，共8分。
7.某创新小组设计了一个测量空气湿度的电路图，如图甲所示，已知电源电压为6V，定值电阻的阻值为，R是湿敏电阻，其阻值随空气湿度H的变化关系如图乙所示。下列说法正确的是（ ）
A. 当空气湿度增大时，R的阻值会变大B. 当空气湿度增大时，电压表示数会变大
C. 当电压表示数为3V时，空气湿度为D. 当电压表示数为3V时，电路总功率为3.6W
8.图甲是体育测评中使用的坐位体前屈测量仪，其内部的模拟电路如图乙所示。使用时，闭合开关，推动挡板P由B端向A端滑动，电压表的示数就能反映出测评成绩。在此过程中下列分析正确的是（ ）
A. R2接入电路中的阻值变小，电流表示数变大
B. R2接入电路中的阻值变大，电流表示数变小
C. 电压表与电流表的比值变大
D. 电路中的总功率不变
三、填空题：本大题共6小题，共20分。
9.非物质文化遗产“茶百戏”，又称“水丹青”，是一种用清水在茶汤悬浮液的表面绘制图案的技艺。如图，是茶艺师傅利用技法调制的一杯茶，调制过程中，茶香四溢，这是 现象，说明了 。
10.2025年9月3日，纪念中国人民抗日战争暨世界反法西斯战争胜利80周年阅兵式在北京天安门广场隆重举行。东风-5C洲际战略核导弹亮相阅兵式，其打击范围可覆盖全球。东风-5C加注的是液体燃料偏二甲肼，具有较大的 ，可为导弹提供强大的推力。导弹发射过程中，通过燃料燃烧产生高温高压的气体从尾部喷出，从而推动导弹升空，此过程的能量转化与四冲程汽油机的 冲程相同。
11.如图所示，郑州科技馆里有一个“静电球”，人接触“静电球”时会出现“怒发冲冠”的景象。实验室中的 就是利用这一原理制成的仪器。若静电球带负电，人在触摸静电球时瞬间电流方向为 （选填“从人体到静电球”或“从静电球到人体”）。
12.华为公司推出全球首款三折叠手机，可在单屏态、双屏态、三屏态间灵活切换使用，打破了移动终端的场景边界，功能十分强大，那么三个屏幕的连接方式为 。该手机支持无线超级快充，在充电时电池相当于 （选填“电源”或“用电器”）。
13.图甲是小灯泡L和电阻R的电流随电压变化图像，将它们按图乙所示接入电源电压为2V的电路中，只闭合开关S，小灯泡的实际功率为 W，再闭合开关S1，电流表示数为 A，在此状态下通电10s，电流通过电阻R产生的热量是 ​​​​​​​J。
14.我国是新能源汽车生产大国，现在的电动汽车都有能量回收功能，刹车和减速时可以将车辆的动能再次转化为电能，这一过程中利用的物理原理是 。有人认为“既然电能和动能之间可以互相转化，这样的电动汽车应该可以不用充电，一直行驶。”你认为此观点 （填“不正确”或“正确”），理由是 。
四、作图题：本大题共2小题，共20分。
15.磁体旁的小磁针静止时所指的方向如图所示，请在括号中标出磁体的磁极，并标出图中磁感线的方向。
16.请用笔画线表示导线，将图中的电灯、开关和插座接入家庭电路中。
五、实验探究题：本大题共3小题，共14分。
17.假期小媛去海边玩耍，光脚踩在沙滩上感到很烫，踏入水中觉得很凉快，她猜想不同物质吸热能力可能不同。为验证猜想，进行了如图甲所示的实验。
(1)器材：相同的酒精灯、烧杯、温度计各两个，以及 （填测量工具）、托盘天平（含砝码）、相同质量的水和沙；选取两个相同的酒精灯进行实验，目的是为了通过比较 来比较物质吸收热量的多少；
(2)为比较水和沙的吸热情况，小媛提出两种方案：a.让两者升高相同的温度，比较加热时间；b.让两者加热相同时间，比较升高的温度。你认为可行的方案是 （选填“a”“b”或“a和b”）；
(3)加热时物质温度升高，这是通过 的方式来增大液体的内能。实验过程中部分数据如表一所示（不考虑热损失），分析数据可知， 的吸热能力更强；
(4)如图乙是深圳和新疆沙漠地区同一天气温变化曲线，请你判断深圳一天气温变化所对应的曲线是 （选填“A”或“B”）。
18.在“探究并联电路的电流特点”的实验中，小安设计的电路如图甲所示。
(1)如图乙所示，小安测出通过小灯泡L1的电流之后，想测出干路中的电流。他只需拆除一根导线，再补接一根导线即可实现。请在图乙中需要拆除的导线上画“×”，并用笔画线代替导线，把补接的导线画出来。
(2)闭合开关S前电流表的指针出现了如图丙所示的情况，出现该情况的原因是 。
(3)用同一个电流表分别测出干路、支路中的电流，测得的数据如表所示。小安由此数据得出并联电路中干路电流和各支路电流的关系是 （写关系式）。
表 探究并联电路的电流特点
(4)本次实验的不足之处是 。
19.探究电流与电压、电阻的关系。
(1)根据图甲的电路图，用笔画线代替导线，将图乙的实物图补充完整。要求滑动变阻器滑片向右滑动时电流表的示数减小；
(2)小明连接电路后闭合开关，发现电流表无示数，电压表有示数，且接近电源电压，若故障发生在定值电阻R或滑动变阻器上，则故障原因可能是 ；
(3)小明在排除故障后闭合开关，移动滑片至某一位置，电压表的示数为1.5V时，电流表的示数如图丙所示，可求出所用定值电阻的阻值为 Ω；
(4)小明还利用甲图，分别用10Ω、20Ω、50Ω的定值电阻探究“电流与电阻的关系”，实验过程中把10Ω的电阻换成20Ω的电阻时，滑动变阻器应向 端滑（选填“A”“B”）。他测量了多组数据，绘制出如图丁所示的I-R图像，分析图像可得出的结论是：当导体两端的电压一定时， ；
(5)小红也利用图甲所示电路图做“伏安法测电阻”的实验，实验中该同学填写的实验数据如表所示。该同学测得的的电阻为 Ω（结果保留一位小数）；
(6)小王又利用图甲，将定值电阻换成某灯泡，测该灯泡的电阻，正确连接完电路，检查无误后，闭合开关灯泡不亮，他接下来的操作应该是： ；
(7)实验过程中，电压表损坏，小明设计了如图戊所示的电路图测待测电阻的阻值，（已知定值电阻的阻值为）。
①闭合开关S，断开，读出电流表的示数为；
② 读出电流表的示数为；
③请用测量值、，来表示＝ 。
六、计算题：本大题共2小题，共20分。
20.如图甲是小南家的电热水壶，其内部简化电路如图乙，已知R1=61.6Ω，该热水壶有加热与保温两个挡，加热时功率是1000W，已知：外界大气压强为1个标准大气压，水的比热容c=4.2×103J/(kg•℃)。求：
(1)加热时电热水壶的电阻；
(2)保温时通过电热水壶的电流；
(3)将壶内1kg的水从10℃开始加热7min正好烧开，则加热时电热水壶的热效率。
21.某实践小组在实验室设计了一款自动称量装置如图甲所示，使用时，物体放在有弹簧支撑的托盘上，弹簧底部固定。图乙是变阻器接入电路中的阻值与被测物体重力G的关系图像。电源电压恒为24V，电流表量程为0~0.6A，电压表量程为0~15V，变阻器标有“50Ω；1A”。
(1)当托盘不放物体时，闭合开关S，电压表的示数为9V，则的阻值为多少？
(2)闭合开关S，当电流表示数I＝0.4A时，求物体的重力？
(3)在保证电路元件安全下，整个电路消耗电功率的最大值是多少？
1.【答案】C
2.【答案】D
3.【答案】D
4.【答案】B
5.【答案】D
6.【答案】B
7.【答案】BC
8.【答案】CD
9.【答案】扩散
分子在不停地做无规则运动

10.【答案】热值
做功

11.【答案】验电器
从人体到静电球

12.【答案】并联
用电器

13.【答案】1
0.7
4

14.【答案】电磁感应
不正确
该观点违背了能量守恒定律

15.【答案】解：图中小磁针静止时其N极向右，说明该点的磁场方向向右，所以磁感线的方向是向右的；因磁体周围的磁感线从N极发出，回到S极，故左侧磁体的右端为N极；如图所示：

16.【答案】​​​​​​​
17.【答案】秒表
加热时间
a和b
热传递
水
B

18.【答案】​​​​​​​
电流表未调零
​​​​​​​
只做了一组数据就得出结论，所得结论具有偶然性

19.【答案】​​​​​​​
定值电阻R断路
5
B
通过导体的电流与电阻成反比
10.1
调节滑动变阻器的滑片位置​​​​​​​
闭合开关S， ​​​​​​​
​​​​​​​

20.【答案】【详解】（1）当S、S1都闭合时，R1被短路，电路为R2的简单电路，电路中的电阻最小，由 可知，电功率最大，电热水壶为加热挡为
（2）当S闭合、S1断开时，R1、R2串联，电路中的电阻最大，电功率最小，电热水壶为保温挡，此时电路中的电阻为
则保温时通过电热水壶的电流为
（3）1个标准大气压下水的沸点为100℃，1kg水正好烧开时吸收的热量为
用该壶正常加热7min消耗的电能为
加热时该水壶的热效率为
​​​​​​​

21.【答案】【详解】（1）由电路图可知，R0与Rp串联，电压表测量R0两端的电压。当托盘不放物体时，物体重力 ，由图乙可知，此时滑动变阻器接入电路的电阻 。电压表测R0两端的电压，示数 。根据串联电路电压规律，滑动变阻器两端的电压为
根据串联电路电流处处相等的特点，电路中的电流为
根据欧姆定律，R0的阻值为
（2）当电流表示数 时，电路的总电阻为
根据串联电路电阻规律，此时滑动变阻器接入电路的电阻为
由图乙可知，当 时，对应的物体重力 。
（3）为保证电路元件安全，需考虑各元件的限制条件，由于电流表量程为0~0.6A，所以保证电流表安全的最大电流 I ≤0.6 A。由于电压表量程为0~15V，故R0两端的电压 U0 ≤15 V。此时对应的最大电流为
故保证电阻R0安全的最大电流为0.5 A，又因为滑动变阻器允许通过的最大电流为1A。因此，为保证所有元件安全，电路中的最大电流应取各限制条件下的最小值，即 。整个电路消耗的最大电功率为 ​​​​​​​
液体
初温/℃
末温/℃
加热时间/min
水
25
40
10
沙子
25
55
4
I1
I2
I
电流/A
0.22
0.16
0.38
序号
1
2
3
4
U/V
2.0
3.0
4.0
5.0
I/A
0.20
0.30
0.40
0.48
