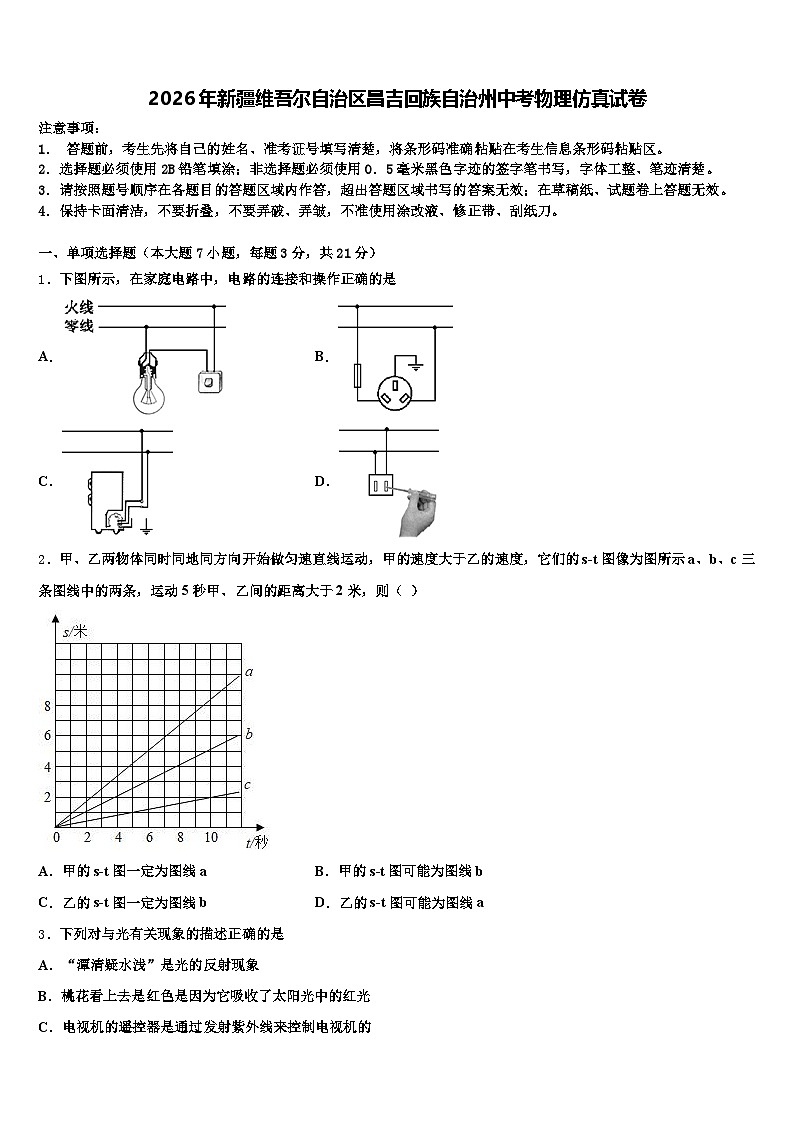

2026年新疆维吾尔自治区昌吉回族自治州中考物理仿真试卷（含答案解析）

这是一份2026年新疆维吾尔自治区昌吉回族自治州中考物理仿真试卷（含答案解析），共20页。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．下图所示，在家庭电路中，电路的连接和操作正确的是
A．B．
C．D．
2．甲、乙两物体同时同地同方向开始做匀速直线运动，甲的速度大于乙的速度，它们的s-t图像为图所示a、b、c三条图线中的两条，运动5秒甲、乙间的距离大于2米，则（ ）
A．甲的s-t图一定为图线aB．甲的s-t图可能为图线b
C．乙的s-t图一定为图线bD．乙的s-t图可能为图线a

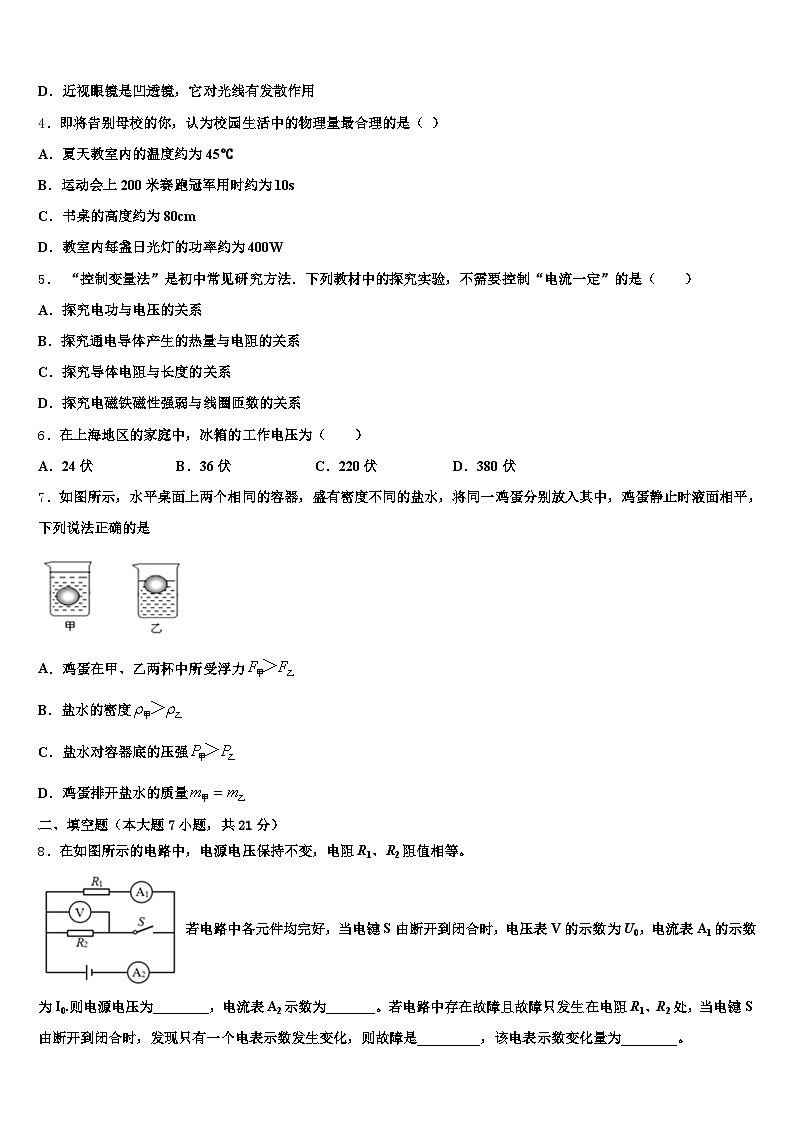

3．下列对与光有关现象的描述正确的是
A．“潭清疑水浅”是光的反射现象
B．桃花看上去是红色是因为它吸收了太阳光中的红光
C．电视机的遥控器是通过发射紫外线来控制电视机的
D．近视眼镜是凹透镜，它对光线有发散作用
4．即将告别母校的你，认为校园生活中的物理量最合理的是（ ）
A．夏天教室内的温度约为45℃
B．运动会上200米赛跑冠军用时约为10s
C．书桌的高度约为80cm
D．教室内每盏日光灯的功率约为400W
5． “控制变量法”是初中常见研究方法．下列教材中的探究实验，不需要控制“电流一定”的是（ ）
A．探究电功与电压的关系
B．探究通电导体产生的热量与电阻的关系
C．探究导体电阻与长度的关系
D．探究电磁铁磁性强弱与线圈匝数的关系
6．在上海地区的家庭中，冰箱的工作电压为（ ）
A．24伏B．36伏C．220伏D．380伏
7．如图所示，水平桌面上两个相同的容器，盛有密度不同的盐水，将同一鸡蛋分别放入其中，鸡蛋静止时液面相平，下列说法正确的是
A．鸡蛋在甲、乙两杯中所受浮力
B．盐水的密度
C．盐水对容器底的压强
D．鸡蛋排开盐水的质量
二、填空题（本大题7小题，共21分）
8．在如图所示的电路中，电源电压保持不变，电阻R1、R2阻值相等。
若电路中各元件均完好，当电键S由断开到闭合时，电压表V的示数为U0，电流表A1的示数为I0.则电源电压为________，电流表A2示数为_______。若电路中存在故障且故障只发生在电阻R1、R2处，当电键S由断开到闭合时，发现只有一个电表示数发生变化，则故障是_________，该电表示数变化量为________。

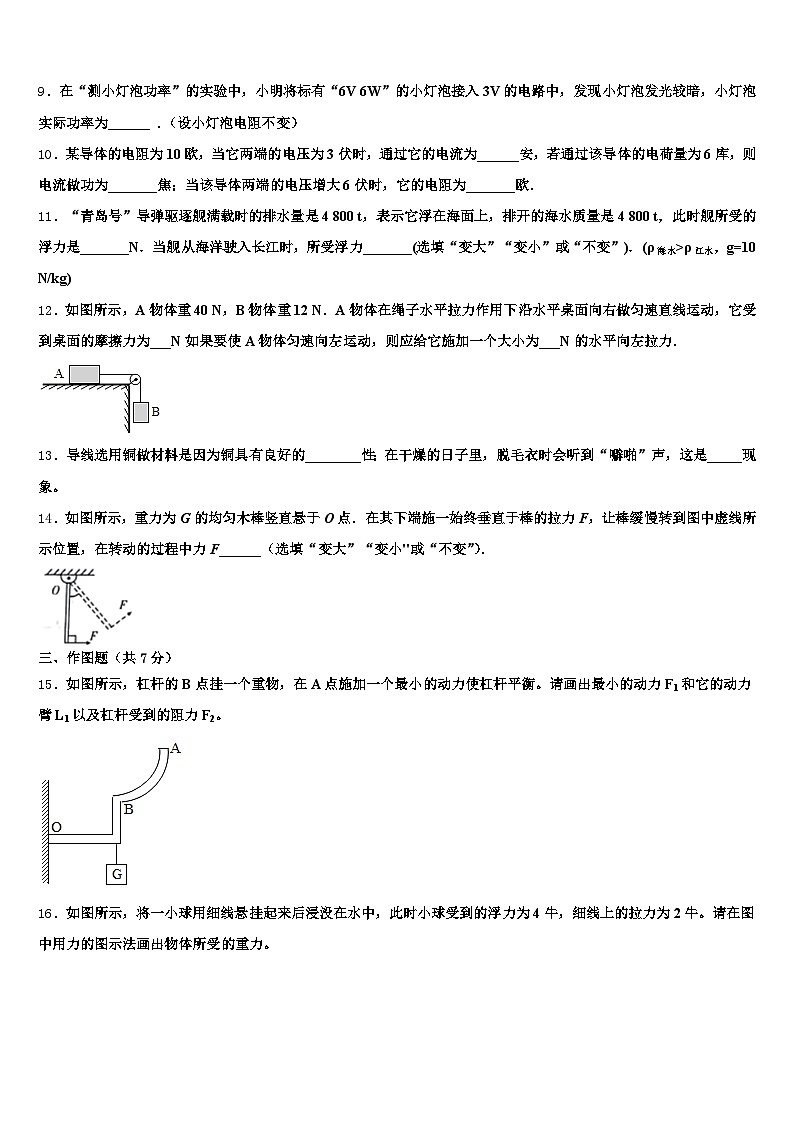

9．在“测小灯泡功率”的实验中，小明将标有“6V 6W”的小灯泡接入3V的电路中，发现小灯泡发光较暗，小灯泡实际功率为______ ．（设小灯泡电阻不变）
10．某导体的电阻为10欧，当它两端的电压为3伏时，通过它的电流为______安，若通过该导体的电荷量为6库，则电流做功为_______焦；当该导体两端的电压增大6伏时，它的电阻为_______欧．
11．“青岛号”导弹驱逐舰满载时的排水量是4 800 t，表示它浮在海面上，排开的海水质量是4 800 t，此时舰所受的浮力是_______N．当舰从海洋驶入长江时，所受浮力_______(选填“变大”“变小”或“不变”)．(ρ海水>ρ江水，g=10 N/kg)
12．如图所示，A物体重40 N，B物体重12 N．A物体在绳子水平拉力作用下沿水平桌面向右做匀速直线运动，它受到桌面的摩擦力为___N如果要使A物体匀速向左运动，则应给它施加一个大小为___N的水平向左拉力．
13．导线选用铜做材料是因为铜具有良好的________性；在干燥的日子里，脱毛衣时会听到“噼啪”声，这是_____现象。
14．如图所示，重力为G的均匀木棒竖直悬于O点．在其下端施一始终垂直于棒的拉力F，让棒缓慢转到图中虚线所示位置，在转动的过程中力F______（选填“变大”“变小"或“不变”）．
三、作图题（共7分）
15．如图所示，杠杆的B点挂一个重物，在A点施加一个最小的动力使杠杆平衡。请画出最小的动力F1和它的动力臂L1以及杠杆受到的阻力F2。
16．如图所示，将一小球用细线悬挂起来后浸没在水中，此时小球受到的浮力为4牛，细线上的拉力为2牛。请在图中用力的图示法画出物体所受的重力。
17．“猴子捞月”的故事同学们耳熟能详，如图所示，若猴子的眼睛用点A表示，空中的月亮用点B表示，请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹．
四、实验题（本大题共5小题，共20分）
18．在“测量小灯泡电功率”的实验中（小灯泡标有“2.5 V”字样）：
（1）如图甲所接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确．请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法．
（_______________）
（2）电路连接正确后，闭合开关，发现小灯泡不亮，但电流表有示数．接下来应进行的操作是__．
（3）某次实验中，测得电路中电流、电压如图乙所示，此时电流表的示数为___A，电压表的示数为__V，小灯泡的实际功率为__W．
（4）某同学绘制的通过小灯泡的电流随电压变化关系图象如图丙，是否正确__，原因是__．
（5）若实验中电流表已损坏，现有一个已知阻值为R的定值电阻和若干个开关，请你按照如图丁所示的电路，在不改变电路连接的情况下，正确测出小灯泡的额定功率．正确连接电路后，接下来的实验步骤是：
①闭合开关__，断开__，移动滑片至某一位置，使电压表的示数为__V；
②保持滑片位置不动，断开开关S1，闭合开关S、S2，记下电压表的示数U1；
③得出小灯泡额定功率的表达式P=__．
19．在“测滑轮组机械效率”的实验中，某小组同学用图甲所示滑轮组进行了多次实验,实验数据如下表所示。
（1）实验中必须___________向上拉动弹簧测力计
（2）请你根据实验装置图及表中数据，测算出第2小组的滑轮组机械效率为________________.
（3）另一小组用完全相同的实验器材组装了图乙所示滑轮组进行实验。当这两组同学使用各自的滑轮组提升相同的重物时，若忽略绳重及摩擦，它们的机械效率______________（选填“相同”或“不相同”）。
20．图甲是小新研究的实验装置，实验中让不同质量的钢球从斜面上相同的高度由静止滚下，碰到同一木块上．图乙是小华研究的实验装置，实验中让同一小车从斜面上相同的高度由静止滑下，在粗糙程度不同的平面上运动．请回答以下问题：
（1）小新设计甲实验的目的是研究____；小华设计乙实验的目的是研究小车的运动状态改变情况与所受____的关系．图乙实验中，我们将观察到在越光滑的平面上，小车能运动的距离越____．
（2）若想探究摩擦阻力大小与接触面粗糙程度的关系，则还需弹簧测力计具体测量出在粗糙程度不同的平面上运动的物体所受摩擦力的大小，如图丙所示．此实验过程中，弹簧测力计应拉动木块作____运动，根据____知识可测得摩擦力大小．
（3）另一小组研究弹性势能时设计了如图所示的实验，将一小球置于弹簧的右端，将弹簧每次压缩到不同的长度，松开后，让弹开的小球钻入位于同一位置的相同纸盒并留在其中。分析比较每次纸盒____，从而可比较同一弹簧在不同弹性形变时弹性势能的大小，若桌面绝对光滑，该实验将____(能／不能)达到探究目的。理论推导和实验结果均表明，弹簧发生弹性形变时弹性势能的大小。其中Ep表示弹性势能，单位是J，x是弹簧长度的改变量，单位是m，k称为弹簧的劲度系数，则k的单位是____．
21．利用图甲所示器材测量小灯泡的额定功率，其中小灯泡标有“3.8 V”字样，电源电压恒定不变．
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整，要求滑动变阻器的滑片P向左滑动时小灯泡变亮．
（________）
（2）闭合开关前，滑片P应移到_______（选填“A”或“B”）端，目的是为了保护电路．
（3）实验时，要使小灯泡正常发光，应移动滑片P使电压表示数为_______V．当小灯泡正常发光时，电流表示数如图乙所示，则灯泡的额定功率为_______W．
（4）现利用图甲部分器材和上述（3）步骤中的数据，测量一个定值电阻R的阻值，设计了如图丙和丁所示的电路图．其中能粗略测出R阻值的电路图是_______（选填“只有丙”、“只有丁”或“丙和丁”）．
22．某学校课外科技兴趣小组在物理老师的指导下设计了一个实验装置如图所示，用来探究“影响电磁铁磁性强弱的因素”，它是由电源、滑动变阻器、开关、带铁芯的螺线管（线圈电阻忽略不计）和自制的针式刻度板组成，通过观察指针偏转角度的大小，来判断电磁铁磁性的强弱．用竹片削制的指针下方加装固定一物体E，导线a与接线柱2相连．
制定计划与设计实验
（1）为了使指针在受磁场力的作用在能绕O点转动，需在E处加装___________（选填“铜块”、“铝块”或“铁块”），加装物体后，为了确保指针能正确指示且具有一定的灵敏度，老师在O点转轴处涂抹润滑油，目的是___________，使指针转动更灵活．
（2）按图所示连接好电路，闭合开关．调节变阻器滑片P到某一位置，记下此时指针偏转的角度，保持滑片P位置不变，导线a改为与接线柱1相连，可以探究电磁铁磁性强弱与___________的关系；保持接线方式不变，移动变阻器滑片P，可以探究电磁铁磁性强弱与___________的关系；
进行实验与收集证据
（3）保持滑片P位置不变，导线a改为与接线柱1相连时，闭合开关后，指针偏转的角度将会___________；当滑动变阻器的滑片P向左滑动时，指针偏转的角度将会___________（选填“增大”、“不变”或“减小”）；
评估交流
（4）细心观察的小锋同学发现在实验过程中该自制装置的指针均向右偏转，只是偏转角度不同，该同学向老师提出能否让指针向左偏转，老师马上将一块小磁铁换装在如图的E处，且让磁铁的右端为___________极，闭合开关后，同学们发现指针果然向左偏转．
（6）你认为该装置中指针的偏转角度大小可能还与___________有关（写出一个即可）．
五、计算题（本大题共2小题，共13分）
23．若质量为60kg的人骑该车在水平路面上以6m/s的速度匀速行驶10分钟，受到的阻力是人与车总重的0.02倍.求
（1）车行驶时对地面的压强电动机牵引力做功的功率10分钟内电动车消耗的电能?
24．市公交总公司新购买了一批电动公交车，部分数据如下表所示．
当该公交车电池储存的能量降低到充满电时的 20%以下时，就需要再次充电．请根据技术参数和具体要求，求解下列问题：该电动公交车充满电，储存的电能是多少焦？该公交车完成一次充电续驶里程（某一速度匀速行驶）150km 中，若消耗的电能均用于水平行驶做功，则该车行驶时受到的阻力多大？该公交车的运行线路没有明显的上下坡，运行 1 趟（从始发站到终点站）全程为 18km．经过测算，公交车以某一速度匀速行驶运行 1 趟，因停车需损失 5.44×106J 的电能．则该车充满一次电最多能跑几趟该公交线路？（结果保留整数）
六、综合能力题（本大题共3小题，共18分）
25．关于生活用电的知识：
如图甲所示，试电笔可以用来辨别火线和零线，也可以检查电气设备的外壳___________． 如图乙所示，洗衣机、电冰箱等用电器的电源插头是三脚插头，则三脚插头标着E的导线和____相连．如图丙-1是起保险作用的空气开关，它是为防止由于短路或__________ 而使家庭电路中电流过大导致的危险；图丙-2是漏电保护器，它__________（填“能”或“不能”）防止站在绝缘凳上的人同时接触火线和零线（双线触电）而触电．
26．如图所示为某型“无人机”，它具有4个旋翼，可通过无线电进行操控，其在拍摄调查、无人配送等方面具有广阔的前景。
制作无人机的材料应具有___小、硬度大的特点，起飞时，增大四个旋翼的转速，使吹向下方的风量增加，无人机就会上升，这是因为力的作用是___.在空中飞行时，只要增加___侧两个旋翼的转速，就能使无人机右侧抬升，向左倾斜飞行。该机一个旋翼的电动机额定功率为30W，额定电压为15V，电动机正常工作时，通过的电流为多少___A?该机所需的能量是由一块输出电压为15V，容量为5000mA⋅h的电池提供。若电能的80%用于飞行，飞行时的实际功率为100W，则该机最多能飞行多少时间______?
27．某兴趣小组在阅读了半导体材料相关信息后，设计了如图甲所示的电路，现想将电流表（选用0-0.6A的量程）改为温度表盘，其中R2为多种半导体材料混合制成的电阻，其阻值随温度的变化关系如图乙所示。现将R2置于25℃的某温箱中，电流表示数恰为0.2A；若设计的此电路所能测量的最高温为75℃。
求出该兴趣小组选用的电源电压大小和定值电阻R1的阻值______ _______.当R2的温度为28℃时，电阻R2的电功率为多少______________。写出通过R2的电流I2与其两端电压U2变化关系的函数表达式：____________改装成的温度表盘的刻度_______（选填“均匀”或“不均匀”）若在R1两端并联一个电压表，随着温箱温度的改变，电流表与电压表的示数________（选填“成”或“不成”）正比。
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
照明灯和开关串联，开关控制火线，灯口螺丝套连接零线，A连接正确为答案．
三孔插座的连接应将火线与三孔插座的右下空连接，B连接错误．
冰箱应使用三孔插座，保证金属外壳接地良好，防止漏电事故发生，故C连接错误．
使用测电笔时，手应接触笔尾金属体，D操作错误．
2、A
【解析】
5s时刻，a的位置是在4.3m处，b在2.5m位置，c在1m位置，甲、乙间的距离大于2米，则无论乙的图线是b或c，甲的图线必是a；乙图线一定是c．
3、D
【解析】
A. 潭清疑水浅”是由于光的折射引起的，光从水中射向空气中时由于折射角大于入射角，看起来水底好像变浅了，故A错误；
B. 不透明物体的颜色是由它反射的色光的颜色决定，桃花呈现是红色是因为它反射了太阳光中的红、而把其他颜色的光全部吸收，故B说法错误；
C. 电视机的遥控器通过发出不同的红外线来实现对电视机的遥控，故C说法错误；
D. 近视眼是由于眼睛对光的汇聚能力过强，从而使像成在视网膜前边，所以近视眼镜是对光线有发散作用的凹透镜，故D说法正确，符合题意。
4、C
【解析】
试题分析：估测题型是常见的中考题型，根据生活经验是实际进行逐项分析，注意有些进行转化或进行计算。A.夏天，室外温度可能超过30℃以上，教室内温度要低于30℃，不可能达到45℃，A不符合实际；
B.男子百米世界纪录略小于10s，200m赛跑成绩不可能是10s，B不符合实际；
C.中学生的身高在160cm左右，书桌的高度大约是中学生身高的一半，在80cm左右，C符合实际；
D.教室内日光灯正常工作的电流在0.2A左右，发光功率在P=UI=220V×0.2A≈40W左右,D不符合实际。
故选C。
考点：温度的估测 时间的估测 长度的估测 电功率的估测
5、C
【解析】
A．由W＝UIt可知，要探究电功与电压的关系，需使电流和通电时间一定．故A不符合题意；
B．由Q＝I2Rt可知，通电导体产生的热量与电路中的电流、导体的电阻和通电时间有关，要探究热量与电阻的关系，需控制电流和通电时间一定．故B不符合题意；
C．电阻与导体的长度、材料、横截面积和温度有关，与电流大小无关，探究与长度的关系，不用控制电流一定．故C符合题意；
D．电磁铁磁性强弱与电流大小和线圈匝数有关，要探究电磁铁磁性强弱与线圈匝数的关系，需控制电路中的电流相同．故D不符合题意．
6、C
【解析】
在我国由于家庭电路中的电压都是220V，所以冰箱的工作电压为220V，故选C．
7、D
【解析】
A.甲中鸡蛋悬浮，此时，乙中鸡蛋漂浮，此时，因此，故A错误；
B.根据物体的浮沉条件可知，甲中鸡蛋悬浮，此时，乙中鸡蛋漂浮，此时，因此，故B错误；
C.因为鸡蛋静止时液面相且平，所以根据公式，可得，故C错误；
D.因为甲乙中鸡蛋所受浮力，且根据阿基米德原理，所以，故D正确。
二、填空题（本大题7小题，共21分）
8、U0 2I0 R2断路或R1、R2同时断路 U0
【解析】
（1）由电路图可知，当电键S断开时，R2和电压表被断路，电路为R1的简单电路，两电流表均测通过R1的电流；当电键闭合时，两电阻并联，电压表测电源的电压，电流表A1测R1支路的电流的，电流表A2测干路电流；当电键S由断开到闭合时，电压表V的示数为U0，则电源电压为U0；电流表A2示数测量的是干路电流，电阻R1、R2阻值相等，则通过的电流相等，根据并联电路的电流关系可知，电流表A2示数为2I0；
（2）电路故障分为短路和断路，则：
①若R1短路，闭合电键前，电流经两电流表回到电源的负极，会造成电源短路，烧坏电源，三电表无示数；闭合电键后，由电源烧坏可知，三电表无示数，则三电表的示数不变；
②若R2短路，闭合电键前，两电流表有示数，电压表无示数，闭合电键后，会造成电源短路，烧坏电源，两电流表和电压表均无示数；
③若R1与R2同时短路时，电键闭合前后都会造成电源短路，三电表的示数不变；
④若R1断路，断开电键三电表均无示数，闭合电键后，电压表和A2有示数，A1无示数，即电压表的示数变大，电流表A1的示数不变，电流表A2的示数变大；
⑤若R2断路，闭合电键前后，通过R1的电流不变，两电流表的示数不变，而电压表从无示数变为有示数，则电流表的示数不变，电压表的示数变化；
⑥若R1与R2同时断路时，闭合电键前三电表无示数，闭合电键后，两电流表的示数不变，电压表的示数变大；
综上可知，电路故障为R2断路或R1、R2同时断路；当S断开时，电压表示数为0，当开关S闭合时，电压表测量的是电源电压，故电压表示数变化量为U0；
9、1.5W
【解析】
小灯泡电阻为：R==6Ω ，当把小灯泡接入3V的电路中时P实==1.5W
10、0.3 18 10
【解析】
由I=可得，通过导体的电流为：I===0.3A；
由I=可得，Q=It=6C，这一段时间内电流做功为：W=UIt=3V×6C=18J；
因为导体电阻与两端的电压无关，所以当电压为6V时，电阻仍为10Ω.
11、4.8×107 不变
【解析】
试题分析：驱逐舰排开水的质量：m排=4800t=4.8×106kg，
驱逐舰受到的浮力：F浮=m排g=4.8×106kg×10N/kg=4.8×107N，
驱逐舰在海洋中行驶时，处于漂浮状态，浮力等于重力；驱逐舰在长江中行驶时，处于漂浮状态，浮力等于重力，所以驱逐舰从海洋驶入长江时，所受的浮力不变．
故答案为 4.8×107，不变．
12、12 24
【解析】
[1]A物体向右匀速运动所受的力为平衡力，这时它受到两个力相等，所以摩擦力等于绳子的拉力也就是B物体的重力为12N；
[2]要想让A物体匀速向左运动，就必须克服摩擦力和B物体的重力，所以此时的拉力为24N．
13、导电摩擦起电
【解析】
因为铜具有导电性，常用来做导线；
在干燥的天气脱毛衣时会听到轻微的噼叭声，是因为毛衣和衬衣之间相互摩擦带电，两者带有异种电荷，放电产生的“噼啪”声，属于摩擦起电现象。
14、变大
【解析】
由图知道，木棒受到的拉力F始终垂直于棒，故动力臂不变，阻力为杠杆的重力，其大小也不变；当木棒在竖直位置时，重力的力臂为0，所以，将木棒缓慢地由最初位置拉到水平位置的过程中，重力的力臂（阻力臂）逐渐变大．
三、作图题（共7分）
15、
【解析】
（1）阻力是重物G 对杠杆的拉力，作用点在杠杆上，方向竖直向下。
（2）力臂是指从支点向力的作用线作垂线，垂线段即为力臂。根据杠杆平衡的条件，
，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长。而在通常情况下，连接杠杆中支点和动力作用点这两点所得到的线段最长，据此可解决此题。
【详解】
由图可知，O为支点，重物G对杠杆的拉力为阻力，作用点在杠杆上，方向竖直向下；根据杠杆平衡条件可知，在阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长；由图知，OA为动力臂时，动力臂最长，动力最小；连接OA即为最长的动力臂，过A点作垂直于OA的力F1，即为最小力的示意图，方向左上方，如图所示：
此题主要考查杠杆最小力的问题，杠杆中的最小动力，可以按照以下几个步骤进行：
①确定杠杆中的支点和动力作用点的位置；
②连接支点与动力作用点，得到最长的线段；
③经过动力作用点做出与该线段垂直的直线；
④根据杠杆平衡原理，确定出使杠杆平衡的动力方向。
16、
【解析】
小球受力平衡，向上的浮力与拉力之和等于小球重力，即小球重力为6牛，作用点在小球重心，方向竖直向下，重力的图示如下图：
17、
【解析】
根据平面镜成像特点中的物距等于像距，作出月亮的像B’，连接像与小猴子的眼睛与水面的交点O，即为入射点，再连接B和入射点O即为入射光线，连接A与入射点即为反射光线，如上图所示．
四、实验题（本大题共5小题，共20分）
18、 调节滑动变阻器的滑片，观察灯泡是否发光 0.24 1.5 0.36 不正确 灯丝的电阻随着温度的升高而变大 S、S1 S2 2.5 2.5V×
【解析】
（1）测量小灯泡电功率的实验，电压表应并联在灯的两端，电流表与灯、滑动变阻器串联，所以应去掉连接变阻器右下接线柱和电压表右接线柱之间的导线，改接在灯泡右边的接线柱上，如下图所示：
（2）经上面分析，接下来应进行的操作是：移动滑动变阻器滑片，观察小灯泡是否发光；
（3）由图中可知，电流表使用的是0---0.6A的量程，所以电流表示数为0.24A，电压表使用的0---3V的量程，所以电压表示数为1.5V，根据P=UI得小灯泡实际功率P=1.5V×0.24A=0.36W；
（4）小灯泡的电阻随着温度的升高而增大，随着电压的升高，小灯泡的温度不断升高，阻值不断变大，即电压和电流的比值不是一定值，图象不可能是一根直线，所以图像不正确；
（5）连好电路后，①可先闭合开关S、S1，断开S2，此时电压表测量灯泡两端的电压，移动滑片至某一位置，使电压表的示数为2.5V；②保持滑片位置不动，断开开关S1,闭合开关S、S2，此时电压表测量灯泡和电阻两端的总电压，记下电压表的示数U1，③则定值电阻两端的电压U=U1−2.5V，所以I==；所以P=2.5V×I=2.5V×．
19、匀速竖直 相同
【解析】
（1）由图甲可知，实验过程中为了保证弹簧测力计的示数稳定，需匀速竖直向上拉动弹簧测力计；
（2）图甲中，由3股绳子承担重物，故重物升高h，绳子自由端升高3h，第2小组的机械效率：η=×100%=×100%=×100%=×100%≈53.8%；
（3）两组同学使用各自的滑轮组提升相同的重物时，若忽略绳重及摩擦，他们做的有用功相同，额外功也一样，因此总功相同，也就是机械效率不变。
20、动能与质量的关系 阻力 远 匀速直线 二力平衡 移动距离 不能 J/m2
【解析】
（1）图甲实验中球所处的高度相同，质量不同，所以可以探究动能的大小与质量的关系；乙实验中小车在同一高度滑下，则到达底端的速度相同，但在粗糙程度不同的平面上运动时所受的摩擦力不同，所以可以探究小车的运动与所受阻力的关系；乙实验中，让小车从斜面的相同高度滑下，保证了在水平面运动的起始速度相同，所以水平面越光滑，小车受到的摩擦力越小，速度变化的越慢，故小车运动的距离会越远；
（2）实验中用弹簧测力计拉着木块在水平木板上做匀速直线运动时，拉力与摩擦力平衡，由二力平衡条件知道，木块所受摩擦力的大小等于弹簧测力计的示数；
（3）根据题意知道，由于要改变弹簧的弹性形变大小，所以要将同一个弹簧压缩不同的长度；观察纸盒被推动距离的远近来比较弹性势能的大小；由于水平面绝对光滑，所以，纸盒在滑动过程中不受力，即纸盒会做匀速直线运动，所以，无法比较纸盒移动距离的远近，达不到探究目的；由于，所以 由于Ep 单位是J，x单位是m，故k的单位是J/m2。
21、 B 3.8V 1.14W 只有丙
【解析】
(1)测小灯泡功率的实验中，滑动变阻器应串联入电路中，题中要求滑动变阻器的滑片P向右左端移动时小灯泡变亮，所以此时应将接线柱A接入电路中；电压表与灯泡并联测其电压，灯泡额定电压3.8V，所以电压表使用0∼15V量程，如图所示：
(2)为了保护电路，滑片应置于最大阻值处，所以变阻器的滑片P应移到B端；
(3)当电压表示数等于灯泡额定电压3.8V时，灯泡正常发光；由图乙所示电流表可知，其量程为0∼0.6A，分度值为0.02A，示数为0.3A，灯泡的额定功率：=3.8V×0.3A=1.14W；
(4)图丙，闭合S1、断开S2，调节滑动变阻器的滑片P，使电流表的示数为I额，此时灯泡两端的电压为U额；保持变阻器的滑片位置不动，断开S1，闭合S2，测得R与L的总电流I，根据并联电路的电流规律可知,通过电阻的电流为：I′=I−I额，电阻R的表达式：；图丁，能测出流过R的电流，不能测出R两端的电压，故不能测出R阻值，因此能粗略测出R阻值的电路图是丙．
22、铁块 减小摩擦 线圈匝数 电流大小 增大 减小 N 铁芯大小；通电螺线管（或电磁铁）与指针间的距离；指针质量（或重）．
【解析】
（1）磁铁可以吸引铁块，不吸引铜、铝物质，故需要加装铁块；在O点转轴处涂抹润滑油可以使接触面变光滑，减小了摩擦；
（2）①保持滑片P位置不变，也就是电流不变，导线a改为与接线柱1相连，增加了线圈匝数，因此可以探究电磁铁磁性强弱与线圈匝数的关系；
②保持接线方式不变，也就是线圈匝数不变，移动变阻器滑片P，可以改变电流，因此可以探究电磁铁磁性强弱与电流大小的关系；
（3）①保持滑片P位置不变，即电流不变，导线a改为与接线柱1相连时，线圈匝数增多闭合开关后，电磁铁磁性增强，指针偏转的角度将会增大；②当滑动变阻器的滑片P向左滑动时，接入电路电阻增大，电流减小，磁性减弱，所以指针偏转的角度将会减小；
（4）由图中通电线圈电流流入方向，利用右手螺旋定则可以判断出通电线圈左端为N极，右端为S极，在E出放小磁铁让磁铁的右端为N极、左端为S极时，通电线圈右端S极与小磁铁左端为S极就会相互排斥，指针就会向左偏转；
（5）该装置中指针的偏转角度大小要受磁力大小、竹片削制的指针质量、电磁铁距离指针的距离等因素影响，所以可以改变铁芯的大小来改变磁性，也可以改变竹片削制的指针质量，这样摆动起来更轻松．
五、计算题（本大题共2小题，共13分）
23、（1）5×104Pa；（2） 120W；（3） 9×104J.
【解析】
（1）车对地面的压力：
F=G=G人+G车=m人g+m车g=60kg×10N/kg+40kg×10N/kg=1000N，
该人在骑行时对地面的压强：
p===5×104Pa；
（2）电动自行车受到的阻力：
f=0.02G=0.02mg=0.02×(40kg+60kg)×10N/kg=20N，
因匀速行驶的电动车受到的阻力和牵引力是一对平衡力，
所以F=f=20N；
牵引力做功的功率：
P== =Fv=20N×6m/s=120W.
（3）由P=可得，电动车行驶10分钟牵引力做的功：
W=Pt=120W×600s=7.2×104J.
由η=可得消耗的电能：
W总= ==9×104J.
24、（1）3.6×108J；（2）1920N；（3）7 趟
【解析】
（1）电动公交车充满电，储存的电能：W=UIt=400V×250A×3600s=3.6×108J；
（2）电动公交车匀速行驶，阻力与牵引力平衡，即f=F，牵引力做功W′=Fs=fs，公交车电池储存的能量降低到充满电时的20%以下时，就需要再次充电，所以80%W=W′，所以： 80%W=Fs=fs，即：3.6×108J×80% =f×150×1000m，f=1920N；
（3））行驶1趟公交车耗能：W1=Fs'+W损=fs'+W损=1920N×1.8×104m+5.44×106J=4.0×107J，充满一次电最多能跑趟数：n=≈7（趟）．
六、综合能力题（本大题共3小题，共18分）
25、是否带电（是否有电） 用电器的金属外壳 用电器总功率过大 不能
【解析】
（1）试电笔可以用来辨别火线和零线，还能检查电气设备的外壳是否带电．
（2）三孔插座中，“左零、右火、上地”．
（3）当电路中发生短路或用电器总功率过大时，电路中电流过大，空气开关切断电路起到保护电路的作用；
双线触电时，人相当于一个电阻或者一个用电器，漏电保护器不会跳闸．
【详解】
（1）试电笔除了辨别火线和零线外，还可以检查电气设备的外壳是否带电；
（2）三脚插头的E号脚与三孔插座的地线相连，三脚插头的E号脚与用电器金属外壳相连，使金属外壳与大地相连通，用电器的金属外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生．
（3）家庭电路中空气开关的作用是保护电路，当电路中发生短路时电流过大，另外用电器总功率过大时，根据知也会引起电流过大，空气开关跳闸．
漏电保护器根据火线和零线的电流是否相等来判断是否有人触电，不相等时说明有电流通过人体导入大地，即有人触电了，会跳闸；
而当双线触电时，人相当于一个电阻或者一个用电器，漏电保护器不会跳闸．
26、密度 相互的 右 通过的电流为2A 该机最多能飞行2160s
【解析】
(1)为了减轻无人机的质量，在体积一定时，制作无人机的材料应具有密度小的特点；增大四个旋翼的转速，使吹向下方的风量增加，无人机就会上升，这是因为力的作用是相互的；根据流体压强和流速的关系可知，流速越大，压强越小，要使无人机右侧抬升，需要增加右方的风量，减小右方的压强，因此应该增加侧两个旋翼的转速。
(2)电动机的额定电压是220V，额定功率为1.1KW，故额定电流为：I===2A；
(3)电池储存的能量：W=UIt=15V×5A×3600s=2.7×105J，根据η=可得，电能转为的机械能：
W机=W×80%=2.7×105J×80%=2.16×105J，根据P=可得，该机最多能飞行的时间：t===2160s.
27、4.5V 5Ω 0.9W I2= 不均匀 成
【解析】
(1)如图甲所示, R1和R2串联，电流表测电路中的电流，由图乙知，25℃时：R2的阻值为17.5Ω，此时，电路中的电流为0.2A，环境温度越高，R2阻值越小，电路电流越小，据题意此电路所能测量的最高温为75℃，由图乙知，75℃时：R2的阻值为2.5Ω，电流表选用0-0.6A的量程，即当R2=2.5Ω时，电路中的电流为0.6A，
根据欧姆定律，电源电压等于：
U=I(R1R2)=0.2A×(R1+17.5Ω)=0.6A(R12.5Ω)，解得：R1=5Ω,
电源电压U=0.2A×(5Ω+17.5Ω)=4.5V;
(2)当温度为28℃时,R′2=10Ω,电路中电流为I′===0.3A，
电阻R2的电功率为：P2=(I′)2R2=(0.3A)2×10Ω=0.9W。
(3) 根据串联电路的电流规律和欧姆定律，通过R2的电流I2=I1===：
(4)由题知，当电流表示数为0.2A，对应的温度为25℃，当电流表示数为0.3A，对应的温度为28℃，当电流表示数为0.6A，对应的温度为75℃，因此改装成的温度表盘的刻度不均匀；
(5) 若在R1两端并联一个电压表，电流表与电压表的示数的比值等于R1的阻值，R1是定值电阻，因此电流表与电压表的示数成正比。
实验小组
钩码重
测力计的示数
滑轮组的机板效率
1
0.5
0.35
47.6
2
1
0.62
3
2
0.98
68.0
质量
40kg
最高车速
30km/h
行驶时轮胎着地总面积
0.02㎡
电池容量
10A．ｈ
蓄电池工作电压
36V
效率
80%
整备质量(空车质量)
1.32×104kg
一次充电续航里程(某一速度匀速行驶)
150km
电池总电压
400V
电池总容量
250A·h
