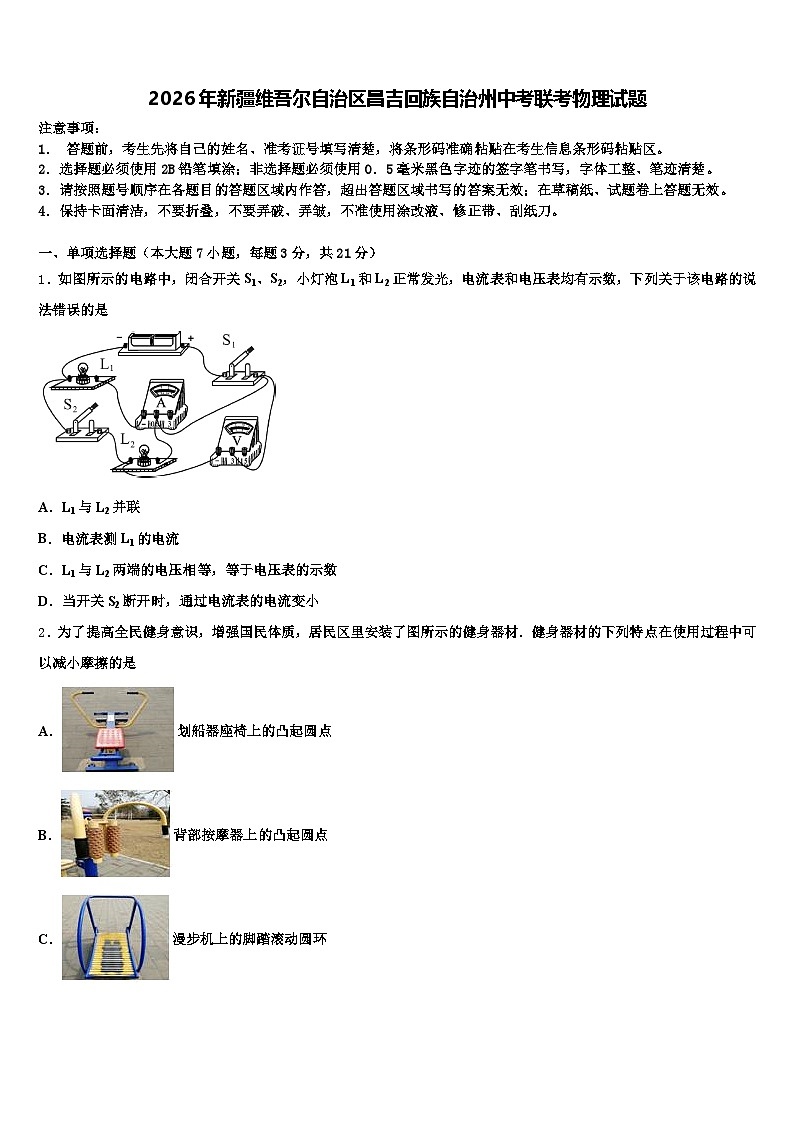

2026年新疆维吾尔自治区昌吉回族自治州中考联考物理试题（含答案解析）

这是一份2026年新疆维吾尔自治区昌吉回族自治州中考联考物理试题（含答案解析），共21页。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法错误的是
A．L1与L2并联
B．电流表测L1的电流
C．L1与L2两端的电压相等，等于电压表的示数
D．当开关S2断开时，通过电流表的电流变小

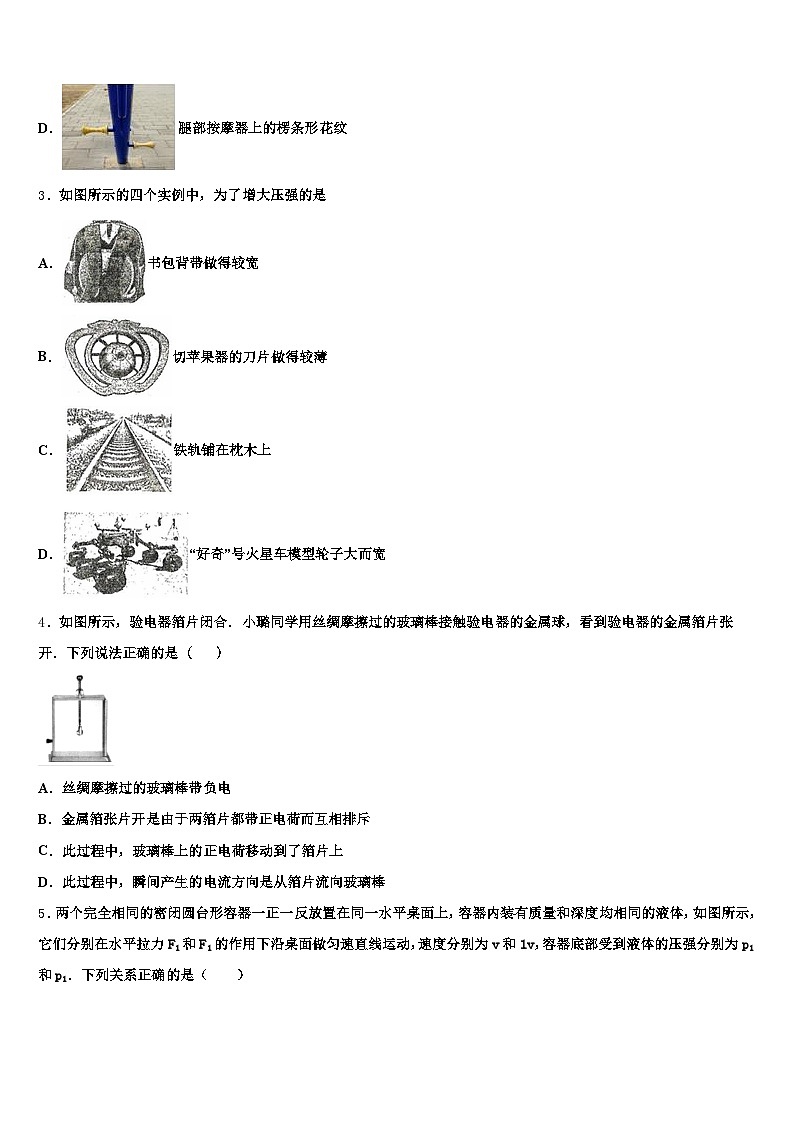

2．为了提高全民健身意识，增强国民体质，居民区里安装了图所示的健身器材．健身器材的下列特点在使用过程中可以减小摩擦的是
A．划船器座椅上的凸起圆点
B．背部按摩器上的凸起圆点
C．漫步机上的脚踏滚动圆环
D．腿部按摩器上的楞条形花纹
3．如图所示的四个实例中，为了增大压强的是
A．书包背带做得较宽
B．切苹果器的刀片做得较薄
C．铁轨铺在枕木上
D．“好奇”号火星车模型轮子大而宽
4．如图所示，验电器箔片闭合．小璐同学用丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔片张开．下列说法正确的是（ ）
A．丝绸摩擦过的玻璃棒带负电
B．金属箔张片开是由于两箔片都带正电荷而互相排斥
C．此过程中，玻璃棒上的正电荷移动到了箔片上
D．此过程中，瞬间产生的电流方向是从箔片流向玻璃棒

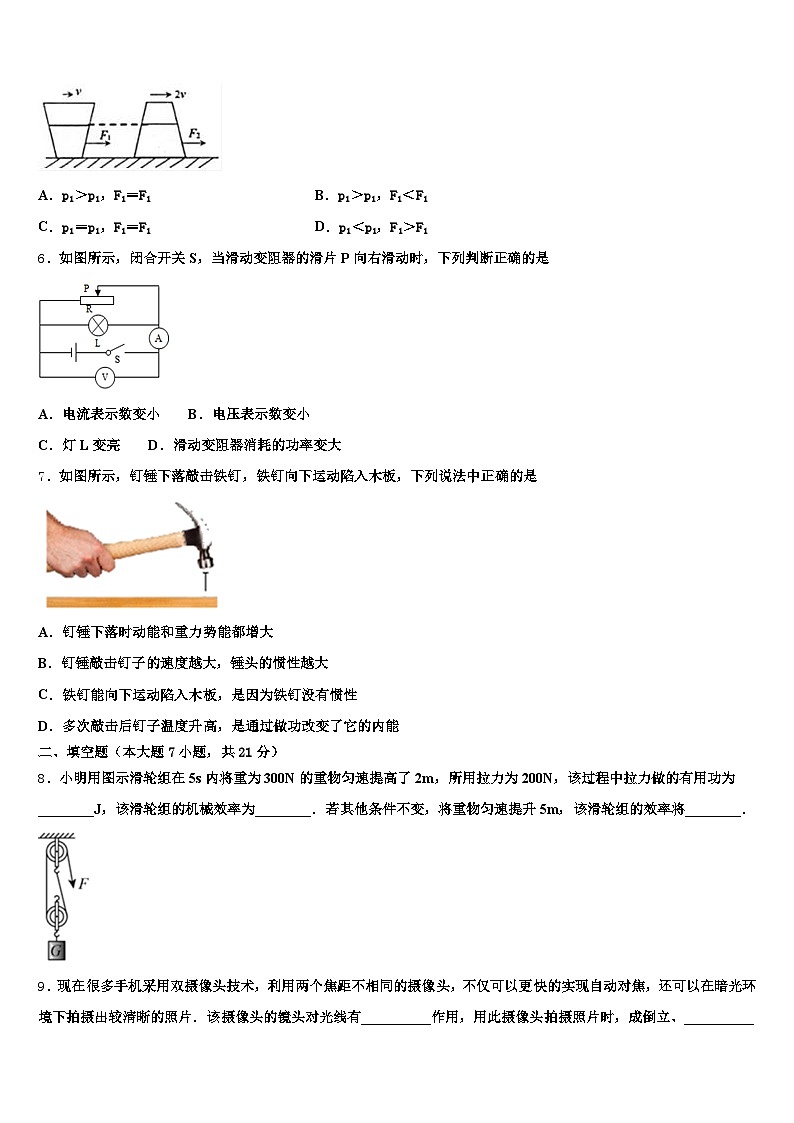

5．两个完全相同的密闭圆台形容器一正一反放置在同一水平桌面上，容器内装有质量和深度均相同的液体，如图所示，它们分别在水平拉力F1和F1的作用下沿桌面做匀速直线运动，速度分别为v和1v，容器底部受到液体的压强分别为p1和p1．下列关系正确的是（ ）
A．p1＞p1，F1＝F1B．p1＞p1，F1＜F1
C．p1＝p1，F1＝F1D．p1＜p1，F1＞F1
6．如图所示，闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是
A．电流表示数变小 B．电压表示数变小
C．灯L变亮 D．滑动变阻器消耗的功率变大
7．如图所示，钉锤下落敲击铁钉，铁钉向下运动陷入木板，下列说法中正确的是
A．钉锤下落时动能和重力势能都增大
B．钉锤敲击钉子的速度越大，锤头的惯性越大
C．铁钉能向下运动陷入木板，是因为铁钉没有惯性
D．多次敲击后钉子温度升高，是通过做功改变了它的内能
二、填空题（本大题7小题，共21分）
8．小明用图示滑轮组在5s内将重为300N的重物匀速提高了2m，所用拉力为200N，该过程中拉力做的有用功为________J，该滑轮组的机械效率为________．若其他条件不变，将重物匀速提升5m，该滑轮组的效率将________．
9．现在很多手机采用双摄像头技术，利用两个焦距不相同的摄像头，不仅可以更快的实现自动对焦，还可以在暗光环境下拍摄出较淸晰的照片．该摄像头的镜头对光线有__________作用，用此摄像头拍摄照片时，成倒立、__________的实像．
10．小明用如图所示的动滑轮提起140N的水桶，动滑轮重20N（不计绳重和摩擦），小明拉绳子的动力为_____N；如果向水桶内再加入40N的水，提起时动滑轮的机械效率_____（选填“变大”、“变小”或“不变”）．
11．不同物质的原子核对电子束缚能力的强弱一般不同，毛皮对电子的束缚能力比梳子强，则毛皮与梳子摩擦过程中，毛皮带_____（选填“正”或“负”）电．
12．央视一套播出的“舌尖上的中国”节目深受广大群众喜爱，色香味具全的“花米饭”是罗平人民“舌尖上的美食”．蒸“花米饭”时满屋飘香是_____现象，烹饪过程中其内能是通过_____方式改变的．
13．如图所示，木块在手的压力作用下沿墙面竖直向下做匀速直线运动，此时撤去手的压力的同时重力也消失，木块将_____，原因是_____。
14．某电热杯中有甲、乙两根电热丝，只将甲电热丝接到电源上时，烧开一杯水需要的时间为t1；只将乙电热丝接到电源上时，烧开同样的一杯水需要的时间为t1．若R甲＞R乙，则 t1_____t1则（填“＞”、“＜”或“＝”）．证明若将甲、乙并联起来接到电源上时，烧开同样的一杯水需要的时间为（设电源电压不变，不计热量损失）________．
三、作图题（共7分）
15．图中OA为轻质杠杆，可绕O点转动，在点B处用细绳悬挂一重物，在A端施加动力F1，使杠杆在水平位置平衡．请画出杠杆受到的阻力F2及动力臂L1。
（_________）
16．如图所示，小明利用滑轮组来提升重物，请帮他画出图中滑轮组最省力的绕线方法．
17．木块在拉力F的作用下向左做匀速直线运动，请在图中面出木块所受摩擦力的示意图．
四、实验题（本大题共5小题，共20分）
18．下面是小强设计的“测食用油密度”的实验方案，并回答后面的问题：把天平放在水平桌面上，游码归零后，发现指针位置如图甲所示，此时应将平衡螺母向____（填“左”或“右”）调节，直到横梁水平平衡；在烧杯内倒入适量的食用油，用调节平衡的天平测出烧杯和食用油的总质量，然后将烧杯内的适量食用油倒入量筒内，再测出烧杯和剩余食用油的总质量m2，如图乙所示，读出量筒内食用油的体积V。
请你在方框内设计一个记录本次实验数据的表格，并将测量数据和计算结果填入表中。
19．如图（a）是学校实验室型号相同的电子温度计，有几个已经损坏．小明想探究是否是“测温 头”（“测温头”就是一个热敏电阻）损坏．
（一）他将损坏电子温度计的“测温头”拆下，用如图（b）所示的电路进行测量．
（1） 请根据图（b）的电路图，将图（c）的实物电路连接完整．
（______）
（2） 小明将一个“测温头”接入电路，闭合开关，发现电流表和电压表的示数如图（d）所示，此测温头内部可能___________（断路/短路）．
（3） 将其余“测温头”接入电路时，电流表、电压表的示数均如图（e）所示．小明猜想：
① 这些“测温头”内部__________（断路/短路）；
② 这些“测温头”的阻值都很__________（大/小）．小明将一个好的电子温度的“测温头”拆下，接入图（b）的电路中进行测量．结果电流表、电压表的示数仍如图（e）所示．由此验证了猜想②也是正确的．
（二）小明调整了实验方案，利用微安表重新实验．
（1）如图（f）所示是小明重新设计的实验装置，他记录了各“测温头”的多组“温度—电流”数据．在加热过程中，电压表的示数始终为1.5V不变，某温度时微安表的示数如图（g）所示，此时电流大小为__________μA，热敏电阻的阻值为__________Ω．
（2）图（h）是小明根据实验数据绘制的三个“测温头”的“温度—电流”图像．由图像可知，灵敏度最高“测温头”是__________，其阻值随温度的升高而__________（增大减小）．
20．现有下列器材：学生电源（6V），电流表（0﹣0.6A，0﹣3A）、电压表（0﹣3V，0﹣15V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器和导线若干，利用这些器材探究“电压不变时，电流与电阻的关系”。
（1）请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路。（要求连线不得交叉）
（_______）
（2）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图象。由图象可以得出结论：_____。
（3）上述实验中，小强用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，向_____（选填“A”或“B”）端移动滑片，使电压表示数为_____V时，读出电流表的示数。
21．要测量一只额定电压为2.5V小灯泡的电阻（电阻大约在6～10Ω之间），刘星同学连接了如图1所示的电路。
（1）请用笔画线将图2中的电路实物连接完整。并画出电路图。
（__________）（__________）
（2）在连接电路时，开关应_____（选填“断开”或“闭合”），滑片应移到_____（选填“A”或“B”）处。
（3）闭合开关后，刘星发现电压表、电流表均有示数，但小灯泡不亮，经检查，电路连接无误，各元件完好，那么可能的原因是_____。
（4）正确实验完成后，刘星将有关数据和现象填在表格里：
由此可知，小灯泡在正常发光时的电阻是_____（保留一位小数）。
电功率电阻变化的本质是灯丝的电阻随_____而增大。
22．在做“探究水的沸腾”实验中，小红同学所用的实验装置如图甲所示：
⑴ 实验前，小红与同学们就器材的选取等进行了讨论，提出了许多观点，小红把他们的观点整理记录如下：其中合理的是_____________（至少有一个观点正确，将正确观点的序号填在横线上）。
A．选择量程为20 -110℃的实验温度计；
B．为了便于观察，在烧杯中加满水；
C．为了节省加热时间，在烧杯中加入lcm深的水；
D．烧杯上加盖纸板主要目的是防止水沸腾时溅出；
E．烧杯上加盖纸板主要目的是减少热量散失；
F．在组装过程中首先调整的是B部分
⑵ 实验前，小红从暖瓶向烧杯中倒入一些热水。该同学用温度计测量水温，如图乙所示，此时水温是_____________℃。
⑶ 实验中，小红记录的实验数据如下表。根据表中的数据，可知本实验中水的沸点为 __________℃。
⑷撤掉酒精灯后，水不会立刻停止沸腾，小红由此得出结论：水的沸腾不需要吸热，你认为他的结论是正确吗？请说明原因________________________。
⑸通过学习，小红终于明白妈妈用炉火炖汤时，在汤沸腾后总是调为小火，请说明其中的道理_______________。
五、计算题（本大题共2小题，共13分）
23．如图是某品牌太阳能汽车，在景区接送游客．
车轮与地面的总接触面积为2.5×10－2m2,该汽车对水平地面的压强2×105Pa，求该车对地面的压力多大？某次运送游客时，该车以18km/h的速度在水平路面上匀速行驶3.6km,此时该车的输出功率为800W,求：此过程中该车受到的阻力多大？牵引力所做功多大？
24．如图所示，两轮自平衡电动车作为一种新兴的交通工具，倍受年轻人的喜爱，下表是某型号两轮自平衡电动车的主要技术参数，求：
（1）该电动车在额定功率下行驶时的电流；
（2）若电动机的工作效率为80%，锂电池充足一次电后，电动车在额定功率下行驶的最长时间为多少小时；
（3）锂电池充足一次电所消耗的电能，若用热值为7.2×107J/kg的某新型燃料提供，至少所需的燃料质量。
六、综合能力题（本大题共3小题，共18分）
25．图甲是内胆为铝质材料的电饭锅，内部电路如图乙所示，R1是加热电阻，阻值为48.4Ω；R2是限流电阻，阻值为484Ω．煮饭时，接通电源（220V 50Hz），闭合手动开关S1，电饭锅处在加热状态．当锅内食物温度达到103℃时，开关S1会自动断开，断开后若无外力作用则不会自动闭合，S2是一个自动温控开关，当锅内食物温度达到80℃时会自动断开，温度低于70℃时会自动闭合．（已知水的比热容为4.2×103J/（kg•℃）；查表可知铝的熔点为660℃）
请解答下列问题：
（1）如果接通电源后没有放入食物就闭合开关S1，电饭锅的内胆是否会熔化？为什么？
（2）在保温和加热两种情况下，电饭锅消耗的电功率之比是多少？
（3）若在一个标准大气压下将温度为20℃，质量为2.5kg的水烧开需要16min40s，求电饭锅正常工作时电能转化为内能的效率是多少？
26．图1是一款家用小型烤面包片的电烤炉，其额定功率为800W．它内部的简化电路如图2，发热体由两根完全相同的电热丝组成（不考虑温度对电阻的影响）．
该电烤炉正常工作5min，电热丝放出的总热量是多少？小华只想让一根电热丝工作，她在图2中的a、b两点间接入一个开关S1．请你通过计算说明，若开关S、S1均闭合时，对电热丝的使用寿命会造成什么影响？小华最终将电烤炉内部电路改造为图3，其中R3＝R2．当开关S、S1、S2均闭合时，电烤炉的功率仍为800W，则电热丝R3的阻值应为多少？
27．生活中处处都有物理．微信是时下广为流行的一款手机软件，微信信息是手机利用_____（选填“电磁波”或“超声波”）进行传播的．随着科技的发展，利用太阳能给手机充电已成为现实．太阳能属于_____（选填“可再生”或“不可再生”）能源．阳光透过树叶间的缝隙，在地面上形成了许多圆形的光斑，这是光的___形成的．我们能从不同方向看到一朵花，这是由于光在花朵表面发生了___反射．透过蓝色玻璃观察红花时，看到的花是___色的．某家庭需要将50kg、初温为10℃的水加热到50℃作为生活用水，他们利用煤气灶烧水，需要燃烧0.8kg的煤气．这些水从10℃加热到50℃需要吸收的热量为_____J，0.8kg的煤气完全燃烧放出的热量为_____J，煤气灶烧水的效率为_____．（c水=4.2×103J/（kg•℃），q煤气=4.2×107J/kg）如图甲，松开气球的口子，快速放气后会感到气球温度变_____，这是因为气体_____，导致内能变化．如图乙，松开气球的口子，气球向后喷出气体的同时，气球会沿着绳子快速向前飞去，这说明_____．
小明看到在沸腾的油锅中取铁球的表演后，得知锅中的“油”是由油和醋组成的混合液体，油的沸点为287℃，醋的沸点只有60℃，当温度达到_____℃时液体就沸腾了，继续加热，液体的温度_____（选填“会”或“不会”）升高，表演时铁球的温度不可能超过_____℃．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
ABC、由图可知，闭合开关S1、S2，两灯并联，电流表在灯L1支路，测量通过L1的电流，电压表在灯L2两端，由于并联支路的电压相等，所以也可以测量灯L1两端的电压，故ABC正确，不符合题意；
D、当开关S2断开时，电流表测量通过L1的电流，L1两端的电压不变，电流表的示数不变，故D错误，符合题意．
2、C
【解析】
A、划船器座椅上的凸起圆点，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故A不符合题意；
B、背部按摩器上的凸起圆点，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故B不符合题意；
C、漫步机上的脚踏滚动铁管，是用滚动代替滑动来减小摩擦．故C符合题意；
D、腿部按摩器上的楞条形花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故D不符合题意．
3、B
【解析】
A．书包背带做得较宽，是在压力一定时，通过增大受力面积来减小压强，故A不合题意；
B．切苹果器的刀片做得较薄，是在压力一定时，通过减小受力面积来增大压强，故B符合题意；
C．铁轨铺在枕木上，是在压力一定时，通过增大受力面积来减小压强，故C不合题意；
D．“好奇”号火星车模型轮子大而宽，是在压力一定时，通过增大受力面积来减小压强，故D不合题意；
4、B
【解析】
A．丝绸摩擦过的玻璃棒带正电，故A错误；
B．用丝绸摩擦过的玻璃棒带正电，玻璃棒接触验电器的金属球，使验电器带正电荷，由于两箔片都带正电荷互相排斥而张开，故B正确；
C．玻璃棒带正电，是因为缺少电子，玻璃棒与验电器接触后，验电器两箔片上的电子会转移玻璃棒上，故C错误；
D．因为电流方向与电子定向移动的方向相反，此过程中，瞬间电流的方向从玻璃棒到验电器的箔片，故D错误．
5、A
【解析】
因两个密闭圆台形容器完全相同，且容器内液体的质量和深度相同，
所以，由图可知，两液体的体积关系为V1＜V1，由ρ＝可知，两液体的密度关系为ρ1＞ρ1，由p＝ρgh可知，容器底部受到液体的压强关系为p1＞p1，故CD错误；
因完全相同容器的质量相等，且液体的质量相等，所以，由F＝G＝mg可知，两容器对水平桌面的压力相等，因滑动摩擦力的大小只与接触面的粗糙程度和压力的大小有关，与其它因素无关，所以，两容器运动时受到的滑动摩擦力相等，又因物体做匀速直线运动时处于平衡状态，受到的拉力和摩擦力是一对平衡力，所以，两容器分别在水平拉力F1和F1的作用下沿桌面做匀速直线运动时，则有F1＝F1＝f，故A正确、B错误。
故选：A。
6、A
【解析】试题分析：分析清楚电路结构，根据并联电路特点与欧姆定律、电功率公式分析答题．由图示电路图可知，灯泡与滑动变阻器并联，电流表测干路电流，电压表测电源电压；A、滑片P向右滑动时，滑动变阻器接入电路的阻值变大，滑动变阻器两端电压不变，由欧姆定律可知，通过滑动变阻器的电流减小，灯泡两端电压不变，通过灯泡的电流不变，则干路电流减小，电流表示数减小，故A正确；B、电压表测电源电压，电源电压不变，电压表示数不变，故B错误；C、灯泡两端电压不变，通过灯泡的电流不变，灯泡实际功率不变，灯泡亮度不变，故C错误；D、滑动变阻器两端电压不变，滑动变阻器接入电路的阻值增大，由可知，滑动变阻器功率减小，故D错误；故选A．
考点：电路的动态分析．
视频
7、D
【解析】
A、钉锤下落时，速度变大，动能变大，同时高度减小，其重力势能减小，故A错误；
B、惯性大小只与质量有关，与速度无关，所以锤头的惯性不变，故B错误；
C、任何物体都有惯性，铁钉能向下运动陷入木板，铁钉有惯性，故C错误；
D、多次敲击钉子，对钉子做功，钉子温度升高、内能变大，是通过做功改变了它的内能，故D正确．
二、填空题（本大题7小题，共21分）
8、600 75% 不变
【解析】
由图可知滑轮组的动滑轮绕2段绳，则拉力端移动的距离：s=2h=2×2m=4m，
有用功：W有用=Gh=300N×2m=600J，拉力做的总功：W总=Fs=200N×4m=800J，
滑轮组的机械效率：η==75%，
由η=可知，滑轮组的机械效率与提升高度无关，所以，若其他条件不变，重物匀速提升高度5m，该滑轮组的机械效率不变．
9、会聚 缩小
【解析】
摄像头的镜头采用的是凸透镜，其还可以在暗光环境下拍摄出较淸晰的照片，说明该摄像头的镜头对光线有会聚作用；摄像头拍摄利用的是凸透镜成成倒立、缩小的实像的原理制成的．
10、80 变大
【解析】
分析：不计绳重和摩擦，人拉绳子自由端的拉力；用同一个滑轮组提升物体时，物重越大，效率越高．
解答：由图可知，该滑轮为动滑轮，有两段绳子拉着动滑轮，不计绳重和摩擦，则拉绳子的动力：；使用同一滑轮组，在提升高度相同时，所做的额外功不变，增加水的重力，增大了有用功，所以有用功在总功中所占的比例变大，机械效率会变大．
故答案为80；变大．
【点睛】本题考查了滑轮组绳子拉力的计算、机械效率的变化，属于基础知识．
11、负
【解析】
毛皮对电子的束缚能力比梳子强，毛皮与梳子摩擦，毛皮得到电子带负电、梳子失去电子带正电．
12、扩散 热传递
【解析】
蒸“花米饭”时满屋飘香，这是因为组成物质的分子不停地做无规则运动，是扩散现象；烹饪过程中，食物内能增加主要通过热传递方式实现的．
13、一直竖直向下匀速运动下去； 撤去手的压力，则木块不再受墙壁的支持力和摩擦力，若重力也消失，根据牛顿第一定律可知，不受力的木块将保持匀速直线运动。
【解析】
根据题意知道，木块在手的压力作用下沿墙面竖直向下做匀速直线运动，此时若撤去手的压力，则木块不再受墙壁的支持力和摩擦力，若重力也消失，则木块将不受力，由牛顿第一定律知道，物体将保持外力消失瞬间的方向和速度做匀速直线运动，即一直竖直向下匀速运动下去。
14、＞ 见解析
【解析】
烧开同样的一杯水消耗的电能相等， R甲＞R乙，电源电压相等，由W＝可知，t1＞t1；
由W＝可得，甲、乙两根电热丝的电阻分别为：R甲＝，R乙＝，
将甲、乙并联起来接到电源上时，因并联电路中总电阻的倒数等于各分电阻倒数之和，
所以，电路中的总电阻：R＝，则需要的加热时间：t＝．
三、作图题（共7分）
15、
【解析】
用在杠杆上的动是杠力，方向沿绳子向上阻是物重对杠杆的力方竖直向；已知支点动力和阻力的方向，根据力臂的，过支作动力用线和阻力线的垂线，即动臂和阻臂。
【详解】
过支点O做动力F1 的垂线段，即为动力臂L1；点B处用细绳悬挂一重物，重物对杠杆的竖直向下的拉力为阻力，作用点在B点，如图所示：
16、
【解析】
滑轮组要最省力，连在动滑轮上绳子的段数要达到最大，一定一动组成的滑轮组，n最大为3，从动滑轮开始绕绳，如图：
17、
【解析】
木块在拉力F的作用下向左做匀速直线运动，为平衡状态，受力平衡，即摩擦力与拉力是一对平衡力，所以摩擦力向右，与拉力相等，作用点也画在重心上，如图：
四、实验题（本大题共5小题，共20分）
18、右
【解析】
（1）把天平放在水平桌面上，游码归零后，发现指针位置指向分度盘中线左侧，此时应将平衡螺母向右调节，直到横梁水平平衡；
（2）由实验步骤可知，实验中需要测量的量有：烧杯和食用油的总质量m1=1.1g，烧杯和剩余油的总质量m2=2.3g，倒出油的质量m油=m1-m2=1.1g-2.3g=3.8g，量筒内食用油的体积V=20cm3，根据质量和体积可以求出油的密度。
故实验的表格为：
19、 短路 断路 大 150 10000 A 减小
【解析】
（一）（1）根据电路图连接实物图，电流从电源正极出发，依次流经开关、滑动变阻器、电流表、测温头回到电源负极，同时注意滑动变阻器应接在B处以满足滑片P向右滑时接入电路阻值变小，同时电流表选择0~0.6A、电压表选择0~3V的量程（并联在测温头两端），注意正极流入负极流出，具体连接情况如下：
（2）从图（d）中可以看出，电流表有示数，即代表电路中有电流经过，电路是通路，并且电压表示数为0，说明测温头没有断路而是处于短路状态；
（3）将其余“测温头”接入电路时，电流表、电压表的示数均如图（e）所示，电流表示数为0，说明电路中无电流通过，且电压表示数为3V，有两种可能：①可能这些“测温头”内部处于断路，所以电路中无电流通过，且此时电压表测量电源电压；②可能这些“测温头”的阻值很大，电路中电流非常微弱，所以电流表示数几乎为0，“测温头”由于阻值过大，分压增多，其两端几乎等于电源电压3V。
（二）（1）观察微安表（g）可知，其量程为400uA，分度值为10uA，表中示数为150uA，根据欧姆定律可知热敏电阻的阻值为：；
（2）观察图像（h）可知，A、B、C三个“测温头”，大的趋势均是随温度升高电流增大，且A“测温头”随温度升高电流增大最为明显（C次之，B几乎无变化），所以灵敏度最高的“测温头”是A。
20、 电压不变时，电流与电阻成反比 A 2
【解析】
（1）变阻器按一上一下接入电路中，根据电路图连接实物图，如下所示：
（2）由图丙知，电阻两端的电压：
U＝IR＝0.1A×20Ω＝0.2A×10Ω＝0.4A×5Ω＝2V，为一定值，故得出的结论是：电压不变时，电流与电阻成反比；
（3）根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向A端移动，使电压表的示数为2V。
21、 断开 B 灯泡实际功率太小 8.3Ω 温度升高
【解析】
（1）灯泡额定电压为2.5V，电压表选0～3V量程，灯泡正常发光时的最大电流约为I＝ =≈1.42A，电流表应选0～0.6A量程，把灯泡、电流表串联接入电路，电压表并联在灯泡两端，实物电路图如图所示：
根据实物电路图作出实验电路图，实验电路图如图所示：
（2）为保护电路安全，在连接电路时，开关应断开，滑片应移到B处。
（3）闭合开关，滑动变阻器的阻值全部接入电路，电路电阻很大，电路电流很小，灯泡实际功率很小，可能不足以引起灯泡发光，所以，小灯泡不亮。
（4）由表中实验数据可知，灯泡额定电压2.5V对应的电流为0.3A，灯泡正常发光时的电阻R＝ ≈8.3Ω，由于灯泡电阻受温度影响，随温度升高而增大。
22、AEF 84 102 不正确，继续吸热，温度不变。 见解析
【解析】
（1）A为了研究水的沸点，宜选择量程为20的实验温度计，故A符合题意；
B在烧杯中加满水会溢出，故B不符合题意；
C烧杯中水过多或过少，都会影响实验结果的准确性，在烧杯中加入1cm深的水太少，其做法是错误的，故C不符合题意；
DE烧杯上加盖纸板，主要目的是减少热量散失，故D不符合题意，E符合题意。
F“探究水的沸腾”实验中，装置要从下到上安装，所以先要调整B的高度，故F符合题意。
故AEF符合题意。
（2）温度计的分度值是1，则此时温度计的示数为84。
（3）加热过程中，水的温度与时间的关系是：，水的温度从90℃上升到102℃，在这段时间内温度随时间增加而上升，且上升得越来越慢；，水温保持102℃不变。所以水的沸点是102。
（4）刚移走酒精灯时，铁圈、石棉网的温度还高于水的温度，所以可以继续吸热，水不会马上停止沸腾。
(5)汤处于沸腾状态，而水沸腾时的温度不变，即使加大火力，也不能提高水温和使食物煮熟得快，只是加快了水的汽化，浪费了燃料。所以先用大火将食物烧开，就改用小火炖，保持锅内的水一直沸腾就行了。
五、计算题（本大题共2小题，共13分）
23、（1）5×103N （2）5.76×105J
【解析】
（1）由可得，该车对地面的压力：F=pS=2×105Pa×2.5×10-2m2=5000N；
（2）汽车行驶的速度：v=18km/h=5m/s，
由可得，牵引力的大小：，
因汽车匀速行驶时处于平衡状态，受到的阻力和牵引力是一对平衡力，
所以，此过程中该车受到的阻力：f=F牵=160N，
牵引力做的功：W=F牵s=160N×3600m=5.76×105J．
答：（1）该车对地面的压力为5000N；
（2）此过程中该车受到的阻力为160N，牵引力所做的功为5.76×105J．
24、（1）10A；（2）0.96h；（3）0.0288kg。
【解析】
（1）由P＝UI得，该电动车在额定功率下行驶时的电流：I===10A；
（2）锂电池容量为12A•h，锂电池电压为48V，则锂电池充足一次电储存的电能：
W电＝UI′t＝48V×12A×3600s＝2.0736×106J，
电动机做的功：W＝80%W电＝2.0736×106J×80%＝1.65888×106J，
由可得最多可骑行的时间：===3456s=0.96h；
（3）根据题意可知，燃料燃烧放出的热量： Q＝W电＝2.0736×106J，
由Q＝mq得，需要燃料的质量：m===0.0288kg
六、综合能力题（本大题共3小题，共18分）
25、（1）不会熔化；当锅内温度达到103℃时，开关S1会自动，而铝的熔点为660℃，所以不会熔化． 1分 （2）1：1 2分 （3）水吸收的热量8.4×105J 1分 电饭锅消耗的电能106J 1分 电能转化为内能的效率84% 1分
【解析】
（1）不会熔化；当锅内温度达到103℃时，开关S1会自动断开，而铝的熔点为660℃，所以不会熔化．
（2）在保温和加热两种情况下，电饭锅消耗的电功率之比====．
答：在保温和加热两种情况下，电饭锅消耗的电功率之比是1：1．
（3）水吸收的热量Q=cm（t﹣t0）=4.2×103J/（kg?℃）×2.5kg×（100℃﹣20℃）=8.4×105J，
电饭锅消耗的电能W=t=×1000s=106J，
所以电能转化为内能的效率为η===84%．
答：电能转化为内能的效率为84%．
提示: 考查电功率、吸收热量、消耗电能等的计算，关键是公式及其变形的灵活运用，要对物体的熔点有一定的了解，解题过程中还要注意单位的换算．
26、（1）2.2×105J（2）a、b两点间接入一个开关S1．若开关S、S1均闭合时，电热丝容易因温度过高而熔断（3）121Ω
【解析】
（1）家用电烤炉的额定电压为家庭电路电压：U＝220V；额定功率：P＝800W；工作时间：t＝5min＝300s；
因为电烤炉工作时所消耗的电能全部转化为内能，即Q＝W，
所以电烤炉正常工作5min放出的热量：Q＝W＝Pt＝800W×300s＝2.2×105J；
（2）由P＝UI得：I＝，电烤炉正常工作时电流：I＝＝＝3.62A；
正常工作时电阻：R＝＝＝60.5Ω；
a、b两点间接入一个开关S1，开关S、S1均闭合时，电路中只有R2工作，R1被S1短路，
由于R1＝R2，R2＝R＝×60.5Ω＝30.25Ω；
此时电流：I′＝＝＝7.27A＝2I；
即此时R2中电流实正常工作时的2倍，由焦耳定律式Q＝I2Rt；
可知相同时间内R2此时的热量是正常工作时的2倍，很容易因温度过高而熔断；
（3）由图3可知，R3、R2并联，且R3＝R2；功率：P′＝800W；
R3所消耗的功率：P3＝U3I3＝U×I＝×800W＝200W；故R3的电阻：R3＝＝＝121Ω．
27、电磁波 可再生 直线传播 漫 黑 8.4×106 3.36×107 25% 低 对外做功 力的作用是相互的 60 不会 60
【解析】
微信信息是利用手机通过一定频率的电磁波进行传播的；太阳能能源源不断获得，是可再生能源；树叶间有空隙，形成一个个小孔，树荫下地面上的光斑是太阳经小孔成的实像，是光的直线传播形成的．我们能从不同方向看到一朵花是由于光射到树叶表面上发生了漫反射，反射光线射向各个方向的缘故．蓝色的玻璃只能透过蓝光，其它色光被吸收了，透过蓝色的玻璃看这朵花，呈现黑色；水吸收的热量：
Q吸＝cm水(t−t0)＝4.2×103J/(kg⋅℃)×50kg×(50℃−10℃)＝8.4×106J，0.8kg煤气完全燃烧放出的热量：
Q放＝m煤气q＝0.8kg×4.2×107J/kg＝3.36×107J. 煤气灶烧水的效率为＝25%
图甲，松开气球的口子，快速放气后会感到气球变凉，这是因为气体对外界做功，本身的内能减小，温度降低；如图乙,松开气球的口子,气球向后喷出气体的同时,空气给气球一个反作用力,气球会沿着绳子快速向前飞去,说明力的作用是相互的(或力可以改变物体的运动状态).由于锅中的“油”是由油和醋组成的混合液体，醋的沸点是60℃，所以锅中的液体温度达到60℃时液体就沸腾了；液体沸腾的特点是吸收热量，但温度不变，所以继续加热液体的温度不会升高，表演时铁球的温度不可能超过60℃；只有当醋全部汽化后，再继续加热，油温度才会升高．
次数
电压U/V
电流I/A
灯泡亮度
1
1.5
0.2
灯光微弱
2
2.2
0.28
较暗
3
2.5
0.3
正常发光
4
3.0
0.32
很亮
时间t/min
0
1
2
3
4
5
6
7
8
9
温度t/℃
90
95
98
100
101
102
101
102
102
102
气泡情况
少量气泡，上升过程气泡逐渐变小
大量气泡，上升过程气泡逐渐变大
整车质量
20kg
锂电池电压
48V
锂电池容量
12A•h
电动车额定电压
48V
电动机额定功率
480W
烧杯和食用油的总质量
烧杯和剩余油的总质量
倒出油的质量
倒出油的体积
油的密度
1．1
2．3
3．8
20
烧杯和食用油的总质量
烧杯和剩余油的总质量
倒出油的质量
倒出油的体积
油的密度
1．1
2．3
3．8
20
