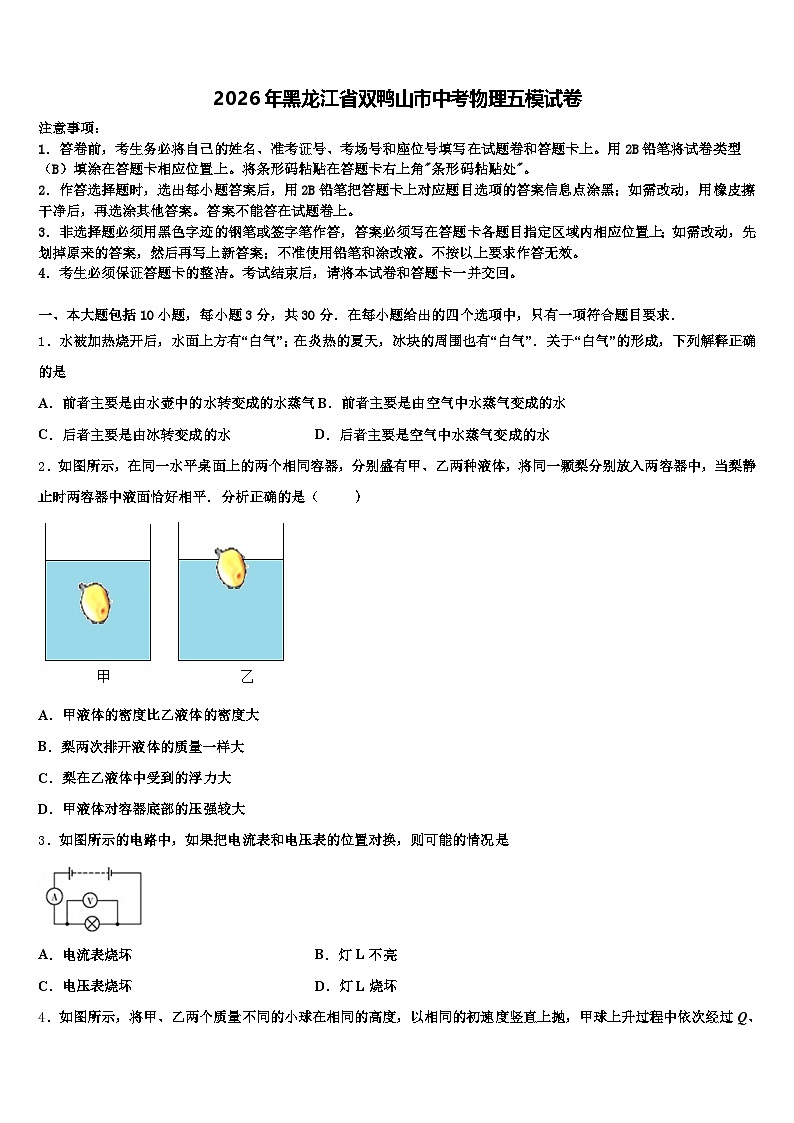

2026年黑龙江省双鸭山市中考物理五模试卷（含答案解析）

这是一份2026年黑龙江省双鸭山市中考物理五模试卷（含答案解析），共17页。试卷主要包含了考生必须保证答题卡的整洁，以下估测符合生活实际的是，下列说法正确的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．水被加热烧开后，水面上方有“白气”；在炎热的夏天，冰块的周围也有“白气”．关于“白气”的形成，下列解释正确的是
A．前者主要是由水壶中的水转变成的水蒸气B．前者主要是由空气中水蒸气变成的水
C．后者主要是由冰转变成的水D．后者主要是空气中水蒸气变成的水
2．如图所示，在同一水平桌面上的两个相同容器，分别盛有甲、乙两种液体，将同一颗梨分别放入两容器中，当梨静止时两容器中液面恰好相平．分析正确的是（ ）
A．甲液体的密度比乙液体的密度大
B．梨两次排开液体的质量一样大
C．梨在乙液体中受到的浮力大
D．甲液体对容器底部的压强较大
3．如图所示的电路中，如果把电流表和电压表的位置对换，则可能的情况是
A．电流表烧坏B．灯L不亮
C．电压表烧坏D．灯L烧坏

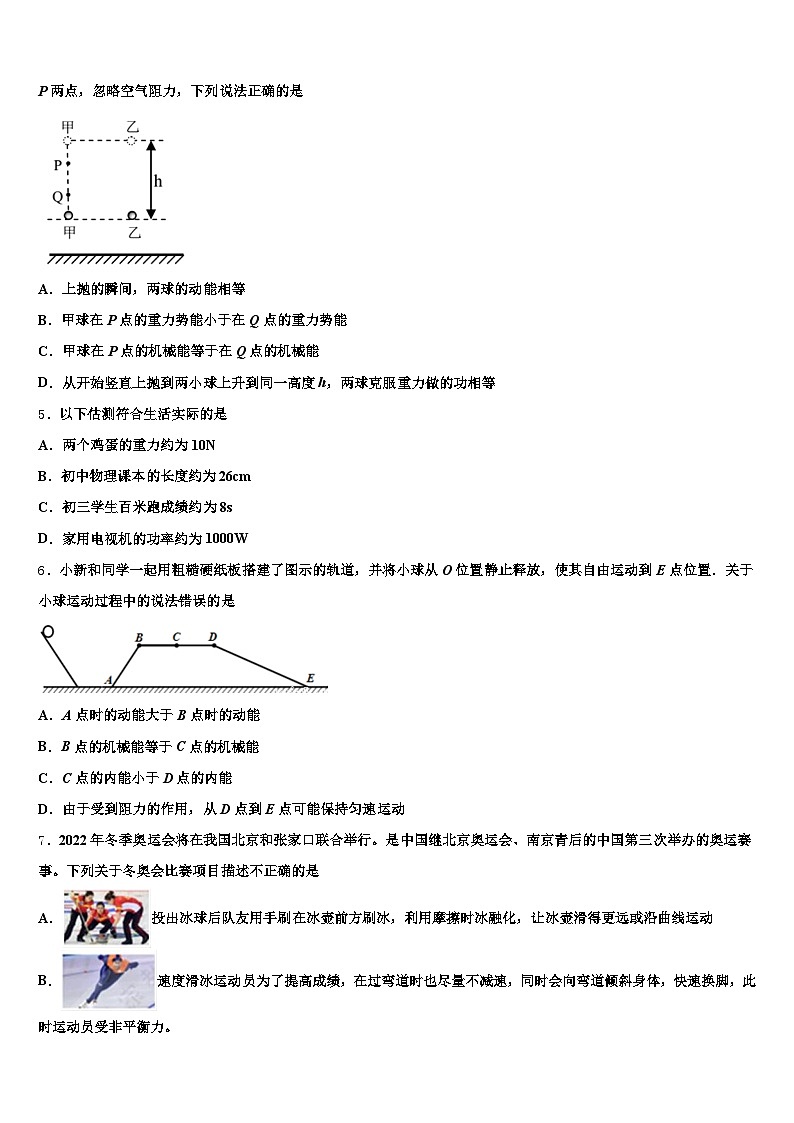

4．如图所示，将甲、乙两个质量不同的小球在相同的高度，以相同的初速度竖直上抛，甲球上升过程中依次经过Q、P两点，忽略空气阻力，下列说法正确的是
A．上抛的瞬间，两球的动能相等
B．甲球在P点的重力势能小于在Q点的重力势能
C．甲球在P点的机械能等于在Q点的机械能
D．从开始竖直上抛到两小球上升到同一高度h，两球克服重力做的功相等
5．以下估测符合生活实际的是
A．两个鸡蛋的重力约为10N
B．初中物理课本的长度约为26cm
C．初三学生百米跑成绩约为8s
D．家用电视机的功率约为1000W
6．小新和同学一起用粗糙硬纸板搭建了图示的轨道，并将小球从O位置静止释放，使其自由运动到E点位置．关于小球运动过程中的说法错误的是
A．A点时的动能大于B点时的动能
B．B点的机械能等于C点的机械能
C．C点的内能小于D点的内能
D．由于受到阻力的作用，从D点到E点可能保持匀速运动
7．2022年冬季奥运会将在我国北京和张家口联合举行。是中国继北京奥运会、南京青后的中国第三次举办的奥运赛事。下列关于冬奥会比赛项目描述不正确的是
A．投出冰球后队友用手刷在冰壶前方刷冰，利用摩擦时冰融化，让冰壶滑得更远或沿曲线运动
B．速度滑冰运动员为了提高成绩，在过弯道时也尽量不减速，同时会向弯道倾斜身体，快速换脚，此时运动员受非平衡力。

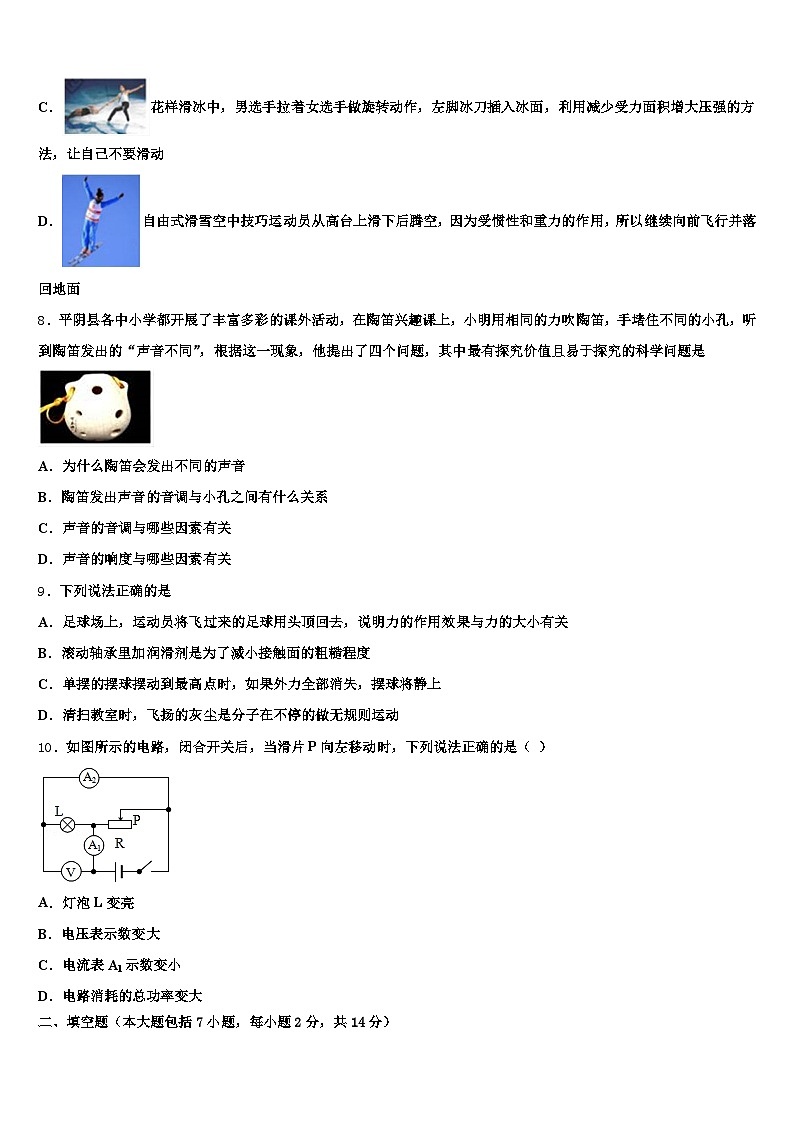

C．花样滑冰中，男选手拉着女选手做旋转动作，左脚冰刀插入冰面，利用减少受力面积增大压强的方法，让自己不要滑动
D．自由式滑雪空中技巧运动员从高台上滑下后腾空，因为受惯性和重力的作用，所以继续向前飞行并落回地面
8．平阴县各中小学都开展了丰富多彩的课外活动，在陶笛兴趣课上，小明用相同的力吹陶笛，手堵住不同的小孔，听到陶笛发出的“声音不同”，根据这一现象，他提出了四个问题，其中最有探究价值且易于探究的科学问题是
A．为什么陶笛会发出不同的声音
B．陶笛发出声音的音调与小孔之间有什么关系
C．声音的音调与哪些因素有关
D．声音的响度与哪些因素有关
9．下列说法正确的是
A．足球场上，运动员将飞过来的足球用头顶回去，说明力的作用效果与力的大小有关
B．滚动轴承里加润滑剂是为了滅小接触面的粗糙程度
C．单摆的摆球摆动到最髙点时，如果外力全部消失，摆球将静上
D．清扫教室时，飞扬的灰尘是分子在不停的做无规则运动
10．如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（ ）
A．灯泡L变亮
B．电压表示数变大
C．电流表A1示数变小
D．电路消耗的总功率变大
二、填空题（本大题包括7小题，每小题2分，共14分）
11．如图所示，是四冲程汽油机工作的部分冲程示意图，_____图（填“左”或“右”）是依靠飞轮的惯性来完 成的．另一图是________冲程．该冲程工作过程中汽缸内燃气的内能_____（选填“增加”、“减小”或“不变”）．

12．若要使两灯泡并联，请在圆圈中填上合适的电表
13．如图所示，电源电压6V保持不变，小灯泡标有“2.5V 0.3A”字样，滑动变阻器的规格是“50Ω 1A”，电流表的量程应选择_____A，为了保证电路各元件都能安全使用，则滑动变阻器连入电路的阻值至少是_____Ω。
14．如图是人抬独轮车车把时的简化示意图，此时独轮车相当一个______杠杆；若动力臂是阻力臂的3倍，物体和车总重G为1200N，则抬起车把的力F为________N．
15．历史上第一次准确测量出大气压强值的实验是托里拆利实验，如图所示．若在海拔为2033m的金佛山最高峰做这个实验，会让测得的水银高度_____（选填“大于”、“小于”或“等于”）76cm汞柱．同时，大气压强的降低也使得液体的沸点_____（选填“升高”、“降低”或“不变”）；所以在高原地区大气压强_____（选填“高”或“低”），要使用_____煮饭．
16．物理学中把_____称为压强，它是表示_____的物理量，人站立时对地面的压强约为1.5×_____ pa，表示的物理意义是_____．如图所示的长方体放在水平地面上，若将如图中的阴影部分截去后，则剩余部分对地面的压强将_____；若物体A在水平推力F的作用下如图所示从甲图位置匀速运动到乙图位置，此过程中，物体A对桌面的压力_____，物体A对桌面的压强将_____．（均选填“变大”、“不变”或“变小”）
17．在一足够高的容器底部固定一轻质弹簧,弹簧原长10cm,弹簧上方连有正方体木块A,木块 的边长为10cm,容器的底面积为200cm2,如图,此时弹簧长度为6cm(已知弹簧的长度每改变 1cm, 所受力的变化量为1N),现向容器内注入某种液体,当木块A有1/2的体积浸入液体中 时,弹簧恰好处于自然伸长状态,则木体A的密度为________kg/m3；在木块A正上方再放置一 合金块B,静止时液面刚好浸没B．已知合金块B的体积为100cm3,高为4cm,则合金块B的重力为________ N．
三、作图、实验与探究题（本大题包括5小题，共34分）
18．如图所示，一束光射向一块玻璃砖．画出这束光线进入玻璃和离开玻璃后的径迹（注意标出法线）．
19．如图所示，重10牛的物体静止在水平地面上，请用力的图示法画出该物体所受的重力G。
（______）
20．在探究声音的产生与传播时，小明和小华一起做了下面的实验：
如图甲所示，用悬挂着的乒乓球接触正在发声的音叉，可观察到小球被多次弹起，这说明了_______．如图乙所示，为了验证(1)中的探究结论，小华同学用手使劲敲桌子，桌子发出了很大的声响，但他几乎没有看到桌子的振动，为了明显地看到实验现象，你的改进方法是：______________．如图丙所示，敲响右边的音叉，左边完全相同的音叉也会发声，并且把泡沫塑料球弹起．该实验能说明________可以传声．如图丁所示，把正在响铃的闹钟放在玻璃罩内，逐渐抽出其中的空气，会发现______________，并由此推理可知：____________________________．
21．同学们在探究“通过导体的电流与哪些因素有关”的实验时，提出了如下猜想：
猜想一：通过导体的电流与导体的电阻有关；
猜想二：通过导体的电流与导体两端的电压有关。
为了验证猜想，准备了如下实验器材：电源、电流表、电压表、滑动变阻器各一个，阻值分别为、、的定值电阻各一个，开关及导线若干。实验电路如图所示。请你完成下列内容：
（1）根据图所示的实验电路，画出电路图；
（__________）
（2）为了验证猜想一，小欣同学先把的电阻接入电路，移动滑动变阻器的滑片，使电压表示数为2V，读出电流表示数后，断开开关，她直接拆下的电阻，改换阻值为的电阻继续实验，闭合开关，电压表示数如图所示，其示数为______V；要正确完成这次实验，接下来她应将滑动变阻器的滑片向______（选填“”或“”）端移动，使电压表的示数为______V。
（3）设计出探究“猜想二”的记录数据表格。
（__________）
22．在研究液体压强规律时．
老师在空心玻璃管一端套上橡皮膜，并向管内注入适量的水（如图甲），你观察到的现象是______，这说明：______．如图乙是压强计，将压强计的橡皮膜放入液体中时，我们是通过______来判断液体压强大小的．为了使这一现象更明显，你认为U型管应______．（填字母）
A．注入酒精B．注入水银C．用内径更细的U型管小明认为，不用压强计用图甲装置同样可以探究液体内部压强．具体操作是：将玻璃管中的水倒出，将有橡皮膜的一端向下竖直放入液体中，随着橡皮膜所在深度的改变，橡皮膜的凹陷程度也随之发生变化（如图丙）．对比压强计，你认为上述探究装置两大主要缺陷表现在：
①______；②______．
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．边长为0.5m的正方体实心物块，独自放在水平地面上，对地面的压强是4×103Pa．若利用如图所示的滑轮将此物块提升到3.0m高的楼上，滑轮的机械效率是80%．忽略绳重和摩擦，求：
（1）物块受到的重力；
（2）物块的密度；
（3）工人在提升物块时对滑轮做的功。
24．实验室里有一个标有“6V 3W”的小灯泡L1和一个标有“6V”的小灯泡L2，将它们连接到图甲所示电源电压可调的电路中，其中通过L2的电流与电压的关系如图乙所示，电流表、电压表均使用大量程（0～3A，0～15V），开关均闭合时，滑片P置于最右端时，调节电源电压使小灯泡L2正常发光，电流表的示数为1.3A。求：
（1）L2正常发光时的电阻。
（2）滑动变阻器的最大电阻。
（3）在一个小灯泡正常发光的条件下，电源电压的调节范围。
参考答案
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、D
【解析】
试题分析：生活中的“白气”都是水蒸气遇冷液化形成的小水珠，是液态；水蒸气是无色无嗅，看不到．
解：水被加热烧开后，水面上方的“白气”，是水汽化形成的温度较高水蒸气遇到冷的空气液化形成的小水珠飘散在空气中，是由水壶中的水转变成的水蒸气液化形成的；
在炎热的夏天，冰块的上方的“白气”，是空气中的水蒸气遇到温度低的冰块液化形成的小水珠飘散在空气中，是空气中是水蒸气液化形成的．
故选D．
【点评】生活中看到的白气都是水蒸气液化形成的，都是温度较高的水蒸气遇到温度较低的物态放热形成的．
2、B
【解析】
AD．梨在甲中悬浮，则ρ甲＝ρ梨，梨在乙中漂浮，则ρ乙＞ρ梨，所以，ρ乙＞ρ甲，由于两容器中液面相平，由p＝ρ液gh可知，乙液体对容器底的压强大，故AD错误；
BC．梨在甲中悬浮，则F浮甲＝G梨；梨在乙中漂浮，则F浮乙＝G梨，比较可知F浮甲＝F浮乙，即梨受到的浮力一样大，故C错误，根据F浮＝G排＝m排g可得，m排甲＝m排乙，故B正确。
故选B。
3、B
【解析】
由图可知，电压表并联灯泡的两端，测量的是电源的电压，电流表测电路中电流；
当两表互换后，则电压表串接在电路中，因其内阻过大，电路相等于断路，所以电流表不会被烧坏，电压表测电源的电压，灯泡不亮但不会被烧坏．
故B正确.
4、C
【解析】
A．两个小球质量不同，以相同的初速度竖直上抛，动能与质量和速度有关，它们的动能不相等，故A错误；
B．重力势能与质量和高度有关，两个小球质量不同，P点比Q点的位置高，不能判断甲球在P点的重力势能和在Q点的重力势能的大小关系，故B错误；
C．忽略空气阻力，机械能守恒，故甲球在P点和Q点的机械能相等，故C正确；
D．从开始竖直上抛到两小球上升到同一高度h，两个小球质量不同，根据G=mg得到它们的重力不同，根据W=Gh可知两球克服重力做的功不相等，故D错误．
5、B
【解析】
A、一斤（500g）鸡蛋可称8-10个，那么一个鸡蛋的质量约为50g,所以2个鸡蛋的质量为100g，其重力约为1N，故A错误；
B、由生活经验可知，初中物理课本的长度约为26cm，符合实际，故B正确；
C、初三学生百米跑成绩约13s左右，故C错误；
D、家用电视机的功率约为200W左右，故D错误；
6、B
【解析】
A、小球从A点到B点运动时，质量不变，速度减小，动能减小，A点时的动能大于B点时的动能，故A正确，不符合题意；
B、小球从B点到C点时，受到摩擦力的作用，机械能减小，B点的机械能小于C点的机械能，故B错误，符合题意；
C、小球从C点到D点，受到摩擦力的作用，机械能减小，内能增大，C点的内能小于D点的内能，故C正确，不符合题意；
D、由于受到摩擦力的作用，从D点到E点可能受力平衡，处于平衡状态，保持匀速运动，故D正确，不符合题意．
7、D
【解析】
A、投出冰壶后，队友用毛刷在冰壶前方用力刷冰，利用摩擦使冰熔化，减小了冰壶与冰面的接触程度，能使冰壶滑行的更远，故A正确，不符合题意；
B、运动员在过弯道时不减速，此时他运动的方向发生了变化，运动状态发生改变，受到的是非平衡力，故B正确，不符合题意；
C、左脚冰刀扎入冰面，冰刀很尖锐，这是通过减小受力面积来增大压强的，故C正确，不符合题意；
D、惯性是保持原来运动状态不变的性质，惯性不是力，不能说受到惯性的作用，故D错误，符合题意。
8、C
【解析】
小明用相同的力吹陶笛，手堵住不同的小孔，听到陶笛发出的“声音不同”，是因为不同的空内空气柱的多少不同，振动的频率不同，频率的不同影响了声音的音调．故选C．
9、C
【解析】
A、足球场上，运动员将飞过来的足球用头顶回去，说明力的作用效果与力的方向有关，故A错误；
B、滚动轴承里加润滑剂是为了在接触面形成一层油膜，使接触面分离，从而减小摩擦力，故B错误；
C．单摆的摆球摆动到最高点时，摆球的速度为零，如果此时外力全部消失，由牛顿第一定律知道摆球将静止，故C正确；
D．清扫教室时，飞扬的灰尘是宏观上的机械运动，肉眼能看得见的运动，而分子运动是肉眼看不见的，故D错误。
10、D
【解析】
由图可知电压表测电源电压，滑动滑片时电压表示数不变，B错；电流表A1测干路电流，当滑片左移时，滑动变阻器阻值变小，又滑动变阻器和灯泡并联，所以电路总电阻变小，则干路电流变大，即A1示数变大，C错；由P=UI可知总功率变大，D对；灯泡并联在电源两端，由可知灯泡消耗功率不变，其亮度不变，A错．故选D .
点睛：对于动态电路分析，关键点是分析清楚电路连接情况，各电表测量的物理量．
二、填空题（本大题包括7小题，每小题2分，共14分）
11、右 做功 减小
【解析】
由图可知，右图中的排气门打开，活塞上行，所以是排气冲程，该冲程是靠飞轮的惯性来完成的；而左图中，两个气门都关闭，活塞下行，是做功冲程，将燃气的内能转化为机械能，故内能减小．
12、
【解析】
根据题意知道，若要使两灯泡并联，则该电路应有两条路径，所以最上面圆圈中是电流表，最下面圆圈中也是电流表，中间圆圈中是电压表，电路如下：
13、0～0.6 11.7
【解析】
由电路图可知，灯泡与滑动变阻器串联，电流表测电路中的电流，∵灯泡额定电流为0.3A，∴电流表的量程为0～0.6A；灯泡正常发光时即两端的电压为2.5V时，滑动变阻器接入电路中的电阻最小，∵串联电路的总电压等于各分电阻两端的电压之和，∴滑动变阻器两端的电压U滑＝U﹣UL＝6V﹣2.5V＝3.5V，∵串联电路中各处的电流相等，∴根据欧姆定律可得，R滑＝＝≈11.7Ω。
14、省力 400
【解析】
由独轮车车把的简化示意图可知，独轮车在使用时动力臂大于阻力臂，所以它属于省力杠杆；根据图示可知，L1：L2= 3：1，根据杠杆平衡原理，FL1=GL2，．
15、小于降低低高压锅
【解析】
(1)海拔越高的地方，空气越稀薄，因此在海拔为2033m的金佛山最高峰做这个实验，大气的压强一定小于海平面上的大气压，故测得的水银高度小于76cm汞柱．(2)大气压随高度的增加而减小，因此大气压的降低，会使液体的沸点降低，所以在高原地区的大气压强低，需使用高压锅煮饭．
（1）大气压随高度的增加而越稀薄，海平面上的大气压值等于76cm汞柱产生的压强．（2）液体的沸点与气压有关，气压越高，沸点越高．
16、单位面积上所受的压力 压力的作用效果 104 地面每平方米面积上受到人的压力为1.5×104N 变小 不变 变小
【解析】
物理学中把单位面积上所受的压力称为压强，它是表示压力的作用效果的物理量；
初中生的体重大约是500N，双脚的面积大约是500cm2＝5×10﹣2m2；
则人双脚站立时对地面的压强大约是：p＝＝＝1×104Pa，因此，该空的数量级为104；
1.5×104Pa表示的物理含义是：地面每平方米面积上受到人的压力为1.5×104N．
将图中的阴影部分截去后，则剩余部分对地面的压力减小一半，与地面的接触面积减小不到一半，
也就是说接触面积减小的程度比压力减小的程度小，
由公式p＝可知，剩余部分对地面的压强将减小；
若物体A在水平推力F的作用下如图所示从甲图位置匀速运动到乙图位置，
物体在水平桌面上，对桌面的压力等于其重力，重力不变，故压力不变．
由p＝知，压力不变，受力面积在增大，所以压强变小．
17、0.4×101 10.8
【解析】
弹簧原长10cm，在未注入液体前，弹簧长度为6cm，则木块将弹簧压缩了4cm．因弹簧的长度每改变1cm，所受力的变化量为1N，说明木块给弹簧的压力未4N，则木块的重力G木=4N，所以木块质量为m木===0.4kg．木块边长为10cm，则木块体积为V木=（10cm）1=1000cm1=0.001m1．则木块密度为ρ===0.4×101kg/m1；向容器内注入某种液体，当木块A有1/2的体积浸入液体中时，弹簧恰好处于自然伸长状态，说明此时木块受到液体的浮力大小等于木块的重力，且此时木块排开液体的体积等于木块体积的1/2．根据F浮=ρ液gV排得ρ液====0.8×101kg/m1．木块A有1/2的体积浸入液体中，则此时木块浸入液体中的深度等于木块边长的1/2为5cm，且此时弹簧恰好处于自然伸长状态，则此时容器中液体的深度等于弹簧原长度加木块浸入液体中的深度，即h液=10cm+5cm=15cm=0.15m．因此时容器中液面以下的总体积由液体体积和木块浸入液体的体积两部分组成，且该总体积V液+排=S容h液=200×10-4m2×0.15m=1×10-1m1，所以容器中液体的体积V液=V液+排-V排=1×10-1m1-×0.001m1=2.5×10-1m1．在木块A正上方再放置一合金块B，静止时液面刚好浸没B，合金块B的体积为100cm1，则此时木块和合金块排开液体的总体积为V排总=V木+V合金=0.001m1+100×10-6m1=1.1×10-1m1，此时木块和合金块受到的总浮力F浮总=ρ液gV排总=0.8×101kg/m1×10N/kg×1.1×10-1m1=8.8N．由于液面刚好浸没B，所以此时容器中液面总深度为H====0.18m，则此时弹簧长度等于液面总深度减去木块和合金块的高度，即0.18m-10cm-4cm=4cm，说明此时弹簧被压缩了6cm，则弹簧此时产生的弹力大小为F弹=6N．此时木块和合金块静止，将它们看成一个整体，它们受到重力G总=G木+G合金、浮力F浮总、弹簧向上的弹力F弹三个力作用，则G木+G合金=F浮总+F弹=8.8N+6N=14.8N，则G合金=14.8N-G木=14.8N-4N=10.8N．
三、作图、实验与探究题（本大题包括5小题，共34分）
18、
【解析】
先画出法线，光从空气斜射入玻璃，折射角小于入射角，再折射进入空气时，拆解角大于入射角，据此大致确定折射光线的方向．故答案：
19、
【解析】
画出大小表示5N的标度，然后过物体的重心作竖直向下、大小为10N的重力G，示意图如下：
20、声音是由物体振动产生的 在桌面上撒一些纸屑(或其他轻小物体) 空气 铃声越来越小 真空不能传声
【解析】
(1)如图甲所示，用悬挂着的乒乓球接触正在发声的音叉，可观察到小球被多次弹起，这说明了声音是由物体振动产生的，用小球被多次弹起来代表声源的振动，是转换法的应用；
(2)小华同学用手使劲敲桌子，桌子发出了很大的声响，但他几乎没有看到桌子的振动；
因为桌子的振动幅度是很小的，不容易被直接看到，可以利用实验（1）的方法，即转换法，用轻小物体的跳动来表示桌子的振动；
所以为了明显地看到实验现象，改进方法是：在桌面上撒一些纸屑或其他轻小物体 ．
(3)如图丙所示，敲响右边的音叉，左边完全相同的音叉也会发声，并且把泡沫塑料球弹起．
是声波经过空气传递到了左边的音叉，引起了左边音叉的振动，所以该实验能说明空气可以传声．
(4)如图丁所示，把正在响铃的闹钟放在玻璃罩内，逐渐抽出其中的空气，会发现铃声越来越小，说明声音的传播是需要介质的，再经过科学的推理可知：真空不能传声．
重点是声音的产生、传播特征，加深理解难度不大，但在考试中经常出现，要多练习达到熟练的程度．
21、 2.5 2 电阻一定
【解析】
根据题中“同学们在探究“通过导体的电流与哪些因素有关”的实验时，……为了验证猜想一，设计出探究“猜想二”的记录数据表格。”可知，本题考查了电路图作图，实验操作，实验数据记录表格设计。电流与电压和电阻有关，在探究电流与电阻关系时要控制定值电阻两端电压一定，改变定值电阻的大小；在探究电流与电压关系的实验中要控制电阻不变，改变定值电阻两端电压；实验要测得不同电压下通过定值电阻的电流，由此设计表格。
【详解】
（1）根据图所示的实验电路，画出电路图如下：
（2）由图可知，电压表选用0~3V量程，分度值为0.1V，示数为2.5V；
探究电流与电阻的关系时，应保持电阻两端电压不变。由题意可知，拆下5Ω的电阻，改换阻值为10Ω的电阻继续实验，闭合开关，电压表示数变大。由串联分压原理可知，应增大滑动变阻器分得的电压，应增大滑动变阻器接入电路的阻值，将滑动变阻器的滑片向A端移动，使电压表的示数为2V。
（3）探究“猜想二”通过导体的电流与导体两端的电压有关。应控制电阻一定，测量不同电压下通过定值电阻的电流大小，设计表格如下：
电阻一定
22、橡皮膜凸起 液体对容器底部有压强 U型管两端液面高度差 A 橡皮膜凹陷程度不明显 只能探究液体向上的压强
【解析】
（1）甲装置，没有倒水时，橡皮膜是平的，向装置中加入一定量的水，水对橡皮膜有向下的压力，观察到橡皮膜向外凸，这说明液体对容器底有压强；
（2）压强计是通过U形管中液面的高度差来反映被测压强大小的．，液面高度差越大，液体的压强越大，如果被测压强大小相同，U形管中液体密度越小，液面高度差越大，为了使实验现象更明显，小明应该选择染色的酒精装入U形管中，故A正确．
（3）丙装置在水中橡皮膜向内凹，现象不容易观察，同时该装置只能探究液体向上的压强，无法探究压强与方向的关系．
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、（1）1000N；（2）800kg/m3；（3）750J。
【解析】
（1）由得物块对地面的压力：F＝pS＝4×103Pa×0.5m×0.5m＝1000N，因为实心物块独自放在水平地面上，所以实心物块的重力：G＝F＝1000N；
（2）物块的质量：
，
物块的体积：
V＝（0.5m）3＝0.125m3，
物块的密度：
；
（3）有用功：
W有用＝Gh＝1000N×3.0m＝3000J，
由得工人在提升物块时做的功（总功）：
，
忽略绳重和摩擦，对滑轮做的功（额外功）：
W额＝W总﹣W有用＝3750J﹣3000J＝750J。
答：（1）物块受到的重力为1000N；
（2）物块的密度为800kg/m3；
（3）工人在提升物块时对滑轮做的功为750J。
24、（1）6Ω；（2）20Ω；（3）6V-16V
【解析】
（1）由图乙得到小灯泡L2正常发光时，U2=6V，I2=1A， L2正常发光时的电阻R2==6Ω；
（2）由图可知，闭合开关S1、S2、S3，滑片P置于最右端时，滑动变阻器的最大阻值与灯泡L2并联，电流表测干路电流，并联电路中各支路两端的电压相等，且小灯泡L2正常发光，所以电源的电压：U=U1=6V， 并联电路中干路电流等于各支路电流之和，所以通过滑动变阻器的电流：I滑=I-I1=1.3A-1A=0.3A，滑动变阻器的最大阻值：R滑大=20Ω；
（3）①L1的阻值R1==12Ω，通过L1的额定电流I1==0.5A，
串联电路电流相等，所以电路中最大电流为0.5A，由乙图可知当电流为0.5A时，L2两端的电压为2V，所以电源电压U=U1+U2=6V+2V=8V；
②只闭合开关S1时，L1与滑动变阻器串联，L1正常发光时的电流I1=0.5A，L1的阻值为R1=12Ω，总电阻最大值R总最大=12Ω+20Ω=32Ω，电路中总电阻变化范围为12Ω-32Ω，电源电压最小值U=IR=0.5A×12Ω=6V，最大值U=IR=0.5A×32Ω=16V，故电源电压的调节范围为6-16 V；
③闭合S1、 S2，断开S3，滑动变阻器与L2并联再与L1串联，电路的总电阻最小值为12Ω，最大值为12Ω+20Ω=32Ω，也在12Ω-32Ω范围内，所以电压范围也在第②种情况的范围之内；
④当闭合S2和S3时，只有L2接入电路，电源电压为6V时，L2正常发光；
⑤当开关全闭合时，滑动变阻器与L2并联，电源电压为6V，L2正常发光；
综上所述电源电压的调节范围为6V-16V。
答：（1）L2正常发光时的电阻是6Ω；
（2）滑动变阻器的最大电阻是20Ω；
（3）在一个小灯泡正常发光的条件下，电源电压的调节范围是6V-16V。
