1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单选题（本大题共10小题，共30分）

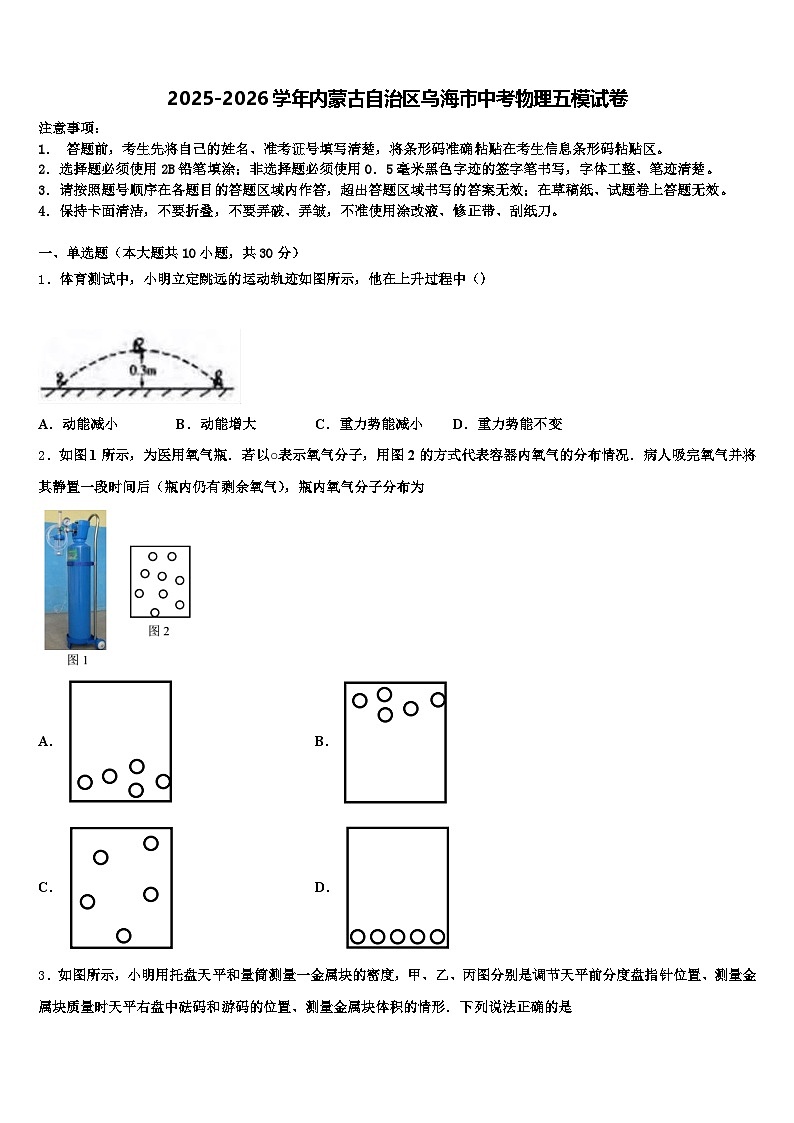

1．体育测试中，小明立定跳远的运动轨迹如图所示，他在上升过程中（）
A．动能减小B．动能增大C．重力势能减小D．重力势能不变
2．如图1所示，为医用氧气瓶．若以○表示氧气分子，用图2的方式代表容器内氧气的分布情况．病人吸完氧气并将其静置一段时间后（瓶内仍有剩余氧气），瓶内氧气分子分布为
A．B．
C．D．

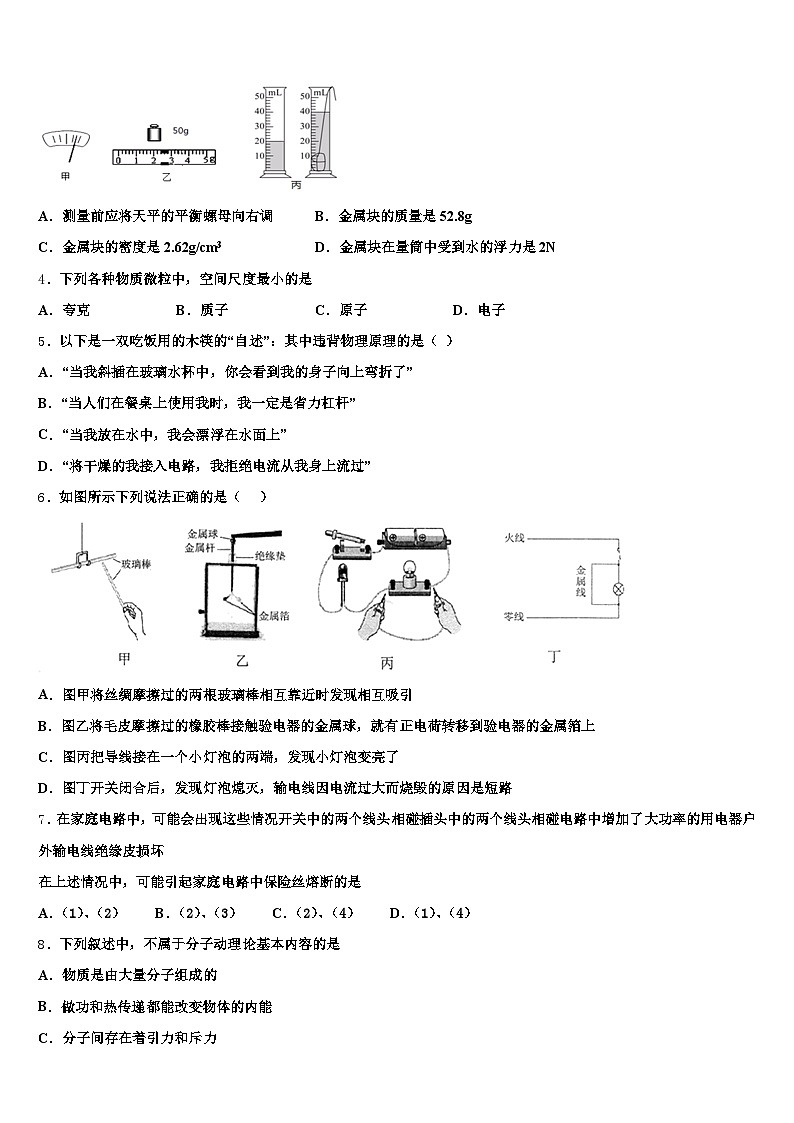

3．如图所示，小明用托盘天平和量筒测量一金属块的密度，甲、乙、丙图分别是调节天平前分度盘指针位置、测量金属块质量时天平右盘中砝码和游码的位置、测量金属块体积的情形．下列说法正确的是
A．测量前应将天平的平衡螺母向右调B．金属块的质量是52.8g
C．金属块的密度是2.62g/cm3D．金属块在量筒中受到水的浮力是2N
4．下列各种物质微粒中，空间尺度最小的是
A．夸克B．质子C．原子D．电子
5．以下是一双吃饭用的木筷的“自述”：其中违背物理原理的是（ ）
A．“当我斜插在玻璃水杯中，你会看到我的身子向上弯折了”
B．“当人们在餐桌上使用我时，我一定是省力杠杆”
C．“当我放在水中，我会漂浮在水面上”
D．“将干燥的我接入电路，我拒绝电流从我身上流过”
6．如图所示下列说法正确的是（ ）

A．图甲将丝绸摩擦过的两根玻璃棒相互靠近时发现相互吸引
B．图乙将毛皮摩擦过的橡胶棒接触验电器的金属球，就有正电荷转移到验电器的金属箔上
C．图丙把导线接在一个小灯泡的两端，发现小灯泡变亮了
D．图丁开关闭合后，发现灯泡熄灭，输电线因电流过大而烧毁的原因是短路
7．在家庭电路中，可能会出现这些情况开关中的两个线头相碰插头中的两个线头相碰电路中增加了大功率的用电器户外输电线绝缘皮损坏
在上述情况中，可能引起家庭电路中保险丝熔断的是
A．（1）、（2） B．（2）、（3） C．（2）、（4） D．（1）、（4）
8．下列叙述中，不属于分子动理论基本内容的是
A．物质是由大量分子组成的
B．做功和热传递都能改变物体的内能
C．分子间存在着引力和斥力
D．组成物质的分子在永不停息地做无规则运动

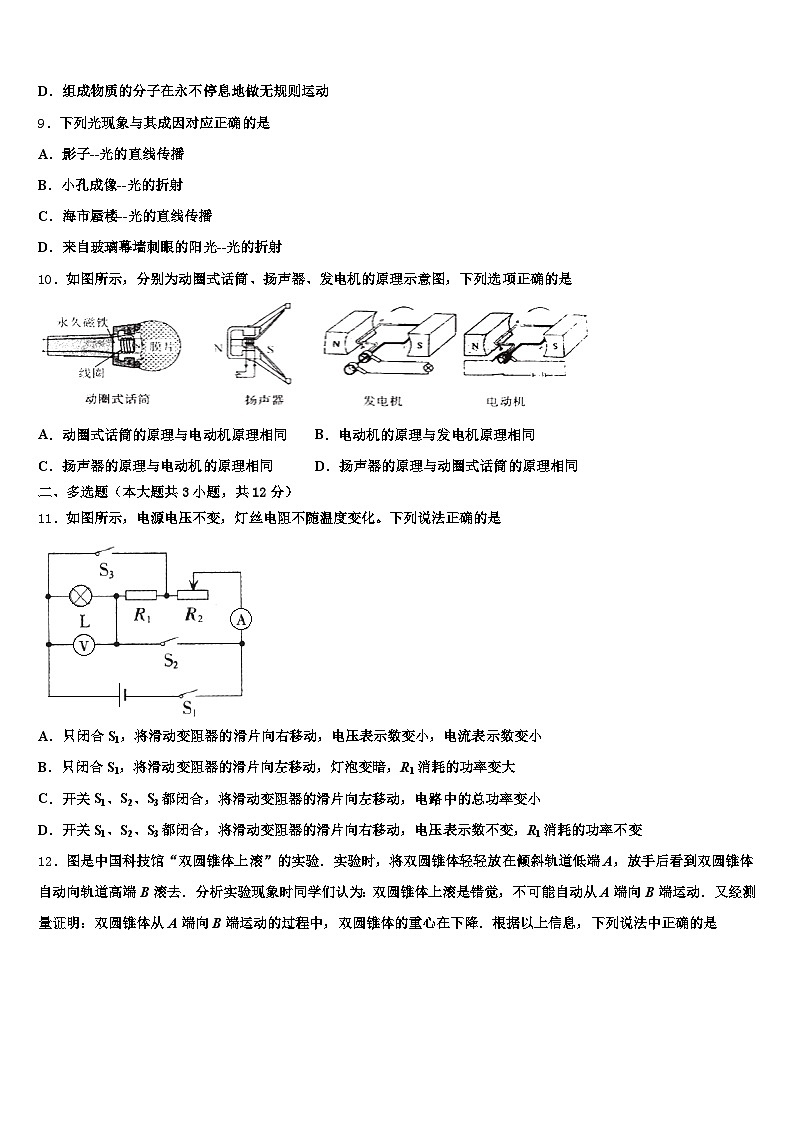

9．下列光现象与其成因对应正确的是
A．影子--光的直线传播
B．小孔成像--光的折射
C．海市蜃楼--光的直线传播
D．来自玻璃幕墙刺眼的阳光--光的折射
10．如图所示，分别为动圈式话筒、扬声器、发电机的原理示意图，下列选项正确的是
A．动圈式话筒的原理与电动机原理相同 B．电动机的原理与发电机原理相同
C．扬声器的原理与电动机的原理相同 D．扬声器的原理与动圈式话筒的原理相同
二、多选题（本大题共3小题，共12分）
11．如图所示，电源电压不变，灯丝电阻不随温度变化。下列说法正确的是
A．只闭合S1，将滑动变阻器的滑片向右移动，电压表示数变小，电流表示数变小
B．只闭合S1，将滑动变阻器的滑片向左移动，灯泡变暗，R1消耗的功率变大
C．开关S1、S2、S3都闭合，将滑动变阻器的滑片向左移动，电路中的总功率变小
D．开关S1、S2、S3都闭合，将滑动变阻器的滑片向右移动，电压表示数不变，R1消耗的功率不变
12．图是中国科技馆“双圆锥体上滚”的实验．实验时，将双圆锥体轻轻放在倾斜轨道低端A，放手后看到双圆锥体自动向轨道高端B滚去．分析实验现象时同学们认为：双圆锥体上滚是错觉，不可能自动从A端向B端运动．又经测量证明：双圆锥体从A端向B端运动的过程中，双圆锥体的重心在下降．根据以上信息，下列说法中正确的是
A．双圆锥体从A端向B端运动的过程中，双圆锥体具有动能
B．双圆锥体从A端向B端运动的过程中，双圆锥体所受重力做功
C．双圆锥体从A端向B端运动的过程中，双圆锥体的重力势能增加
D．双圆锥体从A端向B端运动的过程中，双圆锥体所受合力一定为零
13．关于电磁现象，下列说法中正确的是
A．磁体周围存在磁场
B．磁感线就是磁场
C．导体中的负电荷在做定向移动时一定产生磁场
D．导体在磁场中运动时，导体中就产生感应电流
三、填空题（本大题共5小题，共10分）
14．如图所示，OA＝40cm，AB＝30cm，C为OA的中点，C点所挂重物的重力为G＝1000N。请在图上画出作用在B点需要施加的最小力F的示意图，使杠杆平衡在如图所示的位置（保留作图痕迹），
并求出该最小力F＝________N。
15．小明家5月底电能表示数为1432.7度， 6月底电能表的示数如图所示．则（1）小明家6月份消耗的电能是____kW•h；（2）若电能表转盘在10min内转过250转，则用电器的总功率为____kW；（3）某电热水器额定功率为2000W，内装20kg的水，通电后正常加热25min，水的温度从20℃升高到50℃，则水吸收的热量为____J，电热水器的热效率为____．［已知c水=4.2×103J/(kg•℃)］
16．天然气是一种热值高、污染小的清洁能源。完全燃烧0.12m3的天然气放出的热量完全被水吸收，能使_____kg的水温度升高50℃．[水的比热容c＝4.2×103，天然气的热值q＝3.5×107J/m3]
17．在1标准大气压下，将质量为50kg、温度为20℃的水加热至沸腾，水需要吸收 J的热量．目前，遵义市正在创建环保模范城市，正大力推广使用天然气等清洁能源．若上述这些热量由天然气提供，且天然气完全燃烧放出的热量有30％被水吸收，则需要完全燃烧 m3的天然气．[水的比热容为4.2×103J/（kg•℃），天然气热值为4×107J/m3]
18．如图所示，阻值为，闭合开关S时．电流表的示数0.3A：同时闭合开关S、，时，电流表示数为0.5A．则电源电压为____________V，的阻值为________.
四、计算题（本大题共3小题，共29分）
19．如图甲所示是建筑工人使用滑轮组提水泥的情景，他用20s的时间把重为300N的水泥从地面上匀速提升4m，拉力做的功W随时间t的变化如图乙所示．不计绳重和摩擦，求：
（1）提水泥做的有用功；
（2）滑轮组的机械效率；
（3）拉力的大小；
（4）拉力做功的功率．
20．1017年5月5日C919在浦东机场成功起飞，这是我国最新自主研发的中型民航客机，打破了欧美国家民航技术的长期垄断，成为我国“大国制造”的标志之一．该机在某次试飞时飞机以300km/h的速度水平匀速飞行了1h；估计该机质量为40t，着陆后静止在水平地面时轮子与地面的总接触面积为4m1．求：
（1）飞机在这1h内水平飞行的路程；
（1）飞机水平匀速飞行时受到的升力；
（3）飞机静止在水平地面时对地面的压强．
21．如图所示，一根均匀的细木棒OC，OC =4OA，B为OC的中点．在C点施力将挂在A点的重为90N的物体匀速提升0.1m，木棒的机械效率为90%，不计摩擦．求：
提升该物体做的有用功；C点的拉力做的总功； 木棒的重力。
五、作图题（本大题共2小题，共4分）
22．小磁针静止时的位置如图所示，请标出电源“+”“-”极和磁感线的方向．
（____）
23．小磁针如图所示的位置静止，请标出通电螺线管的N极和电源的正极．
六、实验探究题（本大题共3小题，共15分）
24．小明利用天平（量程200g）、量筒（量程100ml）、弹簧测力计（量程5N）、烧杯、杠杆、细线和水等测量一块矿石（500g以上）的密度．（g取10N/kg）请回答：
（1）不能直接用天平测量矿石的质量其原因是______________________________________．
（2）为了测量矿石的质量，小明采用了如图甲示数的装置，杠杆在水平方向平衡时，弹簧测力计的示数为2.1N，矿石的质量是_______________g．
（1）如图乙所示：A．将矿石放入烧杯中，往烧杯中倒入适量的水并在水面处做好标记．B．取出矿石．C．将量筒中装有100ml水的慢慢倒入烧杯中，使水位恢复到原标记处，量筒中剩余的水如图丙所示．则矿石的密度是_____________ kg/m1．
（4）此方法测出的密度值比实际值_______________（填选“偏大”或“偏小”）．
拓展：实验中，小明不慎将量筒打碎了，他用图甲所示的实验装置和足量的水、烧杯也测出了矿石的密度．请你完成实验步骤：
A．记下图甲中测力计的示数F1， B．______________________．
矿石密度的表达式____________________________．
25．小明用图1所示的电路来测量小灯泡的电功率（部分实验器材的规格已标明）。
（1）请用笔画线代替导线将图1中滑动变阻器连入电路，使之接入电路的阻值最大；
（_______）
（2）实验中，小明发现无论怎样调节滑动变阻器，两电表指针始终处于图2所示位置，则接线柱_____间（填接线柱的数字编号）出现了_____（选填“短路”或“断路”）；
（3）故障排除后，小明从滑动变阻器接入电路阻值最大时开始记录数据，得到小灯泡U﹣I图象如图3所示，则小灯泡的额定功率是_____W，所用滑动变阻器的规格是下列四个选项中的_____（选填选项前字母）；
A．“5Ω，2A”B．“15Ω，2A”C．“25Ω，2A”D．“30Ω，2A”
（4）在每次调节中，滑动变阻器接入电路的阻值减小了ΔR1，小灯泡的阻值变化了ΔR2，则ΔR1_____ΔR2，（选填“＞”、“＜”或“＝”），你的理由是：_____。
26．利用如图所示装置探究“平面镜成像特点”．实验时应选较薄的玻璃板竖直放置在水平桌面上．
（1）点燃蜡烛A，透过玻璃板观察到A的像，把与A完全相同的蜡烛B放在像的位置，观察到B与像完全重合，说明像与物____________；
（2）将光屏放到像的位置，无法直接在光屏上观察到像，说明所成的像是_________像；
（3）用方格纸替代白纸，更方便探究像与物________________的关系．
参考答案
一、单选题（本大题共10小题，共30分）
1、A
【解析】
小明立定跳远的运动轨迹如图所示，在上升过程中质量不变，速度变小，动能变小；
同时高度升高，重力势能增大．
即动能减小，重力势能增大．
故A正确，BCD错误．
重点是影响动能和重力势能大小的因素，当质量不变时，速度增大，动能增大，速度减小，动能减小；高度增加，重力势能增大，高度降低，重力势能减小．
2、C
【解析】
用去瓶内氧气一部分，质量减少，还剩一定质量的气体，由于是气体，无论质量用去多少，剩余氧气的体积始终等于氧气瓶的容积不变．气体总是在扩散，做无规则运动，体积还是一钢瓶，故瓶内剩余氧气分布如图C所示．
3、C
【解析】
A、由图甲可知，指针右偏，平衡螺母应向左移，才能使天平横梁平衡，故A错误；B、物体的质量等于砝码的质量加上游码所对刻度，由图乙知，石块的质量为m＝50g+2.4g＝52.4g；故B错误；C、由图丙可知，量筒中水的体积V1＝20cm3，石块和水的总体积V2＝40cm3，则石块的体积V金＝V2﹣V1＝40cm3﹣20cm3＝20cm3，所以石块的密度：ρ金＝＝2.62g∕cm3，故C正确； D、金属块浸没在水中，所以V排＝V金，所以浮力：F浮＝ρ水gV排＝1.0×103kg/m3×20×10﹣6m3×10N/kg＝0.2N，故D错误．故选C．
（1）对天平的调节和使用的方法为“水平放置游码零，指针居中横梁平（衡）；左物右码轻放置，质量等于砝（码）游（码）和”．即天平测量物体质量前要调节横梁平衡，先将游码移至零刻度线；天平的调节原则是：左偏右调，右偏左调，先快后慢；（2）根据题意，读取石块质量m，石块体积V，用密度公式ρ＝，计算出石块的密度．(3) 金属块浸没在水中，所以V排＝V金，由F浮＝ρ水gV排求出金属块在量筒中受到水的浮力．
4、A
【解析】
原子是由原子核和核外电子组成的，所以原子比原子核大；原子核是由质子和中子组成的，所以原子核比质子大；而夸克则是比质子和电子更小的微粒，在这几种微粒中夸克是最小的．
故A正确.
5、B
【解析】
试题分析：A、根据光的折射现象：折射光线、入射光线和法线在同一平面内，折射光线、入射光线分居法线两侧，光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角，光由水或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角．而我们看到的水中的物体的像应该在真实物体的上方；
B、杠杆是一根在力的作用下，能绕固定点转动的硬棒，而动力臂小于阻力臂的杠杆是费力杠杆；
C、根据木材的密度和水的密度大小判断木筷放到水里的漂浮情况；
D、导体能导电，绝缘体不容易导电．
A、由于光的折射，筷子斜插在玻璃杯中时，看到的水面以下的部分都向上偏折，所以看到筷子好像从水面处折断了，本选择项的描述是正确的；
B、筷子在餐桌上使用时，动力臂小于阻力臂，所以是费力杠杆，本选择项的描述是错误的；
C、木材的密度小于水的密度，所以木筷放到水里，会飘浮在水面上，本选择项的描述是正确的；
D、木筷是绝缘体，所以接入电路，电流不能从筷子上流过，本选择项的描述是正确的；
考点：光的折射现象及其应用；杠杆的应用；物体的浮沉条件及其应用；绝缘体
点评：本题考查光的折射、杠杆、密度、导电性等知识，考查的知识点比较多，主要考查学生对所学物理知识的综合应用能力
6、D
【解析】
A．丝绸摩擦过的两根玻璃棒都带正电荷，相互靠近时同种电荷相互排斥，故A错误。
B．将毛皮摩擦过的橡胶棒接触验电器的金属球，橡胶棒上多余的电子转移到验电器的金属箔上，使箔片带同种电荷相互排斥而张开角，故B错误。
C．把导线接在一个小灯泡的两端，小灯泡被短路，灯泡不发光，故C错误。
D．图丁开关闭合后，金属线将灯泡短路，发现灯泡熄灭，由于短路输电线因电流过大而烧毁，故D正确。
7、B
【解析】
电路中电流过大，保险丝会熔断。
【详解】
（1）开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大．
（2）会导致用电器短路，会导致电流过大．
（3）会导致用电器的总功率过大，会导致电流过大．
（4）户外线短路，不会烧毁家庭电路中的保险丝．
故（2）（3）会引起保险丝熔断，选B。
8、B
【解析】
分子动理论的内容：物质是由分子组成的，分子在不停的做无规则运动，分子间有相互作用的引力和斥力；由此可知：
A．物质是由大量分子组成的，是分子运动论的内容，故A不符合题意；
B．做功和热传递都能改变物体的内能，不是分子运动论的内容，故B符合题意；
C．分子间的引力和斥力是同时存在的，大于平衡位置时表现为引力，小于平衡位置时表现为斥力，是分子运动论的内容，故C不符合题意；
D．组成物质的分子在做永不停息的无规运动，是分子运动论的内容，故D不符合题意。
9、A
【解析】
（1）光在同种、均匀、透明的介质中沿直线传播，光的直线传播形成的现象包括：小孔成像，影子的形成，日、月食的形成等；
（2）光在传播的过程中遇到物体表面传播方向发生改变，叫做光的发生反射，平面镜成像、水面成像等就是光的反射形成的；
（3）光在同一种不均匀的介质中或者从一种介质斜射入另一种介质时，光的传播方向会发生偏折，叫做光的折射，例如：海市蜃楼，凸透镜成像等都属于光的折射现象。
【详解】
A、影子是光的直线传播形成的，该选项说法正确；
B、小孔成像是光的直线传播形成的，该选项说法不正确；
C、海市蜃楼，是光在不均匀的空气中传播形成的，属于光的折射，该选项说法不正确；
D、来自玻璃幕墙刺眼的阳光，是光的镜面反射形成的，该选项说法不正确。
故选：A。
10、C
【解析】
动圈式话简的原理与发动机原理都是把动能转成电能，利用的是电磁感应规律；而扬声器的原理与电动机的原理是相同的，都是把电能转化为机械能，故C正确。
故选C.
二、多选题（本大题共3小题，共12分）
11、AD
【解析】
由电路图知道，只闭合S1时，灯泡、定值电阻R1与滑动变阻器串联，电压表测量灯泡两端的电压，电流表测量电路的电流；将滑动变阻器的滑片向右移动，则接入电路的电阻增大，电路的总电阻增大，由欧姆定律知道，电路电流减小，电流表示数变小；又因为灯丝电阻不随温度变化，所以灯泡两端的电压减小，即电压表示数变小，故A选项正确；
只闭合S1，将滑动变阻器的滑片向左移动，则接入电路的电阻减小，电路的总电阻减小，由欧姆定律知道，电路电流增大，由 知道，灯泡功率变大，灯泡变亮，故B选项错误；
若开关S1、S2、S3都闭合，则灯泡、定值电阻R1与滑动变阻器并联，电压表测量电源电压，将滑动变阻器的滑片向左移动，则接入电路的电阻减小，所在支路电流增大，总电流增大，由 知道，电路中的总功率变大，故C选项错误；
若开关S1、S2、S3都闭合，则灯泡、定值电阻R1与滑动变阻器并联，电压表测量电源电压，所以滑动变阻器的滑片的移动，不影响电压表，即电压表示数不变；由于R1所在支路的电压和电流都不受滑动变阻器的影响，所以消耗的功率也不变，故D选项正确。
12、AB
【解析】
A．双圆锥体是运动的，所以双圆锥体具有动能，故A正确；
B．双圆锥体从A端向B端运动，B端比A端高，所以双圆锥体所受重力做功，故B正确；
C．双圆锥体从A端向B端运动的过程中，重心越来越低，双圆锥体的质量没变，所以双圆锥体的重力势能增加，故C错误；
D．双圆锥体从A端向B端运动的过程中，没有说明它的运动状态如何，所以双圆锥体所受合力不一定为零，故D错误．
13、AC
【解析】
A．磁体周围存在磁场，磁场对放入其中的磁体都会产生力的作用，故A正确；
B．磁感线一种理想化的物理模型，实际上并不存在，磁场不是由磁感线组成的，故B错误；
C．导体中的负电荷在做定向移动时就会产生电流，电流的周围存在着磁场，故C正确；
D．导体在磁场中做切割磁感线运动时，导体中就会产生感应电流，如果不做切割磁感线运动，就不会产生感应电流，故D错误。
三、填空题（本大题共5小题，共10分）
14、 400
【解析】
由题意及图示可知，当力臂为OB时，力臂最长，此时最省力；连接OB，力F垂直于OB时，力臂最大，作用力最小，如图所示；
，
由勾股定理可得：，
由杠杆平衡条件得：，即：，则。
15、105 0.6 2.52×106 84％
【解析】
（1）)5月初电能表示数1432.7kW⋅h，由图可知6月初的示数1537.7kW⋅h，故小明家5月初至6月初消耗的电能为：W=1537.7kW⋅h−1432.7kW⋅h=105kW⋅h；
（2）电能表上标有“2500r/kW⋅h”，表示每消耗1kW⋅h的电能，电能表的转盘转2500转，电能表的转盘转250转时，电路消耗的电能：W=kW⋅h=0.1kW⋅h，用电器的总功率：P===0.6kW；
（3）水吸收的热量：Q吸=cm(t−t0)=4.2×103J/(kg⋅℃)×20kg×(50℃−20℃)=2.52×106J；消耗的电能：W=Pt=2000W×25×60s=3×106J，电热水器的热效率：η===84%．
16、20
【解析】
完全燃烧0.12m3的天然气放出的热量：
Q放＝Vq＝0.12m2×3.5×107J/m3＝4.2×106J；
这些热量完全被水吸收Q吸＝Q放＝4.2×106J；
由Q吸＝cm△t可得，水的质量：
。
17、1.68×106；0.12
【解析】
试题分析：（1）利用公式Q吸=cm△t计算出水吸收的热量；
（2）由题知，Q吸=Q放×10%，据此可求出天然气放出的热量，再由Q放=Vq的变形公式可求出求出烧开这壶水需要天然气的体积；
解：（1）在1标准大气压下，水沸腾时的温度是100℃，
水吸收的热量：
Q吸=cm△t=2.2×101J/（kg•℃）×50kg×（100℃﹣20℃）=1.68×107J．
（2）因为Q吸=Q放×10%，所以Q放===5.6×107J．
因为Q放=Vq，所以V===1.2m1．
故答案为1.68×107；1.2．
18、9 45
【解析】
由图知，闭合开关S时，只是R1的简单电路，电源电压：U=I1R1=0.3A×30Ω=9V；同时闭合S、S1时，R1、R2并联，电流表测干路电流，根据并联电路的电流特点，通过R2的电流I2=I-I1=0.5A-0.3A=0.2A，R2的电阻为：R2===45Ω．
四、计算题（本大题共3小题，共29分）
19、（1）1200J；（2）75%；（3）200N；（4）80W．
【解析】
滑轮组的动滑轮绕 2段绳；
（1）提水泥做的有用功：W有用＝Gh＝300N×4m＝1200J；
（2）由图乙读出20s内做的总功：W总＝1600J，
滑轮组的机械效率：η＝×100%＝×100%＝75%；
（3）拉力移动距离s＝2h＝2×4m＝8m，
拉力F＝＝＝200N；
（4）拉力的功率：P＝＝＝80W．
答：（1）提水泥做的有用功为1200J；
（2）机械效率为75%；
（3）拉力大小为200N；
（4）拉力的功率为80W．
20、 (1)600 km；(1) 4×105 N；(3)1×105 Pa．
【解析】
（1）根据得飞机在这1 h内水平飞行的路程为：
；
（1）飞机水平匀速飞行时，在竖直方向受力平衡，即升力与重力为一对平衡力，二力相等，所以升力为：
；
（3）飞机静止在水平地面时对地面的压力等于重力，所以压力为：
，
根据得飞机静止在水平地面时对地面的压强为：
．
点睛：重点考查了速度公式、压强公式的应用，除了公式的灵活运用，要理解飞机水平匀速飞行时，处于平衡状态，所以升力等于重力，静止在水平面上时，受力也平衡，对地面的压力等于重力．
21、9J 10J 5N
【解析】
(1)提升该物体做的有用功：
W有用=Gh=90N×0.1m=9J；
(2)由η=可得，拉力F所做的功：
W总===10J；
(3)因为W总= W有用+W额，
所以，克服木棒重力做的额外功：
W额= W总− W有用=10J−9J=1J，
因为OA=OC，B为OC的中点，所以OB=2OA；
所以,由相似三角形的知识可知,当物体上升0.1m时,B点(重心)将上升h′=0.2m；
不计摩擦和绳子重,由W额=G木h′可得木棒重力：
G木= ==5N.
五、作图题（本大题共2小题，共4分）
22、
【解析】
由于小磁针静止时，其右端为S极，左端为N极，根据磁极间的作用规律可知，螺线管的右端为S极，左端为N极．
外部磁感线由N指向S极；由安培定则可得电流由右侧流入，故具体如下图：
23、
【解析】
根据小磁针静止时的指向判断出通电螺线管的左端N极，右端为S极．根据安培定则，用右手握住螺线管，拇指伸直，指向N极，四指所指的方向就是电流的方向，所以电流从右边进入，电源的右边是正极，左边是负极，如图所：
六、实验探究题（本大题共3小题，共15分）
24、超过了天平的量程 610 9×101 偏小 将矿石浸没烧杯的水中并保持杠杆在水平位置平衡，记下弹簧秤示数F2
【解析】
(1)天平量程200g，矿石质量500g以上，超出了天平的量程；
(2)由图甲可知l1:l2=1:1，又知F1=2.1N，并且F1l1=Gl2，
所以，
矿石的质量，
(1) 由图1可知，量筒中液体与10mL刻度线相平，所以矿石的体积：100mL−10mL=70mL=70cm1，
矿石的密度：；
(4)用量筒往烧杯中加入水，量筒壁上沾有水，导致测量的矿石的体积偏大，由密度公式可知这样测出的矿石密度比实际值偏小；
拓展：B. 将矿石浸没在烧杯的水中，并保持杠杆在水平位置重新平衡，记下此时弹簧秤示数F2 ，第一次平衡时，有F1l1=Gl2 ，第二次平衡时，有F2l1=（G-F浮）l2，因为石块浸没在水中，所以排开水的体积等于石块的体积，联立两式的，可得：
．
25、 ③ ⑦ 断路 0.75 C ＞ 详见解析
【解析】
（1）由图1可知，变阻器滑片在最右端，要使其阻值最大，下面应接左边的接线柱，如图所示：
（2）由图2可知，电流表的示数为零，电压表的示数约等于电源电压，说明与电压表并联的灯泡发生了断路现象，即③⑦之间发生了断路；
（3）由图1知，灯泡的额定电压为2.5V，由图3可知，当U＝2.5V时，I＝0.3A，则灯泡的实际功率P＝UI＝2.5V×0.3A＝0.75W；
由图象可知，当灯泡两端电压最小时，变阻器的阻值最大，可知此时灯泡的最小电压是0.5V，变阻器两端的电压U滑＝3V-0.5V＝2.5V；此时电路中的电流为0.1A，则滑动变阻器的阻值R滑＝＝25Ω，所以滑动变阻器的规格是“25Ω，2A”，故C正确；
（4）滑动变阻器接入电路的阻值减小，此时灯泡的阻值变大，但电路中的电流变大，可知电路中的总电阻变小，所以变阻器减小的阻值大于灯泡增大的阻值，ΔR1＞ΔR2。
26、大小相等 虚 到平面镜距离
【解析】
（1）实验中选择两根完全一样的蜡烛，当蜡烛B与蜡烛A的像完全重合时，可以得到平面镜成的像与物体大小相等；
（2）虚像不能在光屏上承接，将光屏放到像的位置，无法直接在光屏上观察到像，说明所成的像是虚像；
（3）若将玻璃板和蜡烛下面的白纸换成方格纸进行实验，这种做法的优点是便于探究像和物到平面镜的距离关系．
