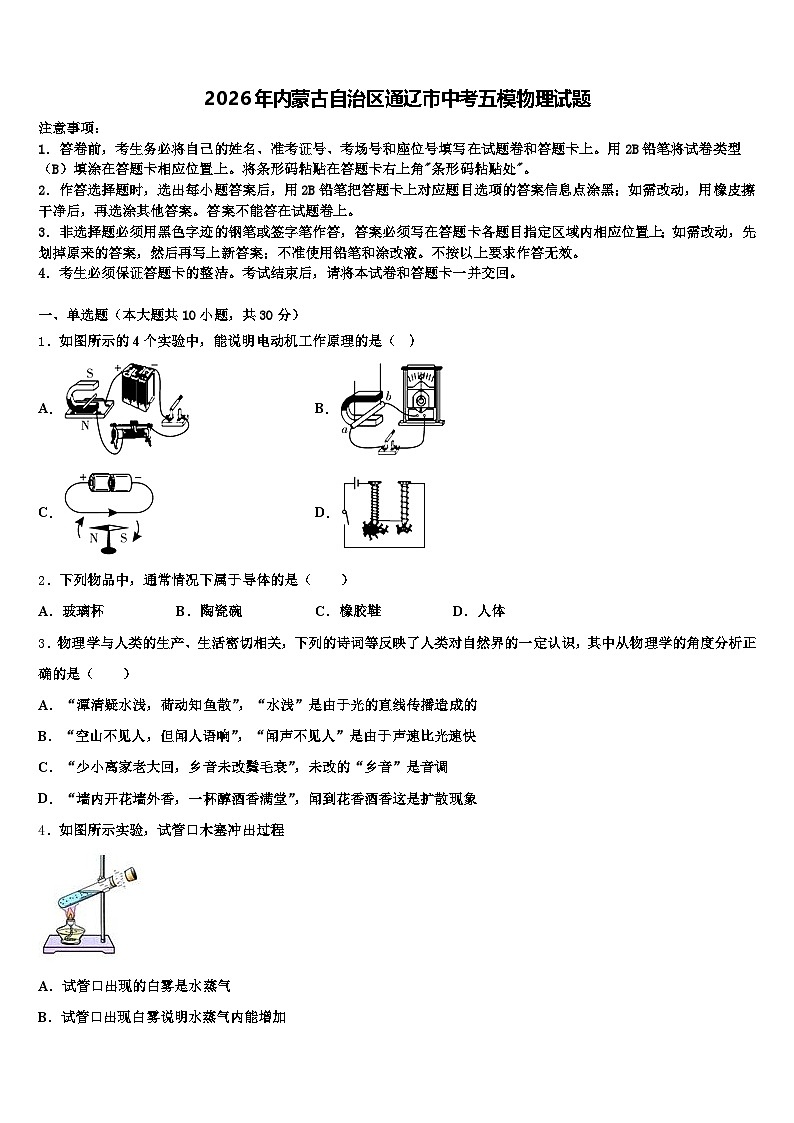

2026年内蒙古自治区通辽市中考五模物理试题（含答案解析）

这是一份2026年内蒙古自治区通辽市中考五模物理试题（含答案解析），共16页。试卷主要包含了考生必须保证答题卡的整洁，下列做法中符合安全用电要求的是，关于光现象，下列说法不正确的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．如图所示的4个实验中，能说明电动机工作原理的是（ ）
A．B．
C．D．
2．下列物品中，通常情况下属于导体的是（ ）
A．玻璃杯B．陶瓷碗C．橡胶鞋D．人体
3．物理学与人类的生产、生活密切相关，下列的诗词等反映了人类对自然界的一定认识，其中从物理学的角度分析正确的是（ ）
A．“潭清疑水浅，荷动知鱼散”，“水浅”是由于光的直线传播造成的
B．“空山不见人，但闻人语响”，“闻声不见人”是由于声速比光速快
C．“少小离家老大回，乡音未改鬓毛衰”，未改的“乡音”是音调
D．“墙内开花墙外香，一杯醇酒香满堂”，闻到花香酒香这是扩散现象
4．如图所示实验，试管口木塞冲出过程
A．试管口出现的白雾是水蒸气
B．试管口出现白雾说明水蒸气内能增加
C．能量转化情况与内燃机压缩冲程相同
D．水蒸气对木塞做功，水蒸气的内能减少

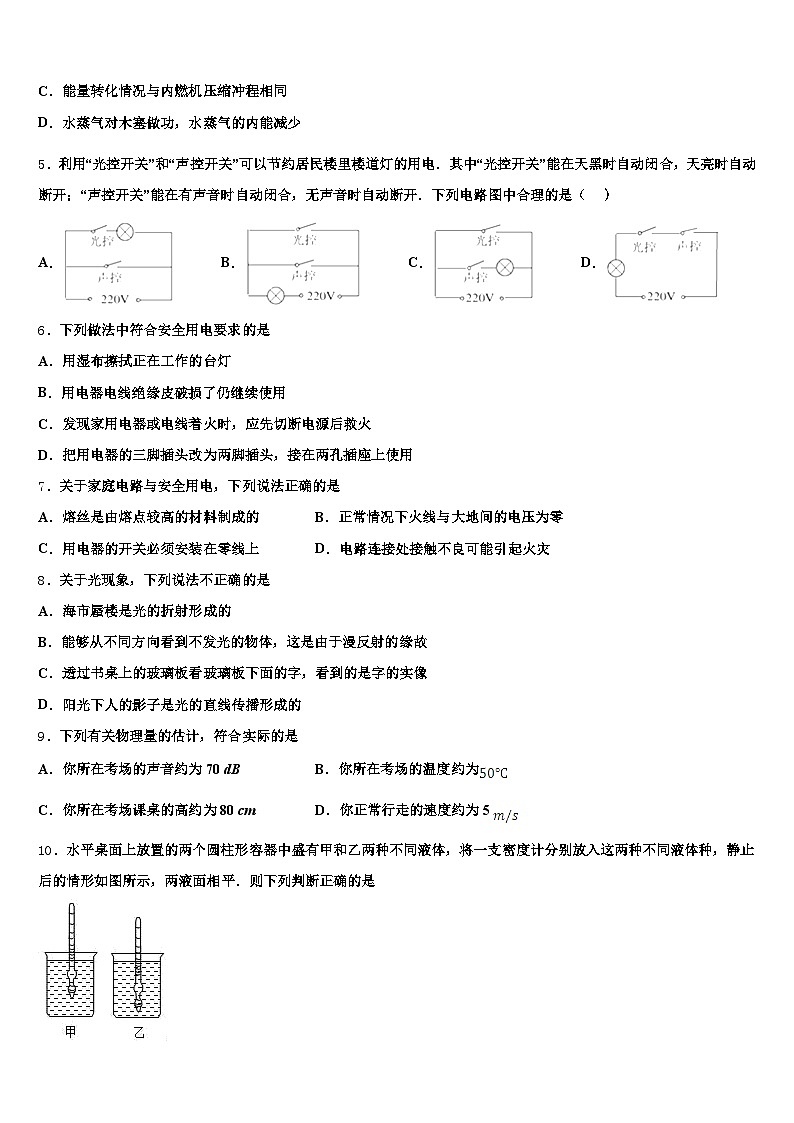

5．利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电．其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开．下列电路图中合理的是（ ）
A． B． C． D．
6．下列做法中符合安全用电要求的是
A．用湿布擦拭正在工作的台灯
B．用电器电线绝缘皮破损了仍继续使用
C．发现家用电器或电线着火时，应先切断电源后救火
D．把用电器的三脚插头改为两脚插头，接在两孔插座上使用
7．关于家庭电路与安全用电，下列说法正确的是
A．熔丝是由熔点较高的材料制成的B．正常情况下火线与大地间的电压为零
C．用电器的开关必须安装在零线上D．电路连接处接触不良可能引起火灾
8．关于光现象，下列说法不正确的是
A．海市蜃楼是光的折射形成的
B．能够从不同方向看到不发光的物体，这是由于漫反射的缘故
C．透过书桌上的玻璃板看玻璃板下面的字，看到的是字的实像
D．阳光下人的影子是光的直线传播形成的
9．下列有关物理量的估计，符合实际的是
A．你所在考场的声音约为70 dBB．你所在考场的温度约为
C．你所在考场课桌的高约为80 cmD．你正常行走的速度约为5
10．水平桌面上放置的两个圆柱形容器中盛有甲和乙两种不同液体，将一支密度计分别放入这两种不同液体种，静止后的情形如图所示，两液面相平．则下列判断正确的是

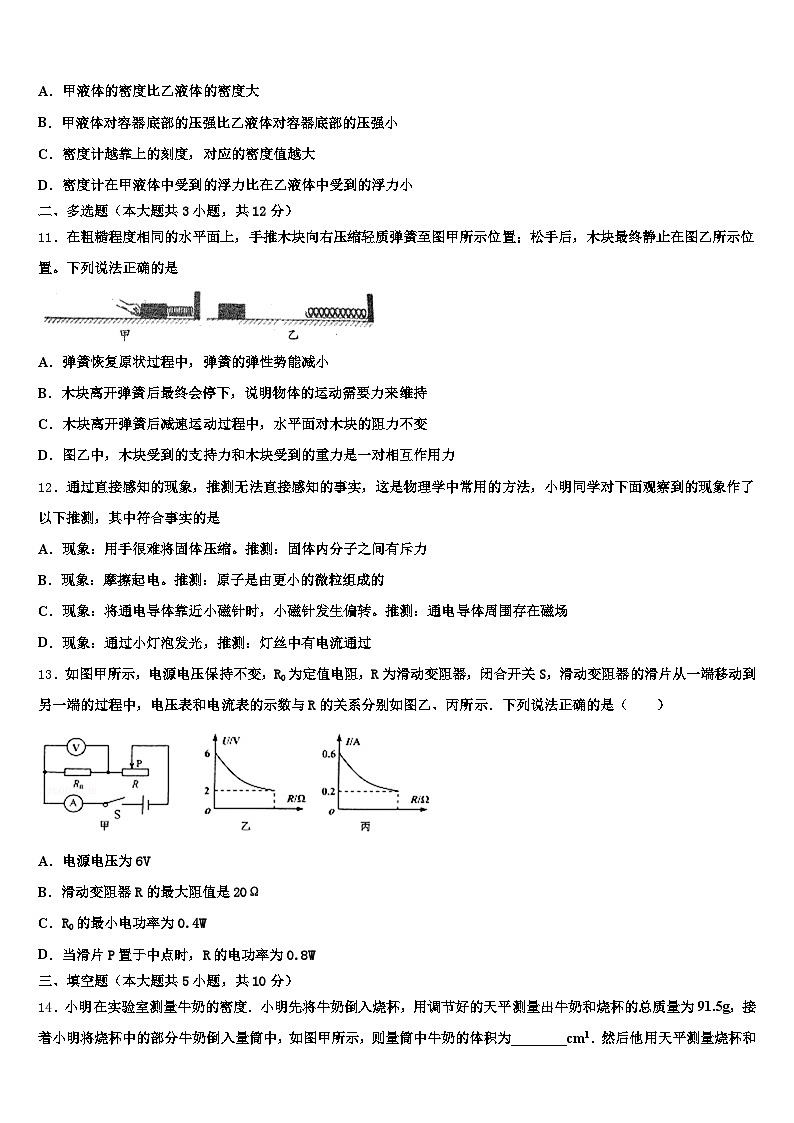

A．甲液体的密度比乙液体的密度大
B．甲液体对容器底部的压强比乙液体对容器底部的压强小
C．密度计越靠上的刻度，对应的密度值越大
D．密度计在甲液体中受到的浮力比在乙液体中受到的浮力小
二、多选题（本大题共3小题，共12分）
11．在粗糙程度相同的水平面上，手推木块向右压缩轻质弹簧至图甲所示位置；松手后，木块最终静止在图乙所示位置。下列说法正确的是
A．弹簧恢复原状过程中，弹簧的弹性势能减小
B．木块离开弹簧后最终会停下，说明物体的运动需要力来维持
C．木块离开弹簧后减速运动过程中，水平面对木块的阻力不变
D．图乙中，木块受到的支持力和木块受到的重力是一对相互作用力
12．通过直接感知的现象，推测无法直接感知的事实，这是物理学中常用的方法，小明同学对下面观察到的现象作了以下推测，其中符合事实的是
A．现象：用手很难将固体压缩。推测：固体内分子之间有斥力
B．现象：摩擦起电。推测：原子是由更小的微粒组成的
C．现象：将通电导体靠近小磁针时，小磁针发生偏转。推测：通电导体周围存在磁场
D．现象：通过小灯泡发光，推测：灯丝中有电流通过
13．如图甲所示，电源电压保持不变，R0为定值电阻，R为滑动变阻器，闭合开关S，滑动变阻器的滑片从一端移动到另一端的过程中，电压表和电流表的示数与R的关系分别如图乙、丙所示．下列说法正确的是（ ）
A．电源电压为6V
B．滑动变阻器R的最大阻值是20Ω
C．R0的最小电功率为0.4W
D．当滑片P置于中点时，R的电功率为0.8W
三、填空题（本大题共5小题，共10分）
14．小明在实验室测量牛奶的密度．小明先将牛奶倒入烧杯，用调节好的天平测量出牛奶和烧杯的总质量为91.5g，接着小明将烧杯中的部分牛奶倒入量筒中，如图甲所示，则量筒中牛奶的体积为________cm1．然后他用天平测量烧杯和剩余牛奶的总质量，天平平衡时的情景如图乙所示，则烧杯和剩余牛奶的总质量为________g．请你根据以上实验数据计算出牛奶的密度为________kg/m1．
15．某品牌空调器使用的是新型制冷剂R600a是一种对臭氧层破坏较小、极容易汽化又容易液化的物质，它在室内汽化时吸热，在室外液化时_______．压缩机通过使制冷剂不断发生液化和汽化，将室内的内能搬至室外，制冷剂在室外液化的方式是__________（选填“降低温度”或“压缩体积”）．
16．校园的公布栏上张贴了这样一则公告：由于气候较冷，各班早上暂停拖地．这样做的目的是防止水发生_____（填物态变化），避免使同学们摔倒受伤．小林在家打开冰箱门，发现冷冻室的侧壁上有很多霜，这是水蒸气_____（填物态变化）形成的，这个过程中水蒸气_____（吸收/放出）热量．
17．一台单缸4冲程柴油机飞轮的转速是1800r/min，则此柴油机每秒做功______次．
18．如图所示是我国发射的中国首辆月球车“玉兔”号的图片，它是迄今为止人类所发射的工作时间最长的月球机器人。“玉兔”号月球车是通过__________向地球传递信息的，当月球车静止在月球表面上时，它相对于地球是________________的，月球车的太阳能电池帆板能量转化是__________。
四、计算题（本大题共3小题，共29分）
19．如图是某电热饮水机内部的电路原理图，如表是其说明书上收集到的数据。该电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制），其内部有一个热水箱，热水箱中的水温达到90℃时，温控开关S0就会自动断开，停止加热进入保温状态；当水温降至60℃时，温控开关S0又会自动闭合重新加热。求：
电热饮水机加热时电流的大小；当热水箱里装满水时（按2L计算），水的质量为多少？（提示：1L＝1×10﹣3m3；ρ水＝1.0×103kg/m3）当热水箱里温度降至60℃时，温控开关自动闭合重新加热700s至90℃这一过程中，水吸收的热量是多少？消耗的电能是多少？[c水＝4.2×103J/（kg•℃）]结合第（3）问的计算结果，请简述水吸收的热量和消耗的电能不相等的原因；正常加热时R1的电阻值是多少？
20．某简易电吹风简化电路如图所示，其主要技术参数如下表，在家庭电路使用中：
（1）当电吹风吹冷风时，通过电动机的电流多大？若电动机电阻R1为1Ω，则40s内电流通过电动机产生的热量是多少焦？
（2）当电吹风吹热风时，电热丝R2的电功率是多少瓦？电热丝R2的电阻值是多少欧？
21．某电饭锅铭牌如图甲所示，图乙是其原理示意图，某天，善于探究的小腾突发奇想，将电饭锅内的两根电热丝改装为如图丙所示的连接方式，
通过计算，分析R1和R2的阻值各是多少？求改装后，电饭锅的高温档和保温档的功率各是多大？
五、作图题（本大题共2小题，共4分）
22．如图所示，硬质杠杆AOB上挂一重物G，O为支点，请你在杠杆AOB上作出使重物在图示位置静止时的最小力F及力臂L；
23．如图 所示，物体 A 与平板小车一起在水平桌面上向右匀速运动，当小车突然减速时，画出木块的受力示意图。
六、实验探究题（本大题共3小题，共15分）
24．在“用天平和量筒测量盐水密度”的实验中：
将天平放在水平桌面上，把游码移至标尺左端0刻度线处，发现指针指在分度盘的左侧，应将平衡螺母向____调，使天平横梁平衡．用天平测出空烧杯的质量为10g，在烧杯中倒入适量的盐水，测出烧杯和盐水的总质量如图甲所示，则盐水的质量是_____g．再将烧杯中的盐水全部倒入量筒中，如图乙所示，盐水的密度为________kg/m1．小聪同学在实验中先测出空烧杯的质量m1，倒入盐水后测出其总质量m2．在将盐水倒入量筒的过程中，发现由于盐水较多，无法全部倒完，他及时停止了操作．同组同学讨论后认为仍可继续完成实验，于是小聪读出此时量筒中盐水的体积V，又加了一个步骤，顺利得出了盐水的密度．你认为增加的步骤是：__________________________，请帮小聪写出计算盐水密度的表达式ρ=________________．
25．小明用两个完全相同的蜡烛A和B，在水平桌面上探究平面镜成像的特点．
小明采用透明玻璃板代替平面镜，点燃蜡烛A后，小明发现镜中出现如图甲所示的现象，出现这一现象的原因是________．改进实验后，如图乙所示，移动蜡烛B，使它与蜡烛A的像完全重合，这样做的目的除了能确定蜡烛A经平面镜所成像的位置，同时还能比较____关系．小明想验证平面镜所成的像是虚像，接下来的操作是：移去蜡烛B，在B的位置竖直放置一张白卡片，_________（选填“透过玻璃”或“直接”）观察白卡片上有无蜡烛A的像．用木板紧贴玻璃板背面，挡住玻璃板后的光，从A侧向玻璃板看去，人眼____（选填“能”或“不能”）看见蜡烛A的像．小明想要研究像与物左右位置的关系，做了四个模型，如丙图所示，并把它们分别面对玻璃直立在桌面上，其中能够达到实验目的是______． 多次改变蜡烛A的位置，用笔在白纸上记录平面镜及蜡烛A和蜡烛B的位置，并画出蜡烛A和对应蜡烛B位置的连线，每次用刻度尺分别测出两个蜡烛位置到镜面的距离，这一步操作目的是为了找到___的关系．
26．某科技小组同学发现实验室有一只标有“XkΩ”的电阻（X为模糊不清的一个数字），为了测出这只电阻的阻值，他们进行了如下探究：
（1）首先设计的实验电路如图1所示，使用的器材有：两节新干电池、待测电阻RX、电压表V （0〜3V、0〜15V量程）、电流表A（0〜0.6A、0〜3A量程）、滑动变阻器（标有“50Ω 1A”）、开关、导线若干．实验后发现，该方案无法测出电阻Rx的值，其主要原因是____．
（2）小李设计的电路图如图2所示，其中定值电阻R0=2kΩ．他连接电路后，闭合S1，断开S2，想先测出电源电压，但读出电压表示数U=2V，与两节干电池能提供的电压相差很大．老师告诉他，电压表相当于一个能显示自身两端电压的定值电阻．则根据小李的测量数据和电源电压（取3V），可估算出电压表自身的电阻为____Ω．
（3）小组其他同学设计的实验电路如图所示，在电源电压恒定且已测出的条件下，能先测出电压表自身电阻后，再测出Rx阻值的电路是____．
（4）他们选择正确方案测出Rx的阻值后，又有同学提出，应该通过多次测量求平均值来减小误差．在正确方案的基础上，通过下列操作，能实现多次测量Rx阻值的是____．
A．改变电源电压
B．将R0换成50Ω的定值电阻
C．将电压表换成“0〜0.6A”的电流表
参考答案
一、单选题（本大题共10小题，共30分）
1、A
【解析】
电动机工作原理是通电导体在磁场中受力而运动，正确A；B是电磁感应，是发电机的原理；C是奥斯特实验，说明了电生磁；D是电磁铁的强弱与线圈的匝数有关的实验．正确A．
2、D
【解析】
常见的导体包括：人体、大地、各种金属、石墨、酸碱盐的溶液等．选项中，只有人体容易导电是导体，玻璃杯、陶瓷碗、橡胶鞋都是绝缘体，故ABC不符合题意，D符合题意．
3、D
【解析】
A、潭清疑水浅，是由于光从水中斜射入空气中，在水面处发生光的折射而产生的现象，故错误；
B、声波遇到障碍物或小孔后继续传播的现象叫做波的衍射，空山不见人，但闻人语响是声波的衍射现象，不是由于声速比光速快，故错误；
C、古诗少小离家老大回，乡音未改鬓毛衰中的乡音未改是指声音的音色未变，故错误；
D、墙内开花墙外香，一杯醇酒香满堂，闻到花和酒的香味，是扩散现象，说明了分子在不停地做无规则运动，故正确。
4、D
【解析】
A．试管口的“白雾”是水沸腾产生的水蒸气液化成的小水滴，故A错误；
B．水蒸气对木塞做功，内能减少，温度降低，水蒸气液化成小水滴，出现白雾，故B错误；
C．在此过程中，水蒸气的内能转化为软木塞的机械能，与热机的做功冲程能量转化相同，故C错误；
D．在软木塞被冲出试管口的过程中，水蒸气的内能转化为软木塞的机械能，所以水蒸气的内能减少，故D正确．
5、D
【解析】根据题意，声光控开关控制楼道灯，应在天黑时、有声音亮，而无声音灭，白天无论是否有声音灯不工作，则两个开关应串联，控制电灯。
A图，声控开关与灯并联，闭合时造成短路，不正确；
B图，两开关并联，控制电灯，任一开关闭合，灯都亮，不正确；
C图，光控开关与灯并联，闭合时造成短路，不正确；
D图，两开关闭合后，控制灯，只有两开关都闭合灯才会亮，故D正确。
选D。
点睛：重点是串联的特点，当开关串联时，只有所有的开关都闭合，电路接通，任一开关断开时，电路为断路。
6、C
【解析】
A．生活中的水是导体，用用湿布擦拭正在工作的台灯易造成触电，故不符合安全用电要求；
B．电线的绝缘皮破损时应及时更换，否则容易发生触电事故，故不符合安全用电要求；
C．家用电器失火，导线的绝缘皮烧坏，用电器漏电，如果用水救火，水是导体，人间接 接触火线，发生单相触电事故，故符合安全用电要求；
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故不符合安全用电要求．
7、D
【解析】
A. 熔丝是由电阻率大、熔点较低的材料制成的，这样电路中电流过大时才能及时熔断，从而保护电路．故A错误．
B. 正常情况下火线与大地间的电压为220V．故B错误．
C. 为避免发生触电，用电器的开关必须安装在火线上．故C错误．
D. 若电路连接处接触不良，会导致连接处电阻较大．由Q=I2Rt可知，当电路中电流稍大时，会在接触不良的连接处产生过多的热量，容易引起火灾．故D正确．
8、C
【解析】
A. “海市蜃楼”是一种由于光的折射产生的现象，是由于光在密度不均匀的物质中传播时，发生折射而引起的；故A正确；
B. 由于漫反射使我们能从不同的地方看到本身不发光的物体，故B正确；
C. 光通过玻璃板会发生折射，会形成虚像．所以看到的是字的虚像，故C叙述错误;
D. 光在同种均匀介质中沿直线传播，沿直线传播的光照到不透明的物体上，被物体挡住，在物体后面光线照不到的地方形成影子．故D正确．
9、C
【解析】
A. 70dB影响同学们的考试，因此所在考场的声音不能超过70dB，约为30∼40dB，故A错误；B. 夏天所在考场的温度约为34℃左右，冬天约为20℃左右，不可能达到40℃，故B错误；C. 考场课桌内的高约为80cm，故C正确；D. 成人正常行走的速度约为1.2m/s，故D错误．故选C.
10、A
【解析】
AD、同一支密度计放在甲、乙两种液体中都漂浮，则，即：密度计在甲、乙两种液体中受到的浮力都等于密度计的重力G，故D错误；
由图知密度计排开液体的体积，且，根据可得，则，故A正确；
B、由图可知两液体液面相平，，甲液体对容器底部的压强比乙液体对容器底部的压强大，故B错误；
C、密度计浸入液体的深度越小，说明液体的密度越大，即密度计越靠近上方的刻度，其相应的密度数值越小，故C错误．
二、多选题（本大题共3小题，共12分）
11、AC
【解析】
A、弹簧恢复原状过程中，弹簧的形变逐渐减小，则弹簧的弹性势能逐渐变小，故A正确；
B、木块最终停下来，是因为摩擦力改变了木块的运动状态，说明力可以改变物体的运动状态，而不是物体的运动需要力来维持，故B错误；
C、木块离开弹簧后，木块对水平地面的压力和接触面的粗糙程度没有变，则木块受到的摩擦力（阻力）不变，故C正确；
D、因为物体在水平面上，所以木块受到的支持力和木块受到的重力大小相等，且两个力作用在同一直线上、方向相反、都作用在木块上，所以两个力是一对平衡力，故D错误。
12、ABCD
【解析】
A．因为分子间存在斥力，所以固体很难被压缩，推测正确，符合事实；
B．摩擦起电是电子的转移，通过摩擦起电现象可以推测出原子是由更小的微粒组成的，符合事实；
C．将通电导体靠近小磁针时，小磁针发生偏转，说明通电导体周围存在磁场，符合事实；
D．灯泡在有电流通过时能够发光，所以由灯泡能够发光可以推测出电路中有电流通过，符合事实。
13、ABC
【解析】
由电路图可知，R与R0串联，电压表测R0两端的电压，电流表测电路中的电流．
（1）根据电压表和电流表的示数与R的关系，可得滑片在最大值和最小值处电压表和电流表的示数，由串联电路特点和欧姆定律可得电源电压；
（2）计算R0的阻值和滑动变阻器的最大阻值；
（3）根据图象得出的最小电压和电流，利用电功率公式计算此时R0的最小功率；
（4）当滑片P置于中点时，由串联电路特点和欧姆定律求出电路中电流，由P=I2R即可求出滑动变阻器的功率．
【详解】
由电路图可知，R与串联，电压表测两端的电压，电流表测电路中的电流．
A、由图甲、乙可知，当时，即只有连入电路中时，电压表示数最大为6V，即电源电压，故A正确；
B、由图丙知，当时，电路中电流：，由欧姆定律可得的阻值：
；
由乙图知，当滑动变阻器连入阻值最大时，电压表示数为2V，即，此时电路中电流最小，由丙图可知：；由串联电路特点和欧姆定律可得，此时滑动变阻器两端电压：，由欧姆定律可得滑动变阻器的最大阻值：；故B正确；
C、的最小功率：，故C正确；
D、当滑片P置于中点时，电路中的电流：，
此时R的功率：，故D错误．
故选ABC．
重点是串联电路的特点、欧姆定律的应用以及电功率公式的应用，从图象中获取滑动变阻器接入电路中的电阻与对应的电流、电压表的示数是关键．
三、填空题（本大题共5小题，共10分）
14、10 62 1.05×101
【解析】
图甲中量筒的示数为10cm1，图乙中天平的示数为50g+10g+2g＝62g，牛奶的密度ρ＝＝＝1.05g/cm1＝1.05×101kg/m1．
15、放热 压缩体积
【解析】
空调器制冷时，液态的制冷剂R600a经毛细管进入蒸发器（室内机）汽化成气体，吸热；在压缩机中将气态的R600a压缩体积而液化为的液态R600a，并经冷凝器毛细管放热，将室内的热搬到室外．
16、凝固；凝华；放出
【解析】
在较冷的早上拖地后，地面上的水会出现凝固现象，变成固态的冰，所以，暂停拖地可以防止水发生凝固，避免使同学们摔倒受伤；冰箱中冷冻室侧壁上的霜是由水蒸气遇到很低的温度直接变成固态的冰形成的，即发生了凝华现象，此过程中水蒸气需要放出热量；夜晚气温骤降，则室内温度高于室外的温度，室内空气中的水蒸气遇到很冷的玻璃，会凝华成小冰晶附着在玻璃的内侧形成冰花；当他走到室外时，由于室外温度较低，眼镜片的温度高于室外空气中水蒸气的温度，则水蒸气不能放热液化，所以，眼镜上不会蒙上一层水雾．
17、15
【解析】
柴油机一个工作循环，飞轮转两周，完成四个冲程，对外做功一次，1s内该柴油机飞轮转=30r，完成15个工作循环，对外做功15次．
18、电磁波 运动 太阳能转化成电能
【解析】
电磁波可以在真空中传播，月球车向地球是通过电磁波传递信息的，当月球车静止在月球表面上时，月球是不停的绕地球转动的，所以它相对于地球也是运动的，月球车的太阳能电池帆板能量转化是将太阳辐射产生的太阳能转化为电能，以供应月球车使用。
四、计算题（本大题共3小题，共29分）
19、（1）2A；（2）2kg；（3）2.52×105J， 3.08×105J；（4）水吸收的热量和消耗的电能不相等的原因是有热散失；（5）121Ω．
【解析】
解答：（1）由P＝UI可得，电热饮水机加热时电流的大小：I＝ ＝＝2A；（2）水的体积：V＝2L＝2×10-3m3，由ρ＝ 可得，水的质量：
m＝ρV＝1.0×103kg/m3×2×10-3m3＝2kg；（3）水吸收的热量：
Q吸＝cm（t-t0）＝4.2×103J/（kg•℃）×2kg×（90℃-60℃）＝2.52×105J，由P＝ 可得，消耗的电能：W＝Pt′＝440W×700s＝3.08×105J；（4）由上面的计算可知，W>Q吸，因为有热散失；（5）由题意可知，开关S闭合、S0断开时，电路为R2的简单电路，电饮水机处于保温状态；开关S、S0闭合时，R1与R2并联，电饮水机处于加热状态，因电路中总功率等于各用电器功率之和，所以，R1的电功率：P1＝P加热-P保温＝440W-40W＝400W，由P＝可知，正常加热时R1的电阻值：R1＝＝＝121Ω．
20、（1）10J；（2）55Ω
【解析】
（1）由题意知：当吹冷风时，只有电动机工作，其功率为P1=110W，电压为U=220V，R1=1Ω，则通过电动机的电流：
；
在时间t=40s内电流通过电动机产生的热量：
Q1=I12R1t=（0.5A）2×1Ω×40s=10J．
（2）由题意知：当电吹风吹热风时，电动机和电热丝并联接入电路，总功率P=990W，则电热丝R2的电功率：
P2=P－P1=990W－110W=880W，
电热丝R2的电阻值：
．
21、（1）44Ω；440Ω；（2）1100W ；100W
【解析】
（1）图乙中，闭合S，只有R2工作，为保温状态，R2的阻值：R2==440Ω；
再闭合S0，R1与R2并联，为高温状态，R1的功率：P1=P高-P保=1210W-110W=1100W；R1的阻值：R1==44Ω；
（2）图丙中，闭合S，R1与R2串联，为保温状态，再闭合S0，R2短接，只有R1工作，为高温档，R1=44Ω，R,2=440Ω，高温档的功率：P高==1100W；保温档的功率：P保==100W。
答：（1）R1和R2的阻值各是44Ω，440Ω；
（2）求改装后，电饭锅的高温档和保温档的功率各是1100W，100W。
五、作图题（本大题共2小题，共4分）
22、
【解析】
根据杠杆平衡条件，动力臂越长越省力，力的作用点确定，从支点到动力作用点的距离便为最长的力臂；图中O为支点，要使杠杆平衡且动力最小，就应该让力F作用在A点，OA是最长的力臂，则力F应与OA垂直且向上．如图所示：
23、
【解析】
原来物体A与平板小车一起在水平桌面上向右匀速运动，当小车突然减速，由于惯性木块保持原来的速度继续运动，木块相对于平板向右滑动，受到水平向左的摩擦力,同时木块受竖直向下的重力G、平板对它竖直向上支持力F的作用，这两个力是一对平衡力，三个力的作用点都在物块的重心上，如图所示：
六、实验探究题（本大题共3小题，共15分）
24、右 12 1.07×101 用天平称出烧杯和剩余盐水的质量m1 ρ=（m2-m1）/V
【解析】
（1）指针偏向分度盘的哪一侧，就应将平衡螺母向相反的方向来调节，使天平横梁平衡；
（2）空烧杯的质量为10g，烧杯和盐水的总质量为62g，则盐水的质量是12g，由量筒的示数可知，盐水的体积为10cm1，盐水的密度为1.07×101 kg/m1；
（1）他增加的步骤是：用天平称出烧杯和剩余盐水的质量m1，所以密度公式为ρ=（m2-m1）/V．
25、光在玻璃板的两个面分别成像（玻璃板过厚） 像与物的大小 直接 能 B 像和物到镜面距离
【解析】
（1）由甲图知道，点燃蜡烛后，发现镜中出现了蜡烛A两个不重合的像，出现这一现象的原因是玻璃板太厚，因为两个反射面成像距离比较远，而实验时会出现明显的两个像；
（2）如图乙移动蜡烛B，使它与蜡烛A的像完全重合，即拿另外一支相同的蜡烛与竖立在玻璃板前面点燃的蜡烛的像能完全重合，这样可以能确定蜡烛A经平面镜所成像的位置，同时还能比较蜡烛成的像和蜡烛大小关系；
（3）由于实像能用光屏承接，虚像不能用光屏承接，所以，当移去蜡烛B，在B的位置竖直放置一张白卡片，卡片上是看不到蜡烛A的像的，由此说明平面镜成的是虚像；
（4）平面镜成的像是光的反射形成的，蜡烛发出的光线经玻璃板反射，被人眼接收，才能看到像，所以用木板紧贴玻璃板背面，挡不住玻璃板反射光，所以，人眼在玻璃板前仍能看见棋子A的像；
（5）由图知道，四个模型分别为字母A、C、T、V，即只有C左右不同，而A、T、V，左右相同，所以当小明把四个模型分别面对玻璃板直立在桌面上，用模型A、T、V不能达到实验目的，只有字母C左右不同，能够达到实验目的；
（6）用铅笔画出平面镜及蜡烛A和蜡烛B的位置，并画出蜡烛A和蜡烛B位置的连线，并每次用刻度尺分别测出两个蜡烛位置到镜面的距离，这样可以发现两蜡烛到镜面的距离，便于找到像和物到镜面距离的关系．
26、电流太小，无法用电流表直接测出4CA
【解析】
（1）实验室有一只标有“XkΩ”的电阻，即电阻为几千欧姆，电源电压为3V，由欧姆定律，（若为1千欧姆）通过其的最大电流为0.003A，远小于电流表小量程的分度值为0.02A，无法用电流表直接测出；
（2）闭合S1，断开S2，电压表与定值电阻串联，电压表示数U=2V，定值电阻电压为3V﹣2V=1V，电压表示数为定值电阻电压的=2倍，根据分压原理，可估算出电压表自身的电阻为2×2kΩ=4kΩ；
（3）A选项中，开关向左打若能测量出待测电阻电压，则开关向右打时，电流从电压表负接线柱流入，无法测量定值电阻的电压；
B选项中，根据并联电路各支路互不影响，开关断开与闭合时，电压表示数不变，无法测待测电阻的电压；
C选项中，开关向上打和向下打，待测电阻和定值电阻分别与电压表串联，电压表示数分别为UX、U1，由串联电路电压的规律可分别求出两电阻的电压为：UX=U﹣U1，U0=U﹣U2，
根据分压原理有：=﹣﹣﹣﹣﹣①
=﹣﹣﹣﹣﹣﹣②，
因U、U1、U2、R0为已知量，由①②可求出待测电阻；C可行；
D选项中，只能测量出待测电阻与串联时的电压，不可行；
（4）对上面的C方案，
A．若改变电源电压，则可得出不同的电压值，由①②可得出几组电阻值，可取平均值减小误差；可行；
B．将R0换成50Ω的定值电阻，由①②只能测量出一个电阻值，不可行；
C．将电压表换成“0〜0.6A”的电流表，因电源电压已知，S2打到上端时，也只能测量出一个电流值，求出一个电阻值，不可行；故A正确。
水桶容量
20L
热水箱容量
2L
额定电压
220V
加热时的功率
440W
保温时的功率
40W
额定电压
220V
额定功率
热风时：990W
冷风时：110W
