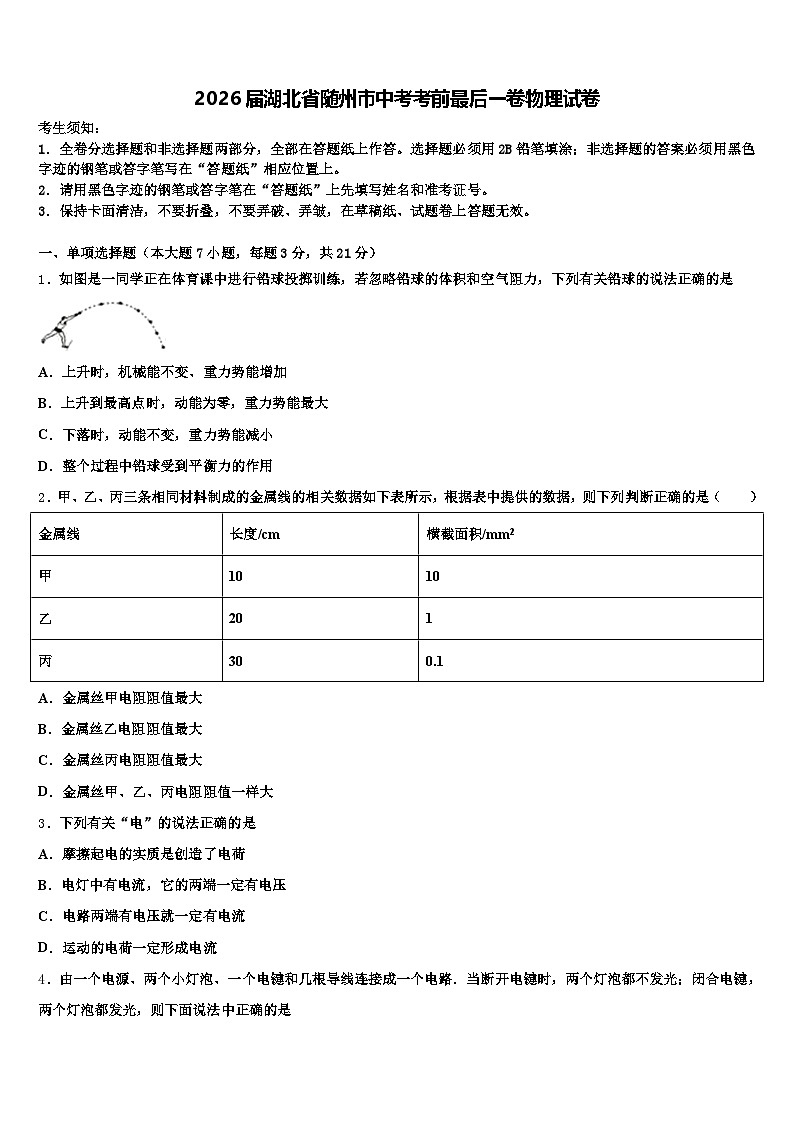

一、单项选择题（本大题7小题，每题3分，共21分）
1．如图是一同学正在体育课中进行铅球投掷训练，若忽略铅球的体积和空气阻力，下列有关铅球的说法正确的是
A．上升时，机械能不变、重力势能增加
B．上升到最髙点时，动能为零，重力势能最大
C．下落时，动能不变，重力势能减小
D．整个过程中铅球受到平衡力的作用
2．甲、乙、丙三条相同材料制成的金属线的相关数据如下表所示，根据表中提供的数据，则下列判断正确的是（ ）
A．金属丝甲电阻阻值最大
B．金属丝乙电阻阻值最大
C．金属丝丙电阻阻值最大
D．金属丝甲、乙、丙电阻阻值一样大
3．下列有关“电”的说法正确的是
A．摩擦起电的实质是创造了电荷
B．电灯中有电流，它的两端一定有电压
C．电路两端有电压就一定有电流
D．运动的电荷一定形成电流
4．由一个电源、两个小灯泡、一个电键和几根导线连接成一个电路．当断开电键时，两个灯泡都不发光；闭合电键，两个灯泡都发光，则下面说法中正确的是
A．两灯泡一定是串联连接B．两灯泡一定是并联连接
C．以上两种情况都有可能D．以上都不对
5．如图所示的图象中，描述的是同一种运动形式的是（ ）
A．A与BB．A与CC．C与DD．B与C
6．制造钢铁零件时，可以把零件放入含碳的渗碳剂中，使碳分子渗入零件的表面层，增加零件表面的硬度，这种渗入现象说明
A．分子可以分成更小的微粒
B．分子是运动的
C．分子间有斥力
D．分子间有引力
7．在清澈的水池边的人看到池底变浅了，在图中能正确描述光的传播路径的光路图是
A．B．
C．D．
二、填空题（本大题7小题，共21分）
8．中国改装的“瓦良格”号航空母舰出海试航，当航母在平静的水面航行时，它所受的浮力__它的总重力（选填“大于”、“等于”或“小于”）．当航空母舰上舰载飞机起飞后，它排开水的体积__（选填“增大”、“减小”或“不变”）．
9．越来越多的人习惯利用手机拍照，手机上的摄像头相当于一个_____________透镜．图中的自拍杆与直接拿手机自拍相比，利用自拍杆可以_____________物距，减小人像的大小，从而_____________取景范围，取得更好的拍摄效果．（均选填“增大，，或“减小”）

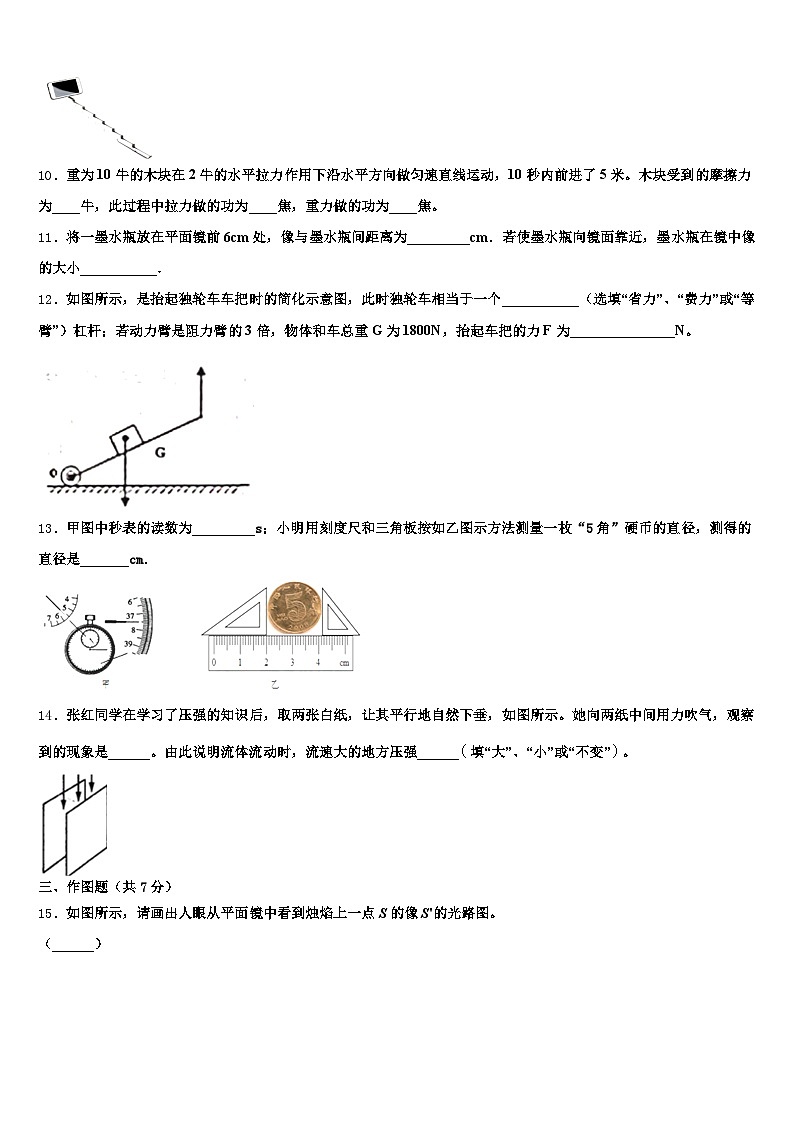

10．重为10牛的木块在2牛的水平拉力作用下沿水平方向做匀速直线运动，10秒内前进了5米。木块受到的摩擦力为____牛，此过程中拉力做的功为____焦，重力做的功为____焦。
11．将一墨水瓶放在平面镜前6cm处，像与墨水瓶间距离为_________cm．若使墨水瓶向镜面靠近，墨水瓶在镜中像的大小___________．
12．如图所示，是抬起独轮车车把时的简化示意图，此时独轮车相当于一个___________（选填“省力”、“费力”或“等臂”）杠杆；若动力臂是阻力臂的3倍，物体和车总重G为1800N，抬起车把的力F为_______________N。
13．甲图中秒表的读数为_________s；小明用刻度尺和三角板按如乙图示方法测量一枚“5角”硬币的直径，测得的直径是_______cm．
14．张红同学在学习了压强的知识后，取两张白纸，让其平行地自然下垂，如图所示。她向两纸中间用力吹气，观察到的现象是______。由此说明流体流动时，流速大的地方压强______填“大”、“小”或“不变”。
三、作图题（共7分）
15．如图所示，请画出人眼从平面镜中看到烛焰上一点S的像S'的光路图。
（______）
16．在图电路图中填上电压表或电流表的元件符号，使两个小灯泡并联，闭合开关各元件都能正常工作．
17．如图为一物体在水平传送带上匀速向右运动，画出物体的受力示意图.
（_______）
四、实验题（本大题共5小题，共20分）
18．如图所示，用手拨动塑料尺
发出的声音是由塑料尺_____产生的如图a所示，用较小的力轻拨塑料尺；如图b所示，用较大的力重拨塑料尺．从a到b，塑料尺发出声音的_____变大如图c到图d，拨塑料尺的力不变，使塑料尺伸出桌面的长度变长，用仪器测得c图实验声音为1.3×10■，d图实验声音为1.2×102■，两个数据的单位是_____可见随着塑料尺伸出桌面的长度变长，发出声音的_____变小如图c到图f，拨塑料尺的力不变，塑料尺伸出桌面的长度不变，在塑料尺右端开小孔，开孔前后、两次发声的波形图象如图所示．可见结构的不同，会导致发出声音的_____改变．
19．小明和小华各自做“验证阿基米德原理”实验，如图（a）所示为小明实验的示意图，图（b）所示为小华实验的部分示意图．
①在小明的实验示意图中，弹簧测力计的示数值分别为F1、F2和量筒中水面刻度值分别为V1、V2，若满足关系式_______时，则可以验证阿基米德原理．
②在小华的实验示意图中，使用了溢水杯和小烧杯，如果小华接着使用电子天平成功完成实验，天平应测量_____中水的质量m水（选填“溢水杯”或“小烧杯”），若此时图中两弹簧测力计的示数差值△F跟m水满足关系_____时，则可以验证阿基米德原理．
20．在探究质量与体积的关系时，小明找来大小不同的塑料块和某种液体做实验
图甲是小明在水平桌面上使用托盘天平的情景，他的错误是__________．改正错误后，小明正确操作，根据实验数据分别画出了塑料块和液体质量随体积变化的图象，如图乙所示．
①分析图象可知：同种物质的不同物体，其质量与体积的比值____（选填“相同”或“不同），物理学中将质量与体积的比值定义为密度，塑料的密度为____kg/m1．
②往烧杯内倒入10cm1的液体，用天平称出烧杯和液体的总质量，天平平衡时，右盘中砝码的质量及游码的位置如图丙所示，则烧杯和液体的总质量为____g，若烧杯内液体的体积为20cm1，则烧杯和液体的总质量应为_____g．
21．小明用如图所示装置来研究凸透镜成作规律.
实验前，应调整烛焰、凸透镜和光屏的位置，使三者的中心在____________．如图所示，当凸透镜位于光具座图示位置时，光屏上出现了烛焰清晰的像，该像是倒立、____（选填“缩小”“放大”或“等大”）的像.在保持图中蜡烛和光屏位置不变的情况下，将凸透镜向右移到某处（图中未标出），光屏上再次出现了烛焰清晰的像，该像是____________（选填“缩小”“放大”或“等大”）的像.在图中，蜡烛燃烧一段时间后，烛焰的像将位于光屏中心的____________（选填“上”或“下”）方.
22．一个小灯泡上标有“■V1W”字样，额定电压模糊不清，小智对此展开实验探究。
（1）请根据电路图甲，用笔画线代替导线，连接实物图乙（电压表量程选用0﹣15V，电流表量程选用0﹣0.6A）
（_______）
（2）闭合开关S，发现小灯泡微弱发光，电流表有示数，电压表指针指向零刻度线，电路可能存在的故障是_____；
（3）排除故障后，小智测出小灯泡在不同电压下的电流，第四次实验电流表示数如图丙所示。请将电流表示数以及相应的电功率填入表中：
（4）请根据实验数据，在丁图的坐标中用描点法画出该灯泡的电功率随电压变化的图象。
（_______）
根据图象可判断，小灯泡的额定电压是_____V。
五、计算题（本大题共2小题，共13分）
23．用天然气灶烧水，燃烧0.5 m1的天然气，使100 kg的水从20℃升高到70 ℃．已知水的比热容c＝4.2×101J/(kg·℃)，天然气的热值q＝7.0×107J/m1．求：0.5m1天然气完全燃烧放出的热量Q放．水吸收的热量Q吸．燃气灶的效率η．
24．如图所示，体重为600 N的小林在跑步机上锻炼身体．他每只脚与跑步机的接触面积是125 cm2，设他在跑步机上以5 m/s的速度匀速跑动30 min，跑步的总动力为40 N．求：
(1)他在这段时间内相当于跑了多少路程？
(2)在跑步过程中小林对跑步机的压强为多大？
(3)他在这段时间内做了多少功？
(4)他在这段时间内做功的功率是多少？
六、综合能力题（本大题共3小题，共18分）
25．电冰箱在结构上和工作过程中应用了许多科学知识。
家用电冰箱的用电部分主要是电动压缩机和照明灯泡，要求它们既能单独工作，又能同时工作。如图所示，其中电动压缩机M受温控开光S1控制，照明灯泡L受门控开关S2控制。冰箱里灯和压缩机正确的电路连接是_____。
①电冰箱压缩机的额定功率是110W，一天冰箱正常工作时压缩机的耗电量是1.1kW•h，可知一天中压缩机工作的时间是_____小时。
②冰箱有“有氟”与“无氟”两种，有氟冰箱是指用氟利昂做制冷剂，无氟冰箱不采用氟利昂，而是采用环戊烷等做制冷剂。冰箱的构造与性能基本相同。下面的观点中支持推广无氟冰箱的有_____。
A．环戊烷取材容易，价格低廉，制作原料来源于石油、天然气。
B．环戊烷属于易燃易爆物，在生产、使用和维修过程中如果不注意安全操作会很危险。
C．无氟冰箱压缩机的温度比较高，若不注意通风散热，会影响冰箱正常运行和使用寿命。
D．有氟冰箱在报废处理过程中会释放氟利昂，氟利昂排放到大气中，会破坏大气臭氧层。
E．ODP表示消耗臭氧潜能值，GWP表示全球变暖潜能值。ODP值和GWP值越小，则对环境的影响越小。戊烷的0DP值和GWP值均为零。
26．（1）小处有物理，勤于思考皆学问．只要你善于观察，在厨房中你就可以发现许多与物理有关的现象和问题，请你用学过的物理知识进行解答
①小明发现妈妈切肉前总是先磨刀，目的是为了_____；
②从厨房中你还能发现哪些与物理知识有关的现象？试举一例（要求写出现象或厨具名称，以及所涉及的物理知识）：_____．
（2）两个杯子分别盛有浓盐水和纯水，不能用嘴尝，请你用学过的物理知识，自选器材，设计出两种区分它们的方法，并完成下列表格．
27．某研究性学习小组设计了一种测定风力的装置，其原理如图甲所示。迎风板与一个压敏电阻Rx连接，工作时迎风板总是正对风吹来的方向，压敏电阻随风力的变化而变化，已知电源电压恒定，定值电阻，无风时电压表示的数为1V，电压表量程为0~3V，压敏电阻Rx与迎风板承受风力F的关系如图乙所示。
电压表示数随风力的增大而________（选填“增大”“减小”或“不变”）。求无风时电路的总电功率______。求该装置所能测量的最大风力______。
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
A．实心球在上升过程中，因为质量不变、速度减小、高度增大，所以实心球的动能减小，重力势能增加，动能转化为重力势能；不考虑空气阻力，机械能总量不变，故A正确；
B．上升到最髙点时，重力势能最大，但实心球仍有水平方向的速度，因此动能不为零，故B错误；
C．下落时，重力势能转化为动能，动能增加，重力势能减小，故C错误；
D．整个过程中铅球只受重力作用，铅球的运动状态不断发生改变，故铅球受到非平衡力的作用，故D错误；
2、C
【解析】
导体的电阻决定于导体的材料、长度与横截面积，导体的长度越小，横截面积越大，导体的电阻越小．
【详解】
由表中数据知，甲导体的长度最小，甲导体的横截面积最大，故导体甲电阻值最小，
丙导体的长度最大，丙导体的横截面积最小，故导体丙电阻值最大，故C正确，ABD错误．
故选C．
3、B
【解析】
摩擦起电的实质是电子从一个物体转移到另一个物体上，失去电子的物体带正电，得到电子的物体带负电，所以此过程不是创造了电荷，故A错误；电路中有电流的条件是：电路两端有电压且电路闭合，故B正确；电路中有电压且电路闭合，电路中才会有电流，所以，电路中若有电压电路，但不是通路则会没有电流，故C错误；只有电荷发生定向移动才形成电流，运动的电荷不一定形成电流，故D错误，故选B．
4、C
【解析】
只要电键在干路，两灯串联并联都可以，C对．
5、D
【解析】
本题考查通过图象表示匀速直线运动的特点．
【详解】
如果是s﹣t图象，则横轴表示时间，纵轴表示距离，因速度不变，s与t成正比，所以图象是过点O的射线，如图C；
如果是v﹣t图象，则横轴表示时间，纵轴表示速度，因速度不变，所以图象是平行于横轴的射线，如图B．
故选D．
6、B
【解析】
由分子动理论知道，由于物质是由分子组成的，且分子在不停的做无规则运动，当将零件放入含碳的渗碳剂中，碳分子就可以进入零件分子间的间隙，从而渗入零件的表层，增加零件表面的硬度，这种渗入现象说明分子是运动的，故B正确．
7、D
【解析】
在清澈的水池边的人看到池底变浅了，是因为池底的光线由水中进入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得池底变浅了，故选D．
二、填空题（本大题7小题，共21分）
8、等于 减小
【解析】
（1）因为航母漂浮，所以它受到的浮力等于总重力；
（2）战机从航母上起飞后，航母的总重力减小，根据漂浮物体的重力等于自身重力，所以浮力将减小，由阿基米德原理可知排开水的体积会减小．
9、凸 增大 增大
【解析】
手机的摄像头相当于一个凸透镜.根据凸透镜成实像时,物距越大,像距越小,像越小,可以知道“自拍神器”与直接拿手机自拍相比,利用自拍杆可以增大物距,减小人像的大小,从而增大取景范围,取得更好的拍摄效果.
“自拍神器”是利用凸透镜成倒立、缩小的实像工作的,凸透镜成实像时,物距越大,像距越小,像越小.
10、2 10 0
【解析】
木块匀速运动时受到的摩擦力f和拉力F是一对平衡力，大小相等，则f=F=2N；拉力做功：W=Fs=2N×5m=10J；木块在水平方向上运动，在重力方向上没有移动距离，重力做功为0J。
11、12 不变
【解析】
（1）将一墨水瓶放在镜前6cm处，墨水瓶在镜中的像到平面镜距离也为6cm，像与墨水瓶间距离为6cm+6cm=12cm．
（2）物体在平面镜中成像大小跟物体大小有关，跟物体到平面镜的距离无关．所以不管是将墨水瓶靠近平面镜还是远离平面镜，墨水瓶在镜中像的大小都不变．
12、省力 600
【解析】
根据题中“独轮车相当于一个 杠杆；……抬起车把的力F为 N”可知，本题考查杠杆的种类和杠杆平衡条件的应用。根据动力臂与阻力臂的关系判定杠杆的类型，利用杠杆的平衡条件进行求解。
【详解】
由示意图可知，独轮车在使用时，动力臂大于阻力臂，所以它相当于一个省力杠杆；
由杠杆的平衡条件：得：，
若动力臂是阻力臂的3倍，则 ，即抬起车把的力F为600N。
13、 337.5 2.11-2.15
【解析】在秒表的中间表盘上，1min中间有两个小格，所以一个小格代表0.5min，指针在“5”和“6”之间，偏向“6”一侧，所以分针指示的时间为5min；在秒表的大表盘上，1s之间有10个小格，所以一个小格代表0.1s，指针在37.5s处，即秒表的读数为5min37.5s=337.5；
由图甲可知，刻度尺的分度值是1mm，硬币的直径是4.12cm-2.00cm=2.12cm。
14、两纸向中间靠拢 小
【解析】
她向两纸中间用力吹气，可以看到两张纸向中间靠拢，说明两张纸中间的压强小于外侧的压强，而中间的气体流速大于外侧气体的流速，可以得到流体流动时，流速大的地方压强小。
三、作图题（共7分）
15、
【解析】
先作S点关于平面镜的对称点，即像点S′，然后连接像点S′和人的眼睛，可作出反射光线，与镜面的交点为入射点O，再连接SO画上箭头，即为入射光线。如下图：
。
16、见解析
【解析】
试题分析：由图可知，电流从正极出来要分别到达两只灯泡，因此，丙应该是电流表，可以测干路电流；乙必须是电压表，测并联部分的电压；而甲只有是电流表时，右侧的灯泡才能形成回路，故甲是电流表．如图所示：
考点：电压表的使用；电流表的使用
17、
【解析】
试题分析：由于物体A和传送带一起匀速运动，相对静止，所以A不受摩擦力的作用，只受重力和支持力的作用；如图所示：
四、实验题（本大题共5小题，共20分）
18、振动 响度 Hz 音调 音色
【解析】
（1）声音由振动产生，所以塑料尺发出的声音是由塑料尺振动产生的；
（2）如图a所示，用较小的力轻拨塑料尺；如图b所示，用较大的力重拨塑料尺，即两次尺子伸出桌面的长度相同，尺子的振动幅度不同，振幅决定响度，所以从a到b，塑料尺发出声音的响度变大；
（3）如图c到图d，拨塑料尺的力不变，使塑料尺伸出桌面的长度变长，用仪器测得c图实验声音为1.3×102，d图实验声音为1.2×102，两个数据的单位是Hz，即声音振动的频率，频率决定音调，所以可知随着塑料尺伸出桌面的长度变长，发出声音的音调变低；
（4）如图c到图f，拨塑料尺的力不变，塑料尺伸出桌面的长度不变，在塑料尺右端开小孔，开孔前后、两次发声的波形图象如图所示，产生的声音波形发生了细微的变化，这些波形的细微变化，决定的是声音的音色，所以可知结构的不同，会导致发出声音的音色改变．
19、 小烧杯
【解析】
（1）物体受到的浮力等于物体的重力减掉浸没水中时弹簧测力计的示数，即F浮=F1-F2；
量筒中水面两次示数差(V2-V1)表示金属块排开的水的体积，根据 和G=mg可得，金属块排开的水所受重力的表达式为：G排=m排g=ρ水gV排=ρ水g(V2-V1)，实验中若
F1-F2=ρ水g(V2-V1)，则可以验证阿基米德原理；
（2）研究浸没在液体中的物体受到的浮力与它排开的液体所受重力之间的关系时，需要用电子天平测量出小烧杯中溢出水的质量，根据G=mg知溢出水的重力G水=m水g，比较两弹簧测力计的示数差值△F跟G水的关系，若m水g，则可以验证阿基米德原理．
20、称量时调节平衡螺母 相同 1.2×101 kg/m1 17.4 45.4
【解析】
（1）天平正确的调节方法是：将托盘天平放置在水平桌面上，将游码拨至标尺左端零刻度线上；调节横梁左右两端的平衡螺母，使横梁平衡；小明错误的在称量时调节平衡螺母；
（2）①由图象可知，塑料（或液体）的质量和体积成正比，说明同种物质的质量与体积的比值相同；物理学中将质量与体积的比值定义为密度；
由塑料的质量为10g时，对应的体积为25cm1，其密度：
ρ塑料===1.2g/cm1=1.2×101kg/m1；
②烧杯和10cm1液体的总质量：
m总=20g+10g+5g+2.4g=17.4g；
由乙图象中液体可知，液体质量为20g时，体积为25cm1，液体的密度：
ρ液===0.8g/cm1，
由ρ=得，10cm1液体的质量为：
m液=ρ液V1=0.8g/cm1×10cm1=8g，
则烧杯的质量：
m烧杯=m总﹣m液1=17.4g﹣8g=29.4g，
根据ρ=可知，同种液体密度相同，20cm1液体的质量：
m液2=ρV2=0.8g/cm1×20cm1=16g，
m总2=m烧杯+m液2=29.4g+16g=45.4g．
21、同一高度 放大 缩小 上
【解析】
（1）实验前，为了使烛焰的像可以成在光屏的中央，首先应调节凸透镜、光屏和烛焰，使它们的中心大致在同一高度．
（2）蜡烛到凸透镜的距离小于光屏到凸透镜的距离，因此蜡烛到凸透镜的距离大于一倍焦距小于二倍焦距，即光屏上得到倒立、放大的实像，应用于投影仪；
（3）在保持图中蜡烛和光屏位置不变的情况下，将凸透镜向右移，相当于增大物距，减小像距，根据折射光路是可逆的，当光屏上再次成清晰的像时，此时应该物距大于二倍焦距，则所成像应该为倒立缩小的实像．
（4）蜡烛燃烧一段时间后高度减小，由于过光心的光线传播方向不变，所以烛焰的像将位于光屏中心的上方；
22、电压表开路
【解析】
（1）电压表量程选用0﹣15V量程与灯并联，电流表量程选用0﹣0.6A量程与灯串联，将变阻器左下接线柱连入电路中，根据电路图连接实物图，如如图所示：
（2）闭合开关S，发现小灯泡微弱发光，电流表有示数，说明电路为通路，电压表指针指向零刻度线，电路可能存在的故障是电压表开路；
（3）第四次实验电流表示数如图丙所示，电流表选用小量程，分度值为0.02A，电流为0.20A，灯的功率为：；
（4）一个小灯泡上标有“■V1W”字样，表示灯的额定功率为1W，根据表中数据，在坐标系中找出对应的点，用平滑的曲线连接起来，如下如图所示，由图知，当灯的功率为1.0W时，对应的电压为3.8V，即额定电压为3.8V。
五、计算题（本大题共2小题，共13分）
23、1.5×107J 2.1×107J 60%
【解析】
由Q放=Vq可求出天然气完全燃烧放出的热量；由公式Q吸=cm（t-t0）可求出水吸收的热量．由水吸收的热量跟天然气完全燃烧放出的热量之比可算出燃气灶的效率．
（1）天然气完全燃烧放出的热量：
Q放=Vq=0.5m1×7.0×107J/m1=1.5×107J．
（2）水吸收的热量：Q吸=cm（t-t0）=4.2×101J/（kg•℃）×100kg×（70℃-20℃）=2.1×107J．
（1）燃气灶的效率：η=Q吸/Q放×100%=2.1×107J /1.5×107J ×100%=60%．
24、 (1) 9 km；(2) 4.8×104 Pa；(3) 3.6×105 J；(4) 200 W
【解析】
(1)由v＝s/t得：他在这段时间内相当于跑的路程为s＝vt＝5 m/s×30×60 s＝9000m＝9km；(2) 在跑步过程中小林对跑步机的压强p＝F/S＝G/S＝600N/0.0125m2＝4.8×104 Pa；(3) 他在这段时间内做功W＝Fs＝40 N×9 000 m＝3.6×105J；(4) 他在这段时间内做功的功率P＝W/t＝3.6×105J/1800s＝200 W．
六、综合能力题（本大题共3小题，共18分）
25、B 10 DE
【解析】
由题意知，灯和压缩机是并联关系，且各自的支路有一个开关控制，干路上没有开关，故选B；
①由 得每天压缩机工作时间为： ；
②氟利昂的泄露会破坏大气层中的臭氧层，环戊烷的ODP值和GWP值均为零，对臭氧层没有影响，为了保护人类赖以生存的大气环境，现在我们提倡使用“无氟“冰箱，无氟冰箱的重大改进首先就是不采用氟利昂，一般采用环戊烷等做制冷剂，故DE符合题意。
26、增大压强 刀把上的花纹，可以增大手与刀把接触面的粗糙程度，从而增大摩擦 两个相同的杯子，天平 下沉那一边，烧杯里装的是盐水 弹簧测力计、物体 用弹簧测力计拉着物体分别浸没在盐水和水中，比较测力计的示数，示数小的，受到的浮力大，是盐水
【解析】
（1）①小明发现妈妈切肉前总是先磨刀，是为了在压力一定时，使刀刃更薄，减小受力面积，增大压强；
②现象或厨具名称：刀把上的花纹，可以增大手与刀把接触面的粗糙程度，从而增大摩擦．
（2）方法一：用两个相同的杯子装相同体积的盐水和水，分别放在天平的两个托盘中，那一边下沉，说明那边是盐水；
方法二：用一个弹簧测力计下面挂一个小石块，使小石块全部浸没在盐水和水中，比较弹簧测力计的示数，示数较小的，说明浮力较大，即为盐水．
27、增大 4.5W 720N
【解析】
(1)由甲电路图可知,R与Rx串联，电压表测R两端的电压，由图乙可知,风力增大时,Rx的阻值减小，电路中的总电阻减小，由可知，电路中的电流增大，由U=IR可知，R两端的电压增大，即电压表的示数增大；
(2)由图象可知当无风时，定值电阻，电压表示的数为1V，此时干路中的电流为：，观察图乙中图像可知无风时电阻Rx=16Ω，则电阻Rx两端电压为Ux=IRx=0.5A×16Ω=8V，所以电源电压：U=UR+Ux=9V；
所以电路消耗的总功率为： P总=UI=9V×0.5A=4.5W。
(3)当所测风力最大时，Rx的阻值最小,电路中电流最大,则电压表的示数UR=3V最大，因串联电路中总电压等于各分电压之和，所以Rx两端的电压：Ux=U−UR=9V−3V=6V，因串联电路中各处的电流相等，所以电路中的电流：，
则压敏电阻的阻值：
由图象可知，该装置所能测量的最大风力为720N。
