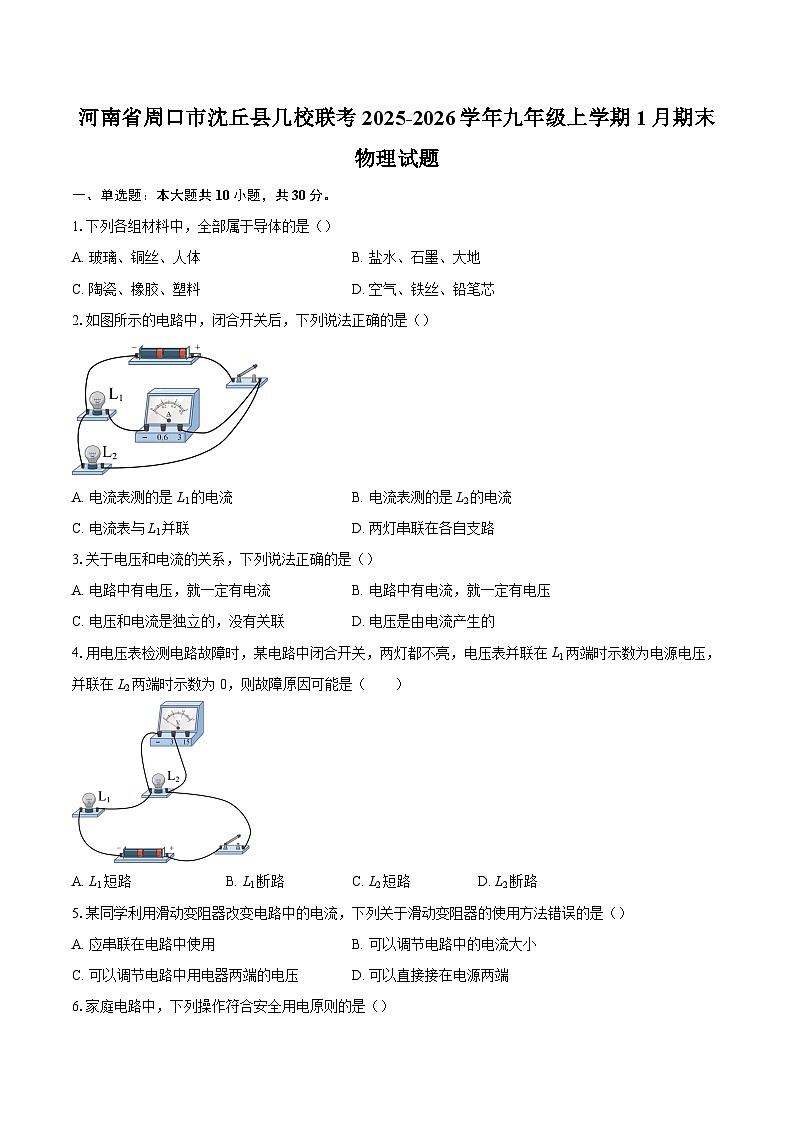

1.下列各组材料中，全部属于导体的是（）
A. 玻璃、铜丝、人体B. 盐水、石墨、大地
C. 陶瓷、橡胶、塑料D. 空气、铁丝、铅笔芯
2.如图所示的电路中，闭合开关后，下列说法正确的是（）
A. 电流表测的是L1的电流B. 电流表测的是L2的电流
C. 电流表与L1并联D. 两灯串联在各自支路
3.关于电压和电流的关系，下列说法正确的是（）
A. 电路中有电压，就一定有电流B. 电路中有电流，就一定有电压
C. 电压和电流是独立的，没有关联D. 电压是由电流产生的
4.用电压表检测电路故障时，某电路中闭合开关，两灯都不亮，电压表并联在L1两端时示数为电源电压，并联在L2两端时示数为0，则故障原因可能是（ ）
A. L1短路B. L1断路C. L2短路D. L2断路
5.某同学利用滑动变阻器改变电路中的电流，下列关于滑动变阻器的使用方法错误的是（）
A. 应串联在电路中使用B. 可以调节电路中的电流大小
C. 可以调节电路中用电器两端的电压D. 可以直接接在电源两端
6.家庭电路中，下列操作符合安全用电原则的是（）
A. 用湿布擦拭正在工作的台灯B. 用电器的金属外壳未接地
C. 控制灯泡的开关接在火线与灯泡之间D. 多个大功率用电器同时接在一个插座上
7.两个定值电阻R1=20Ω，R2=30Ω，将它们并联在电路中，通过R1、R2的电流之比和它们两端的电压之比分别是（ ）
A. 2∶3 1∶1B. 3∶2 1∶1C. 1∶1 2∶3D. 1∶1 3∶2
8.下列四幅图中，能说明发电机工作原理的是（）
A. B.
C. D.
9.下列能量转化过程中，属于机械能转化为电能的是（）
A. 电饭煲煮饭B. 电动机转动C. 风力发电D. 电灯发光
10.甲、乙两只灯泡，其I-U关系图像如图所示。现将甲、乙两灯串联在电路中，当通过甲灯的电流为0.2A时，两只灯泡消耗的总功率是（ ）
A. 0.4WB. 1.2WC. 1.6WD. 2.0W
二、填空题：本大题共6小题，共12分。
11.用毛皮摩擦过的橡胶棒带 电，摩擦起电的实质是 的转移。
12.教室里的日光灯和电风扇是 （选填“串联”或“并联”）的，控制用电器的开关应接在 （选填“火线”或“零线”）上。

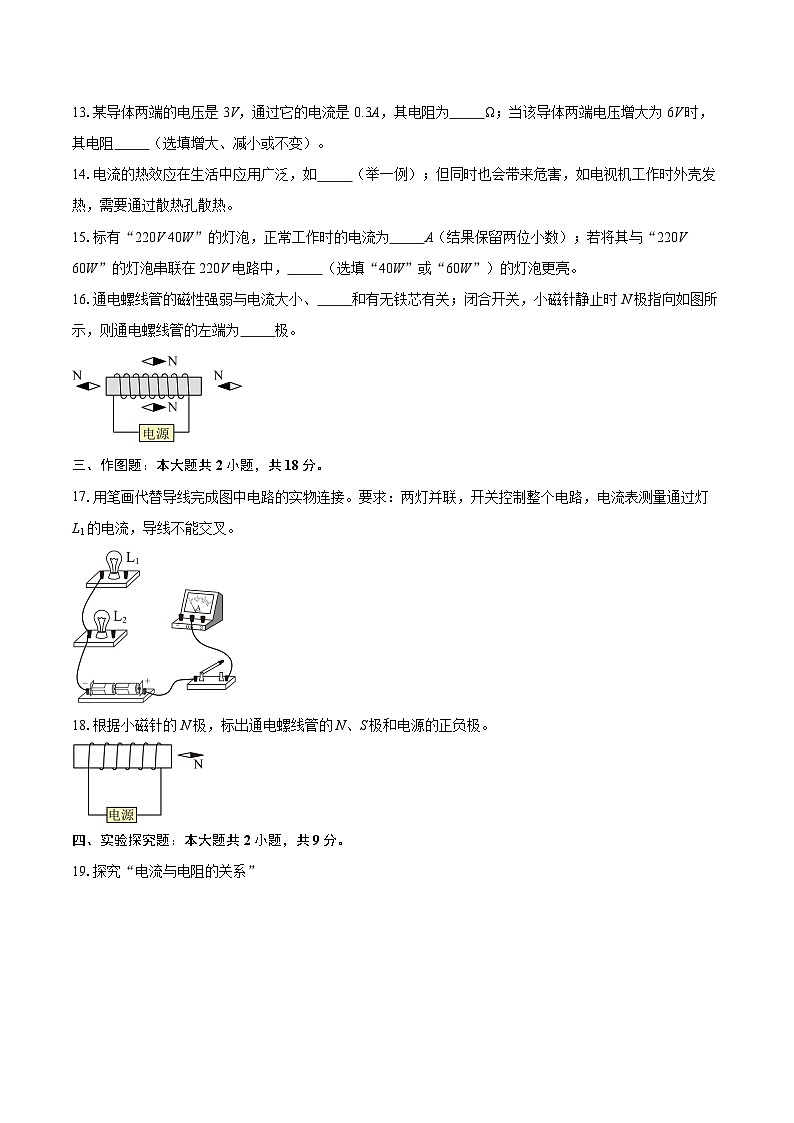

13.某导体两端的电压是3V，通过它的电流是0.3A，其电阻为 Ω；当该导体两端电压增大为6V时，其电阻 （选填增大、减小或不变）。
14.电流的热效应在生活中应用广泛，如 （举一例）；但同时也会带来危害，如电视机工作时外壳发热，需要通过散热孔散热。
15.标有“220V 40W”的灯泡，正常工作时的电流为 A（结果保留两位小数）；若将其与“220V 60W”的灯泡串联在220V电路中， （选填“40W”或“60W”）的灯泡更亮。
16.通电螺线管的磁性强弱与电流大小、 和有无铁芯有关；闭合开关，小磁针静止时N极指向如图所示，则通电螺线管的左端为 极。
三、作图题：本大题共2小题，共18分。
17.用笔画代替导线完成图中电路的实物连接。要求：两灯并联，开关控制整个电路，电流表测量通过灯L1的电流，导线不能交叉。
18.根据小磁针的N极，标出通电螺线管的N、S极和电源的正负极。
四、实验探究题：本大题共2小题，共9分。
19.探究“电流与电阻的关系”
(1)连接电路时，开关应处于 状态，滑动变阻器的滑片应移到阻值 处。
(2)实验中，当把电阻R由5Ω更换为10Ω后，为了控制电阻两端的电压不变，应将滑动变阻器的滑片向 （选填“左”或“右”）移动。
(3)多次实验得到的数据如下表，分析数据可知：当电压一定时，通过导体的电流与导体的电阻成 比。
20.测量小灯泡的额定电功率：小灯泡的额定电压为2.5V，电阻约为10Ω。
(1)本实验的实验原理是 。
(2)闭合开关后，发现小灯泡不亮，电流表无示数，电压表有示数且接近电源电压，故障原因可能是 。
(3)排除故障后，调节滑动变阻器，当电压表的示数为2.5V时，电流表的示数如图所示，其示数为 A，则小灯泡的额定功率为 W。
(4)若要测量小灯泡的实际功率，调节滑动变阻器使电压表的示数为2V，此时小灯泡的实际功率 （选填“大于”“小于”或“等于”）额定功率。
五、计算题：本大题共2小题，共31分。
21.如图所示的电路中，电源电压保持不变，，，闭合开关 S后，电流表的示数为0.2A，求：
(1)R1两端的电压；
(2)电源电压；
(3)电路消耗的总功率。
22.某电热水壶的铭牌如下表所示，求：
(1)电热水壶正常工作时的电阻；
(2)电热水壶正常工作5min消耗的电能；
(3)若实际电压为200V，电热水壶的实际功率（不考虑温度对电阻的影响，结果保留整数）。
1.【答案】B
2.【答案】A
3.【答案】B
4.【答案】B
5.【答案】D
6.【答案】C
7.【答案】B
8.【答案】D
9.【答案】C
10.【答案】A
11.【答案】负
电子

12.【答案】并联
火线

13.【答案】10
不变

14.【答案】电水壶
15.【答案】0.18
40W

16.【答案】线圈匝数
N

17.【答案】​​​​​​​
18.【答案】​​​​​​​
19.【答案】断开
最大
右
反

20.【答案】P=UI
小灯泡断路
0.3
0.75
小于

21.【答案】【详解】（1）由图可知，两个电阻串联，电流表测量电路中的电流，R1两端的电压
（2）R2两端的电压
电源电压
（3）电路消耗的总功率 ​​​​​​​

22.【答案】【详解】（1）根据电功率公式 ，电热水壶正常工作时的电阻为
（2）电热水壶正常工作5 min 消耗的电能为
（3）不考虑温度对电阻的影响，电阻R保持不变，电热水壶的实际功率为 ​​​​​​​
电阻R/Ω
5
10
15
电流I/A
0.3
0.15
0.1
型号
XXX
额定电压
220V
额定功率
1210W
频率
50Hz
