河南省周口市沈丘县中英文学校2020-2021学年九年级上学期期末物理试题

这是一份河南省周口市沈丘县中英文学校2020-2021学年九年级上学期期末物理试题，共17页。试卷主要包含了填空题，选择，作图题，实验探究题，计算题等内容，欢迎下载使用。

2020-2021学年河南省周口市沈丘县中英文学校九年级（上）期末物理试卷
一、填空题（本题共计6小题，每空1分，共计14分，）
1．（2分）居民使用的液化石油气，就是在常温下用压缩体积的方法使石油气变为液体储存在钢罐中的。冬天，晾在室外的湿衣服会结成冰，这是 　 　现象。但在0℃以下冻冰的衣服也会干，这是因为冰 　 　为水蒸气。（填物态变化名称）
2．（2分）汽车在行驶时，发动机的温度会升得很高，为了确保安全，可用循环水进行冷却，这是通过 　 　的方式来改变发动机的内能，某品牌汽车行驶100km耗油9kg，这些汽油完全燃烧要放出 　 　J的热量。（汽油的热值q＝4.6×107J/kg）
3．（3分）如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变．闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则R2的最大阻值为 　 　Ω，电源电压为 　 　V，R1的阻值是 　 　Ω。

4．（1分）如今已是电气化时代，小芳同学回到家中会同时使用多种家用电器。当她每多接通一个家用电器，家庭电路的总电阻　 　。（选填“变大”或“变小”）
5．（4分）我国家庭照明电路的电压为　 　V．现有一额定功率为880W的电热水袋，内装1kg的水，当它正常工作时的电流为　 　A，若要使袋内水的温度从30℃升高到80℃，水需要吸收　 　J的热量。用热水袋取暖是通过　 　方式来改变手的内能，热水袋用水作为工作物质，是由于水具有较大的　 　。
6．（2分）如图甲所示电路的电源电压为3V，小灯泡的额定电压为2.5V，图乙是小灯泡的I﹣U图像。闭合开关S，当电流表示数为0.4A时，灯泡的电阻是 　 　Ω，当小灯泡正常发光时，滑动变阻器的电功率是 　 　W。

二、选择（本题共计8小题，每题2分，共计16分，其中7--12题四个选项只有1个符合题意，13--14有两个选项符合题意，选一个对得1分，多选错选均不得分。）
7．（2分）下列说法中错误的是（　　）
A．丝绸跟玻璃棒摩擦后，玻璃棒带正电，是因为玻璃棒得到了电子
B．电源是把其他形式的能转化为电能的装置
C．验电器工作原理是同种电荷相互排斥
D．电源外部，电流从正极流出
8．（2分）如图所示，两个相同的验电器A和B，A、B开始不带电，然后用丝绸摩擦过的玻璃棒去接触A验电器金属球，再用带有绝缘柄的金属棒把A和B连接起来。下列说法不正确的是（　　）

A．摩擦起电的实质是电子的转移，玻璃棒失去电子
B．B金属箔张角变大，说明两金属箔带上同种电荷相互排斥
C．自由电子从B向A定向移动，形成瞬间电流
D．电流从A流向B，B得到电子带负电
9．（2分）甲、乙、丙三根用同种材料制成的均匀合金丝，甲、乙的粗细相同，但甲较长；乙、丙的长度相同，但丙较粗，则这三根电阻丝的电阻值R甲、R乙、R丙的大小关系是（　　）
A．R甲＝R乙＝R丙 B．R甲＜R乙＜R丙
C．R甲＞R乙＞R丙 D．R甲＞R丙＞R乙

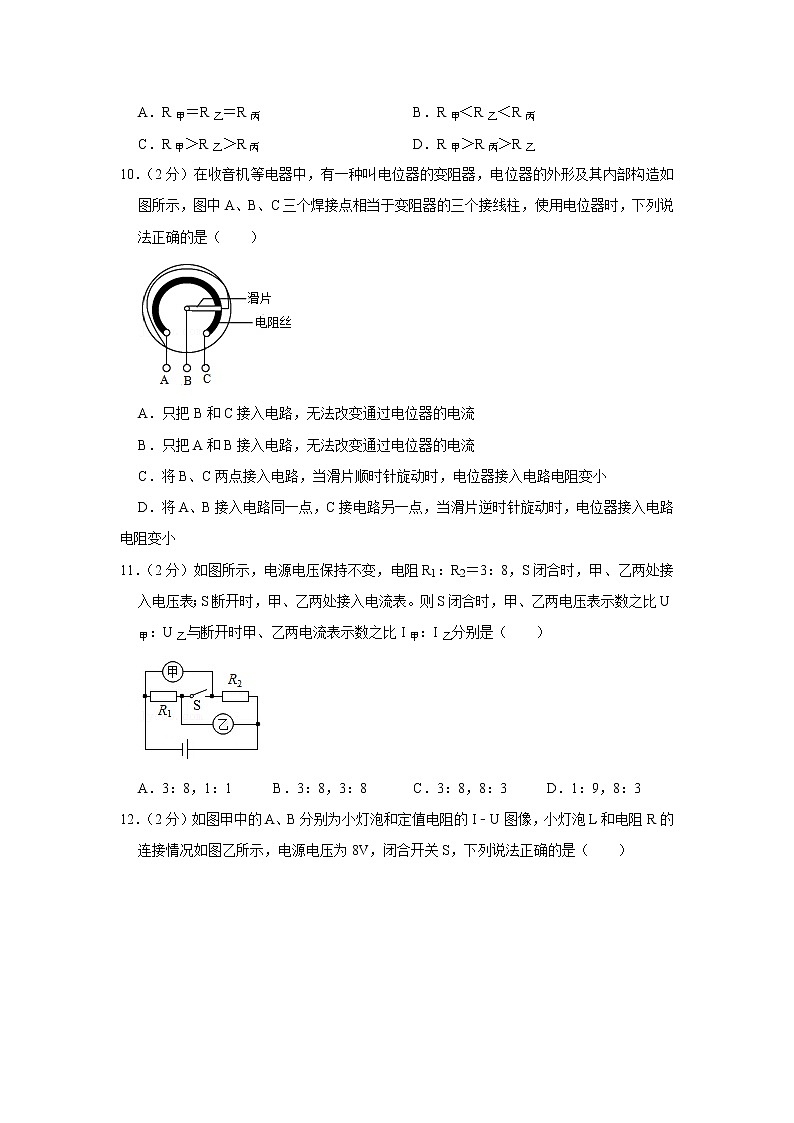

10．（2分）在收音机等电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示，图中A、B、C三个焊接点相当于变阻器的三个接线柱，使用电位器时，下列说法正确的是（　　）

A．只把B和C接入电路，无法改变通过电位器的电流
B．只把A和B接入电路，无法改变通过电位器的电流
C．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变小
D．将A、B接入电路同一点，C接电路另一点，当滑片逆时针旋动时，电位器接入电路电阻变小
11．（2分）如图所示，电源电压保持不变，电阻R1：R2＝3：8，S闭合时，甲、乙两处接入电压表；S断开时，甲、乙两处接入电流表。则S闭合时，甲、乙两电压表示数之比U甲：U乙与断开时甲、乙两电流表示数之比I甲：I乙分别是（　　）

A．3：8，1：1 B．3：8，3：8 C．3：8，8：3 D．1：9，8：3
12．（2分）如图甲中的A、B分别为小灯泡和定值电阻的I﹣U图像，小灯泡L和电阻R的连接情况如图乙所示，电源电压为8V，闭合开关S，下列说法正确的是（　　）

A．小灯泡电阻随温度的升高而减小
B．小灯泡的实际功率为0.6W
C．定值电阻的阻值为0.05Ω
D．通电10s电路消耗的总电能为32J
（多选）13．（2分）一般地说，用电器的工作电压并不等于额定电压。家庭里通常不备电压表，但借助电能表可以测出用电器的实际工作电压。现在电路中只接入一个电热水壶，壶的铭牌及电能表的参数如图所示，测得电能表的表盘转过125转的时间为121秒。根据所给信息可知（　　）

A．电路中同时使用的用电器总功率不能超过4400W
B．电热水壶的实际功率为1500W
C．电热水壶在121秒内实际消耗电能为1.5×105J
D．电热水壶的实际电压为200V
14．（2分）学习物理要善于归纳和整理，以下是小欣同学整理的学习笔记，其中错误的是（　　）
A．密度、热值、比热容都与物质本身有关
B．导体的电阻与导体两端的电压、导体中的电流大小无关
C．电流、速度、电功率都是采用比值法定义的物理量
D．电炉、电饭锅、笔记本电脑都是利用电流的热效应来工作的
三、作图题：每题2分，总4分。
15．（2分）请把如图电路元件接入照明电路中，开关只控制灯泡，插座独立工作且符合安全用电原则。

16．（2分）如图所示电路中，甲、乙是两只电表，闭合开关后，两灯均能发光，请在圆圈内填入电流表或电压表的代表符号。

四、实验探究题（本题共计3小题，每空1分，共计20分，）
17．（6分）在探究影响导体电阻大小的因素时，小明、小浩两位同学作出了如下猜想：
①导体的电阻与导体的长度有关；②导体的电阻与导体的横截面积有关；③导体的电阻与导体的材料有关．
编号
材料
长度/m
横截面/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
实验室提供了4根电阻丝，规格、材料如表．
为了验证上述猜想，他们设计了如图所示的实验电路．
（1）为了验证上述猜想①，应该选用编号为 　 　两根电阻丝进行实验；如果选用编号为A、C的两根电阻丝进行实验，是为了验证猜想 　 　（填序号）．分别将A和D两电阻丝接入电路中M、N两点间时，电流表示数不相同，由此，初步得到的结论是：长度和横截面积相同时，导体的电阻和导体的 　 　有关．
（2）本实验若通过观察小灯泡的亮暗来判断电阻大小，这种研究方法叫 　 　，不足之处是 　 　。
（3）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铜质输电线换成较粗的铜质输电线，这样 　 　（填“增大”或“减小”）了输电线的电阻．

18．（6分）现有下列器材：学生电源（恒为6V），电流表（0～0.6A，0～3A）、电压表（0～3V，0～15V）、定值电阻（5Ω、10Ω、20Ω各1个）、开关、滑动变阻器和导线若干，利用这些器材探究“电流与电阻的关系”．
（1）连接电路时，开关应该 　 　；
（2）闭合开关前，滑动变阻器滑片P应该位于最 　 　端（选填“左”或“右”）；
（3）该实验中滑动变阻器作用除了保护电路外，还有 　 　。
（4）实验中依次接入三个定值电阻，正确操作后，记下电流表的示数，得到如图乙所示的电流l随电阻R变化的图象，由图象可以得出结论：　 　；
（5）上述实验中，小明用20Ω和10Ω的电阻做完实验后，接着把R换成5Ω的电阻接入电路，闭合开关，向 　 　（选填“左”或“右”）移动滑片，使电压表示数为 　 　V时，读出电流表的示数。
19．（8分）在实验室做测定“小灯泡的额定电功率”实验时所用器材有电压为6V的电源、额定电压为2.5V的小灯泡（小灯泡的额定功率小于1W）、滑动变阻器（50Ω 1A）、以及符合实验要求的电表、开关和导线。如图是小华同学没有连接完整的电路。
（1）请你用笔画线代替导线，将图（甲）所示的电路连接完整。（当滑片向右移动时灯变暗）
（2）小华同学连好电路后，发现小灯泡立即发出明亮耀眼的光，并很快熄灭，出现此现象的原因是小亮操作和连接上有两处错误，他的错误是：
（a） 　 　；（b） 　 　。
（3）同组的小明同学指出小华同学的操作错误，重新换上相同规格的小灯泡，闭合开关，移动滑动变阻器滑片P，同时，眼睛应注视 　 　。
A.小灯泡亮度
B.电压表示数
C.电流表示数
D.滑动变阻器滑片
（4）小明同学移动滑动变阻器滑片P到某处时，电压表的示数为2.2V，调节后，当小灯泡正常发光时，电流表示数如图（乙）所示，则小灯泡的额定功率是 　 　W，此时灯泡的电阻 　 　Ω，此时滑动变阻器的作用是 　 　。
（5）小明想利用该电路探究电流跟电阻的关系，他将小灯泡换成多个定值电阻R，保持电压表示数始终为如图（丙）所示，多次更换阻值不同的定值电阻R，并记录各次电流表的示数，若不更换其他器材，为了能够完成实验，更换的电阻阻值不能够大于 　 　Ω。
五、计算题（本题共计2小题，每题8分，共计16分）
20．（8分）随着人们生活水平的逐步提高，由我省生产的江淮牌小轿车已逐步进入普通百姓家中，如图所示。最近小明家购买一辆某型号小轿车，他想知道小轿车实际行驶中的效率是多少，从说明书上查到每行驶100km消耗8L汽油，他又测出在平直公路上，人用700N的水平拉力可使小轿车匀速前进（空气阻力不计）。汽油的密度为0.7×103kg/m3，热值为4.6×107J/kg。求：
（1）小轿车行驶100km消耗汽油的质量是多少？
（2）小轿车行驶100km消耗的汽油完全燃烧时产生的热量是多少？
（3）如果小轿车在平直公路上匀速行驶100km，此时小轿车的效率是多少？（百分号前保留一位小数）

21．（8分）小亮家新装了一台智能电热马桶盖，如图甲所示，他查阅使用说明书发现便座加热电路有高、中、低三挡并可手动调节，其额定电压为220V，低温挡、中温挡的额定功率为22W和44W。利用所学的电学知识他设计了一个等效电路图，如图乙所示，用两定值电阻R1和R2表示两电热丝，单刀双掷开关S2可接a或b。当它接入家庭电路中正常工作时：
（1）低温挡加热的电流多大？
（2）中温挡加热5h，消耗多少度电？
（3）高温挡加热的额定功率是多少瓦？


2020-2021学年河南省周口市沈丘县中英文学校九年级（上）期末物理试卷
参考答案与试题解析
一、填空题（本题共计6小题，每空1分，共计14分，）
1．【解答】解：冬天，晾在室外的湿衣服会结成冰，这是液态变成固态的凝固过程；
在0℃以下冻冰的衣服会干，这是因为冰可以吸收热量由固态直接升华成为水蒸气。
故答案为：凝固；升华。
2．【解答】解：（1）用循环水冷却汽车发动机时，发动机放出热量，温度降低，是通过的热传递的方式来改变发动机的内能。
（2）汽油完全燃烧放出的热量：
Q放＝qm＝4.6×107J/kg×9kg＝4.14×108J。
故答案为：热传递；4.14×108。
3．【解答】解：由甲图可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流。
当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图乙可知I1＝0.6A，
根据欧姆定律可得，电源的电压：U＝I1R1＝0.6A×R1，
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由乙图可知，I2＝0.2A，U2＝2V，
滑动变阻器的最大阻值：R2＝＝＝10Ω，
串联电路中总电压等于各分电压之和，
电源的电压：U＝I2R1+U2＝0.2A×R1+2V，
电源的电压不变，
则0.6A×R1＝0.2A×R1+2V，
解得：R1＝5Ω，
电源的电压：U＝0.6A×R1＝0.6A×5Ω＝3V。
故答案为：10；3；5。
4．【解答】解：
家庭电路中各用电器可以单独工作，且同时工作时又互不影响，所以家庭电路中各用电器的连接方式为并联。
家庭电路中并联的用电器越多，相当于并联电阻的横截面积越大，电阻越小，所以，多接通一个家用电器，家庭电路的总电阻变小。
故答案为：变小。
5．【解答】解：①我国家庭照明电路的电压为220V。
②∵P＝UI，∴正常工作时的电流为I＝＝＝4A；
③若要使袋内水的温度从30℃升高到80℃，水需要吸收的热量：
Q＝cm△t＝4.2×103J/（kg•℃）×1kg×（80℃﹣30℃）＝2.1×105J。
④用热水袋取暖是通过热传递方式来改变手的内能；
⑤热水袋用水作为工作物质，是由于水具有较大的比热容。
故答案为：220；4；2.1×105；热传递；比热容。
6．【解答】解：由电路图可知，灯泡L与变阻器R串联，电压表测变阻器R两端的电压，电流表测电路中的电流。
（1）当电流表示数为0.4A时，由图乙可知，灯泡两端的电压UL＝1V，
由I＝可得，此时灯泡的电阻：
RL＝＝＝2.5Ω；
（2）当小灯泡正常发光时，其两端的电压UL额＝2.5V，
因串联电路中各处的电流相等，
所以，由图乙可知，电路中的电流I′＝IL额＝0.5A，
因串联电路中总电压等于各分电压之和，
所以，此时变阻器两端的电压：
UR＝U﹣UL额＝3V﹣2.5V＝0.5V，
则滑动变阻器的电功率：
PR＝URI′＝0.5V×0.5A＝0.25W。
故答案为：2.5；0.25。
二、选择（本题共计8小题，每题2分，共计16分，其中7--12题四个选项只有1个符合题意，13--14有两个选项符合题意，选一个对得1分，多选错选均不得分。）
7．【解答】解：A、用丝绸摩擦玻璃棒时，玻璃棒上的电子转移到丝绸上，玻璃棒因为失去电子，从而使玻璃棒带上正电，故A错误；
B、电源的作用是为电路提供电压，电源工作时，将其他形式的能转化为电能，故B正确；
C、验电器工作原理是同种电荷相互排斥，故C正确；
D、电源外部，电流从正极流出，故D正确。
故选：A。
8．【解答】解：A、摩擦起电不是创造了电荷，而是电子在物体间的转移，丝绸摩擦过的玻璃棒因失去电子带正电，故A正确；
B、当玻璃棒与验电器A接触后，验电器A带正电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，B上的部分负电荷（自由电子）会转移到A上，因此验电器B的金属箔由于带正电会张开，说明两金属箔带上同种电荷相互排斥，故B正确；
C、A带正电，B不带电，用带有绝缘柄的金属棒把A和B连接起来，自由电子由B转移到A，形成瞬间电流，故C正确；
D、电流的方向与负电荷定向移动的方向相反，因此电流方向是由A到B，电子由B转移到A，所以B带正电，故D错误。
故选：D。
9．【解答】解：因为甲、乙、丙三根电阻丝的材料相同，由于甲、乙的粗细相同，但甲较长，因此甲的电阻大于乙的电阻；又因为乙、丙的长度相同，但丙较粗，而横截面积越小，电阻越大，因此乙的电阻大于丙的电阻；故：R甲＞R乙＞R丙。
故选：C。
10．【解答】解：
AC．只把B和C接入电路，滑片下方电阻丝接入电路，当滑片顺时针旋动时，B、C间电阻丝的长度变短，电位器接入电路电阻变小，故A错误、C正确；
B．只把A和B接入电路，滑片上方和左方电阻丝接入电路，滑片移动时A、B间电阻丝的长度发生改变，接入电路中的电阻发生变化，可以改变通过电位器的电流，故B错误；
D．将A、B接入电路同一点，C接电路另一点，A、B间的电阻被短路，接入电路中的电阻为B、C间的电阻，当滑片逆时针旋动时，B、C间电阻丝的长度变长，电位器接入电路电阻变大，故D错误。
故选：C。
11．【解答】解：当S闭合，甲、乙两处接入电压表；分析电路图可知，R1和R2串联，电压表甲测量R1两端电压，电压表乙测量R2两端电压，根据串联电路分压规律可知：
＝＝；
当S断开，甲、乙两表为电流表时，分析电路图可知，R1和R2并联，电流表甲测量R2的电流，电流表乙测量R1的电流，由并联电路分流规律可知：
＝＝；
故B符合题意，ACD不符合题意。
故选：B。
12．【解答】解：A、由甲图可知，当灯泡L两端的电压分别为1V、4V、8V时，通过灯泡的电流分别为0.2A、0.4A、0.5A，则灯泡L的电阻为：，，。由此可知，小灯泡的电阻随温度的升高而增大，A错误。
B、由乙图可知，该电路为串联电路。串联电路中电流处处相等，总电压等于各部分电压之和。由甲图可知，当电流为I＝0.3A时，UL+UR＝2V+6V＝8V＝U。此时小灯泡L的实际功率：PL＝ULI＝2V×0.3A＝0.6W，B正确。
C、由甲图可知，当定值电阻R的电压为8V时，其电流为0.4A，则，C错误。
D、该电路的电压U＝8V，电流I＝0.3A，则电路在10s内消耗的电能：W＝UIt＝8V×0.3A×10s＝24J，D错误。
故选：B。
13．【解答】解：
A、电能表上所标“10（20）A”中，说明电能表平时工作允许通过的最大电流I最大＝20A，电能表工作电压U＝220V，
则电路中同时使用的用电器的最大电功率：P最大＝UI最大＝220V×20A＝4400W，即电路中同时使用的用电器总功率不能超过4400W，故A正确；
BC、3000r/（kW•h）表示每消耗1kW•h的电能，电能表的表盘转过3000转，
转盘转125转消耗的电能：
W＝kW•h＝×3.6×106J＝1.5×105J，
则电热水壶的实际功率：
P实＝＝＝×104W≈1240W，故B错误，C正确；
D、由P＝得，电热水壶的电阻：
R＝＝＝Ω，
由P＝得，电热水壶的实际电压：
U实＝＝＝200V，故D正确。
故选：ACD。
14．【解答】解：
A、密度、热值、比热容都是物质的特性，都与物质本身有关，故A正确；
B、电阻是导体本身的一种属性，与导体两端的电压和通过的电流无关，故B正确；
C、电流等于通过导体横截面积的电荷量和时间的比值，速度等于路程和时间的比值，功率等于功和时间的比值，它们都是采用比值法定义的物理量，故C正确；
D、电炉、电饭锅工作时工作时，消耗电能，产生内能，故是利用电流的热效应来工作的，笔记本电脑工作时将电能转化为光能和声能，不是利用电流的热效应来工作的，故D错误。
故选：D。
三、作图题：每题2分，总4分。
15．【解答】解：家庭电路连接，零线直接连接灯泡的螺旋套，火线先进入开关，再进入灯泡顶端的锡块；三孔插座地线直接接三孔插座的上孔，零线直接接三孔插座的左孔，火线连接右孔。如图所示：

16．【解答】解：根据电流表与被测用电器串联，电压表与被测用电器并联，由图可知，乙与L2串联，故乙为电流表，甲与L2并联，故甲为电压表；如下图所示：

四、实验探究题（本题共计3小题，每空1分，共计20分，）
17．【解答】解：（1）根据控制变量法，可知要探究“导体的电阻可能与导体的长度有关”，要保持导体的材料和横截面积相同，而导体长度不同，由此分析表格数据可知应该选用编号A和B的导体；将A和C两电阻丝接入图示电路，分析表格数据可知A和C两电阻的材料和长度相同，横截面积不同，可探究导体电阻跟导体的横截面积是否有关，分别将A和D两电阻丝接入电路中M、N两点间时，电流表示数不相同，比较可知两电阻丝的长度和横截面积相同，材料不同，由此，初步得到的结论是：长度和横截面积相同时，导体的电阻和导体的材料有关；
（2）通过观察灯泡的亮暗来比较导体电阻的大小，这里用到了转换法，不足之处是灯泡的亮度变化不明显；
（3）导体的长度和材料相同时，横截面积越小，阻值越大；横截面积越大，阻值越小。我国城乡许多地区进行了输电线路的改造，将原来细的铜质输电线换成较粗的铜质输电线，这样减小了输电线的电阻。
故答案为：（1）A、B；②；材料；（2）转换法；灯泡的亮度变化不明显；（3）减小。
18．【解答】解：
（1）连接电路时，为保护电路，开关应该断开；
（2）为了保护电路，闭合开关前，滑动变阻器滑片P应位于阻值最大处，即最左端；
（3）研究电流与电阻的关系时，需移动滑动变阻器来控制定值电阻的电压相同，所以滑动变阻器的作用是控制电阻两端的电压不变；
（4）结合图乙可得出的结论是：电压一定时，电流与电阻成反比；
（5）研究电流与电阻的关系时，需控制定值电阻的电压相同，
由丙图可知，电阻两端的电压始终保持U＝IR＝0.1A×20Ω＝﹣﹣﹣﹣﹣0.4A×5Ω＝2V，
根据串联分压原理可知，将R换成5Ω的电阻接入电路，电阻减小，根据串联电路的分压规律可知，其分得的电压减小；
要保持电阻两端的电压不变，根据串联电路电压的规律可知应减小滑动变阻器分得的电压，由串联分压原理可知，应减小滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为2V。
故答案为：（1）断开；（2）左；（3）控制电阻两端的电压不变；（4）电压一定时，电流与电阻成反比；（5）右；2。
19．【解答】解：（1）小灯泡额定电压为2.5V，故电压表选用小量程，将电压表并联在灯泡两端；当滑片向右移动时灯变暗，说明电路中电流变小，电阻变大，故变阻器应选左下接线柱与灯泡串联在电路中，如下图所示：
；
（2）小华同学连好电路后，灯泡立即发出明亮耀眼的光，说明连接电路时，开关没断开；很快熄灭，说明电路中电流过大，将灯损坏，说明连接最后一根导线时，没有将滑动变阻器的最大电阻连入电路中；
（3）闭合开关时，电压表示数小于灯泡额定电压，为了使灯泡两端的电压达到额定电压值，则移动滑动变阻器滑片P，同时，眼睛应注视电压表的示数，使灯泡两端电压等于灯泡额定电压为止，故选B；
（4）当小灯泡正常发光时，电流表示数如图（乙）所示，电流表选用小量程，分度值0.02A，其示数为0.2A，小灯泡额定功率为：
P＝UI＝2.5V×0.2A＝0.5W；
此时灯泡的电阻为：
R＝＝＝12.5Ω；
实验过程中，移动滑动变阻器滑片，不断改变灯泡的电压和电流，求得电功率，比较灯泡亮度与实际功率的关系，比较电压与功率的关系等；
（5）由图丙可知，电压表选用小量程，分度值0.1V，其示数为2V；
在探究电流跟电阻的关系的实验中，保持电阻两端的电压为2V不变，则根据串联电路的电流相同的特点得：
I定值＝I滑动，
即：＝，
代入数据得：
＝；
解得：R定＝R滑，
因滑动变阻器最大阻值为50Ω，所以R定＝R滑＝×50Ω＝25Ω，故为了能够完成实验，更换的电阻阻值不能够大于25Ω。
故答案为：（1）见解答图；（2）（a）连接电路时开关没有断开；（b）没有将滑动变阻器的最大电阻连入电路中；（3）B；（4）0.5；12.5；改变灯泡两端的电压及通过灯泡的电流，完成多次测量；（5）25。
五、计算题（本题共计2小题，每题8分，共计16分）
20．【解答】解：（1）小轿车行驶100km消耗汽油的体积V＝8L＝8dm3＝8×10﹣3m3，
由ρ＝可知，小轿车行驶100km消耗汽油的质量：m＝ρV＝0.7×103kg/m3×8×10﹣3m3＝5.6kg；
（2）消耗的汽油完全燃烧放出的热量：Q放＝mq＝5.6kg×4.6×107J/kg＝2.576×108J；
（3）根据二力平衡条件可知，小轿车在水平地面上匀速前进时受到的阻力f＝F＝700N，
则小轿车在平直公路上行驶时，小轿车的牵引力F牵＝f＝700N，
小轿车行驶100km所做的有用功：W＝F牵s＝700N×100×1000m＝7×107J，
此时小轿车的效率：η＝×100%＝×100%≈27.2%。
答：（1）小轿车行驶100km消耗汽油的质量是5.6kg；
（2）小轿车行驶100km消耗的汽油完全燃烧时产生的热量是2.576×108J；
（3）小轿车的效率是27.2%。
21．【解答】解：（1）由P＝UI可得，低温挡加热的电流：
I＝＝＝0.1A；
（2）由P＝可得，中温挡加热5h消耗的电能：
W＝P中温t＝44×10﹣3kW×5h＝0.22kW•h＝0.22度；
（3）当开关S1闭合、S2接b时，电路为R1的简单电路，马桶盖处于中温挡，
由P＝可得，R1的阻值：
R1＝＝＝1100Ω，
当开关S1断开、S2接b时，R1与R2串联，马桶盖处于低温挡，
则电路中的总电阻：
R＝＝＝2200Ω，
因串联电路中总电阻等于各分电阻之和，
所以，R2的阻值：
R2＝R﹣R1＝2200Ω﹣1100Ω＝1100Ω，
当开关S1闭合、S2接a时R1与R2并联，电热马桶盖处于高温挡，
因并联电路中总电阻的倒数等于各分电阻倒数之和，
所以，电路中的总电阻：
R′＝＝＝550Ω，
高温挡加热的额定功率：
P高温＝＝＝88W。
答：（1）低温挡加热的电流为0.1A；
（2）中温挡加热5h，消耗0.22度电；
（3）高温挡加热的额定功率是88W。
