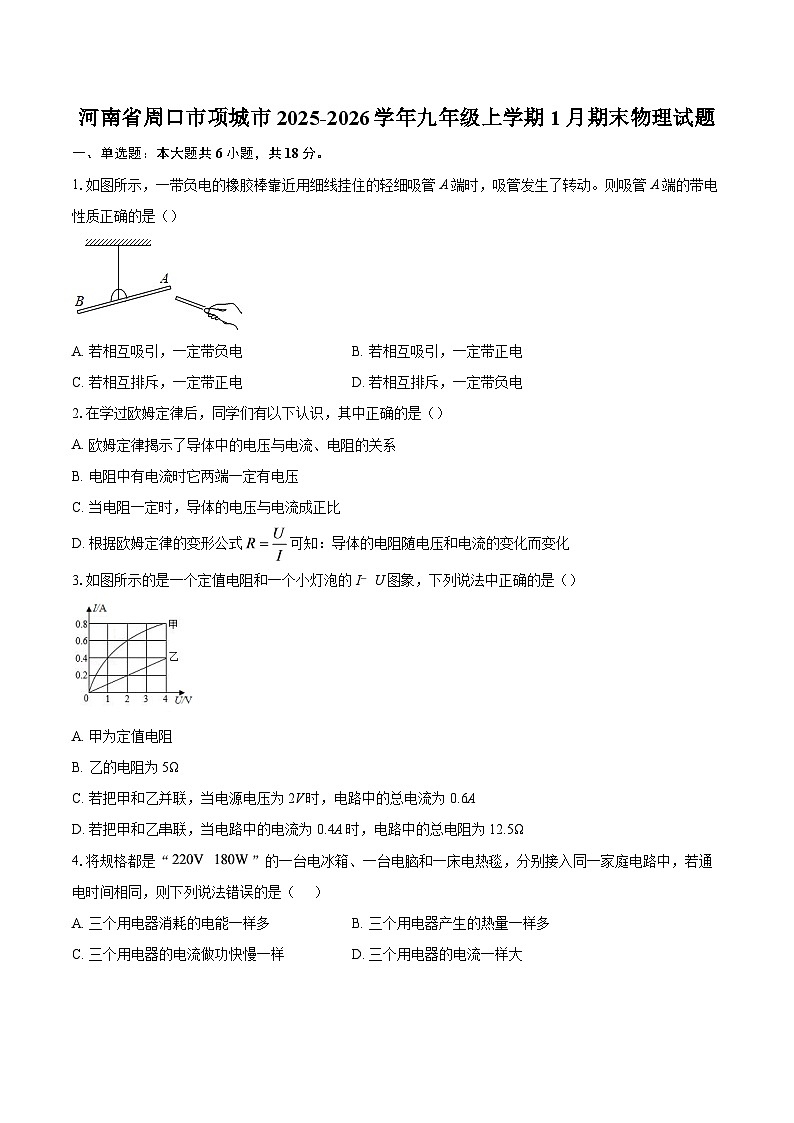

1.如图所示，一带负电的橡胶棒靠近用细线挂住的轻细吸管A端时，吸管发生了转动。则吸管A端的带电性质正确的是（）
A. 若相互吸引，一定带负电B. 若相互吸引，一定带正电
C. 若相互排斥，一定带正电D. 若相互排斥，一定带负电
2.在学过欧姆定律后，同学们有以下认识，其中正确的是（）
A. 欧姆定律揭示了导体中的电压与电流、电阻的关系
B. 电阻中有电流时它两端一定有电压
C. 当电阻一定时，导体的电压与电流成正比
D. 根据欧姆定律的变形公式可知：导体的电阻随电压和电流的变化而变化
3.如图所示的是一个定值电阻和一个小灯泡的I﹣U图象，下列说法中正确的是（）
A. 甲为定值电阻
B. 乙的电阻为5Ω
C. 若把甲和乙并联，当电源电压为2V时，电路中的总电流为0.6A
D. 若把甲和乙串联，当电路中的电流为0.4A时，电路中的总电阻为12.5Ω
4.将规格都是“”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法错误的是（ ）
A. 三个用电器消耗的电能一样多B. 三个用电器产生的热量一样多
C. 三个用电器的电流做功快慢一样D. 三个用电器的电流一样大

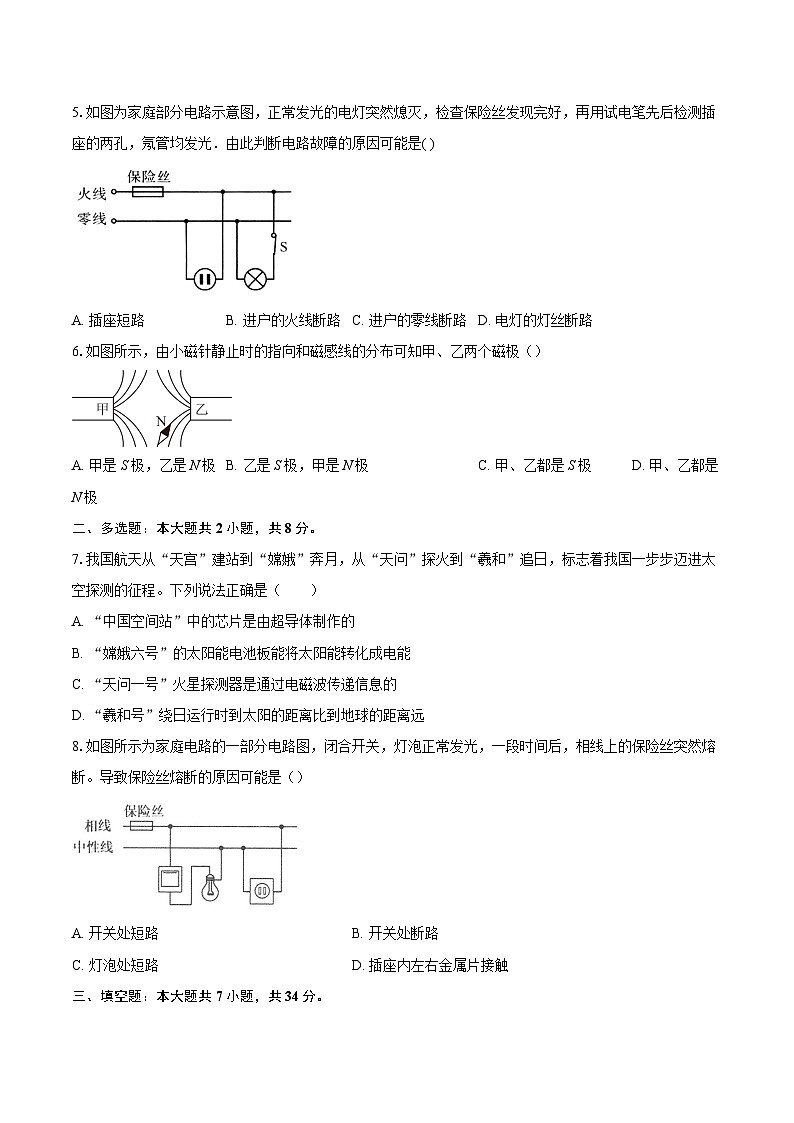

5.如图为家庭部分电路示意图，正常发光的电灯突然熄灭，检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光．由此判断电路故障的原因可能是( )
A. 插座短路B. 进户的火线断路C. 进户的零线断路D. 电灯的灯丝断路
6.如图所示，由小磁针静止时的指向和磁感线的分布可知甲、乙两个磁极（）
A. 甲是S极，乙是N极B. 乙是S极，甲是N极C. 甲、乙都是S极D. 甲、乙都是N极
二、多选题：本大题共2小题，共8分。
7.我国航天从“天宫”建站到“嫦娥”奔月，从“天问”探火到“羲和”追日，标志着我国一步步迈进太空探测的征程。下列说法正确是（ ）
A. “中国空间站”中的芯片是由超导体制作的
B. “嫦娥六号”的太阳能电池板能将太阳能转化成电能
C. “天问一号”火星探测器是通过电磁波传递信息的
D. “羲和号”绕日运行时到太阳的距离比到地球的距离远
8.如图所示为家庭电路的一部分电路图，闭合开关，灯泡正常发光，一段时间后，相线上的保险丝突然熔断。导致保险丝熔断的原因可能是（）
A. 开关处短路B. 开关处断路
C. 灯泡处短路D. 插座内左右金属片接触
三、填空题：本大题共7小题，共34分。

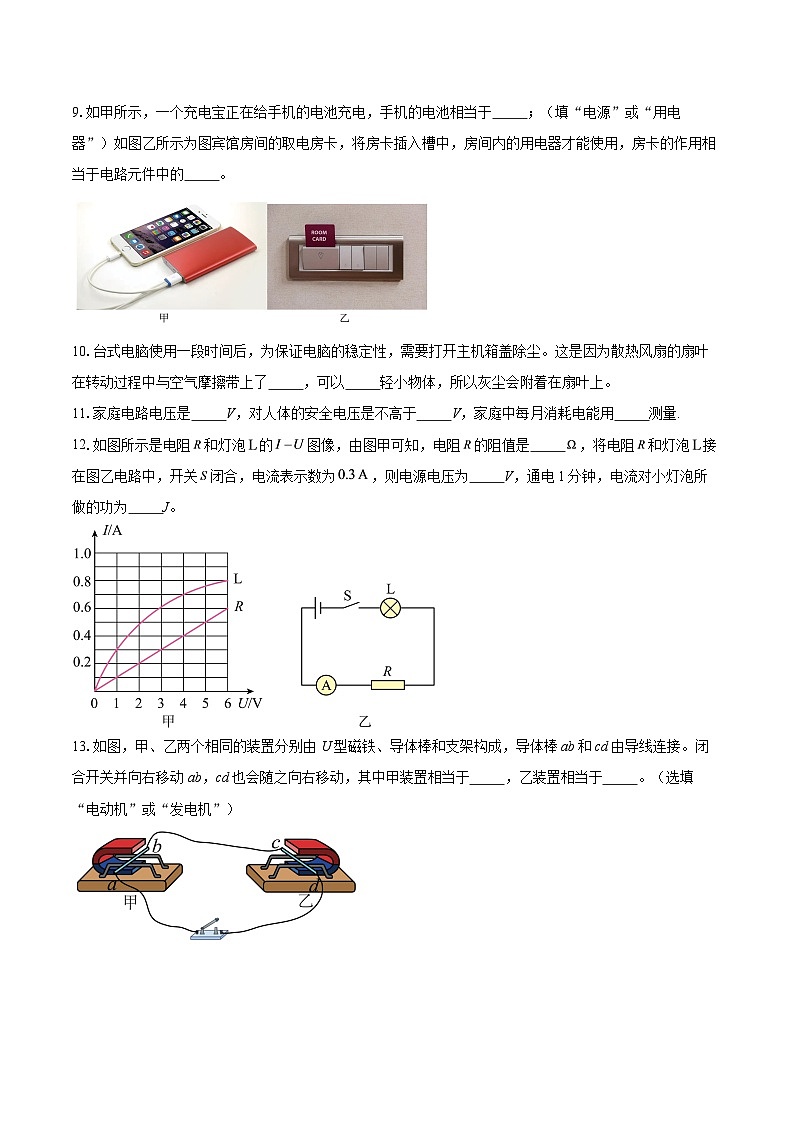

9.如甲所示，一个充电宝正在给手机的电池充电，手机的电池相当于 ；（填“电源”或“用电器”）如图乙所示为图宾馆房间的取电房卡，将房卡插入槽中，房间内的用电器才能使用，房卡的作用相当于电路元件中的 。
10.台式电脑使用一段时间后，为保证电脑的稳定性，需要打开主机箱盖除尘。这是因为散热风扇的扇叶在转动过程中与空气摩擦带上了 ，可以 轻小物体，所以灰尘会附着在扇叶上。
11.家庭电路电压是 V，对人体的安全电压是不高于 V，家庭中每月消耗电能用 测量.
12.如图所示是电阻和灯泡的图像，由图甲可知，电阻的阻值是 ，将电阻和灯泡接在图乙电路中，开关闭合，电流表示数为，则电源电压为 V，通电1分钟，电流对小灯泡所做的功为 J。
13.如图，甲、乙两个相同的装置分别由U型磁铁、导体棒和支架构成，导体棒ab和cd由导线连接。闭合开关并向右移动ab，cd也会随之向右移动，其中甲装置相当于 ，乙装置相当于 。（选填“电动机”或“发电机”）
14.如图所示的甲、乙两个电路中，闭合开关后，输电线均因电流过大使保险丝熔断。甲电路中输电线电流过大的原因是 ，乙电路中输电线电流过大的原因是 。
15.(1)电压表读数 V；电流表读数 A；电阻箱读数 Ω。
(2)图 （选填“甲”或“乙”）是小明正确使用测电笔的方式，当测电笔接触 线时，氖管发光。
(3)小明发现家中电热水壶使用的是三脚插头，如图所示，其中标有“E”字样的插脚与用电器的 相连。
四、作图题：本大题共2小题，共6分。
16.如图所示，请你将图中各元件连接完整，完整的电路可用于探究电流产生的热量与电流大小的关系。
17.根据图中磁感线的分布标出电源的正极及磁感线A点的方向。
五、实验探究题：本大题共2小题，共14分。
18.如图所示是“探究导体在磁场中运动时产生感应电流的条件”的实验装置。闭合开关后，导体棒、灵敏电流计、开关、导线组成闭合电路。
(1)根据图中磁感线的方向可以判断蹄形磁体的上端是 （选填“N极”或“S极”）；
(2)磁铁不动，闭合开关，导体沿 （选填“上下”或者“左右”）方向运动时，灵敏电流计指针会发生偏转；
(3)要使灵敏电流计的指针偏转方向发生改变，可以采取的方法是 ；（写出一种）
(4)多次实验得出结论：闭合电路的一部分导体在磁场中做切割磁感线运动时会产生感应电流。下列实例应用了该实验原理的是 （填字母）。
A．电磁起重机 B．电磁继电器
C．动圈式扬声器 D．动圈式话筒
19.小明利用如图甲所示电路测定小灯泡的功率．被测小灯泡的额定电压为2.5V，电阻约为10Ω左右．实验室有如下器材：电源（电压为6V）、电流表（0～0.6A 、0～3A）、电压表（0～3V、0～15V）、开关各一个、导线若干、滑动变阻器三只：R1（20Ω 0.5 A）、R2（50Ω 0.5 A）、R3．

（1）实验前在检查仪器时，发现电流表指针如图乙所示，则接下来的操作是 ．正确连接电路闭合开关后，发现无论怎样移动滑动变阻器滑片，灯泡都不亮，电压表示数接近6V，电流表示数几乎为0，电路的故障可能是 ．
（2）排除电路故障后，闭合开关，改变滑动变阻器的阻值，多次测量，小明画出了小灯泡中电流随其两端电压变化的关系图像（如图丙），则小灯泡的额定功率为 W．在多次测量中，小明还发现：当电压表的示数增大时，电压表与电流表的示数之比 ．（选填“变大”、“变小”或“不变”）．
（3）小明又取了一个规格、型号完全相同的旧灯泡进行实验，发现在额定电压下工作时，灯泡亮度明显偏暗，小明仔细观察，发现这只灯泡的玻璃内壁变黑．灯泡亮度偏暗的原因是灯丝发光时发生升华而变细，消耗的实际功率变 的缘故（选填“大、小）．
（4）灯泡的功率测量完毕，小明用5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻更换电路中的灯泡，探究电流跟电阻的关系，得到如图丁所示的电流I随电阻R变化的图像，则小明应选用滑动变阻器 （选填“R1”、“R2”或“R3”）．若某次实验中滑动变阻器连入的阻值为14Ω，则所选定值电阻的阻值为 ．
六、计算题：本大题共2小题，共20分。
20.如图所示的电路中，，，当开关闭合时，电压表的示数为。求：
电流表示数是多少？
电源电压是多少？
整个电路在内消耗的电能是多少？
21.如图1为某校物理小组设计的具有加热和保温功能的电热器内部简化电路。Rt为热敏电阻，阻值随温度升高而减小。R1、R2、R3均为电热丝，且，闭合开关、，电热器开始加热。（电磁铁线圈电阻忽略不计）
(1)加热时，动触点a与上方静触点b，c接通，工作电路的总功率？
(2)电磁铁对衔铁的吸引力F与控制电路中电流I的关系如图2所示。当电磁铁对衔铁的吸引力为时，动触点a与下方静触点d接通，进入保温状态，此时热敏电阻的阻值是多少？
(3)保温状态下，的功率为，则工作电路消耗的电能是多少？
1.【答案】D
2.【答案】B
3.【答案】D
4.【答案】B
5.【答案】C
6.【答案】C
7.【答案】BC
8.【答案】CD
9.【答案】用电器
开关

10.【答案】电
吸引

11.【答案】220
36
电能表

12.【答案】10
4
18

13.【答案】发电机
电动机

14.【答案】用电器的总功率过大
短路

15.【答案】7.5
0.28
7408
甲
火
金属外壳

16.【答案】​​​​​​​
17.【答案】​​​​​​​
18.【答案】S极
左右
改变磁场的方向
D

19.【答案】将电流表指针调零
灯泡断路
0.625
变大
小
R2
10Ω

20.【答案】解：闭合开关，两电阻串联，电流表测量电路电流，电压表测量R1两端的电压。
（1）根据欧姆定律可知电流表示数：I===0.5A；
（2）根据欧姆定律可知R2两端的电压：U2=IR2=0.5A×4Ω=2V，
根据串联电路的电压特点可知电源电压：U=U1+U2=1V+2V=3V；
（3）整个电路在10s内消耗的电能：W=UIt=3V×0.5A×10s=15J。
答：（1）电流表示数是0.5A；
（2）电源电压是3V；
​​​​​​​（3）整个电路在10s内消耗的电能是15J。
21.【答案】解：
（1）加热时，动触点a与上方静触点b、c接通，由工作电路可知，此时电阻 和 并联，电源电压 。电阻 的功率为：
电阻 的功率为：
工作电路的总功率为：
（2）当电磁铁对衔铁的吸引力为 时，电热器进入保温状态。由图2可知，此时控制电路中的电流 ，控制电路电压 ，根据欧姆定律 ，可得热敏电阻的阻值：
（3）已知： 的功率 ，保温状态下，动触点a与下方静触点d接通，由工作电路可知，此时电阻 和 串联在220V的电源上。根据公式 可知，此时工作电路中的电流：
此时工作电路的总功率为：
工作电路 消耗的电能为： ​​​​​​​
