2026年江西中考物理基础复习-第十四讲 欧姆定律 电功率 焦耳定律-专题二 探究电流与电压、电阻的关系 课件

这是一份2026年江西中考物理基础复习-第十四讲 欧姆定律 电功率 焦耳定律-专题二 探究电流与电压、电阻的关系 课件，共24页。PPT课件主要包含了实验帮，一题通关，答案如图所示，创新拓展，基础设问，电压表等内容，欢迎下载使用。

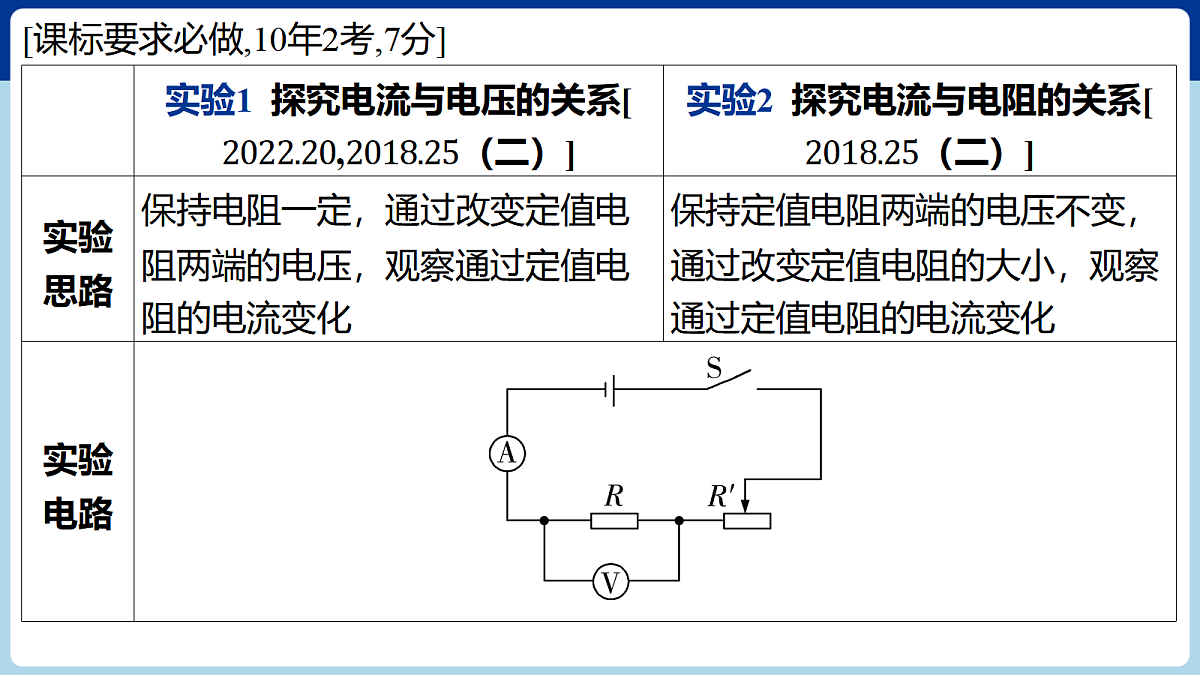

[课标要求必做,10年2考,7分]

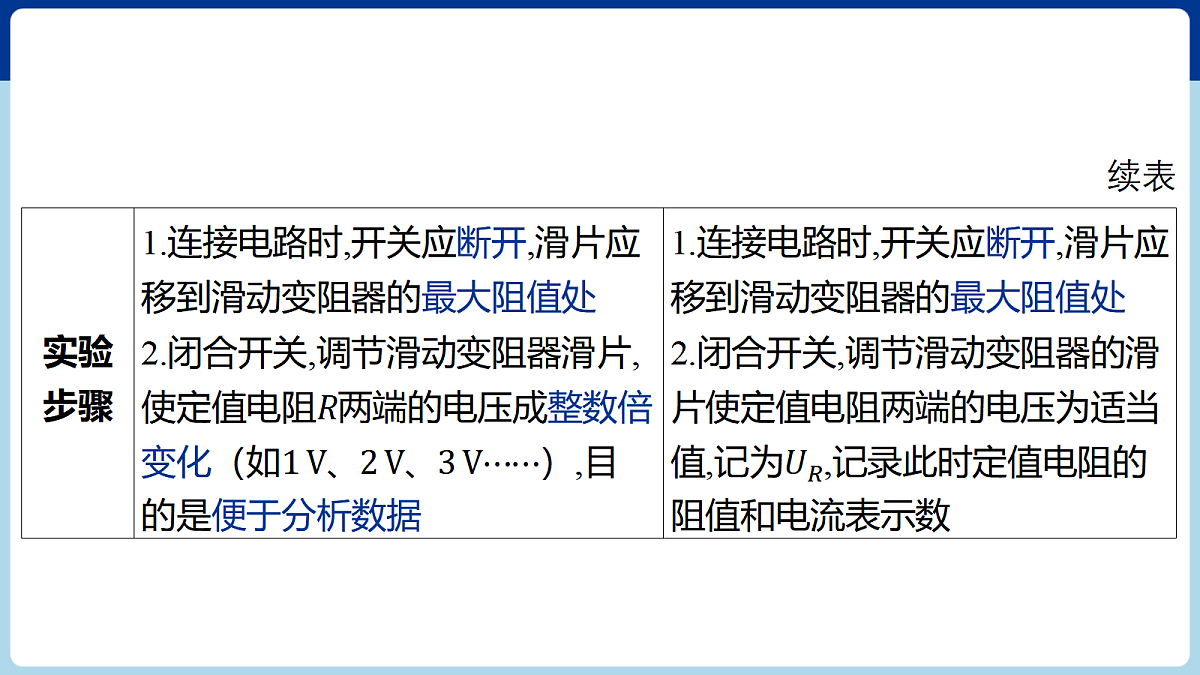

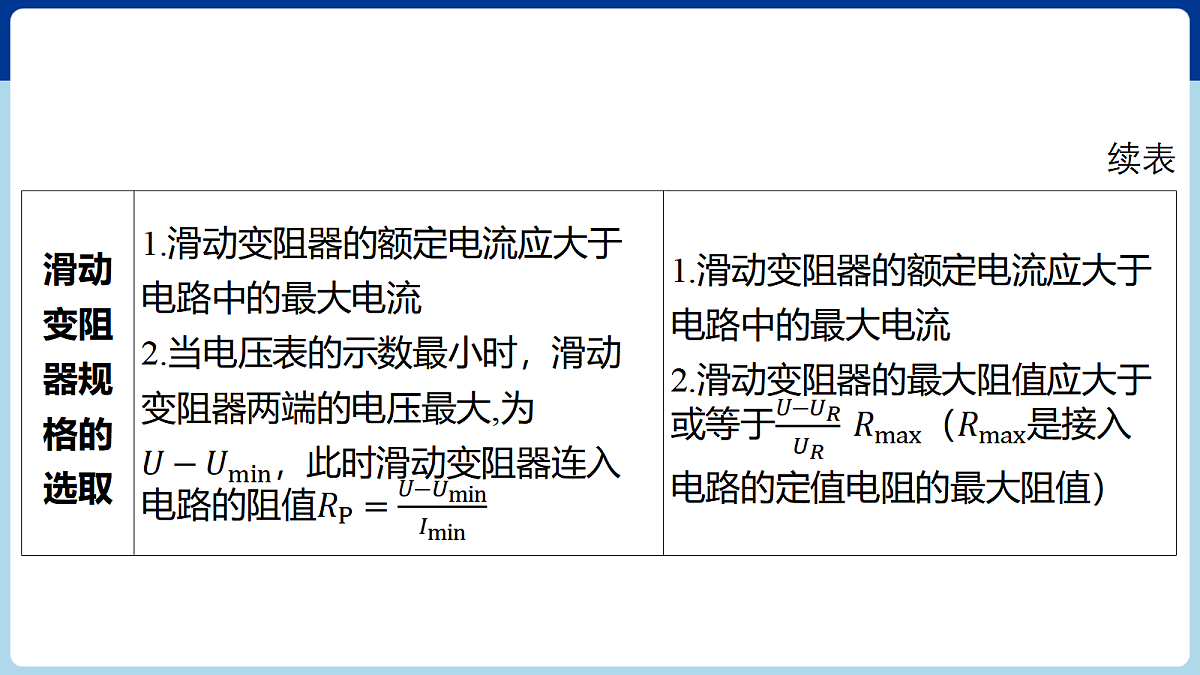

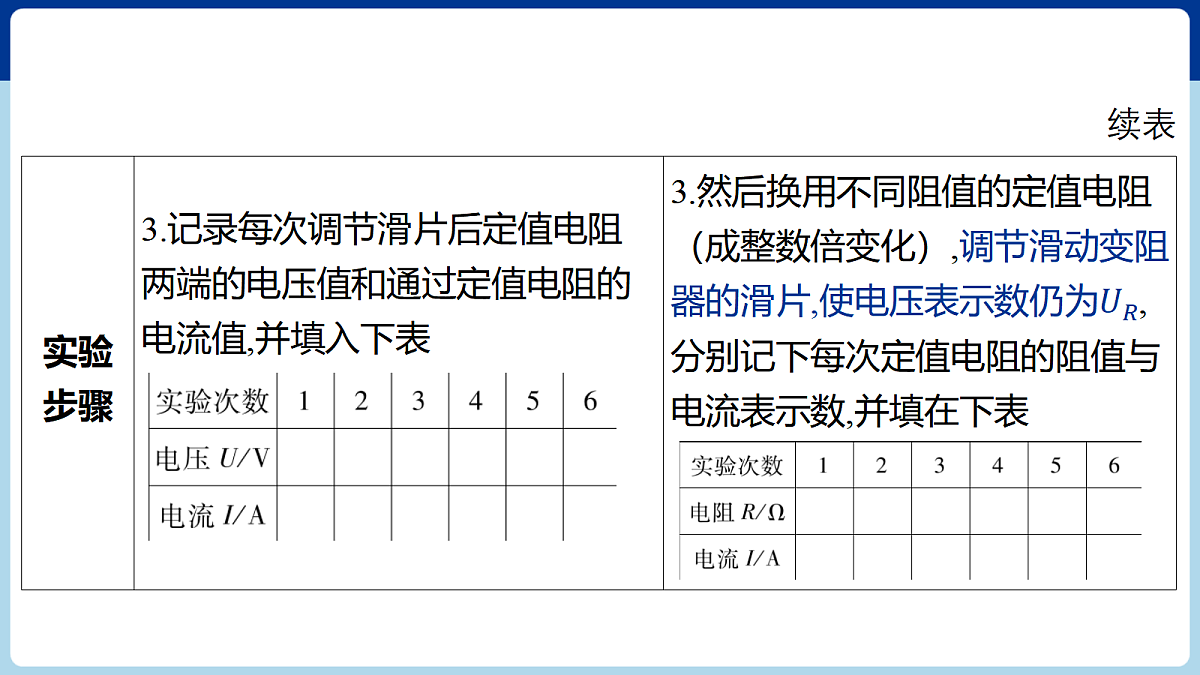

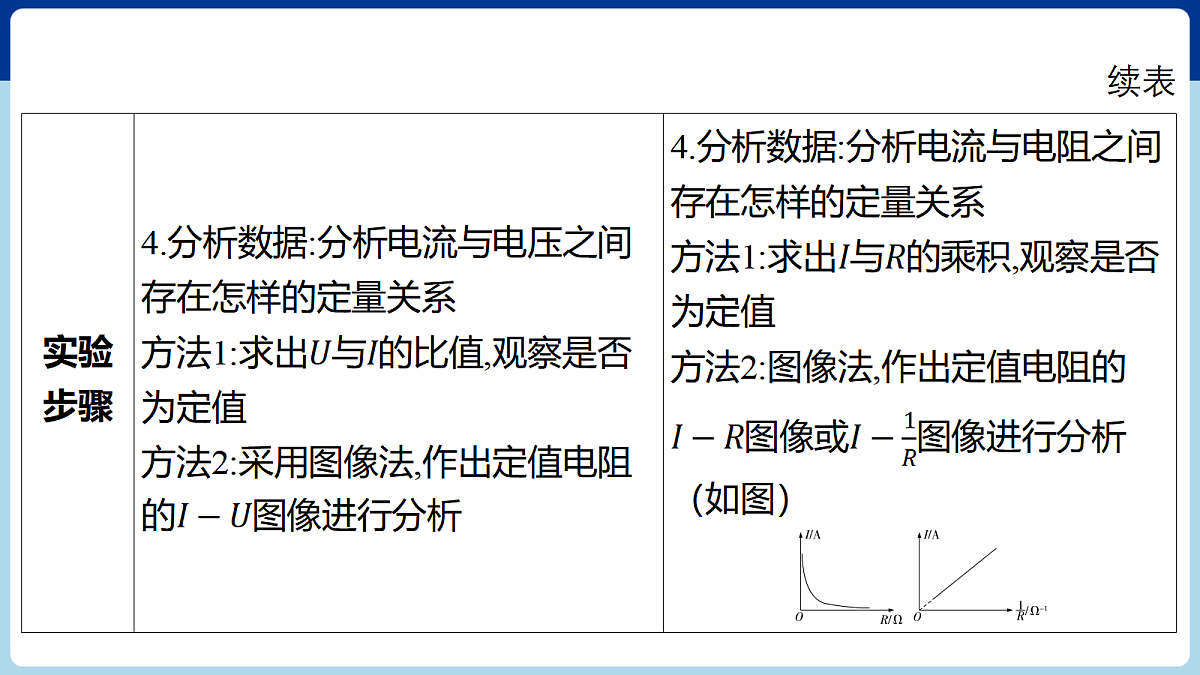

分层练透实验重难点，得高分
例1 [2022江西中考改编] 探究电流与电压的关系。【问题】电流与电压有怎样的关系呢?基础设问
【猜想与假设】 依据电压是形成电流的原因,猜想:通过导体的电流随着导体两端电压的增大而______。
【证据】（1）如图1所示,是该实验的电路图。请判断虚线框内的电表,它们的符号分别是:甲_ _____;乙______。
（2）[电路故障判断]按电路图连接电路,闭合开关，移动滑动变阻器滑片发现，电流表无示数，电压表有示数，则出现该故障的原因可能是______________。
定值电阻断路
电路故障分析加练加练1 若闭合开关后,调节滑动变阻器的滑片,电压表与电流表均有示数且始终不变,则电路故障可能是________________________________________。加练2 若闭合开关后,发现电流表有示数,电压表无示数,则故障可能是定值电阻______。
滑动变阻器两个下（或上）接线柱接入电路
（3）排除故障后,改变滑片位置,电流表指针位置如图2所示时，电路中的电流为_____A。继续移动滑片,测得的几组数据如下表所示。
（4）请在图3的坐标轴上制定标度;把上表中的实验数据在坐标系中描点,并绘出图像。

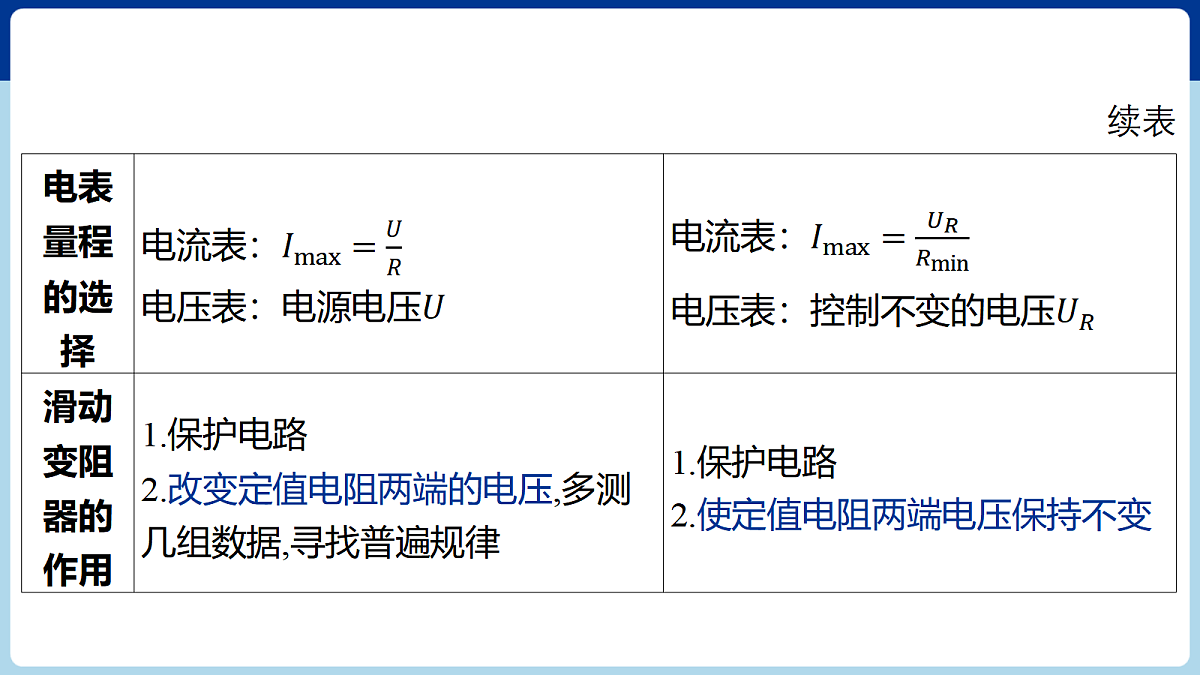

【交流】（1）此实验中滑动变阻器的作用是保护电路和_________________________。（2）若用小灯泡代替定值电阻进行上述实验，______（选填“能”或“不能”）达到实验目的，原因是________________________________。
小灯泡的电阻随温度的变化而变化
（3）下列实验与本实验进行多次测量的目的不相同的是___。
A.探究影响滑动摩擦力大小的因素B.探究杠杆的平衡条件C.用刻度尺测物体的长度
（4）某同学在实验时发现滑动变阻器损坏，于是拆掉损坏的滑动变阻器，添加一个电阻箱，设计了如下所示的电路图，其中不能完成该探究实验的是___（填字母）。
A. B. C.
【证据】（1）请你用笔画线代替导线,将图乙中的实物电路连接完整。
（2）[操作细节]在连接实验电路时,开关应处于______状态,应将滑动变阻器的滑片滑到最____（选填“左”或“右”）端。此实验中滑动变阻器的作用是保护电路和__________________________。
保持定值电阻两端电压不变
定值电阻短路（合理即可）
在电压一定时，通过导体的电流与导体的电阻成反比
能力提升（2）小华选用的滑动变阻器的最大阻值至少为______。
