2026年江西中考物理基础复习-第十四讲 欧姆定律 电功率 焦耳定律-专题三 伏安法测电阻 课件

这是一份2026年江西中考物理基础复习-第十四讲 欧姆定律 电功率 焦耳定律-专题三 伏安法测电阻 课件，共32页。PPT课件主要包含了伏安法测电阻，特殊方法测电阻，一题通关，基础设问，滑动变阻器断路，能力提升，表格中物理量未带单位，电流与电压等内容，欢迎下载使用。

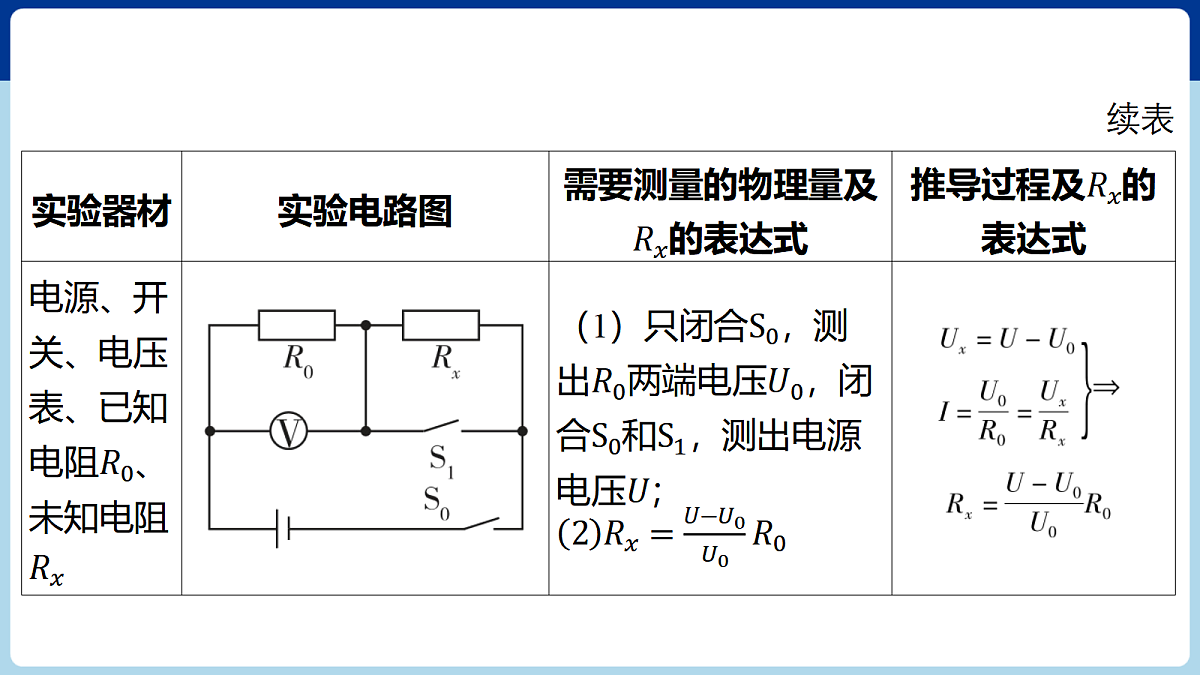

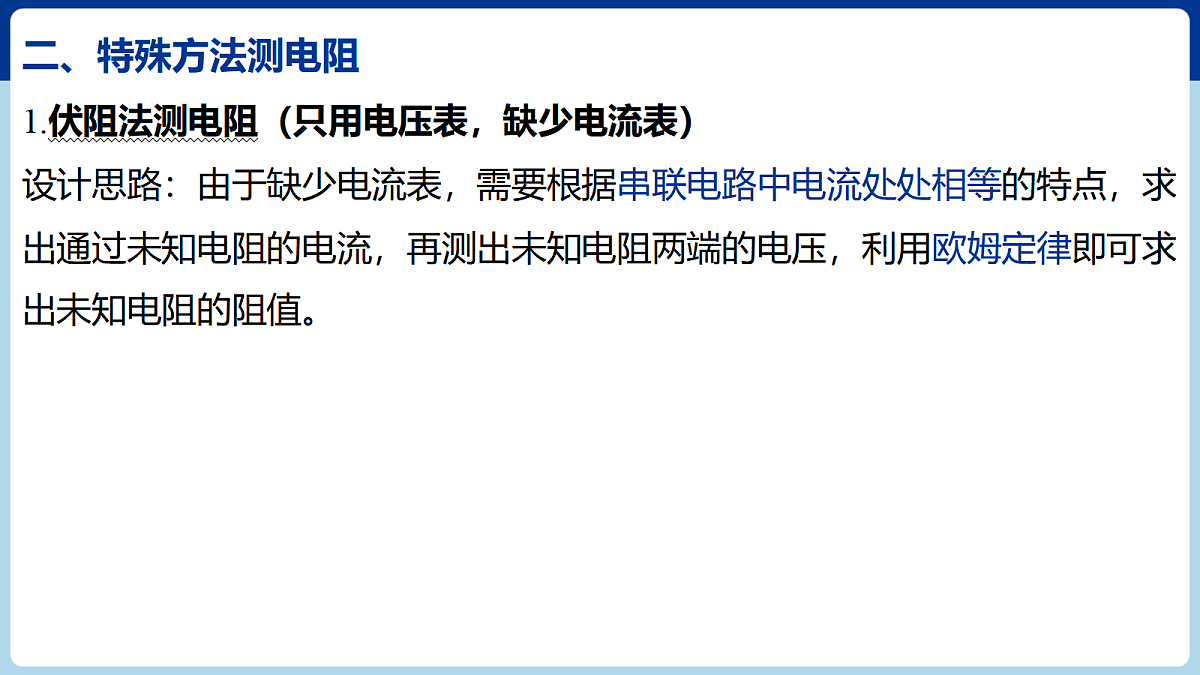

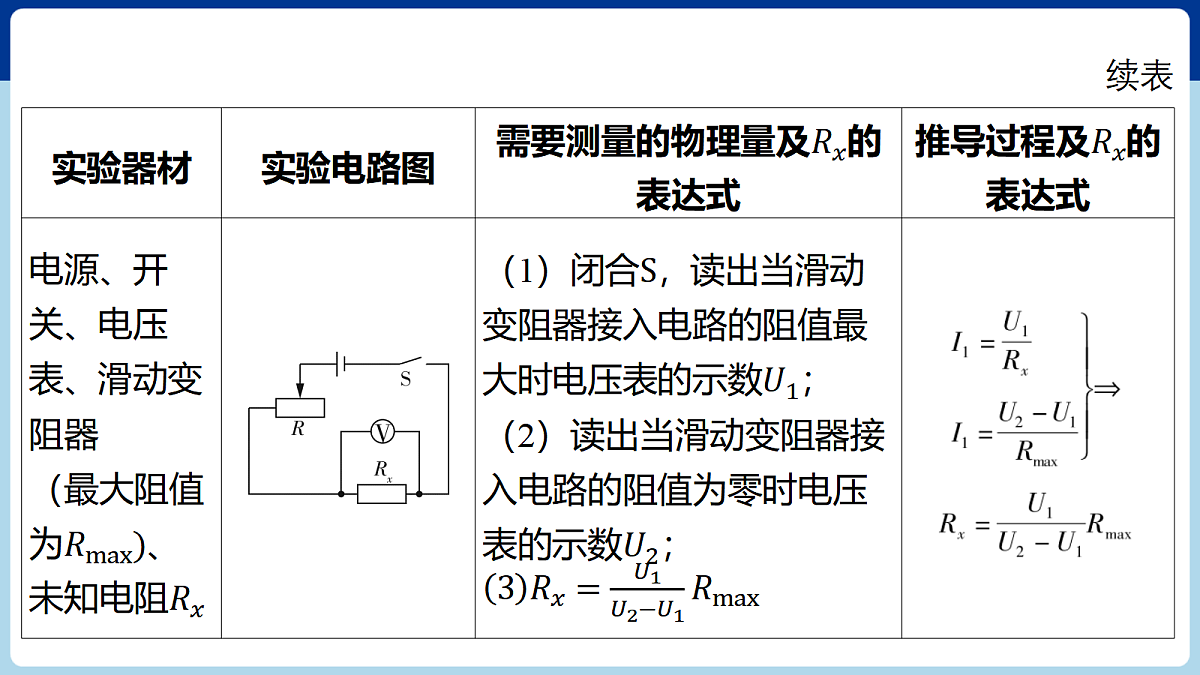

1.伏阻法测电阻（只用电压表，缺少电流表）设计思路：由于缺少电流表，需要根据串联电路中电流处处相等的特点，求出通过未知电阻的电流，再测出未知电阻两端的电压，利用欧姆定律即可求出未知电阻的阻值。#1.1
. .

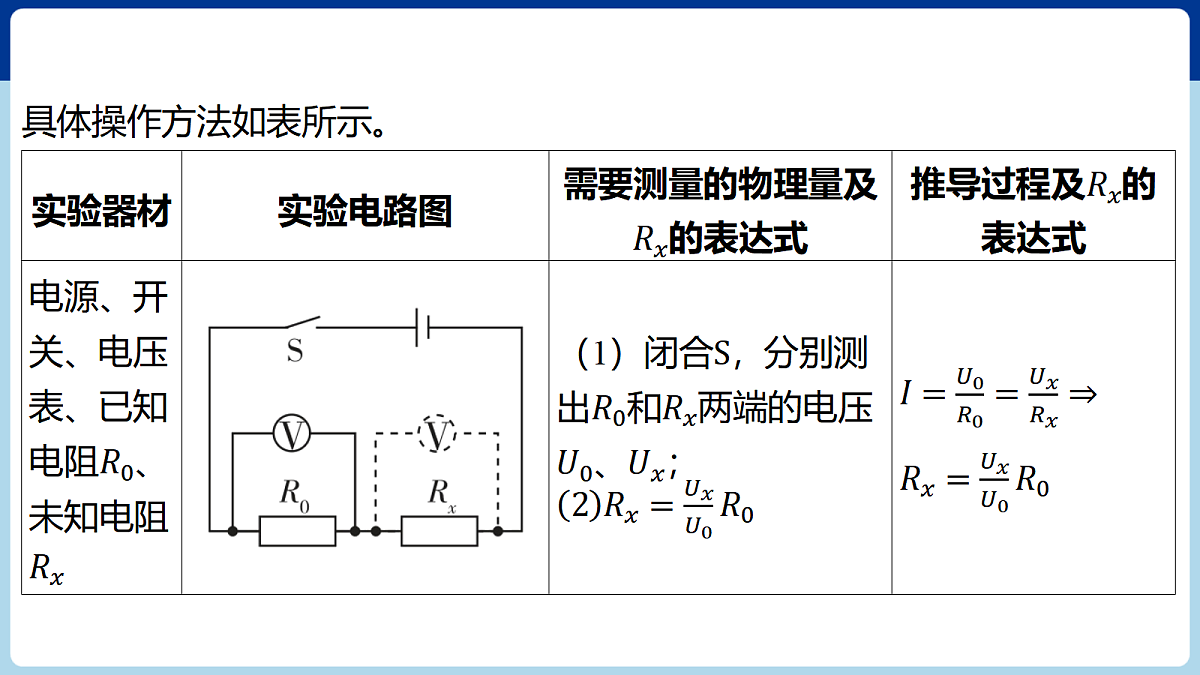

具体操作方法如表所示。#1.1.1
2.安阻法测电阻（只用电流表，缺少电压表）设计思路：由于缺少电压表，需要根据并联电路中各支路电压相等的特点，求出未知电阻两端的电压，再测出通过未知电阻的电流，利用欧姆定律即可求出未知电阻的阻值。具体操作方法如表所示。#2.1.1
分层练透实验重难点，得高分
【实验原理】 _ ______。
【实验步骤】 （1）如图甲所示，是某同学连接的电路。他检查电路连接完好后,正准备闭合开关,同组的另一同学及时提醒他，这样操作存在不足,其不足之处是______________________________________。
没有将滑动变阻器的滑片移到阻值最大端
（4）该同学实验中记录的数据如下表所示。
【交流】（1）请你对上面的实验表格作出评价:______________________。
小灯泡的电阻随温度的升高而增大
通过滑动变阻器与小灯泡的电流大小相等，二者两端电压之和等于电源电压
例2 [2025烟台中考改编] 在“用电流表和电压表测量电阻”的实验中：
[答案] 如图1所示。
（2）正确连接电路后，闭合开关，发现电流表有示数，电压表无示数。出现这个现象的原因可能是_____（选填序号）。
A.待测电阻断路B.待测电阻短路C.电压表接线柱接触不良D.滑动变阻器短路
（3）排除电路故障后，小组同学继续实验，并将记录的数据填写在下表。
[答案] 如图2所示。
【交流】（1）实验中，改变滑片的位置，多次测量的目的是___________________。（2）利用本实验电路还可以探究____________的关系。
求平均值减小误差
（3）若实验中，当滑动变阻器接入电路的阻值为零时，电压表示数小于电源电压，该小组提出了以下猜想，其中最不合理的是___。
A.电流表本身有电阻B.导线本身有电阻C.电压表本身的电阻不够大D.电压表使用前未调零
