2025-2026学年广西壮族自治区钦州市中考猜题物理试卷（含答案解析）

这是一份2025-2026学年广西壮族自治区钦州市中考猜题物理试卷（含答案解析），共17页。试卷主要包含了考生必须保证答题卡的整洁，下列说法中，正确的是，关于光现象，下列说法不正确的是等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．下列工具中，主要利用连通器原理工作的是（ ）
A．抽水机B．液位计C．吸尘器D．注射器
2．下列关于光现象及其形成原因的说法，错误的是（ ）
A．黑板反光﹣﹣光的漫反射B．水中倒影﹣﹣光的反射
C．树下光斑﹣﹣光沿直线传播D．雨后彩虹﹣﹣光的折射
3．物质M通过吸、放热，出现三种不同物态，如图所示，甲、乙、丙物态依次为（ ）
A．固、液、气B．气、液、固C．气、固、液D．液、固、气
4．现代武器中的新型电磁炮是利用电磁技术制成的，具有速度大、命中率高的特点，其原理是磁场对通电导体有力的作用。下图中与此原理相同的是
A．手摇发电机B．电磁铁
C．扬声器D．磁悬浮列车
5．下列说法中，正确的是
A．机械能为零的物体，内能一定不为零
B．的冰变成的水，温度不变，内能不变
C．铁丝被快速弯折的过程中，温度升高是因为内能转化成机械能
D．汽油机压缩冲程中，是用热传递的方式增加了气缸内物质的内能

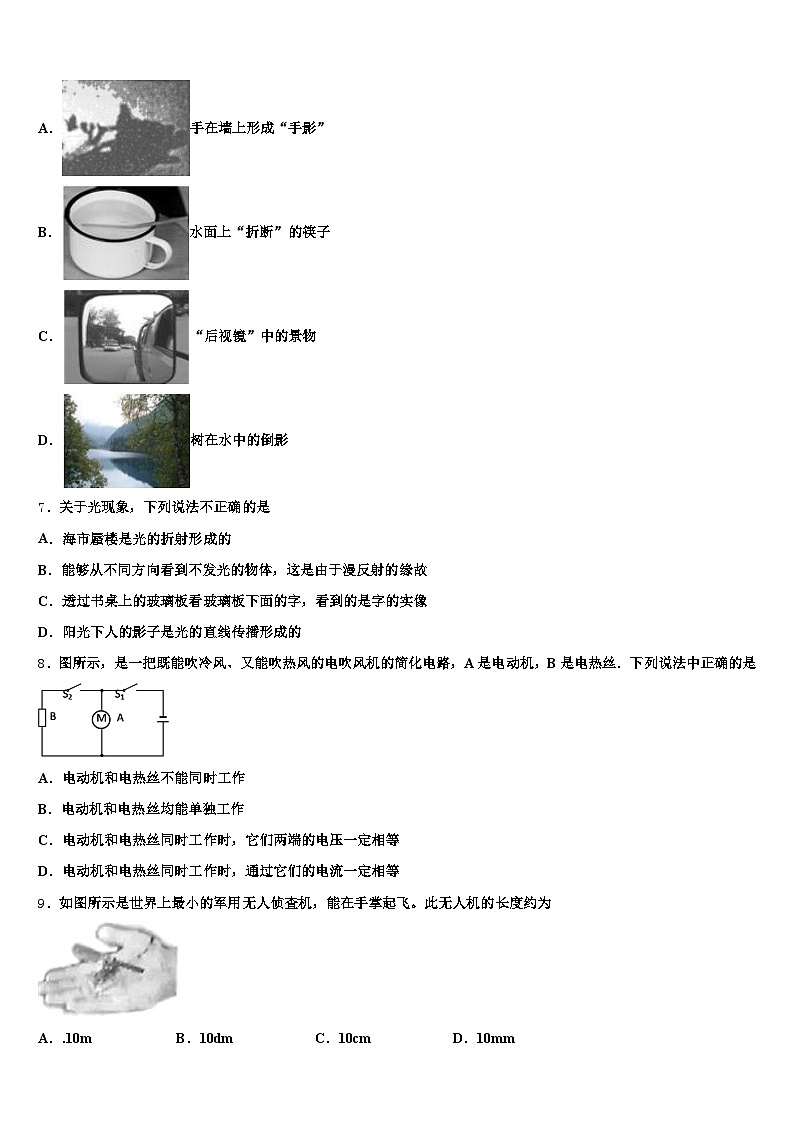

6．如图所示的四种现象中，属于光的折射现象的是
A．手在墙上形成“手影”
B．水面上“折断”的筷子
C．“后视镜”中的景物
D．树在水中的倒影
7．关于光现象，下列说法不正确的是
A．海市蜃楼是光的折射形成的
B．能够从不同方向看到不发光的物体，这是由于漫反射的缘故
C．透过书桌上的玻璃板看玻璃板下面的字，看到的是字的实像
D．阳光下人的影子是光的直线传播形成的
8．图所示，是一把既能吹冷风、又能吹热风的电吹风机的简化电路，A是电动机，B是电热丝．下列说法中正确的是
A．电动机和电热丝不能同时工作
B．电动机和电热丝均能单独工作
C．电动机和电热丝同时工作时，它们两端的电压一定相等
D．电动机和电热丝同时工作时，通过它们的电流一定相等
9．如图所示是世界上最小的军用无人侦査机，能在手掌起飞。此无人机的长度约为
A．.10mB．10dmC．10cmD．10mm

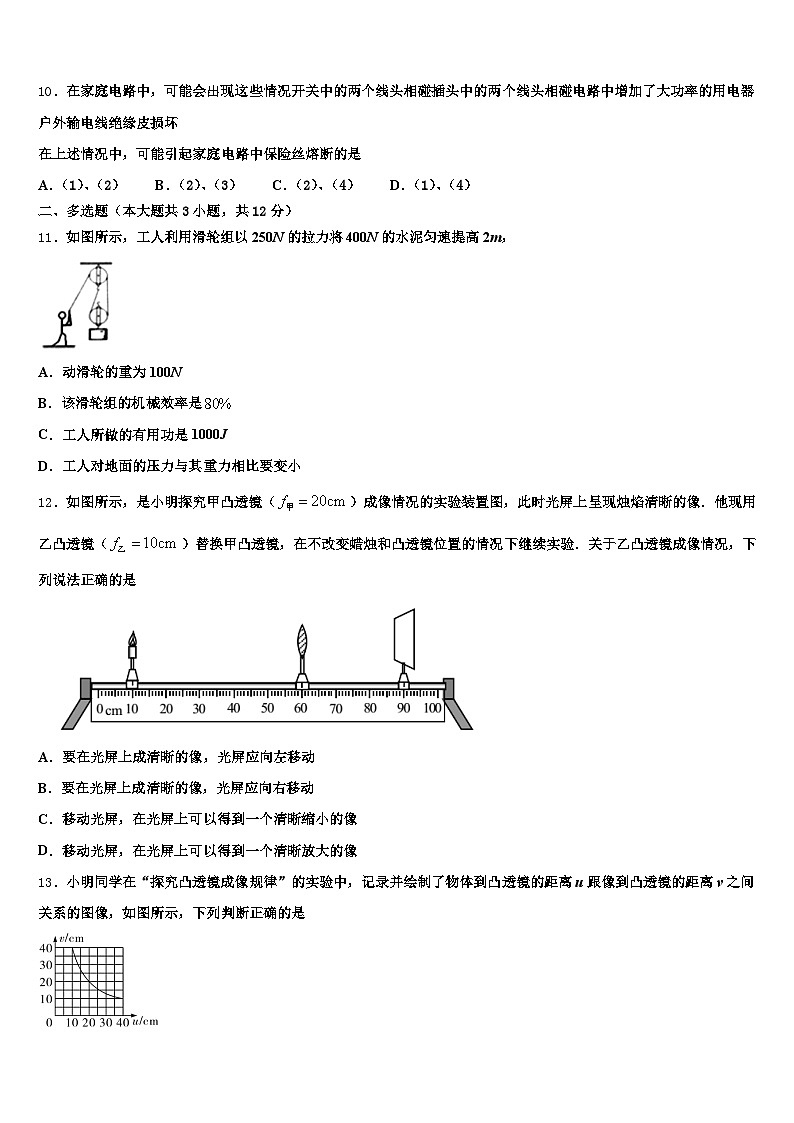

10．在家庭电路中，可能会出现这些情况开关中的两个线头相碰插头中的两个线头相碰电路中增加了大功率的用电器户外输电线绝缘皮损坏
在上述情况中，可能引起家庭电路中保险丝熔断的是
A．（1）、（2） B．（2）、（3） C．（2）、（4） D．（1）、（4）
二、多选题（本大题共3小题，共12分）
11．如图所示，工人利用滑轮组以250N的拉力将400N的水泥匀速提高2m，
A．动滑轮的重为100N
B．该滑轮组的机械效率是
C．工人所做的有用功是1000J
D．工人对地面的压力与其重力相比要变小
12．如图所示，是小明探究甲凸透镜（）成像情况的实验装置图，此时光屏上呈现烛焰清晰的像．他现用乙凸透镜（）替换甲凸透镜，在不改变蜡烛和凸透镜位置的情况下继续实验．关于乙凸透镜成像情况，下列说法正确的是
A．要在光屏上成清晰的像，光屏应向左移动
B．要在光屏上成清晰的像，光屏应向右移动
C．移动光屏，在光屏上可以得到一个清晰缩小的像
D．移动光屏，在光屏上可以得到一个清晰放大的像
13．小明同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图像，如图所示，下列判断正确的是
A．该凸透镜的焦距是20cm
B．当u=15cm时，在光屏上能得到一个放大的像
C．当u=25cm时，在光屏上能得到一个缩小的像
D．把物体从距凸透镜12cm处移动到30cm处的过程中，像逐渐变小
三、填空题（本大题共5小题，共10分）
14．如图是一个温度自动报警器的工作原理电路图。当控制电路中有电流通过时，电磁铁左端为_________极。在使用中发现，当温度达到设定值时，电铃没有报警。经检查，各元件完好、电路连接无误，则可能是因为_________(任写一种)导致工作电路没有接通。
15．小华去森林探险，看见阳光透过树叶的缝隙在地上留下圆形光斑，光斑的成像原理是____（填光学原理）．同时看见树林边溪水中的“蓝天白云”，这是____（填光学原理）在水中所成的虚像．小华想利用平面镜将太阳光束反射进一个水平山洞（如图所示），则他应将平面镜与水平地面成____夹角放置．
16．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．某同学用测电笔测试电路中的C、D两点，发现这两处都能使测电笔的氖管发光，再用测电笔测试火线上A点和零线上B点时，氖管在测A点时能发光，在测B点时不发光．那么可以判定故障是电路中的_____（选填“AC”、“CD”或“BD”）段_____（选填“短路”或“断路”）．
17．在如图所示电路中，闭合开关S，移动滑动变阻器的滑片P，当电压表的示数为6V时，电流表示数为0.5A ；当电压表的示数为2V时，电流表示数为1A．则电阻 R0为____Ω，电源电压为________V．
18．我国首架拥有完全自主知识产权的大型客机c919在上海浦东机场成功起飞．飞机装有无锡某企业生产的3D打印钛合金零件，3D打印技术之就是在高能激光的作用下．钛合金粉末会_____（选填“吸收”或“放出”）热量，______（填物态变化名称）成液态，然后成型．
四、计算题（本大题共3小题，共29分）
19．一辆质量为3t的汽车，在平直公路上以额定功率90kW从静止开始运动，经15s运动125m恰好达到最大速度，接着匀速运动25s，再关闭发动机，滑行了100m之后停下．其v-t图象如图所示．已知汽车在运动过程中受到的阻力恰为车重的0.2倍，（g取10N/kg）求：
汽车匀速运动时的牵引力；整个过程中发动机做的功；全程中汽车的平均速度v．
20．如图所示电路中，电源电压不变闭合开关后，当滑片在滑动变阻器的某一端点A时，电流表示数为0.3A，小灯泡消耗的电功率为0.9W；当滑片移至滑动变阻器的中点时，电压表示数变化了2V，此时小灯泡恰好正常发光，且消耗的电功率为2W．求：
（1）当滑片在A端点时，电压表的示数；
（2）小灯泡正常发光时的电阻；
（3）电源电压
21．如图甲所示电路，电源两端电压U不变，R1是定值电阻，R2是滑动变阻器．当开关S闭合后，改变滑动变阻器接入电路的电阻，其电流与电压的关系如图乙所示．
（1）请依据题中提供的信息，求滑动变阻器R2接入电路的最大阻值
（2）请分析求出定值电阻R1的电阻值和电源电压
（3）电阻R1消耗电功率的最大值
五、作图题（本大题共2小题，共4分）
22．如图，一束光从空气射到水面Ｏ点，反射光线在容器壁上形成一光点A．
画出反射光线及对应的入射光线____________；大致画出该入射光线进入水的折射光线；A在水中的像到A的距离为____________cm．
23．如图所示，开关闭合时，电磁铁上端为N极，下端为S极，在图中括号内标出控制电路电源的正负极，并将工作电路图连接完整．要求：开关闭合时，电动机转，小灯泡不亮；开关断开时，小灯泡亮，电动机不转．
六、实验探究题（本大题共3小题，共15分）
24．小宇骑车时发现，不踩踏脚板，车也能滑行一段距离，他在不同的路面上多次尝试后猜想：车滑行的距离可能与路面的粗糙程度和速度有关．为探究其中的奥秘，他在水平桌面上搭成一斜面，用小球做实验，并用毛巾、棉布、木板等改变水平桌面的粗糙程度．
（1）为了探究小球在水平面上的滑行距离与速度的关系，小宇应先后三次将小球从斜面的_____（同一/不同）高度处释放，比较小球在_____（同一/不同）粗糙面上滑行的路程．
（2）为探究小球滑行距离与水平面粗糙程度的关系．小宇先后三次将小球从斜面上的同一高度处释放，三次实验结果如图甲所示，由此得到结论：_____．小宇认为，通过进一步推理可以得出结论：运动的物体如果不受阻力作用，将_____．
（3）在上述（2）的三次实验中，若小球克服毛巾的摩擦力做的功为W1，小球克服木板的摩擦力做的功为W2，则W1_____W2（选填“＞”、“＜”或“＝”）．
（4）为了模拟研究汽车超速带来的安全隐患，李斌同学设计了如图乙所示的探究实验：将A、B两个小球先后从同一装置，高分别为hA、hB的位置滚下（mA＜mB，hA＞hB），推动小木块运动一段距离后静止．同组的小红认为他这样设计实验得出的结论有问题，理由是_____．在如图乙所示的甲、乙两次实验中，木块移动过程中受到的摩擦力分别为f甲、f乙，则f甲_____f乙（选填“＞”、“＜”或“＝”）．
25．在“探究杠杆的平衡条件”的实验中：
（1）调节杠杆平衡时，应该使它在__________位置平衡．根据图示杠杆所处的位置如图（甲），应将杠杆左端平衡螺母向__________旋一些（填“右”或“左”）．
（2）挂上钩码，正确调节使杠杆再次平衡．此时挂在杠杆上的钩码施加的动力、阻力方向恰好与杠杆______，挂钩码位置所对应的刻度值就等于_______．
（3）杠杆调节平衡后，小明在杠杆上A点处挂4个钩码，在B点处挂6个钩码,杠杆恰好在原位置平衡．于是小明便得出了杠杆的平衡条件为：F1l1=F2l2，他这样得出的结论不合理，原因是：__________．
（4）如乙图所示，用弹簧测力计在C处竖直向上拉时测力计的示数应为______N（每个钩码重0.5N），当弹簧测力计逐渐向右倾斜时，使杠杆仍然在原位置平衡，则弹簧测力计的示数将____（选填“变大”、“变小”或“不变”），其原因是________．
26．为了探究浮力大小跟哪些因素有关，某兴趣小组的同学，用同一物体进行了如题图所示的操作，并记下物体静止时弹簧测力计的示数．图乙中物体未放入前溢水杯装“满”了水，物体浸没后，水全部溢出到旁边的小烧杯中．溢出水倒入量筒后的情况如图丁所示．
（1）为探究浮力的大小与液体密度的关系，应选择_________两图，结论是_________；
（2）该小组同学通过比较甲、乙两图中F1和F2的大小，得到“浮力大小与物体浸没的深度有关”的结论，此结论是_______（选填“正确”或“错误”）的，理由是_______________．
（1）根据浮力的知识，由图示信息可得：物体浸没在水中时所受浮力的大小为________N；图丙中盐水的密度为________kg/m1．（g取10N/kg，水的密度为1.0×101kg/m1）
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】
上端开口，下部连通的容器叫做连通器；连通器的特点是容器中的水不流动时，各个容器中液面总是相平的．
【详解】
A. 抽水机是利用大气压来工作的，不是利用连通器原理工作的．故A错误．
B. 液位计的左右两个容器上端开口，底部相连，构成了一个连通器．故B正确．
C. 水压机的基本工作原理是帕斯卡定律，不符合题意；故C错误．
D. 注射器在吸药水时，是利用外界大气压大于其内部的压强，故注射器是利用大气压强的原理工作的；故D错误．
故选B.
2、A
【解析】
A. 黑板反光﹣﹣是黑板部分地方较光滑而产生的镜面反射现象，故A错误；
B. 水中倒影﹣﹣即平面镜成像现象，由光的反射形成，故B正确；
C. 树下光斑﹣﹣是小孔成像现象，由光沿直线传播形成，故C正确；
D. 雨后彩虹﹣﹣是光的色散现象，由光的折射形成，故D正确；
故A错误，符合题意．
点睛：重点是光的直线传播、反射、折射所形成的现象，身边有很多例子，是比较容易区分的，注意理论联系实际，多总结．
3、C
【解析】
解若甲乙丙分别为固、液、气，则根据物态变化的概念和吸热放热情况可知由甲到乙需要吸热，故A错误；若甲乙丙分别为气、液、固，则根据物态变化的概念和吸热放热情况可知由乙到丙需要放热，故B错误；解若甲乙丙分别为气、固、液，则根据物态变化的概念和吸热放热情况可知由甲到乙需要放热，由乙到丙需要吸热，由丙到甲需要吸热，故C正确；若甲乙丙分别为液、固、气，则根据物态变化的概念和吸热放热情况可知由丙到甲需要放热，故D错误；
点睛：掌握六种物态变化的概念，以及六种物态变化的吸热和放热情况，然后逐一分析即可得出答案．
4、C
【解析】
明确通电导体在磁场中受力的作用这一原理，主要应用于电动机．对选项中各电器的工作原理进行分析，最后做出判断．
【详解】
A、手摇发电机的工作原理是电磁感应现象，故A不符合题意；
B、图中实验装置是电磁铁，其原理是电流的磁效应，故B不符合题意；
C、图中的装置是扬声器，音圈（线圈）安放在磁铁磁极间的空隙中，按音频变化的电流通过音圈时，音圈受到磁场力而运动，纸盆与音圈连接，随音圈振动而发声；所以，其原理是通电导体在磁场中受到力的作用，故C符合题意；
D、磁悬浮列车利用“同名磁极相斥，异名磁极相吸”的原理，使列车实现悬浮，故D不符合题意。
故选C。
5、A
【解析】
A、一切物体都有内能，内能一定不为零，内能与机械能无关，故A正确；
B、0℃的冰变成0℃的水，温度虽然不变，但需要吸收热量，所以内能增加，故B错误；
C、反复弯折铁丝时，人对铁丝做功，机械能转化为铁丝的内能，内能增大、温度升高，故C错误；
D、在压缩冲程中，是通过做功的方式增加了气缸内物质的内能，故D错误。
6、B
【解析】
A．手在墙上形成手影，是因为光在同一均匀介质中沿直线传播．故本选项不符合题意；
B．根据光的折射规律，当光从空气斜射入水中或者其他介质中时，折射光线向法线方向偏折，出现了钢勺好像在水面处折断了的现象，属于光的折射现象，符合题意；
C．汽车观后镜，是利用凸面镜能使光线发散的特点扩大视野，是光的反射现象，故本选项不符合题意．
D．平静的水面相当于平面镜，树在水中形成“倒影”是平面镜成像，平面镜成像属于光的反射，故本选项不符合题意．
7、C
【解析】
A. “海市蜃楼”是一种由于光的折射产生的现象，是由于光在密度不均匀的物质中传播时，发生折射而引起的；故A正确；
B. 由于漫反射使我们能从不同的地方看到本身不发光的物体，故B正确；
C. 光通过玻璃板会发生折射，会形成虚像．所以看到的是字的虚像，故C叙述错误;
D. 光在同种均匀介质中沿直线传播，沿直线传播的光照到不透明的物体上，被物体挡住，在物体后面光线照不到的地方形成影子．故D正确．
8、C
【解析】
由图可知，开关S1在干路上，开关S2在电热丝所在支路．
A．当开关S1、S2都闭合时，吹风机和电热丝是并联连接，并且同时工作，故A错误；
B．只闭合开关S2，电路为断路，电动机和电热丝都不工作，只闭合开关S1，电动机工作，电热丝不能单独工作，故B错误；
CD．因为并联电路两端电压相等，并联电路中干路电流等于各支路电流之和，所以电动机和电热丝同时工作时，它们两端的电压一定相等，但通过它们的电流不一定相等，故C正确，D错误．
9、C
【解析】
世界上最小的军用无人侦査机，能在手掌起飞。由手掌的宽度略大于10cm，所以此无人机的长度约10cm；
10、B
【解析】
电路中电流过大，保险丝会熔断。
【详解】
（1）开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大．
（2）会导致用电器短路，会导致电流过大．
（3）会导致用电器的总功率过大，会导致电流过大．
（4）户外线短路，不会烧毁家庭电路中的保险丝．
故（2）（3）会引起保险丝熔断，选B。
二、多选题（本大题共3小题，共12分）
11、ABD
【解析】
由图可知，承担物重的绳子股数n=2，分析滑轮组的受力可得，F=（G+G轮 ）/2，动滑轮重：G轮 =2F-G=2×250N--400N=100N，故A正确；该滑轮组做的有用功：W有 =Gh=400N×2m=800J，故C错误；由图可知，承担物重的绳子股数n=2，则绳端移动的距离：s=nh=2×2m=4m，工人拉力做的功：W总 =Fs=250N×4m=1000J，滑轮组的机械效率：η=W有用/W总×100%=800J/1000J×100%=80%，故B正确；因工人对地面的压力等于自身的重力减去绳端在竖直方向的分力，所以，工人对地面的压力与其重力相比要小，故D正确，故选ABD．
12、AC
【解析】
AB．由题，小明用乙凸透镜（）替换甲凸透镜（），在不改变蜡烛和凸透镜位置的情况下相当于增大了物距，根据凸透镜成实像时“物远像近像变小”，要在光屏上成清晰的像，光屏应靠近透镜，向左移动，故A正确，B错误．
CD．使用甲凸透镜时，物距大于二倍焦距，成倒立缩小的像．用乙透镜替换甲透镜，相当于物距增大，像会变小，因此移动光屏，在光屏上可以得到一个清晰缩小的像，故C正确，D错误．
13、BCD
【解析】
A、由u-v图像可知，u＝v＝20cm=2f，此时凸透镜成倒立、等大的实像，故 f＝10cm，A错误，不符合题意．
B、当u＝15cm时，2f＞u＞f，成倒立、放大的实像．故B正确，符合题意．
C、当u＝25cm时，u＞2f，在光屏上成倒立、缩小的实像，故C正确，符合题意．
D、物体从距凸透镜12cm处移动到30cm处的过程中，凸透镜的物距大于焦距，成实像，根据凸透镜成实像时“物远像近像变小”，物距增大，像距减小，像变小．故D正确，符合题意．
三、填空题（本大题共5小题，共10分）
14、S(或南) 控制电路电源电压太小
【解析】
如图根据安培定则判断，右手握住螺线管，四指弯曲指向电流的方向，则大母指所指的右端即为螺线管的N极，故电磁铁左端为S极。
如图的自动报警器，要能正常工作，当温度达到设定值时，电磁铁中有电流通过，产生磁性，将衔铁吸到左侧将工作电路接通，电铃响；
若在使用中发现，电铃没有报警。可能的原因有：控制电路部分电流小，电磁铁产生的磁性小，即控制电路电源电压太低；也可能衔铁触点接触不良，造成断路，电铃不响等。
右手螺旋定则应用时，要注意四指弯曲指向电流的方向，千万不要理解成线圈的绕向，有同学容易在这点混淆，有个简单的方法，即使用右手螺旋定则前先把电流方向标在线圈上。
15、光的直线传播 光的反射 30°或150°
【解析】
（1）阳光透过树叶的缝隙在地上留下圆形光斑，这是小孔成像现象，是光的直线传播形成的；
（2）溪水中的“蓝天白云”，即平面镜成像，是由光的反射在水中形成的虚像；
（3）根据光的反射定律，作出反射光线和入射光线夹角的角平分线，即为法线；
然后过反射点垂直于法线作出平面镜，如下图所示；此时反射角为；
则平面镜与水平面的夹角为30°，或者为180°﹣30°=150°．
所以，应将平面镜与水平地面成30°或者150°夹角放置．
重点是光的直线传播、反射所形成的现象，身边有很多例子很多，是比较容易区分的，最后一问要牢记光的反射定律，即反射光线跟入射光线和法线在同一平面内，反射光线和入射光线分居在法线两侧，反射角等于入射角，灵活运用即可正确解题．
16、BD 断路
【解析】
要知道保险丝没有熔断，说明没有发生电流过大的情况；测量火线氖管发光，证明进户火线正常，测量零线不发光，说明零线也正常．
【详解】
如果电路发生短路，则电路中电流过大会把保险丝烧断，而题目中保险丝没有问题，所以没有出现短路问题；如果A、C处有断路，则用氖管测D点时不会发光；由以上分析可知，A至D处都没有问题，当用测电笔测B时不发光，说明零线是正常的，那么只有BD段某处断路，会造成题干的现象．
17、8；1．
【解析】
解：由电路图可知，电阻R0与滑动变阻器串联R1串联，电压表测R1两端的电压，电流表测电路中的电流；
当电压表的示数为6V时，电流表示数为0.5A，
因串联电路中各处的电流相等，且总电压等于各分电压之和，
所以，由I=可得，电源的电压：
U=I1R0+U1=0.5A×R0+6V，
当电压表的示数为2V时，电流表示数为1A，
电源的电压：
U=I2R0+U1′=1A×R0+2V，
因电源的电压不变，
所以，0.5A×R0+6V=1A×R0+2V，
解得：R0=8Ω，
电源的电压U=I1R0+U1=0.5A×8Ω+6V=1V．
故答案为8；1．
【点评】本题考查了串联电路的特点和欧姆定律的应用，关键是利用好电源的电压不变这一条件．
18、吸收 熔化
【解析】
钛合金粉末在高温下由固态变成液态，是熔化现象，需要吸热；然后按构件形状重新结晶成型．
四、计算题（本大题共3小题，共29分）
19、（1）6000N；（2）3.6×106J；（3）12m/s．
【解析】
（1）汽车的重力：G=mg=3000kg×10N/kg=3×104N，
由题意和图象可知，15-40s汽车的速度最大且做匀速直线运动，根据二力平衡条件和题意可得，汽车匀速运动时的牵引力：F=f=0.2G=0.2×3×104N=6000N；
（2）由题意可知，整个过程中发动机的工作时间：t=15s+25s=40s，
由P=可得，整个过程中发动机做的功：W=Pt=90×103W×40s=3.6×106J；
（3）根据P===Fv可得，v最大===15m/s；
由v=可得，匀速运动的路程：s2=ν最大t2=15m/s×25s=375m，
由图象可知，滑行100m用的时间t3=10s，
则全程中汽车的平均速度：ν====12m/s．
答：（1）汽车匀速运动时的牵引力为6000N；
（2）整个过程中发动机做的功3.6×106J；
（3）全程中汽车的平均速度v为12m/s．
20、（1）3V；（2）12.5Ω；（3）9V
【解析】
由电路图可知，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流．（1）当滑片P在某一端点时，电流表示数为0.3A，小灯泡消耗的功率为0.9W；当滑片P移至中点时，电压表示数变化了2V，此时小灯泡恰好正常发光，且消耗的功率为2W，由小灯泡消耗的功率变大可知，电路中的电流I＝0.3A时，滑动变阻器接入电路中的电阻最大，由P＝UI可得，此时灯泡两端的电压：UL＝＝3V;(2)当滑片P移到中点时，变阻器接入电路中的电阻变小，电路中的电流变大，灯泡两端的电压变大，由电压表示数变化了2V可知，此时灯泡两端的电压UL′＝UL2V＝3V2V＝5V，因此时灯泡正常发光，且灯泡的功率PL′＝2W，所以，由P＝UI＝可得，灯泡正常发光时的电阻：RL＝＝12.5Ω;（3）当滑片P在最右端时，灯泡的电功率两端的电压UL＝3V，电路中的电流I＝0.3A，因串联电路中总电压等于各分电压之和，所以，由I＝可得，电源的电压：U＝ULIR＝3V0.3A×R滑 -----------①，当滑片P移到中点时，灯泡两端的电压UL′＝5V，因串联电路中各处的电流相等，所以，电路中的电流：I′＝＝0.4A，电源的电压：U＝UL′I′×＝5V0.4A×------------②，因电源的电压不变，所以，3V0.3A×R滑＝5V0.4A×，解得：R滑＝20Ω，电源的电压U＝ULIR＝3V0.3A×20Ω＝9V.
点睛：由电路图可知，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流．（1）比较滑片P在某一端点和滑片P移至中点时灯泡消耗的功率判断开始时滑片的位置，根据P＝UI求出此时灯泡两端的电压，(2)根据串联电路的分压特点结合电压表示数的变化判断滑片位于中点时电压表的示数，根据P＝UI＝求出灯泡正常发光时的电阻；（3）当滑片P移到最右端点时，根据串联电路的电压特点和欧姆定律表示电源的电压，滑片P移到中点时，根据串联电路的电流特点和欧姆定律求出电路中的电流，根据串联电路的特点和欧姆定律表示出电源的电压，利用电源的电压不变得出等式即可求出滑动变阻器的最大阻值，进一步求出电源的电压．
21、（1）；（2）10Ω；7V；（3）4.9W
【解析】
（1）由电路图知道，当滑片位于最右端时，滑动变阻器的最大阻值R2 与电阻R1 串联，电压表测R2 两端的电压，此时电路中的电流最小；由乙图知道，电压表的最大值是U1 =6V，I最小 =0.1A，所以，变阻器R2 接入电路的最大阻值： =60Ω；
（2）当滑片位于最左端时电路为R1的简单电路，此时电路中的电流最大，由乙图知道，I最大=0.7A，由 知道，电源的电压是：U=I最大R1 =0.7A×R1；
由于欧姆定律和串联电路中总电压等于各分电压之和，所以，电源的电压是：U=I最小R1 +U2 =0.1A×R1 +6V，
由于电源的电压不变，所以，0.7A×R1 =0.1A×R1 +6V，由此解得：R1 =10Ω，U =7V；
（3）当滑动变阻器接入电路的电阻为0Ω时，电路消耗的总功率最大，此时消耗的最大总功率是：P=UI=7V×0.7A=4.9W．
五、作图题（本大题共2小题，共4分）
22、 30
【解析】
试题分析：因为点O是入射点，反射到A点，则OA 是反射光线，反射定律：反射光线、入射光线做法线在同一平面内，反射光线和入射光线分居法线两侧，反射角等于入射角，做出入射光线；
光从空气斜射入水中，向法线偏折，折射角小于入射角，作出折射光线；
根据平面镜成像的特点，像物等大、等距、正立虚像，像物连线被平面镜垂直平分．所以点A的像到平面镜的距离与点A到平面镜距离相等，等于30.0cm．
考点：光的反射作图 折射作图 平面镜成像特点．
23、
【解析】
磁铁上端为N极，下端为S极，根据安培定则可知，电源的左端为负极，右端为正极；开关闭合时，电磁铁具有磁性，会吸引衔铁，使电动机的电路接通；开关断开时，衔铁在弹簧拉力的作用下与电磁铁分离，使小灯泡的电路接通，如图所示．
六、实验探究题（本大题共3小题，共15分）
24、不同同一当速度相同时，水平面粗糙程度越小，小球滑行距离越远做匀速直线运动=没有控制两个小球的质量相等=
【解析】
（1）为了探究小球在水平面上的滑行距离与速度的关系，小球的速度不同，接触面粗糙程度相同，所以应让小球从相同高度处释放，比较小球在相同粗糙面上滑行的路程；
（2）在探究过程中，采用控制变量法，保证小车到达水平面时的速度相同，通过实验结果可以看出，接触面越粗糙，摩擦力越大，小球速度减小的越快；若水平面光滑无摩擦，则小球不受摩擦力，小球的速度和方向不变，即做匀速直线运动；
（3）在本实验中，小球的动能都用来克服摩擦力做功了，由于小球质量和速度相同，所以三次的动能相同，做的功也相同；
（4）要模拟研究汽车超速带来的安全隐患，应使速度不同但质量相同的小球撞击木块，由图乙知，小球的质量不同，这种设计不合理；在图乙所示的甲、乙两次实验中，木块移动过程中对接触面的压力和接触面的粗糙程度没变，受到的摩擦力不变，则f甲 =f乙
25、水平 右 垂直 力臂 用实验来探究物理规律时，只有一次实验，实验结论具有偶然性 3 变大 动力臂变小
【解析】
(1)调节杠杆平衡时，应使杠杆在水平位置平衡；图中的杠杆左端低、右端高，说明此时杠杆的重心在支点左边，应将杠杆的重心向右移，所以应将平衡螺母向右调节，杠杆才能平衡；
(2)挂上钩码，正确调节使杠杆再次平衡．此时挂在杠杆上的钩码施加的动力、阻力方向恰好与杠杆垂直，挂钩码位置所对应的刻度值就等于力臂；
(3) 小明只做了一次实验就得出结论，是不合理的，我们用实验来探究物理规律时，只有一次实验，实验结论具有偶然性，不能作为规律应用；
(4)用弹簧测力计在C位置竖直向上拉，使杠杆保持水平平衡，根据F1l1=F2l2得测力计的示数为：；弹簧测力计逐渐向右倾斜时，要使杠杆继续保持水平平衡，阻力和阻力臂不变，动力臂变小，动力变大，弹簧测力计示数变大．
26、甲、丙排开液体的体积一定时，液体的密度越大，物体受到的浮力越大错误物体碰到容器底部，受到容器对它的支持力0.51.2×101
【解析】
(1)探究浮力的大小与液体密度的关系时，应控制排开的液体的体积相同，密度不同，故选甲丙；物体在甲中受到的浮力为1.5N−1.2N=0.1N，在丙中受到的浮力为1.5N−1.4N=0.1N，由此可知，当排开液体体积相同时，液体密度越大，物体所受浮力越大；
(2)探究浮力的大小与浸没深度的关系,控制的变量应该是排开水的体积和液体的密度,改变深度,选择图甲和乙,比较F1和F2的大小，得出结论，但是图乙中的物体接触了容器底，使得读数变小，产生了错误结论；
(1)量筒中排开水的体积V排=50cm1=50×10−6m1，
物体浸没在水中时所受浮力F浮=G排=ρ水gV排=1×101kg/m1×10N/kg×50×10−6m1=0.5N，
物体重力G=F浮+F拉=0.5N+1.5N=2N，
物体在盐水中受到的浮力F′浮=G−F′拉=2N−1.4N=0.6N，
由F浮=ρ盐水gV排得：
盐水的密度：
ρ盐水===1.2×101kg/m1
