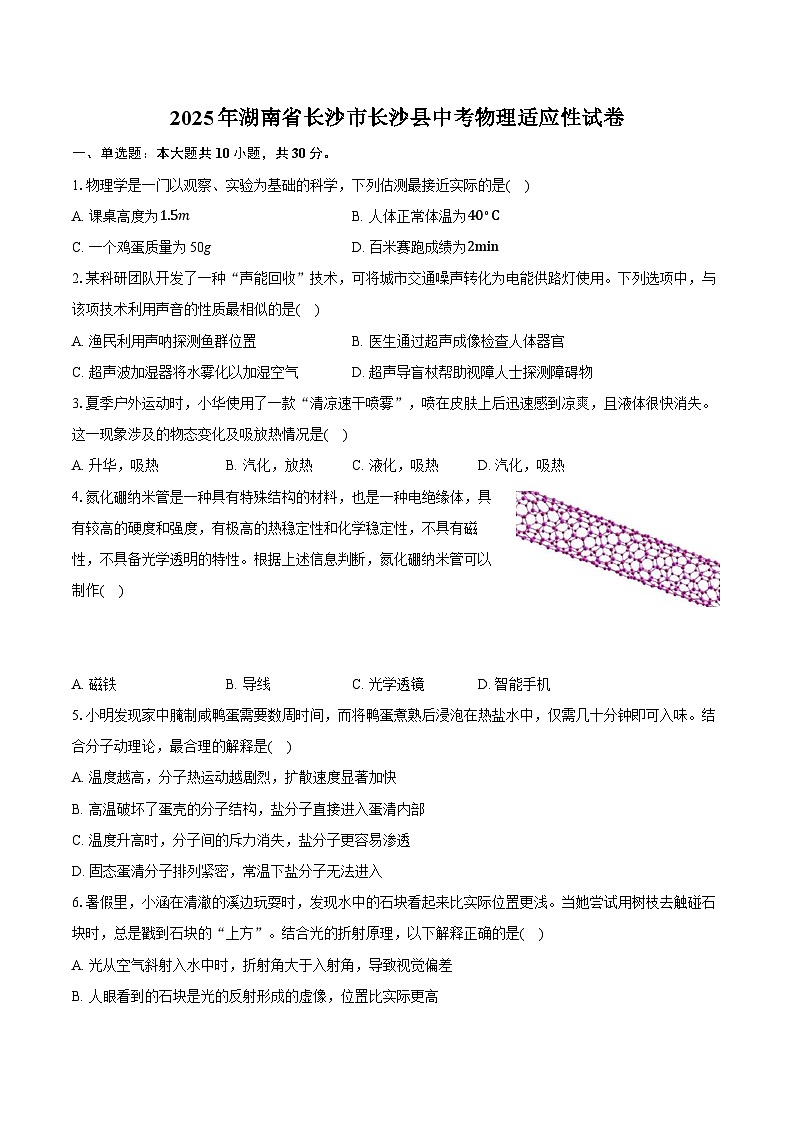

2025年湖南省长沙市长沙县中考物理适应性试卷（中考模拟）

这是一份2025年湖南省长沙市长沙县中考物理适应性试卷（中考模拟），共19页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.物理学是一门以观察、实验为基础的科学，下列估测最接近实际的是( )
A. 课桌高度为1.5mB. 人体正常体温为40∘C
C. 一个鸡蛋质量为50gD. 百米赛跑成绩为2min
2.某科研团队开发了一种“声能回收”技术，可将城市交通噪声转化为电能供路灯使用。下列选项中，与该项技术利用声音的性质最相似的是( )
A. 渔民利用声呐探测鱼群位置B. 医生通过超声成像检查人体器官
C. 超声波加湿器将水雾化以加湿空气D. 超声导盲杖帮助视障人士探测障碍物
3.夏季户外运动时，小华使用了一款“清凉速干喷雾”，喷在皮肤上后迅速感到凉爽，且液体很快消失。这一现象涉及的物态变化及吸放热情况是( )
A. 升华，吸热B. 汽化，放热C. 液化，吸热D. 汽化，吸热
4.氮化硼纳米管是一种具有特殊结构的材料，也是一种电绝缘体，具有较高的硬度和强度，有极高的热稳定性和化学稳定性，不具有磁性，不具备光学透明的特性。根据上述信息判断，氮化硼纳米管可以制作( )
A. 磁铁B. 导线C. 光学透镜D. 智能手机
5.小明发现家中腌制咸鸭蛋需要数周时间，而将鸭蛋煮熟后浸泡在热盐水中，仅需几十分钟即可入味。结合分子动理论，最合理的解释是( )
A. 温度越高，分子热运动越剧烈，扩散速度显著加快
B. 高温破坏了蛋壳的分子结构，盐分子直接进入蛋清内部
C. 温度升高时，分子间的斥力消失，盐分子更容易渗透
D. 固态蛋清分子排列紧密，常温下盐分子无法进入

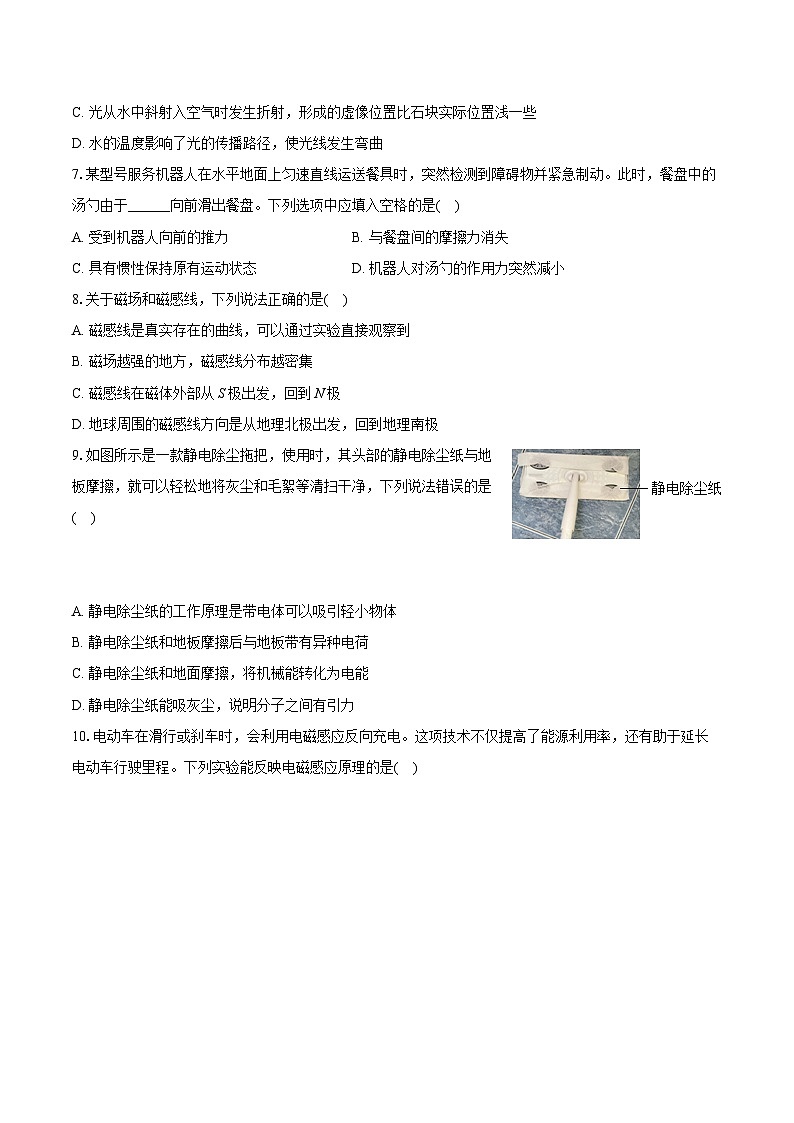

6.暑假里，小涵在清澈的溪边玩耍时，发现水中的石块看起来比实际位置更浅。当她尝试用树枝去触碰石块时，总是戳到石块的“上方”。结合光的折射原理，以下解释正确的是( )
A. 光从空气斜射入水中时，折射角大于入射角，导致视觉偏差
B. 人眼看到的石块是光的反射形成的虚像，位置比实际更高
C. 光从水中斜射入空气时发生折射，形成的虚像位置比石块实际位置浅一些
D. 水的温度影响了光的传播路径，使光线发生弯曲
7.某型号服务机器人在水平地面上匀速直线运送餐具时，突然检测到障碍物并紧急制动。此时，餐盘中的汤勺由于______向前滑出餐盘。下列选项中应填入空格的是( )
A. 受到机器人向前的推力B. 与餐盘间的摩擦力消失
C. 具有惯性保持原有运动状态D. 机器人对汤勺的作用力突然减小
8.关于磁场和磁感线，下列说法正确的是( )
A. 磁感线是真实存在的曲线，可以通过实验直接观察到
B. 磁场越强的地方，磁感线分布越密集
C. 磁感线在磁体外部从S极出发，回到N极
D. 地球周围的磁感线方向是从地理北极出发，回到地理南极
9.如图所示是一款静电除尘拖把，使用时，其头部的静电除尘纸与地板摩擦，就可以轻松地将灰尘和毛絮等清扫干净，下列说法错误的是( )
A. 静电除尘纸的工作原理是带电体可以吸引轻小物体
B. 静电除尘纸和地板摩擦后与地板带有异种电荷
C. 静电除尘纸和地面摩擦，将机械能转化为电能
D. 静电除尘纸能吸灰尘，说明分子之间有引力

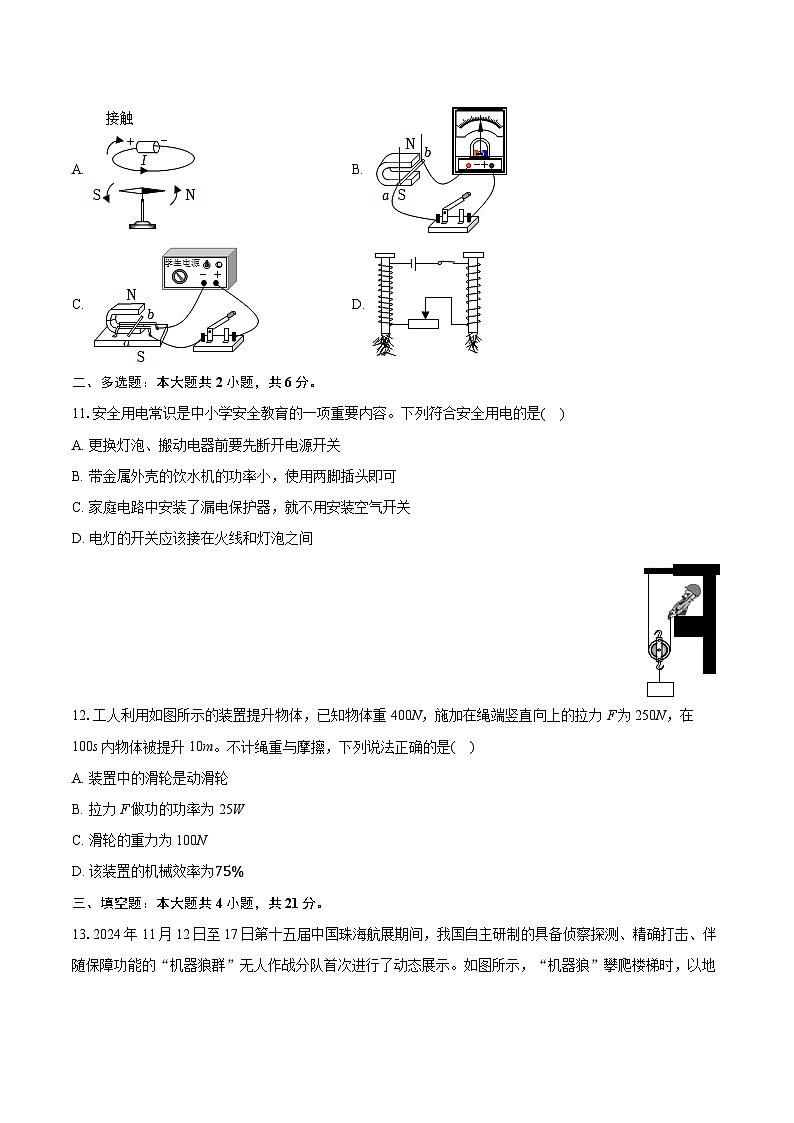

10.电动车在滑行或刹车时，会利用电磁感应反向充电。这项技术不仅提高了能源利用率，还有助于延长电动车行驶里程。下列实验能反映电磁感应原理的是( )
A. B.
C. D.
二、多选题：本大题共2小题，共6分。
11.安全用电常识是中小学安全教育的一项重要内容。下列符合安全用电的是( )
A. 更换灯泡、搬动电器前要先断开电源开关
B. 带金属外壳的饮水机的功率小，使用两脚插头即可
C. 家庭电路中安装了漏电保护器，就不用安装空气开关
D. 电灯的开关应该接在火线和灯泡之间
12.工人利用如图所示的装置提升物体，已知物体重400N，施加在绳端竖直向上的拉力F为250N，在100s内物体被提升10m。不计绳重与摩擦，下列说法正确的是( )
A. 装置中的滑轮是动滑轮
B. 拉力F做功的功率为25W
C. 滑轮的重力为100N
D. 该装置的机械效率为75%
三、填空题：本大题共4小题，共21分。
13.2024年11月12日至17日第十五届中国珠海航展期间，我国自主研制的具备侦察探测、精确打击、伴随保障功能的“机器狼群”无人作战分队首次进行了动态展示。如图所示，“机器狼”攀爬楼梯时，以地面为参照物，“机器狼”是______(选填“运动”或“静止”)的。遥控器或遥控站通过发射______波来操控“机器狼”，这种传输方式无需介质，是实现远程遥控的关键技术之一。
14.跳水项目一直以来都是我国的王牌实力项目。跳水运动员站在跳板上时，跳板被跳水运动员压弯，说明力可以改变物体的______。跳水运动员从跳板跳起后，在运动员腾空上升阶段，动能转化为______能(空气阻力忽略不计)。
15.某智能保温杯内置电加热装置，可以将冷水加热至设定温度。已知该保温杯的额定功率为100W，加热效率为80%。现在额定功率下将0.5kg的水从20∘C加热到60∘C，此过程水吸收的热量为______ J，所需要的时间为______ s。若改善保温杯的性能提高加热效率，能把效率提高到100%吗？______(选填“能”或“不能”)。请说明理由：______。[水的比热容为4.2×103J/(kg⋅∘C)]
16.市面上有一种自动防溺水手环，小明所在的兴趣小组对其展开了研究。其简化原理示意图如图甲所示，当脉搏传感器检测到人体脉搏大于100次/分，同时装置达到设定的水深h时，系统即判定为溺水状态，立即启动气囊救生装置，装置通过打开液体气瓶对救生气囊充气，带动人体浮出水面。小明的质量为50kg，手环的质量和体积忽略不计，g取10N/kg，ρ水=1.0×103kg/m3。
(1)小明所受重力为______ N。
(2)为确保安全，人的头部要露出水面，人体头部约占人体总体积的110。若要保证小明使用时的安全，气囊容积至少为______m3。(注：人体的密度约等于水的密度)
(3)该兴趣小组从实验室选择合适的器材模拟此电路，所用压敏电阻R1的阻值随压力大小变化的图象如图乙所示，电源电压为2V，滑动变阻器的规格为“100Ω1A”。开关S闭合，电流达到0.02A时，可以使磁性开关闭合，气囊救生装置开始工作。假设防溺水手环的压敏电阻正面朝上，与水的接触面积为5cm2，若要实现防溺水深度在0.5m∼2m之间进行调节，则滑动变阻器的阻值调节范围是______。(电磁铁线圈和脉搏传感器的电阻忽略不计)
四、作图题：本大题共1小题，共2分。
17.小红在商场买鞋，她选了一双鞋在“试鞋镜”前试穿(“试鞋镜”是倾斜放置的)。她在镜中看到了鞋子的像。图中A点代表小红脚上的鞋子，请在图中作出小红通过“试鞋镜”看到自己鞋子的光路图。
五、实验探究题：本大题共4小题，共27分。
18.为了探究并联电路的电流规律，小薇设计了如图甲所示的电路进行实验。
(1)小薇先将电流表接在灯L1所在的支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是______。
(2)排除故障后，某次测量时电流表的示数如图乙所示，为______ A。
(3)老师收集到几个组的数据如表所示，分析数据，可得出实验的结论：在并联电路中，______。
19.物理兴趣小组进行探究凸透镜成像的规律实验。
(1)点燃蜡烛后，调节烛焰中心、透镜中心和光屏中心，使它们大致在______。
(2)已知实验中用的凸透镜焦距为10cm，如图所示，将凸透镜固定于50cm刻度线处，蜡烛置于20cm刻度线处，移动光屏至65cm刻度线处时，发现光屏上成清晰的像，则该像是______(选填“缩小”“等大”或“放大”)的像。
(3)若在图示情景基础上，把蜡烛移动至35cm刻度线处，为了在光屏得到清晰的像，应将光屏向______移动。
20.从日常生活中，小明注意到了以下与浮力相关的现象：
现象1：木头漂在水面，铁钉沉在水底；
现象2：轮船从长江驶入大海，船身会上浮一些；
现象3：用手把空饮料罐按入水中，饮料罐浸入越深，手会感到越吃力。为了探究浮力大小与哪些因素有关，小明进行了以下五图所示的实验。
(1)实验前，小明根据现象3做出了以下两个猜想，分析图甲、乙、丙、丁可知，猜想______(填序号)正确。
①浮力大小与物体浸入液体的体积有关
②浮力大小与物体浸入液体的深度有关
(2)分析图______可知，浸在液体中的物体所受浮力大小与液体的密度有关。
(3)小明发现已知水的密度，利用此实验还可以直接计算出盐水密度，但是他在操作中不小心让图戊中的金属块接触了容器底部并与容器底有力的作用，此时计算出的盐水密度将会______(选填“偏大”“偏小”或“仍然准确”)。
21.物理兴趣小组进行探究电流与电压的关系实验。
(1)检查时发现电路中有一根导线连接错误，如图甲所示，请在错误的导线上画“×”，并用笔画线代替导线将电路连接正确。
(2)根据两个小组的实验数据，画出了通过定值电阻的电流I与其两端的电压U的关系图象，如图乙所示。由图象可知R1的阻值______(选填“大于”“小于”或“等于”)R2的阻值。
(3)本实验的结论是：在电阻一定时，通过导体的电流与导体两端的电压成______比。
(4)另一组同学得到了如图丙所示的图象，他们在实验操作中可能存在什么问题？
六、计算题：本大题共2小题，共14分。
22.2024年11月17日，由我国自主设计建造的首艘大洋钻探船“梦想”号在广州正式入列，标志着我国深海探测关键技术装备取得重大突破。如图所示，“梦想”号满载时排水量达42600t，具备海域下11000m深的钻探能力，搭载全球最先进的新型30兆瓦蓄能闭环电网，是目前全球最先进的大洋钻探船。(海水的密度取1.0×103kg/m3，g取10N/kg)
(1)钻头在11000m深的海底处受到海水的压强为多少？
(2)满载时，“梦想”号所受浮力为多少？
(3)在某次航行中，“梦想”号在50s内匀速直线航行了400m，其动力推进系统的输出功率为3×104kW，则此次航行中，其受到海水的阻力是多少？
23.寒假期间，小明在家发现一废弃电熨斗，铭牌上标有“220V 1100W”字样，电熨斗只有一根电阻丝，小明想利用这个电熨斗的电阻丝制作一个可调温的发热坐垫，在父母的陪同下，他拆下整根电阻丝进行研究，发现电阻丝完好无损。他将拆下来的整根电阻丝截成三段，制作成一段阻值可调的电阻丝RP与两段阻值不同的定值电阻丝R1、R2。(忽略温度对电阻的影响)
(1)电阻丝的额定电流是多少？
(2)小明给发热坐垫设计出如图所示的电路图。连接好电路，已知电源电压为10V，当只闭合开关S3，且可调电阻丝RP阻值调到0Ω时，电流为2A，则R1的阻值为多少？
(3)通过开关的闭合与断开及可调电阻丝RP阻值的调节，在通过电阻丝的电流不超过其额定电流的情况下，发现坐垫的最大功率为75W，求发热坐垫在最小功率状态下工作10s产生的热量。
答案和解析
1.【答案】C
【解析】解：A、课桌高度约为75cm=0.75m，故A不符合实际；
B、人体正常体温约为37∘C且变化幅度很小，体温40∘C的人处于发烧状态，故B不符合实际；
C、一个鸡蛋质量约为50g，故C符合实际；
D、中学生百米赛跑成绩为15s，故D不符合实际。
故选：C。
首先要对相关物理量有个初步的认识，不同物理量的估算，有的需要凭借生活经验，有的需要经过简单的计算，有的要进行单位换算，最后判断符合要求的是哪一个。
物理与社会生活联系紧密，多了解一些生活中常见物理量的数值可帮助我们更好地学好物理，同时也能让物理更好地为生活服务。
2.【答案】C
【解析】解：声呐探测鱼群位置、超声成像检查人体器官和超声导盲杖帮助视障人士探测障碍物说明了声音可以传递信息，超声波加湿器将水雾化以加湿空气说明声音可以传递能量。故ABD错误，C正确。
故选：C。
声音可以传递信息和能量。
本题考查了声现象，属于基础题。
3.【答案】D
【解析】解：清凉速干喷雾喷在皮肤上后，液体很快消失，是因为液体变成了气体，这一过程是汽化现象。汽化过程需要吸收热量，从而使皮肤表面的热量被带走，所以小华会迅速感到凉爽。而升华是指物质从固态直接变为气态的过程，题目中是液体变为气体，不属于升华；液化是指物质从气态变为液态的过程，与题目中现象不符；汽化是吸热过程，不是放热过程。故ABC错误，D正确。
故选：D。
物质从固态到液态的过程叫做熔化，物质从液态变成固态的过程叫做凝固；物质从液态变为气态叫做汽化，物质从气态变为液态叫做液化；物质从固态直接变成气态叫升华，物质从气态直接变成固态叫凝华；熔化、汽化、升华吸热，凝固、液化、凝华放热。
分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态，是解题的关键。
4.【答案】D
【解析】解：A.磁铁：氮化硼纳米管不能制作磁铁，因为题干明确提到氮化硼纳米管不具有磁性，而磁铁需要具有磁性才能吸引铁、钴、镍等物质，故A不符合题意；
B.导线：氮化硼纳米管不能制作导线，由于氮化硼纳米管是一种电绝缘体，而导线需要良好的导电性，绝缘体不能导电，故B不符合题意；
C.光学透镜：题干指出氮化硼纳米管不具备光学透明的特性，而光学透镜需要材料具有良好的透光性，以便光线能够透过并发生折射等光学现象，所以氮化硼纳米管不能制作光学透镜，故C不符合题意；
D.智能手机：智能手机由多种部件组成，氮化硼纳米管具有较高的硬度和强度，有极高的热稳定性和化学稳定性，这些特性使其可以应用于智能手机的某些部件中，例如可以作为外壳等部件的材料，以提高其硬度、强度和稳定性等，所以氮化硼纳米管可以制作智能手机的部分部件，故D符合题意。
故选：D。
物质的物理属性：物质与物质之间总是有一些区别的，一种物质与其他物质的明显不同之处称为物质的属性．如果这种区别是物理的，我们就称之为物质的物理属性．物质的物理属性包含：密度、比热容、硬度、透明度、导电性、导热性、弹性、磁性等等。
本题考查了物质的物理特征，物理特征的不同决定了它们各有各的用途，本题体现了物理和生活、生产的紧密联系性，这就要求我们学习物理要联系生活。
5.【答案】A
【解析】解：在腌制咸鸭蛋时，盐分子要通过蛋壳、壳膜等慢慢扩散进入蛋内，由于常温下分子热运动相对缓慢，所以需要数周时间才能入味。而将鸭蛋煮熟后浸泡在热盐水中，一方面，高温使盐分子的热运动变得更加剧烈，扩散速度显著加快；另一方面，煮熟的鸭蛋内部结构发生了一定变化，比如蛋白质发生变性，分子间的空隙可能增大，也有利于盐分子的扩散，所以仅需几十分钟即可入味。故 A符合题意，BCD不符合题意。
故选：A。
分子动理论认为，物质是由大量分子组成的，这些分子处于不停顿的无规律热运动之中，分子之间存在着相互作用力。扩散现象是指不同物质在相互接触时，彼此进入对方的现象，扩散现象表明一切物体的分子都在不停地做无规则运动，且扩散现象与温度有关，温度越高，扩散越快。
本题考查了扩散现象、分子运动和温度有关，相对比较简单，属于基础题。
6.【答案】C
【解析】解：A、光从空气斜射入其他介质中时，折射角小于入射角，故A错误；
BCD、光从水中斜射入空气时发生折射，折射角大于入射角，形成的虚像位置比石块实际位置浅一些，故C正确，BD错误。
故选：C。
(1)光的折射规律：当光从空气斜射入水或其他介质中时，折射光线与入射光线和法线在同一平面内，折射光线与入射光线分居法线两侧；折射角小于入射角；当光线垂直射向介质表面时，传播方向不改变；
(2)光在不均匀介质中发生折射现象。
本题考查了光的折射规律，属于基础题。
7.【答案】C
【解析】解：机器人在水平地面上匀速直线运送餐具时，突然检测到障碍物并紧急制动。此时，餐盘中的汤勺由于有惯性保持原有运动状态向前滑出餐盘。
故选：C。
一切物体都有保持原来运动状态不变的惯性。
本题考查学生对惯性的理解，属于基础题。
8.【答案】B
【解析】解：A、磁感线是为了形象地研究磁场而人为假想的曲线，并不是客观存在于磁场中的真实曲线，不能通过实验直接观察到，故A错误。
B、磁感线的疏密程度表示磁感应强度的大小，磁场越强的地方，磁感线分布越密集，故B正确。
C、磁感线是闭合曲线，在磁体外部是从N极出来，回到S极，在磁体内部是从S极到N极，故C错误。
D、地球周围存在磁场，地磁场的北极在地理南极附近，地磁场的南极在地理北极附近，所以地球周围的磁感线方向是从地理南极附近出发，回到地理北极附近，故D错误。
故选：B。
(1)磁场是真实存在于磁体周围的一种特殊物质，而磁感线并不存在。
(2)磁感线分布的疏密可以表示磁场的强弱。
(3)(4)磁体周围磁感线的分布是立体的磁感线是有方向的，在磁体外部总是从N极到S极。
此题考查了地磁场、磁场的判断方法、磁感线的理解、磁场方向的理解等知识点，是一道综合题。
9.【答案】D
【解析】解：A、静电除尘纸通过摩擦带电，而带电体具有吸引轻小物体的性质，所以能吸附灰尘、毛絮等，故A正确，不符合题意。
B、摩擦起电的实质是电子的转移，静电除尘纸和地板摩擦后，电子发生转移，二者会带上异种电荷，故B正确，不符合题意。
C、静电除尘纸和地面摩擦，消耗了机械能，使物体带电，获得了电能，是将机械能转化为电能，故C正确，不符合题意。
D、静电除尘纸能吸灰尘是因为带电体吸引轻小物体，而不是分子之间有引力，故D错误，符合题意。
故选：D。
静电除尘纸通过摩擦带电，而带电体具有吸引轻小物体的性质。
摩擦起电的实质是电子的转移，静电除尘纸和地板摩擦后，电子发生转移。
静电除尘纸和地面摩擦，消耗了机械能，使物体带电，获得了电能，是将机械能转化为电能。
本题考查摩擦起电的实质及带电体的性质等。
10.【答案】B
【解析】解：A、图中是奥斯特实验，是电流的磁效应，故A不符合题意；、
B、图中是探究电磁感应现象的实验，故B符合题意；
C、图中有电源，其原理是通电导体在磁场中受到力的作用，故C不符合题意；
D、图中所示的电路是探究电磁铁磁性强弱与线圈匝数关系的电路，故D不符合题意。
故选：B。
(1)奥斯特实验说明通电导体周围存在磁场；
(2)闭合电路的一部分导体在磁场中做切割磁感线运动能够产生感应电流，是电磁感应现象；
(3)通电导体在磁场中受到力的作用；
(4)电磁铁的工作原理是电流的磁效应。
本题主要考查了电磁现象中几个实验的掌握情况，属于基础题。
11.【答案】AD
【解析】解：
A.更换灯泡、搬动电器前要先断开电源开关，防止触电，故A符合题意；
B.带金属外壳的饮水机应使用三孔插座，防止因外壳带电导致触电事故的发生，故B不符合题意
C.漏电保护器是在漏电时切断电路从而起到保护电路的作用，但空气开关是在电路中电流过大时切断电路从而避免发生触电事故，适用场景不同，故C不符合题意；
D.为了安全，电灯的开关要接在火线上，故D符合题意。
故选：AD。
(1)用电器不使用或维修电路时，应先切断电源；
(2)带金属外壳的用电器用三脚插头；
(3)漏电保护器防止触电事故，空气开关防止电流过大；
(4)为了安全，电灯的开关要接在火线上。
本题来源于日常生活的常见现象和行为，在考查安全用电的原则中，实现安全用电知识的宣传和教育作用。
12.【答案】AC
【解析】解：A、由图可知，装置中的滑轮随物体一起移动，是动滑轮，故A正确；
B、动滑轮绳子股数为2，拉力F做功的功率为：
P=Wt=Fst=Fnht=250N×2×10m100s=50W，故B错误；
C、不计绳重与摩擦，根据F=1n(G+G动)可知，动滑轮重为：
G动=nF-G=2×250N-400N=100N，故C正确；
D、该装置的机械效率为：
η=W有W总=GhFs=GhFnh=GnF=400N2×250N×100%=80%，故D错误。
故选：AC。
(1)使用过程中，轴固定不动的滑轮是定滑轮，滑轮和物体一起移动的是动滑轮；
(2)动滑轮绳子股数为2，根据P=Wt=Fst=Fnht求出拉力F做功的功率；
(3)不计绳重与摩擦，根据F=1n(G+G动)求出动滑轮重；
(4)根据η=W有W总=GhFs=GhFnh=GnF求出该装置的机械效率。
本题考查了功率公式、机械效率公式和滑轮组绳子拉力公式的综合应用。
13.【答案】运动 电磁
【解析】解：以地面为参照物，“机器狼”相对于地面的位置发生了变化，所以“机器狼”是运动的。
遥控器或遥控站通过发射电磁波来操控“机器狼”，电磁波可以在真空中传播，无需介质。
故答案为：运动；电磁。
物体相对于参照物的位置变化了，物体就是运动的；物体相对于参照物的位置不变，物体就是静止的。
广播、电视、移动通信、卫星都是用电磁波传递信息的。
本题考查了运动和静止的相对性，电磁波的运用，属于基础题。
14.【答案】形状 重力势
【解析】解：跳水运动员站在跳板上时，跳板被压弯，是运动员对跳板的压力改变了跳板的形状；
运动员腾空上升阶段，质量不变，速度减小，高度增大，动能减小，重力势能增大，动能转化为重力势能。
故答案为：形状；重力势。
(1)力的作用效果是：力可以改变物体的运动状态；力可以改变物体的形状；
(2)动能大小的影响因素：质量和速度，质量越大，速度越大，动能越大；
重力势能大小的影响因素：质量和高度，质量越大，高度越高，重力势能越大。
此题主要考查学生对于力的作用效果、重力势能和动能的概念等知识的掌握，难度不大。
15.【答案】8.4×104 1050 不能 由于加热过程中存在热损失，水吸收的热量总是小于消耗的电能，故加热效率不可能提高到100%
【解析】解：水吸收的热量：
Q吸=cmΔt=4.2×103J/(kg⋅∘C)×0.5kg×(60∘C-20∘C)=8.4×104J；
根据η=Q吸W可得，消耗的电能：W=Q吸η=8.4×104J80%=1.05×105J，
根据P=Wt可得，所需要的时间：t=WP=1.05×105J100W=1050s；
由于加热过程中存在热损失，水吸收的热量总是小于消耗的电能，故加热效率不可能提高到100%。
故答案为：8.4×104；1050；不能；由于加热过程中存在热损失，水吸收的热量总是小于消耗的电能，故加热效率不可能提高到100%。
已知水的质量、初温和末温、比热容，根据Q吸=cmΔt求水吸收的热量；
根据η=Q吸W求消耗的电能，根据P=Wt求所需要的时间；
由于加热过程中存在热损失，水吸收的热量总是小于消耗的电能，故加热效率不可能达到100%。
本题考查电热的综合计算和效率的理解，难度一般。
16.【答案】500； 0.005； 50Ω∼80Ω
【解析】解：(1)根据重力计算公式可得小明所受的重力为：G=mg=50kg×10N/kg=500N。
(2)为确保安全，人的头部要露出水面，人体头部约占人体总体积的110。
若要保证小明使用时的安全，气囊容积至少为人体总体积的110，
人体的总体积为：V人=m人ρ人=50kg1.0×103kg/m3=0.05m3。
气囊容积V气=110V人=110×0.05m3=0.005m3。
(3)因为开关S闭合，电流达到0.02A时，可以使磁性开关闭合，气囊救生装置开始工作，
则电路的总电阻R总=UI=2V0.02A=100Ω。
根据液体压强公式可得，当h1=0.5m时，p1=ρ水gh1=1.0×103kg/m3×10N/kg×0.5m=5000Pa。
由压力公式F=pS，可得：F1=p1S=5000Pa×0.0005m2=2.5N。
由图乙可知，当压力F1=2.5N时，压敏电阻R1=50Ω，
则R滑=R总-R1=100Ω-50Ω=50Ω；
当h2=2m时，p2=ρ水gh2=1.0×103kg/m3×10N/kg×2m=20000Pa。
由压力公式F=pS，可得：F2=p2S=20000Pa×0.0005m2=10N。
由图乙可知，当压力F2=10N时，压敏电阻R1'=20Ω，
则R滑'=R总-R1'=100Ω-20Ω=80Ω；
所以滑动变阻器的阻值调节范围是50Ω∼80Ω。
故答案为：(1)500；(2)0.005；(3)50Ω∼80Ω。
(1)根据重力计算公式可得小明所受的重力。
(2)为确保安全，人的头部要露出水面，人体头部约占人体总体积的110。
(3)因为开关S闭合，电流达到0.02A时，可以使磁性开关闭合，气囊救生装置开始工作，则电路的总电阻，然后根据液体压强公式以及压力公式进行计算可得。
本题考查了重力、压强、压力、欧姆定律的计算。
17.【答案】
【解析】解：作出鞋子A点关于平面镜的对称点，即为像点A'，连接眼睛与A'点交平面镜于点O，连接OA画出入射光线，连接O点与眼睛画出反射光线，如图所示：
利用平面镜成像的特点：像与物关于平面镜对称，作出A点的对称点可得A点的像，根据反射光线反向延长通过像点，可以由像点和眼睛确定反射光线所在的直线，从而画出反射光线，并确定反射点，最后由发光点和反射点画出入射光线，从而完成光路。
本题为光的反射定律与平面镜成像特点相结合的作图题，要清楚点光源、像点、入射光线、反射光线之间的关系，才能准确作出这一类作图题。
18.【答案】L1断路； 0.26； 干路电流等于各支路电流之和
【解析】解：(1)两灯并联，小薇先将电流表接在灯L1所在的支路上，闭合开关后，观察到灯L2发光，可知干路和L2支路为通路，但灯L1不发光，电流表的示数为零，电路可能存在的故障是L1断路。
(2)排除故障后，某次测量时电流表的示数如图乙所示，分度值为0.02A，为0.26A。
(3)分析表中数据，可得出实验的结论：在并联电路中，干路电流等于各支路电流之和。
故答案为：(1)L1断路；(2)0.26；(3)干路电流等于各支路电流之和。
(1)两灯并联，小薇先将电流表接在灯L1所在的支路上，闭合开关后，观察到灯L2发光，可知干路和L2支路为通路，根据灯L1不发光，电流表的示数为零分析。
(2)根据电流表的分度值读数。
(3)分析表中数据得出实验的结论。
本题探究并联电路的电流规律，考查故障和数据分析，为基础题。
19.【答案】同一高度； 缩小； 右
【解析】解：(1)为了使像成在光屏中央，应调节烛焰中心、凸透镜的光心和光屏中心，使它们大致高度相同；
(2)如图所示，将蜡烛置于20cm刻度线处，此时物距u=50cm-20cm=30cm>2f，成倒立、缩小的实像，照相机就是利用此原理制成的；
(3)把蜡烛移动至35cm刻度线处，根据物近像远像变大可知，为了在光屏得到清晰的像，应将光屏向右移动。
故答案为：(1)同一高度；(2)缩小；(3)右。
(1)为了使像成在光屏中央，应调节烛焰中心、凸透镜的光心和光屏中心，使它们大致高度相同；
(2)根据u>2f，成倒立、缩小的实像，照相机就是利用此原理制成的；
(3)根据物近像远像变大分析。
此题考查了凸透镜成像规律的探究及应用，关键是熟记成像规律的内容，并做到灵活运用。
20.【答案】①； 甲、丁、戊； 偏大
【解析】解：(1)分析图甲、乙、丙知，物体在水中的深度不同，测力计示数不同，由称重法知，两实验中受到的浮力不同，猜想①正确，而丙、丁实验中，浸入液体的深度不同，两实验中，测力计示数相同，由称重法知，两实验中受到的浮力相同，可得猜想②是错误的；
(2)研究浮力与液体的密度有关，要控制排开液体的体积相同，只改变排开液体的密度，故接下来根据甲、丁、戊；
(3)如果他在实验中不小心使戊图中物体接触了容器底且与容器底有力的作用，则测力计示数变小，导致F示盐水变小，根据称重法，故F浮盐水变大，由F浮=ρ液gV排得，两种液体中排开液体体积相等，故ρ盐水=F浮盐水F浮水ρ水，则测量的盐水密度值将偏大。
故答案为：(1)①；(2)甲、丁、戊；(3)偏大。
(1)(2)浮力大小跟液体的密度和物体排开液体的体积有关，跟其它因素没有关系；物体受到的浮力大小与物体排开液体的密度和体积有关，研究浮力大小与其中一个因素的关系时，要控制另一个因素不变；
(3)如果他在实验中不小心使戊图中物体接触了容器底且与容器底有力的作用，则测力计示数变小，根据称重法分析F浮盐水变化，确定测量的盐水密度值的变化。
本题是探究浸在液体中的物体所受浮力大小规律的实验，分析时，注意控制变量法的应用。
21.【答案】见解答图； 小于； 正； 电流表使用前指针没有调零
【解析】解：(1)原电路图中，电流表和定值电阻并联、电压表串联在电路中是错误的，在探究电流与电压的关系实验中，定值电阻、滑动变阻器和电流表串联，电压表并联在定值电阻两端，如下图所示：
(2)由图乙可知，当R1和R2的电压相同时，通过R2的电流较小，说明其对电流的阻碍作用较大，则R2的电阻较大，即R1
