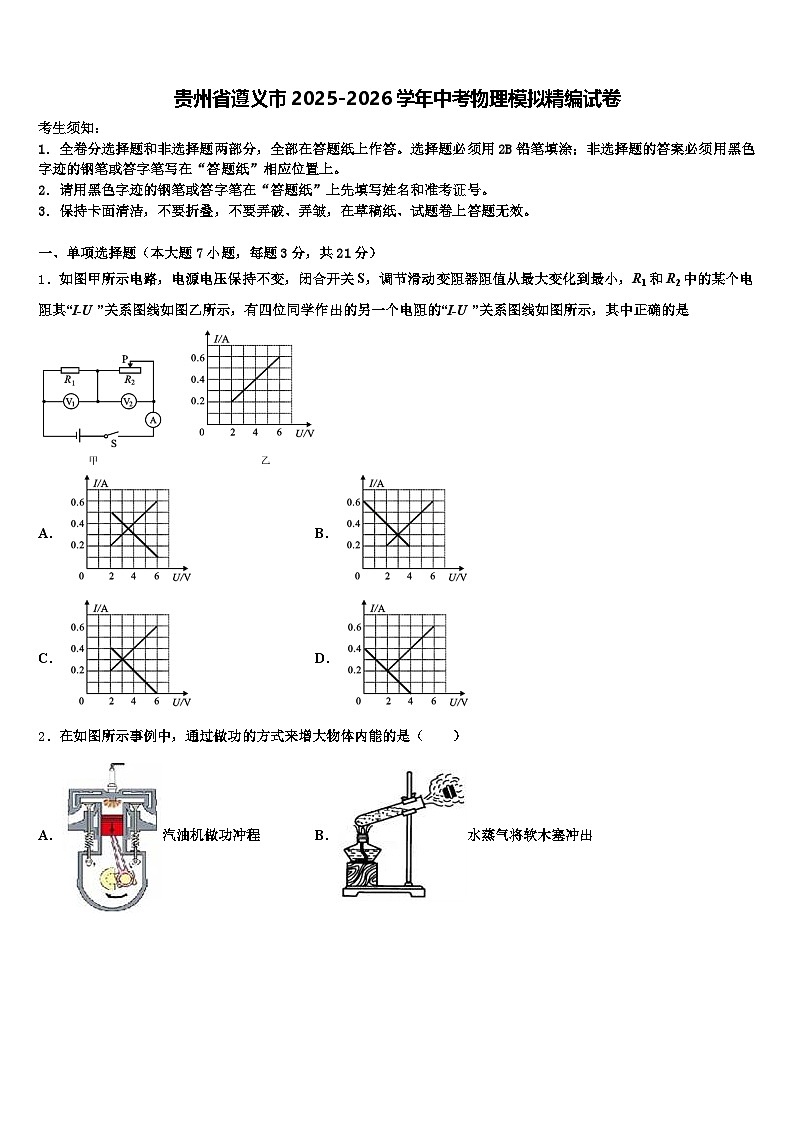

贵州省遵义市2025-2026学年中考物理模拟精编试卷（含答案解析）

这是一份贵州省遵义市2025-2026学年中考物理模拟精编试卷（含答案解析），共19页。试卷主要包含了图中的电路图和实物图相对应的是等内容，欢迎下载使用。
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图甲所示电路，电源电压保持不变，闭合开关S，调节滑动变阻器阻值从最大变化到最小，R1和R2中的某个电阻其“I-U ”关系图线如图乙所示，有四位同学作出的另一个电阻的“I-U ”关系图线如图所示，其中正确的是
A．B．
C．D．
2．在如图所示事例中，通过做功的方式来增大物体内能的是（ ）
A．汽油机做功冲程B．水蒸气将软木塞冲出

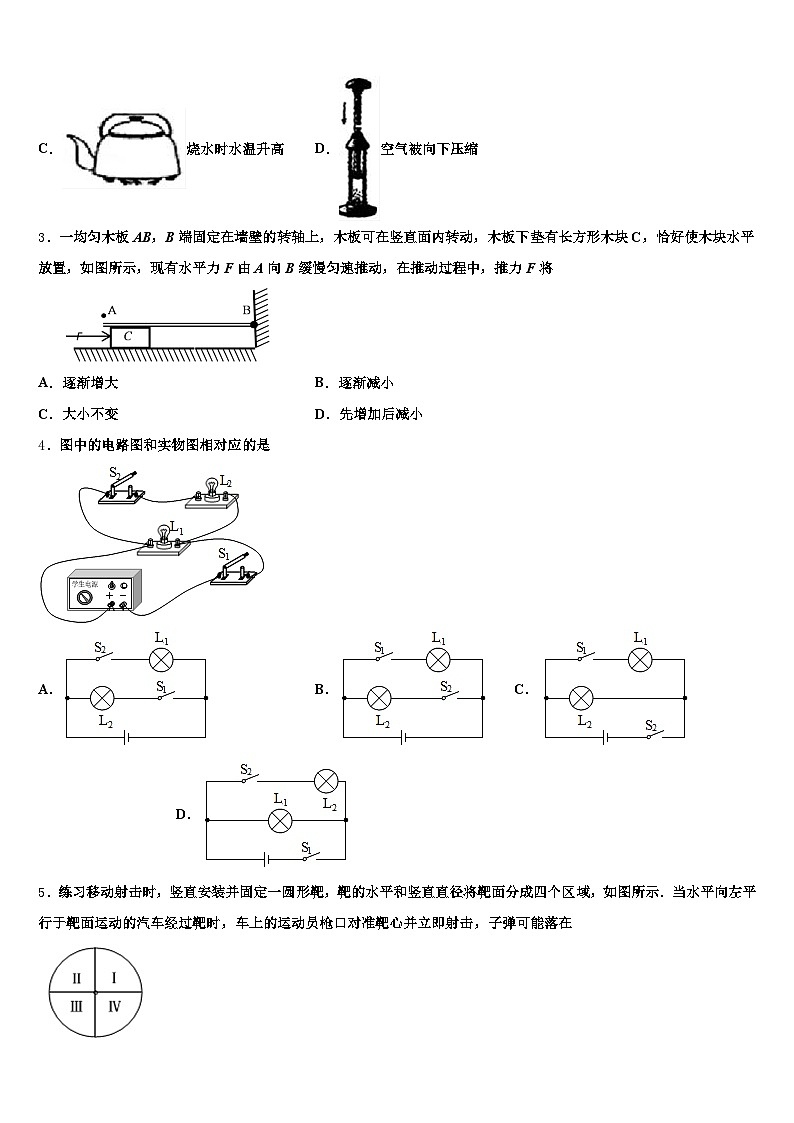

C．烧水时水温升高D．空气被向下压缩
3．一均匀木板AB，B端固定在墙壁的转轴上，木板可在竖直面内转动，木板下垫有长方形木块C，恰好使木块水平放置，如图所示，现有水平力F由A向B缓慢匀速推动，在推动过程中，推力F将

A．逐渐增大B．逐渐减小
C．大小不变D．先增加后减小
4．图中的电路图和实物图相对应的是
A．B．C．D．
5．练习移动射击时，竖直安装并固定一圆形靶，靶的水平和竖直直径将靶面分成四个区域，如图所示．当水平向左平行于靶面运动的汽车经过靶时，车上的运动员枪口对准靶心并立即射击，子弹可能落在

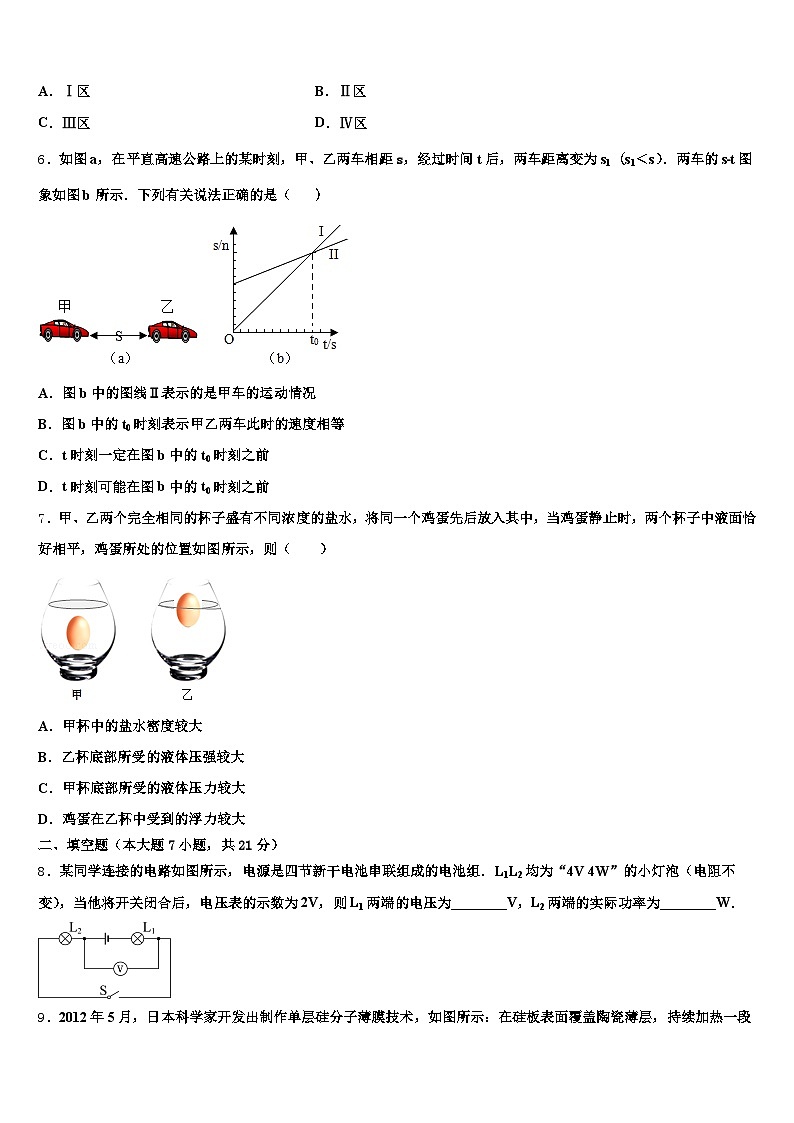

A．Ⅰ区B．Ⅱ区
C．Ⅲ区D．Ⅳ区
6．如图a，在平直高速公路上的某时刻，甲、乙两车相距s，经过时间t后，两车距离变为s1（s1＜s）．两车的s﹣t图象如图b所示．下列有关说法正确的是（ ）
A．图b中的图线Ⅱ表示的是甲车的运动情况
B．图b中的t0时刻表示甲乙两车此时的速度相等
C．t时刻一定在图b中的t0时刻之前
D．t时刻可能在图b中的t0时刻之前
7．甲、乙两个完全相同的杯子盛有不同浓度的盐水，将同一个鸡蛋先后放入其中，当鸡蛋静止时，两个杯子中液面恰好相平，鸡蛋所处的位置如图所示，则（ ）
A．甲杯中的盐水密度较大
B．乙杯底部所受的液体压强较大
C．甲杯底部所受的液体压力较大
D．鸡蛋在乙杯中受到的浮力较大
二、填空题（本大题7小题，共21分）
8．某同学连接的电路如图所示，电源是四节新干电池串联组成的电池组．L1L2均为“4V 4W”的小灯泡（电阻不变），当他将开关闭合后，电压表的示数为2V，则L1两端的电压为________V，L2两端的实际功率为________W．
9．2012年5月，日本科学家开发出制作单层硅分子薄膜技术，如图所示：在硅板表面覆盖陶瓷薄层，持续加热一段时间后，硅板中的硅分子居然能穿透陶瓷薄层从而形成单层硅分子薄膜．加热使得硅分子穿透陶瓷薄膜，这说明：________；________．

10．定值电阻R1和小灯泡R2的伏安特性曲线分别如图所示，现将R1和R2串联后接在8伏的电源两端，则R1与R2的电功率之比为_____，小灯泡R2在此电路中工作10s消耗的电能为_____J。
11．把标有“1A 6W”的L1和“2A 6W”的L2两个灯泡并联接入电路中，如图，让其中一个灯泡正常发光，另一个灯泡的实际功率不超过额定功率，则该电路中干路电流是___A，两灯消耗的实际总功率为______W．
12．如图所示，已知电源电压为18V，滑动变阻器R2上标有“60Ω 3A”的字样，灯泡L上标有“6V3W”的字样，电流表A1、A2的量程均为0～3A．当闭合S，断开S1、S2时，灯泡L正常工作，此时通过灯L的电流是_____A；当S、S1、S2都闭合时，在电路安全的情况下调节滑动变阻器R2，在此过程中滑动变阻器R2消耗的电功率变化范围是_____．
13．春暖花开，鸟语花香，闻到花香是因为分子的_____。将两块表面干净的铅块压紧后，即使在铅块下面挂了物体也不会将它们拉开，这说明分子间存在_____（选填“引力”或“斥力”）。
14．唐诗中有“黄河远上白云间”、“不尽长江滚滚来”的诗句，从物理学的角度来看，前一句生动形象地表明黄河水存储着大量的_____能，后一句表明长江水具有大量的_____能．
三、作图题（共7分）
15．图中，光线AO从空气中斜射向水向，请画出它的反射光线和大致的折射光线．
（______）
16．如图丙所示，闭合开关，小磁针静止在通电螺线管正下方．在图中虚线上用箭头标出磁 感线方向并标出电源的正极．
17．如图所示，物体A置于小车上，随小车一起在平直路面上向右运动．当小车遇物体B受阻停止后，物体A在小车上仍向右运动，且速度越来越慢，请在图中画出这一过程中物体A所受力的示意图（忽略空气阻力）．
四、实验题（本大题共5小题，共20分）
18．在探究“阻力对物体运动的影响”的实验中，如图所示．
（1）让同一小车从斜面上同一位置由静止开始下滑，目的是______________．
（2）实验中同一小车在水面上受的阻力越小，运动的距离越远，假设水平面绝对光滑，小车不受任何阻力，则它会在水平面上做________运动．
（3）如图丙所示，让同一小车从斜面的不同高度由静止开始下滑，则还可以探究小车的___关系（选填序号）．
①重力势能与质量；②重力势能与高度；③动能与质量；④动能与速度
19．小明在测滑轮组机械效率时，记录了如下实验数据（不计绳重和摩檫）
（1）根据表中数据画出滑轮组的绕线方式（如图中）．
根据表中数据计算滑轮组的机械效率为_____．若绳子承受最大拉力为20N，此滑轮组的最大效率为_____．当动滑轮重为_____N时，使用该滑轮组提起10N重的钩码刚好省一半的力．在实验中重物移动的速度为0.1m/s．拉绳的功率为3W，则有用功率为_____．
20．小清设计了测量待测电阻R阻值的电路如图甲所示，他的测量步骤如下：
第1步：将Rx接在电路中A、B两点间，闭合开关S，调节滑动变阻器滑片P至适当位置，此时电压表的示数如图乙所示，示数为_____V断开开关S，移走Rx；
第2步：再将电阻箱R接在A、B两点间，闭合开关S，保持滑动变阻器的滑片P位置不变，调节电阻箱使电压表的示数仍如图乙所示此时电阻箱接入电路中阻值R＝48Ω，则小清测得Rx的阻值为_____Ω
讨论：在第2步中，若小清无意中将滑动变阻器的滑片P向右移了少许，则他测得Rx的阻值将_____（选填“偏大”“偏小”或“不变”）
21．小明在实验室测量某金属块的密度．实验步骤如下：
（1）小明先把金属块放入装有适量水的量筒中，量筒内水面的位置如图甲所示．然后他将金属块从量筒中取出，直接放在已调节好的托盘天平上，天平平衡时游码在标尺上的位置和右盘砝码如图乙所示，计算金属块的密度为_____kg/m1．
（2）小明这种测量方法测出的金属块密度值_____（选填“偏大”、“偏小”或“不变”）．
（1）小明接着又测定某液体密度．他根据实验数据绘制了液体和容器的总质量m总跟液体的体积V之间的关系图象，如图丙所示，根据图象可计算液体的密度为_____kg/m1．
22．在“用电流表测电流”的实验中，某同学连接的电路如图所示：
闭合开关，观察到灯泡L1和L2的发光情况是：________； 针对上述现象，该电路存在的问题是：________； 请在原图上只改动一根导线，使两只电流表分别测干路和支路的电流．(要求：在需改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉) 在虚线框中画出改正后的电路图.
五、计算题（本大题共2小题，共13分）
23．如图，是某一款电动平衡车，两车轮与地面的接触面积为40 cm1．求：
若地面受到的压强为5×l04 Pa，则该平衡车对地面的压力为多少_______？若该平衡车10 s内沿水平面匀速行驶100 m，受到的阻力为90 N，则此过程中克服阻力做功的功率为多少______？
24．王大刚同学和家人在郊外野餐，用木炭烧水．铁锅内装有5kg水，把水从18℃加热至98℃，已知水的比热容为4.2×103J/（kg•℃）．如果木炭的热值为3.4×107J/kg，它燃烧放出的热有10%被水吸收．求：在这个过程中水吸收的热量；在这个过程中用掉多少木炭．
六、综合能力题（本大题共3小题，共18分）
25．小明利用l8cm长的吸管、细铜丝、石蜡等材料自制密度计．制作密度计的过程中，需要一个盛放液体的容器，现有250mL的量筒和400mL的烧杯供选择．则小明应选择__________．小明将自制的密度计放入水中，发现密度计不能直立漂浮，其原因可能__________.改进后小明将密度计放入水中，用刻度尺测出吸管露出水面的长度是10.8cm，则吸管浸入水中的深度h水=__________cm.小明将该密度计放人某液体中，吸管浸入液体的深度为9cm.则此液体的密度是多少？（ρ水=1.0×103kg/m3）小明的同学也用吸管制作了密度计，他发现密度计相邻两刻度线之间的距离太小，导致用此密度计测量液体密度时误差较大，为此同学们提出了如下改进方案，其中可行的是
26．有一种电加热恒温箱，工作原理如图甲所示。控制电路由电压为U1=9V的电源、电磁继电器(线圈电阻不计)、电阻箱R0和热敏电阻R1组成；工作电路由电压为U2=220V的电源和R2=44Ω的电热丝组成。其中，电磁继电器只有当线圈中电流达到30mA时，衔铁才吸合，切断工作电路；热敏电阻R1的阻值随温度变化关系如图乙所示。
在升温的过程中，电阻R1两端的电压会_____选填“变大”“变小”或“不变”)；要使恒温箱设定的温度值升高，应调节滑动变阻器R0的滑片，使其接入电路的阻值____(选填“变大”或“变小”)。求电热丝工作时的功率和在10min内产生的热量。_____________如果恒温箱的温度设定为50℃，求电阻箱R0应接电路的阻值。__________
27．阅读短文，回答问题：
贫民窟中的黑科技﹣﹣单靠重力工作的电灯
当我们在享受电灯带来的各种便利时，身处在发展中国家贫困地区的人们却在依靠极度危险的煤油灯进行照明。针对发展中国家普遍用不上电的情况，英国伦敦设计师马丁•瑞德福和吉姆•里弗斯发明了一款实用的“重力灯”（GravityLight）。顾名思义，它靠重力发电。在灯身上挂着的一个重物，重物下落时，它会拉动灯中心的一根绳子，从而启动一台发电机。发电机把下落重物产生的能量为灯供电。这和手摇式发电装置的原理一样，只不过重力灯的运动方向更垂直。这种重力灯和苹果手机一起被誉为最伟大的发明。
现在，重力灯迎来了第二代﹣﹣“重力LED灯GL02”，其亮度相当于一个12瓦的日光灯（如图），使用寿命可以达到200年。“重力LED灯GL02”挂于大约2米高，通过拉几下珠绳把重物吊起，松开后，重物因重力的关系会慢慢下降（每秒大约2mm，如图）。以一系列的齿轮带动一个直流发电机，发电时间约为20分钟。“重力LED灯GL02”采用了全新的保护机制，可以确保超重的物体安全地着陆地面。当沙包落到地面时，只要将沙包再提高至原来位置，又可以继续发电。这样就能拥有绿色、不用电池、无污染、使用“零”成本、源源不断的光线。而且“重力LED灯GL02”机身上有DC插座，还可以为收音机等设备进行供电，其他类似的装置﹣﹣比如电池充电器也能用同样的方式工作。重力LED灯的照明时间取决于安装的高度，正常情况下，安置于1.8米的高度，可以维持约20分钟的照明，当然你安装高度的越高，维持时间越长。
重力灯的主要构件是直流发电机，它的工作原理是_____。重力灯的内部结构如图所示，使用了滑轮系统，通过向下拉珠绳把重物吊起。重力灯利用滑轮系统的目的是_____。如果某一次使用重力灯，将质量为20kg的重物吊起到1.8m的高度释放，重物以2mm/s速度匀速竖直下降，整个过程中可使10只并联的标有“3V、10mA”LED灯正常发光。则整个过程中重物的重力做功_____J（g＝10N/kg）；重力灯的能量转化效率为_____。重力灯是绿色、无污染的清洁照明工具，使用“零”成本。但它也有不足之处，请说出使用重力灯的一点不足：_____。
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
由电路图知：两电阻串联，电流表测电路电流，电压表V1测定值电阻R1两端电压，电压表V2测滑动变阻器R2两端电压；根据图乙的U﹣I图象没有为零的坐标判断出是电阻R1的U﹣I图象，并根据图象读出电源的电压；当滑片在最右端时，R1与R2串联，电路中的电流最小，R2两端的电压最大，根据串联电路的电压特点求出R2两端的最大电压，再根据串联电路的电压特点和欧姆定律表示出滑动变阻器两端的电压与电流之间的关系，综上判断选项得出答案。
【详解】
由图乙可知，电压和电流值没有为零的坐标，故乙图为R1的“I﹣U”图象，
当滑片P在最左端时，R1两端的电压最大，即为电源的电压，则电源的电压U＝UR1＝6V，
当滑片在最右端时，R1与R2串联，电路中的电流最小，R2两端的电压最大，
由图象可知，R1两端的电压U1＝2V，
因串联电路中总电压等于各分电压之和，
所以，R2两端的最大电压：
U2＝U﹣U1＝6V﹣2V＝4V，
由可得，滑动变阻器两端的电压：U2＝U﹣U1＝U﹣IR1，
综上可知，滑动变阻器的图线为一条倾斜的线段，两端点坐标为（4，0.2）和（0，0.6），故项B符合。
2、D
【解析】
A、汽油机做功冲程，燃料燃烧产生的高温高压的燃气推动活塞做功，将内能转化为活塞的机械能，燃气的内能减少，故A不符合题意；
B、水蒸气将软木塞冲出，水蒸气的内能转化为软木塞的机械能，水蒸气的内能减少，故B不符合题意；
C、烧水时水温升高，水的内能增加，该过程属于内能的转移，是热传递改变物体的内能，故C不符合题意；
D、空气被向下压缩，活塞的机械能转化为筒内空气的内能，是通过做功的方法使筒内空气的内能增大，故D符合题意．
3、A
【解析】
以杆为研究对象，杆受重力G和C对它的支持力F支，重力的力臂为lG，支持力的力臂为l支，根据杠杆平衡条件可得：F支l支=GlG，水平力F由A向B缓慢匀速推动木块，F支的力臂在减小，重力G及其力臂lG均不变，根据杠杆平衡条件可知，在整个过程中支持力在逐渐增大；由于支持力逐渐变大，且力的作用是相互的，所以可知杆对物体C的压力也逐渐变大，根据影响摩擦力大小的因素可知，C和木板间、C和地面间的摩擦力逐渐增大，木块C匀速运动，受到推力和摩擦力是平衡力，推力大小等于摩擦力大小，由力的平衡条件可知，水平推力F也逐渐增大，故A符合题意，BCD不符合题意。
4、D
【解析】
S1是干路开关，接在电源的负极；S2是L支路的控制开关，与电源正极相连；比较上图可得D项正确．
5、C
【解析】
汽车向左平行于靶面运动，车上的运动员枪口对准靶心并立即射击，子弹射出后由于惯性继续向左运动，又由于受到重力作用，向下运动，所以子弹会射向靶面的左下方，即Ⅲ区．
故C正确.
6、D
【解析】
A、由图b可知，两车同时出发，在0～t0时间内，两车的距离逐渐减小，说明是甲车的速度快，由s﹣t图象可知，两车都做匀速直线运动，且斜线的倾斜程度越大，表示速度越快，
图b中，图线Ⅰ的倾斜程度越大，所以图线Ⅰ表示甲车的运动情况，则图线Ⅱ表示乙车的运动情况，故A错误；
B、图b中的t0时刻，说明两车的位置相同，表示甲乙两车相遇，由A的分析知，两车的速度不相等，故B错误；
CD、由A项解答可知，甲车的速度大于乙车的速度，所以，两车距离变为s1（s1＜s），有两种情况：一是甲车尚未追上乙车，二是甲车超过乙车；所以，t时刻可能在图b中的t0时刻之前，也可能在t0时刻之后，故C错误，D正确．
7、B
【解析】
根据物体的浮沉条件判断两者所受浮力关系和液体密度关系，再由p=ρgh判断对杯底的压强关系即可．
【详解】
“同一个鸡蛋”、“液面恰好相平”这两个地方是突破口，鸡蛋在不同浓度盐水中分别处于悬浮，漂浮。根据浮沉条件有F甲=G，F乙=G，所以F甲=F乙，故D错误；根据阿基米德原理，，根据图可知V甲＞V乙，所以ρ甲＜ρ乙，故A错误；容器底部受到液体压强P=ρgh，因为ρ甲＜ρ乙、h甲=h乙可得，P甲＜P乙，故B正确；根据可得，两杯底面积相同，乙杯底受到液体的压强较大，压力也较大，故C错误；故应选B．
二、填空题（本大题7小题，共21分）
8、4V 1W
【解析】
串联电路中总电压等于各分电压之和，且一节干电池1.5V，所以，四节新干电池组成的电池组，电源电压为U=4×1.5V=6V；由电路图可知，两灯泡串联，电压表测L2两端的电压,即U2=2V；所以L1两端的电压：U1=U−U2=6V−2V=4V，由P=得，灯泡L2的电阻：===4Ω，则此时L2的实际功率：P2实===1W
9、分子不停的做无规则运动 温度越高分子运动越剧烈（分子间存在间隙）
【解析】
根据制作单层硅分子薄膜技术，加热使得硅分子穿透陶瓷薄膜，这说明：（1）分子间有间隙．（2）分子在不停地运动，温度越高分子运动越快．
10、3：5 15
【解析】
将R1和R2串联后接在8伏的电源两端时，因串联电路中各处的电流相等，且总电压等于各分电压之和，所以，由图象可知，当I＝0.3A，U1＝3V，U2＝5V时符合，则R1与R2的电功率之比：＝＝＝＝；小灯泡R2在此电路中工作10s消耗的电能：W2＝U2It＝5V×0.3A×10s＝15J。
11、2.5 7.5
【解析】
由P=UI可知，额定电压：
U1===6V，
U2===3V，
由I=可知，灯泡电阻：
R1===6Ω，
R2===1.5Ω，
两灯泡并联，所加最大电压：
U=U2=3V，
通过干路的电流：
I=I1+I2=+=+=2.5A，
两灯消耗的实际总功率：
P=UI=3V×2.5A=7.5W。
12、～40.5W
【解析】
当闭合S，断开S1、S2时，灯泡L与R1串联，因串联电路中各处的电流相等，且灯泡L正常工作，所以通过灯L的电流即电路中的电流：；
因串联电路中总电压等于各分电压之和，所以R1两端的电压：U1＝U﹣UL＝18V﹣6V＝12V，由可得，R1的阻值：，当S、S1、S2都闭合时，R1与R2并联，电流表A1测R1支路的电流，电流表A2测干路电流，因并联电路中各支路两端的电压相等，所以通过R1的电流：，因并联电路中干路电流等于各支路电流之和，且电流表A2的量程为0～3A，所以电流表A2示数最大时通过R2的电流最大：则I2大＝I′﹣I1＝3A﹣0.75A＝2.25A，R2消耗的最大电功率：；当滑动变阻器R2接入电路中的电阻最大时，R2消耗的电功率最小，则R2消耗的最小电功率：，所以滑动变阻器R2消耗的电功率变化范围为5.4W～40.5W.
13、无规则运动 引力
【解析】
春暖花开，鸟语花香，闻到花香，是芳香物质的分子扩散到空气中，扩散表明一切物质的分子都是不停的做无规则的运动
将两个底面平整、干净的铅柱紧压后，两个铅柱的底面分子之间的距离比较大，表现为引力，使两个铅柱结合在一起，即使下面吊一个重物也不会将它们拉开。
14、重力势 动
【解析】
物体由于运动而具有的能叫动能，由于举高而具有的能叫重力势能．
【详解】
前句描述黄河水从高处落下，因而具有重力势能；
后句表明长江水的滚滚运动，因而具有动能．
三、作图题（共7分）
15、
【解析】
过入射点O作垂直于界面的法线，根据反射角等于入射角画出反射光线；根据折射角小于入射角画出折射光线．如图所示：
16、
【解析】试题分析：①由图可知，小磁针静止时的左端为N极，根据异名磁极相互吸引，同名磁极相互排斥，则通电螺线管的右端为N极，左端为S极．
②因为在磁体外部，磁感线总是从N极发出，回到S极，所以磁感线的方向是指向左的．
③根据安培定则，伸出右手使大拇指指示螺线管的右端N极，则四指弯曲所指的方向为电流的方向，所以电流从螺线管的左端流入，则电源的左端为正极，右端为负极．如图所示：
．
考点：通电螺线管的极性和电流方向的判断．
17、
【解析】
当小车遇物体B受阻停止后，物体A由于惯性在小车上仍向右运动，所以受到小车对其向左的摩擦力，且速度越来越慢．
点睛：要解决此题，关键是判断出A所受的力．在竖直方向受重力和小车对其向上的支持力．在水平方向物体与小车接触，由于小车停止，物体由于惯性仍要向前运动，所以受到小车对其向后的摩擦力．在画力的示意图时，注意所受阻力的方向．
四、实验题（本大题共5小题，共20分）
18、使小车到达水平面时的初速度相同 匀速直线运动 ②④
【解析】
(1)用同一小车从同一斜面的同一高度由静止滑下是为了使小车到达水平面时小车的初速度相同；
(2)由上述实验可推理得：如果运动的物体在没有受到力的作用时，将做匀速直线运动．
(3)同一小车从不同高度由静止滑下，通过小车运动的距离可知克服阻力做功的多少，从而可判断小车具有能量的大小，所以可以探究小车重力势能与高度的关系，由于从不同高度滑下，到达水平面时的初速度不同，所以还可探究动能与速度的关系．故选②④．
19、 89% 99% 5 2.95W
【解析】
（1）从表中的数据可知，细线自由端移动的距离为0.3m，钩码上升的高度为0.1m，则二者的关系是s＝3h，即由3段绳子承担物重，绕绳方法如图所示：
；
（2）滑轮组的机械效率为η1＝×100%＝×100%＝×100%＝×100%≈89%；
（3）∵F＝（G+G动），
∴最大物重为G2＝3F最大﹣G动＝3×20N﹣0.5N＝59.5N，
滑轮组的最大机械效率为η2＝×100%＝×100%＝×100%≈99%；
（4）∵F＝（G+G动），
∴动滑轮的重力为G′动＝3F3﹣G3＝3×5N﹣10N＝5N；
（5）绳子自由端移动的速度为v＝3v物＝3×0.1m/s＝0.3m/s，
∵P＝＝Fv，
∴施加的拉力为F＝＝＝10N，
物体的重力为G＝3F﹣G动＝3×10N﹣0.5N＝29.5N，
∴拉力的有用功率为P物＝Gv物＝29.5N×0.1m/s＝2.95W．
20、1.8 48 偏大
【解析】
第1步：电压表选用小量程，分度值为0.1V，电压为1.8V；
第2步：调节电阻箱使电压表的示数仍如图乙所示，此时电阻箱接入电路中阻值R＝48Ω，根据等效替代法，则小清测得Rx的阻值为48Ω；
讨论：如果向右移动滑片，则此时变阻器接入电路的电阻变大，根据串联电路＝可知，不变时，R滑变大，则R箱也相应变大，即他测得Rx的阻值将偏大。
21、（1）2.6×101；
（2）偏大；
（1）1×101
【解析】
（1）由图乙知道，小金属块的质量是：m=50g+2g=52g，
由图甲知道，金属块的体积是：V=80cm1-60cm1 =20cm1 ，
所以，金属块的密度是：ρ=m/V=52g/20cm1=2.6g/cm1 =2.6×101 kg/m1；
（2）根据题意知道，先测量的是金属块的体积，然后他将金属块从量筒中取出，直接放在托盘天平测质量，这样会由于金属块上沾有水，而使质量的测量值偏大，由密度的计算公式ρ=m/V知道，这种测量方法使测量的金属块密度值偏大；
（1）由图象知道，纵坐标表示的是液体和烧杯的总质量，所以，当液体的体积为零时的质量是是烧杯的质量，由图知道，烧杯的质量是10g；所以，当容器和液体的质量是10g时，液体的质量是：m′=10g-10g=20g，液体的体积是20cm^1，所以液体的密度是：ρ′=m′/V′=20g/20cm1=1g/cm1 =1×101 kg/m1．
本题考查的是固体的密度测量实验，在分析密度测量值和真实值大小的问题时，一定要明确，质量和体积测量量，哪个测量量是准确的，哪个测量量是不准确的，根据密度公式进行判断．
22、L2发光L1不发光 L1被短路
【解析】
（1）从实物图可知：导线直接接到了灯泡L1的两端，则导致L1短路，所以，灯泡L2发光，L1不发光；
（2）该电路存在的问题是：①L1被短路，②电流表A2的正负接线柱接反．使L1不亮的原因是L1被短路；
（3）根据一个电流表在干路，一个在支路，将A2的“3”接线柱改到开关的右侧接线柱即可，如下图所示：
（4）从电源正极开始，经过开关后进行分支，一支经过灯泡L2，另一支经过电流表A2和灯泡L1，然后两支汇合共同经电流表A1回到电源负极，如下图所示：
五、计算题（本大题共2小题，共13分）
23、100N 450W
【解析】
试题分析：解：（1）若地面受到的压强为5×l04Pa，则该平衡车对地面的压力
F=PS=5×l04Pa×40×10-4m1=100N
（1）平衡车克服阻力做功W=Fs=90N×100m=9000J
则此过程中克服阻力做功的功率
答：（1）该平衡车对地面的压力为100N．（1）此过程中克服阻力做功的功率为450W．
考点：压力与压强 功率
24、（1）1.68×106J（2）0.49kg
【解析】
（1）吸收的热量
Q吸=cm（t﹣t0）=4.2×103J/(kg•℃)×5kg×(98℃﹣18℃)=1.68×106J；
（2）由η=得：
Q放==1.68×107J，
由Q放=mq得，需要的木炭：
m==0.49kg．
答：（1）在这个过程中水吸收1.68×106J的热量；
（2）在这个过程中用掉0.49kg木炭．
六、综合能力题（本大题共3小题，共18分）
25、（1）250mL 的量筒； （2）重心偏上；7.8；0.8×103kg/m3； （3）B
【解析】
试题分析：（1）根据需要可知，要选用的容器的深度应大于吸管的长度才行，量筒的长度较大，而烧杯的深度太小，所以应选用250mL 的量筒；（2）吸管的外形和密度都不均匀，由于重心靠上，使的密度计不能直立在液体中，而是有点斜；吸管浸入水中的深度为l8cm-10.8cm=7.8cm，吸管作为密度计来说，在液体中都是漂浮的，浮力都相等，所以有ρ液gh液=ρ水gh水，代入数据可求出液体的密度为0.8×103kg/m3；（3）同一个密度计在不同的液体中所排开的液质量相等，密度计越粗，进入液体中的深度越小，刻越分不清，所以可以选用较细的吸管来做，这样可使刻度之间的距离变大．
【考点定位】密度计的制法和用法
26、变小 变大 1100W；6.6×105J 200Ω
【解析】
（1）从图乙可知，在升温的过程中，热敏电阻的阻值会减小，根据欧姆定律U=IR可知热敏电阻R1两端的电压变小；从图乙可知，要提高恒温箱的设定温度，需减小热敏电阻的阻值，为了使衔铁吸合工作电流即线圈中的电流仍为30mA，根据欧姆定律R=需要增大电阻箱连入的电阻值，即R0的阻值必须变大；
（2）电热丝工作时的功率：P==1100W，电热丝正常工作10min产生的热量：Q=W=Pt=1100W×10×60s=6.6×105J；
（3）如果恒温箱的温度设定为50℃，由图乙可知，热敏电阻的阻值R1=100Ω，此时控制电路的电流I=30mA=0.03A，I=，0.03A=，R0=200Ω。
27、电磁感应 省力、改变施力的方向 360 75% 功率小；供电时间短；不能持续供电
【解析】
（1）重力灯的主要构件是直流发电机，它的工作原理是电磁感应。
（2）由图可知，重力灯的内部结构使用了滑轮系统，其目的是省力、改变施力的方向。
（3）将质量为20 kg的重物吊起到1.8 m的高度释放，则整个过程中重物的重力做功W=Gh=mgh=20 kg 10 N/kg 1.8 m=360 J；重物以2 mm/s速度匀速竖直下降1.8 m所需时间：t= ==900s，
“3V、10 mA”LED灯正常发光的功率：
P=UI=3V0.01A=0.03W；10只“3V、10mA”LED灯900 s内消耗的电能：
W电=P总t=0.03W10900 s=270J，重力灯的能量转化效率为:= 100= 100 =75％；
（4）重力灯是绿色、无污染的清洁照明工具，使用“零”成本。由以上分析可知，其缺点是：功率小；供电时间短；不能持续供电。
滑轮组组成
钩码重/N
钩码升高的高度/m
动滑轮重/N
绳子自由端移动距离/m
两个定滑轮，一个动滑轮
4
0.1
0.5
0.3
A．换大的容器做实验
B．换细的吸管制作密度计
C．换稍长的吸管制作密度计
D．适当减小密度计的配重
