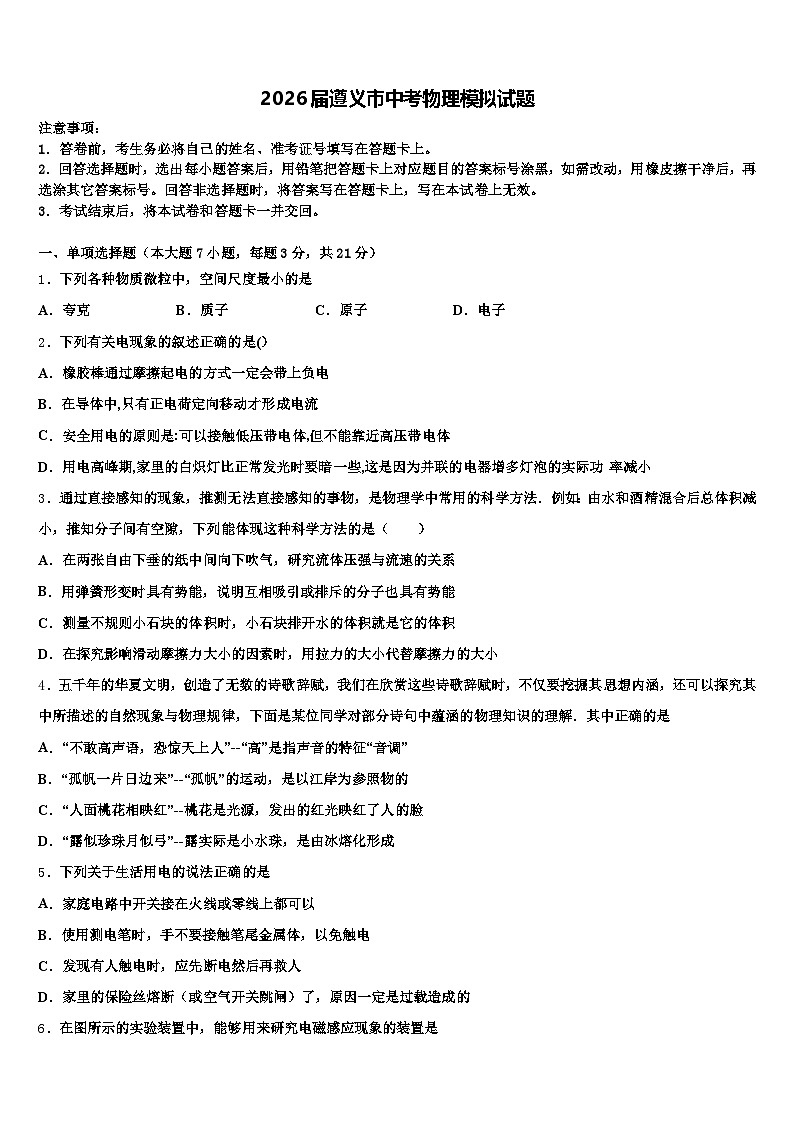

2026届遵义市中考物理模拟试题（含答案解析）

这是一份2026届遵义市中考物理模拟试题（含答案解析），共18页。试卷主要包含了下列关于生活用电的说法正确的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．下列各种物质微粒中，空间尺度最小的是
A．夸克B．质子C．原子D．电子
2．下列有关电现象的叙述正确的是(）
A．橡胶棒通过摩擦起电的方式一定会带上负电
B．在导体中,只有正电荷定向移动才形成电流
C．安全用电的原则是:可以接触低压带电体,但不能靠近高压带电体
D．用电高峰期,家里的白炽灯比正常发光时要暗一些,这是因为并联的电器增多灯泡的实际功 率减小
3．通过直接感知的现象，推测无法直接感知的事物，是物理学中常用的科学方法．例如：由水和酒精混合后总体积减小，推知分子间有空隙，下列能体现这种科学方法的是（ ）
A．在两张自由下垂的纸中间向下吹气，研究流体压强与流速的关系
B．用弹簧形变时具有势能，说明互相吸引或排斥的分子也具有势能
C．测量不规则小石块的体积时，小石块排开水的体积就是它的体积
D．在探究影响滑动摩擦力大小的因素时，用拉力的大小代替摩擦力的大小
4．五千年的华夏文明，创造了无数的诗歌辞赋，我们在欣赏这些诗歌辞赋时，不仅要挖掘其思想内涵，还可以探究其中所描述的自然现象与物理规律，下面是某位同学对部分诗句中蕴涵的物理知识的理解．其中正确的是
A．“不敢高声语，恐惊天上人”--“高”是指声音的特征“音调”
B．“孤帆一片日边来”--“孤帆”的运动，是以江岸为参照物的
C．“人面桃花相映红”--桃花是光源，发出的红光映红了人的脸
D．“露似珍珠月似弓”--露实际是小水珠，是由冰熔化形成
5．下列关于生活用电的说法正确的是
A．家庭电路中开关接在火线或零线上都可以
B．使用测电笔时，手不要接触笔尾金属体，以免触电
C．发现有人触电时，应先断电然后再救人
D．家里的保险丝熔断（或空气开关跳闸）了，原因一定是过载造成的

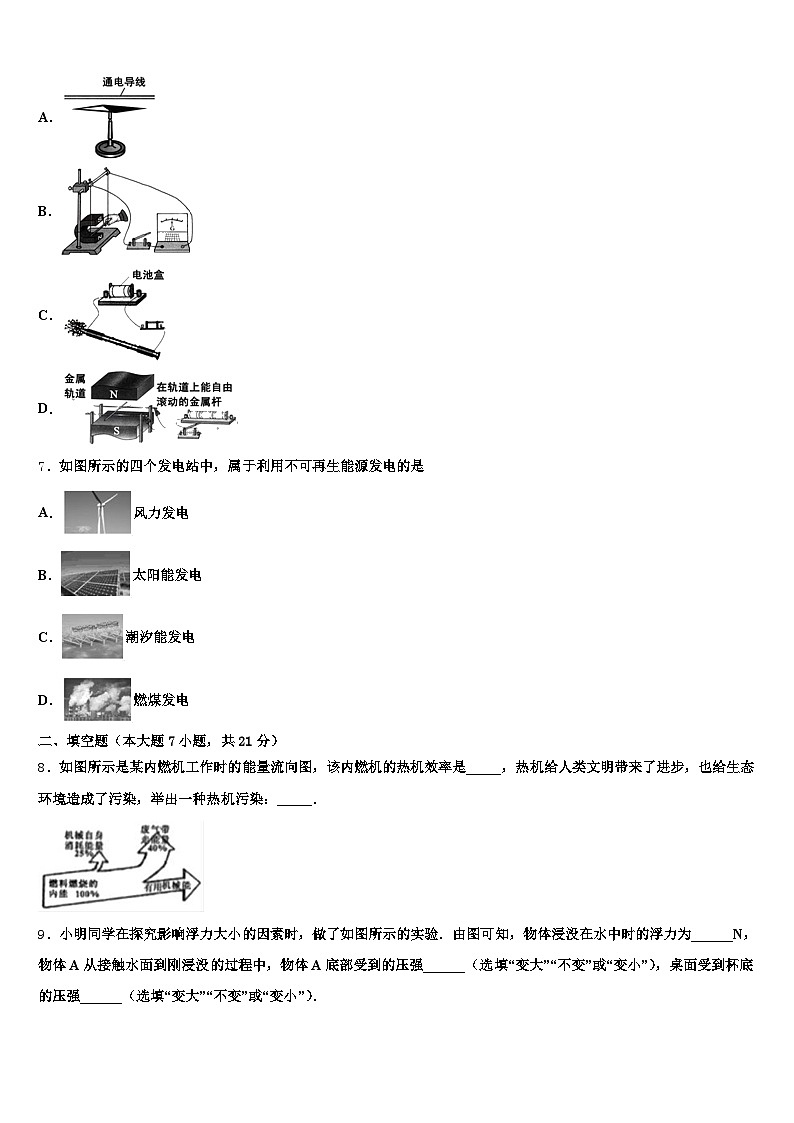

6．在图所示的实验装置中，能够用来研究电磁感应现象的装置是
A．
B．
C．
D．
7．如图所示的四个发电站中，属于利用不可再生能源发电的是
A．风力发电
B．太阳能发电
C．潮汐能发电
D．燃煤发电
二、填空题（本大题7小题，共21分）
8．如图所示是某内燃机工作时的能量流向图，该内燃机的热机效率是_____，热机给人类文明带来了进步，也给生态环境造成了污染，举出一种热机污染：_____．
9．小明同学在探究影响浮力大小的因素时，做了如图所示的实验．由图可知，物体浸没在水中时的浮力为______N，物体A从接触水面到刚浸没的过程中，物体A底部受到的压强______（选填“变大”“不变”或“变小”），桌面受到杯底的压强______（选填“变大”“不变”或“变小”）．

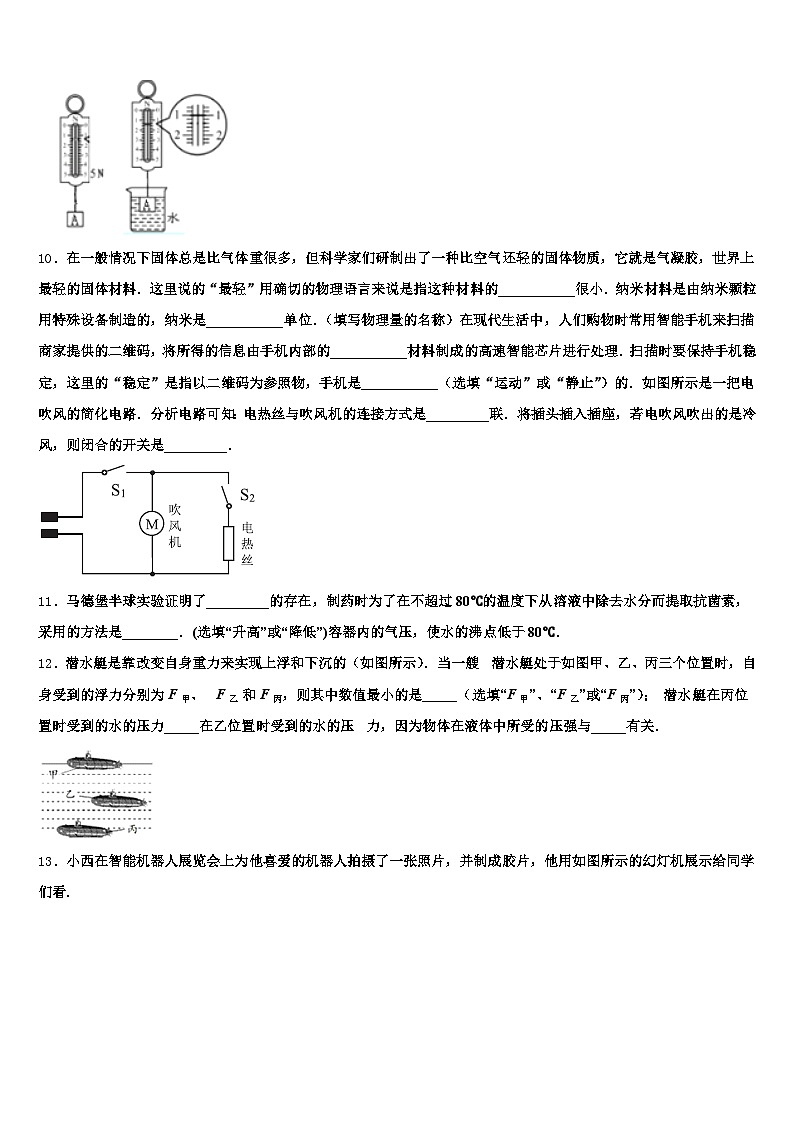

10．在一般情况下固体总是比气体重很多，但科学家们研制出了一种比空气还轻的固体物质，它就是气凝胶，世界上最轻的固体材料．这里说的“最轻”用确切的物理语言来说是指这种材料的___________很小．纳米材料是由纳米颗粒用特殊设备制造的，纳米是___________单位．（填写物理量的名称）在现代生活中，人们购物时常用智能手机来扫描商家提供的二维码，将所得的信息由手机内部的___________材料制成的高速智能芯片进行处理．扫描时要保持手机稳定，这里的“稳定”是指以二维码为参照物，手机是___________（选填“运动”或“静止”）的．如图所示是一把电吹风的简化电路．分析电路可知：电热丝与吹风机的连接方式是_________联．将插头插入插座，若电吹风吹出的是冷风，则闭合的开关是_________．
11．马德堡半球实验证明了_________的存在，制药时为了在不超过80℃的温度下从溶液中除去水分而提取抗菌素，采用的方法是________．(选填“升高”或“降低”)容器内的气压，使水的沸点低于80℃．
12．潜水艇是靠改变自身重力来实现上浮和下沉的（如图所示）．当一艘 潜水艇处于如图甲、乙、丙三个位置时，自身受到的浮力分别为F甲、 F乙 和F丙，则其中数值最小的是_____（选填“F甲”、“F乙”或“F丙”）； 潜水艇在丙位置时受到的水的压力_____在乙位置时受到的水的压 力，因为物体在液体中所受的压强与_____有关．
13．小西在智能机器人展览会上为他喜爱的机器人拍摄了一张照片，并制成胶片，他用如图所示的幻灯机展示给同学们看.
胶片上机器人的头部朝____________（选填“上”或“下”）. 若幻灯机所用凸透镜的焦距为10cm，则胶片与凸透镜间的距离范围是______________. 要使像变得更大，保持凸透镜的位置不动，应将胶片______________（选填“靠近”或“远离”）凸透镜少许，并调节幕布至合适的位置.
14．物理知识在生活中应用广泛，如图所示：用吸管吸饮料是_____使饮料进入口腔，“牲畜自动饮水机”是利用_____原理工作的．
三、作图题（共7分）
15．画出图中人眼通过平面镜M看到桌底下球的光路．
16．图为带开关的插座，部分电路已接好．请用笔画线代替导线将电路补画完整．
（_____）
17．如图中是活塞式抽水机的示意图。其手柄相当于一个杠杆，O是支点。请画出阻力F2对支点O的力臂L2；并画出在a点施加的最小动力F1的示意图。
四、实验题（本大题共5小题，共20分）
18．小明同学利用A、B两物体、海绵等器材探究“压力的作用效果与什么因素有关”的实验．如图所示．
实验中小明是通过观察_____来比较压力作用效果的．比较甲．乙两图所示实验，能够得到的结论是在_____相同时，_____越大，压力作用效果越明显．探究“压力的作用效果与受力面积大小的关系”，应通过比较图_____和_____所示实验．小明同学实验时将物体B沿竖直方向切成大小不同的两块，如图丁所示．他发现它们对泡沫的压力作用效果相同，由此他得出的结论是：压力作用效果与受力面积无关．你认为他在探究过程中存在的问题是_____． 有些公共汽车配备逃生锤，遇害到紧急情况时，乘客可以用逃生锤打破玻璃逃生，为了更容易打破玻璃，逃生锤外形应选图中的_____．
19．如图所示是小兰利用玻璃板和蜡烛来探究平面镜成像特点的情景。
小兰在确定蜡烛A的像的位置时，她的眼睛应在图中_____（选填“蜡烛A”或“蜡烛B”）这一侧观察。小兰再把蜡烛A放在玻璃板前面，在玻璃板后面移动蜡烛B，直到看上去与蜡烛A的像完全重合，如果将蜡烛A远离玻璃板，像的大小将_____（选填“变大”、“不变”或“变小”）。小兰移开蜡烛B，用光屏放在蜡烛B的位置。她透过玻璃板观察光屏，看到光屏上有蜡烛A的像，由此认为“平面镜成的像是实像”，你认为该同学观察时存在的问题是_____。如图乙所示，请你利用平面镜成像特点，帮助小兰画出帽子顶点S发出的光经平面镜反射后，进入小丑眼睛（右眼A处）的光路图（请保留作图痕迹）。
20．如图甲是“探究光的反射规律“的装置．将一张白色硬纸板垂直放置在平面镜上，实验中使用可折转的硬纸板，除了能呈现光路外，另一个目的是_____：如图乙是“探究平面镜成像特点”的装置，实验中，采用透明玻璃板代替平面镜，能在观察到A蜡烛像的同时，也能观察到B蜡烛，从而确定像的_____，同时比较了像和物_____的关系
21．测量滑轮组的机械效率：如图为测量某滑轮组机械的实验装置．
①实验时沿竖直方向匀速缓慢拉动弹簧测力计． ②分析下表中数据可知：实验2是用图做_____________的实验． ③实验序号3中的机械率_____________．
结论：通过比较____________（填实验序号）两次实验数据得出结论：同一滑轮组提升重物时，物重越大，滑轮组的机械效率越高．通过比较2、3两次实验数据可得出结论：不同滑轮组提升相同重物时，动滑轮越重，滑轮组的机械效率___________________．
问题讨论：实验过程中边拉边运边读数，弹簧测力计示数不稳定，有同学认为应静止时读数．你认为他的想法____________（选填“正确”或“不正确”），因为他没有考虑到对滑轮组机械效率的影响．
22．小红用如图甲所示装置“比较不同液体的吸热能力”，在两个相同烧杯中分别加入初温、体积相同的水和食盐水，用相同酒精灯加热直到沸腾．
分别测量出水和食盐水的沸点，发现食盐水的沸点比水高．其中水沸腾时温度计的 局部放大图如乙图所示，水的沸为_____℃．大气压强_____（填“大于”、“等于”或“小于”）1个标准大气压．实验中加热食盐水到沸腾需要的时间长，说明食盐水吸收的热量比水_____（选填“多”或“少”）．由“加热食盐水到沸腾需要的时间长”_____（选填“能”或“不能”）得出食盐水比热容大的结论，其原因是：_____．用图丙的装置也可以完成本实验，在图甲和丙两种装置中，你认为_____装置效果好．原因：_____．
五、计算题（本大题共2小题，共13分）
23．一个底面积为10m2的圆柱状水池，装有适量的水，现在将一个体积为20m3、密度为0.8×103kg/m3的物体A放入其中，最终物体A漂浮于水面上．（g=10N/kg），则：
物体A所受到的浮力是多少？如图所示，若将画斜线部分截取下来并取出（其体积为浸入水中体积的一半），则取出的那部分物体的质量是多少？待剩余部分再次静止后，容器底部受到的压强减小了多少？（取出那部分物体带走的水忽略不计）
24．某饮水机的电路原理如图，电热丝R1、R0绕在出水管上，水经过出水管时被加热，通过开关S可以选择出温水或开水．开水加热电功率是2200W，R1的电阻是33Ω（电热丝R1、R0电阻不随温度变化）．求：
饮水机正常工作，出开水时电热丝中的电流；R0的电阻；饮水机正常工作，出温水时10s内电路产生的热量.
六、综合能力题（本大题共3小题，共18分）
25．图1是一款家用小型烤面包片的电烤炉，其额定功率为800W．它内部的简化电路如图2，发热体由两根完全相同的电热丝组成（不考虑温度对电阻的影响）．
（1）该电烤炉正常工作5min，电热丝放出的总热量是多少？
（2）小华只想让一根电热丝工作，她在图2中的a、b两点间接入一个开关S1．请你通过计算说明，若开关S、S1均闭合时，对电热丝的使用寿命会造成什么影响？
（3）小华最终将电烤炉内部电路改造为图3，其中R3＝R2．当开关S、S1、S2均闭合时，电烤炉的功率仍为800W，则电热丝R3的阻值应为多少？
26．某兴趣小组设计了如图1所示的多功能水位报警电路，当水面上升到警戒水位时，a、b两点接通．控制开关连接2、3两触点时电铃发出忽强忽弱的报警声，控制开关连接3、4两触点电铃报警同时电灯会亮、暗交替闪烁发光，控制开关连接4、5两触点时仅有灯泡闪烁发光．电路中电源电压恒为6V，灯泡规格为“6V3W”，R0为定值电阻，电磁铁线圈及衔铁的阻值忽略不计．
请根据设计要求在虚线框中将电路连接完整．控制开关连接4、5两触点灯泡亮暗交替发光时，灯泡变亮的原因是什么？当控制开关与触点“4和5”接通时，灯泡两端实际电压变化规律如图2所示．已知当灯泡微弱发光时，其两端实际电压为U实，消耗的实际功率为额定功率的．
求：①灯泡闪烁交替工作60s消耗的电能？
②定值电阻R0的阻值．（灯泡的电阻不变）
27．如图甲所示，某型号的电饭锅有两个档位，分别是高温烧煮和保温焖饭档，其原理如图乙所示（虚线框内为电饭锅的发热部位）．已知R1＝44Ω．
开关S置于_____档（选填“1”或“2”）时是高温烧煮档，它的功率是多大_____？电饭锅在高温烧煮档正常工作8min产生的热量是多少_____？若已知此电饭锅保温焖饭档的功率是高温烧煮档功率的二十分之一，则 R2的阻值为多大______？
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
原子是由原子核和核外电子组成的，所以原子比原子核大；原子核是由质子和中子组成的，所以原子核比质子大；而夸克则是比质子和电子更小的微粒，在这几种微粒中夸克是最小的．
故A正确.
2、D
【解析】
A. 橡胶棒与毛皮摩擦才会带上负电，与其他材料摩擦有可能带正电．故A错误．
B. 在导体中，不管是正电荷定向移动还是负电荷定向移动，都能形成电流．故B错误．
C. 安全用电的原则是：不接触低压带电体、不靠近高压带电体！故C错误．
D. 用电高峰期，家里的白炽灯比正常发光时要暗一些，这是因为并联的电器增多，干路电流增大，而干路导线也具有一定的电阻，根据U=IR可知，干路导线会分走一定的电压，导致用电器电压降低，灯泡的实际功率减小．故D正确．
3、A
【解析】
试题分析：在两张自由下垂的纸中间向下吹起，看到的现象是两张纸合在一起，推测出的结论是：流速越大流体压强越小，故A正确；分子之间既具有动能也具有势能，用用弹簧形变时具有势能，说明互相吸引或排斥的分子也具有势能，采用的是类比法，故B错误；利用排水法测量不规则小石块的体积时，小石块排开水的体积就是它的体积，采用的是等效替代法，故C错误；摩擦力的大小不能直接测量，在探究影响滑动摩擦力大小的因素时，使弹簧测力计匀速直线拉动木块，用拉力的大小代替摩擦力的大小，采用的是等量转换法，故D错误；故应选A．
【考点定位】压强与流速的关系；分子动理论；摩擦力
4、B
【解析】
A．“不敢高声语，恐惊天上人”﹣﹣“高”是指声音的强度比较大，即声音特征“响度”，A说法错误；
B．“孤帆一片日边来”﹣﹣“孤帆”的运动，孤帆与江岸的位置在改变，故是以江岸为参照物的，B说法正确；
C．“人画桃花相映红”﹣﹣桃花不能自行发光，故不是光源，反射的红光映红了人的脸，C说法错误；
D．“露似珍珠月似弓”﹣﹣露实际是小水珠，是由水蒸气液化形成，D说法错误．
5、C
【解析】
A. 由安全用电原则可知，开关要接在火线上，故A错误；
B. 用测电笔时，手必须要接触笔尾金属体，这样才能使测电笔发挥作用，且接触笔尾金属体是不会触电的，故B错误；
C. 发现有人触电时，为了安全，应先断开电源再救人，故C正确；
D. 保险丝熔断，可能是短路造成电流过大，也可能是同时使用的用电器总功率过大，过载造成，故D错误。
6、B
【解析】
A图是奥斯特实验，说明的电流周围存在磁场，故A不符合题意；
B图演示的是电磁感应现象实验，故B符合题意；
C图演示是电磁铁通电后可以吸引铁屑的实验，说明电流的具有磁效应，故C不符合题意；
D图演示的是通电导体在磁场中受力的实验，故D不符合题意。
7、D
【解析】
煤是化石能源，会越用越少，不可能在短时间内补充，是不可再生能源；太阳能、风能、潮汐可以源源不断的得到，是可再生能源；
所以利用不可再生能源发电的是燃煤发电，故D符合题意、ABC不符合题意。
二、填空题（本大题7小题，共21分）
8、35%噪声污染
【解析】
因热机的效率是指用来做有用功的能量与燃料完全燃烧产生的能量之比，所以，由内燃机的能量流向图可得，内燃机的热机效率：η＝1﹣25%﹣40%＝35%；
在生活中，热机主要是汽油机和柴油机，汽油和柴油的燃烧会产生大量的烟尘和废气，所以会造成大气污染，同时，由于热机各部位的振动会产生高分贝的噪声，造成噪声污染．
9、0.2 变大 变大
【解析】
根据称重法可得：F浮=G−F=1.2N−1N=0.2N.
物体A从接触水面到刚浸没的过程中，物体A底部所处的深度变大，根据p=ρgh可知底部受到的压强变大；
物体A从接触水面到刚浸没的过程中，物体排开水的体积变大，根据阿基米德原理可知受到的浮力变大，根据浮力产生的原因可知：物体对水的压力变大；
由于烧杯底对桌面的压力等于容器和水的重力与物体对水的压力之和，所以桌面受到杯底的压力变大，压强也变大．
10、密度 长度 半导体 静止 并 S1
【解析】
（1）最轻的固体材料中的“最轻”是指这种材料的密度小；纳米是长度单位；
（2）手机内部的高速智能芯片采用的是半导体材料制成的；扫描时要保持手机稳定，以二维码为参照物，手机的位置不变，是静止的；
（3）当开关S1、S2同时闭合，电动机与电热丝并联后接在电源上；若只闭合开关S1，断开开关S2，只有吹风机接入电路，电热丝不工作，电流只经过电动机，所以电吹风吹出的是冷风．
11、大气压强 降低
【解析】
试题分析：①历史上著名实验马德堡半球实验是验证大气压强存在的实验．②降低容器内气压，水的沸点也会降低，低于80℃．
12、F甲 大于 深度
【解析】
由图可知，V甲排＜V乙排=V丙排，根据F浮=ρ液gV排可知：F甲＜F乙=F丙；由图可知，潜水艇在丙位置时的深度h丙大于在乙位置时的深度h乙，由p=ρgh可知，潜水艇在丙位置时受到水的压强较大；潜水艇的表面积S不变，根据F=pS可知，此时潜水艇受到水的压力较大．
故答案为F甲；大于；深度．
13、下 大于10cm小于20cm 靠近
【解析】
（1）由凸透镜成像规律可知，2f＞u＞f，成倒立、放大的实像，因此放置胶片时，胶片上机器人的头部朝下，观众可看到正立的像；
（2）将胶片放在凸透镜的一倍至二倍焦距之间，即大于10cm小于20cm，可以得到清晰的像；
（3）凸透镜成实像时，物近像远像变大；因此要使像变得更大，凸透镜不动，应将胶片靠近凸透镜，调节幕布至合适的位置。
14、大气压 连通器
【解析】
吸管吸饮料时，是先把吸管内的空气吸走，使管内气压减小，这样在外界大气压的作用下，饮料就被压进吸管里；牲畜自动饮水机左、右两容器中水不流动时，两边水面总是相平的，是应用了连通器的知识．
三、作图题（共7分）
15、见下图
【解析】
作出球点S关于平面镜的对称点，即为像点S′，像点S’和人的眼睛P点在一条直线上，连接S′P交平面镜于点O，沿OP画出反射光线，连接SO画出入射光线．如图：
16、略
【解析】
开关控制着三孔插座，因此和三孔插座是串联，火线下来进开关，开关出来进三孔插座的右孔，从三孔插座的左孔进零线．

17、
【解析】
过O点作阻力F2的垂线，即为阻力F2对支点O的力臂L2；
根据杠杆平衡的条件，F1×L1＝F2×L2，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长，阻力的方向已标出，所以动力的方向应该向下，连接支点O与a点，过a点作Oa的垂线就得到在a点施加的最小动力F1，如下图所示：
四、实验题（本大题共5小题，共20分）
18、海绵的凹陷程度 接触面积 压力 甲丙 没有控制压力相同 D
【解析】
（1）力可以使物体发生形变，物体的形变量越大，力的作用效果越明显，实验中小明是通过观察海绵的凹陷程度来比较压力作用效果的．（2）由图甲、乙所示实验控制，物体间的接触面积相同而压力不同，力的作用效果不同，由此可得：在接触面积相同时，压力越大，压力作用效果越明显．（3）探究“压力的作用效果与受力面积大小的关系”，应控制压力相同而受力面积不同，应通过比较图 甲和 丙所示实验．（4）将物体B沿竖直方向切成大小不同的两块，物体间的接触面积与物体间的压力都发生变化，实验没有控制物体间的压力相等，由此得出的结论是错误的．（5）为了更容易打破玻璃，应使物体的接触面积小，由图所示可知，逃生锤外形应选图中的D；故答案为（1）海绵的凹陷程度；（2）接触面积；压力；（3）甲；丙；（4）没有控制压力相同；（5）D．
19、蜡烛A 不变 没有直接观察光屏
【解析】
（1）在确定蜡烛A的像的位置时，眼睛应在蜡烛A一侧观察，在蜡烛B的一侧不能看到蜡烛A的像。
（2）点燃蜡烛A，在玻璃板后面移动蜡烛B，直到看上去与蜡烛A的像完全重合，此现象说明像与物体大小相等，平面镜成的像与物大小相同，和物到镜的距离无关，人们感觉到的近大远小是一种视觉效果，不影响真实的大小。所以将蜡烛A逐渐远离玻璃板，它的像不变。
（3）光屏只能承接实像，不能承接虚像，因此该同学应该直接观察光屏上有无像，而不是透过玻璃板去观察光屏。
（4）过镜面作出帽子顶点S的对称点S′，即为S在平面镜中的像，连接S′与小丑右边的眼睛，与镜面交于O点，即为入射点（反射点），连接SO就得到入射光线，O到右边眼睛的连线为反射光线，如图所示：
20、探究反射光线，入射光线是否在同一平面内 位置 大小
【解析】
实验中使用可折转的硬纸板，除了能呈现光路外，通过向后折硬纸板，观察现象来探究反射光线、入射光线与法线是否在同一平面内．
在“探究平面镜成像特点”实验过程中，用透明的玻璃板代替平面镜，在物体一侧，既能看到蜡烛A的像，也能看到代替蜡烛A的蜡烛B，当蜡烛A的像和蜡烛B重合时，便于确定像的位置，从而便于比较物像大小．
21、乙1、2低不正确
【解析】
②由表中数据s=0.3m,h=0.1m可知实验2中承担物重的滑轮的段数为3段，G=8N,所以物重是两个钩码，因此实验2是用图乙做的实验．③实验序号3中的机械效率：
=．
结论：根据控制变量法的思路可知：通过比较1、2两次实验数据得出结论：同一滑轮组提升重物时，物重越大，滑轮组的机械效率越高．2、3两次实验中所提升的重物相同，动滑轮的个数不同，机械效率不同，实验比较2、3两次实验数据可得出结论：不同滑轮组提升相同重物时，动滑轮越重，滑轮组的机械效率越低．
问题讨论：实验过程中边拉边运边读数，弹簧测力计示数不稳定，有同学认为应静止时读数．你认为他的想法不正确，因为滑轮组静止时没有摩擦，所以没有考虑到摩擦对滑轮组机械效率的影响．
22、99 低 多 不能 没有控制让它们的质量和升高的温度相同； 丙 丙中采用相同电阻丝，串联即可保证电流与通电时间相等从而使产生热量相等
【解析】
（1）根据图中所示，温度计示数为98℃，低于100℃，说明此时大气压比一标准大气压低；
（2）我们知道要比较物质吸收热量的多少，就得比较加热时间的多少，加热食盐水到沸腾需要的时间较长，说明食盐水比水吸收的热量多；
（3）要比较其中一个物理量的大小，就得控制其他物理量不变，所以在其他物理量不变的情况下才能比较，而实验中没有控制它们升高的温度相同；
（4）甲采用酒精灯加热，很难控制火焰一样，而丙中采用相同电阻丝，串联即可保证电流与通电时间相等从而使产生热量相等，因此丙装置效果更好．
五、计算题（本大题共2小题，共13分）
23、（1）1.6×105N．（2）6.4×103kg．（3）6400Pa．
【解析】
解：（1）由得，物体A的质量：
mA=ρAVA=0.8×103kg/m3×20m3=1.6×104kg，
则
GA=mAg=1.6×104kg×10N/kg=1.6×105N．
因为物体A漂浮于水面上，所以，
F浮=GA=1.6×105N．
（2）由F浮=ρ水gV排得：
，,
取出的那部分物体的体积
，
由得质量：
m′=ρAV′=0.8×103kg/m3×8m3=6.4×103kg，
（3）根据取出的那部分物体的重力
G′=m′g=6.4×103kg×10N/kg=6.4×104N．
因为△F=G′=6.4×104N，所以
．
答：（1）物体A所受到的浮力是1.6×105N．
（2）取出的那部分物体的质量是6.4×103kg．
（3）待剩余部分再次静止后，容器底部受到压强减小了6400Pa．
24、（1）10A （2） （3）8800J
【解析】
（1）由P=UI可得，饮水机正常工作出开水时电热丝中的电流：
I=P开水/U=2200W/220V=10A；
（2）由电路图可知，开关S闭合时，电路为R0的简单电路，饮水机处于开水加热状态，由P=U2/R可得，R0的电阻：R0=U2/P开水=(220V)2/2200W=22Ω；
（3）开关S断开时，R1与R0 串联，饮水机处于温水工作状态，
则10s内电路产生的热量：Q=W=U2/R0+R1t=(220V)2/22Ω+33Ω×10s=8800J。
六、综合能力题（本大题共3小题，共18分）
25、（1）2.2×105J（2）a、b两点间接入一个开关S1．若开关S、S1均闭合时，电热丝容易因温度过高而熔断（3）121Ω
【解析】
（1）家用电烤炉的额定电压为家庭电路电压：U＝220V；额定功率：P＝800W；工作时间：t＝5min＝300s；
因为电烤炉工作时所消耗的电能全部转化为内能，即Q＝W，
所以电烤炉正常工作5min放出的热量：Q＝W＝Pt＝800W×300s＝2.2×105J；
（2）由P＝UI得：I＝，电烤炉正常工作时电流：I＝＝＝3.62A；
正常工作时电阻：R＝＝＝60.5Ω；
a、b两点间接入一个开关S1，开关S、S1均闭合时，电路中只有R2工作，R1被S1短路，
由于R1＝R2，R2＝R＝×60.5Ω＝30.25Ω；
此时电流：I′＝＝＝7.27A＝2I；
即此时R2中电流实正常工作时的2倍，由焦耳定律式Q＝I2Rt；
可知相同时间内R2此时的热量是正常工作时的2倍，很容易因温度过高而熔断；
（3）由图3可知，R3、R2并联，且R3＝R2；功率：P′＝800W；
R3所消耗的功率：P3＝U3I3＝U×I＝×800W＝200W；故R3的电阻：R3＝＝＝121Ω．
26、见解析所示 触点AB接触，R0被短路，灯泡两端电压变大 64.8J 48Ω
【解析】
(1)据图可知，控制开关连接2、3两触点时电铃发出忽强忽弱的报警声，控制开关连接3、4两触点电铃报警同时电灯会亮、暗交替闪烁发光，控制开关连接4、5两触点时仅有灯泡闪烁发光，则灯泡与电铃并联，如图所示．
(2)控制开关连接4、5两触点灯泡亮暗交替发光时,灯泡变亮的原因是触点AB接触,R0被短路，灯泡两端电压变大；(3)①此时灯泡发出微弱的光时的功率是：P′＝P＝×3W＝0.12W；故据图乙可知,每1.5s的时间,指示灯3W工作时间是0.5s,0.12W工作时间还是1s,故指示灯工作60s,以3W功率工作的时间是t1＝×0.5s＝20s,所以以0.12W工作的时间是t2＝60s−20s＝40s；由P＝可得，以3W功率消耗的电能是W1＝Pt1＝3W×20s＝60J；则以0.12W功率消耗的电能是W2＝P′t2＝0.12W×40s＝4.8J；60s共消耗的电能是：W＝60J4.8J＝64.8J，②据指示灯规格为“6V3W”且灯泡的电阻不变,可知,灯泡的电阻是R＝＝12Ω；当指示灯为0.12W时,据P＝I2R可知，I＝0.1A；故此时灯泡的电压是：U＝IR＝0.1A×12Ω＝1.2V,所以定值电阻的电压是：U′＝6V−1.2V＝4.8V；故定值电阻的阻值是：R0＝＝48Ω.
点睛：（1）据电路分析即可，及需要让两个指示灯都接入电路即可；（2）控制开关连接4、5两触点时，触点AB接触，R0被短路，灯泡两端电压变大；（3）①计算出指示灯两种功率下的工作时间，而后据公式W＝Pt计算电能即可；②据灯泡的规格可以计算出灯泡的电阻，据灯泡的电阻和灯泡的实际功率可以计算出灯泡的实际电流，而后再据串联电路电压和电流的规律分析即可得出答案．
27、2 1100W 5.28×105J 836Ω
【解析】
（1）高温烧煮档其功率最大，由可知，此时的总电阻应该最小，
由电路图可知，开关S应置于2位置，此时电路为R1的简单电路，
则电饭锅在高温烧煮档的功率：；
（2）由可得，电饭锅在高温烧煮档正常工作8min产生的热量：
Q=W=P高t=1100W×8×60s=5.28×105J；
（3）因电饭锅保温焖饭档的功率是高温烧煮档功率的二十分之一，
所以，电饭锅保温焖饭档的功率：，
开关S置于1位置时是保温焖饭档，此时R1与R2串联，
则电路中的总电阻：，
因串联电路中总电阻等于各分电阻之和，
所以，R2的阻值：
R2=R-R1=880Ω-44Ω=836Ω．
答：（1）2；
（2）电饭锅在高温烧煮档正常工作8min产生的热量是5.28×105J；
（3）R2的阻值为836Ω．
实验序号
钩码重量G/N
钩码上升高度h/m
绳端拉力F/N
绳端移动距离s/m
机械效率
1
4
0.1
1.8
0.3
74%
2
8
0.1
3.1
0.3
86%
3
8
0.1
2.5
0.4
