山东菏泽市郓城县2025-2026学年九年级上学期1月期末物理试题-自定义类型

这是一份山东菏泽市郓城县2025-2026学年九年级上学期1月期末物理试题-自定义类型，共15页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。

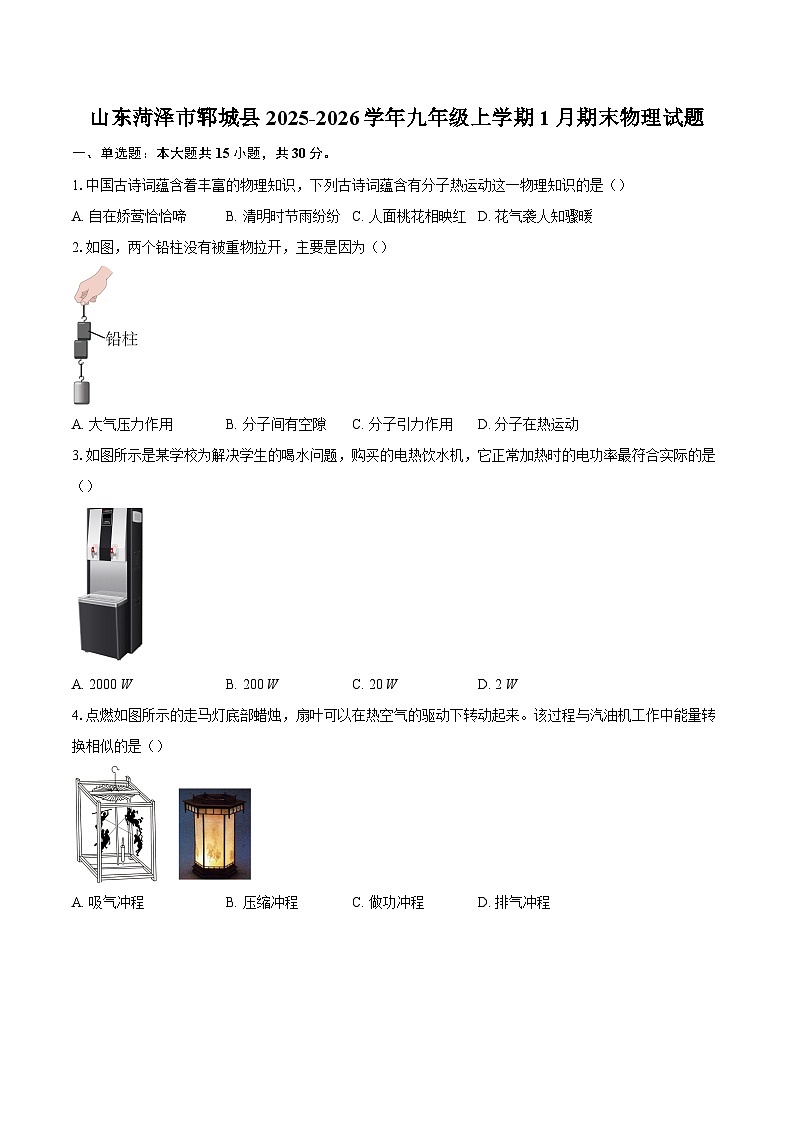

1.中国古诗词蕴含着丰富的物理知识，下列古诗词蕴含有分子热运动这一物理知识的是（）
A. 自在娇莺恰恰啼B. 清明时节雨纷纷C. 人面桃花相映红D. 花气袭人知骤暖
2.如图，两个铅柱没有被重物拉开，主要是因为（）
A. 大气压力作用B. 分子间有空隙C. 分子引力作用D. 分子在热运动
3.如图所示是某学校为解决学生的喝水问题，购买的电热饮水机，它正常加热时的电功率最符合实际的是（）
A. 2000 WB. 200 WC. 20 WD. 2 W
4.点燃如图所示的走马灯底部蜡烛，扇叶可以在热空气的驱动下转动起来。该过程与汽油机工作中能量转换相似的是（）
A. 吸气冲程B. 压缩冲程C. 做功冲程D. 排气冲程

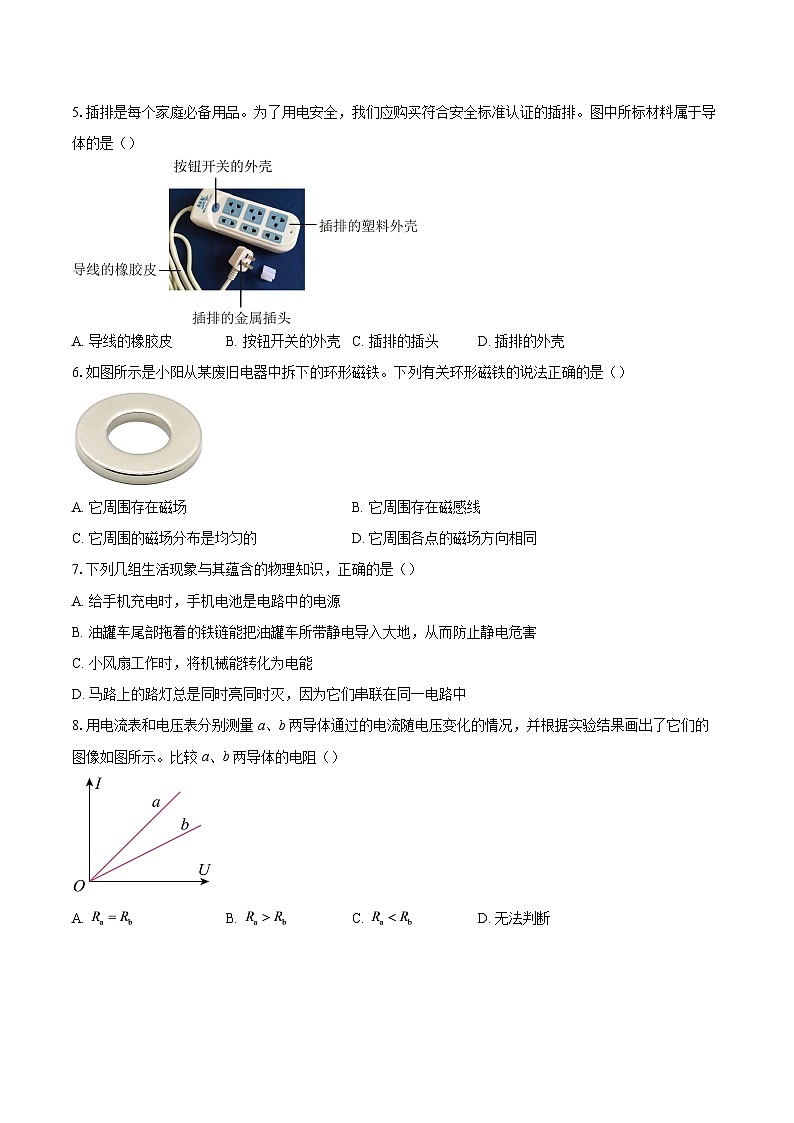

5.插排是每个家庭必备用品。为了用电安全，我们应购买符合安全标准认证的插排。图中所标材料属于导体的是（）
A. 导线的橡胶皮B. 按钮开关的外壳C. 插排的插头D. 插排的外壳
6.如图所示是小阳从某废旧电器中拆下的环形磁铁。下列有关环形磁铁的说法正确的是（）
A. 它周围存在磁场B. 它周围存在磁感线
C. 它周围的磁场分布是均匀的D. 它周围各点的磁场方向相同
7.下列几组生活现象与其蕴含的物理知识，正确的是（）
A. 给手机充电时，手机电池是电路中的电源
B. 油罐车尾部拖着的铁链能把油罐车所带静电导入大地，从而防止静电危害
C. 小风扇工作时，将机械能转化为电能
D. 马路上的路灯总是同时亮同时灭，因为它们串联在同一电路中
8.用电流表和电压表分别测量a、b两导体通过的电流随电压变化的情况，并根据实验结果画出了它们的图像如图所示。比较a、b两导体的电阻（）
A. B. C. D. 无法判断

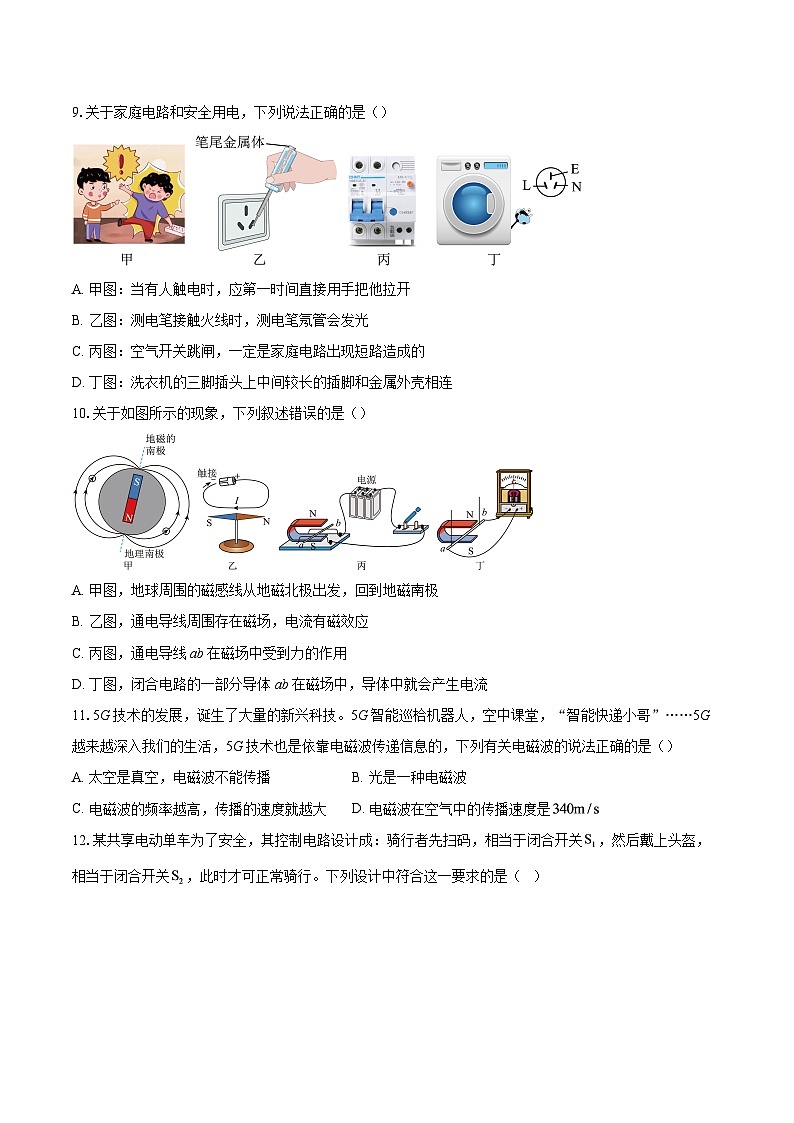

9.关于家庭电路和安全用电，下列说法正确的是（）
A. 甲图：当有人触电时，应第一时间直接用手把他拉开
B. 乙图：测电笔接触火线时，测电笔氖管会发光
C. 丙图：空气开关跳闸，一定是家庭电路出现短路造成的
D. 丁图：洗衣机的三脚插头上中间较长的插脚和金属外壳相连
10.关于如图所示的现象，下列叙述错误的是（）
A. 甲图，地球周围的磁感线从地磁北极出发，回到地磁南极
B. 乙图，通电导线周围存在磁场，电流有磁效应
C. 丙图，通电导线ab在磁场中受到力的作用
D. 丁图，闭合电路的一部分导体ab在磁场中，导体中就会产生电流
11.5G技术的发展，诞生了大量的新兴科技。5G智能巡㭘机器人，空中课堂，“智能快递小哥”……5G越来越深入我们的生活，5G技术也是依靠电磁波传递信息的，下列有关电磁波的说法正确的是（）
A. 太空是真空，电磁波不能传播B. 光是一种电磁波
C. 电磁波的频率越高，传播的速度就越大D. 电磁波在空气中的传播速度是
12.某共享电动单车为了安全，其控制电路设计成：骑行者先扫码，相当于闭合开关，然后戴上头盔，相当于闭合开关，此时才可正常骑行。下列设计中符合这一要求的是（ ）
A. B.
C. D.
13.如图所示为一种防汛报警器的原理图，S是触点开关，B是漏斗形的竹片圆筒，里面有个浮子A，当水面上涨到警戒水位时（）
A. 甲灯亮B. 乙灯亮C. 两灯都亮D. 两灯都不亮
14.如图所示，闭合开关S，将滑动变阻器的滑片向右移动时，图中的电磁铁（）
A. a端是N极，磁性减弱B. b端是S极，磁性增强
C. a端是S极，磁性增强D. b端是N极，磁性减弱
15.图甲是坐位体前屈测量仪，它可测试身体的柔韧性，图乙是该装置的简化电路。闭合开关，测试者向前推动挡板，挡板移动的距离越大，仪器的示数就越大，测试者的柔韧性就越好。下列说法正确的是（）
A. 挡板P由B向A滑动时，电流表示数小
B. 挡板P前移的距离越大，电压表示数越大
C. 挡板P前移的距离越大，电路的总功率越大
D. 此电路设计中，用电流表示数反映测量成绩
二、填空题：本大题共4小题，共12分。
16.如图所示是我国的太阳能无人机“启明星50”，它是第一款以太阳能为唯一动力能源的全电大型无人机，通过遍布全身的太阳能电池板为无人机提供动力。太阳能是太阳内部发生 释放出的核能。从能源与可持续发展的角度看，太阳能属于 能源。地面控制台是通过 控制“启明星50”飞行。
17.电热水器是利用电流的 效应工作的。小柯利用电能表测量电热水器实际功率来判断家里的电压是否正常。他观察家中的电能表示数如图甲所示，现仅接通一台如图乙所示的电热水器，观察到电能表指示灯1min内闪烁80次，此时这台电热水器的实际功率为 W；小柯家里的电压 （选填“高于”、“等于”或“低于”）220V。
18.目前，氢能正逐渐应用在工业能源建筑、交通等领域。氢能源作为新型能源，人们看重了其 （选填“热值”或“比热容”）大，具有巨大开发潜力。如图所示是某品牌氢能自行车，一次性充满0.02kg氢气，能在平直公路匀速骑行5.6×104m，骑行时阻力为40N。则此过程中，氢气完全燃烧产生的热量是 J，氢气的利用效率是 （q氢=1.4×108J/kg）。
19.如图是小红家中电路的一部分，A和B是开关S和灯泡的位置，开关S应接到 （选填“A”或“B”）位置；小红闭合开关S后（其他用电器均断电），灯泡亮了一段时间后熄灭，她用测电笔分别测试了图中插座的两个孔，发现测电笔氖管都发光。若故障只有一处，该故障是 （选填“d、e间断路”“进户中性线断路”或“灯泡短路”）；在日常生活中，我们要注意节约用电，请为家庭节约用电提出一条实用的建议： 。
三、作图题：本大题共1小题，共3分。
20.如图所示，请用笔画线代替导线将图中元件连接成电路。要求：电压表测量灯泡两端的电压，当滑动变阻器的滑片向右移动时，灯泡变亮，导线不能交叉。
四、实验探究题：本大题共4小题，共29分。
21.在“探究影响电磁铁磁性强弱的因素”的实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。
(1)实验中通过观察 来判断电磁铁磁性的强弱，运用的物理方法是 ；
(2)闭合开关S，将滑动变阻器滑片向左移动，电磁铁甲、乙吸引大头针的数量 （选填“增多”或“减少”），说明电流越 ，电磁铁磁性越强；
(3)根据图示的情境可知，电磁铁 （选填“甲”或“乙”）的磁性更强，这说明电流一定时， ，电磁铁磁性越强；
(4)电磁铁甲、乙吸引的大头针下端分散的原因是 ；
(5)小明将电磁铁甲、乙串联的目的是 ；
(6)电磁铁在生产、生活中应用广泛，请写出其中一个应用： 。
22.如图所示为“探究感应电流产生的条件”的实验装置，蹄形磁体放置在水平桌面上。
(1)要使电路中有电流，导体ab、开关、灵敏电流计和导线必须构成 电路。
(2)闭合开关后，导体ab沿 （选填“水平”或“竖直”）方向运动时，电流计指针不偏转，只有导体做切割磁感线运动，电路中才有 产生。
(3)做切割磁感线运动的导体ab，在电路中相当于 。
(4)若要改变电流计指针偏转的方向，你的做法是 （写出一种方法即可）。
23.实验小组利用图中的实验装置探究电流通过导体时产生热量的多少与电流大小的关系。
(1)实验时，U形管的上端应 （填“封闭”或“开口”）。
(2)本装置 （填“需要”或“不需要”）检测气密性是否良好。
(3)装置安装好并接入电路，将R3与R2并联的目的是 。
(4)通电一段时间后，发现左边的U形管两侧液面高度差较大。这表明：在电阻和 相同时，通过一段电阻丝的电流越大，这段电阻丝产生的热量越 。
(5)小组同学思考通电后U形管两侧液面高度发生变化的原因：电阻丝通电后产生热量，塑料盒内的空气受热膨胀，U形管内的液体在 的作用下出现高度差。
24.小明和小芳利用图甲电路，测量标有“2.5V”字样的灯泡L的电功率。
(1)请用笔画线代替导线，将图甲电路连接完整 。连线时，开关S应 。
(2)闭合开关S，移动滑片P，发现电流表示数几乎为零，电压表的示数接近电源电压且几乎不变。若电路中只有一处故障，则故障为 。
(3)排除故障后进行实验，闭合开关S，发现电压表的示数为0.5V，为使灯泡L两端电压达到额定电压，应向 （选填“A”或“B”）端移动滑动变阻器的滑片P，直至观察到电压表示数为2.5V。此时，电流表示数如图乙所示，电流表示数为 _A，则灯泡L正常发光时的电阻为 Ω，电功率为 W。
(4)本实验中进行多次测量的目的是 。
A．求平均值以减小误差 B．收集多组实验数据以寻找规律
(5)小明将实验中的灯泡L换成5Ω、10Ω和20Ω的定值电阻，他想完成的探究实验是 。
五、计算题：本大题共2小题，共18分。
25.利用热敏电阻测量环境温度的简化电路如图甲所示，电源电压保持不变。电路中电流表的量程为0~0.02A，滑动变阻器R的铭牌上标有“150Ω 0.3A”字样。为热敏电阻，其阻值随环境温度变化关系的图像如图乙所示。当环境温度为20℃时，闭合开关S，调节滑片P，使滑动变阻器接入电路的电阻，此时电流表的示数为0.01 A。求：
(1)电源电压。
(2)若环境温度为40℃，为保证安全，滑动变阻器接入的最小阻值。
(3)此电路能测量的最高环境温度。
26.中国茶文化源远流长。如图甲所示是一款煮茶器，有“加热”和“保温”两个挡位，其简化电路图如图乙所示，R1和R2均为发热电阻，煮茶器部分参数如表。煮茶器中装有初温为20℃的水，在标准大气压下，将水刚好加热到沸腾，用时700s，在此过程中煮茶器的加热效率为80%。求：
（1）发热电阻R1的阻值；
（2）加热过程中煮茶器消耗的电能；
（3）煮茶器中水的质量。[水的比热容]
六、综合题：本大题共1小题，共8分。
27.阅读短文，回答问题。
2025年12月27日10时15分济南地铁4、8号线和6号线东段开通运营。地铁具有快速、节能、舒适、智能等亮点。进站时，工作人员用手持式安检仪检测乘客是否携带违禁金属物品。若手持式安检仪的电池容量为 mAh，额定电压为9V，额定功率为0.36W，电池容量指放电电流与放电总时间的乘积；当剩余电量减为电池容量的10%时，安检仪不能正常工作，随后乘客要进行闸机识别（如图甲所示）。
(1)地铁入口的闸机可用刷脸、刷卡和扫二维码中的任一方法让乘客通过，闸机识别相当于电路中的 （选填“电源”、“开关”或“用电器”），这三种识别方式构成的电路元件之间是采取 的连接方式；
(2)手持式安检仪正常工作时的电流为 mA，电池充满电后，安检仪能正常工作的最长时间为 h；
(3)为确保交通安全，地铁带有超速报警装置。科技小组的同学设计了一个车速提醒装置，其简化电路图如图乙所示，电源电压保持不变；R为定值电阻；为可变电阻，阻值与车速关系的图像如图丙所示。当车速从0加速到80km/h的过程中，消耗的电功率随电流变化的图像如图丁所示。若行驶速度达80 km/h（即电流表的示数达0.6A）时提醒驾驶员车速过快，需要减速。试问：
①当汽车行驶的速度变大时，电压表的示数 ；
②该电路的电源电压为 V，定值电阻R的阻值为 ；
③当电流为0.3A时，行驶的速度是 km/h。
1.【答案】D
2.【答案】C
3.【答案】A
4.【答案】C
5.【答案】C
6.【答案】A
7.【答案】B
8.【答案】C
9.【答案】D
10.【答案】D
11.【答案】B
12.【答案】C
13.【答案】B
14.【答案】A
15.【答案】B
16.【答案】核聚变
可再生
电磁波

17.【答案】热
1500
等于

18.【答案】热值
2.8×106
80%

19.【答案】B
进户中性线断路
一般情况下，不要让电器处于待机状态

20.【答案】​​​​​​​
21.【答案】 电磁铁吸引大头针数量的多少
转换法
增多
大
甲
线圈匝数越多
同名磁极相互排斥
控制线圈中的电流相等
电铃

22.【答案】闭合
竖直
感应电流
电源
感应电流的方向与导体切割磁感线的方向、磁场方向有关。所以保持磁场方向不变，改变导体切割磁感线的方向（比如原来向右切割，现在向左切割）；或者保持导体切割磁感线的方向不变，改变磁场方向（比如把磁体的N、S极对调），都能改变感应电流的方向，从而改变电流计指针偏转的方向。

23.【答案】开口
需要
使通过R1和R2的电流不相同
通电时间
多
气压

24.【答案】
断开
灯泡L处断路
A
0.5
5
1.25
B
探究电压一定时，电流与电阻的关系

25.【答案】【详解】（1）由电路图甲可知，热敏电阻 与滑动变阻器 串联，电流表测量电路中的电流。根据图像乙可知，当环境温度为20℃时，热敏电阻的阻值 。此时电路的总电阻为
根据欧姆定律 可得，电源电压为
（2）为保证电路安全，电路中的最大电流不能超过电流表的量程，即 。根据图像乙可知，当环境温度为40℃时，热敏电阻的阻值 。此时电路中的最小总电阻为
因为电阻串联，所以滑动变阻器接入电路的最小阻值为
（3）由图像乙可知，温度越高，热敏电阻 的阻值越小。为保证电路安全（电流不超过 ），需要增大滑动变阻器接入电路的电阻。当滑动变阻器接入电路的电阻达到最大值 ，且电路中电流也达到最大值 时，所对应的环境温度为该电路能测量的最高温度。此时电路中的总电阻为
此时热敏电阻的阻值为
由图像乙可知，当热敏电阻的阻值为100Ω时，对应的环境温度为50℃。

26.【答案】【详解】解：（1）由电路图可知，只闭合开关S1时，电路为R1的简单电路，此时电路中的总电阻较大 比并联的总电阻大 ，根据
可知，电热水壶的总功率小，处于保温挡，R1的电阻为
由 可得，加热过程中煮茶器消耗的电能为
由 可得，吸收热量为
由 可求得煮茶器中水的质量为
答：（1）发热电阻 的阻值为484Ω；
（2）加热过程中煮茶器消耗的电能为 ；
（3）煮茶器中水的质量为1.5kg。

27.【答案】 开关
并
40
45
变小
12
10
40
额定电压
220V
保温挡功率
100W
加热挡功率
900W
