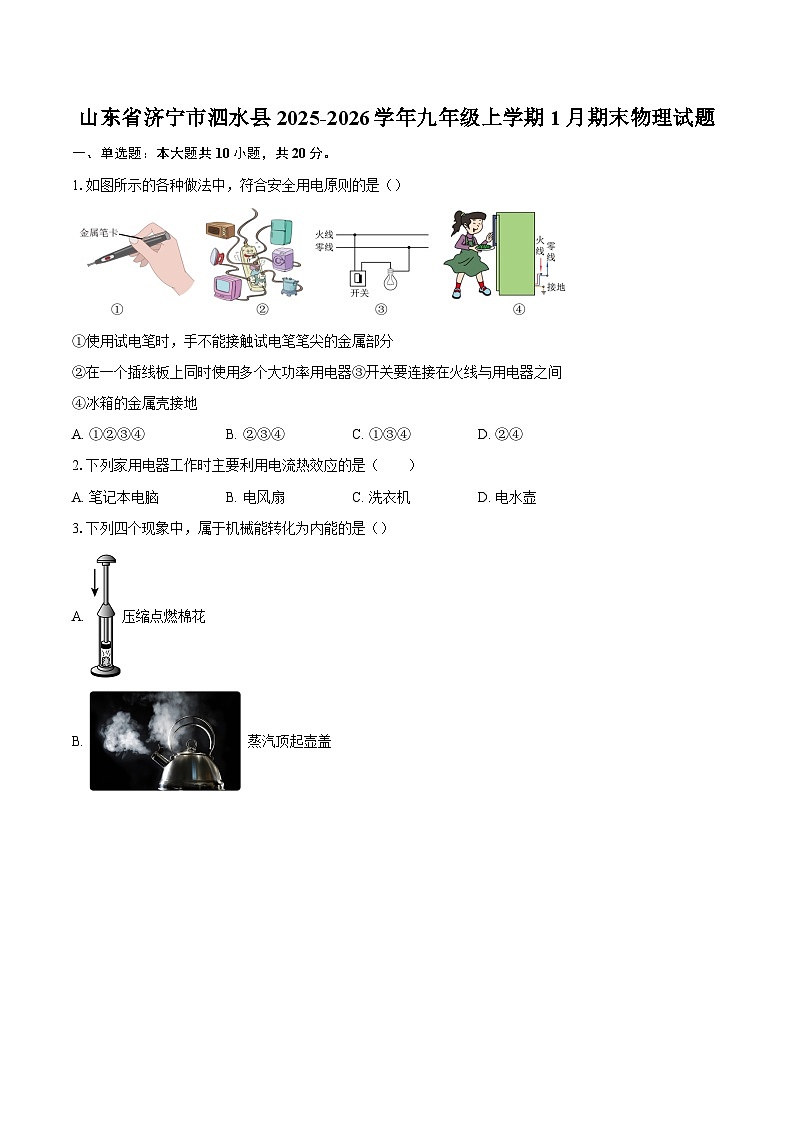

山东省济宁市泗水县2025-2026学年九年级上学期1月期末物理试题-自定义类型

这是一份山东省济宁市泗水县2025-2026学年九年级上学期1月期末物理试题-自定义类型，共13页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.如图所示的各种做法中，符合安全用电原则的是（）
①使用试电笔时，手不能接触试电笔笔尖的金属部分
②在一个插线板上同时使用多个大功率用电器③开关要连接在火线与用电器之间
④冰箱的金属壳接地
A. ①②③④B. ②③④C. ①③④D. ②④
2.下列家用电器工作时主要利用电流热效应的是（ ）
A. 笔记本电脑B. 电风扇C. 洗衣机D. 电水壶
3.下列四个现象中，属于机械能转化为内能的是（）
A. 压缩点燃棉花
B. 蒸汽顶起壶盖

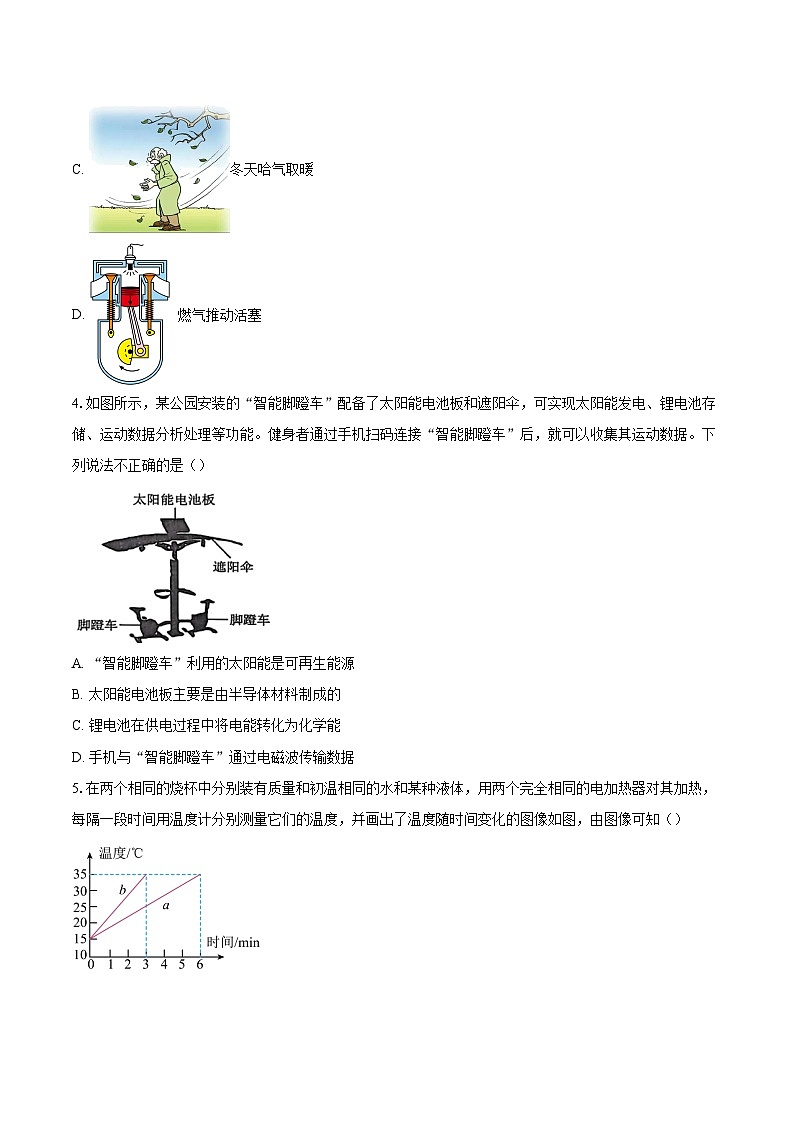

C. 冬天哈气取暖
D. 燃气推动活塞
4.如图所示，某公园安装的“智能脚蹬车”配备了太阳能电池板和遮阳伞，可实现太阳能发电、锂电池存储、运动数据分析处理等功能。健身者通过手机扫码连接“智能脚蹬车”后，就可以收集其运动数据。下列说法不正确的是（）
A. “智能脚蹬车”利用的太阳能是可再生能源
B. 太阳能电池板主要是由半导体材料制成的
C. 锂电池在供电过程中将电能转化为化学能
D. 手机与“智能脚蹬车”通过电磁波传输数据
5.在两个相同的烧杯中分别装有质量和初温相同的水和某种液体，用两个完全相同的电加热器对其加热，每隔一段时间用温度计分别测量它们的温度，并画出了温度随时间变化的图像如图，由图像可知（）

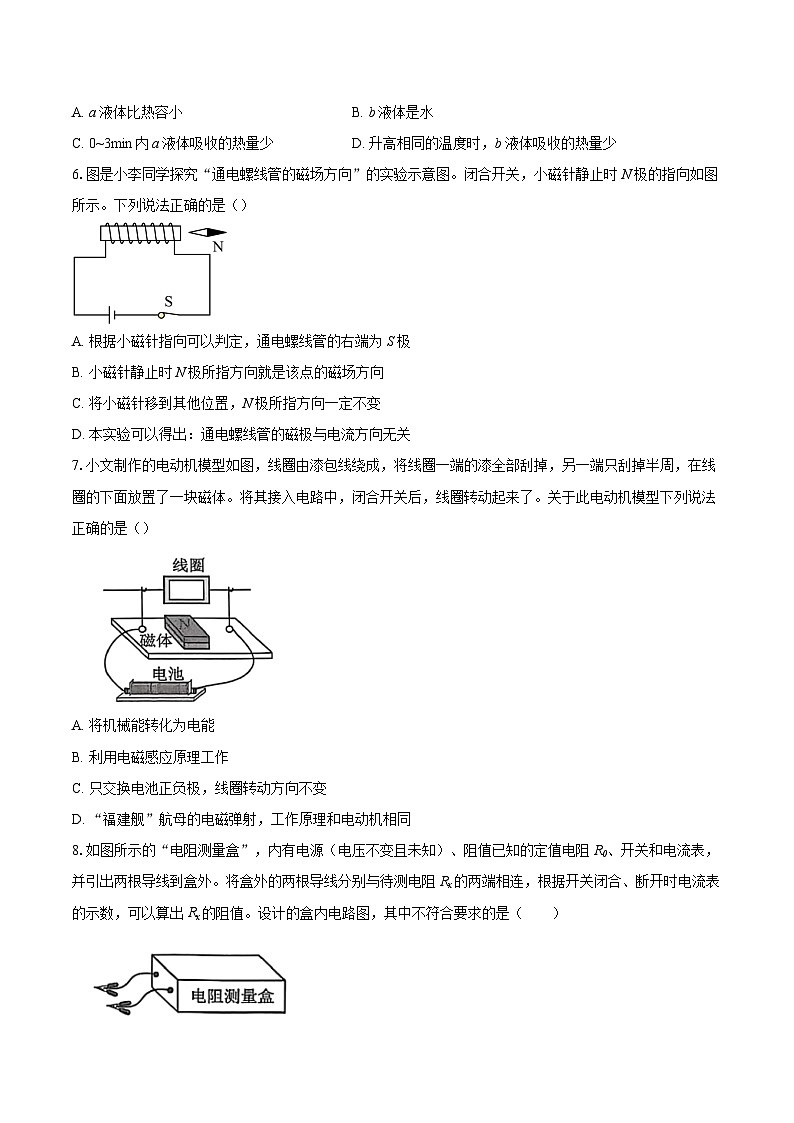

A. a液体比热容小B. b液体是水
C. 0~3min内a液体吸收的热量少D. 升高相同的温度时，b液体吸收的热量少
6.图是小李同学探究“通电螺线管的磁场方向”的实验示意图。闭合开关，小磁针静止时N极的指向如图所示。下列说法正确的是（）
A. 根据小磁针指向可以判定，通电螺线管的右端为S极
B. 小磁针静止时N极所指方向就是该点的磁场方向
C. 将小磁针移到其他位置，N极所指方向一定不变
D. 本实验可以得出：通电螺线管的磁极与电流方向无关
7.小文制作的电动机模型如图，线圈由漆包线绕成，将线圈一端的漆全部刮掉，另一端只刮掉半周，在线圈的下面放置了一块磁体。将其接入电路中，闭合开关后，线圈转动起来了。关于此电动机模型下列说法正确的是（）
A. 将机械能转化为电能
B. 利用电磁感应原理工作
C. 只交换电池正负极，线圈转动方向不变
D. “福建舰”航母的电磁弹射，工作原理和电动机相同
8.如图所示的“电阻测量盒”，内有电源（电压不变且未知）、阻值已知的定值电阻R0、开关和电流表，并引出两根导线到盒外。将盒外的两根导线分别与待测电阻Rx的两端相连，根据开关闭合、断开时电流表的示数，可以算出Rx的阻值。设计的盒内电路图，其中不符合要求的是（ ）
A. B.
C. D.
9.某智能手机的锂电池上标有“3.7V 4200mA·h”字样，该手机搭配了超级快充功能，快充时保持充电电压3.7V不变，增大充电的电流。若给锂电池充入60%的电能，需要充电40min，此时手机的快充电流大小跟哪种用电器正常工作时的电流最接近（）
A. 节能灯B. 电饭锅C. 电风扇D. 电冰箱
10.如图甲所示的电路中，电源电压不变，小灯泡L的阻值不变，滑动变阻器R的规格是“100；1 A”。闭合开关，在保证电路元件安全且能使小灯泡正常发光的前提下，最大范围内移动滑片，绘制了通过变阻器的电流与变阻器阻值关系的图象，如图乙所示。下列说法正确的是（ ）
A. 电源电压为6V
B. 小灯泡的电阻为10
C. 小灯泡的额定功率为1.8W
D. 整个电路电功率最小时，20s内滑动变阻器消耗的电能为12J
二、填空题：本大题共6小题，共34分。
11.小明在厨房中发现：壶里的水烧开以后，壶嘴上方冒出一团团“白气”，如图所示。他仔细观察又发现：“白气”从喷出到消失要经历三个物理过程。
（1）靠近壶嘴的地方，什么也看不见。这是因为壶内水沸腾时产生了大量的水蒸气，在壶嘴附近由于温度比较高，仍然保持 （填物质的物态）；
（2）水蒸气离开壶嘴一段距离后，水蒸气 （填物态变化名称）形成“白气”；
（3）“白气”进一步上升，分散到干燥的空气中，发生 （填物态变化名称），又什么都看不见了。
12.《梦溪笔谈》中有对“缕悬法”的描述，以独根蚕丝作悬线，悬线的一端用蜡粘结磁针中部，另一端悬挂于木架上，静止时，磁针两端指南北方向。“缕悬法”中磁针之所以指南北，是因为磁针受到 的作用。磁针指南的一端是 磁极。
13.如图是小灯泡L和电阻R中电流随电压变化的图像。若小灯泡L的额定电压为2V，其额定功率为 W；若将它们串联接在电压为4V的电源两端，电路中的电流为 A。
14.科技的发展给人们带来更加舒适便捷的服务。寒冷的冬天，小亮在书桌上铺了一层电热膜。如图甲所示，它是在绝缘的聚酯薄膜表面密密地嵌入一根根的导电墨线，导电墨线两端与金属导线相连，两条金属导线接入电源后，电热膜以整个膜为加热面，持续均匀发热。
(1)电热膜是利用电流的 效应工作的；
(2)为测量该电热膜的电功率，小亮关闭家中其他所有电器，只让该电热膜正常工作10min，如图乙所示的电能表表盘转动125r，测得电热膜的电功率为 W；
(3)如果图甲中电热膜的部分导电墨线断裂，电热膜工作的电功率将 （选填“不变”、“变小”或“不变”）。
15.如图所示，电源电压恒为9V，灯L1标有“6V6W”、标有“6 V3W”（灯丝电阻不变）。当开关都闭合时，灯 （选填“L1”或“L2”）更亮，此时只有一个灯正常发光，未正常发光的灯的实际功率为 W。
16.(1)如图甲所示，根据漫画中的对话，可以判断电表 （选填“1”或“2”）是电流表。
(2)如图乙是四根高压输电线上的一个装置，利用这个装置将四根导线并联起来，相当于增大了导线的 从而减小了导线的电阻，以达到减少输电线上电能损失的目的；
(3)超导现象是指在温度降低到足够低时，某些材料的电阻会突然变为零的现象。当电流通过超导体时，超导体两端电压为 ，它 （选填“能”或“不能”）用来制作滑动变阻器。
三、作图题：本大题共1小题，共6分。
17.根据要求完成下面的两图。
(1)如图所示，请用笔画线代替导线将“光控”开关、“声控”开关、灯泡正确连入电路，要求：只有在光线很暗且有声音时灯才亮的楼道自动控制电路。
(2)如图所示，请根据通电螺线管上方小磁针静止时的指向，在虚线框内用箭头标出相应的电流方向和磁场方向。
四、实验探究题：本大题共2小题，共20分。
18.某小组在“探究导体中电流与电阻的关系”的实验中，连接了如图甲所示的电路（电源电压保持4.5V不变）
(1)请用笔画线代替导线将甲图电路连接完整 （要求：滑片P向右移动时电路中电流变大）；
(2)正确连接并规范操作后，闭合开关，两电表均无示数。现将电压表接在滑动变阻器两端时无示数，接在开关两端时有示数，若电路只有一处故障，则故障原因可能是 ；
(3)图乙是改正故障后根据测得的实验数据绘制的电流I随电阻R变化的图像，上述实验中，小强用10Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为5Ω的电阻接入电路，闭合开关，应向 端移动滑片，使电压表示数为 V；
(4)要完成该实验的所有数据，滑动变阻器的最大阻值至少是 Ω。
19.小明用标有“2.5V”字样的小灯泡做“测量小灯泡的电功率”实验，设计了如图甲所示的电路图。
(1)某次实验电压表的示数如图乙所示，为测量小灯泡的额定功率，应该向 移动滑动变阻器的滑片。
(2)小明测得多组数据，并画出如图丙所示的图像，由图像可知小灯泡正常发光时的电阻为 Ω，小灯泡的额定功率为 W；
(3)图丙的图像是一条曲线的原因是小灯泡的电阻随温度升高而 （选填“增大”或“减小”）。
(4)当小灯泡两端的实际电压为其额定电压的一半时，该小灯泡的实际功率 其额定功率的四分之一（选填“大于”、“小于”或“等于”）。
五、计算题：本大题共2小题，共20分。
20.如图所示，电阻R1和R2并联在电路中，R1的阻值为36Ω，当开关S1，S2都闭合时。电流表示数为1A；当S1闭合，S2断开时。电流表示数为0.25A，求：
（1）电源电压；
（2）电阻R2的阻值；
（3）1 分钟内，电流通过R1做的功是多少？
21.小明家新购买了一台某品牌电热饮水机，其电路原理图如图所示，、为加热电阻丝，其阻值不随温度变化，；饮水机恰好把水箱中的水加热到沸腾时，自动转为保温状态；其部分参数如下表所示。小明在家估测电热饮水机的加热效率，观察到在一个标准大气压下，电热饮水机正常工作加热7 min将满水箱中的水从20℃加热到自动转为保温状态。[c水=，ρ水=1×103]，求：
(1)加热电阻丝的阻值；
(2)电热饮水机额定保温功率；
(3)电热饮水机的加热效率。
1.【答案】C
2.【答案】D
3.【答案】A
4.【答案】C
5.【答案】D
6.【答案】B
7.【答案】D
8.【答案】A
9.【答案】B
10.【答案】C
11.【答案】气态
液化
汽化

12.【答案】地磁场
S

13.【答案】0.5
0.15

14.【答案】热
300
变小

15.【答案】L2
1.5

16.【答案】2
横截面积
0
不能

17.【答案】．(1)
(2)​​​​​​​

18.【答案】​​​​​​​
开关断路
右
3
12.5

19.【答案】左
6.25
1
增大
大于

20.【答案】【详解】解：（1）当 S1闭合，S2断开时，电路为R1的简单电路，电流表测电路中的电流，根据欧姆定律可得，电源电压
U=I1R1=0.25A×36Ω=9V
（2）当开关S1、S2都闭合时，两电阻并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以，通过R1的电流不变，因并联电路中干路电流等于各支路电流之和，所以，通过R2的电流
因并联电路中各支路两端的电压相等，所以电阻R2的阻值
（3）此时电阻R1两端的电压为9V，通过电阻R1的电流为0.25A，则1分钟内电流通过R1做的功是
W=UI1t=9V×0.25A×60s=135J

21.【答案】【详解】(1)S断开时，两电阻串联，S闭合时， 短路，电路为 的简单电路，根据串联电阻大于其中任一电阻，由 ，故S断开时为保温状态，S闭合时为加热状态，由表中数据额定加热功率 ，加热电阻丝
(2)由电阻的串联规律，电热饮水机额定保温功率
保
(3)电热饮水机装满水时水的体积
由 可得水的质量
1标准大气压下水的沸点是 ，将满水箱中的水从 加热到自动转为保温状态，则水吸收的热量
电热饮水机正常工作加热 消耗的电能
电热饮水机的加热效率
答：(1)加热电阻丝 的阻值为 ；
(2)电热饮水机额定保温功率为 ；
(3)电热饮水机的加热效率为 ​​​​​​​
额定电压U/V
220
额定加热功牢P加/W
2200
额定保温功韦P保/W
水箱容量V/L
2.2
