+山东省菏泽市郓城县2023-2024学年九年级上学期期末考试物理试题

这是一份+山东省菏泽市郓城县2023-2024学年九年级上学期期末考试物理试题，共6页。试卷主要包含了选择题，填空题，作图与推理判断题，实验探究题，计算题等内容，欢迎下载使用。

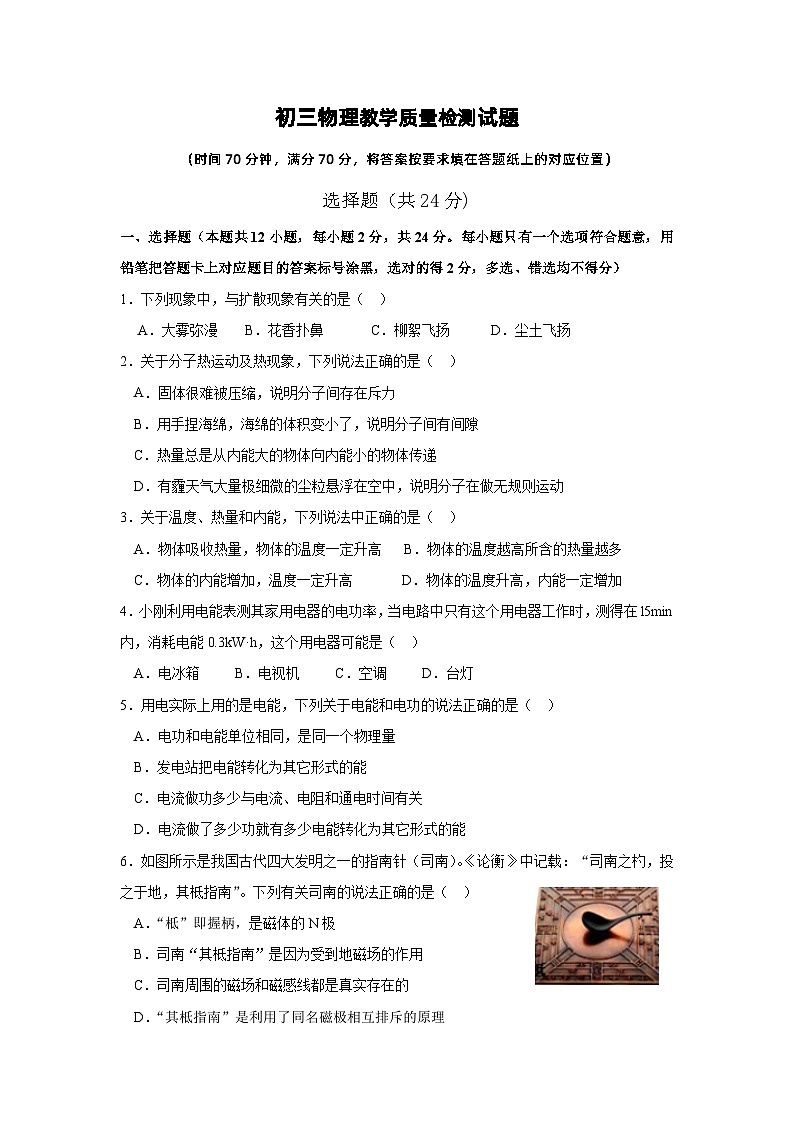

选择题（共24分)
一、选择题（本题共12小题，每小题2分，共24分。每小题只有一个选项符合题意，用铅笔把答题卡上对应题目的答案标号涂黑，选对的得2分，多选、错选均不得分）
1．下列现象中，与扩散现象有关的是（ ）
A．大雾弥漫B．花香扑鼻C．柳絮飞扬D．尘土飞扬
2．关于分子热运动及热现象，下列说法正确的是（ ）
A．固体很难被压缩，说明分子间存在斥力
B．用手捏海绵，海绵的体积变小了，说明分子间有间隙
C．热量总是从内能大的物体向内能小的物体传递
D．有霾天气大量极细微的尘粒悬浮在空中，说明分子在做无规则运动
3．关于温度、热量和内能，下列说法中正确的是（ ）
A．物体吸收热量，物体的温度一定升高 B．物体的温度越高所含的热量越多
C．物体的内能增加，温度一定升高 D．物体的温度升高，内能一定增加
4．小刚利用电能表测其家用电器的电功率，当电路中只有这个用电器工作时，测得在l5min内，消耗电能0.3kW·h，这个用电器可能是（ ）
A．电冰箱 B．电视机 C．空调 D．台灯
5．用电实际上用的是电能，下列关于电能和电功的说法正确的是（ ）
A．电功和电能单位相同，是同一个物理量
B．发电站把电能转化为其它形式的能
C．电流做功多少与电流、电阻和通电时间有关
D．电流做了多少功就有多少电能转化为其它形式的能
6．如图所示是我国古代四大发明之一的指南针（司南）。《论衡》中记载：“司南之杓，投之于地，其柢指南”。下列有关司南的说法正确的是（ ）
A．“柢”即握柄，是磁体的N极
B．司南“其柢指南”是因为受到地磁场的作用
C．司南周围的磁场和磁感线都是真实存在的
D．“其柢指南”是利用了同名磁极相互排斥的原理

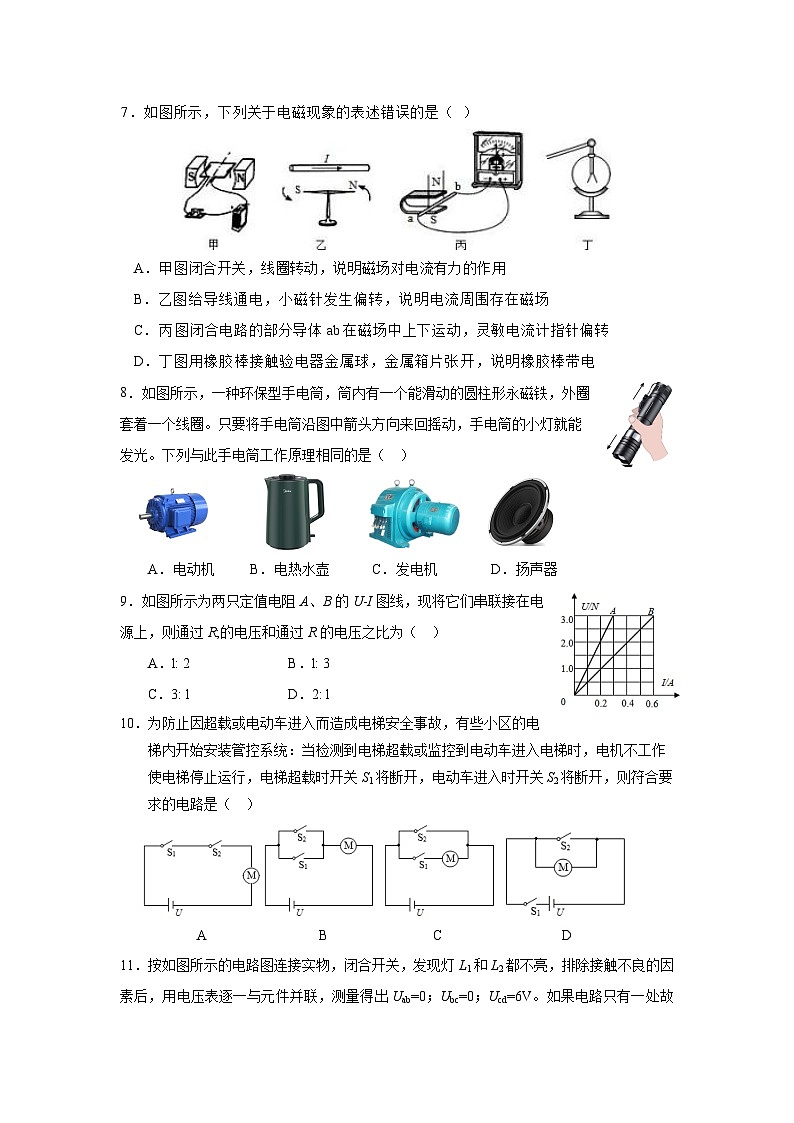

7．如图所示，下列关于电磁现象的表述错误的是（ ）
A．甲图闭合开关，线圈转动，说明磁场对电流有力的作用
B．乙图给导线通电，小磁针发生偏转，说明电流周围存在磁场
C．丙图闭合电路的部分导体ab在磁场中上下运动，灵敏电流计指针偏转
D．丁图用橡胶棒接触验电器金属球，金属箱片张开，说明橡胶棒带电
8．如图所示，一种环保型手电筒，筒内有一个能滑动的圆柱形永磁铁，外圈套着一个线圈。只要将手电筒沿图中箭头方向来回摇动，手电筒的小灯就能发光。下列与此手电筒工作原理相同的是（ ）

A．电动机 B．电热水壶 C．发电机 D．扬声器
9．如图所示为两只定值电阻A、B的U-I图线，现将它们串联接在电源上，则通过R;的电压和通过R的电压之比为（ ）
A．l: 2 B．l: 3
C．3: l D．2: l
10．为防止因超载或电动车进入而造成电梯安全事故，有些小区的电梯内开始安装管控系统：当检测到电梯超载或监控到电动车进入电梯时，电机不工作使电梯停止运行，电梯超载时开关S1将断开，电动车进入时开关S2将断开，则符合要求的电路是（ ）

A B C D

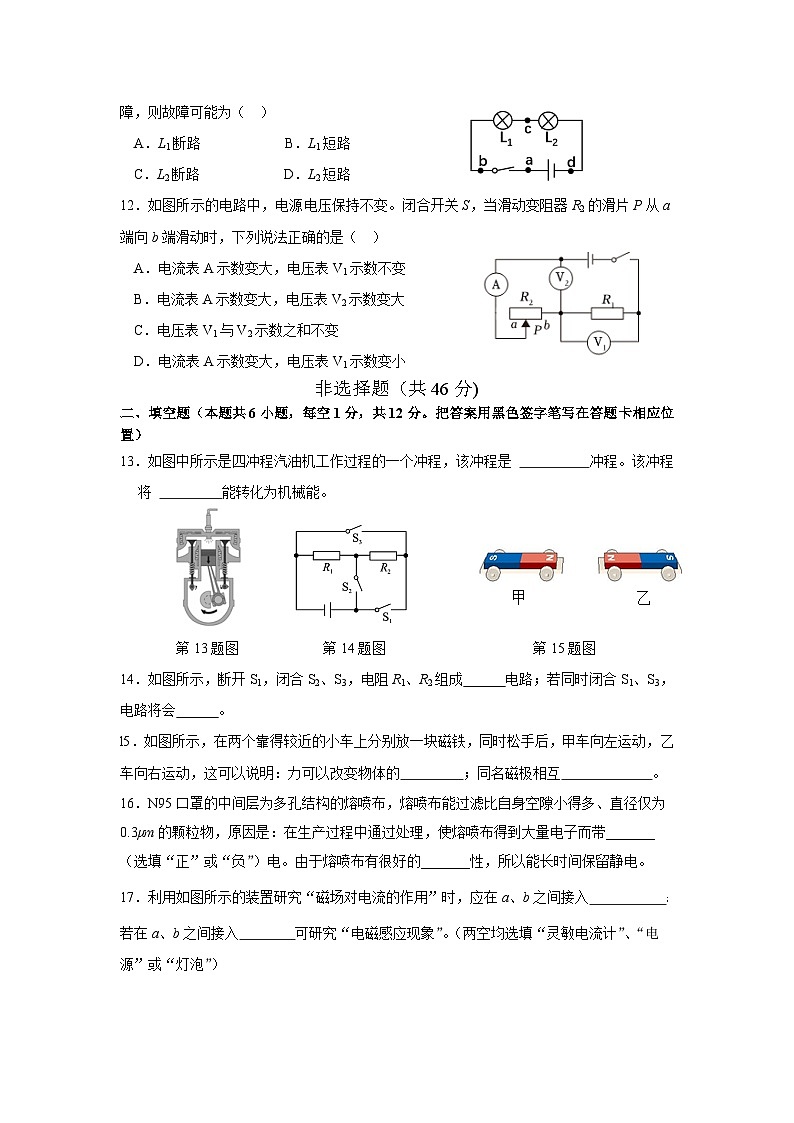

11．按如图所示的电路图连接实物，闭合开关，发现灯L1和L2都不亮，排除接触不良的因素后，用电压表逐一与元件并联，测量得出Uab=0；Ubc=0；Ucd=6V。如果电路只有一处故障，则故障可能为（ ）
A．L1断路 B．L1短路
C．L2断路 D．L2短路
12．如图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器R2的滑片P从a端向b端滑动时，下列说法正确的是（ ）
A．电流表A示数变大，电压表V1示数不变
B．电流表A示数变大，电压表V2示数变大
C．电压表V1与V2示数之和不变
D．电流表A示数变大，电压表V1示数变小
非选择题（共46分)
二、填空题（本题共6小题，每空1分，共12分。把答案用黑色签字笔写在答题卡相应位置）
13．如图中所示是四冲程汽油机工作过程的一个冲程，该冲程是 冲程。该冲程将 能转化为机械能。
第13题图 第14题图 第15题图
14．如图所示，断开S1，闭合S2、S3，电阻R1、R2组成 电路；若同时闭合S1、S3，电路将会 。
l5．如图所示，在两个靠得较近的小车上分别放一块磁铁，同时松手后，甲车向左运动，乙车向右运动，这可以说明：力可以改变物体的 ；同名磁极相互 。
16．N95口罩的中间层为多孔结构的熔喷布，熔喷布能过滤比自身空隙小得多、直径仅为0.3μm的颗粒物，原因是：在生产过程中通过处理，使熔喷布得到大量电子而带_______ （选填“正”或“负”）电。由于熔喷布有很好的_______性，所以能长时间保留静电。
17．利用如图所示的装置研究“磁场对电流的作用”时，应在a、b之间接入 ﹔若在a、b之间接入 可研究“电磁感应现象”。（两空均选填“灵敏电流计”、“电源”或“灯泡”）

第17题图 第18题图
18．如图为—种测量体重的装置，其中体重示数计是由 表改装成的；当体重越重时，电表示数 （选填“越大”或“越小”）。
三、作图与推理判断题（本题共2小题，共5分。按题目要求在答题卡上相应位置作答）
19．（2分）在图中标出静止在磁场中的小磁针的N、S极和磁感线的方向。
20．（3分）小明同学学习了燃料的热值后，自己设计一个实验来探究煤油和酒精的热值的大小关系．他组装了图示的装置进行实验，记录结果见下表：
（1）为了保证实验结论的可靠，小明同学选择了两套相同装置，在实验中还要控制水的质量和______相同；
（2）你认为煤油和酒精两种燃料中，热值较大的是______；
（3）小明还想利用这种实验方案计算出煤油和酒精的热值，那么计算的结果 （填“可靠”或“不可靠”）。
四、实验探究题（本题共3小题，共17分。按题目要求在答题卡上相应位置作答）
21．（5分）如图所示是“探究电流通过导体产生热量的多少跟什么因素有关”的实验装置，将四段电阻丝a、b、c、d分别密封在完全相同的盒子内，盒内封闭一定量的空气，其中图乙中另取阻值为5Ω的电阻在盒外与盒内电阻并联。
（1）在实验中电流通过电阻时产生热量的多少是通过观察 来比较的，应用的物理科学研究方法是 。
（2）图甲可探究电流产生的热量与 的关系，通电一段时间后， （选填“左”或“右”）侧盒子中的电阻产生的热量多。
（3）图乙可探究电流产生的热量与 的关系。
22．（4分）在“探究串联电路电压的规律”的实验时，设计了如图所示的电路。
（l）实验中应选择规格 （选填“相同”或“不同”）的小灯泡；
（2）根据电路图连接好电路，闭合开关后，发现两只灯泡都不亮，且电压表示数为0，若只有L1或L2中的一处发生故障，则故障是 （选填“L1 断路”、“L1|短路”、“L2断路”或“L2短路”）；
（3）如图所示，开关闭合后，电压表测灯L1两端的电压，为了测量BC两点间的电压，保持B点不动，只将接A点的线端改接到C点，则上述方法 （填“正确”或“不正确”）；
（4）实验需要多次测量的目的是： 。
A．减小实验误差 B．寻找普遍规律
23．（8分）小丽在“测量小灯泡的电功率”实验中，实验器材有：电压恒为3V的电源一个、小灯泡（额定电压为2.5V）、电压表、电流表、滑动变阻器、开关各一个，导线若干。
（1）如图甲所示是小丽连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线。
（2）小丽同学正确连接电路后，闭合开关，发现小灯泡不发光，电流表无示数，但电压表示数较大。接下来正确的操作是： 。
A．检查电路是否短路 B．更换电流表
C．检查小灯泡是否接触良好或损坏 D．移动滑动变阻器滑片，观察小灯泡是否发光
（3）若另一组小红连电路时，刚连好最后一根导线，灯泡就发出了明亮的光，则她存在的问题有：① ；② 。
（4）电路故障排除后，小丽闭合开关，移动滑动变阻器的滑片，小灯泡发光，此时电压表的示数为2.0V，为了测量小灯泡的额定功率，应向 （选填“左”或“右”）端移动滑片。
（5）小丽根据测量的多组电压、电流值画出的小灯泡的I-U图像如图乙所示，则小灯泡的额定功率为 W。
（6）用该实验装置 （选填“能”或者“不能”）探究电流与电压的关系。
五、计算题（本题共2小题，共12分。用黑色签字笔在答题卡相应位置作答。解答应写出必要的文字说明、公式和重要演算步骤，计算过程中物理量必须带上单位，只写出最后答案的不能得分）
24．（6分）某家庭电热锅简化电路如图所示，电热锅额定电压为220V，R1、R2均为发热电阻，其阻值分别为80Ω、404Ω，闭合开关S1、S2，电热锅处于加热状态，当锅内温度达到100℃时，开关S2自动断开，电热锅处于保温状态。求：
（1）电热锅在额定电压下，保温状态的电功率；
（2）将家中其他用电器全部关闭，电热锅在加热状态时，观察到的标有“2000r/（kW•h）”字样的电能表的表盘在6min内转了100转，则电热锅的实际电压是多少？

25．（6分）如图所示，电源电压恒定，R0是定值电阻，小灯泡L标有“12V 3W”，滑动变阻器R1的最大阻值为20Ω。三个开关均闭合时，小灯泡恰好正常发光，电流表示数为0.55A。求：
（l）小灯泡的额定电流和电源电压；
（2）电阻R0的阻值；
（3）闭合S，断开S1和S2时，当滑片P移到最左端时，l0min内电路消耗的电能。
