2023年河北省四地市中考物理模拟试卷
1. 关于电流、电压和电阻，下列说法正确的是(    )
A. 导体的电阻不由导体两端的电压和通过的电流决定
B. 导体两端的电压为0V时，导体的电阻为0Ω
C. 加在导体两端的电压由通过导体的电流决定
D. 通过导体的电流越小，导体的电阻越大
2. “估测”是物理学中常用的一种方法，小明同学对以下相关物理量的估测合理的是(    )
A. 一节新干电池电压约为36V
B. 家用电热水壶的额定功率为100W
C. 家用台灯的工作电流约为0.1A
D. 家用空调工作一晚消耗电能约100kW⋅h
3. 疫情期间，各班都配有手持式电子测温仪，如图甲为某款电子测温仪，图乙为它的内部原理图。其中电源电压保持不变，R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图像如图所示。闭合开关S后，对该电路分析正确的是(    )

A. 体温越高，R的阻值越大 B. 体温越高，电压表的示数越大
C. 体温越低，通过R0的电流越大 D. 体温越低，电路的总功率越大
4. 甲、乙两个小灯泡，分别标有“6V 3W”和“6V 6W”的字样，将电源电压为6V的电源与甲、乙两灯按照如图的电路图连接，为了使甲、乙两灯都正常发光，下列操作可行的是(    )
A. 闭合S、S1，断开S2、S3
B. 闭合S、S2，断开S1、S3
C. 闭合S、S1、S3，断开S2
D. 闭合S、S1、S2、断开S3
5. 下列关于家庭电路和安全用电的说法正确的是(    )
A. 用试电笔接触火线氖管发光时，没有电流通过人体
B. 插线板上可长时间同时使用多个大功率电器

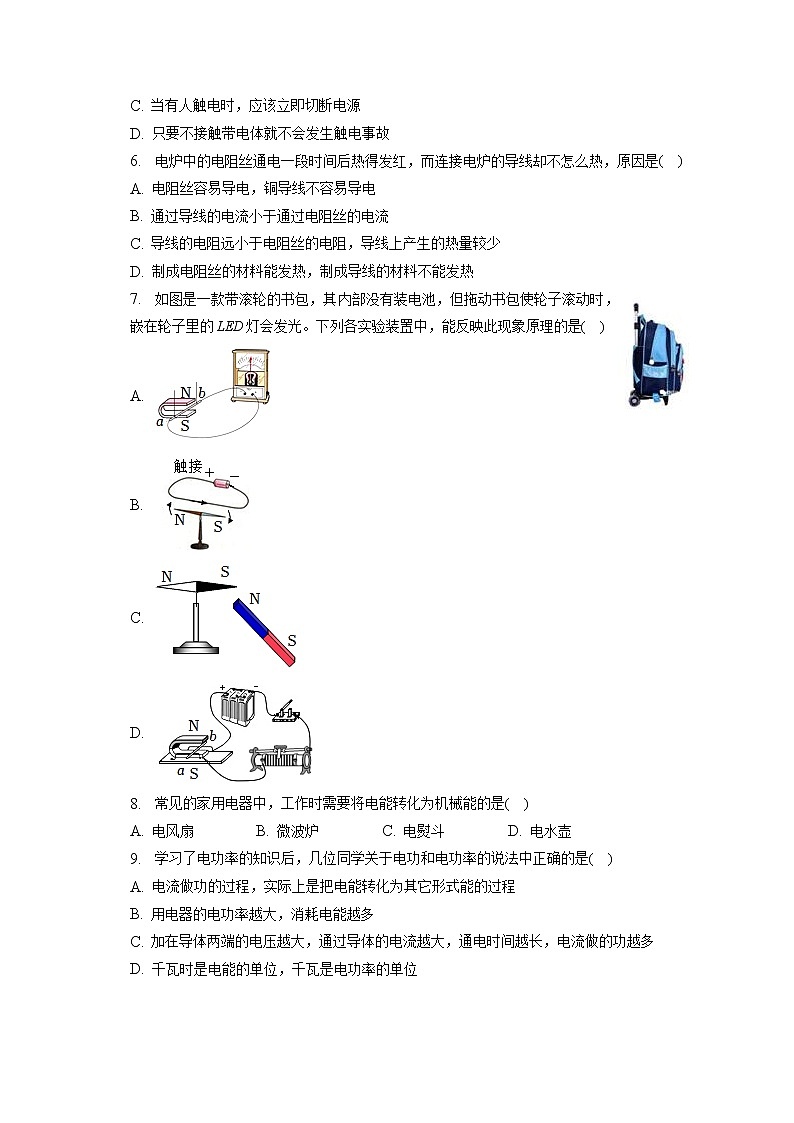

C. 当有人触电时，应该立即切断电源
D. 只要不接触带电体就不会发生触电事故
6. 电炉中的电阻丝通电一段时间后热得发红，而连接电炉的导线却不怎么热，原因是(    )
A. 电阻丝容易导电，铜导线不容易导电
B. 通过导线的电流小于通过电阻丝的电流
C. 导线的电阻远小于电阻丝的电阻，导线上产生的热量较少
D. 制成电阻丝的材料能发热，制成导线的材料不能发热
7. 如图是一款带滚轮的书包，其内部没有装电池，但拖动书包使轮子滚动时，嵌在轮子里的LED灯会发光。下列各实验装置中，能反映此现象原理的是(    )
A.
B.
C.
D.
8. 常见的家用电器中，工作时需要将电能转化为机械能的是(    )
A. 电风扇 B. 微波炉 C. 电熨斗 D. 电水壶
9. 学习了电功率的知识后，几位同学关于电功和电功率的说法中正确的是(    )
A. 电流做功的过程，实际上是把电能转化为其它形式能的过程
B. 用电器的电功率越大，消耗电能越多
C. 加在导体两端的电压越大，通过导体的电流越大，通电时间越长，电流做的功越多
D. 千瓦时是电能的单位，千瓦是电功率的单位

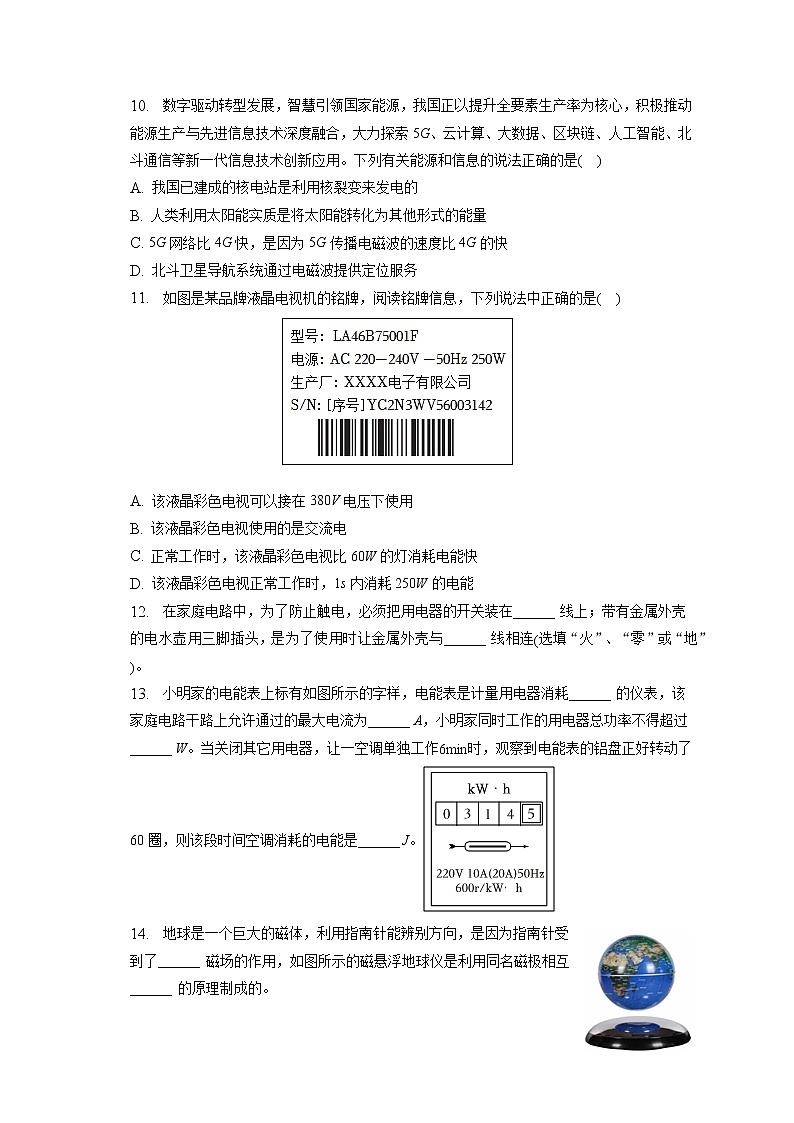

10. 数字驱动转型发展，智慧引领国家能源，我国正以提升全要素生产率为核心，积极推动能源生产与先进信息技术深度融合，大力探索5G、云计算、大数据、区块链、人工智能、北斗通信等新一代信息技术创新应用。下列有关能源和信息的说法正确的是(    )
A. 我国已建成的核电站是利用核裂变来发电的
B. 人类利用太阳能实质是将太阳能转化为其他形式的能量
C. 5G网络比4G快，是因为5G传播电磁波的速度比4G的快
D. 北斗卫星导航系统通过电磁波提供定位服务
11. 如图是某品牌液晶电视机的铭牌，阅读铭牌信息，下列说法中正确的是(    )

A. 该液晶彩色电视可以接在380V电压下使用
B. 该液晶彩色电视使用的是交流电
C. 正常工作时，该液晶彩色电视比60W的灯消耗电能快
D. 该液晶彩色电视正常工作时，1s内消耗250W的电能
12. 在家庭电路中，为了防止触电，必须把用电器的开关装在______ 线上；带有金属外壳的电水壶用三脚插头，是为了使用时让金属外壳与______ 线相连(选填“火”、“零”或“地”)。
13. 小明家的电能表上标有如图所示的字样，电能表是计量用电器消耗______ 的仪表，该家庭电路干路上允许通过的最大电流为______ A，小明家同时工作的用电器总功率不得超过______ W。当关闭其它用电器，让一空调单独工作6min时，观察到电能表的铝盘正好转动了60圈，则该段时间空调消耗的电能是______ J。
14. 地球是一个巨大的磁体，利用指南针能辨别方向，是因为指南针受到了______ 磁场的作用，如图所示的磁悬浮地球仪是利用同名磁极相互______ 的原理制成的。


15. 如图所示，灯泡上标有“220V 60W”字样，其中的“60W”表示它的______是60W；在用电高峰，当此灯泡工作时两端的电压低于220V，它的实际功率______(选填“大于”“小于”或“等于”)60W。
16. 如图所示是太阳能LED照明路灯，它主要由太阳能电池板、LED灯等部分构成。太阳能电池发电过程能量的转化是：______ 能转化为______ 能，太阳能是______ (选填“可”或“不可”)再生能源。这种路灯相比传统路灯具有的优点______ 。

17. 在“探究通电螺线管外部磁场的方向”的实验中：
(1)开关闭合后，小磁针的指向如图所示，可知：通电螺线管的左端为______ 极，电源的左端为______ 极；(小磁针黑色端为N极)
(2)将连接电源正、负极的导线对调，小磁针的指向也改变了，说明通电螺线管的磁场方向与______ 方向有关；
(3)为了使通电螺线管的磁场增强，可采取的有效措施是______ 。(写出一条即可)

18. 如图是探究“电流通过导体时产生热量与哪些因素有关”的实验装置，两个透明容器中密封着等量的空气。
(1)实验中通过观察U形管中液面高度的变化来比较电流通过导体产生热量的多少，这种方法叫______ (填“转换法”或“等效替代法”)。下列实验中也运用了这种实验方法的是______ ；
A.探究影响电磁铁磁性强弱的因素
B.探究杠杆的平衡条件
C.认识电压时，我们可以用水压来类比
(2)图甲中R1、R2串联，目的是保证______ 相同，可探究电流产生的热量与______ 的关系；
(3)接好乙电路，闭合开关，通电一段时间后，______ (填“左”或“右”)侧U形管中液面高度变化大，此实验现象表明，在电阻和通电时间相同的情况下，______ 越大，所产生的热量越多。

19. 测定“小灯泡电功率”的实验中，电源电压为3V，小灯泡额定电压为2.5V、额定功率小于1W。

(1)请你用笔画线代替导线，将图甲中的实物电路连接完整。
(2)闭合开关前，滑动变阻器滑片P应位于______ (选填“A”或“B”)端。
(3)小叶闭合开关后，发现两表示数都很小，灯泡不亮，其原因是______ 。
(4)小叶同学移动滑片P到某一点时，电压表示数(如图乙所示)为______ V，若她想测量小灯泡的额定功率，应将图甲中滑片P向______ (选填“A”或“B”)端移动，使电压表的示数为2.5V。
(5)小叶同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I−U图像，根据图像信息，可计算出小灯泡的额定功率为______ W。
(6)细心的小叶发现通过灯泡的电流跟它两端的电压不成正比，其原因是______ 。
20. 随着人们生活水平的提高，现在很多家庭都在卫生间装有热风干手器，如图甲所示，将手放在热风干手器下方，就有热风吹到手上，从而加快手上的水分的蒸发，图乙是某热风干手器的电路简图，M是电风扇，通电后可以送风；R是电热丝，通电后可以发热。二者同时工作使得热风干手器送出热风。表是它的铭牌。
品名
HG2010型热风干手器
额定电压
220V
频率
50Hz
额定功率
电风扇
20W
外形尺寸
236mm×100mm×250mm
电热丝
1100W
(1)若某次干手时间为10s，则消耗了多少焦的电能？
(2)热风干手器正常工作时电热丝的电阻是多少？

21. 如图甲所示电源电压保持不变，小灯泡的额定电压为12V，闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I−U关系图象如图乙所示。求：

(1)小灯泡正常发光的电阻是多少？
(2)滑动变阻器的最大阻值为多少？
(3)该电路总功率变化范围是多少？
答案和解析

1.【答案】A
【解析】解：A、导体的电阻是导体的一种性质，不由导体两端的电压和通过的电流决定，故A正确；
B、导体的电阻是导体的一种性质，导体两端的电压为0V时，导体的电阻不为0，故B错误；
C、加在导体两端的电压由电源决定，故C错误；
D、通过导体的电流越小，导体的电阻不变，故D错误。
故选：A。
(1)导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；电阻大小与导体的材料、长度、横截面积、温度有关，与导体中的电流、导体两端的电压大小无关。
(2)电源为电路提供电压，电压是电路形成电流。
深入理解电阻概念，可解答此题。

2.【答案】C
【解析】解：
A、一节新干电池电压为1.5V，故A不合理；
B、家用电热水壶的额定功率约为800W，故B不合理；
C、家用台灯的电功率约为20W，工作电流I=PU=20W220V≈0.1A，故C合理；
D、空调的电功率在1000W左右，但空调工作属于间歇式工作，即工作一段时间、停一段时间，一晚工作的时间在5h左右，消耗的电能约为W=Pt=1kW×5h=5kW⋅h，故D不合理。
故选：C。
不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个。
此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。

3.【答案】B
【解析】解：AB.由电路图可知，闭合开关S后，R0与红外线热敏电阻R串联，电压表测R0两端的电压。
由图丙可知，体温越高，R的阻值越小，电路的总电阻越小；由欧姆定律I=UR可知电路中的电流越大，由U=IR可知，R0两端的电压越大，即电压表的示数越大；故A错误，B正确；
CD.同理可知，体温越低，R的阻值越大，电路中的电流越小，通过R0的电流越小，根据电功率计算公式P=UI可知电路的总功率越小，故CD错误。
故选：B。
根据电路图可知，R0与红外线热敏电阻R串联，电压表测R0两端的电压；分析体温升高时热敏电阻的变化，由串联分压原理可知其两端电压变化，根据串联电路电压规律可知定值电阻两端电压变化，由串联电路电阻规律可知电路总电阻的变化，再根据P=UI可知电路消耗的电功率的变化。
本题考查串联电路的规律及欧姆定律和电功率公式的运用，关键是题干中获取有效的信息，难度不大。

4.【答案】D
【解析】解：已知甲、乙两个小灯泡，分别标有“6V 3W”和“6V 6W”的字样，为了使甲、乙两灯都正常发光，则两灯泡应并联在6V的电源上，
A、闭合S、S1，断开S2、S3，只有灯泡乙发光，故A不符合题意；
B、闭合S、S2，断开S1、S3，只有灯泡甲发光，故B不符合题意；
C、闭合S、S1、S3，断开S2，灯泡甲被短路，只有灯泡乙发光，故C不符合题意；
D、将闭合S、S1、S2、断开S3，则甲、乙两灯并联，两灯都正常发光，故D符合题意。
故选：D。
根据两个小灯泡，分别标有“6V 3W”和“6V 6W”的字样，电源电压为6V，可知两灯泡并联都正常发光，据此逐一分析即可。
此题考查电路的基本连接方式，需要熟悉串联电路和并联电路的特点，在连接电路中一定避免造成短路。

5.【答案】C
【解析】解：A.试电笔接触火线时，加在测电笔和人之间的电压是220V，测电笔和人是串联的，氖管会发光，会有电流通过人体，故A错误；
B.在一个插线板上长时间同时使用多个大功率用电器，会导致电流过大，引发火灾，故B错误；
C.发现有人触电后，应该首先切断电源，然后再进行其它的救护措施，故C正确；
D.高压带电体只要人靠近就有触电危险，故D错误。
故选：C。
(1)试电笔的工作原理：人站在大地上，手接触笔尾金属体，笔尖金属体接触火线，火线和大地之间的电压是220V，测电笔和人是串联的，此时在测电笔和人体中都有电流，电流微弱不会对人造成危害。这个微弱的电流可以使氖管发光。人站在大地上，手接触笔尾金属体，笔尖金属体接触零线，零线和大地之间的电压是0V，在测电笔和人体中都没有电流通过，氖管不发光；
(2)家庭电路中电流过大的原因：一是短路，二是用电器的总功率过大；
(3)当有人触电时，应先切断电源；
(4)安全用电的原则：不接触低压带电体，不靠近高压带电体。
本题考查的是日常生活中的一些安全用电常识，要牢记安全用电常识，正确规范操作。

6.【答案】C
【解析】解：电炉在使用时，电阻丝和导线串联，通过电阻丝的电流I电阻丝=I导线，且通电时间t相同；
由于导线的电阻远小于电阻丝的电阻，由Q=I2Rt可知，导线消耗电能转化为内能很少，所以通电一段时间后电阻丝热得发红，而连接电炉的导线却不怎么热。
故选：C。
电炉丝和连接的导线串联在电路中(通过的电流相等)、通电时间是相同的，比较导线和电炉丝电阻，由Q=I2Rt分析判断导线不怎么热的原因。
本题主要考查串联电路特点、焦耳定律及应用，知道电炉丝和相连接的导线为串联是本题的关键。

7.【答案】A
【解析】解：
带滚轮的书包，其内部没装电池，但拖动书包使轮子滚动时，嵌在轮子里的LED灯会发光，则可知此现象的原理为电磁感应现象。
A、图中实验装置无电源，闭合电路中的一部分导体在磁场中做切割磁感线运动时，会产生电流，是电磁感应现象，故A符合题意；
B、图中的实验为奥斯特实验，说明了电流的磁效应，故B不符合题意；
C、图中实验装置是探究磁极间相互作用规律的实验，故C不符合题意；
D、图中实验装置说明通电导线在磁场中受力而运动，故D不符合题意。
故选：A。
闭合电路中的一部分导体在磁场中做切割磁感线运动时，会产生电流，这种电流叫感应电流，这一现象叫电磁感应现象。
本题考查了对电磁感应现象的认识，属于基础知识，难度不大。

8.【答案】A
【解析】解：在常见的家用电器中：
A、电风扇工作时转动，主要是电能转化成机械能，符合题意；
B、微波炉主要将电能转化为内能，不符合题意；
C、电熨斗把主要电能转化成内能，不符合题意；
D、电水壶主要把电能转化成内能，不符合题意。
故选：A。
电流做功的过程，实际上就是能量转化的过程，消耗电能转化成其它形式的能。
本题考查了用电器中的能量转化，要知道电风扇主要部件是电动机，把电能转化为机械能。

9.【答案】ACD
【解析】解：A.电流做功的过程，实际上是消耗电能转化为其他形式的能的过程，消耗多少电能就做多少电功，故A正确；
B.电功率是表示电流做功快慢的物理，电功率越大的用电器，表示电流做功快，但不一定多，故B错误；
C.由电流做功的公式W=UIt知道，加在导体两端的电压越大，通过导体的电流越大，通电时间越长，电流做的功越多，故C正确；
D.千瓦和瓦是电功率的单位，千瓦时是电功和电能的单位，故D正确。
故选：ACD。
电流做功的过程，实际上是把电能转化为其他形式的能的过程；电功率是表示电流做功快慢的物理；
电流做功的公式W=UIt，则分析公式可知决定电功的因素；同时掌握电流做功中能量转化的方向。
题考查电流做功的决定因素及能量转化的方向，应注意分析能量关系和掌握功的计算公式。

10.【答案】ABD
【解析】解：A.人类目前已经掌握可控核裂变技术，所以我国已建成的核电站是利用核裂变来发电的，故A正确；
B.人类目前利用太阳能发电，利用太阳能取暖，都是将太阳能转化为其他形式的能，所以人类利用太阳能实质是将太阳能转化为其他形式的能量，故B正确；
C.电磁波的速度是固定的，5G网络比4G快，是指5G传播信息量的速度比4G的快，故C错误；
D.北斗卫星导航系统是通过电磁波来提供定位服务的，故D正确。
故选：ABD。
(1)核电站是利用裂变的链式反应释放出巨大能量的原理制成的，其中在核电站中链式反应的速度和规模是人为控制的；
(2)人类并不直接利用太阳能，多数情况为将太阳能转化为电能、内能或其他形式能量再进行利用；
(3)电磁波传播速度与频率无关；
(4)卫星通信是依靠电磁波传递信息的。
本题考查了核能、太阳能、电磁波等知识，难度不大。

11.【答案】BC
【解析】解：A.由彩电铭牌知其工作电压为220V∼240V，故该液晶彩色电视不可以接在380V电压下使用，故A错误；
B.该液晶彩色电视使用的是50Hz交流电，故B正确；
C.与60W的灯相比，在正常工作时彩电额定功率250W，实际功率大，消耗电能快，故C正确；
D.该彩电正常工作时，额定功率为250W，1s内消耗电能W=Pt=250W×1s=250J，故D错误。
故选：BC。
(1)由彩电铭牌知其正常工作电压为220V∼240V的交流电；
(2)由彩电铭牌知其额定功率为250W，由P=Wt可得彩电正常工作时，1s消耗电能；与60W的灯相比，在正常工作时彩电额定功率大，消耗电能快。
本题考查对电功率计算公式的应用以及额定电压、额定功率的理解，关键是从彩电铭牌上找到有用信息。

12.【答案】火  地
【解析】解：用电器的开关装在火线上，接触用电器时，可以断开开关，从而切断火线，防止接触用电器发生触电事故。
将电水壶的三脚插头插入三孔插座中，电水壶的金属外壳与插座中的地线相连，这样即使金属外壳带电，电流也会通过地线导入大地，防止触电事故的发生。
故答案为：火；地。
开关控制用电器时，开关接在用电器和火线之间，开关能控制用电器，而且断开开关能切断火线，使用用电器更安全。
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
本题考查了家庭电路的连接方式以及一些安全用电常识，属于基础题目。

13.【答案】电能  2044003.6×105
【解析】解：电能表读数的单位是单位是kW⋅h，所以，电能表是计量用电器消耗电能的仪表。
由图中“10(20)A”知道，表示电能表的额定最大电流，即平时工作允许通过的最大电流为20A。
小明家同时工作的用电器的最大总功率P=UI=220V×20A=4400W。
600r/(kW⋅h)表示的是电路中每消耗1kW⋅h的电能，电能表的转盘转600圈，电能表转盘转动了60圈消耗的电能W=60600kW⋅h=0.1kW⋅h=3.6×105J。
故答案为：电能；20；4400；3.6×105。
(1)电能表各参数的意义：
    220 V：这个电能表应该在220V的电路中使用；
    10(20)A：这个电能表的标定电流为10A，平时工作允许通过的最大电流为20A；
    50 Hz：这个电能表在50赫的交流电路中使用；
    600r/(kW⋅h)：接在这个电能表上的用电器，每消耗1千瓦时的电能，电能表上指示灯闪烁600次。
(2)利用P=UI求得小明家同时工作的用电器的最大总功率。
(3)结合600r/(kW⋅h)的含义求得该段时间空调消耗的电能。
本题考查电能表的各个参数的物理意义和电功的计算；要知道电能表的参数中电流值的理解，括号外的是标定电流，括号里的是平时工作允许通过的最大电流。

14.【答案】地  排斥
【解析】解：地球本身是一个巨大的磁体，地磁北极在地理南极附近，地磁南极在地理的北极附近；指南针之所以能够指方向就是因为受到了地磁场的作用。
因为磁悬浮地球仪静止在空中，故受到平衡力的作用，竖直向下的重力与竖直向上的底座对它的斥力平衡，如图所示的磁悬浮地球仪是利用同名磁极相互排斥的原理制成的。
故答案为：地；排斥。
(1)地球周围存在着磁场；地磁两极与地理两极正好相反；
(2)从图可知：球体与底座是相互分离的，故可判断球体与底座是相互排斥的。
此题考查了地磁场和磁极间相互作用的规律：同名磁极相互排斥，异名磁极相互吸引的应用。

15.【答案】额定功率  小于
【解析】解：一个灯泡的铭牌上标有“220V 60W”，其中220V是灯泡的额定电压，其中“60W”表示它的额定功率是60W，即灯泡正常工作时的功率；
在用电高峰，当此灯泡工作时两端的电压低于220V，由于实际电压小于额定电压时，则实际功率小于额定功率，故此时实际功率小于60W。
故答案为：额定功率；小于。
用电器正常工作时的电压叫额定电压，用电器在额定电压下的功率是额定功率；
用电器的实际电压等于额定电压时，实际功率等于额定功率，用电器的实际电压小于额定电压时，实际功率小于额定功率，用电器的实际电压大于额定电压时，实际功率大于额定功率。
本题考查学生对灯泡的额定电压和额定功率的理解，知道用电器的实际电压等于额定电压时，实际功率等于额定功率，用电器的实际电压小于额定电压时，实际功率小于额定功率，用电器的实际电压大于额定电压时，实际功率大于额定功率。

16.【答案】太阳  电  可  清洁无污染，低碳环保
【解析】解：太阳能电池发电过程能量的转化是：太阳能转化为电能。
太阳能取之不尽、用之不竭，可以在自然界里源源不断地得到，是可再生能源。
太阳能LED照明路灯因利用的是太阳能，清洁无污染，达到低碳环保的目的。
故答案为：太阳；电；可；清洁无污染，低碳环保。
目前直接利用太阳能的方式有两种，一是用集热器把水等物质加热，二是用太阳能电池把太阳能转化成电能。
能够短时间从自然界得到补充的是可再生能源，短时间得不到补充的是不可再生能源；
太阳能是清洁能源，清洁无污染，达到低碳环保的目的。
本题考查了学生对太阳能发电的理解和认识，它们都是节约资源、环保的新能源。

17.【答案】N 负  电流  增大电源电压
【解析】解：(1)最左侧小磁针的左端为N极，右端为S极，根据异名磁极相互吸引可知，通电螺线管的左端为N极，右端为S极。
根据安培定则可知，电流从通电螺线管的右侧流入，故电源的右端为正极，左端为负极。
(2)将连接电源正、负极的导线对调，螺线管中电流的方向发生了变化，小磁针的指向也改变了，这说明磁场的方向发生了变化，所以通电螺线管的磁场方向与电流方向有关。
(3)通电螺线管的匝数越多，通过螺线管的电流越大，通电螺线管的磁场越强，为了使通电螺线管的磁场增强，根据欧姆定律可采取的有效措施是增大电源电压。
故答案为：(1)N；负；(2)电流；(3)增大电源电压。
(1)根据磁极间的相互作用规律判定螺线管的极性；
(2)通电螺线管周围的磁场的方向与电流的方向有关；
(3)通电螺线管的匝数越多，通过螺线管的电流越大，通电螺线管的磁场越强。
本题考查了磁极间的相互作用规律、影响通电螺线管磁性强弱的因素等知识，难度不大。

18.【答案】转换法  A 电流  电阻  左  电流
【解析】解：(1)实验中将电流通过导体产生热量的多少转换成U形管中液面高度的变化，这里用到的是转换法。
探究影响电磁铁磁性强弱的因素，通过了电磁铁吸引铁钉数量的多少来体现电磁铁磁性的强弱，也是用到了转换法，探究杠杆的平衡条件运用了控制变量法；认识电压时，我们可以用水压来类比，这里运用了类比法。故A符合题意，BC不符合题意。
故选A。
(2)图甲中R1、R2串联，串联电路中电流处处相等，而两个密闭容器中电阻大小不同，所以该实验是为了保证电流大小相同，可探究电流产生的热量与电阻大小的关系。
(3)乙电路中，密闭容器内的电阻大小相同，右侧容器内的电阻并联一个电阻后再与左侧容器内的电阻串联，相当于左侧容器内的电阻接在了干路上，由串并联电路电流特点可知，通过容器内电阻的电流大小不同，其中通过R1的电流大于通过R2的电流，由Q=I2Rt可知，接好乙电路，闭合开关，通电一段时间后，左侧容器内电阻产生的热量多，左侧U形管中液面高度变化大。
此实验现象表明，在电阻和通电时间相同的情况下，电流越大，所产生的热量越多。
故答案为：(1)转换法；A；(2)电流；电阻；(3)左；电流。
(1)电流通过导体产生热量的多少不能直接观察，但可给等量的气体加热，根据热胀冷缩，产生的热量越多，气体膨胀程度越大，U形管中液面的高度变化越大，采用了转换法；
(2)(3)分析图乙电路连接，根据串联、并联电路电流的规律确定通过右容器内电阻丝的电流与左容器内电阻丝的电流大小，而两电阻丝大小和通电时间相同，由Q=I2Rt结合转换法回答。
本题研究电流通过导体时产生热量的多少跟电流的关系，考查转换法、控制变量法及串联、并联电路的规律及欧姆定律和焦耳定律的运用，综合性强。

19.【答案】A 滑动变阻器接入电路的阻值太大，小灯泡的实际功率太小  2.2B0.5小灯泡的电阻随温度的升高而增大
【解析】解：(1)小灯泡额定电压为2.5V、额定功率小于1W，根据P=UI可知小灯泡的额定电流约为IL=PLUL=1W2.5V=0.4A，浮电流表选用小量程与灯泡串联，如图所示：

(2)由电路图可知，滑片在A端时，滑动变阻器接入电路的阻值最大，闭合开关前，滑动变阻器的滑片P应位于A端；
(3)闭合开关后，发现两表示数都很小，灯泡不亮，其原因是滑动变阻器接入电路的阻值太大，小灯泡的实际功率太小；
(4)电压表选用小量程，分度值为0.1V，示数为2.2V；小灯泡的额定功率为2.5V，若想测量小灯泡的额定功率，应让小灯泡两端的电压变大，让滑动变阻器两端的电压变小，故应将图甲中滑片P向B端移动，使电压表的示数为2.5V；
(5)小灯泡的额定电压为2.5V，从图中可知小灯泡的额定电流为0.2A，则小灯泡的额定功率P额=U额I额=2.5V×0.2A=0.5W；
(6)通过灯泡的电流跟他两端的电压不成正比，其原因是小灯泡的电阻随温度的升高而增大。
故答案为：(1)如图；(2)A；(3)滑动变阻器接入电路的阻值太大，小灯泡的实际功率太小；(4)2.2；B；(5)0.5；(6)小灯泡的电阻随温度的升高而增大。
(1)小灯泡额定电压为2.5V、额定功率小于1W，根据P=UI可知小灯泡的额定电流的大概值，据此选择电流表的量程，并将电流表与灯泡串联；
(2)闭合开关前，滑动变阻器接入电路的阻值应为滑动变阻器的最大阻值，根据电路图确定滑片的位置；
(3)闭合开关后，发现两表示数都很小，灯泡不亮，其原因是滑动变阻器接入电路的阻值太大，小灯泡的实际功率太小；
(4)电压表选用小量程，分度值为0.1V，据此得出示数；小灯泡的额定功率为2.5V，根据串联分压特点确定滑片P的移动方向，使电压表的示数为2.5V；
(5)小灯泡的额定电压为2.5V，从图中可知小灯泡的额定电流为0.2A，根据P=UI得出小灯泡的额定功率；
(6)小灯泡的电阻随温度的升高而增大。
本题为测定“小灯泡电功率”的实验，考查电路图连接、滑动变阻器的使用、电功率计算等知识。

20.【答案】解：(1)如图甲所示，将手放在热风干手器下方，就有热风吹到手上，从而加快手上的水分的蒸发，由表中数据可知，电路的总功率P=20W+1100W=1120W，
干手10s消耗的电能W=Pt=1120W×10s=1.12×104J；
(2)热风干手器工作时的电阻R=U2P′=(220V)21100W=44Ω。
答：(1)若某次干手时间为10s，则消耗了1.12×104J的电能；
(2)热风干手器工作时的电阻大约是44Ω。
【解析】(1)已知电风扇和电热丝的功率和时间，根据W=Pt求出消耗的电能；
(2)根据电路的总功率，利用P=U2R变形可求得热风干手器工作时的电阻。
本题考查了学生热量的计算，要学会审题，从复杂的题干中搜集有用信息。

21.【答案】解：(1)灯泡和滑动变阻器串联，电流表测量电路电流，电压表测量灯泡两端的电压。当滑片滑到最左端时，变阻器接入电路的阻值为零，电路为灯泡的简单电路，电源的电压等于此时灯两端的电压，
即电源的电压U=UL=12V，由图乙可知，此时电路中的电流为：Imax=IL=2.0A，
此时灯泡正常发光，由I=UR可得，灯泡正常发光的电阻：RL=ULIL=12V2.0A=6Ω；
(2)由图象可知，灯泡两端的最小电压为：UL′=3V，通过电路的最小电流Imin=IL′=1.0A，
滑动变阻器两端的电压：UR=U−UL′=12V−3V=9V，
由I=UR可得，滑动变阻器的最大阻值：R=URIR=URIL′=9V1.0A=9Ω；
(3)电路消耗的最大功率：Pmax=UImax=12V×2.0A=24W，
电路消耗的最小功率：Pmin=UImin=12V×1.0A=12W，
电路总功率变化范围为12W∼24W。
答：(1)小灯泡正常发光的电阻是6Ω；
(2)滑动变阻器的最大阻值为9Ω；
(3)该电路总功率变化范围是12W∼24W。
【解析】(1)灯泡和滑动变阻器串联，电流表测量电路电流，电压表测量灯泡两端的电压。当滑片滑到最左端时，变阻器接入电路的阻值为零，电路为灯泡的简单电路，电源的电压等于此时灯两端的电压，根据图乙可知通过灯泡的电流，此时灯泡正常发光，由R=UI求得灯泡正常发光的电阻；
(2)由图象可知，灯泡两端的最小电压和通过它的最小电流，根据串联电路的电压特点得出滑动变阻器两端的电压，根据欧姆定律的变形式得出滑动变阻器的最大阻值；
(3)分别根据P=UI得出电路消耗的最大和最小功率，进而得出电路总功率变化范围。
本题考查电功率的计算和欧姆定律的应用，是一道综合题。
