2025年山东省潍坊中考三模物理试题（附答案解析）

这是一份2025年山东省潍坊中考三模物理试题（附答案解析），共21页。试卷主要包含了单选题，多选题，作图题，实验题，计算题等内容，欢迎下载使用。

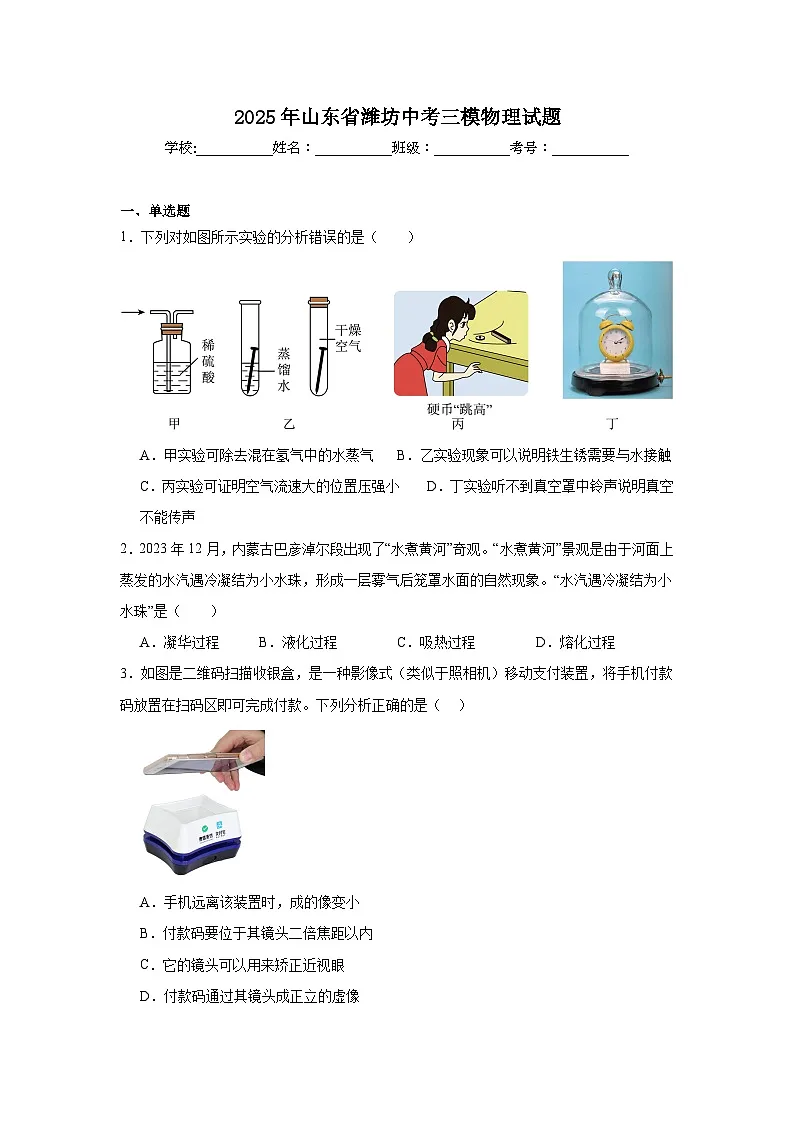

一、单选题
1．下列对如图所示实验的分析错误的是（ ）
A．甲实验可除去混在氢气中的水蒸气B．乙实验现象可以说明铁生锈需要与水接触
C．丙实验可证明空气流速大的位置压强小D．丁实验听不到真空罩中铃声说明真空不能传声
2．2023年12月，内蒙古巴彦淖尔段出现了“水煮黄河”奇观。“水煮黄河”景观是由于河面上蒸发的水汽遇冷凝结为小水珠，形成一层雾气后笼罩水面的自然现象。“水汽遇冷凝结为小水珠”是（ ）
A．凝华过程B．液化过程C．吸热过程D．熔化过程
3．如图是二维码扫描收银盒，是一种影像式（类似于照相机）移动支付装置，将手机付款码放置在扫码区即可完成付款。下列分析正确的是（ ）
A．手机远离该装置时，成的像变小
B．付款码要位于其镜头二倍焦距以内
C．它的镜头可以用来矫正近视眼
D．付款码通过其镜头成正立的虚像

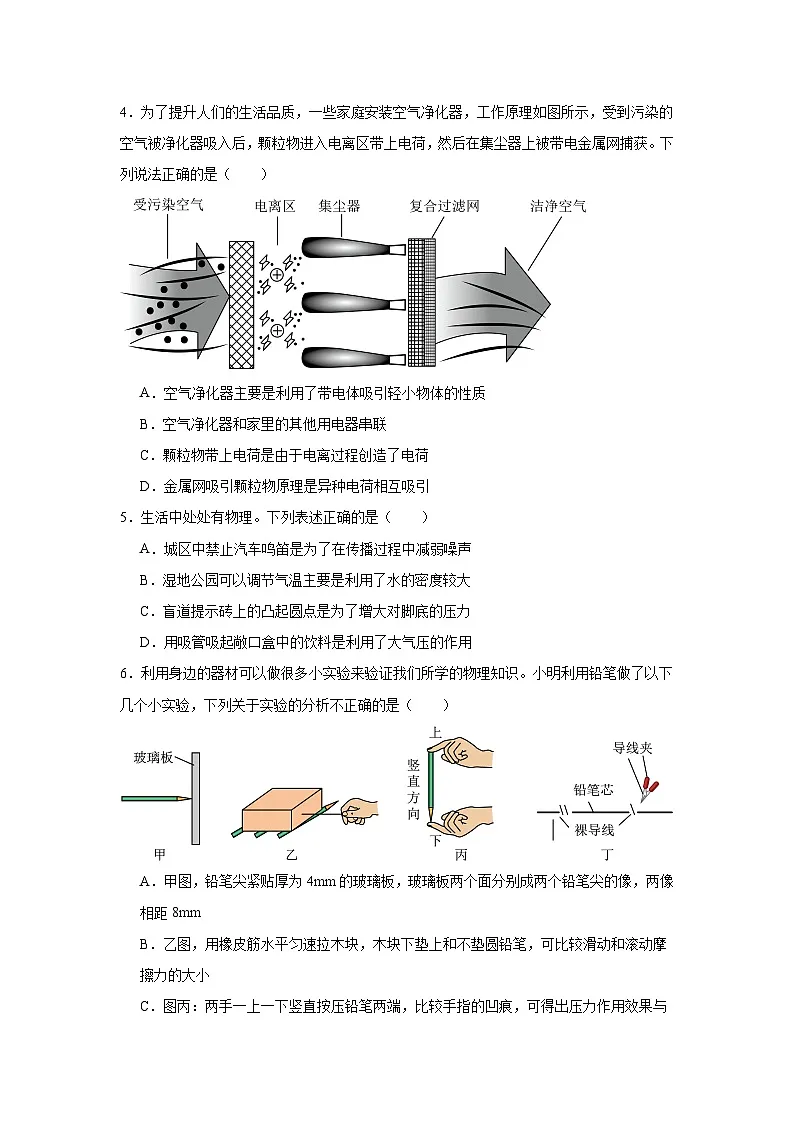

4．为了提升人们的生活品质，一些家庭安装空气净化器，工作原理如图所示，受到污染的空气被净化器吸入后，颗粒物进入电离区带上电荷，然后在集尘器上被带电金属网捕获。下列说法正确的是（ ）
A．空气净化器主要是利用了带电体吸引轻小物体的性质
B．空气净化器和家里的其他用电器串联
C．颗粒物带上电荷是由于电离过程创造了电荷
D．金属网吸引颗粒物原理是异种电荷相互吸引
5．生活中处处有物理。下列表述正确的是（ ）
A．城区中禁止汽车鸣笛是为了在传播过程中减弱噪声
B．湿地公园可以调节气温主要是利用了水的密度较大
C．盲道提示砖上的凸起圆点是为了增大对脚底的压力
D．用吸管吸起敞口盒中的饮料是利用了大气压的作用
6．利用身边的器材可以做很多小实验来验证我们所学的物理知识。小明利用铅笔做了以下几个小实验，下列关于实验的分析不正确的是（ ）
A．甲图，铅笔尖紧贴厚为4mm的玻璃板，玻璃板两个面分别成两个铅笔尖的像，两像相距8mm
B．乙图，用橡皮筋水平匀速拉木块，木块下垫上和不垫圆铅笔，可比较滑动和滚动摩擦力的大小
C．图丙：两手一上一下竖直按压铅笔两端，比较手指的凹痕，可得出压力作用效果与受力面积的关系
D．丁图：用铅笔芯做电阻丝制成变阻器，改变连入电路的铅笔芯长度，可改变连入电路的阻值大小

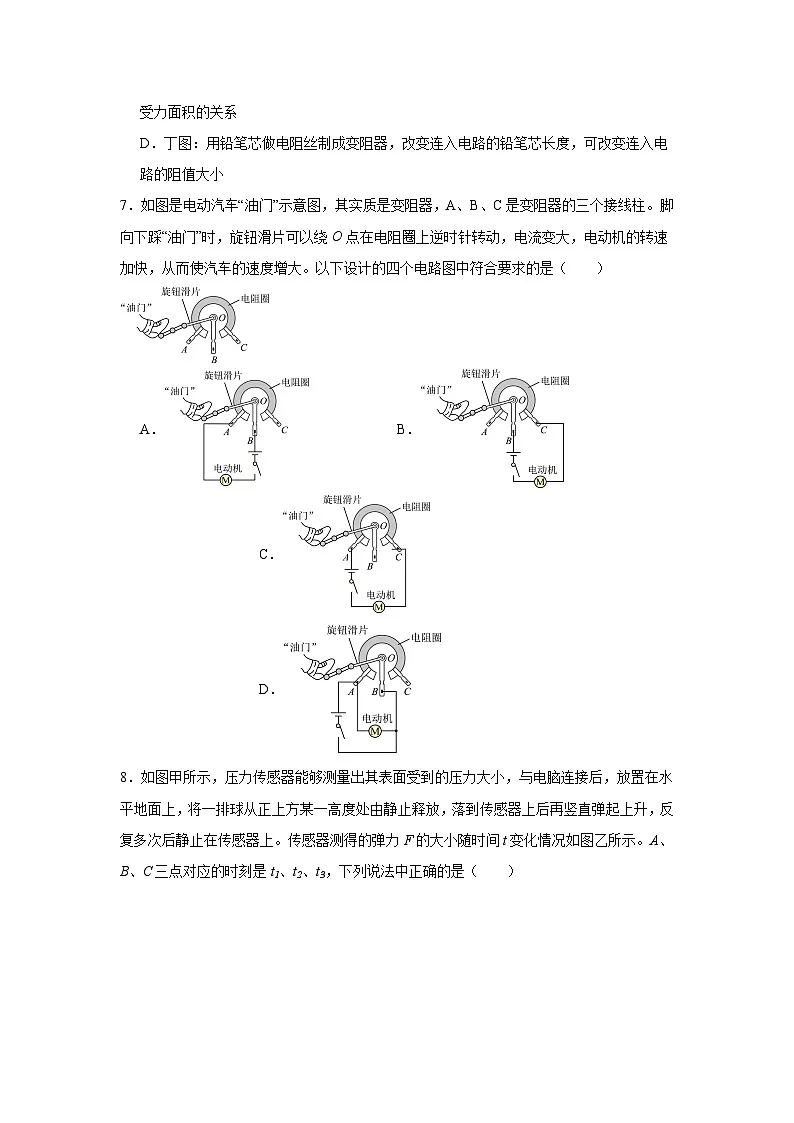

7．如图是电动汽车“油门”示意图，其实质是变阻器，A、B、C是变阻器的三个接线柱。脚向下踩“油门”时，旋钮滑片可以绕O点在电阻圈上逆时针转动，电流变大，电动机的转速加快，从而使汽车的速度增大。以下设计的四个电路图中符合要求的是（ ）
A．B．C．D．
8．如图甲所示，压力传感器能够测量出其表面受到的压力大小，与电脑连接后，放置在水平地面上，将一排球从正上方某一高度处由静止释放，落到传感器上后再竖直弹起上升，反复多次后静止在传感器上。传感器测得的弹力F的大小随时间t变化情况如图乙所示。A、B、C三点对应的时刻是t1、t2、t3，下列说法中正确的是（ ）
A．t2时刻排球的重力势能最小
B．t2～t3时间内，排球的重力势能转化为动能
C．排球t1时刻的动能等于t3时刻的动能
D．整个过程中，排球的机械能守恒
二、多选题
9．如图所示，运汽油的油罐车正在马路上行驶。下列说法正确的是（ ）
A．油罐车尾部常拖一条铁链是为了将电荷导入大地，使产生的电荷不能积聚
B．油罐车刹车时机械能减少，能量消失了
C．油罐车行驶过程中，随着油箱中的汽油质量减小，汽油的热值变小了
D．油罐车的左右转向灯是并联的
10．科技小组的同学利用如图所示的自制照相机观看室外的景物。在较暗的室内，将凸透镜对着明亮的室外，拉动纸筒，改变透镜和半透明纸的距离，就可以在半透明纸上看到室外景物清晰的像。下列说法正确的是（ ）
A．半透明纸相当于光屏
B．在半透明纸上可以得到正立的像
C．先减小相机与景物的距离，再拉动纸筒，增大半透明纸与透镜的距离，可使成在半透明纸上的像变大
D．若用手遮住凸透镜的一半，在半透明纸上所成物体的像仍是完整的
11．如图甲所示为烟雾报警器，它由“控制电路”和“工作电路”组成如图乙，其中“控制电路”由光敏电阻R、电磁铁（线圈阻值R=18Ω）、电源电压 U=6 V、开关等组成；“工作电路”由工作电源、扬声器、指示灯、导线等组成。图丙为光敏电阻与光照强度之间的关系图像。工作原理：当光敏电阻接收到的光强减弱到一定程度时，工作电路接通，扬声器发出报警声。下列有关说法不正确的是（ ）
A．根据报警器的工作原理判断，B 处应接指示灯
B．电磁铁的上端为 N极
C．要提高报警器的灵敏度，可适当增大电源电压
D．当光照强度为3cd时，控制电路的电流为200 mA
12．如图所示，两个完全相同的容器中分别装有甲、乙两种体积相同的不同液体，将同一小球分别浸没在两容器中，静止时细线对小球均有拉力且拉力相等。下列说法正确的是（ ）
A．甲液体密度小于乙液体密度
B．小球在甲液体中所受浮力小于在乙液体中所受浮力
C．放入小球后左边容器对桌面的压力大于右边容器对桌面的压力
D．剪断乙中的细线，液面静止后容器底部受到液体的压强变小
三、作图题
13．冰壶比赛中，推出去的冰壶最终会慢慢停下来。如图是正在水平向右运动的冰壶，请画出此时冰壶的受力示意图。
14．立定跳远是中考项目之一，为了保证考试的公平性，有一种电子立定跳远测试仪，可以快速并准确的测试出学生成绩。某兴趣小组同学设计了一个比赛规范电路来模拟其中部分功能，该电路由电源、电铃（符号：）、保护电阻R、开关S和S1组成。当有同学踏上测试垫时，开关S、S1会自动同时闭合；当机器感应到脚尖过线，红外感应开关S1断开，电铃发出声音提醒考生，请根据以上要求，将图中电路补充完整。
四、实验题
15．某科学兴趣小组的同学发现，在很冷的冬天，用一根两端拴有重物的细金属丝，挂在一块粗大的冰上，一段时间后，出现了如下有趣的现象：细金属丝割穿了冰块，而冰块保持完整。他们对此现象进行了讨论，请你一起完成以下问题：
(1)在此过程中，冰块发生的物态变化主要有 ；
(2)对此现象的出现，他们提出了以下三种猜想：
猜想1：冰块的厚度越小，冰的熔点越低。
猜想2：金属丝的温度低于冰的熔点。
猜想3：金属丝对冰块的压强越大，冰的熔点越低。
①根据所学知识，他们经过讨论，断定猜想2是错误的。你认为他们判断的依据是： ；
②请设计一个简单实验，验证猜想3是否正确，应该保持所挂重物不变， 挂在同一冰块上，如果发现 ，说明猜想3正确。
16．小菎的妈妈购买了一只手镯，据商家介绍手镯的材质是和田玉的。小菎想利用家中的电子秤、大玻璃杯（杯子直径大于手镯外径）、细线、水、验证手镯的材质，她设计了如下的实验方案。
(1)请你将小菎的实验步骤补充完整。
①已调零的电子秤放在水平桌面，测量手镯的质量，并记入表格：
②将适量的水倒入玻璃杯中，用电子秤测量水和杯子的总质量，记入实验表格；
③装水的玻璃杯仍放在电子秤上，用细线拴住手镯，手提细线将手镯 ，记录电子秤的示数。
(2)已知水的密度为，根据以上实验记录的数据，推导出手镯密度的表达式 。（用、、和表示，并写出推导过程）
17．实验小组同学做“测量小灯泡正常发光时的电阻”的实验，电源电压保持不变，小灯泡上标有“2.5V”字样。
(1)请用笔画线代替导线，将图甲中的实物电路连接完整（要求：滑动变阻器滑片P向左滑动时电流表示数变大，导线不允许交叉）；
(2)小组同学正确连接电路后，闭合开关，发现小灯泡不发光，电流表无示数，但电压表示数较大；接下来正确的操作是 ；
A．检查电路是否短路B．更换电流表
C．检查小灯泡是否接触良好或损坏D．移动滑动变阻器滑片，观察小灯泡是否发光
(3)经过多次测量，小组同学绘制了小灯泡的I-U图像，小灯泡正常发光时的电流如图丙所示，则该小灯泡正常发光时的电阻为 Ω（结果保留一位小数）；记录多组数据是为了 ；
A．求平均值减小误差 B．寻找普遍规律
(4)同组的小月同学设计了一个电路，如图丁，也测出了该小灯泡的正常发光时的电阻，其中定值电阻的阻值，正确操作步骤如下：
①只闭合开关S和S2，调节滑动变阻器滑片使电流表示数为I1= A；
②只闭合开关S和S1，保持滑动变阻器滑片位置不动，读出电流表示数为I2；
③小灯泡的正常发光时的电阻表达式为R= 。（用U额、I1、I2表示）
五、计算题
18．如图是某品牌升降衣架的结构简图，已知晾衣架上所挂衣服重为40N。某同学用力F拉动绳子自由端，在10s内使衣服匀速上升1m，拉力F做功的功率为5W。不计绳重和摩擦，g=10N/kg。试求：
(1)有用功是多少？
(2)拉力F是多少？
(3)此过程中该滑轮组的机械效率是多少？
19．图甲是某品牌多功能牛奶加热器，其简化电路图如图乙所示。当开关S转到触点“1”时，加热器处于高温消毒挡，可以对空奶瓶进行消毒；当开关S转到触点“2”时，加热器处于恒温保温挡；当开关S转到触点“3”时加热器处于加热挡，此时电流表的示数为A。[牛奶比热容：c牛奶=4×103J/(kg·℃)]
（1）将装有质量为180g、初温为15℃的牛奶的奶瓶置于加热器中，当开关S转到触点“3”时，3min后可以将牛奶温度升高20℃。试求：
①牛奶吸收的热量是多少J？
②加热器消耗的电能转化为牛奶的内能的效率是多少？
（2）已知R1=R3，若牛奶加热器消毒挡的电流为保温挡的4倍，则保温挡时R2两端的电压多大？
20．小侨酷爱动手做实验，他在实验室中找到一个工件，该工件由实心圆柱体A、B紧密连接组成，hA=hB=10cm，SB=2SA=100cm2如图甲，用细线将工件与力传感器相连，如图乙为力传感器原理图，其中R为力敏电阻，其阻值与所受拉力F的关系如表1所示，电源电压为3V。重2.5N，底面积200cm2的薄壁柱形容器放在水平升降台上，其内装有15cm深的水，B的下表面刚好与水面接触。现将升降台上升使工件逐渐浸入水中，该过程中力传感器示数F与升降台上升高度h的关系如图丙。求：
（1）工件的质量；
（2）已知细线拉力为F0时，B恰好浸没，此时乙图中电流的大小；
（3）当工件浸没后剪断细线，稳定时容器对升降台的压强。

R与F的关系
R/Ω
10
6
4
2
F/N
30
20
15
10
《2025年山东省潍坊中考三模物理试题》参考答案
1．A
【详解】A．稀硫酸中含有水，无法除去混在氢气中的水蒸气，应用浓硫酸。故A错误，A符合题意；
B．乙实验探究铁锈的生成，变量为是否存在水，乙实验现象可以说明铁生锈需要与水接触，故B正确，B不符合题意；
C．丙实验，硬币上方空气流速大，压强小，从而向上跳过障碍物，可证明空气流速大的位置压强小，故C正确，C不符合题意；
D．随着空气的抽出，介质减小，几乎听不见真空罩中的铃声，当空气进入真空罩中，又能够听过铃声，推力可知真空不能传声，故D正确，D不符合题意。
故选A。
2．B
【详解】“水汽遇冷凝结为小水珠”是气态水蒸气变为液态小水珠的过程，属于液化过程，该过程中会放出热量，故ACD不符合题意，B符合题意。
故选B。
3．A
【详解】A．成像过程中，手机相当于物体，根据凸透镜成实像时，物距越大，像越小，像距越小；手机远离该装置时，成的像变小，故A正确；
B．因为该装置相当于照相机，根据照相机的成像原理可知，付款码要位于其镜头二倍焦距以外，故B错误；
C．它的镜头是凸透镜，对光有会聚作用，可以用来矫正远视眼，故C错误；
D．付款码到凸透镜的距离大于两倍焦距，成倒立、缩小的实像，故D错误。
故选A。
4．D
【详解】AD．颗粒物进入电离区带上电荷，即颗粒物是带电的，然后在集尘器上被带电金属网捕获。根据电荷间相互作用的规律，金属网吸引颗粒物原理是异种电荷相互吸引，故空气净化器主要是利用了异种电荷相互吸引，故A错误，D正确；
B．空气净化器和家里的其他用电器可以独立工作，相互不影响，故其连接方式为并联，故B错误；
C．颗粒物带上电荷是电荷的转移，电荷的总量不变的，故C错误。
故选D。
5．D
【详解】A．控制噪声的途径有：声源处、传播过程中、人耳处。因此城区中禁止汽车鸣笛是为了在声源处减弱噪声，故A错误；
B．湿地公园可以调节气温主要是利用了水的比热容较大，质量相同的水和其他物质，吸收或放出相同热量时，温度变化较小，因此可以调节温度，故B错误；
C．盲道提示砖上的凸起圆点是在压力一定时，通过减小受力面积来增大对脚底的压强，故C错误；
D．用吸管吸起敞口盒中的饮料，口中气压变小，饮料在大气压的作用下被压进口中，因此是利用了大气压的作用，故D正确。
故选D。
6．C
【详解】A．若玻璃板的厚度为4mm，则铅笔分别在玻璃板两个面各成1个像，根据平面镜的成像特点知，像到平面镜的距离等于物体到平面镜的距离，铅笔的笔尖紧贴第一个镜面，像也紧贴第一个面，笔尖到另一个面的距离是4mm，另一个像到另一个面的距离也是4mm，所以两个像的距离是8mm，故A正确，不符合题意；
B．用橡皮筋水平匀速拉动木块，然后在木块下垫几支圆铅笔，再匀速拉动，实验中会发现橡皮筋伸长的长度变小，由此可以知道用变滑动摩擦为滚动摩擦的方法可以减小摩擦，故B正确，不符合题意；
C．探究压力的作用效果与受力面积的关系时应控制压力的大小不变，图丙中因铅笔的重力作用，两手指受到的压力大小不同，因此图丙的方法是不合理的，原因是没有控制压力相同，故C错误，符合题意；
D．用铅笔芯做电阻丝制成变阻器，导线夹在铅笔芯上滑动，能改变改变连入电路电阻丝的长度，从而改变连入电路的电阻大小，故D正确，不符合题意。
故选C。
7．A
【详解】A．图中变阻器与电动机串联，脚向下踩“油门”时，旋钮滑片可以绕O点在电阻圈上逆时针转动，变阻器连入电路的阻值变小，电路总电阻变小，由欧姆定律可知，电路中电流变大，电动机的转速加快，从而使汽车的速度增大，故A符合题意；
B．图中变阻器与电动机串联，脚向下踩“油门”时，旋钮滑片可以绕O点在电阻圈上逆时针转动，变阻器连入电路的阻值变大，电路总电阻变大，由欧姆定律可知，电路中电流变小，电动机的转速变慢，故B不符合题意；
C．图中变阻器与电动机串联，变阻器的全部阻值连入电路，脚向下踩“油门”时，变阻器连入电路的阻值不变，电路总电阻不变，由欧姆定律可知，电路中电流不变，电动机的转速不变，故C不符合题意；
D．图中变阻器与电动机并联，并联电路中，各支路独立工作，互不影响，脚向下踩“油门”时，电动机支路的电流不变，电动机的转速不变，故D不符合题意。
故选A。
8．A
【详解】A．t2时刻排球产生的弹力最大，则弹性形变程度最大，则重心最低，重力势能最小，故A正确；
B．t2～t3时间内，弹力变小，则弹性形变程度变小，重心上升，重力势能变大，所以不是重力势能转化为动能，故B错误；
CD．整个过程中，因为要克服阻力，机械能转化为内能，所以机械能减小；所以排球t1时刻的机械能大于t3时刻的机械能，t1时刻和t3时刻弹力相同，则弹性形变程度相同，则重心高度相同，则重力势能相同，所以排球t1时刻的动能不等于t3时刻的动能，故CD错误。
故选A。
9．AD
【详解】A．油罐车行驶过程中由于摩擦会带上电荷，尾部常拖一条铁链是为了将电荷导入大地，使产生的电荷不能积聚，消除安全隐患，故A正确；
B．刹车时，克服摩擦做功，将机械能转化为内能，由能量守恒定律可知，能量并不是消失了，而是转化成了其他能，故B错误；
C．热值是燃料本身的一种特性，油箱中的汽油质量减小，汽油的热值不变，故C错误；
D．油罐车的左右转向灯可以单独工作，是并联的，D正确。
故选AD。
10．ACD
【详解】A．半透明纸相当于光屏，用来承接像，故A正确；
B．凸透镜成正立的像时成的是虚像，不能在半透明纸上承接，故B错误；
C．先减小相机与景物的距离，即减小物距，再拉动纸筒，增大半透明纸与透镜的距离，即增大像距，根据凸透镜成像规律“物近像远像变大”可知，这样可使成在半透明纸上的像变大，故C正确；
D．若用手遮住凸透镜的一半，光线可以通过凸透镜的另一半会聚成像，在半透明纸上所成物体的像仍是完整的，故D正确。
故选ACD。
11．BC
【详解】A．由题意可知报警器的工作原理：当光敏电阻接收到的光强减弱到一定程度时，工作电路接通，扬声器发出报警声，由图丙可知，光强减弱时，光敏电阻的阻值增大，在控制电路中光敏电阻与电磁铁串联，则电路的总电阻增大，电流变小，衔铁在弹簧弹力的作用下雨上面的静触点接触，扬声器报警，所以A处为扬声器；而当光强增强时，光敏电阻阻值减小，电路中的总电阻减小，电流变大，衔铁被吸下，指示灯工作，B处接指示灯，故A正确，A不符合题意；
B．根据图乙可知，电流由电磁铁的下端流入，上端流出，根据安培定则可知，电磁铁的下端为N极，上端为S极，故B错误，B符合题意；
C．要提高报警器的灵敏度，则在光强较大时，扬声器便要报警，光敏电阻接入电路中的电阻较小时，控制电路的总阻值较小，由于吸合电流不变，此时需要减小电源电压，故C错误，C符合题意；
D．当光照强度为3cd时，由图丙知，光敏电阻的阻值R光=12Ω，根据电阻的串联特点知，控制电路的总电阻为
则控制电路的电流为
故D正确，D不符合题意。
故选BC。
12．ABD
【详解】AB．相同的两个容器甲和乙分别装有体积相同的不同液体，设甲图中绳对小球的拉力为F，甲液体中小球受到的浮力
乙图中绳对小球的拉力也为F，乙液体中小球受到的浮力
可知
由于是同一小球，浸没时排开液体的体积相同，根据可得，。故AB正确；
C．放入小球后甲容器对桌面的压力
甲容器对桌面的压力
甲液体密度小于乙液体密度，因此，比较可得，左边容器对桌面的压力小于右边容器对桌面的压力，故C错误；
D．剪断乙中的细线，小球将上浮，最后漂浮，液面静止后，将会下降，根据可知，容器底部受到液体的压强变小，故D正确。
故选ABD。
13．
【详解】冰壶比赛中正在水平向右运动，其在竖直方向受力平衡，受到竖直向下的重力，和地面对其竖直向上的支持力；在水平方向，被推出去的冰壶由于惯性继续向前运动，因此只受到水平向左的摩擦力，如图所示：
14．
【详解】由题意可知，当有同学踏上测试垫时，开关S、S1会自动同时闭合，电铃不工作，说明电路为R的简单电路； 当机器感应到脚尖过线时，红外感应开关S1断开，电铃发出声音提醒考生，说明电铃与R串联，且S1与电铃并联。如下图所示：
15．(1)熔化、凝固
(2) 金属丝的温度与冰的温度相同无法使冰吸热熔化 用粗细不同的金属丝 金属丝陷进冰块的程度不同
【详解】（1）由题意知道，由于细金属丝紧压冰块, 会比周围的冰块更容易熔化，细金属丝随着冰块熔化下降，即割穿了冰块，而冰块保持完整。此过程冰块先发生熔化现象，再发生凝固现象。
（2）[1]因为金属丝和冰块挂在一起，所以金属丝和冰块的温度应该一样，故猜想2是错误的。
[2][3]为了验证第三种猜想，应该改变金属丝对冰块的压强，采用控制变量法，可以保持所挂重物不变，改变接触面积大小，即使用粗细不同金属丝的，比较金属丝陷进冰块的程度即可，若金属丝陷进冰块的程度不同，则证明猜想3正确。
16．(1)浸没在玻璃杯的水中，手镯不接触杯底和杯壁，且水不溢出
(2)
【详解】（1）为了提高数据的准确性，装水的玻璃杯仍放在电子秤上，用细线拴住手镯，浸没在玻璃杯的水中，手镯不接触杯底和杯壁，且水不溢出，记录电子秤的示数。
（2）用细线将手镯浸没在水中时，因为水给手镯一个向上的浮力，物体间力的作用是相互的，手镯给水一个向下的力作用在电子秤上，所以手镯受到的浮力为
根据阿基米德原理得出排开水的体积，即手镯的体积为
所以手镯的密度
17．(1)
(2)C
(3) 5.2 B
(4) 0.1
【详解】（1）由灯泡的额定电压为2.5V可知，电压表选用小量程，滑动变阻器的滑片P向左移动时，电流表示数变大，滑动变阻器连入电路的阻值变小，故变阻器应选左下接线柱接入电路中，如图所示：
（2）闭合开关后，电流表无示数，说明电路存在断路，电压表示数较大，说明电压表与电源连通，故障可能是小灯泡断路，接下来的操作是检查小灯泡是否接触良好或损坏，故C符合题意，ABD不符合题意。
故选C。
（3）[1]由图甲可知，电流表使用0~0.6A量程，由图丙可知，电流表分度值为0.02A，此时示数为0.48A，所以小灯泡正常发光时的电阻为
[2]实验中记录多组数据的目的是：测不同电压下小灯泡的电阻，探究普遍规律，故B符合题意，A不符合题意。
故选B。
（4）[1]只闭合开关S和S2，电流表测定值电阻的电流。灯泡的额定电压为2.5V，调节滑动变阻器的滑片，使电流表示数为
[2]闭合开关S和S1，断开开关S2，保持滑动变阻器滑片的位置不动，此时电路的电阻不发生变化，电流表测干路电流，读出电流表示数为，则灯泡的额定电流为
小灯泡的正常发光时的电阻表达式为
18．(1)40J
(2)12.5N
(3)80%
【详解】（1）在整个过程中，有用功为
（2）整个过程中，拉力做的总功为
由图可知，承担物重的绳子段数为4段，所以绳子移动的距离为
所以拉力的大小为
（3）此过程中该滑轮组的机械效率是
19．（1）1.44×104J，40%；（2）110V
【详解】解：（1）牛奶吸收的热量
Q吸=cmΔt=4×103J/(kg·℃)×0.18kg×20℃=1.44×104J
加热3min消耗的电能
转化效率
（2）加热档时电路的总电阻
S转到触点“3”时加热器处于加热挡，此时R1、R3串联。因R1=R3，由串联电路电阻关系可得
开关S转到触点“1”时，加热器处于高温消毒挡，此时电路中只有R1工作，则消毒时的电流
保温时的电流
开关S转到触点“2”时，加热器处于恒温保温挡，此时R2、R3、R1串联，保温时的总电阻
R2阻值
R2两端电压
答：（1）牛奶吸收的热量是1.44×104J，加热器的效率是40%；
（2）保温档时R2两端的电压为110V。
20．（1）3kg；（2）0.5A；（3）3000Pa
【详解】解：（1）由题意知，当升降台上升高度h为0cm时，工件的重力为
根据知，工件的质量
（2）由乙图像可知，当h=0cm时，绳子的拉力为30N，则工件的重力为G=30N，当细绳的拉力为F1且不变时，B恰好浸没，此时工件排开水的体积为
工件受到浮力为
由工件受力关系
可得
R为力敏电阻，其阻值与所受拉力F的关系如表1所示，当拉力F1=20N时，其中R阻值为6Ω，由图乙和欧姆定律知，乙图中电流的大小
（3）随着工件B、A两部分逐渐浸入水中时，所受浮力变大，细绳的拉力逐渐变小，水面逐渐上升。由乙图像可知，当升降台上升高度h升=8.75cm时，水面刚好到达容器口，此时B部分全部浸没于水中，A部分有一部分浸入水中，则AB浸入水中的高度等于水面上升的高度与工件下降距离之和，即AB浸入水中的高度为
即
解得
此时A露出水面的体积为
当A露出水面部分全部浸入水中时，溢出水的重力为
则此时容器对升降台的压强压力等于
稳定时容器对升降台的压强
答：（1）工件的质量3kg；
（2）B恰好浸没，此时乙图中电流为0.5A；
（3）当工件浸没后剪断细线，稳定时容器对升降台的压强3000Pa。
题号
1
2
3
4
5
6
7
8
9
10
答案
A
B
A
D
D
C
A
A
AD
ACD
题号
11
12








答案
BC
ABD
