2025-2026学年广东省江门市鹤山市九年级（上）期末物理试卷-自定义类型

这是一份2025-2026学年广东省江门市鹤山市九年级（上）期末物理试卷-自定义类型，共15页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。

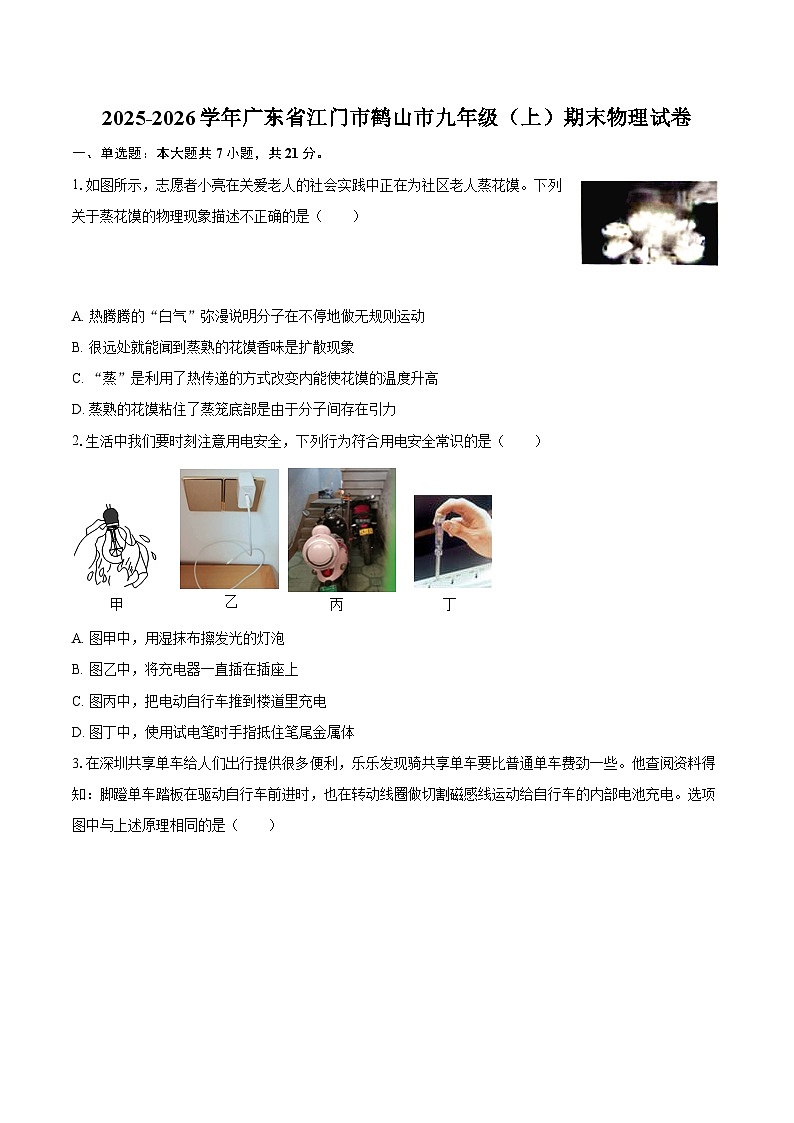

1.如图所示，志愿者小亮在关爱老人的社会实践中正在为社区老人蒸花馍。下列关于蒸花馍的物理现象描述不正确的是（ ）
A. 热腾腾的“白气”弥漫说明分子在不停地做无规则运动
B. 很远处就能闻到蒸熟的花馍香味是扩散现象
C. “蒸”是利用了热传递的方式改变内能使花馍的温度升高
D. 蒸熟的花馍粘住了蒸笼底部是由于分子间存在引力
2.生活中我们要时刻注意用电安全，下列行为符合用电安全常识的是（ ）
​
A. 图甲中，用湿抹布擦发光的灯泡
B. 图乙中，将充电器一直插在插座上
C. 图丙中，把电动自行车推到楼道里充电
D. 图丁中，使用试电笔时手指抵住笔尾金属体
3.在深圳共享单车给人们出行提供很多便利，乐乐发现骑共享单车要比普通单车费劲一些。他查阅资料得知：脚蹬单车踏板在驱动自行车前进时，也在转动线圈做切割磁感线运动给自行车的内部电池充电。选项图中与上述原理相同的是（ ）

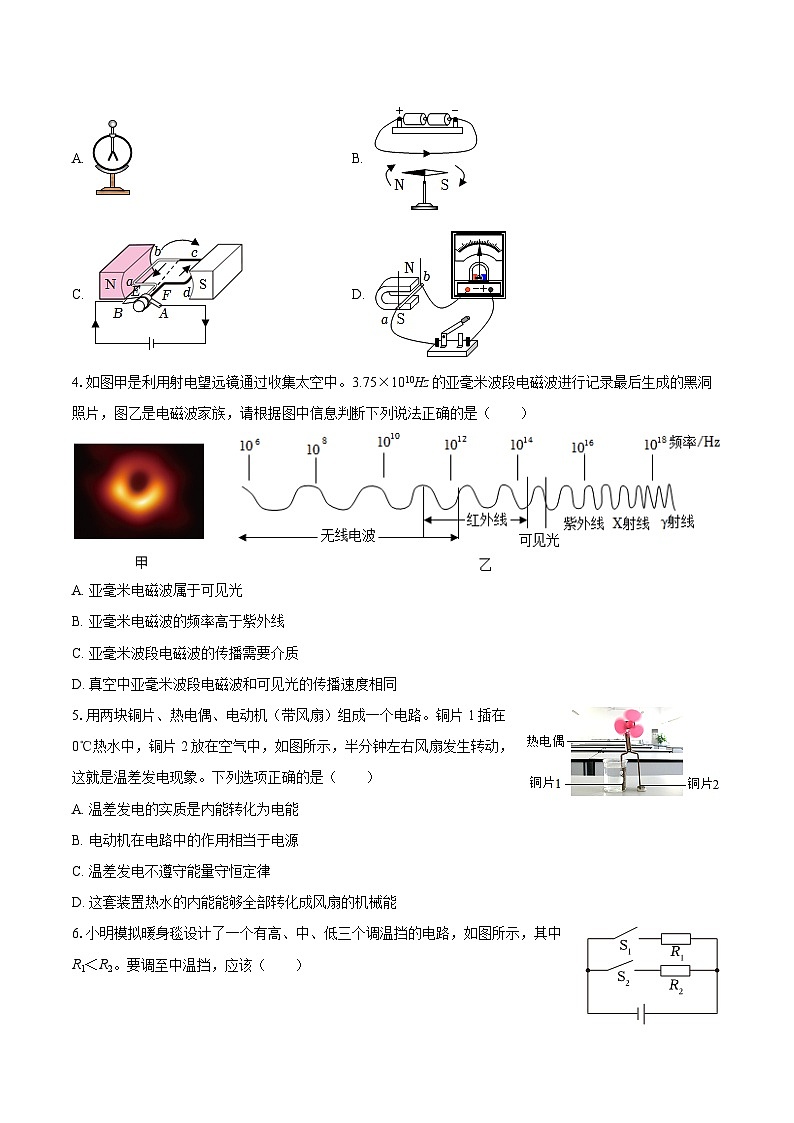

A. B.
C. D.
4.如图甲是利用射电望远镜通过收集太空中。3.75×1010Hz的亚毫米波段电磁波进行记录最后生成的黑洞照片，图乙是电磁波家族，请根据图中信息判断下列说法正确的是（ ）
A. 亚毫米电磁波属于可见光
B. 亚毫米电磁波的频率高于紫外线
C. 亚毫米波段电磁波的传播需要介质
D. 真空中亚毫米波段电磁波和可见光的传播速度相同
5.用两块铜片、热电偶、电动机（带风扇）组成一个电路。铜片1插在0℃热水中，铜片2放在空气中，如图所示，半分钟左右风扇发生转动，这就是温差发电现象。下列选项正确的是（ ）
A. 温差发电的实质是内能转化为电能
B. 电动机在电路中的作用相当于电源
C. 温差发电不遵守能量守恒定律
D. 这套装置热水的内能能够全部转化成风扇的机械能
6.小明模拟暖身毯设计了一个有高、中、低三个调温挡的电路，如图所示，其中R1＜R2。要调至中温挡，应该（ ）

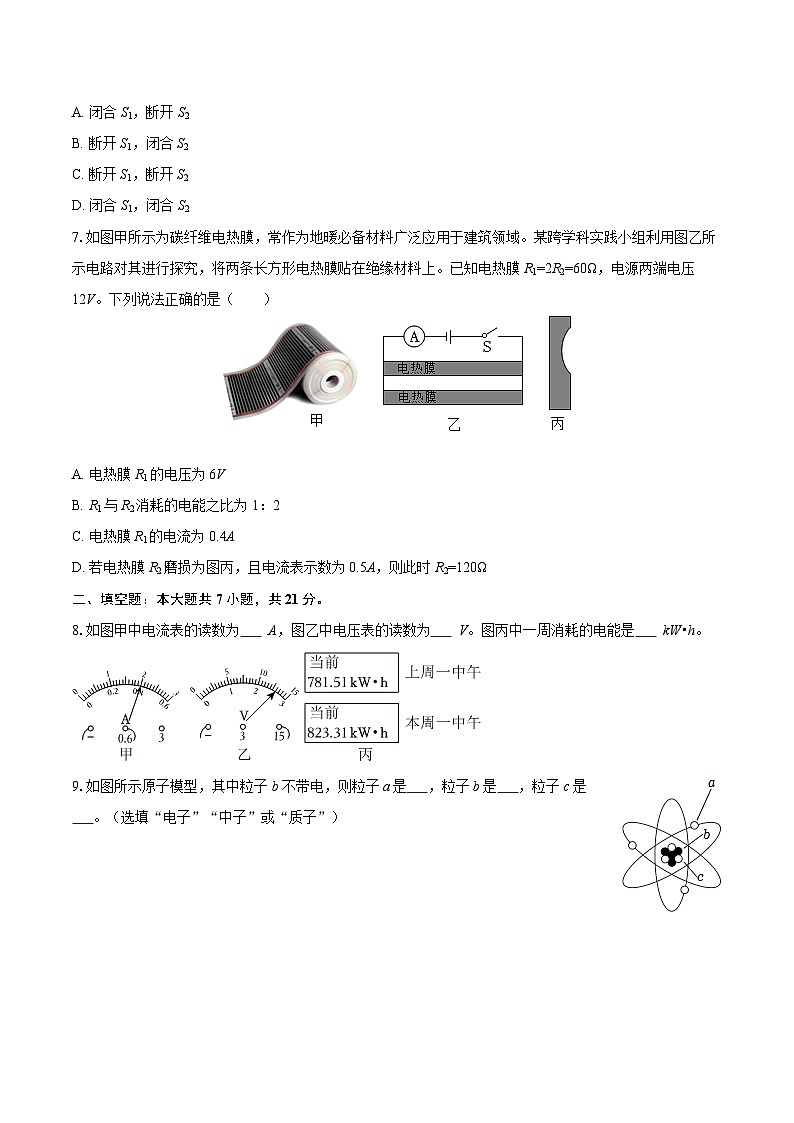

A. 闭合S1，断开S2
B. 断开S1，闭合S2
C. 断开S1，断开S2
D. 闭合S1，闭合S2
7.如图甲所示为碳纤维电热膜，常作为地暖必备材料广泛应用于建筑领域。某跨学科实践小组利用图乙所示电路对其进行探究，将两条长方形电热膜贴在绝缘材料上。已知电热膜R1=2R2=60Ω，电源两端电压12V。下列说法正确的是（ ）
A. 电热膜R1的电压为6V
B. R1与R2消耗的电能之比为1：2
C. 电热膜R1的电流为0.4A
D. 若电热膜R2磨损为图丙，且电流表示数为0.5A，则此时R2=120Ω
二、填空题：本大题共7小题，共21分。
8.如图甲中电流表的读数为 A，图乙中电压表的读数为 V。图丙中一周消耗的电能是 kW•h。
9.如图所示原子模型，其中粒子b不带电，则粒子a是 ，粒子b是 ，粒子c是 。（选填“电子”“中子”或“质子”）
10.近年来全国电动自行车火灾事故频发，调查发现：大部分电动自行车着火都是由于自身线路发生 导致电流过大造成的。只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。这时车钥匙其实就是一个 ；给电动车充电时，电瓶相当于 （选填“电源”或“用电器”）。
11.生活中我们经常看到司机往汽车发动机的水箱里灌水，这是因为水的 大，相同条件下能带走更多的热量；已知水的比热容为4.2×103J/（kg•℃），1kg初温为20℃的水吸收了2.1×105J的热量后，温度升高了 ℃；汽车行驶过程中，油箱中的汽油慢慢变少，剩余汽油的热值将 （填“增大”“减小”或“不变”）。
12.《宋史•兵志》记载：“又造突火枪，以钜竹为筒，内安子窠（弹丸），如烧放，焰绝然后子窠发出，如炮声，远闻百五十余步。”如图所示，弹丸被喷出的过程主要发生的能量转化是内能转化为 能，该能量转化与四冲程汽油机的 冲程相同；发射弹丸后一会儿，人们会闻到火药味，这是 现象。
13.夜晚在户外开展施工活动时，可利用无人机悬停在空中进行照明，如图所示，无人机先闭合开关让LED灯发光，再闭合开关启动电动机升空，则LED灯和电动机在电路中是 联的。LED灯主要由 （选填“半导体”或“超导体”）材料制成，已知电池可释放电能1kW•h,动力和照明系统的电功率分别为150W和50W，此状态下无人机至多持续工作 h就需要更换电池。
14.如图所示，在电磁铁正上方用弹簧挂一条形磁铁，当开关S闭合后，电磁铁的上端是______极（选填“N”或“S”），当滑片P从a端向b端滑动的过程中，小灯泡的亮度______（选填“变亮”或“变暗”），弹簧长度______（选填“变长”或“变短”）。
三、作图题：本大题共2小题，共4分。
15.如图，根据小磁针静止时的N极方向，用箭头在图中A点标出磁感线的方向和导线中B点的电流方向。
16.地下商场的负一楼有一电动扶梯和一盏大功率的电灯，电灯只有在晚上且有声音的时候才会工作，照亮电动扶梯，帮助行人。电动扶梯由开关控制。请你根据要求完成电路连接。
​
四、实验探究题：本大题共4小题，共26分。
17.（1）如图1所示，丝绸摩擦过的玻璃棒A，玻璃棒A因 （选填“得到”或“失夫”）电子而带正电。将A靠近用棉线悬挂的带电体B，发现二者相互排斥，由此可知B带 电；
（2）在“探究什么情况下磁可以生电”实验中，实验装置如图2所示：根据图中磁感线方向判断蹄形磁体的上端是 极；闭合开关，让悬挂着的导体棒AB （选填“左右”或“上下”）运动时观察到电流表指针发生偏转，说明回路中有电流产生，根据这个现象制成了 （选填“发电机”或“电动机”）。
（3）如图3所示是探究“电流通过导体产生的热量和 大小的关系”的实验，若通过R2的电流为1A，则通电1min后，R1产生的热量为 J。
18.如图甲所示，小滨对串联电路电压规律进行了探究。
（1）连接电路时，开关S应处于断开状态；
（2）实验中，小滨发现：闭合开关后，两灯都发光，且L1比L2更亮，则通过L1的电流 （选填“大于”“等于”或“小于”）L2的电流；
（3）在图甲测L2两端的电压时，为了节省时间，小滨采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上，小滨所用的方法 （选填“能”或“不能”）测出L2两端的电压，原因是 ；
（4）方法改进后，测出电源电压U、灯泡L1两端的电压U1、灯泡L2两端的电压U2的多组电压数据记录在表格中，如表所示，分析实验数据得出结论：串联电路中， （写出结论表达式）；
（5）小滨所在的兴趣小组的小河同学想继续探究并联电路中电流的规律。图乙是小河设计的电路图，实验时需要测量A、B、C三处的电流，图丙是小河某次测量时连接的实物电路，此时电流表测量的是 （选填“A”“B”或“C”）处的电流。如图丙所示，正确连接电路后、闭合开关S记录电流表示数，若L2支路断路，则电流表示数将 （选填“变大”“变小”或“不变”）。
19.小明利用如图甲所示的电路探究“电流与电阻的关系”，已知电源电压U为6V且保持不变，实验用到的电阻R的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
（1）按照图甲电路，用笔画线代替导线将图乙实物电路连接完整；
（2）闭合开关前，应将滑动变阻器滑片P移到______端（选填“A”或“B”）；
（3）开始实验，改变R的阻值，调节滑动变阻器，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的关系图像。
①小明将5Ω的电阻接入电路，闭合开关，发现电流表有示数，电压表无示数，电路中的故障可能是______；
②排除故障，小明将5Ω定值电阻更换为10Ω定值电阻再闭合开关，他们应该将滑动变阻器的阻值调______（选填“大”或“小”）直到电压表示数为______V，再记录电流表示数；
③观察图丙可知，小明选用的滑动变阻器最大阻值至少为______Ω；
④由图丙可以得出的结论是______。
20.跨学科实践：设计和制作模拟调光灯。
【项目提出】调光灯为什么能变光？我们能否设计一个类似的能连续调节灯泡亮度的电路。
【项目分析】让灯泡的亮度发生变化可以有多种方法。改变电池组中串联电池的节数会影响灯泡的亮度；在不改变电源两端电压的情况下，在电路中串联接入一个滑动变阻器，就可以连续改变灯泡的亮度。
【项目实施】活动一、正确使用滑动变阻器。
（1）图1是小明同学连接的电路图，可以实现滑动变阻器的滑片向右移动时灯泡变暗。
（2）滑动变阻器的铭牌上标有“20Ω，2A”字样。其中“20Ω”指的是______（填符号）两接线柱间的电阻值。
（3）根据图1中的连接方式，闭合开关前，滑片P应滑到______端（选填“A”或“B”）。
（4）在电路连接完成后闭合开关，发现灯泡立刻发出耀眼的光并很快熄灭。则实验操作中的不当之处可能是将滑动变阻器的______（填符号）两个接线柱接入了电路。
活动二、认识电位器：调光台灯通过旋转旋钮调节亮度，这个旋转旋钮是一个电位器。
（5）电位器的构造如图2所示是电位器的结构示意图。
（6）电位器的工作原理：如图3所示，电位器是一个变形的滑动变阻器。通过改变连入电路中电阻片的______来改变电阻，进而改变电路中的电流，由此改变小灯泡的亮度。
活动三、自制一个模拟的调光灯
（7）小明同学在学习完电位器后，想利用电位器制作一个调光灯，如图4所示，请你帮他选择电位器A、B、C三个接线端其中的两个连入电路中，用笔画线代替导线连接电路，要求顺时针旋转滑片时，灯泡变暗。
【展示交流】（8）如图所示为某探究小组设计的四种调光台灯的电路图，其中能实现“利用滑动变阻器控制灯泡由亮到灭”的最佳电路是（各元件规格完全相同）______。
五、计算题：本大题共3小题，共16分。
21.如图所示的电路中，有几根导线尚未连接，请用笔划线代替导线补上。补上后要求：（1）两灯泡并联；（2）电流表测灯L1的电流；（3）闭合开关后，向A端移动滑动变阻器的滑片P1两灯均变暗。
22.如图所示，甲是一种常见的电热水袋，乙是它的结构示意图，其性能指标如表所示。已知水的初始温度为15℃在额定电压下加热9min,温控开关自动断开，指示灯熄灭，水的比热容为4.2×103J/（kg•℃），请根据信息完成下列问题：
（1）水吸收的热量为多少？
（2）加热效率为多少？
23.如图2是某物理兴趣小组，设计的简易坐位体前屈测试仪的简化原理图。在测试中，测试的同学向前推动测试仪的滑块实际上是移动滑动变阻器的滑片，电压表的示数用来反映被测试者的成绩。电源电压恒为6V，电压表测量范围为0～3V，电流表测量范围为0～0.6A，滑动变阻器R1标有“40Ω，1A”，滑片P每移动1cm,R1的电阻变化0.5Ω，定值电阻R2=20Ω，滑片P在移动过程要保证电表安全工作。求：
（1）某同学测试时，从最左端推动滑片P向右移动10cm时，滑动变阻器R1的阻值。
（2）某同学测试时，从最左端推动滑片P向右移动10cm时，电流表的示数；
（3）电路中总电功率的最小值。
六、综合题：本大题共2小题，共12分。
24.近几年，摩托车骑行在年轻人中形成一股热潮，请运用所学的物理知识回答下列问题：
（1）如图1所示为摩托车发动机的一个工作循环，其中使摩托车获得动力的是图 ；若飞轮转速是2400r/min,则每秒对外做功 次；
（2）图为A、B两种不同的液体的温度随加热时间变化的图像，分析图像可知：A液体比热容 B液体比热容（选填“大于”、“小于”或“等于”），因此液体 （选填“A”或“B”）更适合作摩托车发动机的冷却液；
（3）摩托车在刹车的过程中，机械能会转化为地面和空气的 能散失到空气中，这些能量不能自动收集起来再次开动摩托车，但是刹车的过程总能量 。
25.阅读下列材料，回答问题。
3 D打印
3D打印机是一种可快速成型的机器，原理是把数据和原料放进3D打印机中，通过逐层打印的方式来构造物体，热融技术是添加打印丝材到打印喷头，加热到190℃～230℃，熔化后从喷头挤出细细的料丝，液体在铜头管道中流动会受到较大的阻力，3D打印属于增材制造，精度越高速度越慢。某家用级别3D打印机所使用的丝材主要是ABS和PLA塑料，当在给ABS塑料进行加热的时候，它就会逐渐变软变稀再变成液体；而PLA塑料加热到一定温度时直接从固体变成液体的。如图1所示是某型号3D打印机，表格为其部分技术参数：
（1）图2是打印机电路示意图，当打印机正常工作时，电磁铁的上方为 （选填“N”或“S”）极；
（2）下列说法中错误的是 ；
A.PLA塑料加热成液体时，通过热传递改变其内能；
B.该打印机工作工作1min,放出热量1.5×104J
C.该打印机工作1小时消耗的电能为0.25kW•h
D.该打印机工作时发出的声音不会对人的听力造成损伤
（3）3D打印机正常工作时的电流大约是 A（计算结果保留1位小数），打印喷头工作时主要用了电流的 效应；
（4）不同的打印丝材温度要求是有差异的，利用温度传感器可实现对打印喷头温度的精确测量。图2中，U1=9V，电磁铁的线圈电阻忽略不计，当电磁继电器线圈的电流达到100mA时，衔铁被吸下来。图3是温度传感器R1阻值随温度变化的图像，当滑动变阻器R2接入电路中的电阻为60Ω时，喷头的温度最高可达到 ℃。要使打印丝料能熔化，滑动变阻器的滑片可以 （选填“不”“向左”或“向右”）移动。
1.【答案】A
2.【答案】D
3.【答案】D
4.【答案】D
5.【答案】A
6.【答案】A
7.【答案】B
8.【答案】0.4
13
41.8

9.【答案】电子
中子
质子

10.【答案】短路
开关
用电器

11.【答案】比热容
50
不变

12.【答案】机械
做功
扩散

13.【答案】并
半导体
5

14.【答案】N 变亮 变短
15.【答案】
16.【答案】解：根据题意可知，电灯只有在晚上且有声音的时候才会工作，照亮电动扶梯，帮助行人，这说明声控开关和光控开关是串联的，然后与灯泡串联在电路中，为了用电的安全，开关接在灯泡与火线之间；电灯与扶梯工作时互不影响，所以灯泡与扶梯是并联的；扶梯的开关接在火线与电动机之间，如图所示：

17.【答案】失去
正
N
左右
发电机
电流
1200

18.【答案】等于
不能
电压表的正负接线柱接反了
U=U1+U2
C
变小

19.【答案】（1） A 电阻R短路;大;2.5;35;当电压一定时，通过导体的电流与导体的电阻成反比
20.【答案】AB； B； CD； 长度； ； C
21.【答案】解：由题意可知：两灯泡并联；电流表测灯L1的电流，电流表应串联在L1支路中；闭合开关后，向A端移动滑动变阻器的滑片P1两灯均变暗，滑动变阻器应串联在干路中，滑动变阻器应接B端接线柱，电路图如图所示：
故答案为：电路图如图所示。
22.【答案】水吸收的热量为1.89×105J 加热效率为70%
23.【答案】从最左端推动滑片P向右移动10cm时，滑动变阻器R1的阻值5Ω 电流表的示数为0.24A 电路中总电功率的最小值是0.9 W
24.【答案】C
20
大于
A
内
不变

25.【答案】S
B
1.1
热
170
向右
U1/V
U2/V
U/V
2.4
1.4
3.8
1.5
2.2
3.7
1.2
1.3
2.5
额定电压
额定加热功率
指示灯功率
袋内充水
自动断电温度
220V
500W
≤0.2W
900g
65℃
型号
XXX
成形技术
热融
额定电压
220V
额定输入功率
250W
最大打印速度
80mm/s
工作噪音
50dB～60dB
净重
25kg
喷嘴最高工作温度
250℃
