2026年江苏省淮安市中考物理二轮突破-作图、综合、科普阅读题（基础常考题）专项训练

这是一份2026年江苏省淮安市中考物理二轮突破-作图、综合、科普阅读题（基础常考题）专项训练，共18页。试卷主要包含了作图题，综合题，科普阅读题等内容，欢迎下载使用。

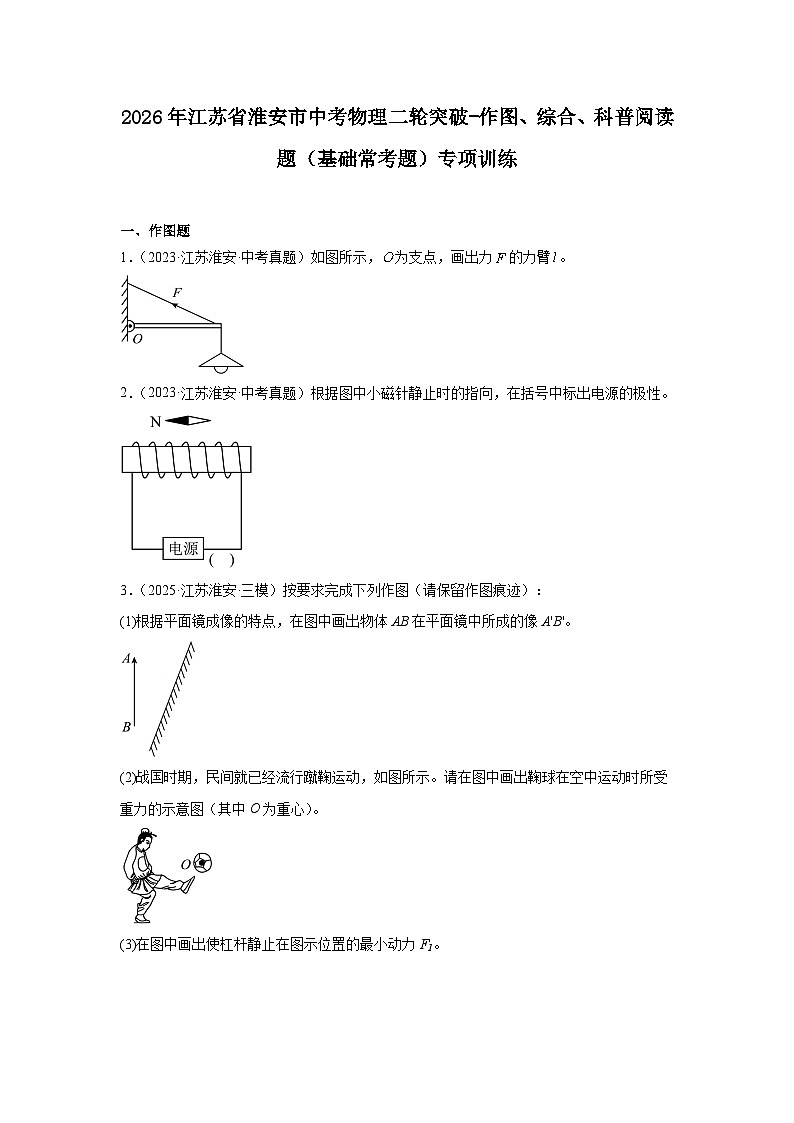

一、作图题
1．（2023·江苏淮安·中考真题）如图所示，为支点，画出力的力臂。
2．（2023·江苏淮安·中考真题）根据图中小磁针静止时的指向，在括号中标出电源的极性。

3．（2025·江苏淮安·三模）按要求完成下列作图（请保留作图痕迹）：
(1)根据平面镜成像的特点，在图中画出物体AB在平面镜中所成的像A'B'。
(2)战国时期，民间就已经流行蹴鞠运动，如图所示。请在图中画出鞠球在空中运动时所受重力的示意图（其中O为重心）。
(3)在图中画出使杠杆静止在图示位置的最小动力F1。
(4)小磁针静止在如图的位置，请标出通电螺线管的极性和线圈中的电流方向。
二、综合题

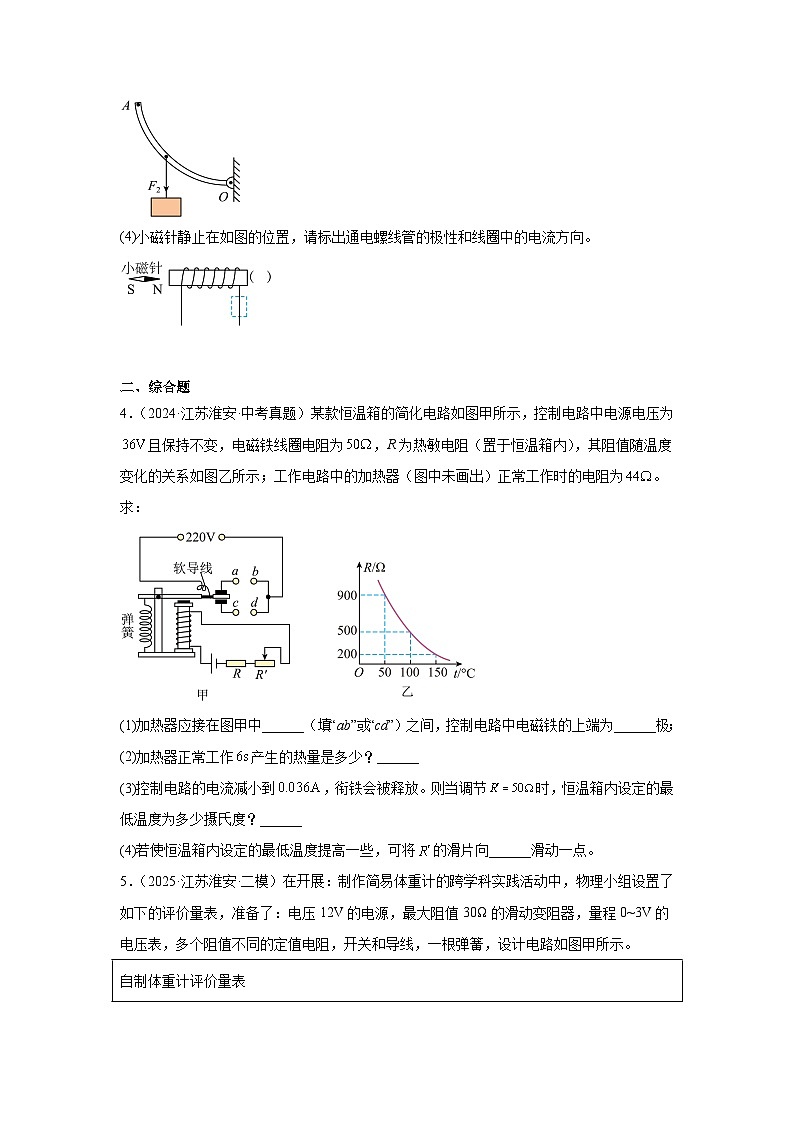

4．（2024·江苏淮安·中考真题）某款恒温箱的简化电路如图甲所示，控制电路中电源电压为且保持不变，电磁铁线圈电阻为，R为热敏电阻（置于恒温箱内），其阻值随温度变化的关系如图乙所示；工作电路中的加热器（图中未画出）正常工作时的电阻为。求：
(1)加热器应接在图甲中______（填“ab”或“cd”）之间，控制电路中电磁铁的上端为______极；
(2)加热器正常工作产生的热量是多少？______
(3)控制电路的电流减小到，衔铁会被释放。则当调节时，恒温箱内设定的最低温度为多少摄氏度？______
(4)若使恒温箱内设定的最低温度提高一些，可将的滑片向______滑动一点。

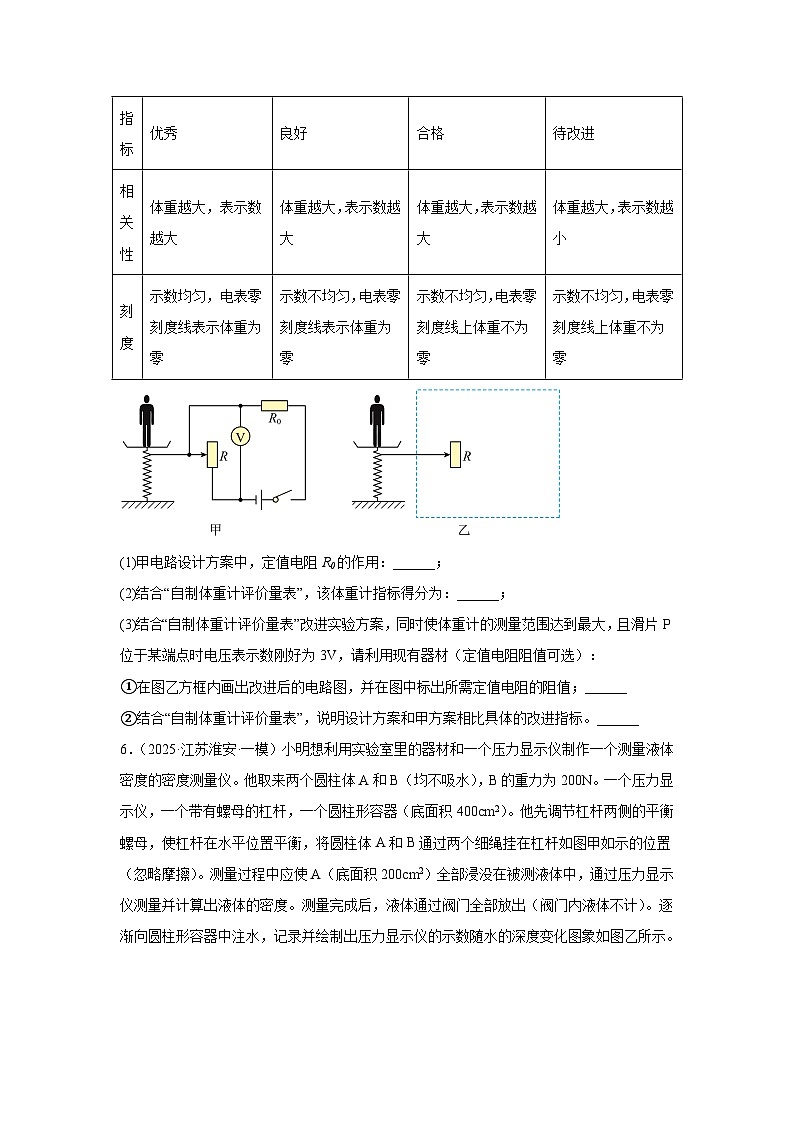

5．（2025·江苏淮安·二模）在开展：制作简易体重计的跨学科实践活动中，物理小组设置了如下的评价量表，准备了：电压12V的电源，最大阻值30Ω的滑动变阻器，量程0~3V的电压表，多个阻值不同的定值电阻，开关和导线，一根弹簧，设计电路如图甲所示。
(1)甲电路设计方案中，定值电阻R0的作用：______；
(2)结合“自制体重计评价量表”，该体重计指标得分为：______；
(3)结合“自制体重计评价量表”改进实验方案，同时使体重计的测量范围达到最大，且滑片P位于某端点时电压表示数刚好为3V，请利用现有器材（定值电阻阻值可选）：
①在图乙方框内画出改进后的电路图，并在图中标出所需定值电阻的阻值；______
②结合“自制体重计评价量表”，说明设计方案和甲方案相比具体的改进指标。______
6．（2025·江苏淮安·一模）小明想利用实验室里的器材和一个压力显示仪制作一个测量液体密度的密度测量仪。他取来两个圆柱体A和B（均不吸水），B的重力为200N。一个压力显示仪，一个带有螺母的杠杆，一个圆柱形容器（底面积400cm2）。他先调节杠杆两侧的平衡螺母，使杠杆在水平位置平衡，将圆柱体A和B通过两个细绳挂在杠杆如图甲如示的位置（忽略摩擦）。测量过程中应使A（底面积200cm2）全部浸没在被测液体中，通过压力显示仪测量并计算出液体的密度。测量完成后，液体通过阀门全部放出（阀门内液体不计）。逐渐向圆柱形容器中注水，记录并绘制出压力显示仪的示数随水的深度变化图象如图乙所示。
(1)当将A浸没在某液体中时，压力显示仪示数为128N，测此液体的密度为______kg/m3。此液体密度计测量的最大密度是______kg/m3；
(2)因为容器内无液体时杠杆无法平衡，他将A的挂绳向左移动了一段距离，则此时密度计的测量范围为______。
7．（2023·江苏淮安·中考真题）阅读短文，回答问题。
能量密度
2022年，一款新的动力电池在中国问世，其能量密度达到，可实现整车续航，中国汽车产业“换道超车”的愿望正走向现实。
什么是能量密度呢？能量密度是单位质量物体中储存的能量，即能量密度，其中表示物体中储存的能量，表示物体的质量。
能量密度包含多种形式，有食物能量密度、燃料能量密度（即燃料的热值）、电池能量密度等。为测量食物能量密度，可以将一定质量的食物放入测热器的燃烧室中完全燃烧，释放的能量用一定质量的水全部吸收，可以认为水吸收的能量等于食物储存的能量，再通过相关计算获得能量密度。目前提高电池能量密度是电动汽车面临的最大问题之一，在未来的发展中，我们仍然需要探索新的电池技术，实现电动汽车的真正普及。
（1）薯片是一种高能量食品，质量为的薯片完全燃烧所放出的热量全部被水吸收，可以使的水温度升高，则上述薯片储存的能量为__________J，能量密度为__________；
（2）某品牌纯电动汽车锂电池的能量密度为。该电动汽车的能耗为每消耗电能，其理论续航里程为，则该汽车锂电池的质量为__________kg；
（3）生活中常见的电动自行车使用的是铅酸电池，其能量密度约为。已知（2）中该品牌系列纯电动汽车的质量约为，若续航里程和能耗相同，（2）中的电动汽车换用铅酸电池是否合理？请写出计算、推理过程和结论：__________。
8．（2025·江苏淮安·二模）如图所示，工人用滑轮组将重为720N的重物匀速提升1m，所用拉力为300N，用时5s，画出重物受重力的示意图______。不计绳重和摩擦，此过程中，拉力做功的功率为______W，滑轮组的机械效率为______%。
9．（2023·江苏淮安·中考真题）小明同学用吸管制作了一个简易的密度计。
（1）他取来一根长度为的吸管并将底端密封，将一定数量的小钢珠放入吸管内作为配重，使其能够竖直漂浮在水中，如图甲所示。在吸管上标出水面的位置，测出该位置到吸管底端的距离为；
（2）吸管横截面积为，在水中漂浮时它所受重力与浮力相等，所以；若漂浮在其他液体中，则浸入的深度为，此时，由以上两式可得：。
（3）根据上式的数量关系，补全表格中的数据。（结果保留两位小数，
（4）根据表中的数据，小明在吸管上标出对应的刻度线，刻度线分布__________（选填“是”或“不是”）均匀的，此密度计所能标注的最小密度值为__________；
（5）为了检验小明制作的密度计是否准确，小华将密度计放在密度为的煤油中，为了用更少的煤油完成实验，小华应该选择图乙四种圆柱形容器（已知和容器的深度为10cm，和容器的深度为22cm。容器的横截面积均满足测量需求）中的__________容器。在密度计逐渐浸入煤油的过程中，密度计底端所受压强越来越__________；
（6）利用多种液体检验后，小华认为小明制作的密度计比较准确，于是用另一根长度相同且较细的吸管制作了等质量的密度计。小华直接将小明的数据标在自己制作的密度计上，若用小华的密度计来测量液体密度，测量值将__________（选填“大于”“等于”或“小于”）液体密度的真实值。
10．（2025·江苏淮安·一模）在跨学科实践活动中，小明所在的项目化学习小组进行如下活动：
【项目分解】（1）设计一种电子量角器；（2）制作电子量角器。
【项目实施】
（1）设计一种电子量角器
如图甲所示，小明把同种材料制成的粗细均匀的电阻丝AB（电阻丝AB的阻值为30Ω）弯曲成半圆形，O为圆心，OP为能够绕圆心转动的金属滑片（OP的阻值忽略不计），P与AB接触良好，OA与OP的夹角为θ，即θ=∠AOP。
（2）制作电子量角器
①小明将如图甲所示装置接入如图乙所示电路，电源电压为6V且保持不变，电流表的量程为0~0.6A，电压表的量程为0~3V，R0是阻值为20Ω的定值电阻。闭合开关，转动滑片OP，电压表的示数随之改变；
②当指针OP向右旋转时，电流表的示数将______（选填“变大”、“变小”或“不变”），多次转动OP，记录角度θ与对应的电压表示数，用θ的角度值替换对应的电压表盘上的刻度值，小明完成了对电压表的改造，制作了电子量角器。
【项目评估】
小明制作的电子量角器，所能测量的角度范围为______，在实验中电阻丝AB不变、提供的电压表、电流表量程不更换的情况下，若小明想把测量范围扩大到0°~180°，该如何做？请说出你的办法：______。
【项目拓展】
同组的小亮发现最终改造后的电子量角器表盘上角度刻度值分布不均匀，呈现______（选填“左疏右密”、或“左密右疏”）的情况，请你帮助他在图丙中将电路补画完整，使得由电压表改造成的电子量角器的表盘上角度的刻度值能均匀分布，且θ（θ=∠AOP）增大时，指针所指角度的刻度值增大______。
三、科普阅读题
11．（2024·江苏淮安·中考真题）阅读短文，回答问题。
常温超导
1911年，荷兰物理学家昂内斯发现，水银的电阻率（表示单位长度单位横截面积的某种材料的电阻）并不像预料的那样随温度降低逐渐减小，而是当温度降到附近时，电阻率突然减小到无法测量，后来他又发现许多金属和合金都具有与水银相似的低温下失去电阻的特性，这种现象叫作超导现象。这种超导现象一直需要在超低温下才能观察到。
2020年10月14日，罗切斯特大学研究人员首次在高达的温度下，观察到常温超导现象，但这次研究人员创造的常温超导材料，也存在严重的限制，他们观察到的超导现象，是在2670亿帕的压强下实现的，这是和地心处压强相当的超高压条件。
如果把超导材料应用于实际，会给人类带来很大的好处。在发电厂发电、输送电能等方面若能采用超导材料，就可以大大降低由于电阻引起的电能损耗。
(1)通过本文的描述，“电阻率”是描述材料______（填“导电性能”或“导热性能”）的物理量；
(2)当温度降到时，水银的内能______（填“等于”或“不等于”）零；
(3)设想一下，如果“常温常压超导”进入工业化，请你列举一个应用实例：______。
自制体重计评价量表
指标
优秀
良好
合格
待改进
相关性
体重越大，表示数越大
体重越大，表示数越大
体重越大，表示数越大
体重越大，表示数越小
刻度
示数均匀，电表零刻度线表示体重为零
示数不均匀，电表零刻度线表示体重为零
示数不均匀，电表零刻度线上体重不为零
示数不均匀，电表零刻度线上体重不为零
液体密度
0.8
0.9
1.0
1.1
1.2
浸入深度
12.50
11.11
10.00
9.09
__________
《2026年江苏省淮安市中考物理二轮突破-作图、综合、科普阅读题（基础常考题）专项训练》参考答案
1．
【详解】延长力作出力的作用线，从支点作力的作用线的垂线，垂线段的长就是力的力臂，如下图所示
2．
【详解】小磁针静止时N极指向左侧，根据磁极间的相互作用规律，可以判断出通电螺线管的左端为S极，右端为N极，根据安培定则，伸出右手，使大拇指指向通电螺线管的N极（右端），则四指弯曲所指的方向为电流的方向，即电流是从通电螺线管的左端流入的，所以电源的左端为正极，右端为负极，如下图所示：

3．(1)
(2)
(3)
(4)
【详解】（1）先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如图所示：
（2）鞠球所受的重力G，从鞠球的重心（球心）开始竖直向下画一条带箭头的线段表示出重力，并标出G，如图所示：
（3）根据杠杆平衡的条件可知，在阻力和阻力臂不变时，动力臂越长越省力；由图示可知，以OA为动力臂时，动力臂最长，此时最省力；连接OA，从A点做OA的垂线，为使杠杆平衡，力的方向应垂直于OA向上，如图所示：
（4）小磁针静止时，N极在右侧，因同名磁极相互排斥，异名磁极相互吸引，故可知螺线管左侧为S极，右侧为N极；则由安培定则可知电流由右侧流入，即虚线框内电流方向应向上，如图所示：
4．(1) ab N
(2)
(3)50℃
(4)右
【详解】（1）[1]控制电路中，热敏电阻R和变阻器、电磁铁线圈串联。当温度升高时，热敏电阻R阻值变小，根据可知电流变大，则电磁铁磁性增强，衔铁被吸下，ab间用电器脱离电路。所以加热器应接在图甲中ab之间。
[2]电流从电磁铁下端流入，根据安培定则可知控制电路中电磁铁的上端为N极。
（2）加热器正常工作产生的热量为
（3）电流减小到时，控制电路总电阻为
则当调节时，热敏电阻阻值为
由乙图可知，此时温度为50℃，则恒温箱内设定的最低温度为50℃。
（4）衔铁被释放时的电流不变，根据可知总电阻不变，若使恒温箱内设定的最低温度提高一些，则对应的热敏电阻阻值变小，所以变阻器阻值应调大，可将的滑片向右滑动一点。
5．(1)保护电路
(2)待改进
(3) 见解析 优秀
【详解】（1）甲电路设计方案中，定值电阻R0和滑动变阻器串联，电压表测滑动变阻器电压。电源电压为12V，电压表量程为0~3V，定值电阻R0可以防止滑动变阻器接入电路阻值过大时，电压表示数过大超过量程，起到保护电压表的作用。
（2）甲电路设计方案中，体重变大时，滑片下移，变阻器阻值变小，根据串联分压原理，电压表示数变小；电压表示数为，由于电路中电流是变化的，所以电压表示数与变阻器阻值不成正比，所以电表示数不均匀；当没有人测体重时，变阻器阻值不为零，根据串联分压原理，电压表示数不为零，所以电表零刻度线上体重不为零。所以该体重计指标得分为“待改进”。
（3）[1][2]设计电路图如下：
和滑动变阻器的最大阻值串联，电压表测滑动变阻器上段电阻丝的电压。移动滑片，电路总电阻不变，则电流不变，根据，当没有人测体重时，滑片在最上端，变阻器上段电阻丝阻值为零，则电压表示数为零；体重变大时，滑片下移，变阻器上段电阻丝阻值变大，则电压表示数变大；电流不变，根据，电压表示数与变阻器上段电阻丝阻值成正比，所以电表示数均匀。当滑片在最下端时，电压表示数为3V，根据串联分压原理则有
解得，由上述分析可知，此设计方案的指标得分为“优秀”。
6．(1)
(2)
【详解】（1）[1][2]由乙图像可知，当水深时，圆柱体A下表面刚好与水面相平，当水深时，圆柱体A刚好浸没在水中，则圆柱体的高度
圆柱体A的体积为
圆柱体A刚好浸没在水中时，圆柱体A受到的浮力为
圆柱体B对压力传感器的压力
压力传感器对圆柱体B的支持力与圆柱体B对压力传感器的压力是一对相互作用力，大小相等，则
根据力的平衡可知，右端绳对圆柱体B的拉力为
则绳对杠杠右端的拉力
设杠杠上一个小格的长度为L，根据杠杠平衡条件可知
解得绳对杠杆左端的拉力
绳对圆柱体A的拉力为
根据力的平衡可知，圆柱体A受到的重力
当将A浸没在某液体中时，压力显示仪示数为128N，即圆柱体B对压力传感器的压力
压力传感器对圆柱体B的支持力与圆柱体B对压力传感器的压力是一对相互作用力，大小相等，则
根据力的平衡可知，右端绳对圆柱体B的拉力为
则绳对杠杆右端的拉力
设杠杠上一个小格的长度为L，根据杠杆平衡条件可知
解得绳对杠杆左端的拉力
绳对圆柱体A的拉力为
根据力的平衡可知，圆柱体A浸没在液体中受到的浮力
由阿基米德原理可知，液体的密度
当液体密度最大时，圆柱体A受到的浮力最大，绳对圆柱体A的拉力最小，根据杠杆平衡条件可知，绳对圆柱体B的拉力最小，圆柱体B对压力传感器的压力最大，最大压力等于圆柱体B的重力，绳对圆柱体B的最小拉力为0N，绳对圆柱体A的最小拉力也为0N，圆柱体A受到的最大浮力等于圆柱体A的重力，则此液体密度计测量的最大密度是
（2）[3]结合第（1）小问分析可知，将A的挂绳向左移动了一段距离，杠杆平衡时，压力传感器的示数为0，绳对圆柱体B的拉力最大，等于圆柱体B的重力，绳对杠杆右端的拉力最大，根据杠杠平衡条件可知，绳对杠杆左端的拉力最大，浮力最小为0N，液体密度为0，即当压力传感器有最小示数为0时，液体密度最小为0；当压力传感器有最大示数为200N时，绳对圆柱体B的拉力最小为0，绳对杠杆右端拉力最小也为0，根据杠杆平衡条件可知，绳对杠杆左端拉力最小也为0，绳对圆柱体A的拉力最小也为0，圆柱体A受到的最大浮力依然等于圆柱体A的重力，液体的最大密度依然为，即当压力传感器有最大示数为200N时，液体密度最大为。则此时密度计的测量范围为。
7． 450 见解析
【详解】（1）[1]薯片储存的能量
[2]能量密度
（2）[3]其理论续航里程为，消耗电能
则该汽车锂电池的质量
（3）[4]如果换用铅酸电池，所需铅酸电池的质量
已知电动汽车的质量约为，则电池质量大于整车质量，因此使用铅酸电池不合理。
8． 180 80
【详解】[1]重力作用点在重心处，形状规则的均匀物体，其重心在中心点，还要注意一点，重力的方向竖直向下，大小为720N，如图所示：
[2]物体升高1m，绳自由端移动
拉力做功
拉力做功的功率
[3]所做的有用功
滑轮组的机械效率
9． 8.33 不是 0.5 D 大 小于
【详解】（3）[1]根据
得当液体的密度为时，浸入液体的深度为
（4）[2][3]根据
得
可知：和是反比例函数，所以，刻度分布不是均匀的；当液体密度最小时吸管全部浸没，吸管处于悬浮状态，浮力等于重力，即
液体的最小密度为
（5）[4]由表格数据知，密度计在煤油中时，浸没的深度为，所以应选择高度大于，所以A、B容器不合适；为了用更少的煤油完成实验，根据
知需要横截面积小的容器，故D容器最符合题意。
故选D。
[5]在密度计逐渐浸入煤油的过程中，深度变大，由知密度计底端所受压强越来越大。
（6）[6]等质量较细的密度计，横截面积小，漂浮在液体中受到的浮力不变，排开液体的体积不变，浸入的深度变大，若按照较粗密度计的刻度值标注，所测密度值偏小。
10． 变小 0°~120° 见解析 左疏右密
【详解】[1]由图可知，电阻丝AP部分连入电路，电阻丝AP与定值电阻串联，当指针OP向右旋转时，电阻丝AP长度变长，电阻变大，由可知，电流表的示数将变小。
[2]当电阻丝AP连入电路中的阻值为0时，最小测量角度为0，此时，电路中的电流
小于电流表的最大电流，满足题意；
由图可知，电压表测电阻丝AP两端的电压，当电阻丝AP连入电路中的阻值最大时，电压表示数最大，最大电压为3V，根据串联分压特点可知
则
解得
由于电阻丝AB的阻值为30Ω，量角器的最大测量角度为
因此所能测量的角度范围为0°~120°。
[3]由于电阻丝AB的阻值为30Ω，当时，测量的角度为，根据串联分压规律可知，在实验中电阻丝AB不变、提供的电压表、电流表量程不更换的情况下，若小明想把测量范围扩大到0°~180°，办法是：将R0的阻值更换成30Ω。
[4]由题意可知，量角器的测量角度与成正比，电阻丝AP与定值电阻串联，由欧姆定律可知
由数学知识可知，当增大相同的角度，即增大相同的电阻，增大的电压值逐渐变小，因此量角器表盘上角度刻度值分布不均匀，呈现左疏右密的情况。
[5]为了使得由电压表改造成的电子量角器的表盘上角度的刻度值能均匀分布，且θ（θ=∠AOP）增大时，指针所指角度的刻度值增大，即需要使电压表的示数与电阻成正比，那就需要使电路中的电流不变，因此将电阻丝AB全部连入电路，电压表测电阻丝AP段的电压，如图所示：
11．(1)导电性能
(2)不等于
(3)见解析
【详解】（1）电阻率表示单位长度单位横截面积的某种材料的电阻，所以“电阻率”是描述材料的导电性能的物理量。
（2）当温度降到时，水银内部的分子仍然在不停地做无规则运动，所以具有内能。
（3）如果“常温常压超导”进入工业化，手机、电脑等设备就不会存在发热问题。
