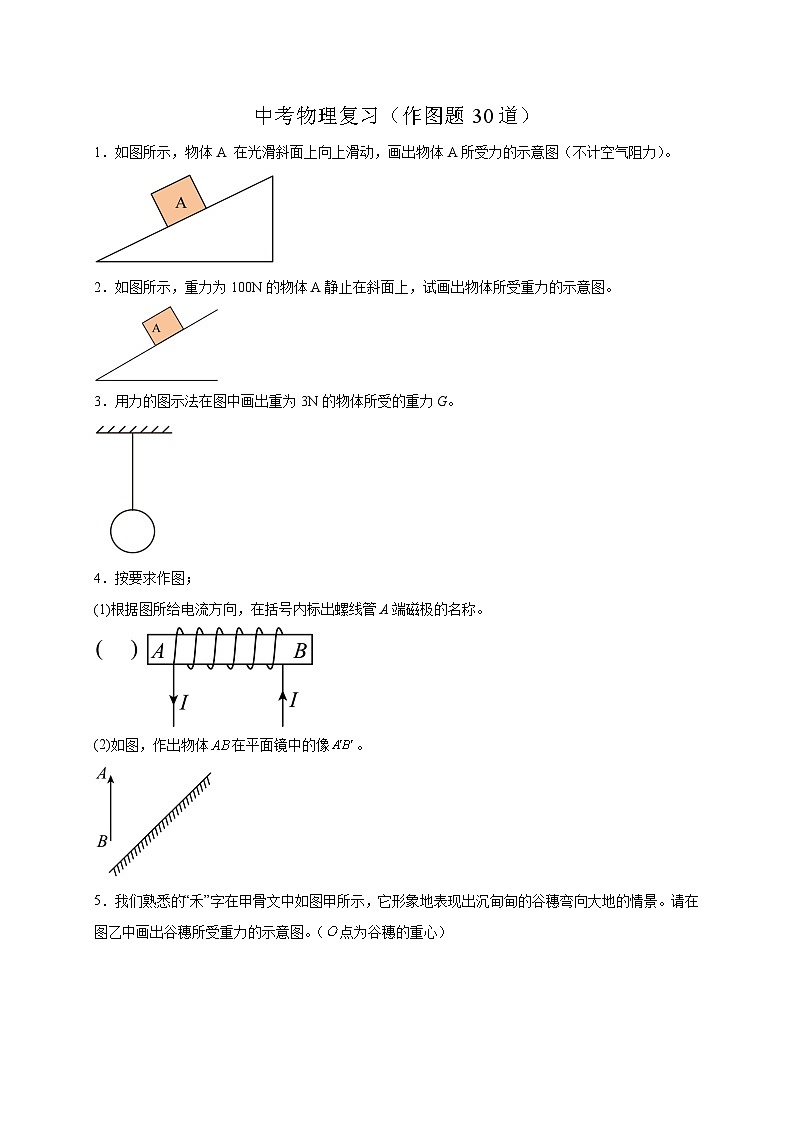

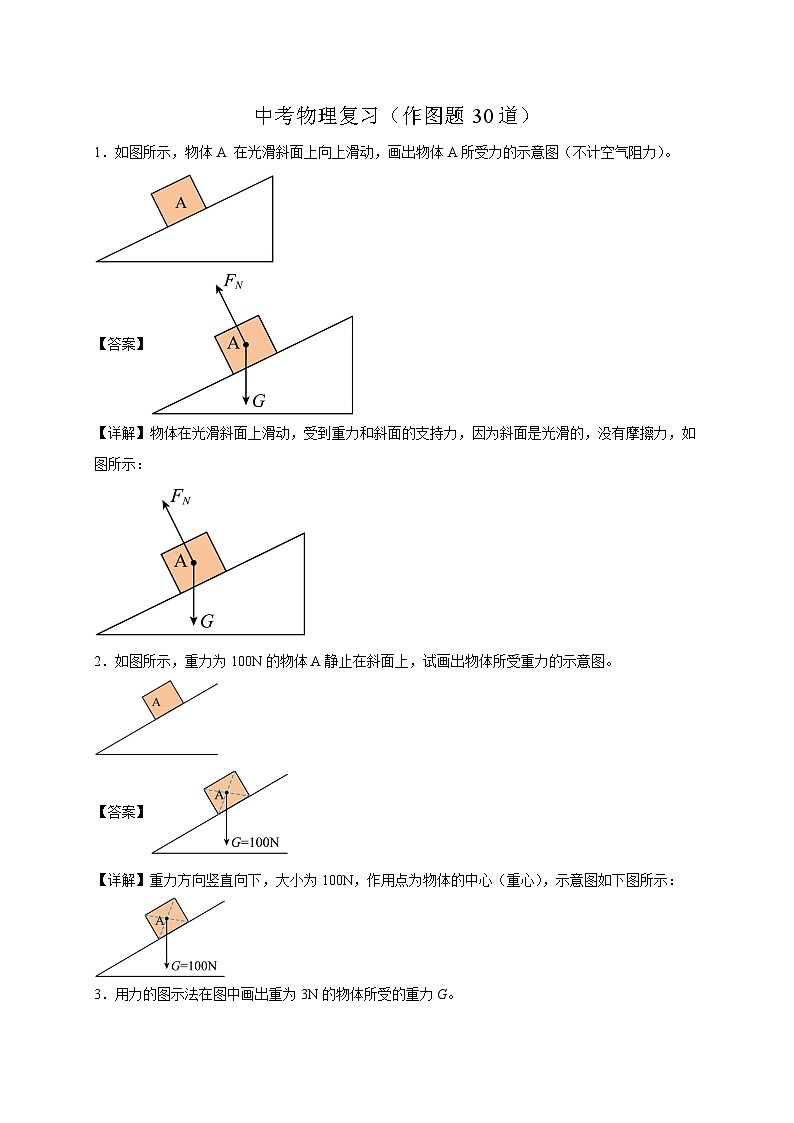

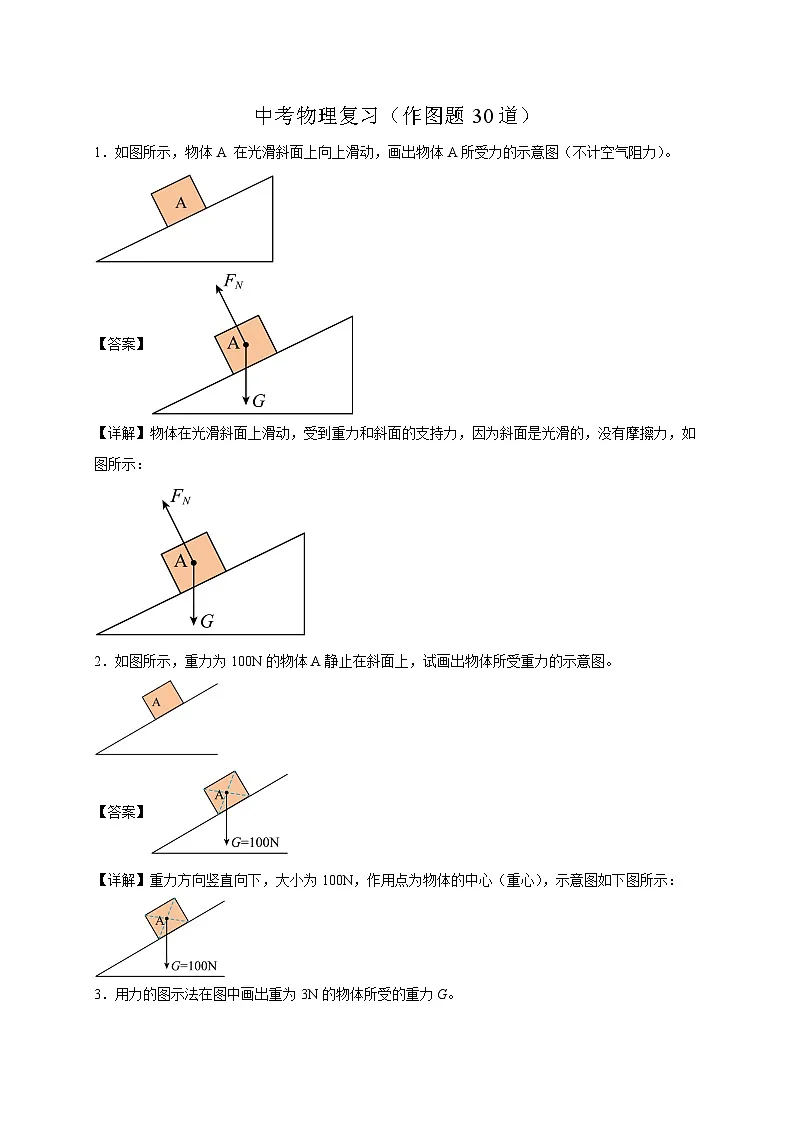

2．如图所示，重力为100N的物体A静止在斜面上，试画出物体所受重力的示意图。

3．用力的图示法在图中画出重为3N的物体所受的重力G。

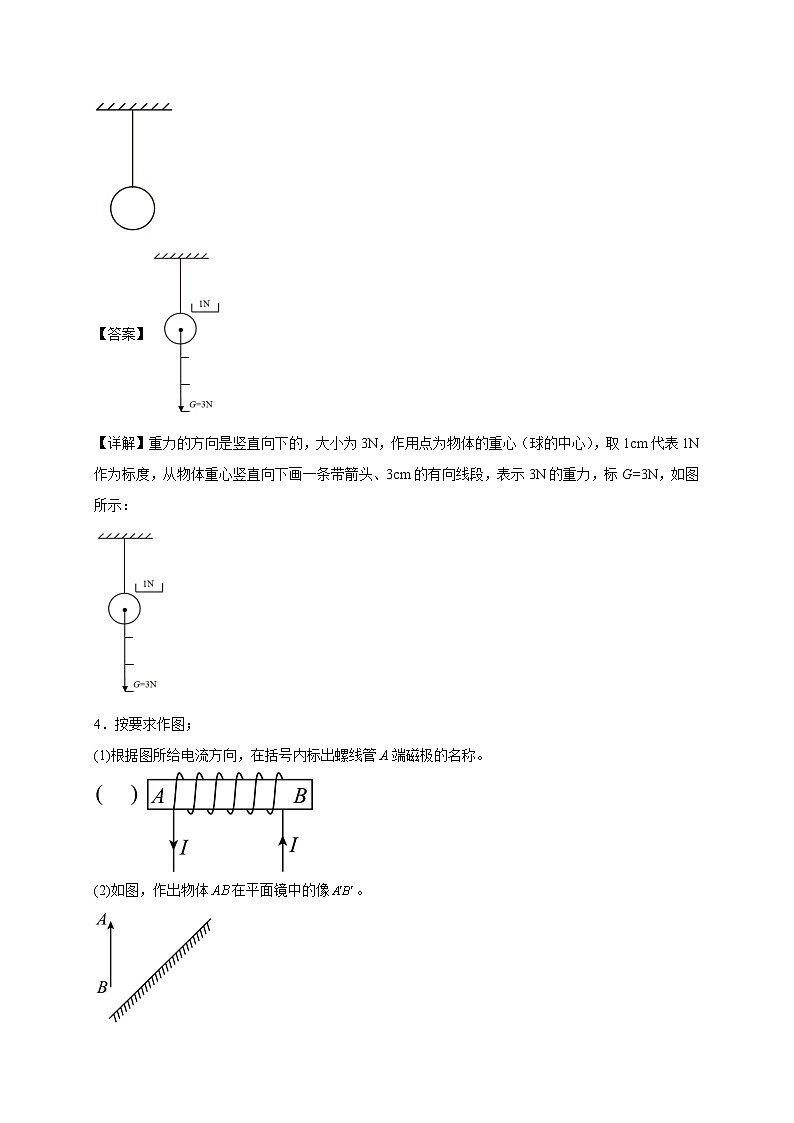

4．按要求作图；

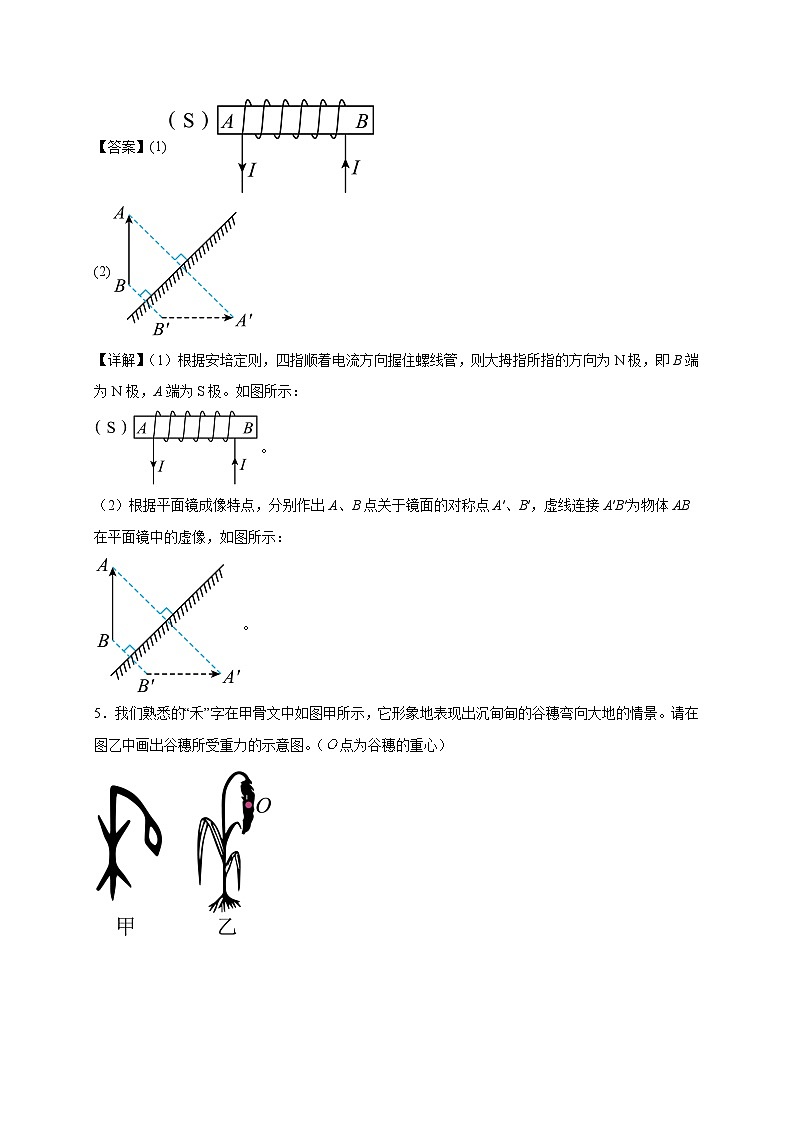

(1)根据图所给电流方向，在括号内标出螺线管A端磁极的名称。
(2)如图，作出物体在平面镜中的像。

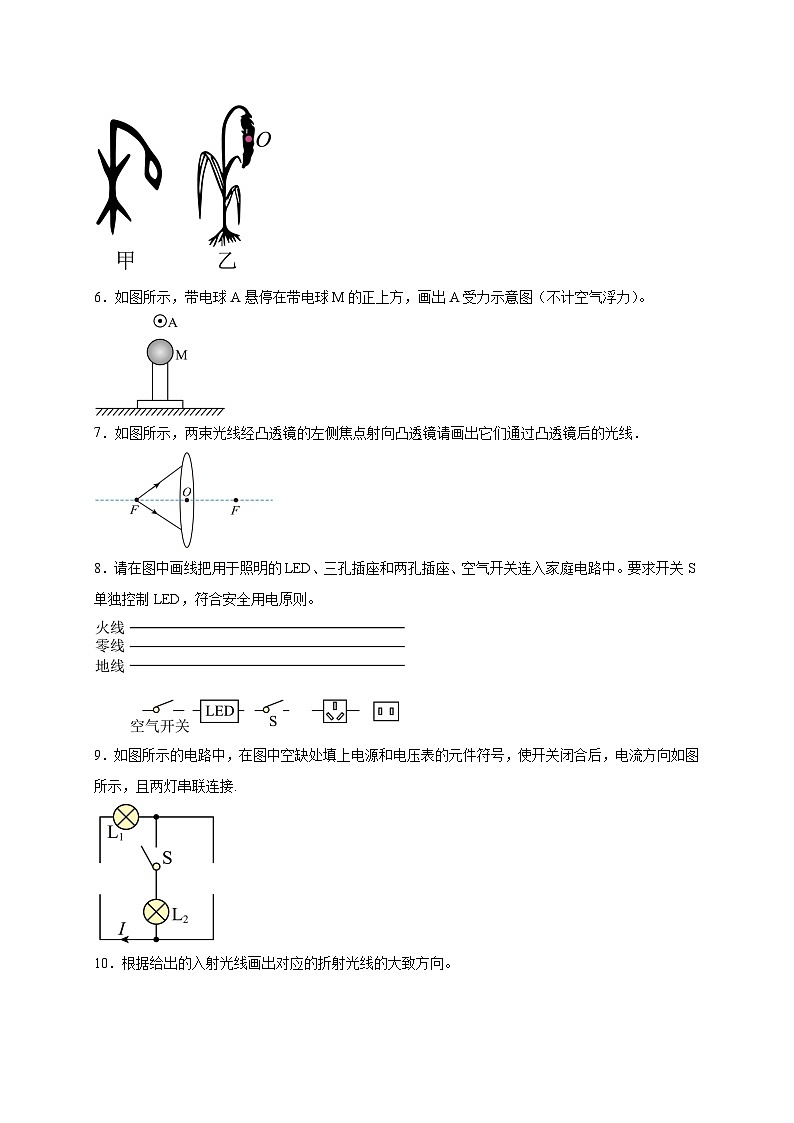

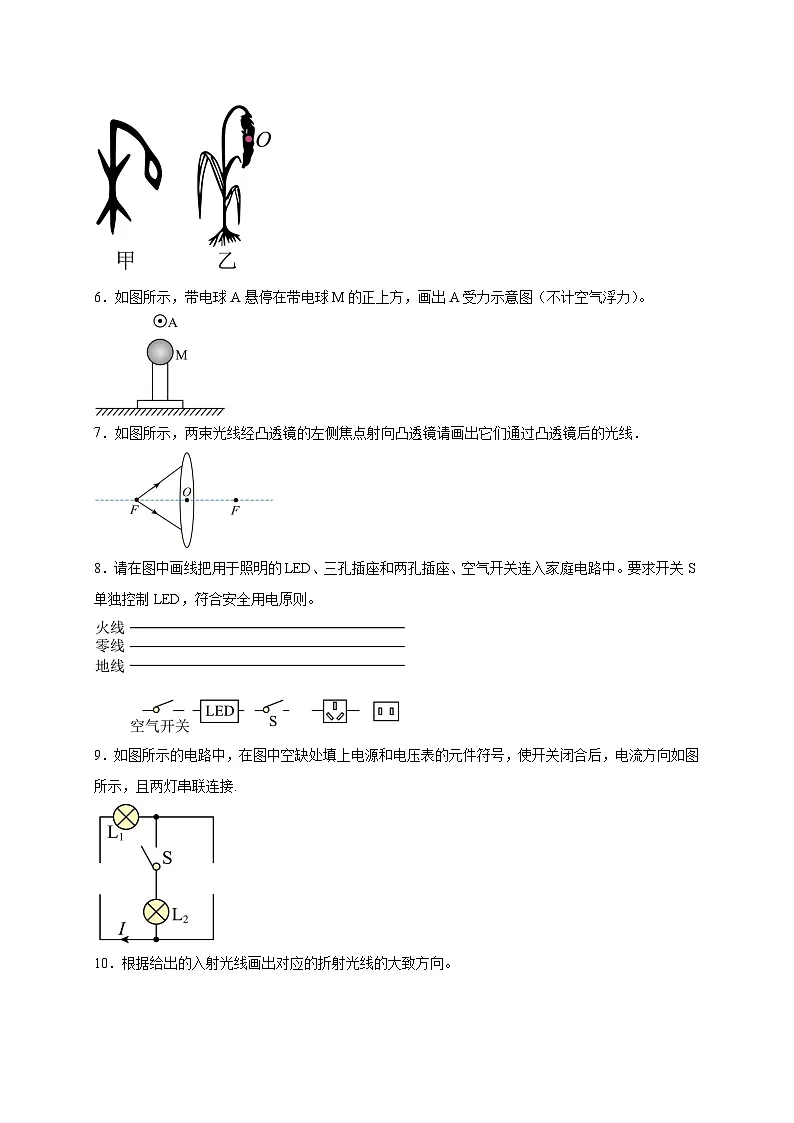

5．我们熟悉的“禾”字在甲骨文中如图甲所示，它形象地表现出沉甸甸的谷穗弯向大地的情景。请在图乙中画出谷穗所受重力的示意图。（点为谷穗的重心）
6．如图所示，带电球A悬停在带电球M的正上方，画出A受力示意图（不计空气浮力）。
7．如图所示，两束光线经凸透镜的左侧焦点射向凸透镜请画出它们通过凸透镜后的光线．
8．请在图中画线把用于照明的LED、三孔插座和两孔插座、空气开关连入家庭电路中。要求开关S单独控制LED，符合安全用电原则。
9．如图所示的电路中，在图中空缺处填上电源和电压表的元件符号，使开关闭合后，电流方向如图所示，且两灯串联连接.
10．根据给出的入射光线画出对应的折射光线的大致方向。

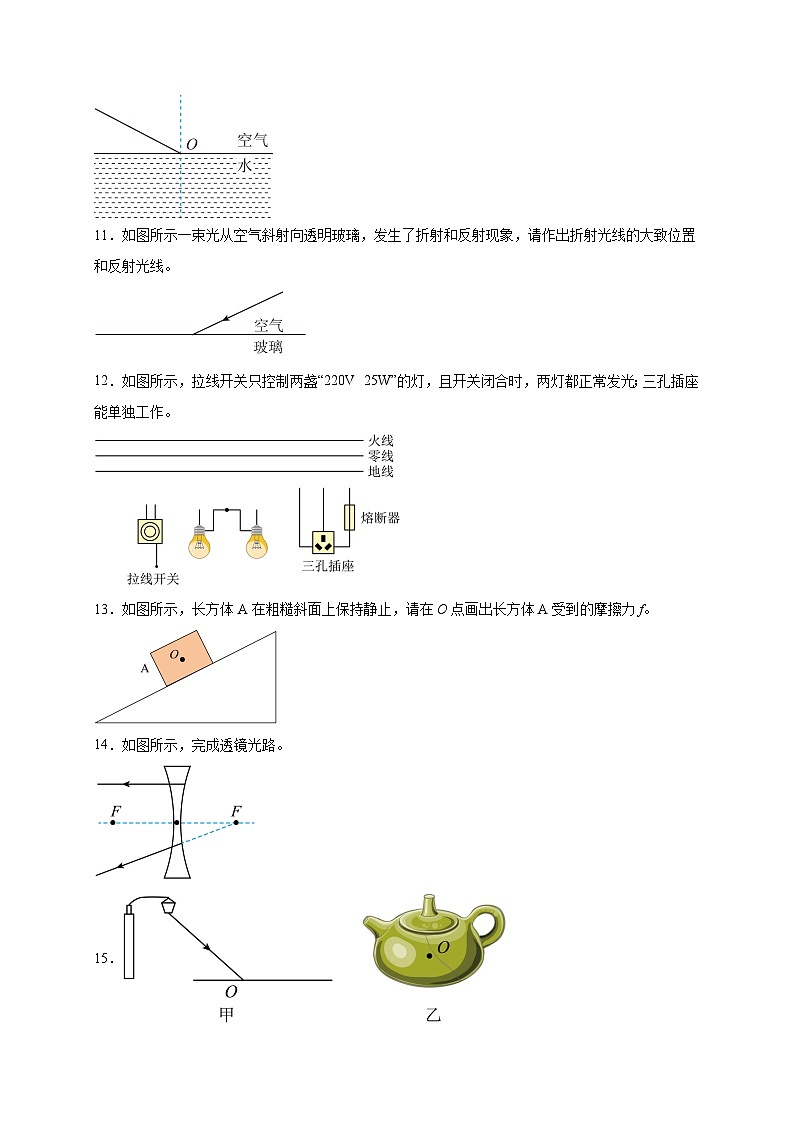

11．如图所示一束光从空气斜射向透明玻璃，发生了折射和反射现象，请作出折射光线的大致位置和反射光线。
12．如图所示，拉线开关只控制两盏“220V 25W”的灯，且开关闭合时，两灯都正常发光；三孔插座能单独工作。
13．如图所示，长方体A在粗糙斜面上保持静止，请在O点画出长方体A受到的摩擦力f。

14．如图所示，完成透镜光路。
15．
(1)请在图中画出路灯发出的光经湖面反射后的光线，并标出反射角r；
(2)如图所示，是一件刚烧制好的铜官陶瓷茶壶，请画出茶壶静止在水平面上时的受力示意图。（重心在O点处）
16．请在图中分别画出最省力的动力和阻力臂。
17．如图，物体重20N，物体随传送带一起做匀速直线运动，画出物体A的受力示意图。
18．如图所示，做出动力F1的动力臂L1和阻力F2。
19．如图所示，黑盒子中有由导线和两个阻值均为5Ω的电阻组成的电路，盒外有四个接线柱。已知1、3接线柱间的电阻为5Ω，2、4接线柱间的电阻也为5Ω，1、2接线柱间的电阻为零，而3、4接线柱间的电阻为10Ω。请用笔画出横平竖直的线，将盒内的电路连接完整。
20．在如图所示是未完成连接的实物电路图，请在图中用笔画线代替导线按要求完成电路连接。要求：两灯并联，开关控制整个电路，电流表只测通过的电流，导线不能交叉。
21．均匀质地的小球从弹簧正上方竖直下落，压缩弹簧减速下降至最低点时如图所示，请作出此时小球所受力的示意图。
22．磁流体是一种新型功能材料，其周围如果存在磁场，就会“模拟”出磁感线的形状。如图，水杯中放有磁流体，左侧为电磁铁A，右侧为永磁体B，闭合S后的情景如图（图中画出了一条磁感线）。已知A左端为N极，请在括号内标出电源左端的极性（“+”或“-”）B右端的磁极（“N”或“S”），并标出图中磁感线的方向。

23．小明用细绳斜向右上方拉动木块向右做匀速运动，如图所示，请在图中画出木块所受的拉力F和摩擦力f。
24．你有在水边玩耍时，被对面强光晃眼的体会吗？如图所示，发光点S发出一条射向水面的光线，在水面发生反射和折射，反射光线经过P点。请在图中作出入射光线、反射光线及大致方向的折射光线。
25．画出图中，作用力F的力臂L。

26．通常居民楼道的电灯是通过光控开关和声控开关来控制的。光控开关在天黑时，自动闭合，天亮时，自动断开；声控开关在有人走动发出声响时，自动闭合，无声响时，自动断开。为了达到节约电能的目的，请将如图所示的原理图连接完整，使电灯只有在光线昏暗并且有人经过时才发光。
27．灯笼是一种古老的汉族传统工艺品。每年的农历正月十五元宵节前后，人们都挂起象征团圆意义的红灯笼，来营造一种喜庆的氛围。如图甲所示将两个灯笼A和B连在一起，悬挂后静止，请在乙图中O点画出灯笼A所受上端绳子的拉力，下端绳子的拉力。
28．如图甲所示是一台金属切割机，小王师傅拾起切割轮时，机器ABO部分可绕O点转动，其简化图如图乙所示。请在乙图中画出阻力臂，小王师傅作用在A点的最小动力及其力臂。
29．
(1)2025年自贡市春季学生运动会开幕式上，中学生代表队李颖同学举着红旗领队前进如图甲。大风吹来红旗受到风的水平阻力为F2，其作用点在A处，旗杆可视为一个杠杆，为使李颖同学施加在旗杆上的力F1最小，请你标出此时杠杆的支点O，并画出最小力F1的示意图。
(2)张老师在一次辅导小叶同学学习时，设计了如图乙所示光路，光线以45度角斜射入平面镜。小叶应如何完善光经过平面镜和凸透镜后的光路图呢？
30．如图所示，水池的侧壁上安装了一盏小射灯A，B是水池中平静的水面位置，射灯A发出的光经水面反射后，反射光恰好经过凸透镜的左焦点，再经凸透镜折射后平行射出。请画出该光的完整光路图（要求保留必要的作图痕迹）。
