2026年广东广州中考物理二轮突破专题训练-04作图、简答、计算题（含解析）

这是一份2026年广东广州中考物理二轮突破专题训练-04作图、简答、计算题（含解析），共8页。
TOC \ "1-1" \h \u \l "_Tc24090" 一、光现象 PAGEREF _Tc24090 \h 1
\l "_Tc9513" 二、透镜及其应用 PAGEREF _Tc9513 \h 1
\l "_Tc7931" 三、运动和力 PAGEREF _Tc7931 \h 2
\l "_Tc14198" 四、内能 PAGEREF _Tc14198 \h 2
\l "_Tc17253" 五、做功与机械能 PAGEREF _Tc17253 \h 3
\l "_Tc10727" 六、电功和电功率 PAGEREF _Tc10727 \h 3

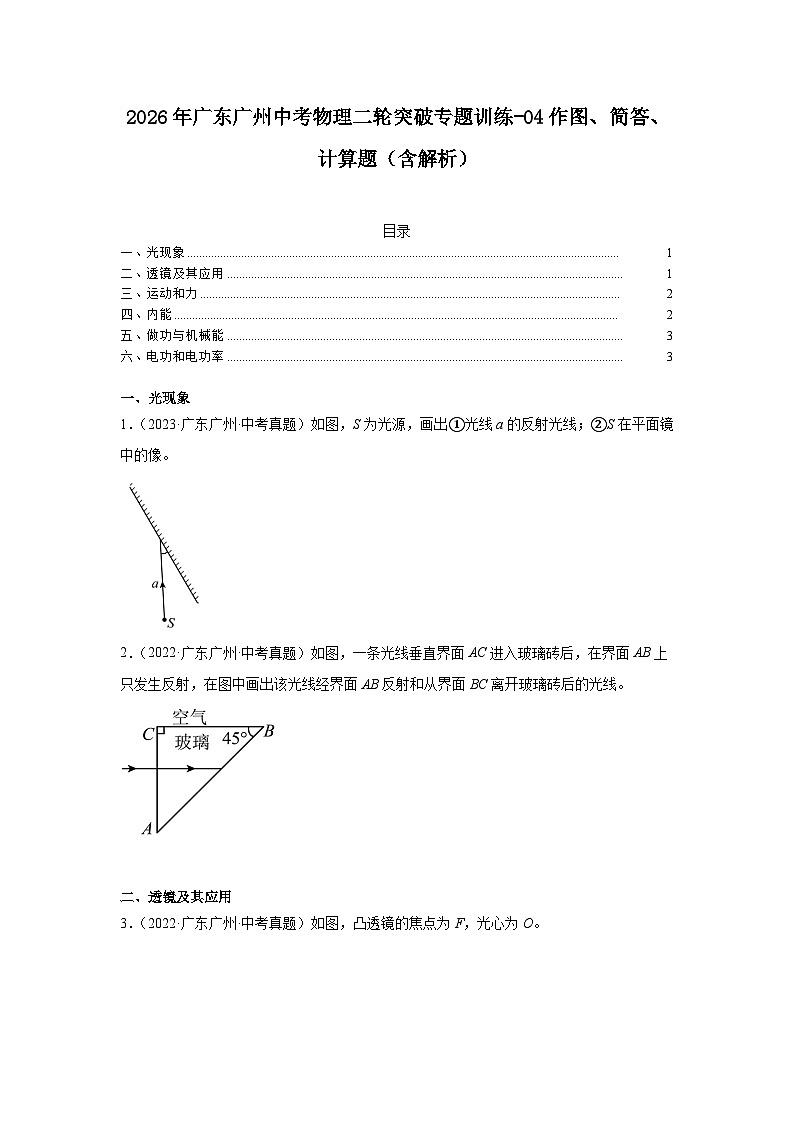

一、光现象
1．（2023·广东广州·中考真题）如图，S为光源，画出①光线a的反射光线；②S在平面镜中的像。

2．（2022·广东广州·中考真题）如图，一条光线垂直界面AC进入玻璃砖后，在界面AB上只发生反射，在图中画出该光线经界面AB反射和从界面BC离开玻璃砖后的光线。
二、透镜及其应用

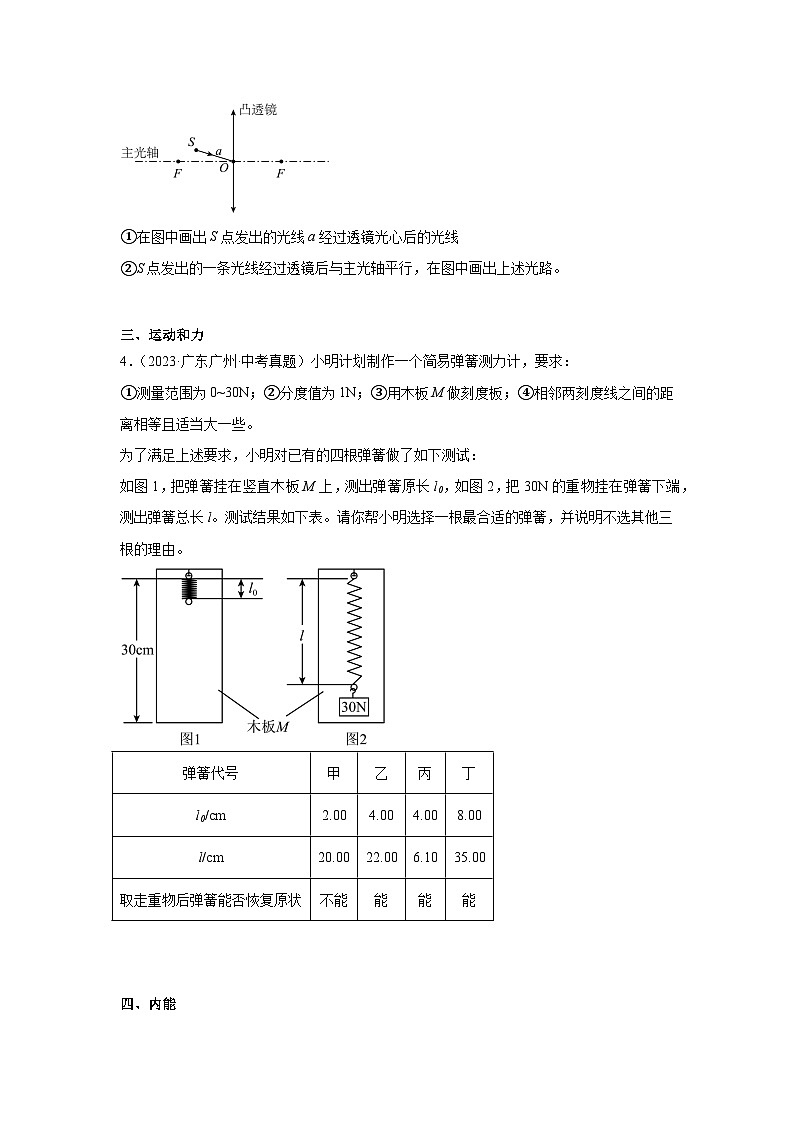

3．（2022·广东广州·中考真题）如图，凸透镜的焦点为F，光心为O。
①在图中画出S点发出的光线a经过透镜光心后的光线
②S点发出的一条光线经过透镜后与主光轴平行，在图中画出上述光路。
三、运动和力
4．（2023·广东广州·中考真题）小明计划制作一个简易弹簧测力计，要求：
①测量范围为0~30N；②分度值为1N；③用木板M做刻度板；④相邻两刻度线之间的距离相等且适当大一些。
为了满足上述要求，小明对已有的四根弹簧做了如下测试：
如图1，把弹簧挂在竖直木板M上，测出弹簧原长l0，如图2，把30N的重物挂在弹簧下端，测出弹簧总长l。测试结果如下表。请你帮小明选择一根最合适的弹簧，并说明不选其他三根的理由。

四、内能

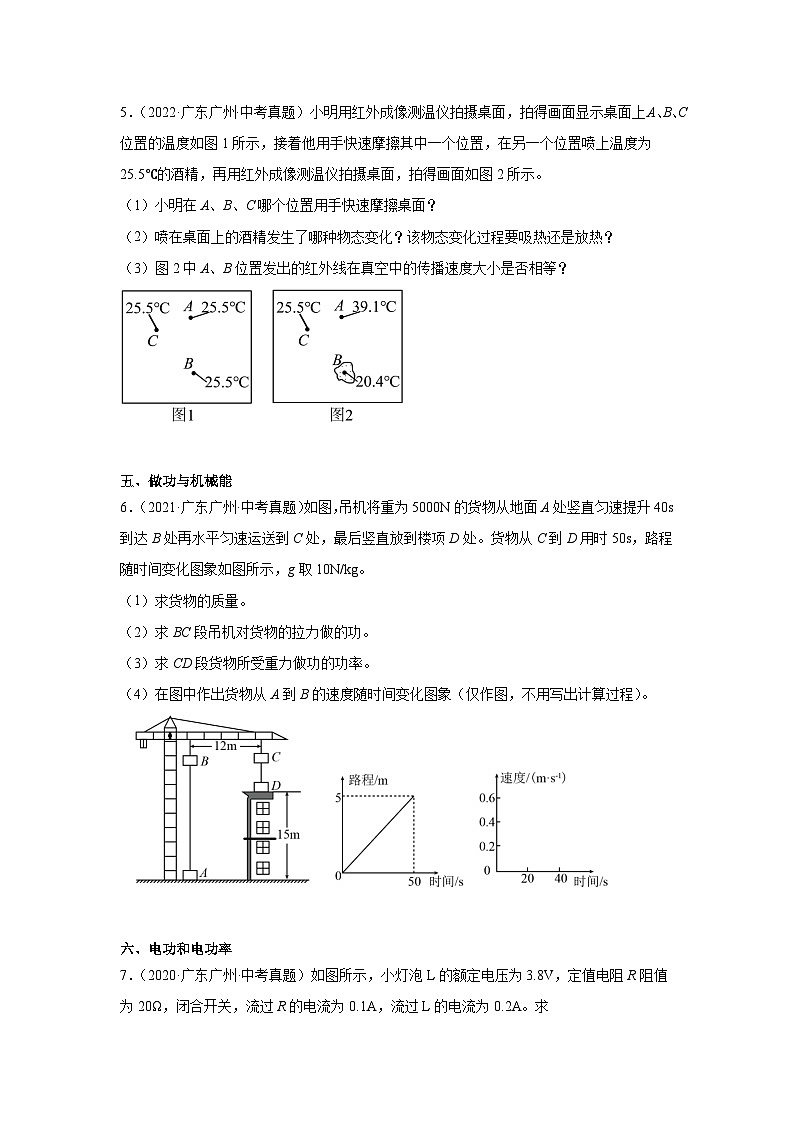

5．（2022·广东广州·中考真题）小明用红外成像测温仪拍摄桌面，拍得画面显示桌面上A、B、C位置的温度如图1所示，接着他用手快速摩擦其中一个位置，在另一个位置喷上温度为25.5℃的酒精，再用红外成像测温仪拍摄桌面，拍得画面如图2所示。
（1）小明在A、B、C哪个位置用手快速摩擦桌面？
（2）喷在桌面上的酒精发生了哪种物态变化？该物态变化过程要吸热还是放热？
（3）图2中A、B位置发出的红外线在真空中的传播速度大小是否相等？
五、做功与机械能
6．（2021·广东广州·中考真题）如图，吊机将重为5000N的货物从地面A处竖直匀速提升40s到达B处再水平匀速运送到C处，最后竖直放到楼项D处。货物从C到D用时50s，路程随时间变化图象如图所示，g取10N/kg。
（1）求货物的质量。
（2）求BC段吊机对货物的拉力做的功。
（3）求CD段货物所受重力做功的功率。
（4）在图中作出货物从A到B的速度随时间变化图象（仅作图，不用写出计算过程）。
六、电功和电功率
7．（2020·广东广州·中考真题）如图所示，小灯泡L的额定电压为3.8V，定值电阻R阻值为20Ω，闭合开关，流过R的电流为0.1A，流过L的电流为0.2A。求
(1)此时L的电阻；
(2)L的实际功率；
(3)通电20s，L、R共消耗的电能。
弹簧代号
甲
乙
丙
丁
l0/cm
2.00
4.00
4.00
8.00
l/cm
20.00
22.00
6.10
35.00
取走重物后弹簧能否恢复原状
不能
能
能
能
《2026年广东广州中考物理二轮突破专题训练-04作图、简答、计算题（含解析）》参考答案
1．
【详解】过镜面作出点S的对称点S'，即为S在平面镜中的像，连接S和入射点O并延长，S'O即为反射光线，如图所示

2．
【详解】光线由空气垂直射入玻璃时，传播方向不改变，此光线射向AB界面时，发生了全反射，据光的反射定律，作AB的垂线，即法线。因为玻璃砖是一个底角为45度的等腰三角形，AB为底边，那么垂直于腰AC入射的光线与AB的夹角为45度。所以射向AB的光线的入射角为45度。在光的反射现象中，反射角等于入射角，作出反射光线。反射角为45度，此反射光线与AB的夹角也为45度，所以是垂直射向BC，则此反射光线由玻璃射出时，传播方向不改变。作图如下：
3．
【详解】[1][2]过光心的光线，经透镜后传播方向不改变，如图。S点发出的一条光线经过透镜后与主光轴平行，故它的入射光线一定过焦点，如图：
4．见解析
【详解】应选用乙弹簧制作一个简易弹簧测力计。不选用其他三根弹簧的理由是：
（1）弹簧测力计在取走重物后需恢复形变，即发生退行性变，而甲测力计不能，所以甲不能选取。
（2）丙弹簧原长4.00cm，把30N的重物挂在弹簧下端后，弹簧总长l=6.10cm，形变量太小，不能满足邻两刻度线之间的距离适当大一些的要求。
（3）丁弹簧最终长度为35cm，大于木板长度30cm，所以丁不可以。
5．（1）A位置；（2）汽化，吸热；（3）相等
【详解】（1）用手快速摩擦桌面，手克服桌面的摩擦对桌面做功，机械能转化为内能，桌面的内能增大，温度升高，所以小明在A位置用手快速摩擦了桌面。
（2）喷在桌面上的酒精由液态变为气态，发生了汽化，汽化会吸热，桌面的温度会下降，所以小明在B位置喷上了酒精。
（3）A、B位置的温度虽然不一样，辐射的红外线强弱不同，但红外线在真空中的速度是相同的，都等于光速，为。
6．（1）500kg；（2）零；（3）500W；（4）见解析
【详解】解：（1）货物的质量

（2）BC段吊机对货物的拉力竖直向上，货物没有在拉力的方向上移动距离，所以拉力没有对货物做功，BC段吊机对货物的拉力做的功是零。
（3）由图可知，货物在CD段运动的距离是5m，CD段货物所受重力做功
W=Gh=5000N×5m=25000JCD段货物所受重力做功
=500W
（4）由图可知，AB段的距离
hAB=5m+15m=20mAB段的速度
=0.5m/s
货物从A到B的速度随时间变化图象
答：（1）货物的质量是500kg；
（2）BC段吊机对货物的拉力做的功是零；
（3）CD段货物所受重力做功的功率是500W；
（4）见解析。
7．(1) 10Ω；(2) 0.4W；(3) 12J
【详解】(1) 由图可知，闭合开关，小灯泡L与定值电阻R并联，由欧姆定律可得定值电阻R两端的电压
UR=IRR=0.1A20Ω=2V
并联电路电压相等，都等于电源电压，由欧姆定律可得此时L的电阻
RL===10Ω
此时L的电阻10Ω。
(2)由P=UI得L的实际功率
PL=UIL=2V0.2A=0.4W
L的实际功率为0.4W。
(3) 小灯泡L与定值电阻R并联，干路电流
I=IR+IL=0.1A+0.2A=0.3A
通电20s，L、R共消耗的电能
W=UIt=2V0.3A20s=12J
答：(1)此时L的电阻为10Ω；
(2)L的实际功率为0.4W；
(3)通电20s，L、R共消耗的电能为12J。
