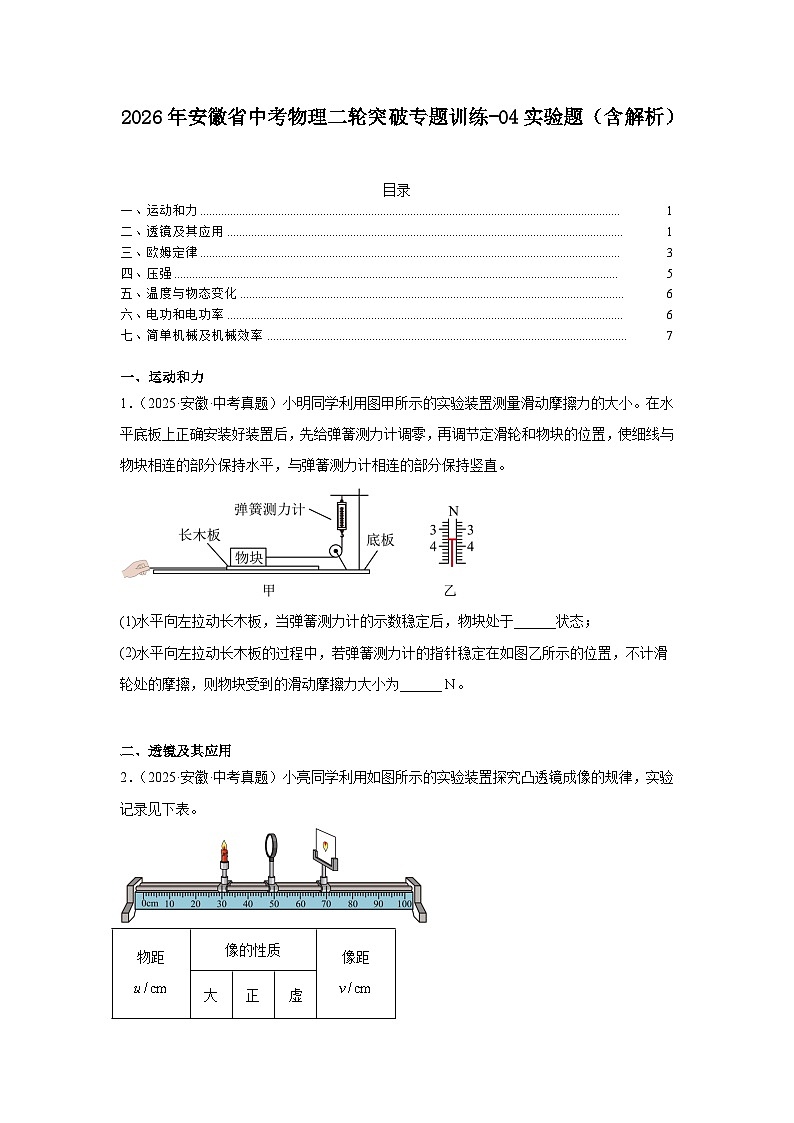

2026年安徽省中考物理二轮突破专题训练-04实验题（含解析）

这是一份2026年安徽省中考物理二轮突破专题训练-04实验题（含解析），共13页。
TOC \ "1-1" \h \u \l "_Tc7409" 一、运动和力 PAGEREF _Tc7409 \h 1
\l "_Tc14421" 二、透镜及其应用 PAGEREF _Tc14421 \h 1
\l "_Tc21342" 三、欧姆定律 PAGEREF _Tc21342 \h 3
\l "_Tc14746" 四、压强 PAGEREF _Tc14746 \h 5
\l "_Tc9232" 五、温度与物态变化 PAGEREF _Tc9232 \h 6
\l "_Tc925" 六、电功和电功率 PAGEREF _Tc925 \h 6
\l "_Tc25816" 七、简单机械及机械效率 PAGEREF _Tc25816 \h 7
一、运动和力
1．（2025·安徽·中考真题）小明同学利用图甲所示的实验装置测量滑动摩擦力的大小。在水平底板上正确安装好装置后，先给弹簧测力计调零，再调节定滑轮和物块的位置，使细线与物块相连的部分保持水平，与弹簧测力计相连的部分保持竖直。
(1)水平向左拉动长木板，当弹簧测力计的示数稳定后，物块处于______状态；
(2)水平向左拉动长木板的过程中，若弹簧测力计的指针稳定在如图乙所示的位置，不计滑轮处的摩擦，则物块受到的滑动摩擦力大小为______。
二、透镜及其应用

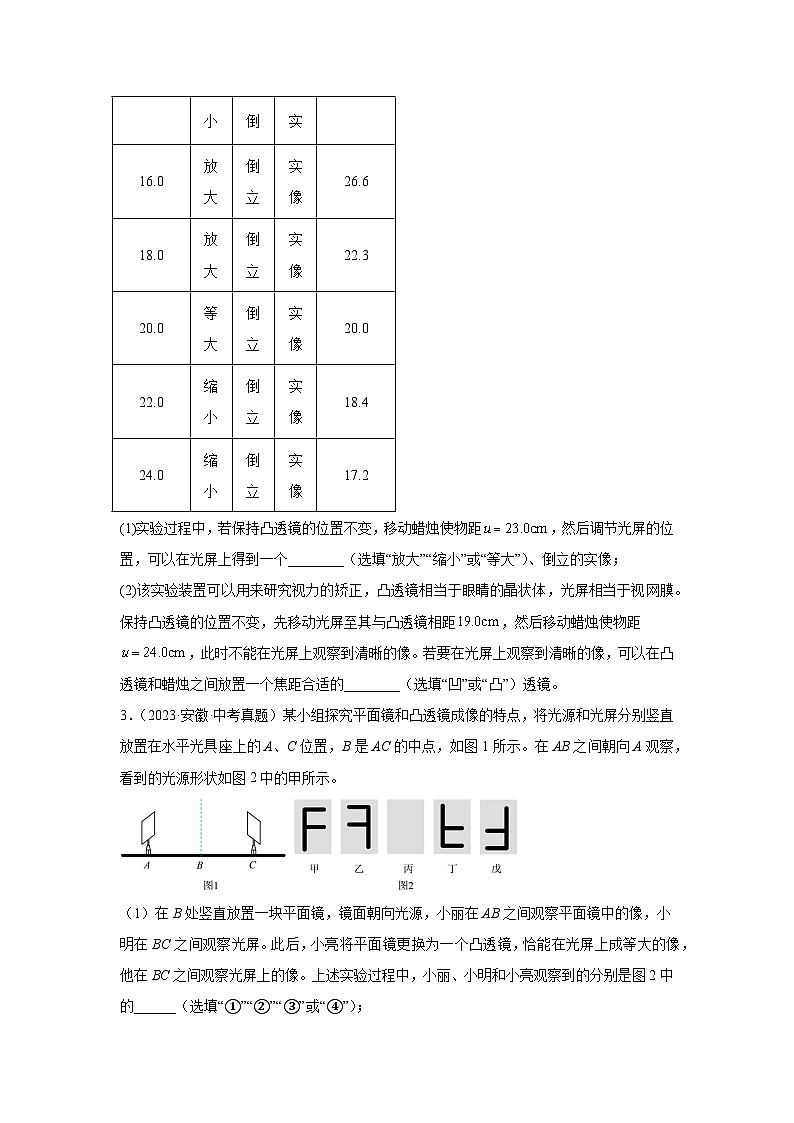

2．（2025·安徽·中考真题）小亮同学利用如图所示的实验装置探究凸透镜成像的规律，实验记录见下表。
(1)实验过程中，若保持凸透镜的位置不变，移动蜡烛使物距，然后调节光屏的位置，可以在光屏上得到一个________（选填“放大”“缩小”或“等大”）、倒立的实像；
(2)该实验装置可以用来研究视力的矫正，凸透镜相当于眼睛的晶状体，光屏相当于视网膜。保持凸透镜的位置不变，先移动光屏至其与凸透镜相距，然后移动蜡烛使物距，此时不能在光屏上观察到清晰的像。若要在光屏上观察到清晰的像，可以在凸透镜和蜡烛之间放置一个焦距合适的________（选填“凹”或“凸”）透镜。

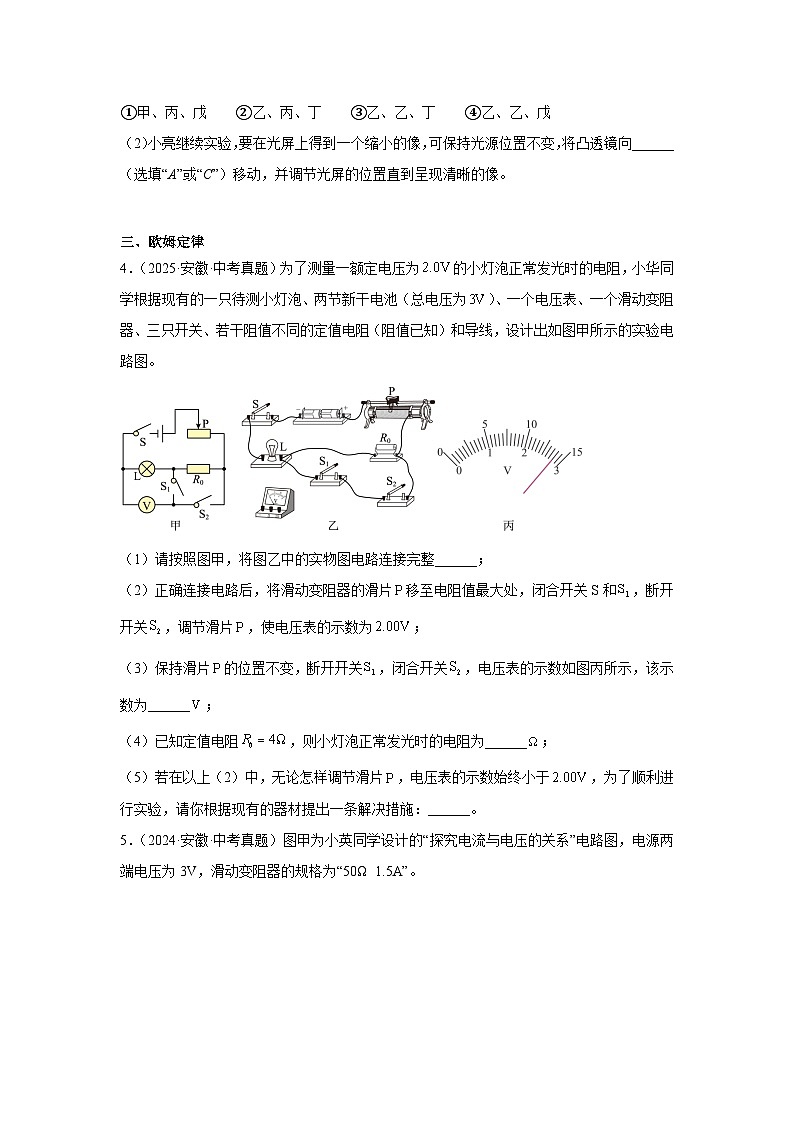

3．（2023·安徽·中考真题）某小组探究平面镜和凸透镜成像的特点，将光源和光屏分别竖直放置在水平光具座上的A、C位置，B是AC的中点，如图1所示。在AB之间朝向A观察，看到的光源形状如图2中的甲所示。

（1）在B处竖直放置一块平面镜，镜面朝向光源，小丽在AB之间观察平面镜中的像，小明在BC之间观察光屏。此后，小亮将平面镜更换为一个凸透镜，恰能在光屏上成等大的像，他在BC之间观察光屏上的像。上述实验过程中，小丽、小明和小亮观察到的分别是图2中的______（选填“①”“②”“③”或“④”）；
①甲、丙、戊 ②乙、丙、丁 ③乙、乙、丁 ④乙、乙、戊
（2）小亮继续实验，要在光屏上得到一个缩小的像，可保持光源位置不变，将凸透镜向______（选填“A”或“C”）移动，并调节光屏的位置直到呈现清晰的像。
三、欧姆定律
4．（2025·安徽·中考真题）为了测量一额定电压为的小灯泡正常发光时的电阻，小华同学根据现有的一只待测小灯泡、两节新干电池（总电压为）、一个电压表、一个滑动变阻器、三只开关、若干阻值不同的定值电阻（阻值已知）和导线，设计出如图甲所示的实验电路图。
（1）请按照图甲，将图乙中的实物图电路连接完整______；
（2）正确连接电路后，将滑动变阻器的滑片移至电阻值最大处，闭合开关S和，断开开关，调节滑片，使电压表的示数为；
（3）保持滑片的位置不变，断开开关，闭合开关，电压表的示数如图丙所示，该示数为______；
（4）已知定值电阻，则小灯泡正常发光时的电阻为______；
（5）若在以上（2）中，无论怎样调节滑片，电压表的示数始终小于，为了顺利进行实验，请你根据现有的器材提出一条解决措施：______。
5．（2024·安徽·中考真题）图甲为小英同学设计的“探究电流与电压的关系”电路图，电源两端电压为3V，滑动变阻器的规格为“50Ω 1.5A”。
（1）请按照图甲，将图乙中的实物电路连接完整；_____
（2）正确连接电路后，将滑动变阻器的滑片P移至电阻值最大处，闭合开关，移动滑片P，小英发现电流表和电压表均无示数。为了排查电路故障，她断开开关，然后按图丙所示的电路图，只将与电压表“+”接线柱相连导线的另一端拆下，并正确连接到滑动变阻器的接线柱上。重复前面的操作，发现电压表有示数且保持不变，电流表始终无示数。若电路中只有一处故障，则故障可能是______。
（3）排除故障后进行实验，得到的实验数据如下表所示。
分析表中的数据，可以初步得出结论，在电阻一定的情况下，______。
（4）本实验中，定值电阻R的阻值为______Ω（保留一位小数）。
6．小红测量一小灯泡 （额定电压为2.5V） 正常发光时的电阻， 电源电压保持3V不变， 滑动变阻器的规格是“10Ω 1A”。
（1）图甲为实验电路图， 图中的圆圈分别表示电流表和电压表， 请在圆圈内填入相应的字母；( )
（2）正确连接电路后， 将滑动变阻器的滑片移至电阻值最大处， 闭合开关。要使小灯泡正常发光，应进行的操作是：___________；
（3）正确完成上述操作后， 电流表的示数如图乙所示， 则小灯泡正常发光时的电阻为___________； （结果保留一位小数）
（4）小灯泡正常发光时， 因灯丝断路突然熄灭， 若其他元件均完好， 则此时电压表的示数___________（选填“小于”“等于”或“大于”）2.5 。
四、压强
7．（2024·安徽·中考真题）小亮同学用图甲所示的装置探究液体压强与哪些因素有关，容器中间用隔板分成左右两部分，隔板下部用薄橡皮膜封闭一个圆孔，橡皮膜两侧压强不同时橡皮膜的形状发生改变。
（1）将同种液体倒入容器左右两边，右侧液面高于左侧，观察到橡皮膜的形状如图乙所示。将A、B两种不同的液体（ρA”“=”或“
